Как правильно подключить выключатель света с двумя клавишами — схема

Полезные советы

1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х = 1920 Вт.

I = Р/U = 1920Вт./220В = 8,7 А.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Часто задаваемые вопросы

Вопрос №1. Имеются ли принципиальные отличия между подключением трехклавишного выключателя от подключения одно- или двухклавишного?

По своей сути принцип подключения этих приборов ничем существенно друг от друга не отличается. Различие заключается только в количестве контактов коммутационных групп: один, два или три.

Вопрос №2. Каким документом регламентируется подключение тройных выключателей?

Правила трехклавишных выключателей (как и коммутационного оборудования других видов) регламентировано главным документом для каждого электрика — ПУЭ.

Вопрос №3. Как определить фазу и ноль при подключении тройных выключателей?

Лучшим прибором для определения нуля и фазы является индикаторная отвертка. Продаются они в любом магазине электрики, а стоимость их доступна каждому. Если при затрагивании провода концом отвертки зажигается индикатор, значит, жила является фазной. При отсутствии сигнала можно смело говорить о том, что провод является нулевым.

Вопрос №4. Можно ли приобретать дешевые китайские тройные выключатели, например, с известной всем торговой интернет-площадки?

В принципе, можно. Но лучше не рисковать. Всегда стоит помнить, что слишком дешевые вещи не бывают качественными, а китайские сомнительного происхождения — не могут быть качественными априори. Даже если ремонт слишком ограничен в бюджете, лучше все-таки приобрести сертифицированный выключатель пусть даже и самого дешевого бренда.

7 Мигает лампа – как избавиться от такой проблемы

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).

3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением. Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Преимущества установки прибора

Большинство людей даже не догадываются о том, что можно сэкономить деньги на платежах за электроэнергию, просто заменив старые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными приборами.

Современные экземпляры отличаются разнообразием расцветок и форм, что позволяет им отлично вписываться в любой интерьер. Основные преимущества трехкнопочной модели:

• экономия электрической энергии;
• удобство в эксплуатации;
• эстетичный внешний вид.

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

1. Разбираются все розетки.
2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции .
4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

• Ремонт выключателей и розеток
• Стандарты установки розеток и.
• Видео 20. Как сделать электрический.
• Подключение розетки на 220 Вольт

А Вы могли бы рассказать о схеме подключения для такого случая: Куплен однокнопочный выключатель с розеткой, выполненные в одном общем корпусе. Задача: Сейчас в стене стоит обычная розетка. Хочу её убрать и вместо неё поставить этот блок, причем нужно всю эту конструкцию подключить так, чтобы выключатель включал и выключал розетку. (в розетку будет подключен Вай Фай роутер). Можно ли так сделать и если «да» то как ?

Теоретически да. Но надо иметь в виду, что производители таких изделий на это не закладываются. В один корпус розетка и выключатель объединяются только для экономии места и чтобы лишнее отверстие не пробивать. Т.е.,выключает и включает условную люстру (он подсоединяется в разрыв провода-«фазы»), а в розетку вставляется вилка от вашего роутера. Как реализовать именно ваш замысел? Вообще если соединить последовательно (естественно, не перепутав провода) выключатель и розетку, может сработать. Лучше это делать не напрямую, а через распределительную коробку. Но я, честно говоря, ни разу не имел дело с такой ситуацией, поэтому, если что, «я не виноват» ?

Просто и понятно, что людям и нужно, видно, автор в «теме».

Здравствуйте! Нужно ли для розеток и лампочек(освещения), тянуть отдельные линии проводов, и ставить разные автоматы? Я хотела сделать всё как у Вас на первой схеме, но электрик говорит, что для освещения и розеток нужны разные автоматы. Можно ли подключить 3 розетки через одну распаячную коробку, а затем через другую выключатели, не протягивая отдельную линию для освещения?

Юлия, здравствуйте. Ни запрета, ни указания прямого в нормативной документации на это нет. Есть рекомендация разделять световую и силовую части электропроводки если речь идет о квартире личного, не общественного пользования. Так что можете делать от розеточной группы даже в той же распределительной коробке.

Большое спасибо за ответ, всё очень чётко и понятно. Я строю дом для себя, если не трудно. расскажите, пожалуйста, на чём основана такая рекомендация?

Только на удобстве. В случае ремонта у вас всегда есть электричество, либо вы пользуетесь светом, когда идет ремонт розеток, либо от розеток включаете какой-нибудь светильник, когда ремонтируете световую часть. В случае с общественными зданиями При пожаре вероятность выхода из строя сразу силовой и световой группы меньше, но там еще предусмотрено аварийное освещение, в котором стоят независимые источники питания, либо отдельно, либо в каждом аварийном светильнике, причем цепи аварийного освещения прокладываются отдельными магистралями, чтобы при пожаре они как можно дольше находились в работе, да и провод там специальный, который способен работать в течение 30 минут даже находясь в огне.

Ещё раз большое спасибо, теперь точно знаю как мне всё сделать!

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

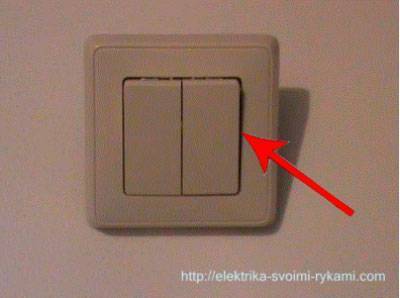

Устройство двухклавишного выключателя света

Конструкция двойного выключателя делиться на две основные части.

Первая защитная, состоит из пластиковой рамки и двух клавиш.

Вторая часть, рабочий механизм.

Для того, чтобы познакомиться с его конструкцией поближе снимем защитные части устройства. Первым делом снимаются клавиши. Для этого нужно поддеть одну из них с боку плоской отверткой и снять. Затем, вторую.

Теперь, снимем рамку. На различных моделях она может крепиться по-разному, ниже описаны самые распространенные способы:

На выключателе, представленном в нашем примере рамка крепиться защелками, которые довольно легко отщелкиваются руками.

Перед нами механизм двухклавишного выключателя.

Для фиксации механизма в подрозетнике (монтажной коробке), на нем предусмотрена два варианта крепления.

Первый, с помощью металлической рамки (на некоторых моделях планки), на которой для этих целей предусмотрены специальные отверстия.

Данный вид крепления позволяет в довольно широком диапазоне регулировать и выравнивать механизм в подрозетнике.

Второй вариант, с помощью распорных лапок. Два винта, расположенные по бокам механизма соединены винтовым приводом с распорными лапками устройства. Закручиваем винты, лапки раскладываются, до тех пор пока не встанут в распор в стакане подрозетника. Откручиваем винты, лапки складываются.

Распорные лапки.

Так же, на механизме имеются контакты, для подключения подходящих и отходящих проводов. В зависимости от конструкции выключателя фиксации жил проводов в контактах может быть следующей.

• самозажимными контактами, фиксация производиться пружинным механизмом;
• винтовыми контактами, фиксация жилы производиться пластинами, которые приводятся в движение винтами.

В нашем примере механизм двойного выключателя имеет самозажимные контакты. Вариант выключателя с винтовыми контактами детально представлен в статье как подключить двухклавишный выключатель света своими руками.

Подключение самозажимных контактов, относительно винтовых многократно упрощено, выглядит оно следующим образом. Зачищенную жилу провода вставляются до упора в контактное отверстие, где она окончательно фиксируются без каких либо дополнительных усилий со стороны человека .

Как видно из рисунка ниже, каждый контакт предусматривает фиксацию двух жил.

При необходимости отключить провод от контакта, на механизме предусмотрены специальные кнопки. Нажимаем и спокойно вытаскиваем жилу.

Более подробно про установку и подключение здесь.
