Определение фазы и нуля в электропроводке с инструментами и без них

Определение фазы и ноля в электрике

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют — «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» — нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Особенности определения фазы и нуля

В двухпроводной сети

Идентификация проводников в двухпроводной сети является гораздо более простой, поскольку осуществляется самым простым способом, для этого потребуется:

  1. Определить только фазу, поскольку известно, что второй проводник будет являться нулевым.
  2. Для определения фазы в двухпроводной сети идеально подходит индикаторная отвертка, подробный порядок действий был описан выше.

В трехпроводной сети

Немного сложнее ситуация обстоит с современными видами трехпроводных сетей, поскольку в них имеется еще и заземление.

Для определения назначения проводников необходимо придерживаться следующего алгоритма действий:

  1. Фаза определяется при помощи индикаторной отвертки методом, описанным выше. После этого рекомендуется нанести пометку при помощи маркера, чтобы в дальнейшем не перепутать провод.
  2. Для работы с нулем и землей потребуется задействовать мультиметр. Нулевой проводник также может обладать напряжением, что вызывается перекосом фаз, но его показатели никогда не превышают 30 В. Мультиметр нужно переключить в режим работы для измерения напряжения переменного тока, после чего один щуп подключается к фазе, а второй поочередно к оставшимся проводникам. Нуль будет там, где зафиксируется наименьший параметр напряжения.
  3. Иногда оба проводника обладают одинаковыми показателями напряжения. В таком случае, фазу необходимо изолировать, а мультиметр переключить в режим, предназначенный для определения уровня сопротивления. Также, потребуется подобрать внешний заземленный элемент и прикоснуться к нему один щупом прибора, а вторым по очереди к каждому из проверяемых проводников. В том случае, когда мультиметр покажет сопротивление 4Ом или меньше, подключение совершено к земле, если показатель выше, то это нуль.
  4. Однако, показатели сопротивления не являются точными, если нейтраль была подвержена заземлению еще внутри электрощита. Тогда потребуется обнаружить и отключить заземляющий элемент, который подключен к шине. После этого, взять контрольную лампу и поставить описанный ранее эксперимент по ее подключению. Ее загорание происходит только при подключении нулевого проводника.

Как определить фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов. Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Отвертка с индикатором нам в помощь

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтовый контакт на другом.

Суть проверки контрольной отвёрткой состоит в выполнении следующих действий:

  • Отключаем подачу тока от щитка.
  • Очистить от изоляции жилы, которые нужно проверить на 1 см.
  • Разъединяем их в разные стороны во избежание соприкосновения.
  • Произвести подачу напряжения включив вводный автомат.
  • Жало отвёртки поднести к оголённой проводке.
  • Если при выполнении этого действия загорается индикаторное окошко, значит это фаза, если отсутствует, значит это ноль.
  • Пометьте нужную жилу, отключите коробку автомат и выполните подсоединение коммутационного аппарата.

При работе с пробником всем необходимо соблюдать правила безопасности, которые заключаются в том, что при проведении замера нельзя касаться отвертки в нижней части. Инструмент нужно содержать в чистоте. Прежде чем определять отсутствие напряжения(в отличии от его присутствия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, которое находится под напряжением.

Народный способ

Существует также народный способ идентификации нулевой и фазовой жилы. Несмотря на то, что некоторые специалисты относятся к нему довольно саркастически, этот метод работает достаточно эффективно.

Для определения понадобятся следующие элементы:

  • 2 многожильных провода, длиною около полуметра;
  • резистор номиналом на 1 МОм;
  • крупная картофелина.

Схема проверки напоминает идентификацию фазы на контрольной лампочке. Один конец провода крепят к металлу (зачастую используют отопительные или водопроводные трубы), другой плотно примыкают к разрезанной вдоль картофелине. Второй проводник также примыкают к овощу, а другой его конец соединяют с резистором и интересующей жилой.

Результат исследования придется подождать около 10 мин. При контакте с фазой мякоть овоща потемнеет, а в случае с нулем она останется неизмененной.

Проверить назначение проводника можно с помощью подручных средств. Но такие методы далеко не безопасны. Поэтому применять их нужно исключительно в крайних случаях. А лучше – обзавестись специальной индикаторной отверткой.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

  • Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
  • Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Правильно измерить потребление фазы

Дом старый – на виду увидите большую стальную пластину, которая явно соединяется с корпусом. Означенное – нейтраль. Дом питается трехфазным напряжением 380 вольт. Каждую квартиру снабжают чаще одной фазой. Тройку зажимов наблюдаем помимо заземлительной клеммы. Посмотрите, куда идут провода: автоматы, рубильники (сообразно счету квартир). Типичное количество соседей по площадке количеством три упрощает задачу анализа.

Теперь знаем метод отыскания фазы мультиметром, можем смело (с осторожностью, соблюдая меры безопасности) потыкать щупами. Потрудитесь выставить правильный диапазон, не сжечь прибор

Измерениями подтвердите или опровергните предположения. Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание.

Нагрузка двух фаз неравномерная – поправьте. Лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.

Схема питания квартиры двумя фазами

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

  1. Концом отвертки касаемся контакта.
  2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
  3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

  1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
  2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
  3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

На сегодняшний день в электроэнергетике существует несколько разновидностей проводов. Электрики различают провода для питания и защиты. При подключении розеток или других приборов, вам нужно знать, где какой провод. В ином случае может возникнуть короткое замыкание.

Где в розетке фаза и ноль

В этой статье мы постарались разобраться, что такой фаза и ноль в розетке на примере обычного устройства. После изучения статьи у вас больше не возникнет вопрос о том, как найти фазу и ноль в розетке.

Визуальный метод определения

Данная методика является самым простым способом, поскольку для его реализации не потребуется никаких дополнительных приборов или оборудования.

Необходимо осмотреть проводку, чаще всего она имеет следующие цветовые разграничения:

  1. Провод желто-зеленого цвета является заземлением.
  2. Нуль имеет синий цвет или любые его оттенки вплоть до светло-голубого.
  3. Фаза имеет черный, коричневый или белый цвет.
  4. Необходимо убедиться в соответствии цветов не только в электрощите, но также и в распределителе.

Визуальный осмотр системы должен осуществляться в соответствии со следующим алгоритмом действий:

  1. Открыть электрощит и осмотреть его содержимое. Поскольку расчетная нагрузка может различаться, то и количество установленных автоматов также может быть разным. Через них может быть осуществлено подключение фазы или фазы с нулем, заземление никогда не подсоединяется к автоматическим выключателям, а имеет соединение с шиной. Необходимо убедиться, что все подключенные провода соответствуют цветовой маркировке.
  2. Если цвет изоляции, проведенной от электрощита к домашней сети, соответствует правилам цветовой маркировки, то все равно потребуется вскрытие распределителей для визуального осмотра скруток. Это необходимо для того, чтобы убедиться, что и в них цветовая маркировка изоляции нуля и заземления не была перепутана и соответствует установленным правилам.
  3. Иногда в распределителях осуществляется подключение фазы к автоматическим выключателям. В большинстве случаев, это реализуется при помощи специального провода с двумя жилами, изоляция которого может отличаться цветом.
  4. Если результаты визуальной проверки показали, что цвета изоляции полностью соответствуют правилам, то остается всего лишь проверить фазный проводник, используя для этого индикаторную отвертку.

О чем говорят цвета проводов

Определить нейтральный, заземленный или провод под напряжением возможно также по цветовой маркировке. Нулевую фазу, как правило, обозначают любыми оттенками синего цвета. Для заземляющего провода используют только зеленый и желтый цвет или их комбинация. А вот в случае с фазой дела обстают сложнее — для их окраски используют в различные цвета, кроме синего, желтого и зеленого. Он может быть белым, черным, коричневым, красным, оранжевым и т.д.

Этот метод определения не безопасен — цветовая маркировка не всегда соблюдается при монтаже. Электрик мог элементарно напутать. Поэтому лучше воспользоваться другими способами, ведь прикосновение к фазному проводу опасно для здоровья.

Как определить фазу и ноль мультиметром

Кроме индикаторной отвертки, определение фазы и нуля может быть выполнено с помощью мультиметра. В этом случае также необходима зачистка проводников, подлежащих проверке. Предварительно следует обесточить электрическую сеть путем выключения автомата. Таким образом исключается вероятность короткого замыкания при случайном соприкосновении проводников фазы и нуля. Сами провода нужно немного раздвинуть. После этого автомат следует снова включить.

Далее на мультиметре устанавливается предельная величина для измерений переменного напряжения, составляющая более 220 В. Затем нужно посмотреть, какую маркировку имеют гнезда со щупами прибора. Щуп в гнезде СОМ не подходит для определения фазы, следовательно, использоваться будет оставшийся щуп, обозначенный символом V. Определившись со щупами, можно приступать к определению назначения проводов.
Нужно взять щуп, коснуться им одного из проводов в розетке и посмотреть на показания мультиметра. При отображении данных с небольшим значением напряжения (менее 20 В), провод будет считаться фазным. Если же измерительный прибор показывает нулевое значение, то и сам провод соответственно будет нулевым.

Для измерений может использоваться любой тип мультиметра – с цифровым табло или стрелочный. Точность измерений мультиметром значительно выше, чем индикаторной отверткой. При определение фазы и нуля мультиметром запрещается одновременно касаться фазного и заземляющего провода. Такие действия могут вызвать короткое замыкание и травматические ожоги.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

  • Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
  • Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Подключение выключателя при перепутанных в распределительной коробке фазы с нулем

До сих пор можно встретить квартиры, в которых фаза и ноль перепутаны в распределительной коробке. На работе освещения это не сказывается, но и правильным не является, поэтому в технической литературе такой вариант подключения проводки не рассматривается.

Мы разберем такую схему, но имейте в виду, что так делать нежелательно. И если Вы стали «счастливым» обладателем такой проводки, то пугаться не надо, так как страшного в этом ничего нет. Но если появится возможность исправить, то это обязательно нужно сделать.

И так. Ноль N заходит в распределительную коробку и в точке (1) соединяется с проводом, который приходит от нижнего (входного) контакта выключателя.

Фаза L заходит в коробку и в точке (4) соединяется с проводом, уходящим на потолок. В точке (7) фаза соединяется с нулевым (общим) проводом люстры, к которому подключены по одному выводу от каждой лампы. Затем через нити накала ламп HL1, HL2 и HL3, левые выводы ламп и фазные выводы люстры фаза уходит в распределительную коробку и через точки (2, 3) попадает на верхние контакты L1, L2 выключателя. Это легко увидеть, если при выключенных клавишах выключателя измерить фазу на его верхних контактах.

Работает схема так: при нажатии левой клавиши контакт замыкается и лампы HL2, HL3 включаются. При нажатии правой клавиши включается лампа HL1.

Перепутанные в коробке фазу и ноль можно легко определить еще до подключения люстры. Индикаторной отверткой проверяется наличие фазы на потолочных проводах: при любом положении клавиш выключателя фаза всегда будет находиться в точке (7).

Также при подключенной люстре можно выкрутить лампочки, и на выходных контактах L1 и L2 выключателя фаза пропадет. При любом положении клавиш выключателя фаза всегда будет находиться в точке (7) и на одном контакте каждого патрона люстры.

Также рекомендую посмотреть ролик, в котором все эти моменты разобраны и показаны наглядно

На этом пока закончим, а в следующей части будем разбираться с ошибочным подключением люстры к потолочным проводам. Удачи!

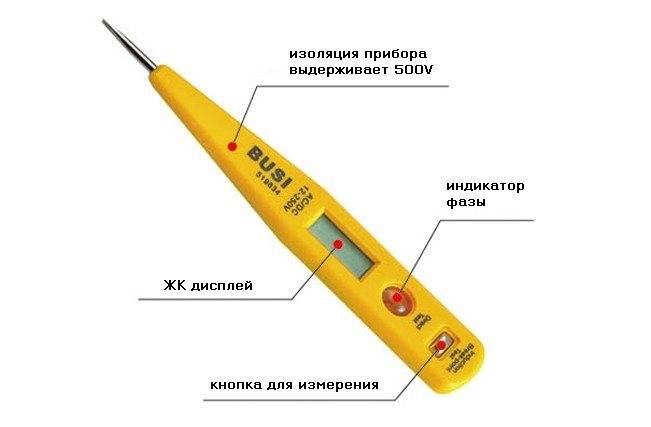

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.


Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем

Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.

Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.


Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации

Режимы работы:

  • О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
  • L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
  • Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.

Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

Другие способы определения

Существует еще несколько альтернативных методик определения фазы и нуля, они редко используются и зачастую подвергаются критике со стороны квалифицированных специалистов

Связано это по большей части с тем, что подобные способы являются более опасными, поэтому проводить их необходимо с максимальной степенью осторожности

Один их таких методов определения требует задействования обычного компьютерного кулера, его можно применить на практике в тех случаях, когда известны параметры подаваемого напряжения, но неизвестно назначение проводников:

  1. Для реализации необходимо будет использовать красный и черный проводники, выходящие из вентилятора. Иногда в нем имеется и третий провод, который является датчиком оборотов, но он в процессе определения не пригодится.
  2. Красный проводник кулера является фазным, а черный соответствует нулю.
  3. Стандартные вентиляторы рассчитаны на 12 В, а функционировать начинают от 3В, поэтому они лучше всего подходят для проверки от соответствующих источников питания.
  4. Если напряжение превышает показатель 12 В, то потребуется резко прикоснуться проводниками к выводам кулера и посмотреть на реакцию лопастей. Если они остались без движения, то к красному проводнику был подключен нуль, если начали двигаться, то это была фаза.

Для другого способа определения нужна будет контрольная лампа, а его реализация потребует соблюдения следующего алгоритма действий:

  1. Первоначально надо собрать саму контрольную лампу, простейшее устройство будет выглядеть таким образом: вкрутить лампочку в патрон, в его клеммы закрепить проводники, с их концов снять изоляционный слой.
  2. Дальнейший процесс не представляет никакой сложности: тестируемые проводники поочередно соединяются с контактами лампы, во время процесса необходимо наблюдать за ее реакцией.

Среди более безопасных вариантов определения можно выделить следующие альтернативные методы:

  1. Проверка проводников через УЗО, поскольку известно, что при наличии потребителя, подключенного к электросети, замыкание нуля и земли способствует возникновению утечки электрического тока, что моментально отключает защитное устройство. Это поможет идентифицировать нулевой и заземляющий проводник, третий будет являться фазой.
  2. Взять предохранитель и захватить его плоскогубцами, рукоять инструмента при этом должна быть изолирована, чтобы избежать поражения электрическим током. Замкнуть на нем два проводника и проверить результат: если предохранитель сгорел, то это была фаза и земля; если уцелел, то земля и нуль либо фаза и нуль. Поставив несколько поочередных экспериментов с фиксацией результатов, можно будет точно идентифицировать каждый проводник.

По цвету проводов

Самым простым и надёжным способом определения фазы и нуля является по цвету проводов. Но только в том случае, когда вы точно уверены, что электропроводка подключена по всем правилам! В основном всегда жила с фазой чёрного, коричневого, белого или серого цвета, а ноль синий или голубой. Также могут быть жили зелёного цвета или же жёлто-зелёного, это говорит о наличии проводника с заземлением. В таком случае можно обойтись и без измерительных приборов, согласно цвету, понятно, где находится фаза, а где ноль.

При монтаже электропроводки самую большую угрозу несут фазные жилы. Чтобы не произошла ситуация, влекущая за собой летальный исход – они окрашены в кричащие яркие цвета

Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и отнестись к ним с осторожностью

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.
