Причины моргания энергосберегающих лампочек в выключенном состоянии

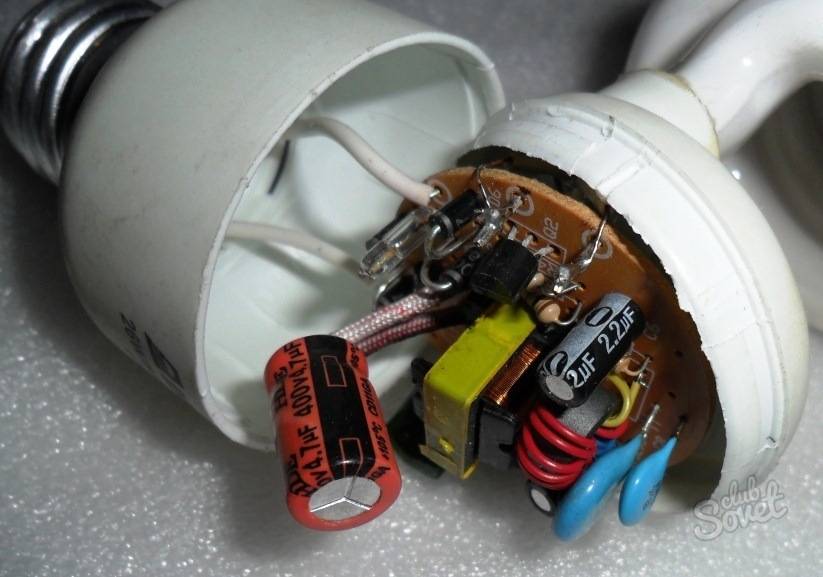

Принцип работы экономки

Компактные люминесцентные ЭСЛ не могут подключаться напрямую в сеть 220 В, поэтому в их корпусе расположена схема электронного балласта. Принцип работы этой схемы следующий:

Дальше по схеме расположен электролитический конденсатор, сглаживающий пульсации. Его емкость может варьироваться в зависимости от мощности, она должна быть примерно равна 1 мкФ на 1 Вт мощности лампы. Далее, напряжение поступает на схему автогенератора на двух транзисторах, в ее составе находятся:

• Динистор DB3 с напряжением включения около 30 В.
• Трансформатор с тремя обмотками (первичная – с самым большим количеством витков и две базовых — по паре витков). Он намотан на ферритовом кольце внутренним диаметром около 3–5 мм.
• Два транзистора типа MJE13001–13003.

Эта схема работает с частотой в несколько десятков килогерц.

Выходная часть представляет собой паруконденсаторов и силовой дроссель, обычно он намотан на Ш-образном ферритовом сердечнике.

Выходные цепи схемы подключены к спиралям лампы.

Сама светоизлучающая колба – это стеклянная трубка. Она наполнена парами ртути и покрыта с внутренней стороны люминофором.

Принцип действия светодиода

Как разновидность приборов, использующих явление фотоэффекта, светодиод представляет собой полупроводниковый прибор, чувствительная панель которого при подаче определённого напряжения (до 12 В включительно) начинает испускать мощный световой поток.

Это конструкция светодиодной лампы

Принципиальная схема светодиода включает в себя:

1. Выпрямитель, чаще всего собираемый по мостовой схеме. Его назначение – преобразовать исходное переменное напряжение 220 В в бытовой электросети в постоянное.
2. Светорегулятор (диммер) – узел, который отвечает за постепенную регулировку показателей яркости свечения лампочки.
3. Конденсатор — сглаживает пиковые колебания напряжения, неизбежные при любой схеме выпрямления.
4. Собственно светодиод, который и излучает световой поток мощностью, заявленной производителем.
5. Выключатель (часто — с подсветкой).

Исключая коннекторы, корпус и прочие механические компоненты светодиодной лампы, именно вышеперечисленные составляющие могут стать причиной, когда лампа мигает при выключенном свете и сработавшем выключателе. Это раздражает окружающих, может вносить дискомфорт в обстановку помещения, а частые мигания ухудшают вам состояние здоровья, могут провоцировать головную боль и пр.

Чтобы разобраться в проблеме, рассмотрим указанные выше блоки последовательно.

Выпрямитель

Производит полупериодное или двухполупериодное (в зависимости от производителя) выпрямление переменного тока, при этом частота мигания лампы может колебаться от 20 до 30 Гц. Имеет также значение и качество сборки, поскольку загрязнённые контакты быстрее окисляются. Лампы на светодиодах от более рейтинговых торговых марок (в частности Phillips или Osram) укомплектованы выпрямительными диодными мостами более высокого качества, поэтому частота, с которой станут мигать такие лампы, значительно выше – до 50…60 Гц, а потому вами и не воспринимается.

Таким образом, вследствие нормального функционирования выпрямителя при выключенном свете и сработавшем выключателе мигать должны все светодиодные лампы, просто в одних случаях глаз это ощущает, а в других — нет.

Светорегулятор

Узел, который отвечает за соблюдение RGB-режима свечения лампочки светодиода. Наличие диммера удобно с точки зрения создания в комнате освещения требующегося спектрального состава – «тёплого», «нормального» или «холодного». Сам RGB-регулятор не способен спровоцировать мерцание уже отключённой выключателем светодиодной лампочки, но прилагающийся к нему блок дистанционного управления уже не так безгрешен: например, если вставленная в пульт батарейка уже исчерпала свой ресурс, то напряжение управляющего сигнала становится намного ниже, и кнопку выключателя вам приходится нажимать несколько раз.

Проблема состоит в том, что наложение подающегося на диммер напряжения происходит согласно известному физическому принципу суперпозиции, что и приведёт к миганию лампочки после её отключения. Пульт, впрочем,  на всякий случай стоит почистить от загрязнения, особенно кнопку выключателя; проблемы это не создаст.

Конденсатор

В схеме любого светодиода должен присутствовать компонент, обеспечивающий бесконтактную передачу мощности (а у любой светодиодной лампочки она достаточно большая) всем узлам драйвера. Конденсатор, в отличие от катушки индуктивности, обладает гораздо меньшими габаритными размерами, а потому и чаще используется дешёвыми брендами для обеспечения гальванической развязки по току.

Ток (в результате использования выключателя) в светодиодной лампе падает до нуля не мгновенно, а на протяжении некоторого времени. Именно в этот период конденсатор и должен отдавать накопленную в себе энергию во внешнюю цепь, при этом мигать светодиодная лампочка будет со всё ниспадающей интенсивностью.

Отличные способы решения, если мигают лампочки в люстре:

Энергосберегающая лампа

Начнём с азов. Наверняка многие даже не догадываются, чем отличаются энергосберегающие и обычные лампы. Обычная лампа накаливания работает от переменного тока, который находится в домашней электросети. Для работы экономичных ламп необходимо постоянное напряжение. Люди знакомые с электрикой, скажут, что для преобразования переменного тока в постоянный необходим выпрямитель, которого в среднестатистической квартире попросту нет. Тем не менее, лампы, позволяющие нам экономить электроэнергию, успешно работают в любом доме. В чём же тут секрет?

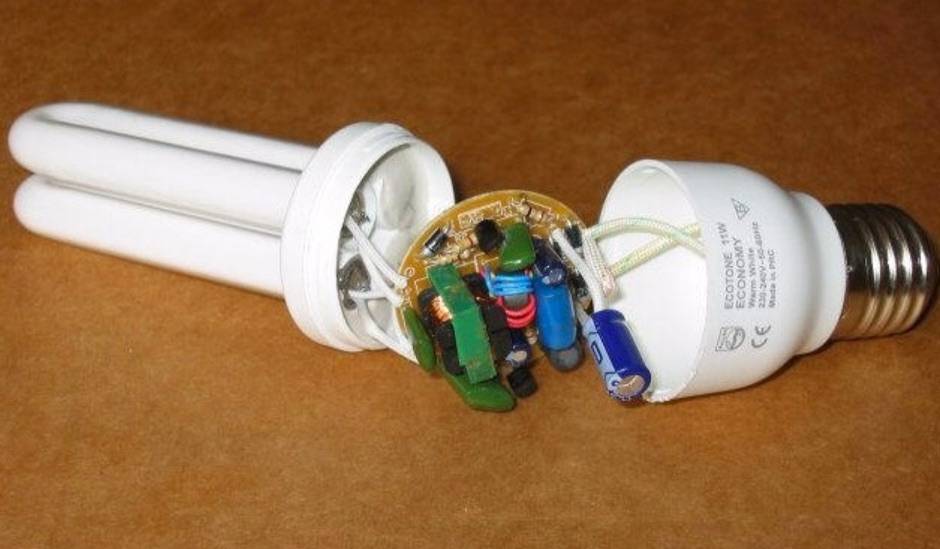

Дело в том, что выпрямитель находится внутри каждого изделия. Если разобрать лампу (хотя производители категорически запрещают это делать), можно увидеть небольшую электронную плату, которая располагается между трубкой и цоколем. Это «сердце» лампы, благодаря которому она даёт освещение. Здесь находится диодный мост (выпрямитель) и конденсатор для сглаживания напряжения. На первый подаётся переменный ток домашней сети, а через второй выходит необходимое для работы лампы выпрямленное напряжение. Сглаживающий конденсатор и является причиной моргания лампочки при выключенном освещении. Теперь давайте разберёмся, почему это происходит и как можно исправить ситуацию.

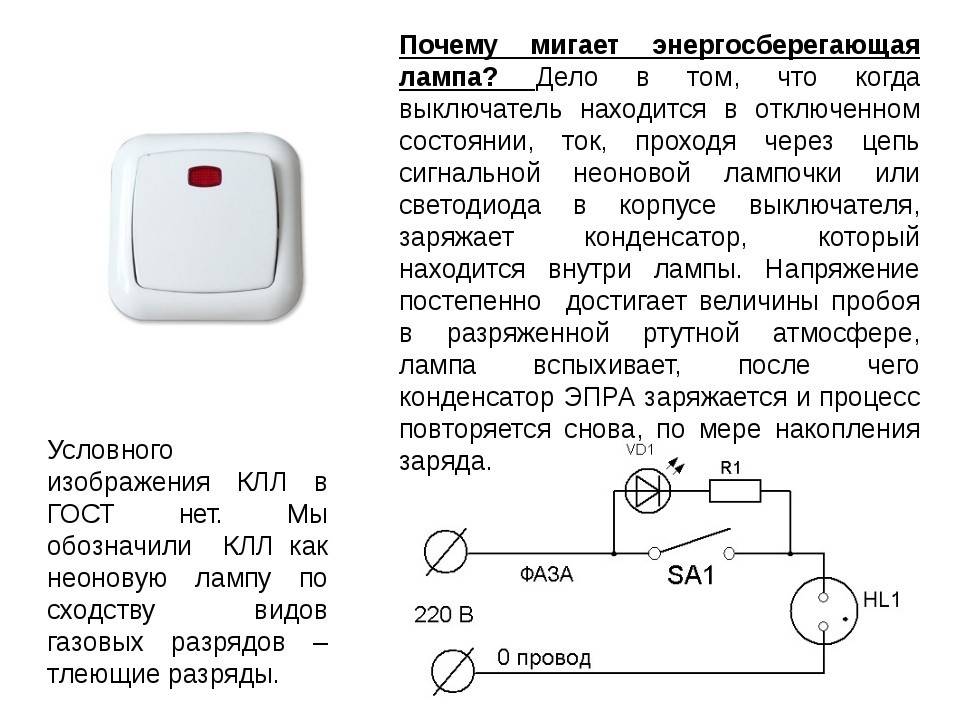

Выключатель с подсветкой

Наиболее частой причиной свечения лампы после выключения являются выключатели с подсветкой.

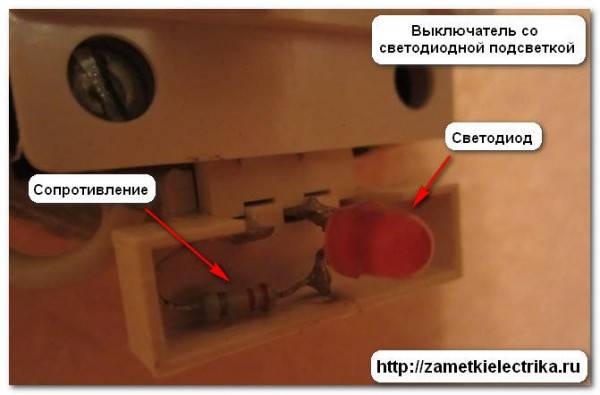

Внутри такого выключателя находится светодиод с токоограничивающим резистором. Светодиодная лампа тускло светится при выключении света, поскольку даже при выключении основного контакта через них продолжает проходить напряжение.

Почему светодиодная лампа горит в полнакала, а не на полную мощность? Благодаря ограничительному резистору сила тока, протекающая по электрической цепи, крайне незначительна и недостаточна для свечения электрической лампы накаливания либо розжига люминесцентных.

Потребляемая мощность светодиодов в десятки раз ниже аналогичных параметров обыкновенной лампы накаливания. Но даже незначительный ток, протекающий через диод подсветки, достаточен для слабого свечения светодиодов в светильнике.

Вариантов свечения может быть два. Либо светодиодная лампа горит после выключения непрерывно, значит, через светодиодную подсветку выключателя протекает достаточный ток, либо свет периодически вспыхивает. Так обычно происходит, если ток, протекающий по цепи, слишком незначительный для постоянного свечения, но он подзаряжает сглаживающий конденсатор в цепи схемы питания.

Когда на конденсаторе постепенно накапливается достаточное напряжение, происходит срабатывание микросхемы стабилизатора и лампа на мгновение вспыхивает. С таким миганием необходимо однозначно бороться, где бы лампа ни находилось.

В таком режиме работы ресурс компонентов платы питания значительно сократится, поскольку даже у микросхемы количество циклов срабатывания не бесконечное.

Способов устранения ситуации, когда светодиодная лампочка горит при выключенном выключателе несколько.

Наиболее простым является удаление из выключателя подсветки. Для этого разбираем корпус и откручиваем либо откусываем кусачками провод, идущий к резистору и светодиоду. Можно заменить выключатель на другой, но без такой полезной функции.

Другим вариантом может стать впайка шунтирующего резистора параллельно лампе. По параметрам он должен быть  рассчитан на 2-4 Вт и иметь сопротивление не более 50 кОм. Тогда ток будет течь через него, а не через драйвер питания самой лампы.

Приобрести такой резистор можно в любом магазине радиотоваров. Установить резистор не представляет сложности. Достаточно снять плафон и зафиксировать ножки сопротивления в клемнике подсоединения сетевых проводов.

Если вы не особо дружны с электрикой и опасаетесь самостоятельно «влазить» в проводку, еще одним способом «борьбы» с выключателями с подсветкой может быть установка в люстру обычной лампы накаливания. Ее спираль при выключении и будет выполнять роль шунтирующего резистора. Но этот способ возможен лишь, если у люстры несколько патронов.

Послесловие

Большое значение имеет то, какую фирму-производителя вы предпочтете. Многие приобретают дешевые энергосберегающие лампочки, руководствуясь принципом «экономить – значит экономить и на стоимости покупки». Следует знать, что известные компании стараются производить продукцию не только более высокого качества, но и более совершенную. Это относится и к энергосберегающим лампочкам.

Большинство дешевых осветительных приборов сделано из низкокачественного сырья. Как следствие – срок службы таких изделий невелик. Сделанные из более качественного и дорогого сырья энергосберегающие лампочки не только будут безопасными для вас и вашей семьи. Они и прослужат значительно дольше – срок эксплуатации изделий, выпущенных под известными брендами, может продлиться пять-восемь лет. Теперь задумайтесь, действительно ли экономнее покупать несколько лампочек за этот период или выгоднее приобрести одну дорогую, но качественную? Вывод напрашивается сам собой.

Теперь, когда вы знаете, почему моргает энергосберегающая лампочка и каковы способы решения этой проблемы, вам остается только начинать действовать!

Большинство пользователей в своих жилищах уже заменили обычные лампы накаливания на экономки. Однако приобретая экономные лампы, приходится сталкиваться с необычным феноменом.

Оказывается, находящиеся в люстрах и светильниках энергосберегающие и светодиодные лампочки – экономки начинают мигать слабыми вспышками (даже при отключенном освещении). Особенно хорошо это заметно в помещении в темное время суток. Тем не менее, при замене экономной лампы на самые обычные лампочки накаливания, феномен тут же исчезает.

Все началось с того что ко мне пришел сосед и начал жаловаться что в магазине ему продали бракованные энергосберегающие лампы. Вчера говорит, купил и установил в пяти рожковую люстру пять лампочек. Работают прекрасно, светят хорошо, но вечером когда собрался спать, отключил люстру и сплю, говорит как на дискотеке, все эти пять лампочек периодически мигают.

В чем может быть причина? Пришли к нему домой, действительно при включенной люстре лампы нормально светят, при отключенном выключателе, начинают мигать, причем все. Ну думаю, может быть где то контакт плохой в люстре или еще что то.

После обследования всех контактных соединений подключения люстры все было в порядке, вопросов вообще ни возникало. Но был один момент – выключатель был со светодиодной подсветкой. Итак, почему энергосберегающая лампа мигает после выключения? Давайте разберемся в данной статье.

Второй способ борьбы с миганием

Если у вас именно такая ситуация, возникает необходимость в переподключении нуля и фазы на группе освещения в щите, если такие явления идут по всему дому или квартире. Ситуация может оказаться проще – иногда достаточно перебрать заново схему, только в определенной распределительной коробке.

Перед тем как производить какие-либо действия, необходимо удостовериться, действительно ли ваш выключатель размыкает не фазный провод, а нулевой. Для проведения таких манипуляций достаточно воспользоваться помощью индикатора. Следует только прикоснуться им к каждому из подключенных к выключателю проводов.

Когда ваш индикатор не показывает наличие напряжения (при этом сам индикатор исправен), то в этом случае действительно причиной является разрывание нулевого провода. Необходимо выполнить заново его подключение в распределительной коробке или щите. Теперь вы уже точно знаете что делать, если энергосберегающая лампочка моргает после выключения.

Как устранить проблему мерцания

Помимо нарушения покоя, мигание провоцирует уменьшение срока продолжительности работы источника. При отсутствии оперативного устранения проблемы, то лампа может перестать работать или же перестать продолжительно функционировать. Мигание может сократить срок работы на несколько раз. В этот момент необходим осмотр изначального состояния источника. Но не следует сразу идти покупать новый источник. Устранить проблему проводки или выключателя можно, заменив лампочку.

Если есть серьезные проблемы, в ответ на тему, энергосберегающие лампы мигают после выключения что делать, лучше не прибегать к серьезному вмешательству без необходимых навыков. В момент работы необходимо соблюдать технику безопасности: сделать отключение электропитания на щитке, предупреждение соседей о том, что будут проводиться работы, и удостоверение в отсутствии электроэнергии. Если все верно, энергосберегающая лампа не будет мигать и сможет прослужить весь период. Получение профессиональных консультаций возможно при серьезных проблемах.

Простое устранение проблемы мерцания

Шунтирование резистором

Избавиться от мигания можно, сделав шунтирование схемы сопротивлением. Для этого понадобиться резистор и подключить его в распределительную коробку. Он должен быть подключен у нулевого и фазного провода, параллельным образом к лампе. Резистор может быть припаян к фазе или нулю провода. После этого проводные окончания могут быть запрятаны в клеммник. Шунтирование обладает большим минусом. Сопротивление начнет греться. Из-за неправильного подбора мощности вовсе может быть пожар.

Шунтирование резистором

Шунтирование конденсатором

Шунтирование может быть произведено с помощью конденсатора. Можно использовать конденсатор до 440 вольт. Один резистор защищает конденсатор от помех, а второй разряжает его. В электроцепи конденсатор выступает реактивным сопротивлением. При этом нагревание не происходит. По этой причине устанавливать конденсатор лучше. Стоит выбирать бумажный с керамическим видом, поскольку электролитический может привести к взрыву в момент скачков напряжения.

Шунтирование конденсатором

Выделенный нуль

Если выключатель находится в розетке и к нему подведен нулевой провод, то подсветка может быть подключена к части фазы и нуля. Она будет нагреваться постоянно, но не будет моргания.

Проходной выключатель

Также можно использовать проходной выключатель. В данной ситуации будет нагреваться лампочка, а потом гореть подсветка. Лампочка моргать не станет. Это происходит благодаря тому, что подается прямой ток к нулевому проводнику.

Подключение лампочки

При наличии в люстре некоторых рожков, то необходимо параллельная постановка лампы накаливания. Мигание должно быть устранено. Метод работает только тогда, когда есть несколько патронов.

Обратите внимание! Минус данного метода в лишении экономия электрической энергии, а плюс в создании приятного освещения

Демонтаж подсветки

Демонтаж является самым радикальном методе. Все что нужно, это выдернуть подсветку из штекера и заменить ее.

Демонтаж подсветки

Меры безопасности

При возникновении неисправности рекомендуется вызвать квалифицированного специалиста. Кто решается самостоятельно найти и устранить неисправность, соблюдайте элементарные правила техники безопасности при работе. Электрический ток опасен и не виден человеческим зрением, его можно проверить только измерительной аппаратурой.

Главное правило техники безопасности: соблюдать порядок выполнения работ. Не спешите и все обдумайте. Начинать следует с полного отключения напряжения на входе

Неважно, меняете вы лампу или провод, подключаете или отключаете прибор. Чтобы отключить сеть, необходимо перевести оба автомата в положение выключено

Если у вас стоят керамические предохранители – выкручивайте их полностью.

Электрощит должен содержаться в полном порядке.

Причины мигания при выключенном свете

Нередко происходит, что после отключения света мерцание лампы продолжается. Днем этого не видно, но в темное время суток слабые мерцающие вспышки становятся хорошо различимы. Почему мигает энергосберегающая лампа при выключенном свете? Такое поведение прибора может происходить по 3 причинам: низкокачественное изделие, плохой неоновый выключатель с подсветкой или неправильная его установка.

Неисправность и проблемы проводки

Если светодиодная лампа после выключения мерцает, проблема может быть связана с проводкой. Необходимо проверить, как подключен кабель с фазой. Правильным подключение считается тогда, когда фаза проходит через выключатель, а не соединена напрямую к светильнику. Распознать фазовый провод поможет отвертка-индикатор диодов. Распределив правильно провода, лампочку еще раз проверяют на работоспособность. Часто случается моргание из-за наведенного напряжения. Это когда силовой провод расположен слишком близко к отключенному кабелю.

Работая с проводкой, нужно:

• учитывать ее состояние;
• соблюдать технику безопасности.

Если используемый выключатель не имеет ночной подсветки, а мерцание продолжается, то лучше электропроводку полностью заменить новой.

Наличие выключателя с подсветкой

Выключатели с подсветкой пользуются наибольшей популярностью среди потребителей. Конструкцию оборудуют неоновой лампой или простым светодиодом, что позволяет ночью легко находить выключатель. Но с добавлением новой детали светодиодная лампочка начала мигать. Это происходит из-за небольшого заряда, который скапливается на конденсаторе фильтра:

• при включении выключателя электричество поступает прямо к лампе, а при выключении – на светодиод;
• из-за поступления тока фильтр начинает постоянно заряжаться, и лампа мерцает.

Так как убрать мигание светодиодной лампы можно 2 способами, то выбирают один из них. Вместо энергосберегающей модели ставят лампу накаливания или разъединяют цепь питания, отключив подсветку. Если светильник имеет 2 лампочки, то, заменив одну из них на лампу накаливания, можно избавиться от мерцания. Самый быстрый и простой способ – это установить простые выключатели без подсветки.

Некачественные лампы

Лампочка в выключенном состоянии может мигать тогда, когда она неисправна. На рынке есть множество продукции, которая не отвечает требованиям стандарта, и пытаясь сэкономить, многие люди покупают приборы у неизвестных производителей. Если товар был куплен некачественный, то достаточно приобрести новую лампу. Что нужно учитывать при покупке:

• изготовителя;
• качественные лампы продают в цельных упаковках;
• изделие проверяют на работоспособность.

Большой популярностью пользуются компактные модели. В подсобных помещениях и коридорах принято устанавливать светодиодные лампы с холодным температурным режимом, в детских комнатах, гостиных и других жилых помещениях – с теплым оттенком.

Отключение подсветки в выключателе

Чтобы избавиться от миганий в лампе на 220 В, нужно из выключателя удалить светодиодную или неоновую подсветку. Для этого подготавливают все необходимые инструменты:

• отвертку с плоским шлицем;
• индикаторную отвертку;
• кусачки;
• нож.

Прежде чем приступить к работе, отключают электричество. Если в доме установлены предохранители, то их выкручивают. Если на панели расположена ручка автоматического отключения, то ее ставят в положение «отключено». Работа по разборке подсветки идентична замене простого выключателя:

1. Декоративные клавиши «включения-выключения», расположенные на корпусе, имеют защелки. Их поддевают с двух сторон и аккуратно снимают.
2. Чтобы извлечь из коробки устройство, откручивают монтажные болты.
3. Контактные провода должны быть обесточены. Их проверяют индикаторной отверткой.
4. Прежде чем отсоединить провода, внимательно запоминают их расположение.
5. Корпус конструкции состоит из 2 деталей, которые скреплены защелками. Поэтому его осматривают на их наличие.
6. Обнаружив защелки, их раздвигают. При этом выключатель разделится на 2 части.
7. Резистор с лампочкой припаян к одной из частей. Светодиод или неоновую лампочку отсоединяют и удаляют.

Выключатель без подсветки собирают в обратном порядке. На всю работу понадобится не более 30 минут.
