Обзор производителей проходных выключателей: популярные модели
Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:
- Legrand;
- Schneider Electric;
- ABB;
- Viko;
- Lezard.
Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.
Legrand: стоимость наиболее популярных моделей
При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:
Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
Legrand Celiane | 1 | 300 | |
Legrand 774308 Valena | 2 | 380 | |
Legrand Kaptika | 1 | 180 | |
legrand Etika | 2 | 200 | |
Legrand Quteo | 2 | 120 |
Schneider Electric: стоимость наиболее популярных моделей
Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:
Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
Schneider Electric Unica | 2 | 500 | |
Schneider Electric Unica | 1 | 610 | |
Schneider Electric Этюд | 1 | 230 | |
Schneider Electric Sedna | 1 | 280 | |
Schneider Electric Sedna | 2 | 500 | |
Schneider Electric Glossa | 1 | 110 |
ABB: стоимость наиболее популярных моделей
Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:
Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
ABB Basic 55 | 1 | 310 | |
ABB Zenit | 1 | 200 | |
ABB STYLO | 1 | 570 | |
ABB TACTO | 1 | 930 | |
ABB TACTO | 2 | 1180 |
Viko: стоимость наиболее популярных моделей
Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:
Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
Viko Carmen | 1 | 190 | |
Viko Karre | 1 | 180 | |
Viko Vera | 1 | 290 | |
Viko Vera | 2 | 220 | |
Viko Karre | 2 | 180 | |
Viko Palmiye | 1 | 170 |
Lezard: стоимость наиболее популярных моделей
Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:
Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
Lezard Мира белый | 1 | 200 | |
Lezard Мира ольха | 1 | 330 | |
Lezard Nata кремовый | 1 | 180 | |
Lezard Nata белый | 1 | 150 | |
Lezard Мира ольха | 2 | 270 |
Общий вид схемы подключения проходного выключателя с 2х мест
Для осуществления схемы проходных выключателей вам понадобится несколько основных элементов, которые можно приобрести в любом строительном магазине:
- два переключателя;
- 3-жильный кабель, который предварительно прокладывается к месту подключения;
- соединительная коробка.
Самая простая схема подключения двух проходных переключателей указана на рис. 1. Как можно из нее определить, нулевой провод идет от щитка до распределительной коробки, где соединяется с нулем, идущим к лампе. Переключатели соединяются между собой трехжильным кабелем через коробку. Фаза к ним и от них к лампе подключается одножильным проводом. Если вы подключаете не два, а три и больше устройств управления освещением, то количество жил в проводе увеличивают до 4-х, 5-ти и больше, в зависимости от количества выключателей.
Двойной проходной выключатель не сложен в установке, но требует внимательного отношения к последовательности подключения проводов. Каждая модель устройств управления имеет свои особенности монтажа, но в общих чертах она совпадает с описанной выше.
Яркий пример использования проходного выключателя показан на рис. 2. Здесь мы видим, что в квартире есть длинный коридор, который освещается двумя лампами. Заходя в дом, включение света производится с помощью переключателя, который находится на стене коридора. Когда вы оказываетесь возле спальни или кухни, удобнее всего будет погасить свет при помощи второго проходного выключателя, так как не имеет смысла возвращаться в коридор, а затем в полной темноте идти в спальню. Таким образом, двойной проходной выключатель позволяет не только экономить электроэнергию, но и установить комфортное освещение, управлять которым возможно из двух мест одновременно.
Второй пример не менее удачного использования данной системы управления освещением заключается в подключении проходного выключателя в спальне. В данном случае первый элемент управления устанавливают на привычном месте – стене возле двери, а второй – у изголовья кровати. Схема подключения осуществляется по такому же принципу, как и в коридоре, и дает возможность выключать или включать свет, не вставая при этом с кровати.
Схема подключения проходных выключателей
Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.
Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.
Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.
Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке
Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов
Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.
Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

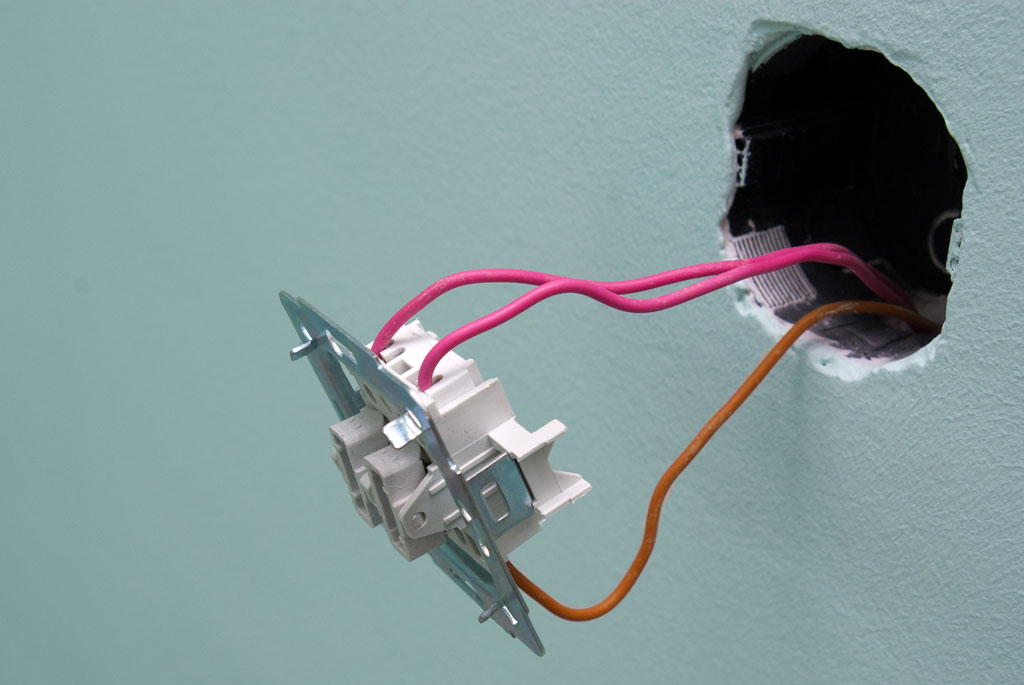

Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

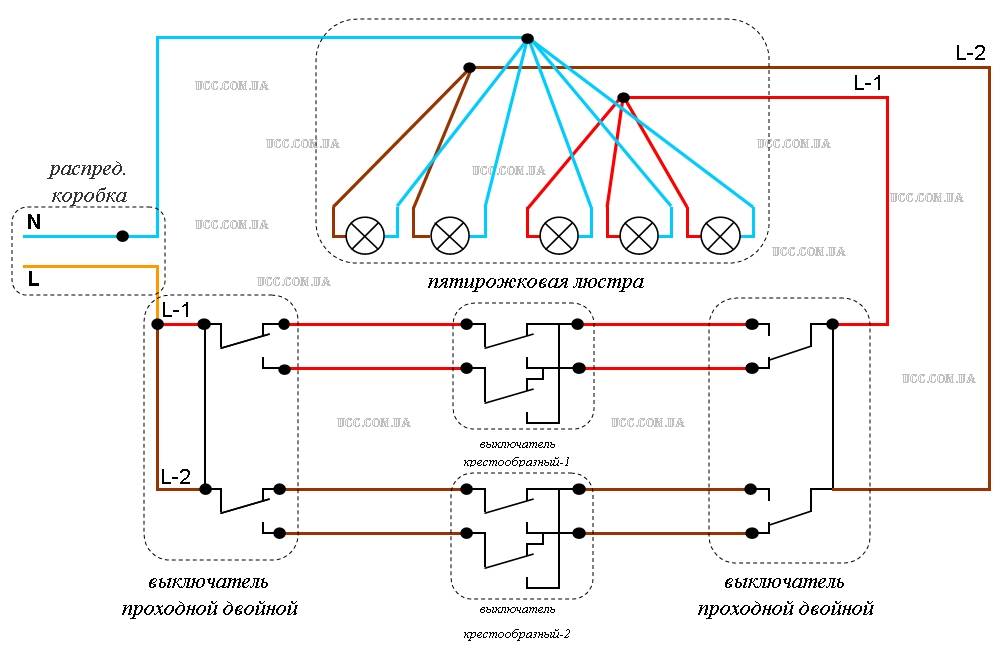

Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
https://youtube.com/watch?v=9cG_VmdR4uk
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:
Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Новые технологии: сенсорные проходные выключатели
Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.
Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.
Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером
Важно знать, что диммеры подходят не для всех осветительных приборов
На фото — сенсорный выключатель.
Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.
Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.
Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.
В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.
На рисунке показана схема подключения адаптера параллельно светодиодной лампе.
На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.
Рассмотрим схемы подключения проходных сенсорных переключателей.
Здесь показано соединение двух сенсорных проходных выключателей.
Здесь показано соединение трех проходных сенсорных выключателей.
Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».
В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.
Распространенные ошибки при подключении
При самостоятельном электромонтаже часто приходится сталкиваться с вопросами, которые возникают по причине ошибок, допущенных в процессе подключения.
Частая проблема – неработающая или неправильно работающая люстра, которая должна управляться двухклавишником.
Первый признак неверного подключения – отсутствие подсветки на приборе. Это актуально для моделей с подсветкой. Поэтому предстоит разобрать механизм и посмотреть, где же закралась ошибка
Первое, на что следует обратить внимание – это ноль. Он никогда на выключатель не приходит – из распределительной коробки идет сразу на потолок
Если это не так, то нужно исправить оплошность, пустив ноль из коробки к люстре, минуя двухклавишник.
Вторая ошибка, связанная с нулевым проводом, когда его подключили на один из фазных разъемов. Вспоминаем правило о том, что ноль сразу идет к осветительному прибору и вынимаем из фазного контакта.
Третья ошибка – входящая фазная жила подключается на выходящий левый или правый контакт в рабочем механизме. Попросту говоря, в процессе подключения перепутали разъемы. Это несложно исправить – нужно открутить соединения и правильно вставить жилы, заново их закрепив.
Кроме этих ошибок, часто встречаются такие:
- плохо выполнены соединения – провод болтается, не обеспечивая должного контакта;
- жилы просто скручены между собой и сверху обмотаны изолентой – простые скрутки запрещены, следует надевать колпачок или вставлять их в Ваго;
- изоляция жил повреждена;
- при выполнении соединений плохо сняли изоляцию, что помешало создать плотный контакт проводов.
Всех проблем можно избежать, если сразу выполнять каждый из процессов спокойно и не полениться перепроверить качество работ.
Следует обратить внимание, что питающий провод на люстру из выключателя не всегда проходит через распредкоробку. Варианты, когда фаза идет сразу, минуя ее, сейчас набирают обороты
В таких случаях, чтобы спрятать все соединения и провода, можно поставить дополнительный подрозетник, на который ставится заглушка, правда не у всех производителей есть такая конструкция.
Заглушка позволит спрятать в запасном подрозетнике провода и их соединения. А при необходимости доступ к ним будет максимально простым – снял заглушку и делай инспекцию проводки
Износ контактов
Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:
- Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
- Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
- Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.
Монтаж проходных выключателей
Для подключения переключателей необходим инструмент:
- отвертка шлицевая, крестовая и индикаторная;
- уровень;
- плоскогубцы для перекусывания кабеля;
- перфоратор для штробления каналов под провода и выключатели;
- рулетка;
- нож.
Естественно, должны быть базовые знания о работе электрических приборов, используемых ими схем, порядок их подключения и т.д.
Этапы работ:
- штробление каналов согласно электротехнического плана;
- высверливание коронкой места под выключатели и распределительные коробки;
- прокладка проводов и расключение приборов.
Прокладка проводов должна производиться на расстоянии не меньше, чем 15-20 см по отношению к потолку. Это обуславливается пожарной безопасностью, они вполне могут располагаться скрытым способом (в штробу), а также могут быть уложены в специальные лотки – кабель-канал. Последний вариант обеспечивает быстрый доступ к необходимым проводам при возникновении каких-либо неполадок. Не стоит забывать, что концы проводов должны быть строго в монтажных коробках, где соединения изолированы друг от друга.
Схема коммутации
В чём особенность?
Внешне проходной коммутационный аппарат похож на обыкновенный, но это пока не начнёте внимательно изучать его устройство.
У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, таким образом создавая электрическую цепь либо разрывая её.
Вариант тройного контроля освещения предусматривает использование перекрёстного выключателя. Его конструктивная особенность в том, что имеется четыре контактные точки (две входных и две выходных).
Подключение перекрёстного выключателя всегда выполняется посередине между проходными. Одна пара его контактов соединяется с выходящими контактами первого проходного устройства, вторая пара соответственно с выходящими контактами другого проходного переключателя.
Имейте в виду, что при подключении выключателей из 3 разных мест на одну группу освещения, все три коммутационных аппарата дублируют действия друг друга. В связи с этим у их клавиш не будет чётко обозначенных положений «включено», «отключено», всякий раз они могут находиться в разных позициях.
Принцип работы проходного и перекрестного выключателей подробно и доступно показан в видео от Алексея Земскова:
https://youtube.com/watch?v=9cG_VmdR4uk
Что потребуется?
Для производства электромонтажных работ приобретите такие материалы:
- распределительная коробка;
- осветительный прибор;
- проходные выключатели – 2 шт.;
- перекрёстный переключатель;
- подрозетники – 3 шт.;
- 2-х, 3-х и 4-х жильный провод.
Также при работе у вас под рукой всегда должны быть такие инструменты:
- бокорезы;
- набор отвёрток;
- инструмент для снятия изоляционного слоя с жил проводов;
- мультиметр;
- инструмент для проделывания штроб и отверстий в стенах.
Схема подключения проходного выключателя
Если в проходном помещении используется два светильника или две группы светильников и надо включать, либо один из них, либо одну группу, либо все сразу в начале и в конце маршрута через эту комнату устанавливаются два двухклавишных выключателя. Пример такой схемы показан на изображении далее.
Из схемы, очевидно, что каждый из пары контактов обеих выключателей может управляться отдельно и его всегда можно установить в такое положение, при котором замкнётся электрическая цепь соответствующей группы светильников (лампочек). Точно так же как с одной стороны можно включить свет в одном из трёх вариантов светильников с другой стороны их так же можно и выключить. Но если маршрут проходит через два помещения, такая схема тоже удобна для управления двумя группами светильников.
Первая группа устанавливается в первой комнате или на первом этаже. А вторая группа располагается на втором этаже или во втором помещении. При входе только в первую комнату и, не проходя далее неё, включается только первая группа светильников. Если же надо идти дальше включается всё освещение, как в первом, так и во втором помещениях. И уже находясь во второй комнате можно отключить свет либо полностью, либо только в первом помещении. Более наглядное представление и лучшее понимание работы схемы можно получить из изображения с двумя эскизами двухклавишных выключателей. Они обеспечивают управление двумя нагрузками из двух мест.
Однако такая схема с двумя двухклавишными выключателями не экономична. При следовании через две комнаты понадобится сразу включить свет в этих комнатах. Получается, что во второй комнате свет уже горит, а человек туда ещё не пришёл. Для такого случая рациональнее использовать двухклавишный выключатель расположенный посредине маршрута возле двери между первым и вторым помещениями. А на входе в первую и во второй комнате в удобном для управления светильниками месте устанавливается одноклавишный выключатель. Схема получается такой, как и на уже показанном выше изображении с той разницей, что второй двухклавишное устройство разделяется на два одноклавишных, и они устанавливаются в разных местах.
Но при этом получается более экономичная схема управления, которая даёт возможность включать и выключать освещения сразу при входе в помещение и при выходе из него. По схеме, очевидно, что проходной выключатель содержит переключающие контакты. То есть не каждый из выключателей пригоден для использования в качестве проходного. Ведь для управления светильниками в комнате достаточно выключателя с двумя клеммами на контакте. А для проходного варианта необходимы три клеммы на один контакт. Поэтому двухклавишный выключатель имеет 6 клемм и два контакта – по три клеммы на каждый.
Подключение проходного выключателя может вызвать затруднение только по причине большого числа проводов. Но если внимательно соединять предварительно маркированные концы проводов своими руками можно избежать ошибок в монтаже такой схемы.
Как монтируется переключатель
Монтаж маршевого переключателя электрического света принципиальных отличий от установки обычного коммутационного элемента не имеет. Точно так же потребуется:
- выбрать тип проводки (открытая или скрытая);
- наметить трассы прокладки кабелей;
- подготовить каналы (для открытой проводки) или установить опорные изоляторы (лотки) для открытой;
- обустроить места установки распредкоробок и коммутационных приборов, смонтировать светильники;
- проложить и закрепить кабели, вывести концы в подрозетники и распредкоробки (при их установке);
- разделать концы проводников;
- выполнить расключение в распредкоробках и соединить соответствующие жилы кабелей с клеммами выключателей.
После этого можно проверять монтаж, подавать напряжение и опробовать работу системы освещения.
Выбор кабеля для освещения
Сечение кабеля для обустройства электрических сетей выбирается по экономической плотности тока и проверяется по термической и динамической устойчивости к токам короткого замыкания. Для выполнения сетей освещения по всем параметрам подходит медная продукция с сечением жил 1,5 кв.мм. Это стало своеобразным стандартом для прокладки осветительной проводки. Меньшее сечение, даже если соответствует локальным критериям выбора, не обеспечивает механической прочности. Большее ведет к нерациональным расходам финансов.
Для обустройства проводки в зависимости от выбранной схемы и топологии, могут потребоваться кабели с количеством жил от 2 до 4. Распространенные типы кабельной продукции, пригодные для выполнения работ, приведены в таблице.
Тип кабеля | Сечение, кв.мм | Материал | Количество жил | Дополнительные свойства |
---|---|---|---|---|
ВВГ-Пнг(А) 2×1,5 | 1,5 | медь | 2 | Плоский, негорючий |
ВВГ-НГ(А) 2×1,5 | 2 | Негорючий | ||
NYY-J 2*1,5 | 2 | Негорючий, низкодымный | ||
ВВГП- 3×1,5 | 3 | Плоский | ||
ВВГ-НГ- 3×1,5 | 3 | Негорючий | ||
CYKY 3х1,5 | 3 | Негорючий | ||
ВВГ-НГ- 4×1,5 | 4 | Негорючий | ||
NYY-O 4х1.5 | 4 | Негорючий |
Более подробно читайте в отдельной статье: Какой провод выбрать для проводки освещения
Монтаж с использованием распредкоробки
Для монтажа системы освещения с применением маршевых аппаратов можно использовать распредкоробку. Такой выбор имеет преимущества:
- расключение происходит в одном месте;
- можно легко проверить правильность монтажа методом прозвонки;
- в некоторых случаях экономится кабель;
- монтаж получается упорядоченным, в нем легко разобраться даже тому, кто непосредственно не выполнял подключение.
Схемы подключения бывают различными, но принципы монтажа остаются неизменными:
- из распредщита приходит питающий кабель с фазной, нулевой и защитной жилой (L, N, PE соответственно);
- проводники N и PE идут транзитом к потребителям (если нагрузок больше одной, они расходятся на соответствующее число ветвей);
- фазный проводник разрывается, в разрыв включается кабель, опускающийся к выключателям, дальше он ветвится и идет к потребителям.
Монтаж двух переключателей с помощью распредкоробки.
В качестве примера приведен монтаж схемы управления из трех мест (для двух проводной сети, без проводника PE). Очевидны недостатки такого способа:
- от последнего по схеме выключателя надо тянуть кабель обратно к распредкоробке, это нерационально, так как длина его может быть значительной;
- на светильник надо прокладывать отдельный кабель, это не всегда оптимально.
Другой недостаток применения распаечных коробок проявляется параллельно усложнению схемы.

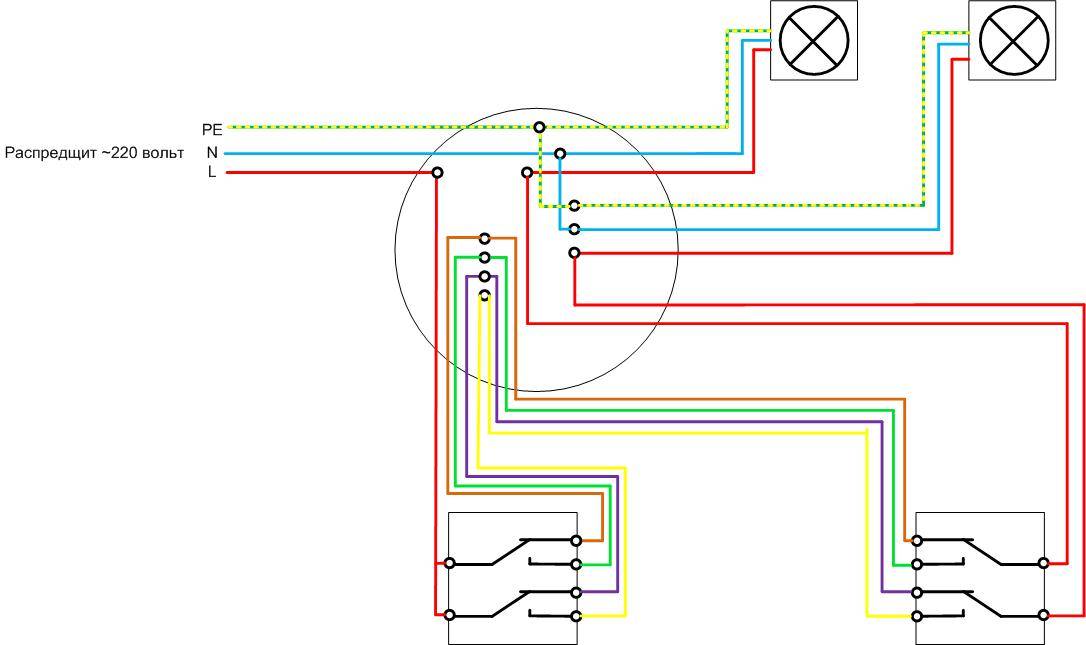

Монтаж двух двойных переключателей для управления двумя нагрузками с помощью распредкоробки.
В качестве иллюстрации приведена схема с двумя маршевыми и одним реверсивным переключателями. Чем сложнее схема, тем:
- с большим количеством жил требуются кабели;
- больше соединений происходит в коробке, что ведет к повышению вероятности ошибки монтажа и требует применения распредкоробок большего размера.
Поэтому по возможности надо применять прокладку проводов шлейфом. Хотя решение о топологии кабельных трасс надо принимать каждый раз индивидуально с учетом местных условий.
