Как собрать распределительный щит для электропроводки в квартире и частном доме

Сборка

После монтажа электрощита наступает черед сборки. Проводить его нужно обдуманно и взвешенно.

Правильный инструмент облегчает процесс подключения

Процесс выглядит следующим образом:

  1. Щиток устанавливается на положенное место, крепится к стене так, чтобы его невозможно было случайно сорвать. Он не должен шататься или болтаться.
  2. В бокс заводятся провода через входные щели, распределяются по комнатам и мощности (они должны быть промаркированы). Придерживайтесь составленной схемы электрощитка в квартире, не отклоняйтесь от нее.
  3. Края проводов зачищаются при помощи ножа или специального элемента.
  4. Прикручивается DIN-планка (она крепится на саморезы).
  5. Устанавливается все необходимое оборудование (счетчик, УДО, автоматы). Устройства просто защелкиваются на рейке – дополнительно укреплять их не нужно.
  6. Монтируется шина заземления и нулевая шина.
  7. Создаются перемычки из одножильного кабеля. Их делают в виде буквы “П” необходимой длины, для соединения устройств в одну линию.
  8. Автоматы, выключатели, УЗО соединяются друг с другом при помощи перемычек. Тщательно закручивайте винты, хорошо фиксируйте клеммы – ничего не должно болтаться или гулять.
  9. Подключите провода. Если вы запутались, какой откуда, то прозвоните их мультиметром (на дальнем конце скручиваете два конца, у счетчика прозваниваете их).
  10. Нулевые кабеля прикручиваются к общей планке и подключаются к соответствующему проводу, выходящему со счетчика.
  11. Счетчик пломбируется представителем компании. Это делается уже после расключения электрического щитка.
  12. Через главный автомат или рубильник подается электричество. Не должно возникать никаких искрений или нагревов проводов. Если вы слышите запах горелого, то разомкните главный автомат и ищите неправильное подключение. Если все в порядке, то работы можно считать оконченными.

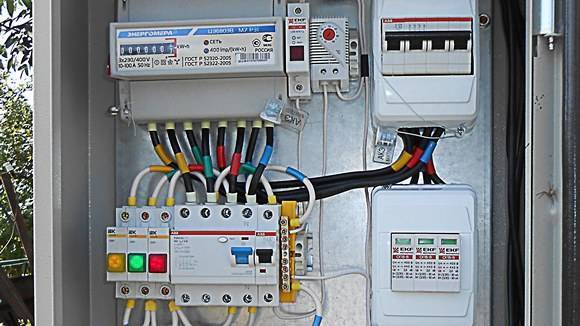

Грамотно собранный бокс

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

  1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
  2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
  3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
  4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
  5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
  6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
  7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Практика сборки электрощита или о чем не говорят ГОСТы

Строго говоря, сборка электрощитов — это хорошо документированный процесс, в котором всё описано детально от того, как должна выглядеть схема электрощита до усилий затягивания проводов в клеммах. Но знание этих правил ещё не знание как собрать электрощит без лишних потерь времени, усилий и многочисленных переделок. Поэтому перечислим, что нужно учитывать кроме нормативных документов (они понадобятся для сдачи готового объекта энергетикам перед подключением счетчика), и чтения ГОСТов.

  • Подготовительные работы. Монтаж проводов в клеммники щитка занимает от 1-й до 3-х минут на провод. При этом зачистка провода может занять минут 10-ть, если делать эту операцию «на весу» внутри щитка. Размерьте провода, зачистите концы, наиболее жёсткие предварительно согните по шаблону. И быстрее и правильнее монтировать соединения по схеме, не отвлекаясь на мелочи, после которых придётся вспоминать, что и куда прикручивать.
  • Запас длины всех проводов, которые невозможно правильно оценить перед монтажом в щитке. Если Вам кажется, что 20-ть сантиметров лишние – аккуратно уберите их за дин-рейки. Они пригодятся когда-нибудь потом.
  • Сечение проводов должно уменьшаться от ввода питания (входной автомат) к счетчику и далее к защитным автоматам и участку цепи с нагрузкой. Какой кабель выбрать мы говорили в другой статье, но помните, сечение проводов «земля» в щитке должно быть не менее чем у фазного провода от крайнего автомата защиты.
  • Скрутки и витки проводов, находящихся под напряжением недопустимы. Также необходимо развести по разным сторонам щитка силовые и нулевые провода.
  • Обязательно нужно учесть место расположения, при необходимости выбирая негорючий бокс, предназначенный для монтажа в деревянном доме .
  • В любом случае сборка электрощитов начинается с проверки монтажа защитных автоматов . счетчика, входного устройства отключения ( рубильника ) для проверки достаточности места и правильности размещения всех устройств. Установить автомат просто, если есть место, куда его устанавливать. Идеальным вариантом будет пробная сборка без коммутации с разметкой мест установки приборов. При работе это поможет не терять время, понимая, что схема электрощита реализуется правильно.

Прежде чем думать, как собрать электрощит . мы, конечно, подвели к нему кабели от нагрузок (участков цепи), при этом правильно разместив их на входе в щиток.

На фото ниже приведён правильный пример, при котором подключение каждой линии можно обеспечить с любым запасом по размещению проводов внутри щитка.

Самым правильным при формировании схемы электрощита будет выделение отдельных линий для независимых потребителей. Лишние кабеля в данном случае не будут «лишними», это на самом деле страховка от перегрузок и возможность дублирования перегруженных участков. Обычно на этапе проектирования электропроводки сложно детализировать количество и мощность приборов . Поэтому запас прочности в смысле независимых участков электросети не помешает. Конечно, перебарщивать в этом смысле не стоит.

Пожалуй, это все главные правила. Осталось предусмотреть возможность быстрого демонтажа щитка, отключение питания как внутри щитка, так и извне, и разумные меры защиты. После чего сборка электрощита не станет сложной задачей.

Окончательный монтаж электрического щита. Подключение групп потребителей

Предварительная сборка и проверочные работы позволяют заняться монтажом электрощитка посредством помещения в подготовленную нишу, навесить наружно, подключить группы потребителей. Следует дождаться окончания отделочных работ, которые могут загрязнить прибор, повысить возле него влажность или намочить.

Процедура заключается в следующем:

  1. Обезопасить процесс монтажа исключением подачи тока на вход оборудования. Стоит в многоквартирном доме навесить на ЩУЭ или распределитель на этаже специальную вывеску.
  2. Снять защитный картон или специальную накладку, вынуть с бокса все содержимое, а провода вывести наружу и закрепить, при необходимости прочистить корпус.
  3. Вставить внутрь дин-рейки с установленными модулями, закрепить саморезами или зажимами.
  4. Шину защитного и рабочего нуля крепят на штатные места, изолируется в металлическом ящике.
  5. Нулевые защитные, нулевые и фазные провода делятся на отдельные пучки, фиксируются пластиковыми зажимами, проверяется наличие маркировки.
  6. На шину РЕ крепятся кабели защитного нуля, дополнительная длина запаса стягивается муфтами.
  7. Подключаются последовательно после ввода все группы потребителей из защитного пучка, наконечником НШВИ опрессовываются концы многожильных проводов, остальные зачищаются стриппером на 1 см, лишнее отрезается.
  8. Окончательное маркирование перед зажимом в клеммах посредством термоусаживаемой трубки или кабельных маркеров.
  9. Металлическая дверца подключается зелено-желтым кабелем к шине защитного нуля.
  10. Выделяют из пучка рабочего нуля кабели, подключаемые к шинам групповых УЗО, выводятся в отдельный жгут. Подключаются к соответствующей шине с изгибом под прямым углом, производится их зачистка, маркировка и крепление, как предыдущей группы.
  11. Расположение фазных кабелей должно находиться с противоположной от нулевой стороны короба. При наличии специальных ниш в боксе, их заводят и закрепляют, стяжками фиксируются ответвления и пучки проводов.
  12. В соответствии со схемой, заводятся в каждый автоматический выключатель нужные кабеля. Маркируются и обрезаются по необходимости, закрепляются.
  13. Рабочий ноль и фаза ввода подключается к автоматическому рубильнику или вводному выключателю нагрузки на верхние клеммы.
  14. Проверяется соответствие правильности монтажа и кабельной маркировки согласно рабочей схеме, с усилием 0,8 Нхм затягиваются все клеммы.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

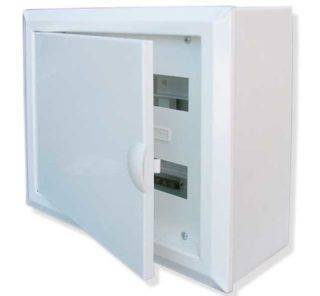

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети. В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов

В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Виды щитков для частного дома

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

  • Вводные устройства, обустраиваемые в месте подводки силового кабеля.
  • Ящики для установки выносного электрического счетчика.
  • Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Подводка силового кабеля к отдельно стоящей бане

Монтаж электропроводки начинается с подключения к ближайшему источнику электропитания – дому или уличному столбу. Провод разрешается прокладывать двумя способами: воздушным, он менее затратный по времени и финансам, и подземным – трудоемким, но безопасным. Как провести электропроводку бане, решает собственник.

Рассмотрим основные требования ПУЭ каждого из вариантов:

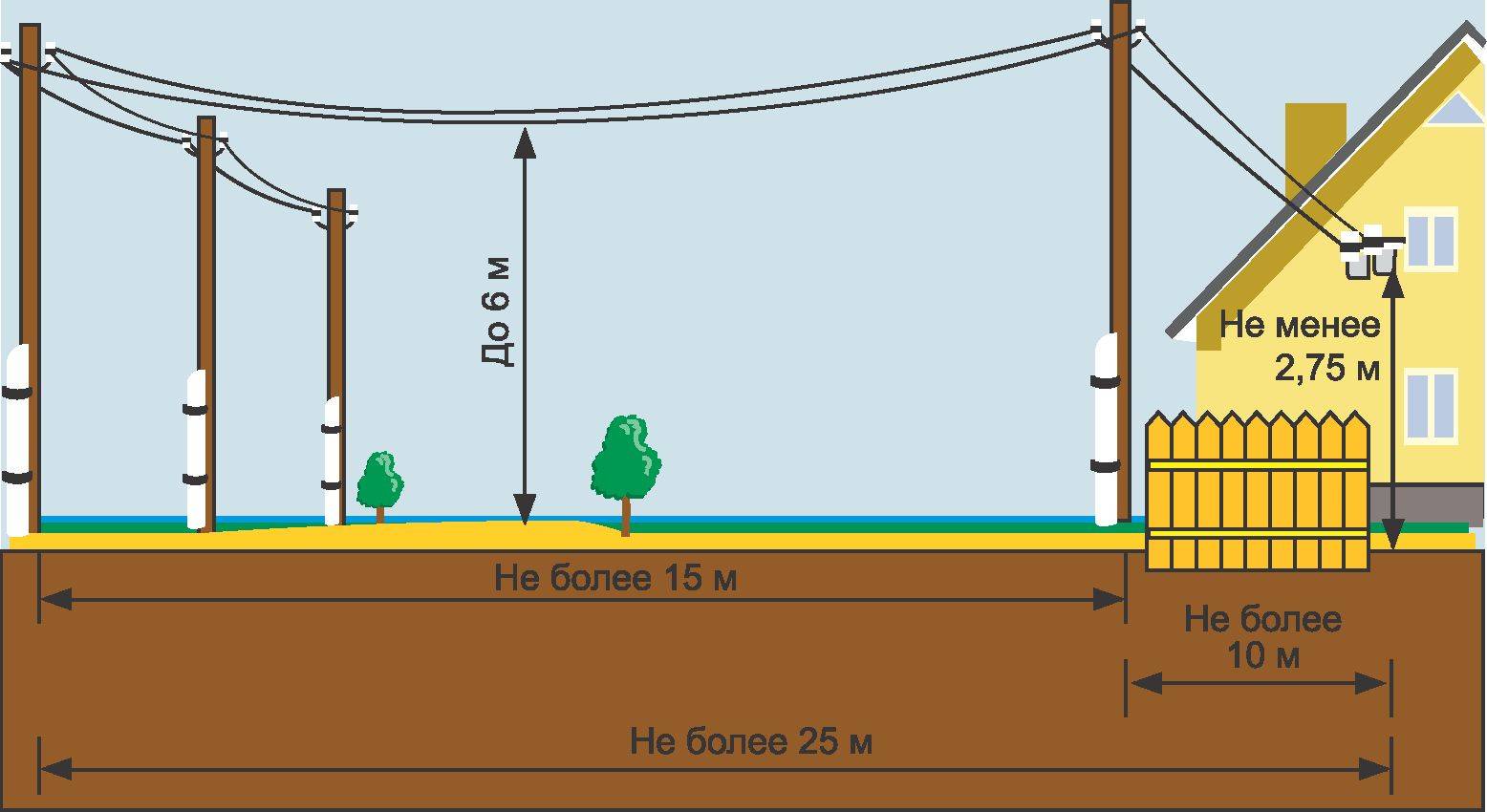

Воздушная линия. Если точка подключения на расстоянии свыше 25 м, придется устанавливать дополнительный столб в 10 м от бани. Над дорогой провод поднимают на 6 м, над земельным участком и пешеходной дорожкой – на 3,5. Вход в баню делают на высоте 2,75 м, провод сначала крепится к стене сруба. Не к стене, а на кронштейн, необходимо предусмотреть зазор не не менее 2,5 см. Затем пробрасывается сквозь отверстие в стене по металлической трубе или пластиковому кабель-каналу, подключается к распределительному щитку через автомат.

Для воздушной электропроводки используют алюминиевый СИП – самонесущий изолированный провод, не изменяющий глубины провиса на солнце. Если используется другой электрошнур, его нужно подвешивать на натянутый трос.

Подвод питания к бане по воздуху и по земле.

Число сердечников кабеля зависит от количества подключаемых фаз:

  1. при однофазной электропроводке нужен 2-х жильный провод (фаза и ноль);
  2. при трехфазной – 4-х жильный.

Одна фаза допустима при нагрузке до 15 кВт. Для кулера, светильников, пары розеток этого достаточно. Если в бане планируется установка мощного оборудования (печи, каменки, мощной бытовой техники), нужна 3-х фазная электропроводка. Для нее максимальная нагрузка – 43 кВт.

Подземная прокладка провода. С точки зрения безопасности электропроводки предпочтительнее – степень риска замыкания из-за обрыва минимальная. Бронированный медный кабельВБбШв прокладывают на глубине от 0,7 до 1,2 м (расстояние зависит от уровня грунтовых вод). Для гидроизоляции и защиты от грызунов укладывают провод в полипропиленовую или пропиленовую трубку. Чтобы избежать разрывов пластика от деформации, траншею делают шириной до 80 см, чтобы была возможность уложить трубу змейкой. Под нее насыпают песчаную или гравийную подушку до 10 см толщиной, засыпают песчано-гравийной смесью, делая насыпь до 5 см высотой, затем щебеночную прослойку для жесткости грунта.

Снизу кабель, питающий электропроводку, подводится к стене через прочную втулку, способную выдержать давление почвы, возникающее при усадке бани. Вертикально к распределительному щитку – по гофро- или металлической трубке, уголку, крепить запитывающий кабель к стене из бруса запрещено.

Подземная прокладка провода.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов.

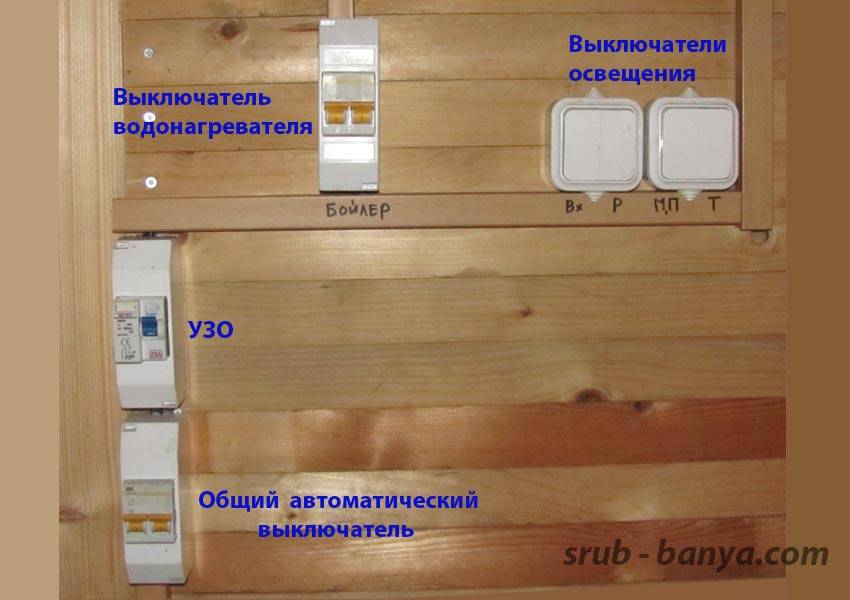

Электрические приборы во входном тамбуре.

2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А.

Далее подключается устройство защитного отключения — УЗО.

Автоматический выключатель водонагревателя.

Выключатели освещения.

После УЗО — выключатели освещения и водонагревателя.

От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО.

3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение.

УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку.
Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение.

Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе.

Монтаж проводки. Фото 1.

Монтаж проводки. Фото 2.

Монтаж проводки. Фото 3.

Монтаж проводки. Фото 4.

4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён!

Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ).

При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

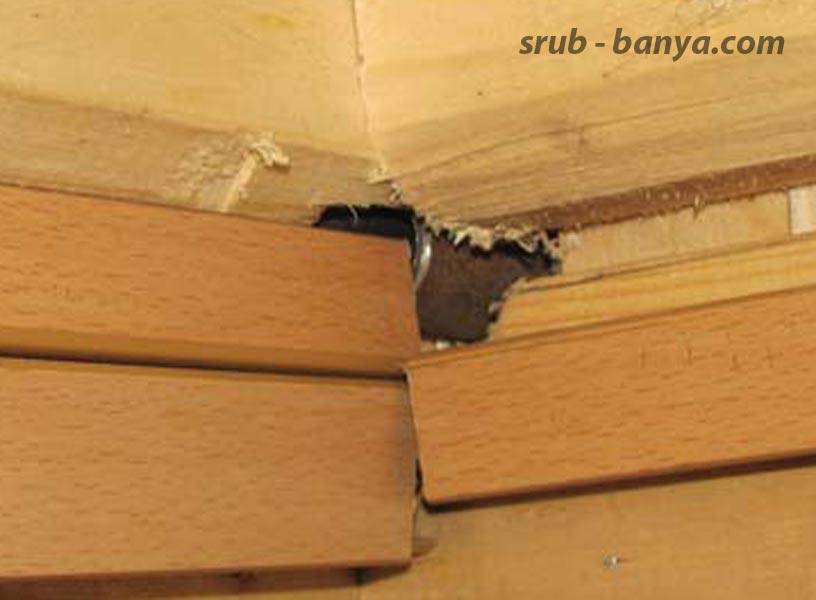

Проход проводки через перегородку — в металлической трубе.

Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты.

5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

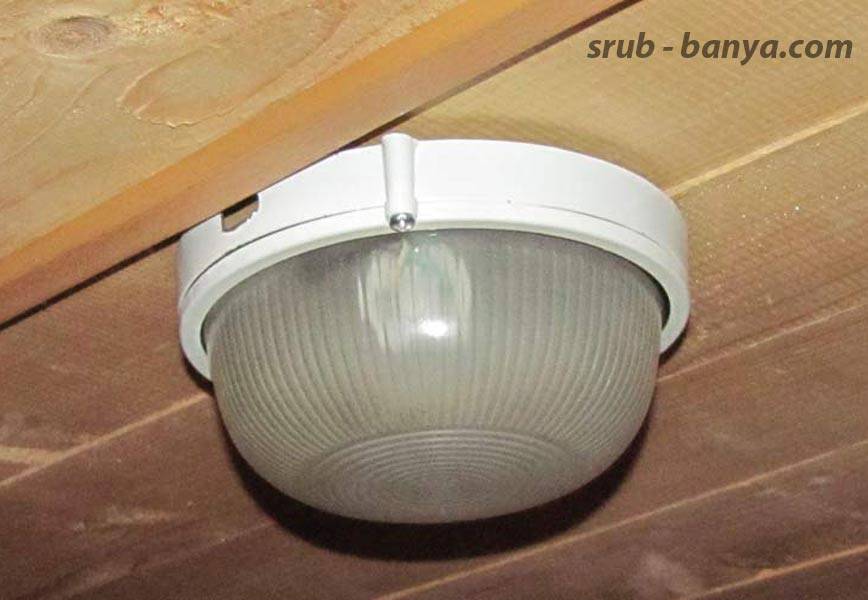

Светильник.

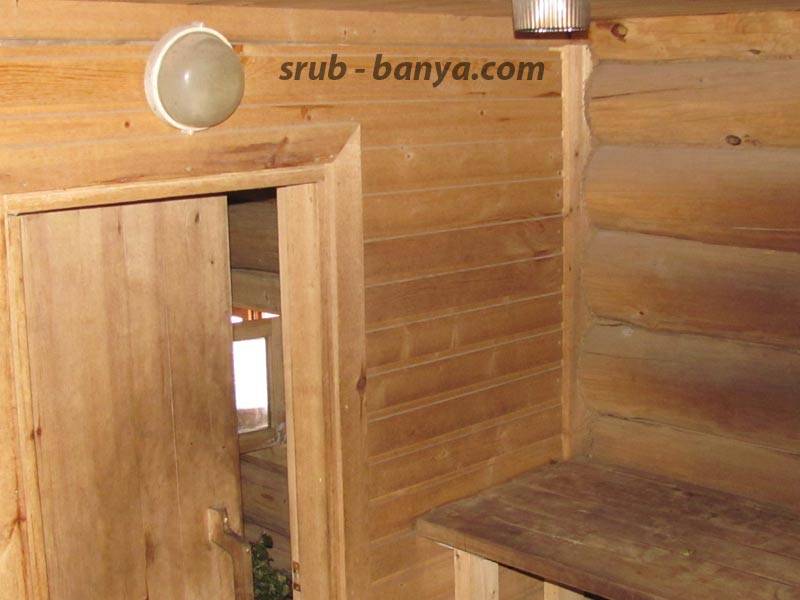

Светильник в парилке.

7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков).

Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

Электрические приборы во входном тамбуре.

8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха).

Запрещается установка выключателей в мойке и парилке.

Розетка.

9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Пошаговая инструкция, как подключить одножильный провод

После того, как приобрели УЗО и все необходимые приборы для монтажа, можно приступать к работе. Необходимо помнить, что все этапы монтажа нужно проводить последовательно и принять все меры безопасности.

Практические советы

Опытные электрики рекомендуют монтаж проводить в такой последовательности:

  • обесточить щит. Проверить наличие тока при помощи индикатора;
  • нужно позаботиться о том, чтобы никто неожиданно не включил электричество;
  • оборудование должно быть крепко защелкнуто на дин-рейке;
  • подключать устройство рекомендуют электрики по такому принципу – вверху все входящие провода, а снизу – исходящие. Данная общепринятая схема поможет избежать неразберихи при замене оборудования;
  • на проводке при подсоединении не должно быть перегибов;
  • лишние части кабеля отсоединить кусачками;
  • на 10 мм удалить с кабеля аккуратно изоляцию;
  • кабель установить в необходимые клеммы и закрепить. Необходимо следить за силой зажима – сильно закрученные клеммы быстро приведут к поломке рубильника;
  • включить подачу электроэнергии;
  • проверить доступ напряжения в рубильник при помощи индикатора.

Распространенные ошибки

Иногда случается так, что автовыключатель электроэнергии не выполняет свои функции, поэтому приходится переустанавливать заново. Чтобы избежать неисправностей, нужно не допускать таких ошибок в монтаже:

  • изоляция с провода попала под контакт. Если не снять изоляцию до монтажа, это повышает риск короткого замыкания, которое приводит к пожару;
  • подключение в одну клемму нескольких проводов с разным сечением. В этом случае хорошо затягивается только жила большого сечения, а тонкие жилы имеют плохой контакт, который приводит к оплавлению корпуса и пожару. Это происходит при подсоединении различных приборов к рубильнику. Чтобы избежать этого, нужно применять перемычки между кабелями и устройствами. Они делаются из проводов такого же сечения;
  • не соединять вместе медные и алюминиевые провода. Устройство придет в негодность по причине окислительного процесса при соединении двух металлов;
  • не стоит подключать ровный провод в клемму, а нужно загнуть его крючком, что увеличит площадь контакта и повысит производительность устройства, также такой кабель сложнее выдернуть из устройства.
