На каком минимальном расстоянии от потолка вешать кондиционер

Применение и принцип установки

Благодаря особенностям конструкции и функционирования, а также привлекательному внешнему виду и широким эксплуатационным возможностям такого устройства кассетное климатическое оборудование устанавливается в жилых помещениях, а также на объектах гражданского, промышленного и полупромышленного типа.

Единственным ограничением при использовании подобной техники является высота комнаты. В квартире со стандартной высотой потолков 2,5 м установка кассетного кондиционера исключена, так как помимо того, что конструкция подвесного потолка будет скрадывать пространство, сам внутренний блок дополнительно займёт место.

Учитывая такую особенность, главной рекомендацией при монтаже устройства является соблюдение высоты помещения, которая не должна быть ниже 3,0 м.

Соблазн установить в доме или в офисе такую технику велик, так как помимо своей основной функции — охлаждения помещения, кассетная климатическая техника способна работать ещё и на нагрев, дополнительно к тому осушая воздушную среду, если в этом есть необходимость, или в случаях, когда оборудование планируется использовать на объектах с высоким уровнем влажности. Но этим не ограничиваются возможности кассетного устройства, так как наряду с прочими функциями система кондиционирования на базе данного оборудования дополняет собой систему вентиляции. Однако эффективность притока воздуха невелика — всего 10% от общего объема. Но всё же даже столь небольшая возможность забора воздушных потоков с улицы является боле выигрышной, недели отсутствие таковой в принципе.

Монтаж кассетного кондиционера, как уже было сказано, осуществляется под потолком. Но это касается только внутреннего блока. Наружная рабочая часть оборудования располагается снаружи здания на участке несущей стены, который выбирается с учётом конфигурации помещения и особенностей прокладки соединительных трасс между двумя блоками. Уровень шума кассетного устройства невелик, так как компрессор является частью конструкции наружного блока, соответственно, внутри помещения техника работает максимально бесшумно. Внутренний блок содержит в себе испаритель, наружная рабочая часть оборудования включает в себя компрессор, конденсатор, вентилятор.

Правила установки климатического оборудования

Условия долгой, максимально качественной работы климатического оборудования:

• — приобретение кондиционера, наиболее оптимально подходящего к особенностям помещения;
• — правильная установка системы кондиционирования;
• — соответствующая эксплуатация, своевременное обслуживание оборудования.

Правила установки внешнего блока климатического оборудования

1.Стена, на которую предполагается монтировать наружный блок, должна быть достаточно прочной, чтобы выдержать его вес. Кронштейны должны крепиться именно к стене, а не облицовке фасада. Если наружная стена из газобетона, устанавливать на нее блок кондиционера не рекомендуется в силу хрупкости самого материала. В случае контакта вентилируемого фасада и наружного блока может появляться дополнительный шум. Специальные демпфирующие уплотнители помогут решить эту проблему.

2.Установка внешнего блока кондиционера должна производиться строго горизонтально во всех плоскостях во избежание проблем циркуляции охлаждающей жидкости. Лучше всего монтировать блок под навесом или на открытом балконе. Его можно установить на крыше, если квартира находится на верхнем этаже и длина планируемой магистрали не превышает 10-15 м. При этом внешний блок и коммуникационные узлы должны обдуваться потоком воздуха, чтобы избежать перегрева компрессора и выхода системы из строя. Оптимально установить блок не ближе 10 см от стены.

3.Отведение воды должно производиться в канализационный сток. В случае, когда это невозможно организовать, необходимо проследить, чтобы выводимый наружу конденсат не портил фасад здания и не попадал на прохожих.

4.Монтаж должен проводиться специалистами по установке, промышленными альпинистами или с подключением специальной техники.

Правила установки внутреннего блока кондиционера:

1.Убедиться, что электропроводка в помещении рассчитана на нагрузку в 1,5-2 кВт. Если нет, нужно провести дополнительную линию для кондиционера, подключив ее к щитку с предохранителем.

2.Магистраль от внешнего блока к внутреннему может быть проложена внутри стены или уложена в пластиковый монтажный короб.

3.Место установки внутреннего блока определяется параметрами:

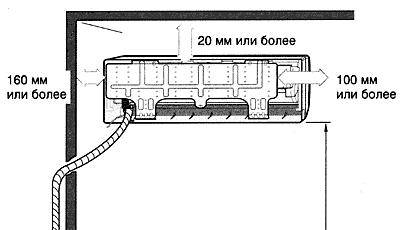

• — работа кондиционера тем эффективнее, чем меньше расстояние между внешним и внутренним блоками;
• — расстояние от внутреннего блока до мебели более 3 м. На пути тока воздуха не должно быть препятствий (мебель, шторы и т.д.)
• — доступность для сервисного обслуживания;
• — нельзя устанавливать над отопительными батареями, мебелью, вплотную к потолку;

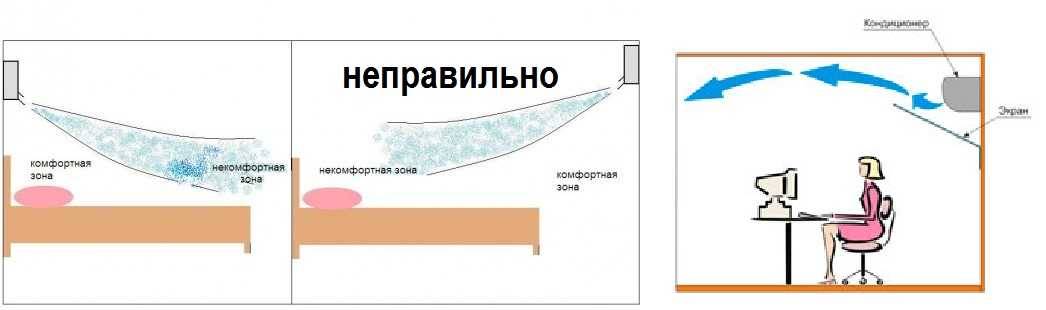

• — воздушный поток не должен попадать на зоны отдыха, рабочее место;
• — эстетические параметры.

4.Надежность крепления внутреннего блока, строгая геометрия расположения для исключения перелива конденсата из дренажного поддона.

5.После соединения внутреннего и внешнего блоков необходимо с помощью специального оборудования провести вакуумацию соединений, чтобы удалить влагу и воздух.

В какой последовательности происходит подготовка к монтажу «трассы» кондиционера

Данная последовательность будет актуальна как для владельцев квартир, так и для монтажников:

1. Сначала определяется место установки кондиционера (место расположения внутреннего блока в комнате).
2. Далее выбираем мощность охлаждения устройства.
3. Затем желательно определиться с типом «кондёра» (инверторный или on/off) и выбрать будущую модель. Сейчас при укладке «трассы» будут учтены размеры и трубки этой модели. Когда придет время приобретать кондиционер, то можно выбрать или рассматриваемую модель или любую другую (но ОБЯЗАТЕЛЬНО нужно будет учитывать размеры и диаметр трубок для нового прибора).

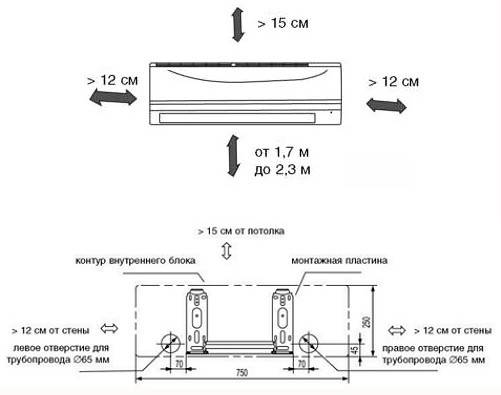

4. Согласовываем точные отступы до внутреннего блока:

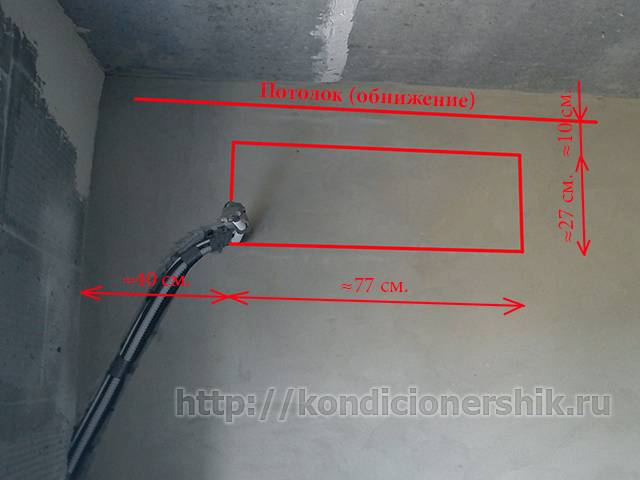

• отступ от потолка и багета;
• отступ от штор или стен.

Производится укладка «трассы» с нужным диаметром трубок. Подробнее об этом процессе напишу ниже.

1. Заказчик подводит кабель электропитания к кондиционеру и продолжает отделочные работы («трасса» штукатурится).
2. После финишной отделки блоки навешиваются на стены и подключаются к выведенным коммуникациям. Производится вакуумация системы и её запуск.

Подключение кондиционера

Имеется два проверенных метода, благодаря которым можно самостоятельно подключить устройство, а именно через розетку или с помощью отдельного провода, проведенного к электрическому щиту.

Специалисты настоятельно рекомендуют применить наиболее безопасный, эффективный способ подсоединения – персональный кабель, обеспечивающий стабильность функционирования прибора.

Поставив устройство защитного отключения, можно уберечь прибор от перегрузки сети и перепадов напряжения. Благодаря отдельной линии, есть возможность поместить модули в совершенно любом месте. Желательно учесть перечень важны требований, выдвигаемых к линии:

• медные жилы;
• наличие отдельного заземления по всей линии;
• АЗО либо УЗО;
• соответствие диаметра провода размеру, который установлен производителем.

В защитный шланг пропускают электрический жгуты, после эго помещают в соответствующий пластиковый короб, что поможет избежать повреждения целостности стен.

Требования к домашней розетке:

• желательно наличие хорошего заземления;
• подключение к щитку по автомат защите.

Чтобы правильно подключить устройство, можно использовать провод того сечения, который отмечен для конкретной модели. Нельзя тянуть провода рядом с отоплением, газом. Жгуты поместить в штробы, аккуратно закрепить хомутами.

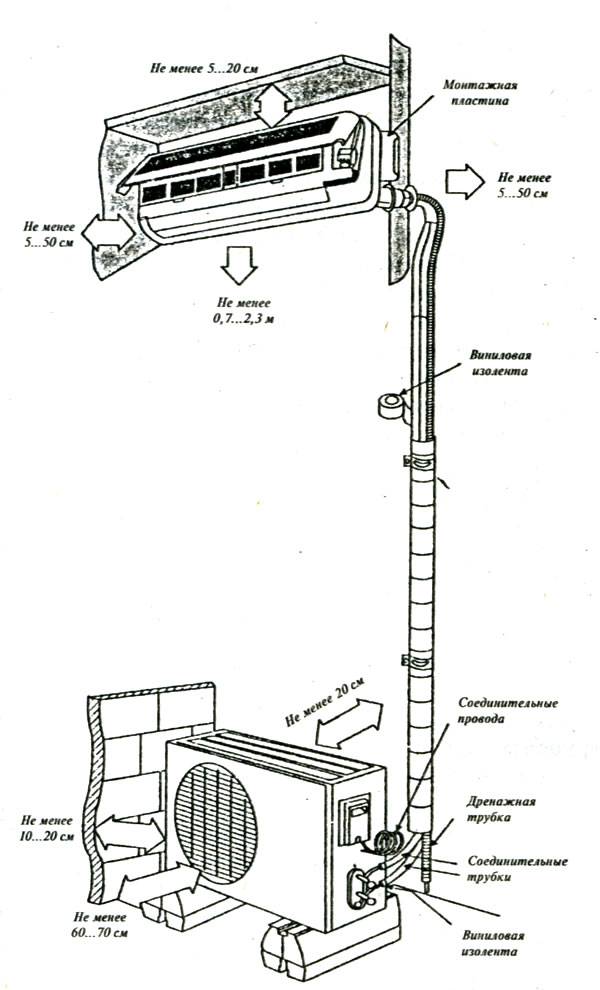

Схема расположения элементов сплит системы

Что касается принципа, технологии подключения модулей, то она абсолютно аналогична. Сперва нужно удалить переднюю панель, она выполняет декоративную функцию. Снять крышку защиты и кабельный фиксатор внизу. Кабель протянуть через проем в стене, убрать защитную изоляцию на 3 см от конца с каждой жилы. Конца вставить в клеммы, затянуть винты. Укрепить провода, установить на место крышку. Подключив блоки, следует тщательно проверить правильность всех подсоединений, сверив схемы, после чего разрешено пробное подключение.

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

• особенностей дизайна комнаты;
• где располагаются мебель и бытовая техника;
• толщины сечения электрической проводки;
• мощности используемых кондиционеров.

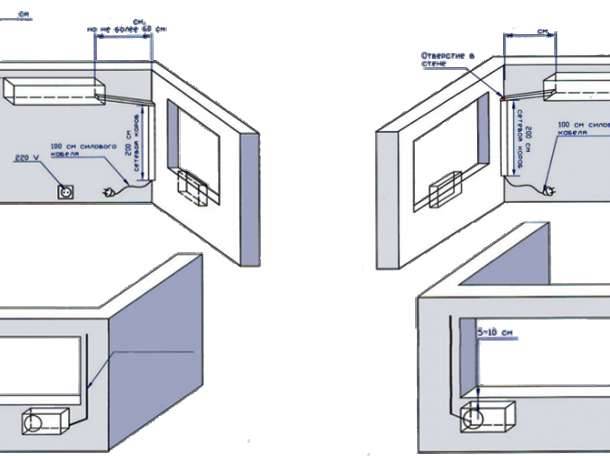

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см; расстояние от потолка до точки подключения составляет 30 см; при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см; при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см

Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его; точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника; если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

• от потолочного перекрытия – от 15 см;
• от поверхности пола – от 90 см;
• расстояние от откоса окна – 10 см;
• удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

• идеальное расстояние от потолка — 15–30 см;
• при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
• если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Виды кондиционеров потолочного типа

Для домашнего пользования используется три основные системы кондиционирования потолочного расположения:

• Подпотолочный кондиционер, по виду обычная плоская коробка, установленная на потолке с помощью кронштейнов. Охлаждает воздух внутри комнаты, прогоняя поток через внутренний теплообменник без забора воздуха с улицы;
• Кассетный потолочный кондиционер. Представляет собой кубический блок с одним или двумя теплообменниками, смонтированный на каркасе подвесного потолка. Это единственный кондиционер, полностью встраиваемый в потолок, на поверхности остается лишь лицевая панель;
• Настенно-потолочные модели сплит-систем. У данного типа кондиционеров внутренний блок располагается под потолком, рядом с оконным проемом или выходом на балкон, на небольшом удалении от наружной стены.

Кроме перечисленных вариантов, к потолочным моделям условно можно отнести канальный кондиционер, наиболее мощный из всех. Его относят к полупромышленным потолочным системам вентиляции и кондиционирования, и для квартиры он слишком велик, может использоваться для частных домовладений.

Система с приточной вентиляцией

Конструктивно такой аппарат состоит из одного или нескольких «горячих» сплит-блоков, установленных на наружной стене или фасаде здания. Вторая часть состоит из:

• Системы труб и каналов вентиляции;
• Фанкойла и теплообменников.

Эта часть оборудования монтируется в запотолочном пространстве подвесной конструкции или даже за плитами перекрытия. Очень дорогая и эффективная система, в одном комплекте высококлассный охладитель, рекуператор и вентиляция.

Вывод канальной системы на кухне

Припотолочные модели

Один из наиболее современных вариантов систем кондиционирования помещения, как правило, такое устройство состоит из двух блоков. Наружная часть практически не отличается по устройству от обычной сплит системы. Внутренний блок представляет собой плоский и широкий корпус, высотой 15-20 см.

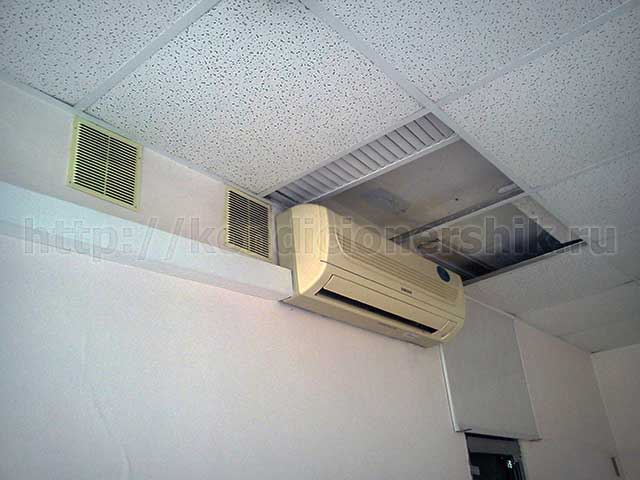

Внешний вид и способ установки подпотолочной системы

Внешний вид и способ установки подпотолочной системы

Внутренние блоки простейших потолочных кондиционеров могут устанавливаться на удалении 5-7 м от наружной стены, более дорогостоящие и совершенные модели можно устанавливать на расстоянии до 70 м от наружного оборудования. Внутри такой коробки находится теплообменник, вентилятор, фильтр и дистанционная система управления. Такие потолочные блоки кондиционера способны направлять охлажденный поток лишь в одном направлении, иногда с регулировкой угла отклонения струи воздуха.

К достоинствам моделей можно отнести эффективное охлаждение с возможностью дополнительного забора до 10 % свежего воздуха.

К недостаткам потолочного расположения «холодного» блока кондиционера можно отнести слишком стандартный вид, который подойдет не для любого интерьера помещения, как бы не пытались его замаскировать или скрыть.

Кассетные потолочные кондиционеры

Более удобным в повседневном пользовании считается кассетный вариант «холодного» блока. Это тоже потолочный вариант кондиционера, но уже не закрепленный на потолке, а спрятанный в каркасе подвесного потолка.

Комплект потолочного кондиционера

Конструктивно такой блок представляет собой корпус кубической либо прямоугольной формы с высотой стенки до 25 см. Кассетный потолочный кондиционер вставляется в одну из ячеек и крепится к черновому потолку либо к плите потолочного перекрытия. Внутри такого блока находится теплообменник, вентилятор, фильтр, а также емкость для сбора конденсата и помпа для перекачивания жидкости за пределы помещения.

Способ установки

Важно! Кассетный потолочный блок, по сути, является единственным вариантом кондиционера, обеспечивающего регулировку выброса охлажденного потока в четырех направлениях. Схема работы

Схема работы

Серьезным недостатком кассетной системы кондиционирования является необходимость в установке подвесного потолка, иным способом смонтировать внутренний блок невозможно. Кроме того, при неправильном креплении на каркасе на опорный профиль могут передаваться вибрации от работы помпы и вентилятора.

Порядок действий при установке кондиционера

Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:

1. Прокладывается электрическая проводка для подключения системы к сети.
2. Монтаж блока снаружи помещения.
3. выбор оптимального места для установки, который будет расположен выше 2 м от уровня земли;
4. фиксация кронштейнов на выбранные анкерные болты;
5. установка блока на подготовленное место (кронштейны);
6. создание в стене магистральных отверстий, диаметр которых от 50 до 60 мм для проведения всех коммуникаций;
7. монтаж гидроизоляционного цилиндра в отверстиях и соединительных коммуникаций.
8. Монтаж блока внутри помещения:
9. выбор оптимального места, согласно требованиям, описанным выше;
10. установка кронштейнов под кондиционер;
11. монтаж внутреннего блока на свое место.
12. Подключение проводки:
13. монтаж внутреннего или наружного короба;
14. стыкование медных труб, по которым будет циркулировать фреон, подключение электропроводов;
15. вакуумизация – из системы удаляется воздух и вся влага. Специальное оборудование позволит выполнить операцию примерно за 45 минут, не меньше.
16. Пробная проверка работоспособности установленного кондиционера. Для этой цели применяется специальное программно-аппаратное оборудование.

Кондиционер установлен и готов к работе.

Размещение кондиционера в гостиной

В данном помещении действуют стандартные правила, которые говорят о монтаже внутреннего блока таким образом, чтобы поток воздуха заданной температуры не попадал непосредственно на человека, но имел возможность сменять микроклимат вокруг него, постепенно регулируя температуру во всем помещении.

Учитывайте не только основную мебель для отдыха в гостиной – диваны и кресла, мягкие пуфы и кресла-мешки, но также собственные решения в зонировании. Если гостиная совмещена со столовой зоной, спальным или рабочим местом, установка кондиционера должна считаться с данными моментами.

Один из вариантов – монтаж внутреннего блока с направлением на наименее используемую зону мягкой мебели, на небольшом отдалении для снижения температурной концентрации.

Второй вариант – размещение кондиционера в гостиной, чтобы поток холодного воздуха был направлен параллельно местам для отдыха, а также на некотором удалении от диванов и кресел

Обратите внимание, как выполнена установка на следующем фото:

Выбор места для размещения

Хотя многие думают, что есть определенные критерии относительно того, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

• идеальное расстояние от потолка — 15–30 см;
• при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
• если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Что влияет на выбор места?

Выбираем место для кондиционера

Все, конечно, зависит от того, какой конструкции сам кондиционер, ведь существует оконное оборудование, а есть и более современные сплит-системы. Если это оконный, то ломать голову долго не придется

Если оконный кондиционер, то необходимо решить, в каком окне – в окне спальни, а может, комнаты? Однако прежде чем ломать голову по этому поводу, важно знать, что оконные кондиционеры возможно установить только на окно с деревянной рамой. На металлопластиковых окнах подобный монтаж не предусмотрен. Впрочем, если вам сильно хочется, можно вмонтировать и в металлопласт

Только для этого придется заказывать новое окно, адаптированное под будущую установку оконного кондиционера. Подумайте, стоит ли это того?

Впрочем, если вам сильно хочется, можно вмонтировать и в металлопласт. Только для этого придется заказывать новое окно, адаптированное под будущую установку оконного кондиционера. Подумайте, стоит ли это того?

Оконный кондиционер

Вмуровать в стену тоже не выйдет, так как оконный моноблок должен «дышать» – обдуваться воздухом. Но даже если допустить, что вам все же удалось установить оконное чудо-техники, со временем вы можете об этом пожалеть. Дело в том, что при работе аппарат издает большие шумы. Так что в доме у вас будет прохладно, но шумно. Эдакий микроклимат, который можно назвать «прохладный шум». Следовательно, в качестве условной ситуации выберем сплит-систему.

Сплит-система

Итак, вы стали счастливым обладателем кондиционера современного класса. Из чего состоит сплит-система? Из 2-х блоков: один внешний, а другой внутренний. Монтаж начинается с крепления внутреннего блока и в таком месте, где воздушные потоки не будут попадать на вас. Иначе вы рискуете слечь с ангиной или, чего доброго, с пневмонией со всеми вытекающими отсюда осложнениями. Все должно быть тщательно продумано и выполнено в соответствие с изложенными рекомендациями.

Порядок действий при установке кондиционера

Работа по установке проходит по выработанному алгоритму. Учитываются все требования и правила. Порядок установки кондиционера:

1. Прокладывается электрическая проводка для подключения системы к сети.
2. Монтаж блока снаружи помещения.
3. выбор оптимального места для установки, который будет расположен выше 2 м от уровня земли;
4. фиксация кронштейнов на выбранные анкерные болты;
5. установка блока на подготовленное место (кронштейны);
6. создание в стене магистральных отверстий, диаметр которых от 50 до 60 мм для проведения всех коммуникаций;
7. монтаж гидроизоляционного цилиндра в отверстиях и соединительных коммуникаций.
8. Монтаж блока внутри помещения:
9. выбор оптимального места, согласно требованиям, описанным выше;
10. установка кронштейнов под кондиционер;
11. монтаж внутреннего блока на свое место.
12. Подключение проводки:
13. монтаж внутреннего или наружного короба;
14. стыкование медных труб, по которым будет циркулировать фреон, подключение электропроводов;
15. вакуумизация – из системы удаляется воздух и вся влага. Специальное оборудование позволит выполнить операцию примерно за 45 минут, не меньше.
16. Пробная проверка работоспособности установленного кондиционера. Для этой цели применяется специальное программно-аппаратное оборудование.

Кондиционер установлен и готов к работе.

Добавление хладагента и запуск

После того как вакуум в устройстве создан, можно заполнять систему хладагентом. В случае сплит-кондиционеров наружные блоки заполняются на заводе соответствующим количеством, достаточным для длины трубопровода, указанной производителем. Если агрегат будет с установкой более 10 м, нужно определить количество дополнительного хладагента и долить его до открытия клапанов наружного блока. Объем на каждый лишний метр зависит от мощности системы и диаметра трубопровода. Для 1⁄4 дюймовой трубы количество добавочного хладагента составляет 20 г / м.

После заполнения фреоном запускается кондиционер с помощью пульта дистанционного управления и устанавливается режим охлаждения, проводится контроль показаний давления на манометрах, подключенных к сервисному клапану кондиционера. Давление, измеренное манометром во время работы в режиме охлаждения, представляет собой давление всасывания. Для коэффициента R410 A он должен составлять около 7,5 бара, что соответствует температуре испарения хладагента +2 градуса.

Выводы и полезное видео по теме

Чтобы лучше представить себе весь процесс, предлагаем понаблюдать, как сплит-систему устанавливают профессионалы:

А на этом видео подробно описан самый ответственный этап – развальцовка медных трубок:

Подводя итог, отметим, что самостоятельно установить сплит-систему на несущую стену вполне возможно, и штробить её не придется. Если же вы не смогли найти часть оборудования, либо не уверены в своих силах, попробуйте договориться о частичном монтаже с мастерами. Например, вы можете сами установить блоки, а прокладку трассы доверить специалистам, либо и соединить всё самостоятельно, а мастеру оставить лишь вакуумирование, дозаправку и первый запуск.

А как вы планируете устанавливать кондиционер? Считаете ли вы допустимым штробить несущие стены? Возможно, у вас есть опыт монтажа сплит-системы? Ждем ваших дополнений, вопросов и впечатлений в блоке для обсуждений, расположенном ниже.
