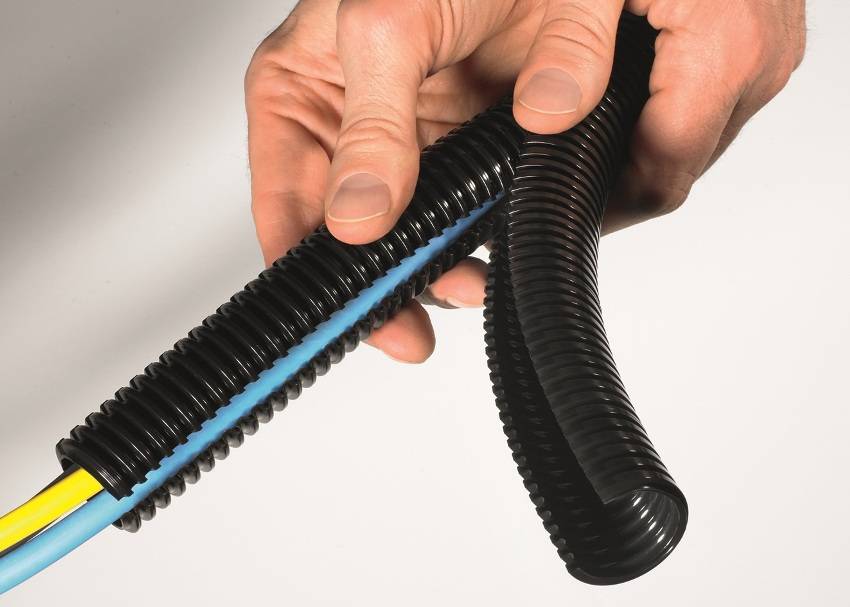

Гофрированная труба для прокладки кабелей и проводов

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

• труба электрическая ПВХ дешевле;
• не требует заземления;
• при нормальной эксплуатации может служить до 50 лет;
• может эксплуатироваться при температурах от –25 до + 70С;
• не образуют и не накапливают конденсат;
• не требуют дорогостоящей сварки;
• не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
4. При необходимости нарезают изделия на участки нужной длины.
5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

1. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
2. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
3. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

• При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
• При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
• Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
• Для соединения двух точек по прямой всегда используйте цельные куски трубы.
• При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
• При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
• Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
• Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.

Пластиковые или металлические? — вот в чем вопрос

Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.

Металлические трубы практически не применяются в электромонтаже

И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.

Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).

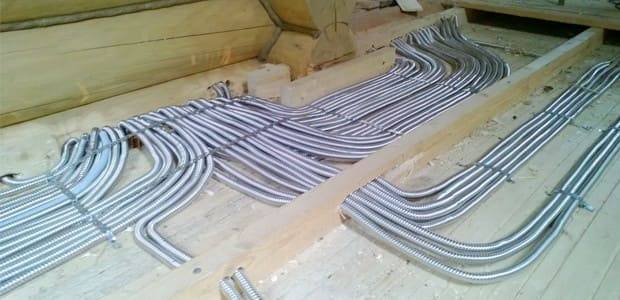

В деревянном здании для электромонтажа требуется оцинкованный металлорукав

В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.

То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.

Подробнее о преимуществах пластиковых труб

Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:

• живучесть (при правильной эксплуатации до 30-50 лет),
• легкость самой конструкции, а также простота монтажа,
• механическая прочность,
• устойчивость к коррозии,
• широчайший ассортимент размеров и крепежных аксессуаров.

Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.

Стойкость к горению — обязательное качество для электромонтажа внутри помещений

Гладкая труба из ПВХ

В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.

Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.

Наружная электропроводка требует иных решений

Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.

Гофра из ПНД с зондом для протяжки

Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.

А если закладывать в землю?

При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.

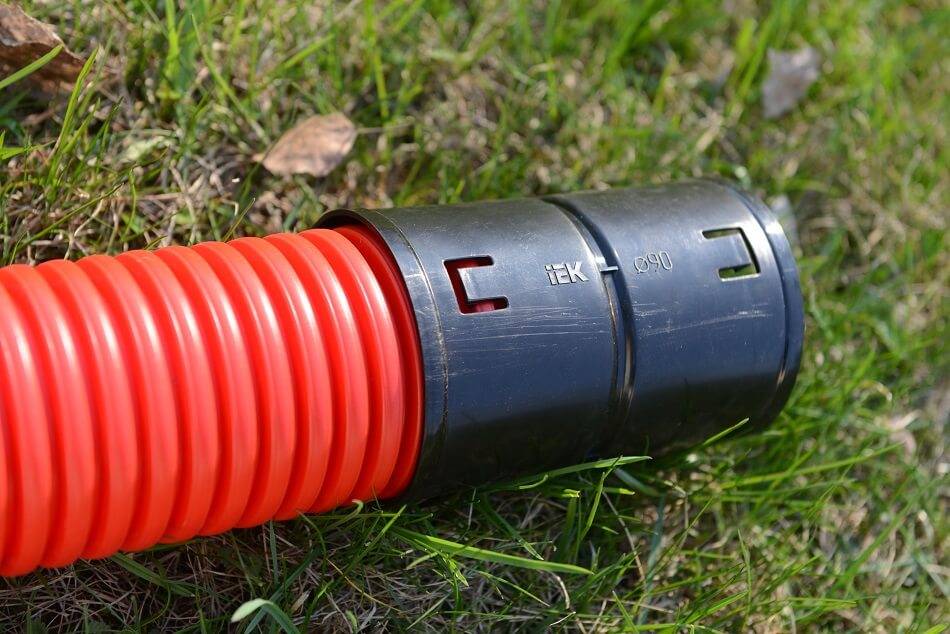

Двустенная защитная красная гофра в бухте

Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!

В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.

Для удобства и наглядности соберу рекомендации в виде таблицы

Рекомендованные материалы труб в зависимости от способа электромонтажа

А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.

Где купить

Несмотря на то, что металлическая гофрированная лента для прокладки кабелей не представляет собой дефицитную продукцию, приобрести действительно качественный материал по разумной цене не так просто, как может показаться на первый взгляд.

Поскольку прокладка кабеля в гофру имеет прямое отношение к безопасности, в том числе и пожарной, экономить на материале не рекомендуется самым настоятельным образом. Наиболее приоритетным вариантом для покупки будет продукция ведущих мировых производителей, проверенная временем и заслужившая среди специалистов хорошую репутацию.

Совершать покупки настоятельно рекомендуется непосредственно у производителя или его официального представителя. Если по какой-то причине ни первое, ни второе не представляется возможным, можно обратиться к крупным специализированным строительным супермаркетам. Только прежде, чем совершать покупку, обязательно попросите продавца предоставить сертификат соответствия. При отсутствии данного документа резоннее обратиться к другому продавцу, тем более что предложений в соответствующем секторе рынка более чем достаточно.

Закрепление клипс

С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).

Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).

Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.

Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.

Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).

Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).

Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.

Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

Правила монтажа подземных электрических коммуникаций

Нормативные требования к размещению подземных инженерных сетей, включая электрические и информационные, приведены в СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Этот документ закрепляет приоритет подземных сетей над воздушными. При прокладке подземных коммуникаций применяют двустенные гофрированные трубы из ПНД сусилием на сжатие более 450 Н на 20 см при температуре 20 °С.

Глубина укладки магистральных коммуникаций в защитных гофрированных трубах должна быть не менее 1,2 м от поверхности, а внутризоновых – не менее 0,9 м. Для соблюдения этих норм глубину траншеи необходимо увеличить на диаметр трубы и добавить еще 15–20 см для песчаной подушки.

При прокладке подземных коммуникаций используются двустенные трубы из ПНД

Если в траншее укладываются сразу две (или более) трубы, запрещаются их перекрещивание и монтаж друг на друга. Также нельзя сбрасывать грунт непосредственно на гофрированные трубы. Соединения муфт и заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс используется многопостовой кластер, куда вкладывают трубы.

Засыпка грунта осуществляется послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жёсткость, первый насыпной слой должен иметь толщину, равную половине наружного диаметра трубы. После этого необходимо произвести его уплотнение одновременно с двух сторон.

Затем насыпаются второй и последующие слои, каждый толщиной 0,3 м. Уплотнение первого и второго слоёв лучше производить ногами, третьего и последующих – с использованием средств механизации. Засорение гофрированных труб даже небольшим количеством земли или мусора недопустимо.

При прокладке подземных коммуникаций необходимо привлекать проектные организации, которые должны проводить все технические расчеты в соответствии с нормативной документацией.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

• Серые — общего назначения.
• Коричневые и черные — для запитывания бытовых агрегатов.
• Белые — для прокладки компьютерных сетей.
• Красные — для работы в условиях улицы.
• Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
• Зеленые — при инсталляции телефонных линий.
• Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

• 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
• 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
• 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
• 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
• 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Достоинства гофры для изоляции кабелей

Электропровода, телефонные и другие кабели, используемые в быту, имеют собственную изоляцию, но срок ее службы всего 3-5 лет. При этом для короткого замыкания и пожара хватит и незначительного повреждения внешней оплетки.

Еще раньше изоляция может быть повреждена из-за:

• перегрева от скачка напряжения в сети и повышения нагрузки;
• прямого солнечного света;
• повышенной влажности;
• экстремально низких и слишком высоких температур;
• механического воздействия.

Использование гофрированного рукава как дополнительной изоляции, дает двойной эффект: защиту от удара током и предотвращение повреждений самого кабеля. Применение же гофры из негорючих или самозатухающих материалов минимизирует риск пожара.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.

• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
  • При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.

  • При подземной прокладке важна водонепроницаемость, а также жесткость.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Особенности монтажа

Во время проведения открытой укладки электропроводки гофра закрепляется с помощью пластиковых клипс. Такие приспособления несложно подобрать под соответствующий диаметр трубы. Крепежные детали фиксируются дюбелями или саморезами через 20 см, после чего в них вводится кабель в защитной оболочке, затягивается до щелчков. Если монтаж осуществляется в штробу, она «сажается» на пластиковые стяжки, реже для этих целей используются дюбель-стяжки. Иногда применяются самодельные фиксаторы в виде жестяных полосок, имеющих посредине саморезы или гвозди.

Разработка трассы проводится в соответствии с определенными условиями. Недопустимо наличие резких поворотов, в которые сложно будет провести новый кабель в случае износа имеющегося. Следует придерживаться рекомендаций:

1. Протяженность участка не должна превышать 25 м, при условии, что на ней присутствует не больше 4 углов.
2. Недопустимо расположение поворотов в непосредственной близости, 5 м — минимальный промежуток. Когда же углы обязательно должны находиться вместе, рядом с ними сооружается распределительная коробка, ее можно заменить ревизионным лючком.
3. Угол поворота должен составлять 90 °C, при этом показатель радиуса выдерживается максимально большой.
4. Часто трассы малоточных кабелей и электрической проводки сооружаются параллельно. Между их рукавами минимально допустимое расстояние — 200 мм. Пересечение возможно только при соблюдении прямого угла.

Обозначенные правила распространяются на наземный и подземный монтаж проводов.

Сфера применения металлического рукава

Способы огнезащиты электрических коммуникаций

Негорючий металлорукав для электропроводки находит в области электротехники самое широкое применение. Оно регламентируется правилами устройств электроустановок (ПЭУ). Этот нормативный документ устанавливает необходимость в использовании металлоруковов при организации электрической проводки по любым сгораемым конструкциям. При этом не имеет значения, идет ли речь об открытой проводке в доме, построенном из натуральной древесины, или о скрытой под подвесными потолками проводке.

Сфера применения металлических рукавов для прокладки кабелей достаточно многообразна

Металлорукав для электропроводки обязателен к использованию с целью защиты кабелей при параллельной прокладке и пересечении трубопроводов. Особенное значение это имеет при электрофицировании объектов, расположенных в непосредственной близости к трубопроводам с повышенной температурой, а также к газопроводам.

Еще одна сфера, в которой часто используется гофротруба для электропроводки, – это прокладка кабеля внутри грунта. Благодаря своим жесткостным характеристикам, гофра не позволяет нагрузкам грунта повреждать проложенные кабели.

Металлогофра отлично защищает провода внутри помещений с разного рода агрессивными средами. Но, следует отметить, что в данном случае, согласно требованиям, сформулированным в п. 2.1.64 ПУЭ, рукав должен обязательно быть в полном герметичном исполнении.

Свойства двустенной электротехнической гофры

При выборе изделий для строительных нужд важно обращать внимание на технические параметры и наличие сертификатов. Наиболее надежной считается двойная усиленная труба из разных полимеров, имеющая:

• внешнее ребристое покрытие;
• гладкий внутренний слой.

Эти конструктивные отличия способствуют прочности и пластичности данных изделий. Повышенную пропускную способность обеспечивает гладкая стенка внутри рукавов из ПНД, которые соответствуют диаметру кабелей. Изделия выпускаются в «классическом» и комбинированном (ПНД плюс ПВД) видах.

Самой надежной считается двойная усиленная труба из разного рода полимеров

В усиленных конструкциях может использоваться фольгированная (металлическая) прослойка. Это обеспечивает защиту от повышенной нагрузки и механического давления. Жесткая двойная гофра гарантирует высокий коэффициент жёсткости, усиленный гофрорукав из ПНД выпускается с большим сечением. Эти трубы предназначаются для сложных условий эксплуатации – под почвой и внутри фальшпола, под натяжными полами и внутри цементной стяжки.
