Как рассчитать арматуру на ленточный фундамент

Расчёт композитной арматуры

Арматура из композитных материалов начала использоваться в строительной области России относительно недавно, поэтому следует затронуть некоторые нюансы, касающиеся этого материала. В виду использования при изготовлении волокон стекла или базальта, данный армирующий материал имеет значительные отличия от классической стальной арматуры по прочности в сторону положительных качеств. Наглядно оценить разницу можно из расположенной ниже таблицы.

ХарактеристикаСтальная арматура класса АIIIКомпозитная арматура
Замена диаметра арматуры при равных прочностных характеристиках, мм.84
106
128
1410
1612
1814
2016

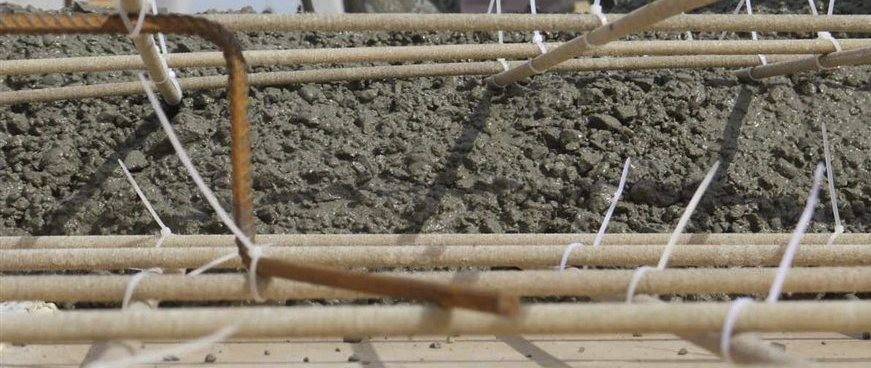

Подробнее о том что такое композитная арматура а также о методах работы с ней Вы можете в статье: композитная арматура, виды, характеристики, использование.

Исходя из этих данных, при использовании композитных армирующих стержней необходимо производить корректировку диаметров рабочей арматуры. Это означает, что проводить расчёт армирования конструкций можно для стальной арматуры, а затем изменять полученные диаметры стержней согласно приведённым в таблице данным.

Следует учитывать, что композитную арматуру невозможно согнуть на стройплощадке и она не подвергается сварке. В случае потребности в гнутых элементах, их нужно заказывать у изготовителя по подготовленным чертежам, так как изогнуть такой материал возможно только в процессе изготовления. Крепление стержней между собой осуществляется при помощи вязальной проволоки или пластиковых хомутов.

Расчёт фундамента с использованием композитной арматуры аналогичен расчёту для металлической арматуры.

Во всём остальном использование композитной арматуры ничем не отличается от стандартных стальных прутков.

Проведение работ по армированию и последующей заливке монолитных строительных конструкций требует от мастера наличия определённых навыков. При сомнении в своих силах лучше обратиться к опытным специалистам, это сэкономит время и деньги в случае возможных переделок при возможных ошибках начинающего мастера, а так же убережёт от появления возможных аварийных ситуаций.

Калькулятор веса арматуры

Сервис KALK.PRO предлагает вам использовать калькулятор арматуры онлайн на нашем сайте – вы получите результат ! Калькулятор позволяет выполнить расчет веса арматуры по известной длине (за метр), или же наоборот, рассчитать сколько метров содержится в тонне арматуры. Нормативная база для выполнения расчета основана на таблицах ГОСТ 5781-82 (устарел) и ГОСТ 34028-2016 (актуален). На выходе вы получите точные результаты, которые позволяют использовать их при составлении проектно-сметной документации и оформления дальнейшего заказа в производственную организацию.

Если вам необходимо определить количество арматуры для строительства основания – рекомендуем воспользоваться отдельными калькуляторами:

  • расчет арматуры на ленточный фундамент;
  • расчет арматуры на монолитную плиту.

В расчетах используются все возможные диаметры арматуры, такие как 6, 8, 10, 12, 14, 16, 20 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.

По умолчанию рассчитывается вес 1 метра арматуры.

Расчет веса арматуры

  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Арматура.
  3. Выберите способ расчета – Расчет веса.
  4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
  5. Укажите диаметр хлыста арматуры, мм.
  6. Введите длину металлопроката, м.

Перевод арматуры из тонн в метры

  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Арматура.
  3. Выберите способ расчета – Расчет длины.
  4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
  5. Укажите диаметр хлыста арматуры, мм.
  6. Введите массу металлопроката, кг.

Как рассчитать массу самостоятельно?

Определить вес арматуры можно и самостоятельно. Например, для расчета 1 погонного метра необходимо использовать выражение:

Формула расчета арматуры: m = π × (D2 / 4) × ρ

  • π – число Пи;
  • D – диаметр арматуры, мм;
  • ρ – плотность стали (7850 кг/м3).

Таблица веса арматуры

Диаметр, ммВес метра, кгМетров в тонне
0.2224504.51
0.3952531.65
0.6171620.75
0.8881126.13
1.21826.45
1.58632.92
2.00500.00
2.47404.86
2.98335.58
3.85259.75
4.83207.04
6.31158.48
7.99125.16
409.87101.32
4512.4880.13
5015.4164.90
5518.6553.62
6022.1945.07
7030.2133.11
8039.4625.35

Классы арматуры

Класс арматурной сталиДиаметр профиля, ммМарка стали
A-I (A240)6-40Ст3кп, Ст3пс, Ст3сп
A-II (A300)

10-40

40-80

Ст5сп, Ст5пс

18Г2С

Ac-II (Ac300)

10-32 (36-40)

10ГТ
A-III (A400)

6-40

6-22

35ГС, 25Г2С

32Г2Рпс

A-IV (A600)

10-18 (6-8)

10-32 (36-40)

80С

20ХГ2Ц

A-V (A800)

(6-8)

10-32 (36-40)

23Х2Г2Т
A-VI (A1000)10-2222Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Данные таблиц основаны на материалах из ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций» и ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций».

Способы расчета

Необходимые вычисления можно сделать вручную на основе проекта или в режиме онлайн – с помощью удобного калькулятора.

Онлайн калькулятор

Введите в программу данные, касающиеся типа фундамента, габаритов будущего строения, специфики используемого бетона, толщины основания.

Алгоритм расчета основывается на отраслевых нормативах, в результате выводятся сведения о том, сколько материала по длине и массе следует закупить до начала строительных работ. Учитывается также и метод укладки фундамента – плиточный или ленточный.

Трактовка результатов онлайн-подсчета:

  • Калькулятор учитывает, что от края плиты до арматуры остается обязательный зазор в 5 см.
  • Итоговые вычисления приводятся вместе с 10% запаса – он будет направлен на обустройство нахлестов в случае применения нескольких металлических элементов в одной линии.
  • Конечные цифры транслируются в метрах, при желании их можно пересчитать на отдельные пруты – их длина стандартно отмеряется 11,7 м.

Вручную

Чтобы самостоятельно выполнить расчет арматуры под фундамент, необходимо отталкиваться от марки оптимального в данных условиях материала. Если плитное основание собирается на непучинистом грунте (он достаточно прочен, и здесь ничтожны шансы на горизонтальное смещение здания), можно закупить ребристый пруток диаметром не менее 10 мм класса A-I.

Если обустраивается уклон, а также для пучинистых и слабых грунтов применяются прутья большего диаметра – от 14 мм.

Вертикальные связующие между верхней и нижней сеткой создаются с применением гладких изделий класса A-I, достаточно диаметра в 6 мм.


Арматура класса A-I

На итоговые цифры окажет немаловажное влияние и материал, используемый для сборки стен. Деревянные и каркасные конструкции, строения из газобетонных блоков и кирпича создадут разные уровни нагрузки на основание

Согласно общей рекомендации, небольшие, легкие здания могут быть выстроены на фундаменте, армированном прутьями с диаметром в пределах 10-12 мм, под блочные и кирпичные стены закладываются заготовки от 14-16 мм.

Из прутьев собирается сетка со стандартным шагом в 20 см, их располагают крест-накрест по отношению друг к другу. Каждый метр длины строения должен содержать в себе минимум 5 прутьев арматуры. Элементы соединяются между собой перпендикулярно, для перевязки используется мягкая отожженная проволока. Чтобы было удобнее с ней работать, понадобится вязальный пистолет либо крючок для вязки.

Конструкция ленточного фундамента

Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.

Ленточный фундамент

Достоинства ленточного фундамента:

  • высокая несущая способность;
  • простота сооружения;
  • высокая скорость возведения.

Есть у конструкции и свои недостатки:

большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод; после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

  • каркас опорного элемента квадратного профиля формируется из 4 стержней;
  • решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
  • длина элементов усиления соответствует размерам опорной колонны;
  • поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.

Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

  1. Определите длину вертикальных стержней в одной опоре.
  2. Вычислите метраж элементов поперечной обвязки одного каркаса.
  3. Рассчитайте общую длину, сложив полученные значения.

Как рассчитать кубатуру фундамента

Учитывать массу фундамента лучше рассчитывая его объем: эта цифра вам пригодится при заливке фундамента: будете знать, сколько заказывать бетона или сколько материалов потребуется закупить.

Все исходные данные уже известны: высота, ширина и длина ленты. Их перемножаете, получаете кубатуру фундамента.

Например, посчитаем объем фундамента для рассчитанной ранее ленты: длинна 44 м, ширина 30 см (0,3 м), высота 1,75 м.  Перемножаем: 44 м * 0,3 м * 1,75 м = 23,1 м3. Фактически расход, скорее всего, будет немного больше: порядка 25 кубов. На эту цифру и ориентируйтесь при заказе бетона.

Кубатура фундамента рассчитывается исходя из найденных (предполагаемых) размеров ленты: длины, высоты и ширины путем их перемножения

Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома: Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра. Подставим данные и высчитаем длину стен: 5 8=13 метров, прибавим длину внутренней стены: 13 5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия, умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли, умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

Виды и размеры

Существует две основные разновидности арматуры:

  • Металлическая.
  • Композитная.

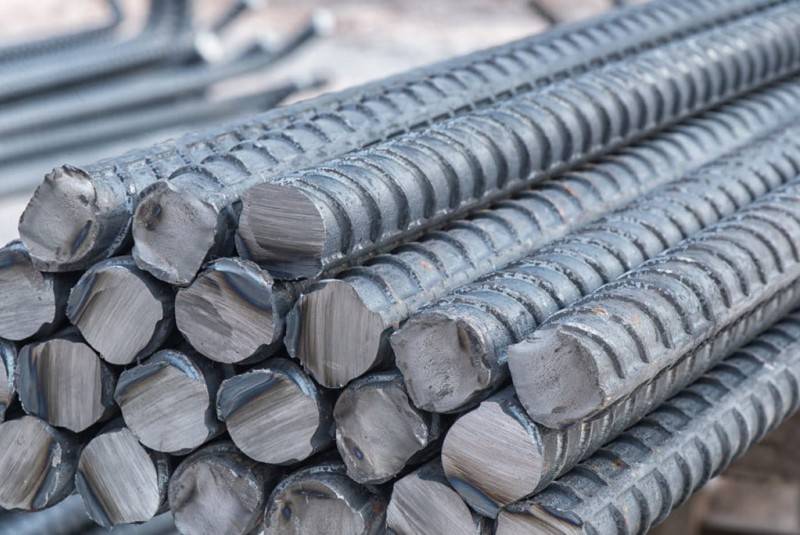

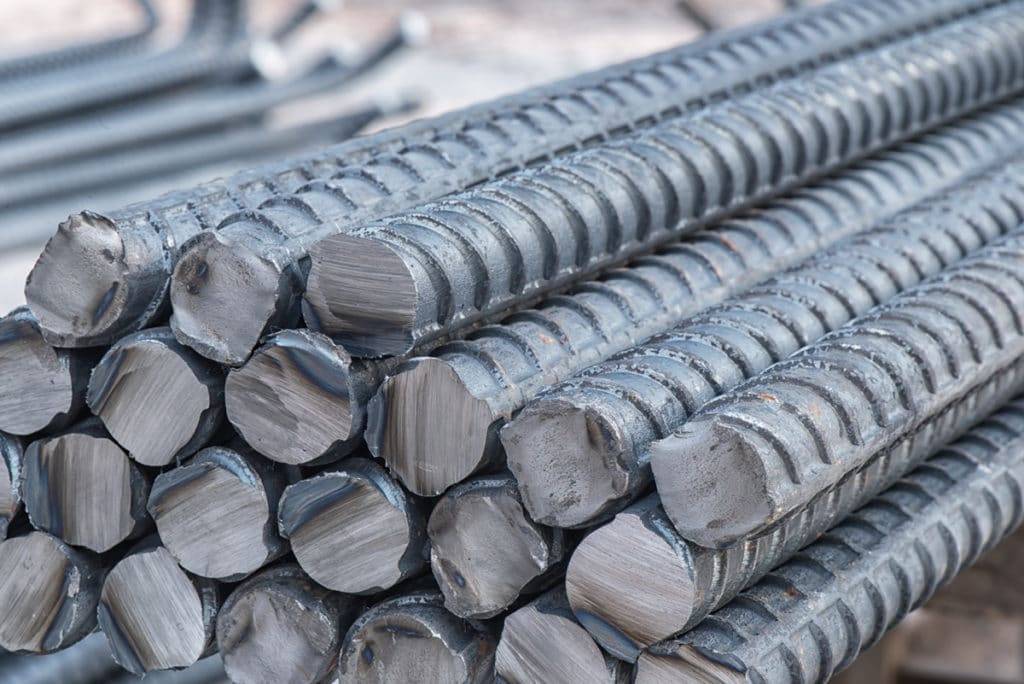

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

  • Стекло.
  • Углерод.
  • Базальт.
  • Арамид.
  • Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО! Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств

Все эти факторы ограничивают применение композитных стержней

Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».


Тяжёлый бетон приготавливают из

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы


Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т.п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

ВАЖНО! Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации. Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов

Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

  • При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
  • Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

  • Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
  • Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).

  • Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.ru

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

  • 176 метров стальных элементов класса A-III диаметром 12 мм.
  • 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Заключение

Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

  • вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
  • расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
  • показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

  • толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
  • допустимый нахлест;
  • вертикальное армирование;
  • количество стержней для П-образных хомутов.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
