Расположение и расчет арматуры в ленточном фундаменте

Арматура, требования к ней и расчет

Под фундамент здания обычно берут металлические прутья, класс А III и выше.

Сечения:

• холоднотянутый прут – не меньше трех миллиметров;
• горячекатаный – не менее шести миллиметров.

Сталь должна относиться к классу 15 или выше. Обязательна обработка составами, препятствующими возникновению коррозии.

Возможно применение и арматуры из композитных материалов. Она проще в монтаже, более упругая, более жесткая и не такая пластичная. Преимуществом композита является неподверженность коррозирующим процессам, этот материал хорошо выдерживает вертикальную нагрузку и не образует мостиков холода.

Диаметр прутков и как рассчитать их количество?

Основа арматурного каркаса: вертикальные элементы – ребристые прутки с диаметром 1-1,2 см.

Горизонтальные связующие элементы изготавливаются из монтажной арматуры с сечением в 6-8 мм.

Они необходимы для соединения вертикальных в общую конструкцию.

Верхние концы вертикальных прутьев должны выступать из бетонной смеси на высоту в десять-двадцать сантиметров от уровня заливки. Они требуются для привязки ростверка.

Объем требующихся для процедуры прутьев определяют так: общее значение диаметра их в бетонном основании не должно превышать 0,25 процентов от диаметра столба-основания. Рекомендуемый вариант соотношения диаметров 1 к 25.

Визуально расчет выглядит так:

Для столбов подойдет и пространственный каркас, в котором прутки между собой соединены вязальной проволокой. Положение фиксируется до начала бетонирования.

Чтобы получить каркас для столба в 20 см диаметром при  глубине закладки фундамента в два метра, требуется четыре вертикальных прута. Сечение не менее 10 мм, лучше двенадцать. Шаг для перевязки 50 см, а значит, потребуется четыре места горизонтальных соединений.

Принцип расчета выглядит так:

1. количество ребристых прутьев (длина) рассчитывается с учетом припуска в 200 мм, который необходим для проведения привязки ростверка. Получается, что на один столб надо (2+0,2)*4=8,8 метров прутка сечением 10-12 мм;
2. для выполнения горизонтальных соединений количество гладкой арматуры рассчитывается перемножением 0,2*4*4=3,2 метра прутка диаметром 6-8 мм;
3. чтобы посчитать объем проволоки для вязки каркаса, останется выполнить такое действие 0,3*4*4=4,8 метра.

Получив количество материала, требующегося на один столб, остается только перемножить это на общее число столбов.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

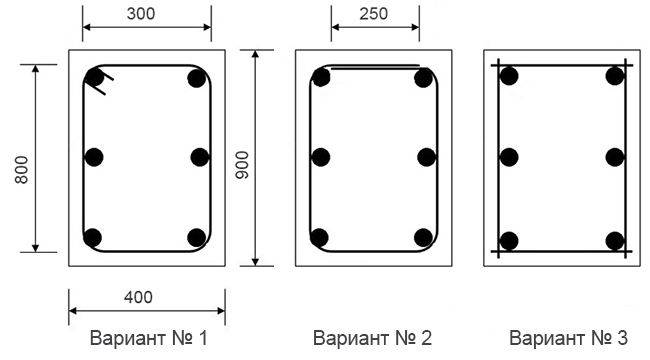

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

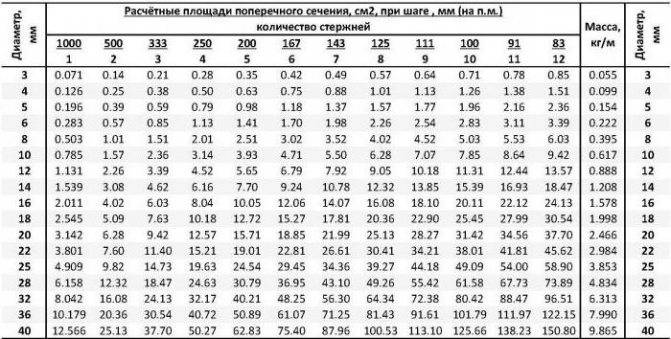

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Характеристики ленточного фундамента

Для постройки жилых малоэтажных сооружений именно ленточный фундамент является оптимальным выбором, так как в нем эффективно сочетаются практичность и доступные бюджетные затраты.

• Одна из влиятельных характеристик ленточного типа фундамента – невысокая себестоимость
• Еще одно достоинство таких оснований – средний уровень трудоемкости. Хотя этот показатель больше зависит от возможности использования спецтехники и вида самого фундамента
• Характеристики прочности – это показатель эффективности фундаментной основы
• Длительность эксплуатации и способность выдерживать механические нагрузки средней мощности — еще один характерный признак ленточных фундаментов

Ленточные фундаменты классифицируются по конструктивным признакам на:

• Монолитные фундаментные конструкции
• Сборные основания из железобетонных блоков

Кроме этого, многие технологические признаки фундаментной основы зависят от степени заглубленности в грунт. В строительной практике различаются

• Мелкозаглубленные основания, пригодные для устройства на слабопучинистых почвах и при сооружении строительных конструкций с малым весом из дерева, газобетона или каркасно-щитовые здания
• Глубоко заглубленные, устраиваемые при возведении домов на пучинистых грунтах, а также в процессе возведения кирпичных или бетонных конструкций в два или три этажа

И зависимо от вида фундамента по признакам приведенной классификации требуется верно рассчитать объем материала для заливки основания. В частности – потребуется вычислить точные показатели количества арматуры и ее приоритетные свойства.

Зачем производят армирование

В основу фундамента входит бетон, который способен выдерживать сжатие, но при этом имеет низкую прочность при изгибах и растяжениях. При постройке здания на бетонном основании нагрузка по нему будет распределена неравномерно – это способствует возникновению изгибающих моментов. Данная особенность очень опасна для бетонных конструкций, поэтому установка арматуры или армирующих сеток призваны нейтрализовать негативное влияние этих сил. Сочетание бетона, который принимает на себя сжимающие нагрузки с арматурой, воспринимающей изгибы, обеспечит надежность конструкции.

Арматура что, как, почему

Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля. Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза

Важной характеристикой арматуры является ее диаметр. В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам

В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже

Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.

Если вы интересовались покупкой арматуры, то успели обратить внимание на то, что одни образцы имеют ребристую поверхность, а другие – гладкую. Какой тип прута лучше подходит для вашего фундамента? Материал, который будет непосредственно воспринимать растягивающие нагрузки, должен иметь ребристую поверхность. Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения

В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета. Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую

Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения. В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета. Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Расчет бетона на ленточный фундамент- выбор марки

Подбор марочной прочности материала зависит от указанных данных:

• тип основания (наличие подвального или цокольного этажа);
• конструкция ленты;
• нагрузка на основание. Если закладывается ленточный фундамент, расчет нагрузки производится с учетом конструкционных, эксплуатационных, ветровых и снеговых нагрузок;
• высота залегания подземных вод;
• наличие агрессивных факторов;
• несущая способность и рельеф грунта.

Следует помнить , что марка бетона и класс бетона понятия не аналогичные!

В частном домостроении согласно СНиП допустимо принимать следующие значения:

• если подземные воды располагаются ниже климатических показателей промерзания почв – М250/300;
• если основание закладывается ниже водоносного горизонта подземных вод – М 350;
• ведение строительства в регионах с сейсмической активностью, прибрежной полосе – М400;
• при возведении легких конструкций, в том числе гаражей, бань, заборов, для организации отмостки – М200.
• бетонирование веранд, железобетонных подушек под основную конструкцию – М150;
• малоэтажное строительство, отмостка – М200;
• мансардные коттеджи, здания в два этажа, перегородки и перекрытия – М300.

Специалисты рекомендуют принимать рабочую марку бетона на 15% превышающую расчётную. Последующее наращивание прочностных свойств экономически не обосновано. Такой подход не обеспечивает существенных преимуществ. На практике бетоны марки М150 подходит для реализации каркасного строительства, возведения одноэтажных коттеджей без мансарды.

Опыт показывает, что гарантированный запас прочности можно обеспечить выбором идущего после расчётного класса. К примеру, если вычисления позволяют использоваться бетон класса В25, лучше брать класс В30.

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Требования нормативных документов к материалам для армирования

Как правильно армировать ленточный фундамент, можно узнать, ознакомившись с нормативными документами. Требования, которые необходимо соблюдать при армировании монолитного ленточного железобетонного фундамента, изложены в СНиП 52-01-2003.

Разновидности стальных прутьев, рекомендованных для армирования:

• горячекатаные гладкие или профилированные (Ø=3÷80 мм);
• термомеханически упрочненные профилированные (Ø=6÷40 мм);
• холоднокатаные профилированные или гладкие (Ø=3÷12 мм).

Важно! По сравнению с гладкими, профилированные прутья имеют лучшее сцепление с бетоном: это позволяет значительно увеличить надежность конструкции. Требования к расположению прутьев в армокаркасе для ленточного фундамента:

Требования к расположению прутьев в армокаркасе для ленточного фундамента:

• расстояние между продольными стержнями должно быть не более 0,4 м;
• шаг поперечных фиксирующих элементов должен составлять не более 0,5 м.

Минимальное относительное содержание рабочих продольных прутьев в железобетонном элементе должно составлять не менее 0,1 %.

Для вязки элементов железобетонной конструкции должна применяться только специальная стальная обожженная проволока (Ø=0,8÷1,2 мм).
