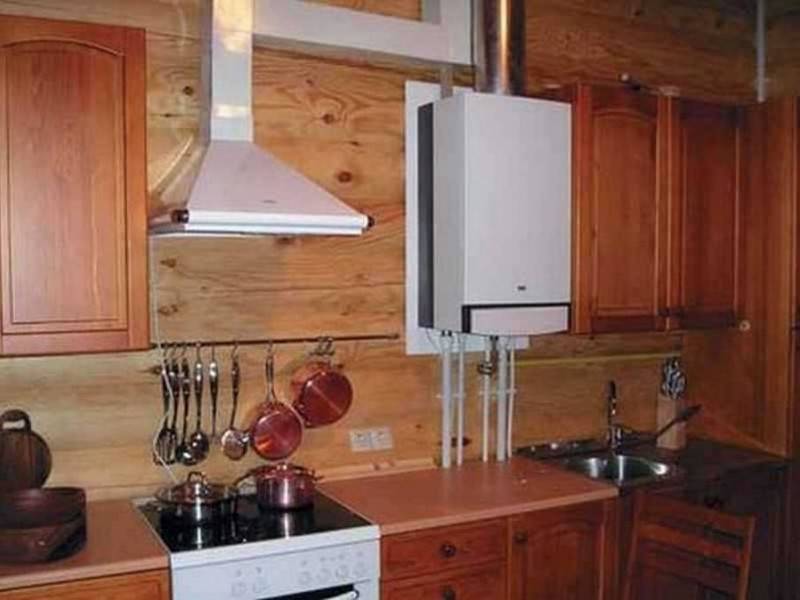

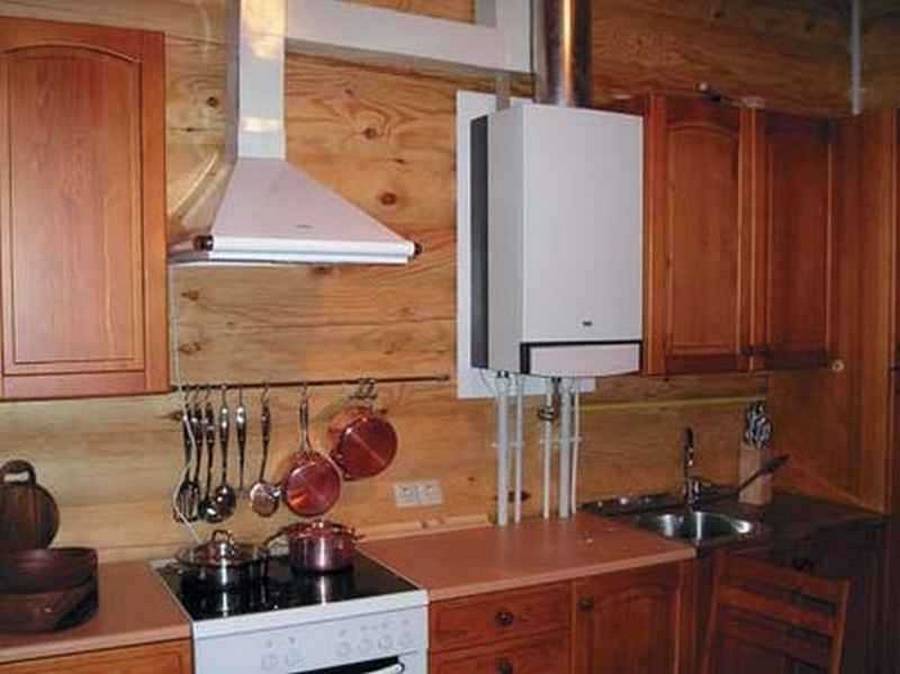

Устройство вытяжки для газового настенного котла

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

Схема работы вентиляционной системы в котельной частного домаИсточник pew.ledikycora.ru.net

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

• Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
• Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
• Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Принудительная система вентиляции или проще говоря вытяжка для котла в частном домеИсточник m.yukle.mobi

Принудительная вентиляция

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

• Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
• Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция;
В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование.

Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Особенности установки по СНИПу

При отсутствии конкретных рекомендаций в приложенных к котлу документах стоит воспользоваться стандартами СНИП, согласно которым:

1. Установка газовых котлов возможна только на стены, выполненные из негорючих материалов. Расстояние от газового котла до стены должно превышать 2 см.
2. В том случае, если стены все же подвержены процессу горения, то их необходимо защитить огнеупорным материалом. Самым распространенные варианты – слой асбеста с металлическим листом, штукатура толщиной свыше 3 см, керамическая плитка или картон из минваты.
3. По бокам расстояние от котла до стены должно составлять не менее 10 см. В том случае, если стены выполнены из горючих материалов, это расстояние увеличивается до 25 см.
4. Устанавливать газовый котел можно только на подложку, выполненную из негорючего материала. В случае с деревянными покрытиями изготавливаются специальные подставки из плитки или кирпича, которые обеспечивают необходимый предел огнестойкости. Основание для напольных устройств должно быть хотя бы на 10 см шире, чем размеры самого котла.

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности — до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

• площадь помещения более 15 м²;
• высота потолков не менее 2,2 м;
• площадь оконных проёмов более 3 см² на 1 м³ объёма помещения. Окно должно открываться полностью или быть укомплектовано форточкой;
• наличие приточной вентиляции через отверстия по низу двери (4-5 отверстий диаметром не менее 20 мм);
• расстояние от стены из негорючего материала до котла не менее 10 см. Допускается установка дополнительной цементно-стружечной плиты или металлического листа для укрытия участка стены рядом с котлом.

Стену, рядом с которой находится котёл, нужно отделать негорючим материалом

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

• в пристроенных к жилому дому помещениях;
• в отдельных строениях;
• на чердаках;
• в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Как выбрать систему вентиляции

Проектируется котельная и схема вентиляции еще на этапе строительства частного дома. Применяют три вида систем воздухообмена:

• естественная вентиляция, но для дома она может работать с перебоями, особенно если установлены окна ПВХ или в летний период, когда нет разницы температур;
• проточная вентиляция, подойдет для дома площадью до 300 квадратных метров;
• приточно-вытяжная, используется для домов большой площади.

Естественную вентиляцию можно сделать своими руками с минимальным набором инструментов. Для этого в стене делается отверстие диаметром около 20 сантиметров. , задвижка и сетка. Также помещение обязательно должно иметь окно и форточку. Эту систему можно сделать помимо основной, в качестве дополнительной.

Вентиляция для газового котла в доме может быть установлена своими руками, следуя инструкции или соответствующими специалистами. В последнем случае, необходимо заключить договор и проверить допуск специалистов.

Для монтажа вытяжной вентиляции потребуется решетка — для предотвращения попадания грязи, вентилятор с обратным клапаном, чтобы газ не попадал в дом, и труба-воздуховод. Труба должна подходить к вентилятору по диаметру. Установка довольно проста, дымоход выводится через крышу и соединяется с котлом.

Вентиляция для газового котла, имеющего закрытую камеру сгорания, имеет отличия от системы вентиляции котла с открытой камерой сгорания.

Котлы с открытой камерой сгорания должны устанавливаться только в хорошо проветриваемом и вентилируемом помещении. В основном для установки такого отопительного оборудования используются котельные. Обязательными условиями для установки котлов с открытой камерой сгорания являются окна, форточки и дверь с проемами.

Котлы с закрытой камерой сгорания используют дымоход с забором воздуха с улицы и из соседних помещений. Таким образом, котлы с закрытой камерой можно устанавливать в любых помещениях. Сейчас допускается установка агрегатов с закрытой камерой в цокольных и подвальных помещениях, требования к установке такого оборудования упрощены.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков : при мощности от 30 кВт — 2,5 м;
• до 30 кВт — от 2,2 м.

Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

   Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход  — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Согласование установки котла

Нужно пройти несколько инстанций, чтобы получить согласование на установку котла, работающего на газе. Самостоятельно, без согласований, процесс установки будет незаконен и небезопасен, и не только для владельца жилья, но и для остальных жителей дома, если котел устанавливается в многоэтажке.

1. Технические условия

На подключение к газоснабжению частного дома или квартиры придется получить в газоснабжающей организации технические условия, разрешающие эту процедуру. Для этого пишется заявление в контролирующую организацию. В нем нужно указать примерную востребованность объема газа за час. Процедура оформления длится семь — четырнадцать дней. При удачном завершении этого мероприятия, на руки будет выдан документ — технические условия установки оборудования, работающего на газовом топливе. Это и есть разрешение на подготовительные строительно-монтажные работы.

2. Проект

Имея на руках технические условия, можно приступать ко второму шагу — разработке проектной документации. Проект проведения газоснабжения включает в себя схемы прокладки газоснабжающей трубы от места установки котла до центрального газопровода.

В проекте будут указаны и участки газопровода, пересекающие участок

Если жилище находится в частном секторе, а трубопровод должен пересекать земельный участок, то составляется еще и схема газовой трубы на участке, где указывается место ее входа в стену дома. Проект разрабатывается лицензированными на подобную деятельность инженерами, на основе положений ГСН.

3. Согласование с газоснабжающей организацией

Готовый проект для согласования передают в организацию, контролирующую газоснабжение в районе проживания заявителя. Согласование проекта занимает от семи до ста дней — это зависит от объема и сложности документа. К проекту прилагают следующие материалы, касающиеся прибора отопления:

• экспертиза о соответствии котла всем требованиям, которые необходимы для обеспечения нормальной эксплуатации и безопасности;
• технический паспорт прибора;
• сертификаты соответствия техническим и санитарно-гигиеническим требованиям;
• эксплуатационные инструкции.

Все документы, указанные в перечне, оформляются производителем и в обязательном порядке должны сопровождать любое изделие такого типа

Они передаются продавцом покупателю при приобретении прибора – на это следует обращать особое внимание

В случае если проект был отклонен первый раз, заявителю выдается документ, в котором указаны причины отказа и список с подробным перечислением всех проблем проекта, требующих корректировки.

В случае одобрения проекта, его заверяют подписью и печатью ответственного лица. Этот документ является окончательным разрешением на установку отопительного прибора.

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

1. Приток воздуха располагается напротив вытяжки.
2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

• сон – 20 м³/ч;
• отдых – 40 м³/ч;
• активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

1. Перфоратор или дрель с насадкой-коронкой.
2. Пила для обработки труб.
3. Инструменты для разметки — линейка, карандаш.
4. Трубы-воздуховоды, переходники к ним.
5. Защитные решётки.
6. Переходник с обратным клапаном.
7. Защитные гильзы для перекрытий.
8. Саморезы, дюбели, монтажные хомуты.
9. Герметик или монтажная пена.
10. Ножовка.
11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
2. К стене прикладывается труба, отмечаются её габариты.
3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
2. В отверстие устанавливается труба.
3. Щели между стеной и трубой заливаются герметиком или запениваются.
4. Монтируется канальный вентилятор.
5. Прокладывается и подключается электропроводка.
6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
7. С обеих сторон трубы крепятся решётки.

отдельной статье

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон ( легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков.
  • при мощности от 30 кВт — 2,5 м;
  • до 30 кВт — от 2,2 м.
• Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
• Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м 2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка должна располагаться а сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Требования к вентиляции

Газовые котлы отнесены к устройствам повышенной опасности, потому к ним и к вентсистемам предъявляются высокие требования. Нормы и правила оборудования котельных, требования к вытяжке регламентируются СП 89.13330.2001 «Котельные установки».

Требования к зданиям и помещениям

К любому зданию, проектируемому с учетом монтажа независимого газового отопления, предъявляется ряд серьезных требований. Предусматривается выделение отдельного, оборудованного согласно нормативных документов помещения — котельной. Допускается ее создание в таких местах (список составлен с учетом уменьшения предпочтительности):

• в отдельно расположенном строении;
• в дополнительной пристройке;
• на чердаке;
• в подвале (цоколе).

Переоборудование цоколя либо подвала под котельную разрешается в исключительных случаях при выполнении условия: наличия двух вентиляционных систем — главной и дублирующей. Особенно это требование касается котельных, функционирующих на сжиженном газе. Он имеет больший удельный вес и при утечке накапливается у пола, что ведет к взрывоопасной ситуации.

К расположению настенных котлов до 30 кВт, предназначенных для отопления дачи либо небольшого индивидуального дома, требования менее строгие. Устройства имеют изолированную топочную камеру и циркуляция воздуха для них создается просто: достаточно коаксиального воздуховода, установленного в наружной стене. Он одновременно обеспечивает всасывание в камеру наружного воздуха и удаляет продукты горения на улицу.

Котлы настенной установки допускается размещать непосредственно в доме: в ванной, подсобках, кладовках, кухне.

Вентиляция для газового котла в частном доме

К помещениям с газовым отопителем напольной конструкции, предъявляются такие ограничения:

• площадь от 4 м²;
• общий объем более 8 м³, высота потолков от 2,2 м;
• ширина дверного проема — от 0,8 м;
• устройство 1-2 оконных проемов с открывающимися наружу двойными фрамугами;
• беспрепятственное поступление кислорода — устройство в оконной раме либо наружной стене технологического отверстия;
• по СНиП 31-03-2001 суммарная площадь остекления принимается до 0,05 м² на каждый куб. метр объема котельной.

Требования к монтажу котла

Согласно СП 89.13330.2001, при установке газового отопителя и обустройстве вентсистемы должны соблюдаться такие нормативы:

1. К воздуховоду допускается подключение только одного или двух котлов независимо от их расположения.
2. Должна обеспечиваться полная герметичность вентканала.
3. Швы заделываются герметиками, обеспечивающими надежную изоляцию при высокой температуре.
4. Каждый элемент выполняется из огнестойких материалов.
5. Горизонтальные участки устраиваются из двух каналов. Первый предназначается для отвода продуктов сгорания топлива, второй — для непрерывного поступления воздушного потока.
6. Очистной канал должен размещаться ниже главного на 250-350 мм.

Не менее жесткие требования к вентиляции имеются по расстояниям и размерам:

1. Горизонтальная труба размещается на удалении от потолка более 200 мм.
2. Все поверхности изготавливаются только из огнеупорных материалов.
3. На внешнем выводе трубы из стены все горючие поверхности укрываются огнестойким изолирующим слоем.
4. Расстояние от внешней стены с выходящей трубой до окончания воздухоотвода назначается от 300 мм.
5. Труба располагается от поверхности земли на удалении от 200 мм.
6. При наличии другой стены напротив трубы, расстояние до нее принимается от 0,6 м.
