Как провести летний водопровод на даче

Особенности дачного водопровода

Хорошо, если водопровод был организован уже при обустройстве дачного участка и строительстве дома. Если же нет, то никогда не поздно это исправить.

Прежде чем приступить к составлению проекта, нужно определиться, зачем нужно именно вам водоснабжение на даче? Для полива и летних огородных нужд или же для комфортного проживания в доме? От этого будет зависеть схема водопровода.

Также нужно продумать, будет водоснабжение в доме или только в огороде и ответить еще на несколько вопросов:

  • Откуда будет осуществляться забор воды?
  • Нужен летний или круглогодичный вариант?
  • Каким будет слив или канализация?
  • Где можно установить насосное и бойлерное оборудование?
  • Сколько воды потребуется для ежедневных нужд?
  • До какого уровня в этом регионе промерзает почва?
  • Насколько здесь холодные зимы?

В общем, к разводке воды на даче следует подходить со всей ответственностью и продумать все до мелочей, чтобы потом не пришлось исправлять недочеты и что-то переделывать. Нелишним будет изучить всевозможную информацию на эту тему, особенно если нет опыта подобной работы и нет человека, который мог бы помочь, подсказать.

Зимний или летний водопровод

В зависимости от того, как организована ваша дачная жизнь, бывает ли она активной зимой, устраивают летний или зимний водопровод.

Летний водопровод предназначен для эксплуатации при положительных температурах воздуха. Для этого используются металлические или пластиковые трубы, гибкие шланги. Их не нужно заглублять в землю. Прокладывают по поверхности земли так, чтобы они не мешали передвижению человека по участку. Такой водопровод может быть разборным, его составляющие убирают на зиму в подсобку

Если же он остается зимовать на участке, важно перед наступлением морозов слить воду, чтобы предотвратить его порчу

Летний водопровод для дачи не сложно сделать своими руками. Другое дело, если вода на участке используется и зимой. Устройство такого водопровода несколько сложнее. Первым делом нужно выкопать траншею, глубиной больше глубины промерзания грунта на 200-250 мм, при этом нужно учитывать данные для каждого региона. Можно сильно не заглублять трубы, укутав каждую из них цилиндрами из вспененного пропилена.

Основные виды летних водопроводов

Раньше все инженерные системы на даче преимущественно выполнялись из металлических труб. Такие системы являлись довольно дорогостоящими и в то же время достаточно быстро могли прийти в негодность из-за быстрого образования ржавчины и коррозии на открытом воздухе.

Современные материалы позволяют создавать загородную канализацию гораздо проще, быстрее и значительно дешевле.

Главной особенностью летнего водопровода перед обычным является то, что трубы закапываются неглубоко либо не закапываются вовсе. Такая система канализации не предусматривает защиты от зимнего замерзания. Само слово «летний» как раз подразумевает, что используется эта система только в летнее время.

Обычно при создании сезонного водоснабжения используют два варианта. Рассмотрим их подробнее.

Открытый водопровод

Является самым простым способом организации полива садового участка. Трубы при прокладке водоснабжения укладываются поверх земли.

Такая схема монтажа требует минимум затрат и усилий, но при этом имеет ряд недостатков:

  • Трубы могут мешать владельцу участка свободно перемещаться по своей даче;
  • В отсутствие хозяев, трубы могут быть срезаны и украдены;
  • На зиму такой водосток нужно разбирать, просушивать и убирать в укромное место. Иначе оставшаяся вода при замерзании может повредить канализацию.

Скрытый вариант

Более постоянное устройство канализации. Трубы прокладываются в неглубоких траншеях, и лишь в некоторых местах выводятся на поверхность точки подачи воды.

Скрытый вариант исключает минусы открытого типа:

  • Не создает препятствий для передвижения на участке;
  • Не нуждается в ежегодном демонтаже и последующем монтаже;
  • Подобные системы реже подвергаются кражам, так как создают дополнительные препятствия злоумышленникам при попытке воровства.

Единственное на что нужно обратить внимание при укладке подобного водопровода – это укладка труб под уклоном, чтобы перед наступлением холодов без труда можно было слить воду во избежание ее замерзания и порчи труб

Скважина

Нередко водоносные слои залегают ниже глубины 15 м. В таком случае хозяевам дачного участка понадобится бурить скважину. Такие сооружения могут быть «на песке» или «на известняке». Первый вариант намного дешевле, быстрее и проще. С бурением такой скважины при наличии необходимого инструмента вполне справится даже неопытный человек. Для обустройства этой точки водозабора понадобится стальная обсадная труба (125-133 мм в диаметре), фильтр-сетка и насос. Подобная скважина способна обеспечить водой в объеме 1 куб в час. Этого, судя по отзывам хозяев, вполне хватает для дачного участка.

Минусом скважины «на песок» является недостаточно чистая вода, что со временем (4-5 лет) приводит к заиливанию такой точки водозабора.

Скважина «на известняк», или, как ее еще называют, «артезианская», обойдется дачнику в круглую сумму. Причем пробурить ее самостоятельно хозяевам вряд ли удастся. Однако прослужит она 30-75 лет. Конкретный период будет зависеть от концентрации и количества взвесей в грунтовых водах. Выдает такая точка от 5 до 100 кубов в течение часа.

Сооружение водопроводной системы своими руками

Видео

Смотрите в конце статьи подробную видео инструкцию как провести водоснабжение к частному дому

Дачный водопровод своими руками из пластика сконструировать не сложно, если внимательно изучить все тонкости этого дела.

  • Для начала необходимо выбрать источник воды. Наиболее дешевый путь – это постройка колодца. Также для таких целей вполне может подойти песчаная скважина. Хотя самым лучшим методом является артезианская скважина. Срок ее службы складывает почти 50 лет.
  • Летний вариант водопровода. Уже из названия понятно, что это сооружение используют только в летнее время. Эта сеть может быть разборной, и постоянной. Чаще всего для в таком случае шланги просто протягивают по земле. А для постоянного летнего варианта заготовки прячут в землю, чтобы они не мешали на поверхности. Один недостаток такого сооружения – это выдержка наклона к месту подключения основной сети. В месте расположения самой низкой точки водопровода ставят вентиль для слива, чтобы сливать жидкость на период зимы.
  • Зимний вид трубомагистрали. Эта конструкция относится к капитальной системе, которую можно применять в любое время года. Для подачи жидкости устанавливают погружные насосы. Мощь такого механизма подбирается в соответствии к глубине подачи воды. Также для такого оборудования придется подключить источник питания. Кабель и водопровод разрешают сместить в одном кожухе из пластиковых заготовок для сливной трубосети. Он будет отличной защитой от замерзания и механического влияния.

Организация полива

Водопровод для полива на даче представляет собою конструкцию первой необходимости. «Дачный» этап жизни начинается с обустройства подачи воды.

Как уже говорилось, бывают временные и постоянные системы. Но, строительство любой из них начинается одинаково – это разработка проекта.

При проектировании необходимо учитывать следующие нюансы:

  • Пластиковые трубопрокатныйсартомент проводят под уклоном относительно водозаборного места.
  • На поверхность их выводят только в зонах потребления.
  • Использование полипропиленовых материалов позволит легко монтировать и переделывать сооружение.
  • Глубина траншеи для летнего водопровода должна составлять сорок сантиметров. Под проходящими грядками это расстояние рекомендуют увеличивать, иначе трубосеть можно повредить при посадочных работах.
  • Для разборного вида часто используют резиновые шланги, которые соединяют перемычками, или спецскрепками. Такое крепление дает возможность одним движением разделить или скрепить два куска водопровода.
  • Расположение грядок определяет число точек потребления. Для облегчения процесса полива советуют выводить трубу не меньше, чем в пяти местах.

Конструирование водопровода для полива своими руками

Водопровод для полива своими руками создать не трудно. После разработки проекта начинают земляные работы.

Видео

Погружной насос опускается в колодец или ставится в расположенном рядом углублении, которое утепляют. Его можно поставить непосредственно в самом доме.

Если нужно, то проводится монтаж проверяющего давление устройства и насоса. После этого трубомагистраль протягивается по траншее к другим точкам разбора воды.

Видео

При этом нельзя обойтись без установки герметичных разъемов и заземленных, защищенных от влаги розеток.

Для входа трубы в помещение ставят аварийное запорное устройство. После проверки работы дачной трубомагистрали, углубления можно засыпать землей.  Теперь можно переходить к монтажу внутри жилья.

Устройство внутри

Чтобы применение трубомагистрали было комфортное, нужно побеспокоиться о горячем водоснабжении.

Видео

Этого достигают путем установки электро- или газонагревательных агрегатов накопительного или проточного вида. На даче более выгодно ставить накопительный водонагреватель.

Полипропиленовая трубосеть “заявит” о ремонте не скоро. Этому способствуют прекрасные технические характеристики данных товаров.

Такие заготовки легко монтировать, они не бояться перепада температуры, а стыки не уменьшают герметичности в низкотемпературное время.

Видео

Дачный пластиковый водопровод принесет удобство и комфорт в уровень жизни за пределами города.

Современные материалы позволяют соорудить систему, которая позволит пользоваться всеми благами современной цивилизации, своими руками за короткое время.

А стоимость полипропиленовых материалов не создаст больших финансовых затрат при этом.

Летний водопровод на даче: особенности обустройства

В отличие от зимнего водопровода летняя система имеет существенные отличия, касающиеся не только её монтажа, но и наличия дополнительных ответвлений, например для поливки растений, обустройства душа и т.д.

Главные отличия летнего водоснабжения следующие:

  • Для прокладки трубопровода не требуются глубокие канавы. Достаточной глубиной будет 70-80 см.
  • Существенным плюсом является то, что летняя система не нуждается в утеплении
  • Постоянная система должна быть оборудована сливом для отработанной воды
  • Трубы в более простых системах подсоединяются друг к другу последовательно, в более сложных для их соединения применяется коллектор
  • В отличие от постоянной системы водоснабжения, требующей оборудования насосной станцией, системой подогрева и накопительным резервуаром, для работы временного водоснабжения хватит поверхностного насоса.
  • Летний разборный водопровод лучше всего подойдёт для регионов с продолжительностью тёплого периода около 3 месяцев. Для районов с более суровым климатом лучше обустроить стационарную хорошо подготовленную к различным условиям систему.

Трубы

  1. Какими трубами развести водопровод по дачному дому?

Как правило, давление в системе автономного водоснабжения не превышает 3 кгс/см2, центрального — 4,5 кгс/см2. Проблемы повышенного относительно нормативного давления в магистральных водопроводах успешно решаются установкой редуктора на вводе.

Температура горячей воды тоже всегда остается в разумных пределах: у бойлера уровень нагрева настраивается термостатом, а у солнечного коллектора эффективность нагрева падает по мере роста его температуры.

Раз так, на даче можно использовать пластиковые трубы — дешевые, долговечные, обладающие минимальным (и, что даже важнее, неизменным в течение всей службы водопровода) гидравлическим сопротивлением  и предельно простые в монтаже.

Конкретнее? Пожалуйста. Вот наиболее популярные решения:

ИзображениеВид труб и его описание

Холодная вода заведена в дом полиэтиленовой трубой

Напорные полиэтиленовые: применяются только для ХВС или низкотемпературного ГВС (до 40 градусов). Эластичны, в том числе при отрицательной температуре.

Не боятся разморозки. Поставляются в бухтах длиной до 200 метров. При небольшом диаметре соединяются вручную компрессионными фитингами.

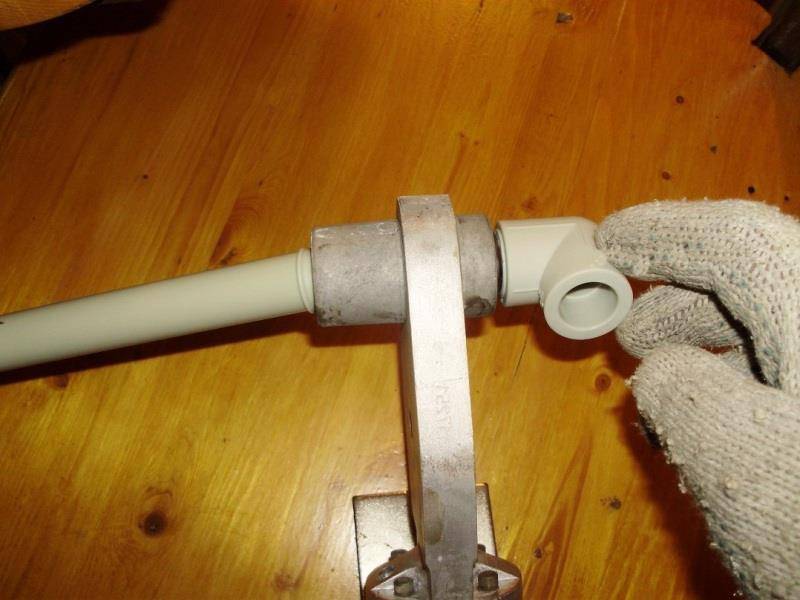

Пайка соединения полипропиленовой трубы с уголком

Полипропиленовые: поставляются в прямых отрезках, служат на холодной и горячей воде с температурой до 90°С. Соединяются муфтовой сваркой с помощью паяльника  с тефлоновыми насадками. Преимущества — минимальный вес (полипропилен — единственный полимер с меньшей, чем у воды, плотностью), крайне низкая (от 3-4 рублей) цена фитингов под приварку, высокая скоростью монтажа (от 2 минут на соединение с учетом времени его охлаждения).

Трубы PERT на складе

Трубы PEX и PERT (из модификаций полиэтилена — сшитого и термостойкого): поставляются в бухтах. Рабочее давление — до 10 атмосфер, рабочая температура — до 70-115°С (в зависимости от степени сшивки PEX и количества введенного в PERT сополимера). Монтируются на компрессионных фитингах, штуцерах с фиксирующими трубу гильзами, а в случае PERT — муфтовой сваркой. Применяются преимущественно для коллекторной скрытой разводки воды.

Структура металлополимерной трубы

Металлопластиковые: поставляются в бухтах. Между оболочками из PERT и PEX (в любом сочетании) вклеен увеличивающий жесткость трубы алюминиевый сердечник. Соединяются пресс-фитингами, требующими для обжимки дорогостоящего инструмента, и компрессионными фитингами, которые монтируются за 30 секунд с помощью пары рожковых или разводных ключей.

Если в предбаннике вода разведена полипропиленом, то за стену парилки уходит нержавеющая гофрированная труба

Источники

Вопрос с установкой источника воды самый главный во всём процессе. К счастью, основных вариантов всего три, а значит можно не бояться, что выбор системы окажется неправильным.

Колодец

Для того, чтобы его построить и использовать не нужны никакие документы. Воду из него можно накачать вручную, что будет большим плюсом, если нередки проблемы с электроэнергией.

Скважина на песок

Если водоносный слой залегает не глубоко, то бурение скважины может обойтись без большой техники. Для такой скважины пригодится сильнейшая фильтрационная система. Такие скважины будут давать воду около 8 лет.

Артезианская скважина

Будет забирать воду там, куда загрязнение с поверхности не попадёт. Производительность настолько высока, что одну скважину можно использовать для нескольких участков.

ГВС

  1. Какой водонагреватель лучше использовать на даче?

Если на участке есть только посещаемый в теплое время года дачный домик — водоснабжение  горячей водой сможет обеспечить солнечный коллектор с подключенной к нему емкостью и циркуляционным насосом.  Его достоинство на фоне прочих решений — абсолютно бесплатная тепловая энергия.

Солнечный коллектор для дачи, собранный ее владельцем своими руками

Электрический бойлер выручит владельца круглогодично посещаемой дачи. В отличие от коллектора, его производительность не зависит от времени года и текущей погоды. От более дешевых и экономичных проточных электрических нагревателей он выгодно отличается куда меньшей нагрузкой на проводку (1-3 кВт против 3,5-24).

Источник горячей воды — электробойлер

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Кессон

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станцииУтепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Разводка труб, бойлер и расширительный бак

Краткий обзор материалов и необходимых устройств

Летняя система водоснабжения состоит из следующих элементов:

  • трубы;
  • краны;
  • фитинги;
  • насосное оборудование;
  • фильтры.

Для сравнения, при строительстве зимней необходимы устройства регулировки давления (гидроаккумулятор, манометр, реле давления), автоматическая защита, водонагреватель.

Существует много вариантов автоматизированных систем, позволяющих регулировать и контролировать капельный или тепличный полив.

Для заглубления в грунт больше подходят обычные водопроводные трубы из пластика, полипропилена или полиэтилена диаметром от 20 мм до 25 мм. Особой прочностью отличаются полипропиленовые изделия с армированными слоями, например, немецкие трубы Banninger для горячего водоснабжения, имеющие характерный зеленый цвет. Однако для небольших малоразветвленных схем подойдут ПВХ трубы средней прочности белого цвета.

Шланги лучше не помещать в грунт, а использовать на поверхности. Если вы все же решили соорудить постоянный водопровод исключительно из шлангов, то выбирайте изделия с толстыми стенками, усиленные капроновыми волокнами. Срок службы их обычно не менее 15 лет.

Единственный энергозависимый элемент системы – поверхностный или погружной насос. Его следует выбирать, исходя их данных об источнике воды и характеристик самого оборудования. Например, лучшим вариантом для пруда является дренажный насос, для скважины – глубинный, а для колодца достаточно недорогой погружной модели типа «Малыш» или «Ручеек».

Выбор труб для сезонного водопровода

Для устройства садового водопровода можно использовать материалы:

  • Сталь;
  • Полипропилен;
  • Полиэтилен низкого давления.

Стальные трубы

Использование стальных труб при укладке дачной инженерной сети является самым нерациональным решением.

Достоинства стали:

  • Прочность;
  • Устойчивость к воздействию температур.

Однако, при обустройстве сезонного варианта данные плюсы не являются существенно важными. При этом минусов у подобного материала куда больше:

  • Подверженность коррозии;
  • Большой вес;
  • Обрастание грязью и солями;
  • Сложность обработки.

Трубы из полимерных материалов

Полимерные трубы являются куда более удачным вариантом для обустройства сезонного дачного водопровода.

К плюсам можно отнести следующее:

  • Они легкие;
  • Не ржавеют;
  • Благодаря гладкости поверхности на них ничего не скапливается и не откладывается;
  • Их легко перевозить даже в багажнике легкового автомобиля.

Давайте подробнее рассмотрим каждый вид пластика.

Трубы из полипропилена

Уличный водопровод из полипропиленовых патрубков беспроигрышный вариант. При этом важнейшим преимуществом ПП-труб является возможность их неразъемной стыковки довольно простым способом. Для сборки два патрубка нагревают паяльником до момента начала плавления, затем сразу соединяют их, тем самым получается довольно прочное скрепление без особых усилий. Но если вы паяете трубы впервые, то целесообразнее сначала потренироваться на ненужных кусках.

Еще одним плюсом является тот факт, что угроза протечек в подобной системе сводится к минимуму. Поэтому нет нужды волноваться за вероятные порывы и протечки при скрытом способе укладки водопровода.

Трубы из полиэтилена низкого давления

Для укладки сезонной сети из ПНД труб понадобятся только ножовка и специальный торцовочный нож конусовидной формы. Инструменты предназначены для нарезки патрубков.

Гайки на фитингах необходимо будет закручивать исключительно руками – при использовании гаечного ключа возможна перетяжка, приводящая к дальнейшим протечкам.

Металлопластиковые трубы

Металлопластиковые трубы представляют собой довольно сложную конструкцию. Первый слой – пластик. Поверх него идет клеевой слой. Следом – алюминиевый, который несет основную нагрузку. Алюминий покрыт ещё одним клеевым слоем, который, в свою очередь, защищен слоем пластика. Это действительно неплохой вариант. Трубы легкие, долговечные, не подверженные коррозии и могут выдерживать довольно сильный нажим без вреда для себя.


Схема алюминиевой водопроводной трубы

Но сложность изготовления и высокая стоимость алюминия приводят к тому, что цена на них установлена довольно высокая. Многих людей, которые готовы потратить десятки тысяч рублей, чтобы оборудовать летний водопровод на даче.

Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

Централизованное водоснабжение

Централизованное водоснабжение

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

Централизованное водоснабжение на даче

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

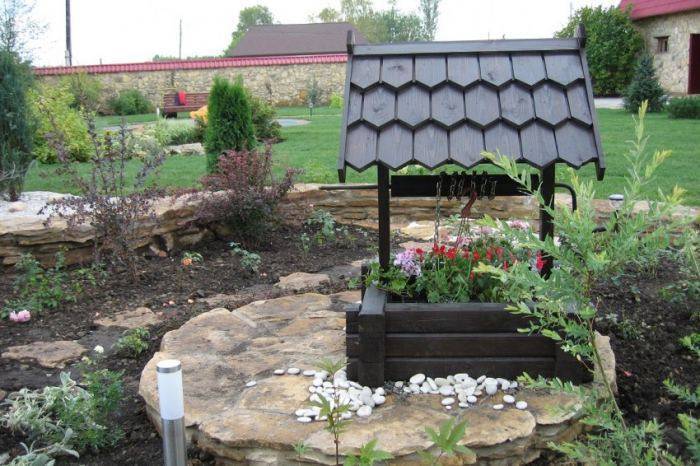

Шахтный колодец

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

Рытье колодца

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

Устройство водоснабжения из колодцаТак выглядит колодец с подведенной трубой и спущенным погружным насосом

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Поверхностный насос для дачного водоснабжения из колодцаПодключение поверхностного насоса

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

Схема водопровода из скважины

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Как провести водопровод из скважины

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

Нюансы монтажа водопровода из скважины

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
