Как установить пластиковую канализационную трубу диаметром 150 мм

Сфера применения

Изделия диаметром 150 мм чаще применяются в таких случаях:

  • устройство общественного стояка в многоквартирном доме;
  • отводы от унитазов и других сантехнических точек, оборудованных резервуаром для сбора воды/стоков;
  • переходные участки канализационной системы из дома наружу;
  • внешняя часть коллектора при условии, что общий объем стоков в сутки не будет превышать 100 литров: полимерная труба 150 мм может быть установлена как элемент автономной канализации в частном секторе, но в этом случае нужно использовать тубы рыжего цвета, свидетельствующего о том, что полимер пригоден для эксплуатации в более сложных условиях (температурные перепады, пучение грунта, статические/динамические нагрузки).

Выполнение расчетов

Чтобы система отвода стоков работала исправно и без перебоев, необходимо выполнить расчет диаметра трубопровода наружной канализации в частном доме. Расчет выполняют по формуле:

V(√h/d) > K

Где:

V – скорость транспортировки стоков по коллектору. При этом она не должна превышать значения 0,7/с. Тип скорости для каждого диаметра можно вычислить по таблице.

  • h/d – показатель уровня наполненности сточной системы при оттоке серых вод. Он состоит из высоты передвигающегося потока (h) по отношению к внутреннему диаметру коллектора. Нормой считается диапазон в пределах 0,3-0,6. Отклонение в ту или иную сторону недопустимо.
  • К — коэффициент, который полностью зависит от материала, из которого изготовлены трубы. Для туб из полимеров он равен 0,5, для элементов из чугуна и ЖБ— 0,6.

Зная эту простую формулу и, используя её при проектировании канализационной системы, можно разработать и смонтировать идеально работающую сеть для отвода стоков.

Видео:

Канализационная система

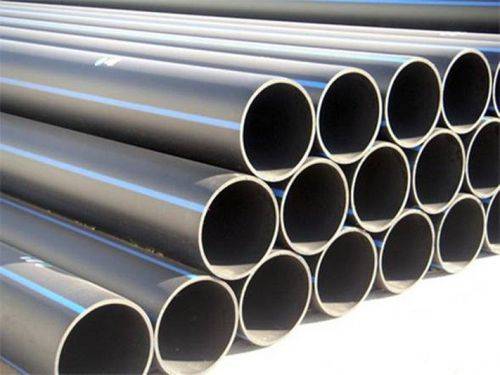

Канализационная пласт­иковая труба 150 мм – практически основа этой системы в частном доме. Она соединяет главные сантехнические приборы и емкости. Материал выбирают в соответствии с назначением: водовод, который будет обслуживать стиральную машину должен быть более устойчив к высокой температуре. На фото – монтаж канализации.

Преимуществ у такого решения масса:

  • малый вес и гибкость позволяет собрать самую сложную систему в самые короткие сроки;
  • пластиковая труба для канализации не зарастает, поскольку сам материал не способствует осаждению солей;
  • пластик не гниет и не ржавеет, к тому же не накапливает электричество;
  • по сравнению с любым металлическим изделием канализация из пластика отличается низкой ценой.

Вентиляционная система

Для вентиляции пластиковые трубы подходят идеально. Одно лишь то, что вес их намного меньше делает их куда более удобным вариантом. А большой ассортимент диаметров и инертность материала позволяет выбрать оптимальное решение.

Для вытяжки используется трубопровод как прямоугольного, так и круглого сечения в 150 мм и выше. Пластиковые воздуховоды проще монтировать и выводить на крышу. Однако сама форма способствует задержке мусора, особенно при повороте вентиляционной пластиковой трубы. Круглое сечение таким недостатком не обладает. Поэтому, например, вытяжку на кухне или ванной желательно сооружать с использованием круглого воздухоотвода.

Список преимуществ в этом случае тоже немал:

  • отсутствие коррозии – самый главный плюс материала. Стальные воздухоотводы нуждаются в очень хорошей защите, во то время как пластиковые могут быть смонтированы на любом участке;
  • монтаж прост, поскольку изделия диаметром в 150 мм имеют малый вес;
  • вытяжка такого рода легко моется и очищается;
  • поскольку вентиляционные пласти­ковые трубы 150 мм являются диэлектриками, система не притягивает и не накапливает пыль;

  • стоимость более чем привлекательная;
  • трубопровод вполне эстетичен, цвет варьируется.

Однако у пластика есть и недостатки:

вентиляционная пласти­ковая труба для вытяж­ки 150 мм не обладает столь высокой прочностью как стальная;

Внутренние сети ↑

Ещё пару десятков лет назад, до массового появления пластиковой фасонины,ни проектировщикам, ни сантехникам не нужно было думать, какой диаметр чугунной канализационной трубы использовать. Из имеющегося ассортимента 150 применялись внутри зданий редко, стояки собирали из 100 мм элементов, а всё остальное монтировали из 50. И сегодня есть любители везде всунуть «полтинники». Так проще, не нужно заморачиватmся с большим ассортиментом изделий, продумывать разводку, составлять точные спецификации. А то, что заказчик переплачивает, беспокоит не всякого исполнителя. Грамотные и пекущиеся о благосостоянии клиента сантехники предложат ему использовать элементы меньших размеров (а значит, более дешёвые) там, где это возможно. Конечно, в типовой квартире с одним стандартным санузлом экономия не будет велика. Но в большом загородном доме количество точек слива будет немалым и экономия уже заметна. Тем более существенна она будет при устройстве коммуникаций в многоквартирном доме.

Для внутренних сетей может быть использован любой доступный (50, 100 и 150)диаметр чугунной канализационной трубы или пластиковыеот 16 до 160.Рассмотрим их сферы применения подробнее:

  • Канализационные элементы диаметром 16 и 25 мм используют только для отвода незагрязнённых стоков от кондиционеров, осушителей, вентиляционных установок и прочего технологического оборудования. Конденсат, образующийся в небольшом количестве в ходе работы таких установок, представляет собой чистую дистиллированную воду.
  • 32 и более подойдёт для умывальника в ванной комнате и туалете, мойки при баре, где не будут сливать жиры, а ограничатся мытьём условно чистой стеклянной посуды (рюмки, фужеры, стаканы).
  • 40 и более — раковина для стирки, кухонная мойка, биде, стиральная и посудомоечная машины, раздельные сливы ванны и душевой кабины.
  • 50 — комбинированный слив ванны и душа, трап в полу ванной, душевой, постирочной.
  • 60 — горизонтальный «лежак», если к нему подключают более трёх приборов без унитаза.
  • 75 — горизонтальный «лежак», если к нему подключают более пяти приборов без унитаза.
  • 100 чугун и 110 пластик — унитаз, вертикальные «стояки».

Диаметр трубы для канализации в частном доме большего, чем 110, размера,редко используют внутри коттеджа и никогда в квартире.

Какими бывают пластиковые трубы для канализации?

То, почему именно пластиковые изделия применяются для устройства стоковых систем чаще всего, понятно каждому, кто хоть раз сталкивался с подобной задачей. Они легкие, мобильные и недорогие, а также заметно выигрывают у некоторых видов металла (например, у чугуна) по прочностным характеристикам. Особенно важный фактор в пользу пластика, касающийся именно канализационных сетей, — это инертность к агрессивным кислотным средам. Понятие «пластик» на самом деле включает в себя множество разновидностей термопластов или их комбинаций, но в широкой продаже встречается несколько вариантов изделий, а именно:

  1. Из полиэтилена (ПЭ): высокого давления (ПВД) – используется для системы внутренней разводки, низкого давления (ПНД) – более высокопрочный материал, возможна даже прокладка в траншеи.
  2. Из поливинилхлорида (ПВХ);
  3. Из полипропилена (ПП).

Тип материала труб подбирается индивидуально, в зависимости от назначения системы. Если необходима постройка разводки внутри квартиры или дома, оптимальным выбором будет полипропилен. Он отлично переносит любые температуры (рабочая — до +70С, благодаря чему стал популярен даже в сфере устройства отопительных систем), что не будет лишним, если в канализацию попадает отработанная вода из бытовой техники. Более бюджетные поливинилхлоридные изделия способны выдерживать менее высокие температуры (до +60С, при условии кратковременного повышения), поэтому они подойдут для стоков смешанного типа.

В системах водоотведения применяют как гладкие, так и гофрированные полимерные трубы

Кроме этого, трубопроводы для канализации могут быть гладкостенными, гофрированными либо профилированными. В последнем случае внутренняя стенка будет гладкой, а наружная – ребристой. Такие изделия имеют наилучшие эксплуатационные характеристики: они обладают кольцевой жесткостью гофры, но при этом не так подвержены засорам. Профилированные трубы в основном используются для укладывания в землю.

Проверка системы на герметичность

Проводятся специально для выявления всех протечек, некачественной сборки и определения плохого крепления. Для этого заглушкой закрывается выход канализации. Систему заполняют водой, не поднимаясь выше первого этажа. На стыках не должно быть протечек, таким образом, подтверждается надежность и герметичность системы.

В принципе, проложить канализацию у себя дома, не очень сложное дело. Для хорошего мастера эта работа не станет проблематичной, она даже будет интересной.

Конечно, новичку не стоит браться за такую работу. Ему придется столкнуться с решением многих проблем, которые требуют строительного опыта и знания технологического процесса. Эту работу быстро сделают профессиональные мастера с высоким качеством.

Источник

Приспособления для врезки и как их использовать

Ситуация, когда нужно осуществить подключение уже к функционирующей канализации, может возникнуть в любой момент. Покупка новой посудомойки или стиралки, установка умывальника или крана, подключение трубы отопления — все вышеперечисленное является причиной для врезки в систему канализации.

Современный рынок готов предложить потребителю широкий ассортимент разнообразных переходников, являющихся идеальным вариантом решения для каждой конкретной ситуации. Выполнить подключение с их помощью не составит проблем. В настоящее время существует два наиболее распространенных способа врезки:

адаптер

  1. Использование адаптера. Такой вариант применяется, когда проводится врезка в канализационную трубу 110 или 100 миллиметров. Кстати, когда осуществляется врезка в канализацию 110, размер адаптера будет составлять 50 миллиметров.
  2. Применение пластиковых штуцеров. Этот вариант используется при монтаже к трубе с диаметром от 32 до 40 миллиметров.

Для выполнения качественной работы с адаптером стоит соблюдать следующий перечень простых действий:

  • Полностью ограничить доступ воды.
  • Присоединить коронку на дрель и электроинструментом сделать отверстие нужного размера в трубе.
  • Если применяется адаптер с болтами, тогда деталь надевается на трубу, а болты затягиваются.
  • При монтаже без элементов крепежа, поверхность предварительно обезжиривается, прикладывается врезка и затягивается гайка.
  • Чтобы не образовалось протечек, стоит дополнительно промазать место соединения герметиком.

Качество проведённой врезки в систему канализации позволит владельцу жилища избежать ремонта всей системы и без лишних проблем подсоединить новый сантехнический или бытовой прибор.

Диаметр труб канализации

Разница между величиной диаметров объясняется двумя причинами:

  • в момент смыва в туалете через сантехнический прибор проходит большой объем воды;
  • в унитаз нередко попадают твердые фракции и предметы, способные засорить трубу, если у нее небольшой размер сечения.

Но в таком случае возникает вопрос, почему диаметр труб у ванных небольшой, а ведь через них проходит значительный объем стоков в момент их опустошения. Объясняется эта особенность просто.

Дело в том, что проходимость трубы для канализации соответствует данному параметру в ее наиболее узком месте, а им является выпуск ванны. У него диаметр канализационной трубы минимальный, и он прикрыт специальной решеткой. Поэтому нет смысла в использовании в ванной комнате изделий большого сечения.

Если рядом с унитазом установить биде, тогда диаметр все равно не должен превышать 100 миллиметров, поскольку одновременная работа двух сантехнических приборов, если и случается, то крайне редко.

Способы монтажа

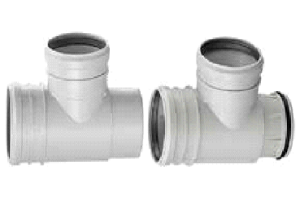

При использовании резиновых уплотнителей монтаж тройника на канализационную трубу не представляет труда.

Для этого, необходимо:

  • убедиться в наличии уплотнительного кольца в раструбе канализационной трубы;
  • нанести на участок тройника без раструба слой силиконового герметика;
  • вставить тройник в раструб магистрали до упора.


Аналогичным образом производится монтаж узкого конца трубы в раструб тройника на его противоположном конце и установка труб, сифонов и др. в отверстие для ответвления.

Исключение может составлять только подключение, непосредственно, к тройнику сливных (сильфонных) шлангов и участков трубопроводов с меньшими диаметрами.

Для чего, необходимо, воспользоваться специальными резиновыми манжетами.

При клеевом способе соединения требуется выполнение большего числа операций, связанных с предварительной подготовкой деталей.

Процесс соединения включает следующие этапы:

  • резка трубы (подгонка длины тройника);
  • снятие фасок;
  • зачистка места реза от заусенцев;
  • очистка и обезжиривание поверхностей;
  • нанесение клеевого состава;
  • соединение деталей.

 Для резки, применяют:

  • ножовочное полотно с мелкими зубьями (по металлу),
  • абразивные круги угло-шлифовальных машин («болгарок»),
  • специальные инструменты (труборез).

 В этом случае, образуется минимальное количество заусенцев и задиров, что облегчит дальнейшую обработку.

Снятие фаски под углом в 45 градусов производят с обеих (внутренней и внешней) сторон реза.

Используют для этого острый нож или специальный инструмент, предназначенный для чистовой обработки среза пластика.

Такая операция облегчит простое соединение деталей.

Заусенцы, после реза, удаляют с использованием мелкой наждачной бумаги.

Место реза, в обязательном порядке, очищают от стружки и пыли, оставшихся после обработки, при помощи сухой ветоши.

Гладкая поверхность деталей является гарантией их плотного соединения и равномерного распределения клеевого состава по всей площади, что необходимо для герметичности и надежности.

Очень важно!
Не рекомендуется резать и обрабатывать мокрый пластик, поскольку удалить остатки стружки и пыли после обработки будет весьма проблематично. Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!. Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!

Их наличие в месте клеевого соединения может привести к нарушению его целостности и протечкам!

Для обеспечения равномерной адгезии клеевого состава по всей площади соединения обе склеиваемых детали очищают от загрязнений и обезжиривают.

Использовать для этой цели можно растворитель, поставляемый в комплекте с клеем.

Клей наносят кисточкой, равномерно, на внутреннюю поверхность раструба и внешнюю поверхность тонкого конца тройника (другого фитинга) или трубы.

Рекомендуется обработать место соединения клеевым составом поверх склеенных деталей. Это позволит устранить мелкие огрехи и пустоты и добиться более надежного соединения.

Аналогичным образом выполняют второе соединение тройника и подключение к ответвлению трубопроводов или сифонов (для подключения посудомоечной машины).

Тройники, существенно, облегчают прокладку канализационных систем. Все работы можно сделать своими руками. Последнее, актуально, для внутренних сетей квартир и частных домовладений.

В предлагаемом видеоролике посмотрите, как производится подключение различной сантехники к канализации при помощи пластиковых фитингов.

Параметры различных типов труб

Параметры конструкций канализации частных домов не превышают 110 мм, многоквартирных домов – 160 мм и более. При установке канализационной системы рекомендуется использовать конструкции с одинаковыми параметрами.

Результаты подсчета во многом зависят от объема стоков

По этой причине важно провести расчет с учетом количества сантехнического оборудования

Также стоит обратить внимание на пропускную способность канализационной трубы

Перед проведением расчетов также выполняется разметка точек установки сантехнического оборудования с учетом поворотов и мест соединения. При установке системы в многоквартирном доме высчитывается множество показателей (коэффициент сопротивления, скорость транспортировки стоков и многое другое). Однако при бытовом монтаже в квартире или частном доме можно не производить таких сложных расчетов.

Трубы из разных типов материалов имеют различные диаметры:

  • Пластиковые конструкции. Для внутренней системы обычно используются изделия с параметрами 32 мм, 50 мм и 110 мм. Для наружных систем подходят конструкции с параметрами от 110 мм;
  • Конструкции из ПВХ. Стандартные параметры: 32 мм, 50 мм и 110 мм. Для наружных систем канализации используются конструкции параметров 110-500 мм. Толщина их стенок может достигать 15 мм;
  • Чугунные конструкции. Для монтажа внутренних конструкций используются очень редко. Самые распространенные параметры: 50-300 мм. Существуют и изделия больших размеров. Параметры можно узнать, посмотрев на маркировку изделия.

Для того чтобы выбрать изделие с нужным диаметром, нужно посмотреть минимальные параметры отвода к конкретным сантехническим приборам. Вся информация дана в технической документации оборудования.

Размеры:диаметр и длина канализационных труб ↑

Диаметр чугунных труб канализации и фасонных частей к ним ограничены лишь тремя размерами: 50, 100 и 150 мм. Габариты меряют изнутри, с учётом толщины стенок наружный размер фасонины заметно превосходит внутренний. Недостатки «чугунины» всем известны: громоздкость, сложный монтаж, потеря герметичности соединений со временем, немалая цена.

Ассортимент типоразмеров «чугунины» довольно скуден

Производители популярных сегодня полимерных изделий предлагают гораздо более широкий ассортимент. Диаметр пластиковых труб для канализации измеряется снаружи и варьируется от 16 до 1200 мм.

Наиболее распространённые типоразмеры внутренней пластиковой канализации

Зачем нужно такое разнообразие? Во-первых, расширяется сфера применения и возможности трубопроводных систем. Во-вторых, благодаря наличию различных типоразмеров появляется возможность более экономно подбирать изделия для решения тех или иных задач. Чем меньше диаметр канализационной трубы, тем ниже её стоимость. В-третьих: деталь меньшего размера легче встроить в тонкую перегородку. К примеру, наружный диаметр канализационной трубы 50 из чугуна по раструбу составляет 76 мм, что не позволяет разместить её в шести сантиметровой перегородке стандартной железобетонной сантехнической кабины. А вот пластиковая труба 40, имеющая ширину по раструбу 49 мм, помещается в тоненькую стеночку без проблем.

Выбор пластиковой канализации чрезвычайно разнообразен как по габаритам, так и по конфигурации. На фото — элементы для прокладки внутри зданий

Какой длины бывают канализационные трубы? Для внутренней разводки: 250, 500, 1000, 1500 и 2000. Для наружной к вышеперечисленным добавляются 3000 и 6000.

Механический метод стыковки без пайки: варианты соединений

Пайка как метод стыковки секций трубопроводов чаще используется при шефмонтаже на производстве. В быту наиболее популярны технологии экспресс монтажа без сварки.

Проверенная временем практика стыковки без использования специального инструмента обеспечивает высокое качество соединения пластиковых труб без пайки с помощью муфт.

В основе широко известного метода применение фасонных деталей. С их помощью можно не только обеспечивать продолжение контура водопровода, но и изменение его направления, распределения рабочей среды или перекрытие потока.

Преимущества технологии монтажа без разогрева:

Готовые изделия из полипропилена этим способом соединить дешевле, чем металлические за счет малой стоимости фитингов.

Соединения пластиковых труб без пайки с помощью муфтИсточник stroy-podskazka.ru

Исполнение фитингов обеспечивает возможность ручной сборки полноценной инженерной системы дренажа, водопровода, канализации.

Размер и технические возможности деталей определяются их конфигурацией (формой, толщиной стенок, комбинированием).

Соединение при помощи обжимных фитингов

Выбирая, как соединить пластиковые трубы для водопровода без пайки, многие люди часто применяют способ обжимных фитингов. При таком способе соединения исключается процесс нагрева смежных деталей. Специальная муфта при механическом воздействии (обжиме) надёжно фиксирует внутри два конца трубок, оснащённых уплотнительными кольцами. После монтажа переходника места стыковки смазываются силиконовым герметиком.

Переход с металлопластика на полипропилен при помощи фитингов — незаменимый способ стыковки труб из разных материалов.

Плюсы этого метода:

  • для монтажа используется минимальный набор инструментов;
  • соединение трубопровода можно доверить даже новичку;

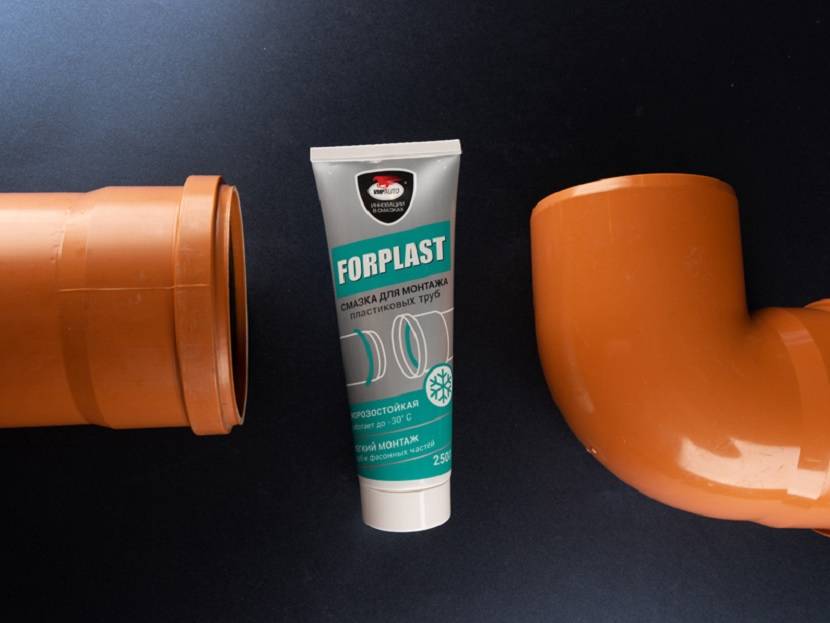

Пример смазки, применяемой при монтаже полипропиленовых трубИсточник construct.smazka.ru

в месте установки обжимного фитинга создаётся надёжное соединение;

Такой метод, прежде всего, хорош тем, что может использоваться при обновлении чугунного водопровода полипропиленовыми аналогами. Также этот способ востребован при сборке отопительных систем, в том числе монтаже радиаторов.

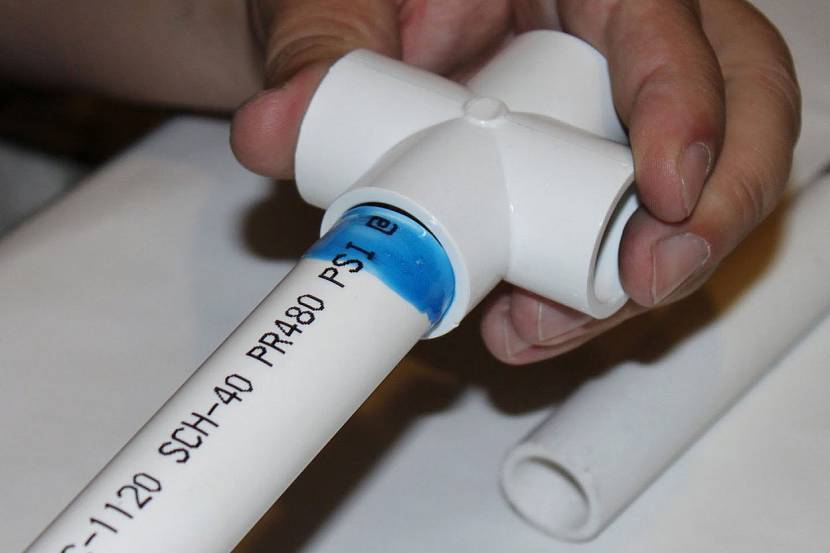

Соединение при помощи клеевых составов

В числе вариантов стыковки, позволяющих обойтись без специального оборудования – применение монтажных клеевых составов.

В составе клея базовым является поливинилхлорид, замешанный на растворителе. В него производители также добавляют различные присадки и пластификаторы для улучшения адгезии в местах стыковки.

Преимущества метода:

  • стыковка изделий при помощи клеящего средства обеспечивает собранной конструкции необходимые характеристики прочности и герметичности;
  • по окончании работ в месте монтажа образуется надёжное соединение, незаметное при визуальном осмотре;
  • для стыковки не требуется наличие специальных навыков.

Подгонка полипропиленовых труб перед склеиваниемИсточник www.asvshop.com

Как осуществляется монтаж на клей

Перед тем как соединить полипропиленовые трубы, нужно подготовить необходимые детали, инструменты и обеспечить условия для монтажных работ.

Поверхности, на которые будет наноситься клеевой состав, следует обработать обезжиривателем. Для нанесения состава подойдёт кисточка с щетиной из натуральных материалов. Также рекомендуется обеспечить температуру в помещении в диапазоне от 5 до 35 градусов.

Учитывая то, что детали трубопровода будут состыковываться с минимальным зазором, достаточно будет тонкого слоя клея. Удержание труб до момента схватывания обычно не превышает 20-30 секунд. По завершении работ рекомендуется хорошо проветрить помещение, при этом следует избегать сквозняков.

Разновидности деталей

Разнообразие канализационных отводов

Отводы для создания систем канализации классифицируют по множеству признаков:

  • материалу;
  • размеру;
  • конфигурации;
  • способу присоединения.

Повороты и угловые соединения на 90 градусов называют отводами, детали, обеспечивающие угол присоединения 30 или 45 градусов, считают полуотводами.

Для сборки единой системы из разных по диаметру деталей служат специальные переходники, исключающие утечки в стыках. В продаже они встречаются под названием «восстановитель раструба».

Материал изготовления

В изготовлении сантехнических отводов применяют различные материалы, имеющие достоинства и недостатки. Широкое распространение получила продукция, выполненная из пластика: полипропилена, поливинилхлорида. Дома старой постройки оборудованы канализацией из чугуна.

Изделия из этих материалов при монтаже не требуют использования каких-либо электрических приборов. Собрать единую конструкцию просто своими руками, для соединения один конец изготавливают в виде раструба, а другой — в виде гладкой трубы с выборкой на конус.

Монтаж полиэтиленовых деталей потребует применения специальных паяльных станций. В стенке фитинга вмонтирована нагревающаяся проволока. После состыковки деталей на спираль подаётся напряжение, она разогревается и сплавляет составные части. Такие канализационные системы делают «раз и навсегда». Изменить конфигурацию коммуникаций можно только демонтажными работами с последующей пайкой новых соединений.

Размер фасонных частей

Для внутренней канализации жилых зданий самыми востребованными размерами труб и, следовательно, отводов для них считаются изделия с внутренними диаметрами от 40 до 110 или 150 мм.

Пластмассовые отводы (полипропиленовые и из поливинилхлорида) унифицированы и поставляются в розничную сеть в основном с диаметрами 40, 50, 110, 150 мм. Для стока из стиральной машины можно приобрести трубы и фасонные части к ним размером сечения 25 мм, ванную и посудомоечную машину можно подключить к водоотводам с внутренним проходом 40 мм. Для стояков используют трубы 110 или больше, оборудованные отводами на 110 и 50 мм.

Чугунные канализационные отводы имеют условный внутренний проход 65 мм, при этом сама труба выпускается с внешним диаметром 81 мм. Для стояков применяют трубу с внутренним диаметром 100 мм и внешним 118 или 125 и 144, соответственно.

Конфигурация фасонных частей

Виды отводов для канализации можно увидеть в каталогах любой фирмы, производящей сантехнические системы. В списке изделий присутствуют:

  • крестовины одно- и двухплоскостные;
  • тройники;
  • отводы и полуотводы;
  • ревизии;
  • отводы с редукцией, где к основной трубе большего диаметра присоединяется меньший размер;
  • бутылки — переходы с меньшего диаметра на больший.

Пластик с чугуном

Как соединить чугунную канализационную трубу с пластиковой при замене участка старой канализации?

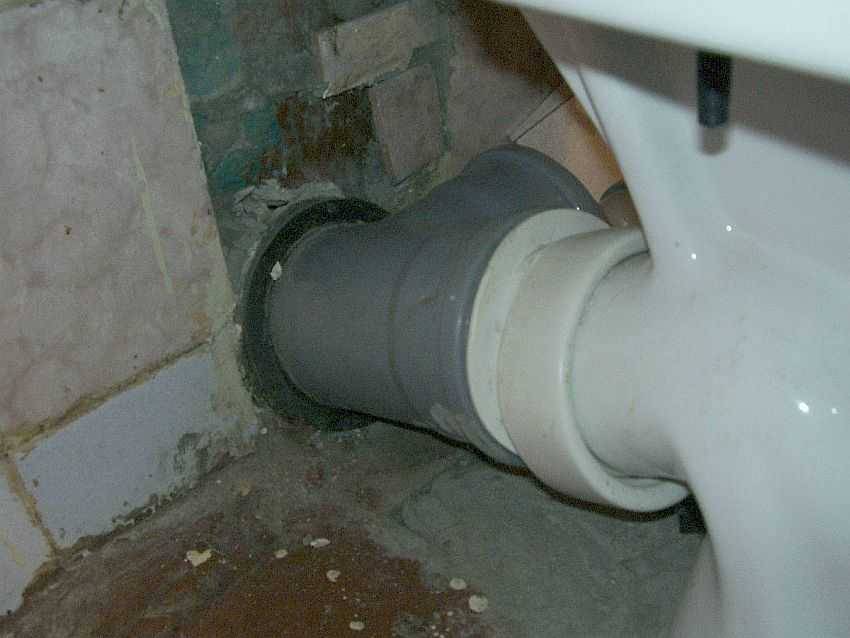

Пластиковая труба вставляется в чугунный раструб соответствующего диаметра через резиновую манжету — уплотнитель. Раструб нужно предварительно очистить от ржавчины, отложений и остатков старой заделки (цементного раствора и каболки). Не помешает нанести между раструбом и манжетой силиконовый герметик: внутренняя поверхность раструба почти всегда имеет значительные неровности;

Уплотнительная манжета — переходник.

На фото хорошо виден выступающий за край чугунного раструба край манжеты.

Здесь манжета диаметром 50 мм использована для подключения обвязки ванны через пару пластиковых полуотводов.

Чугунная труба номинальным диаметром 100 мм входит в раструб пластиковой 110-миллиметровой канализации после зачистки поверхности от наслоений краски и ржавчины. И в этом случае с торца трубы желательно снять фаску (с помощью болгарки с кругом по металлу или обычного напильника);

Пластиковый тройник натянут на зачищенный от наслоений ржавчины чугунный стояк.

Переходник с чугуна на пластик. Его отличительная особенность — расширенный раструб с толстой уплотнительной манжетой.

Особый случай

Отдельным пунктом я упомяну соединение колена сифона под раковиной с раструбом старой чугунной гребенки (внутриквартирной канализации). Теоретически это соединение должно быть герметичным. Зазор между раструбом и коленом часто приводит к появления в ванной или на кухне устойчивого запаха канализации.

В зимние холода фановый вывод стояка канализации может полностью замерзнуть.

Штатная герметизация соединения в большинстве комплектов обвязки для раковины ниже всякой критики: она представляет собой пластиковую полукруглую заглушку с прокладкой из жесткой резины.

Часто проблема герметизации решается цементом или оконной замазкой. Бессмысленно и беспощадно.

Положение может спасти манжета для унитаза с верхним бачком, выполненная в форме двух резиновых цилиндров разных диаметров. Она натягивается узкой стороной на колено, а широкой — на чугунный раструб, после чего про посторонние запахи в квартире можно забыть.

Манжета для соединения унитаза со сливной трубой верхнего бачка.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Наименование сантехнического прибораДиаметр пластиковой канализационной трубыУклонРасстояние между центральным сливом и сифоном
Ванна40 мм1:30100-130 см
Душ40 мм1:48150-170 см
Унитаз100 мм1:20до 600 см
Раковина40 мм1:12от 0 до 80 см
Биде30-40 мм1:2070-100 см
Кухонная мойка30-40 мм1:36130-150 см
Комбинированный слив — ванна, мойка, душ50 мм1:48170-230 см
Центральный стояк100-110 мм
Отводы от центрального стояка65-75 см

Как видите, в основном используются пластиковые трубы для канализации диаметром 30-40 мм. Только для унитаза необходим намного больший размер — 100-110 мм. Это связано с особенностью функционирования — необходимо в короткий промежуток времени отвести большое количество воды. При этом в трубе должно остаться место для воздуха, иначе он сорвет водяные затворы на другой сантехнике и «ароматы» из канализации попадут в помещение.

Пример подключения унитаза

При устройстве надо помнить еще несколько правил:

  • В системе не следует делать поворотов на 90°. Если есть такая необходимость, поворот составляют из двух уголков по 45°. Резкие повороты — проблемные места, в которых часто образуются засоры, а также через такие углы плохо проходит трос для прочистки канализации.

    Правильно выполненный поворот

  • Чтобы стоки не застаивались в трубах, их укладывают под уклоном (величину уклона смотрите в таблице).
  • Возле разветвления устанавливают фитинг с прочистным отверстием, закрывающимся герметичной крышкой (ревизия). В этих местах чаще всего образуются засоры, так что такая мера явно не лишняя- вам не придется «добывать» пробку через ближайший сантехнический прибор. Кстати, если рядом стоит какое-то устройство, которое легко отсоединить от канализации, можно ревизию не ставить.
  • При продвижении к стояку диаметр пластиковых канализационных труб остается постоянным или увеличивается. Уменьшения быть не должно. Все места сужений забиваются очень быстро.

    Главное — ничего не забыть

  • В совмещенном санузле расстановку сантехники планируют так, чтобы унитаз оказался ближе всех к стояку. В противном случае запахи будут более чем неприятные — твердые фрагменты будут оставаться на отводах.

Еще надо не забыть об утеплении или обогреве вывода канализации в частном доме. Вертикальный участок, который идет от вывода до входа в траншею, необходимо хорошо утеплить. Дополнительно часто используют греющие кабели для труб. В случае с канализацией они обычно прокладываются снаружи, закрываются затем теплоизоляционным материалом.

Вот, вроде и все. Правила нехитрые, но если вы их будете соблюдать, работать все будет долго и безотказно.

Установка с минимум засоров

Для этого необходимо придерживаться определенной технологической последовательности:

Когда труба прокладывается с поворотом, лучше создавать сразу два изгиба, каждый должен равняться 45 градусам. В таком повороте намного реже будут появляться засоры. А когда будет спускаться вода, шум будет намного меньше; Засорение канализационного трубопровода может происходить из-за некачественной внутренней поверхности изделия

Если она негладкая и имеет хоть небольшую шероховатость, на внутренней поверхности начнут скапливаться отложения, которые с течением времени превратятся в большой засор; Поэтому очень важно чтобы на стыках не было заусенцев и других неровностей. Гладкая внутренняя поверхность может быть испорчена необработанными торцами труб

Оставшиеся заусенцы сделают ее шероховатой.

Пластик с чугуном

Как соединить чугунную канализационную трубу с пластиковой при замене участка старой канализации?

Пластиковая труба вставляется в чугунный раструб соответствующего диаметра через резиновую манжету — уплотнитель. Раструб нужно предварительно очистить от ржавчины, отложений и остатков старой заделки (цементного раствора и каболки). Не помешает нанести между раструбом и манжетой силиконовый герметик: внутренняя поверхность раструба почти всегда имеет значительные неровности;

Уплотнительная манжета — переходник.

На фото хорошо виден выступающий за край чугунного раструба край манжеты.

Здесь манжета диаметром 50 мм использована для подключения обвязки ванны через пару пластиковых полуотводов.

Чугунная труба номинальным диаметром 100 мм входит в раструб пластиковой 110-миллиметровой канализации после зачистки поверхности от наслоений краски и ржавчины. И в этом случае с торца трубы желательно снять фаску (с помощью болгарки с кругом по металлу или обычного напильника);

Пластиковый тройник натянут на зачищенный от наслоений ржавчины чугунный стояк.

Переходник с чугуна на пластик. Его отличительная особенность — расширенный раструб с толстой уплотнительной манжетой.

Особый случай

Отдельным пунктом я упомяну соединение колена сифона под раковиной с раструбом старой чугунной гребенки (внутриквартирной канализации). Теоретически это соединение должно быть герметичным. Зазор между раструбом и коленом часто приводит к появления в ванной или на кухне устойчивого запаха канализации.

В зимние холода фановый вывод стояка канализации может полностью замерзнуть.

Штатная герметизация соединения в большинстве комплектов обвязки для раковины ниже всякой критики: она представляет собой пластиковую полукруглую заглушку с прокладкой из жесткой резины.

Часто проблема герметизации решается цементом или оконной замазкой. Бессмысленно и беспощадно.

Положение может спасти манжета для унитаза с верхним бачком, выполненная в форме двух резиновых цилиндров разных диаметров. Она натягивается узкой стороной на колено, а широкой — на чугунный раструб, после чего про посторонние запахи в квартире можно забыть.

Манжета для соединения унитаза со сливной трубой верхнего бачка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
