Как выбрать саморегулирующий кабель для обогрева водопроводной трубы

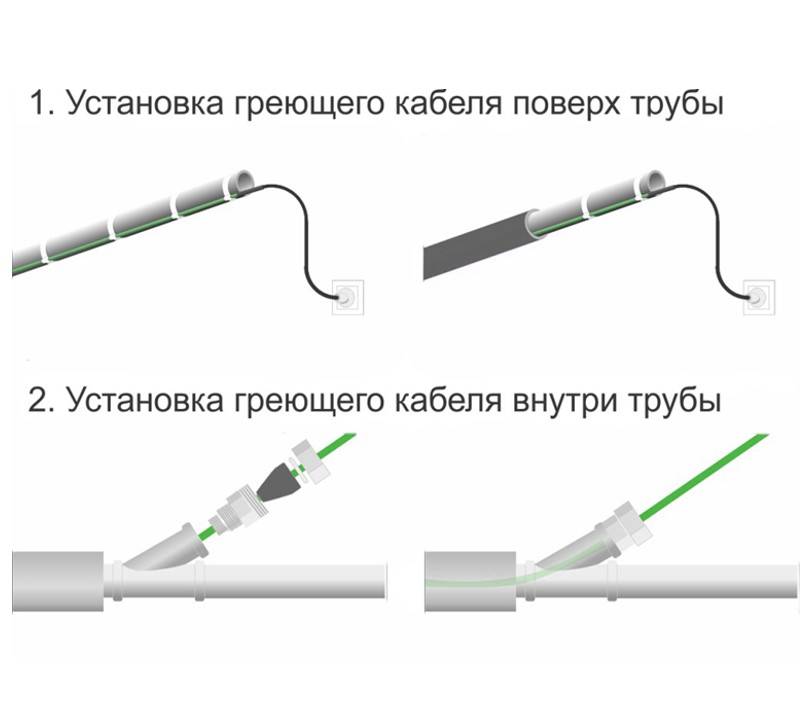

Варианты монтажа кабеля

Прежде чем решить, как подключить греющий кабель, стоит уяснить, что существуют разные виды провода — для внутреннего и внешнего крепления. Внутри трубы монтаж нагревательного кабеля осуществляется через сальник. Оконечная муфта для греющего кабеля должна быть обязательно герметичной во избежание КЗ, а наружная оплетка не должна выделять токсины. Укладка нагревательного кабеля для наружного монтажа должна выглядеть так: равномерными витками вокруг трубы либо нитью вдоль нее, сверху алюминиевый скотч, потом поролоновый или полиуретановый утеплитель. Поверхность трубы освобождается от пыли, грязи, а также от элементов и инородных тел, которые могли бы нарушить изоляцию. Существуют различные схемы для подключения кабеля как изнутри, так и снаружи труб.

В каких случаях кабель прокладывают в трубе?

Греющий кабель внутри трубы устанавливается, когда водопровод уже эксплуатируется и промерзает изнутри зимой. При прохождении водопровода через плиты перекрытия или цоколь, снаружи завести кабель для обогрева водопроводной трубы не получится. В таких случаях используется круглый кабель с хорошей изоляцией, в комплект, поставляемый изготовителем, входит и сальниковый узел. В место подсоединения вводится тройник, куда вкручивается уплотнительная втулка. Для нагрева таким кабелем подходят прямые либо незначительно изогнутые участки трубы. Если пропустить кабель для обогрева через кран либо вентиль, или подобный другой участок водопровода, велик шанс повредить изоляцию. Этот момент заслуживает пристального внимания, потому что в случае повреждения греющего кабеля его придется извлекать из трубы целиком.

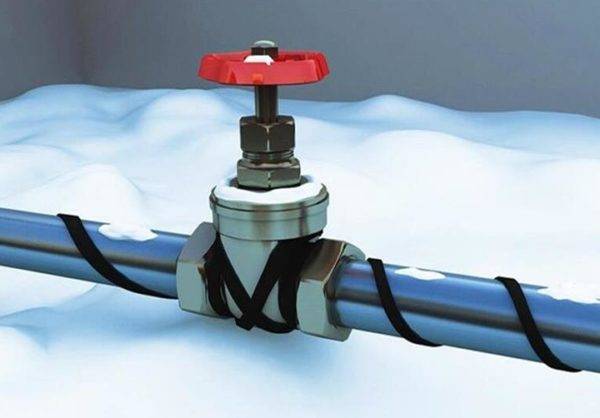

Монтаж поверх трубы

Чаще всего обогрев водопроводных труб производится путем наружного монтажа. Наиболее распространенным и простым является подключение вдоль трубы греющего кабеля, причем можно подсоединить несколько нитей. Он крепится где угодно, но не вверху трубы. Во-первых, трубы промерзают снизу, а во-вторых, сверху на кабель рано или поздно упадет что-нибудь тяжелое, повредив его. Его также можно пустить по трубе спиралью. После подключения как саморегулирующийся, так и резистивный кабель крепится алюминиевым скотчем либо хомутами с шагом не реже 30 см. При использовании полимерных труб принимаются меры к дополнительной теплоизоляции – готовая конструкия оборачивается фольгой. Термодатчик располагается поодаль от кабеля, чтобы повысить точность замеров.

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

В таком случае при использовании резистивных или зональных проводников вы не сможете добиться комфортного баланса. Единственный вариант сделать это – разбить комнаты на части в зависимости от температуры пола в обычных условиях, но это трудоемкий и кропотливый процесс, подразумевающий монтаж терморегуляторов и датчиков тепла.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

Устройство и виды саморегулирующих греющих кабелей

В настоящее время активно применяются два вида кабелей для труб – резистивный и саморегулирующийся.

Первый из них нагревается при прохождении по нему электрического тока. Источником тепла является обыкновенный проводник с высоким сопротивлением. Естественно, что количество тепла всегда будет одинаковым в зависимости от собственных параметров кабеля.

Для регулировки в цепи управления нагревателем устанавливается термореле, дающее возможность регулировать степень прогрева. Для этого можно использовать устройство, применяемое в теплых полах.

Он состоит из проводника в мощной изоляции, который укрывается в герметичной внутренней оболочке из пластика. Внутри ее размещается цветная нить, являющаяся идентификационным признаком, своего рода маркировкой. Поверх оболочки наматывается оплетка из луженого медного провода, выполняющая роль защитного экрана. Наружная оболочка изготавливается из стойкого полимера.

Кабели резистивного типа могут быть одно или двухжильными. Вторые стоят не6сколько дороже, но применяются чаще, поскольку требуют более простого подключения. Если к одножильному нагревателю питание нужно подавать к двум концам, то двухжильный достаточно подключить к розетке с напряжением 220 вольт обычной евровилкой.

Вторым недостатком одножильных кабелей является невозможность его резки на нужную длину, в таком виде он работать не будет. Если приобретен проводник большей длины, то придется использовать полностью.

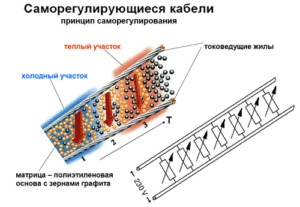

Совершенно по иному принципу работает саморегулирующийся обогреватель.

Источником тепла в нем является матрица, устанавливаемая внутри которой проходит две жилы провода. Свойство материала матрицы состоит в том, что она сама вырабатывает тепло при прохождении тока по проводам.

Причем, чем выше температура окружающего пространства, тем меньше прогревается источник тепла и наоборот. Таким образом, он сам регулирует степень своего нагрева, из-за чего и получил такое название.

Положительными сторонами саморегулирующегося кабеля являются:

  • его нетребовательность к пересечениям при укладке, они не приводят к местному перегреву и выходу из строя;
  • их допускается резать для получения нужной длины, но это делается по специальным отметкам на наружной оболочке. После отрезки требуется обязательная установка оконечной муфты.

В общем, оборудование водоснабжения нагревателями становится традиционным.

Что такое электрическая система

Электрическая система обогрева – это достаточно новая инновационная модель, которая ежегодно получает все большую популярность на потребительском рынке. Конструкция системы оснащена специальным изолированным кабелем, который является главным нагревательным элементом. Принцип работы модели заключается в том, что при подключении к электросети по проводам проходит ток, который они преобразуют в тепловую энергию.  От тепловой энергии нагревается верхний изолирующий слой кабеля, который, в свою очередь, отдает поток тепла окружающей его среде.

Несмотря на такой примитивный принцип работы, кабельная система хорошо себя зарекомендовала в таких сферах, как:

  • теплый пол в жилых зданиях;
  • утеплитель трубопровода канализационной системы;
  • подогрев теплиц;
  • обогрев кровли и водостоков.

При выборе электрической модели для внешней конструкции здания, необходимо правильно определиться с видами кабеля. Так как только в этом случае можно будет добиться следующих результатов:

  • отсутствие толстого слоя снега и наледи на крыше;
  • хороший отвод воды в водосливы.

Учтя эти явления, потребителю можно будет не переживать за разрыв труб, а также за обрушение желобов и деформацию крыши здания.

Итак, для получения лучших результатов, рассмотрим все технологические требования кабельной системы для ливневой канализации и крыши дома.

Принцип работы греющего элемента

У резистивного кабеля нагревается метаболический проводник при прохождении электрического тока.

Но, неважно какая температуру воздуха, +5 или -10, отдача тепла и трата электроэнергии одинаковая. Для контроля, в обогревающей системе ставят терморегулятор, датчики температуры, как в электрических тёплых полах

Греющий кабель этого вида бывает одножильный и двухжильный. Одножильный кабель подключается к водопроводу с двух сторон. Двухжильные, с одной стороны, закрепляется заглушка, с другой — шнур с вилкой для подключения к сети 220 В.

Когда укладывается резистивный кабель, провод не должны налаживаться, или находиться слишком близко, при пересечении они будут перегреваться, и могут быстро выйти из строя. И ещё, греющий кабель этого вида нельзя резать, в противном случае он просто испортится. Поэтому его улаживают целиком при любом размере.

У саморегулирующего кабеля нагревается полимер, он располагается между двух проводников. Чем больше он нагревается, тем меньше выделяет тепла, а при остывании – больше. Таким образом, он регулирует самостоятельно температуру. Благодаря своим свойствам этот вид греющего кабеля и получил название − саморегулирующийся.

Имеет такие плюсы:

  • при пересечении проводов не перегорает;
  • его можно резать в любом месте, но нужно будет сделать оконечную муфту;
  • элемент может быть любой длины.

Единственный недостаток саморегулирующего кабеля, высокая цена, но если учесть все плюсы и срок службы более 10 лет, цена себя оправдывает.

Стоит учесть, что трубы с греющим кабелем нужно утеплить. В противном случае чтобы обогреть водопровод понадобиться большая мощность, больший расход электроэнергии. Или же при сильных морозах без утеплителя, гибкий обогреватель может не справиться со своей задачей.

https://youtube.com/watch?v=y9kOBunX8JU

Технические характеристики греющих кабелей

Для выбора греющего кабеля нужно понимать, на какие технические характеристики нужно обращать внимание, а так же понимать, какие есть потребности по обогреву. В этой статье будут рассмотрены основные характеристики греющих кабелей для нужд обогрева водопровода

Мощность греющего кабеля

Первая характеристика, на которую надо обратить внимание, — это мощность греющего кабеля. Она измеряется в ваттах на погонный метр и в зависимости от моделей может быть от 5 до 150 Вт/м. Чем больше мощность, тем больше потребление электричества и больше отдача тепла

Чем больше мощность, тем больше потребление электричества и больше отдача тепла.

Для обогрева водопровода применяются кабели небольшой мощности — от 5 до 25 Вт/м, в зависимости от того, как смонтирован греющий кабель и где проходит водопровод, можно ориентироваться на такие мощности:

  • водопровод проложен в земле, кабель внутри трубы — достаточно 5 Вт/м
  • водопровод проложен в земле, кабель снаружи трубы — мощность от 10 Вт/м
  • водопровод проложен по воздуху — от 20 Вт/м

Труба и греющий кабель во всех случаях должны быть утеплены слоем утеплителя не менее 3-5 мм.

В случае с резистивный греющим кабелем мощность остается постоянной на всем его протяжении и вне зависимости от температуры трубы, а вот саморегулирующийся кабель уменьшает потребляемую мощность и свою температуру, если труба уже прогрета. За счет этого экономится значительная часть электроэнергии, и чем больше рабочая мощность саморегулирующегося кабеля, тем больше ощущается экономия.

Зависимость мощности обогрева от температуры показана на графике.

На графике приведены зависимости мощностей от температуры для пяти различных саморегулирующихся кабелей с разной номинальной мощностью от 15 Вт/м до 45 Вт/м. Наибольшая эффективность от применения таких кабелей получается при использовании в условиях протяженного водопровода, который проходит в очень разных температурных условиях. Чем больше перепад температур, тем больше экономия.

Однако при обогреве небольшого участка водопровода, это не так ощутимо. Если вода подаётся из скважины, то её температура вне зависимости от времени года колеблется от 2 до 6 градусов, а задача греющего кабеля в том, чтобы просто не допустить её замерзания, то есть поддерживать на уровне около +5 градусов Цельсия. Это значит, что греющий кабель будет работать в диапазоне температур от 0 до 5 градусов, разница в мощности при этом составляет всего несколько Ватт (от 2 Вт для маломощного кабеля, до 5 Вт для 45-ваттного кабеля).

Температура греющего кабеля

Вторая важная характеристика — это рабочая температура. По этому показателю все греющие кабели делятся на три категории:

  1. Низкотемпературные с рабочей температурой до 65 градусов
  2. Среднетемпературные — 120 градусов
  3. Высокотемпературные — до 240 градусов

Для обогрева водопровода используются только низкотемпературные кабели, более того они никогда не работают при температурах даже близко подходящих к их максимальным 65 градусам.

Область применения

По области применения кабели делятся на два типа:

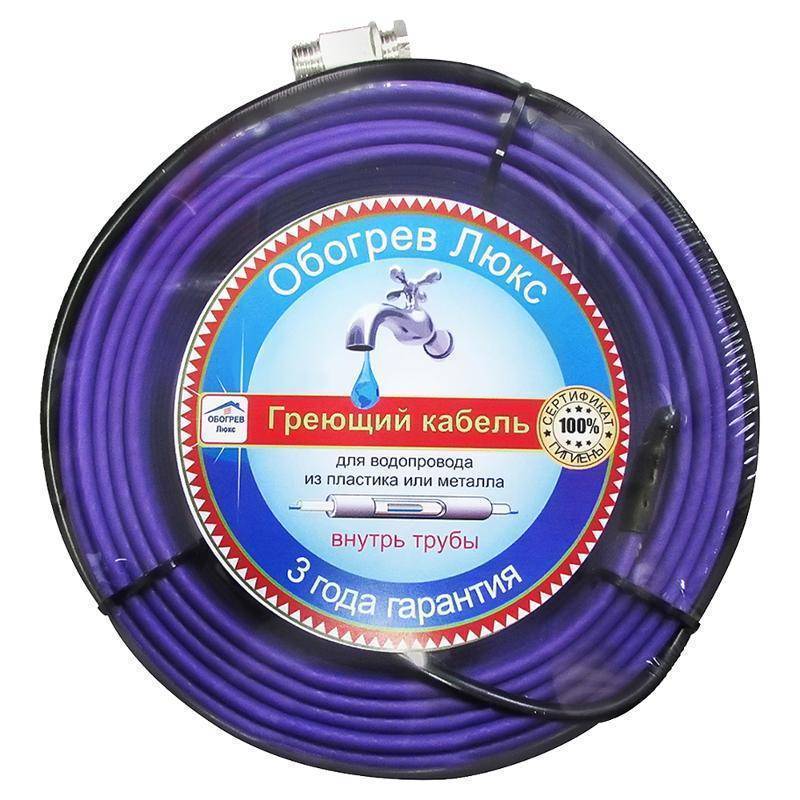

  1. Пищевой — только его можно применять для монтажа внутри трубы при обогреве водопровода, который используется для бытовых нужд, подачи питьевой воды.
  2. Технический — применяется для монтажа снаружи трубы в любых случаях, может монтироваться внутри трубы только тогда, когда вода не употребляется в пищу (например, в системах полива, мойки или отопления).

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.

Саморегулирующиеся греющие кабели используются для обогрева водопровода в тех местах, где он прокладывается выше уровня промерзания грунта — например в местах ввода трубопровода в дом. Саморегулирующийся кабель обладает способностью самостоятельно изменять интенсивность подогрева на разных участках в зависимости от потребности: чем ниже температура обогреваемого объекта, тем сильнее разогревается кабель.

Монтаж саморегулирующегося греющего кабеля можно выполнять разными способами: внутри трубы и снаружи, располагать его вдоль трубы или по спирали.

Терморегулятор — это устройство коммутации электрической цепи, которое используется для включения и выключения нагревательных приборов, таких как радиаторы отопления, греющие кабели в системе тёплого пола или в антиобледенительных системах. Принципиально схема подключения одинакова для всех терморегуляторов.

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

  • греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
  • мощность 50-70 Вт / м нужна для металлических подвесных желобов,
  • металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

  • на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
  • на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

  • Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
  • Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
  • Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Что выбрать? Лучшие варианты:

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

  • Мощность — 16 Вт/м.
  • Вилка под евророзетку с заземлением.
  • Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

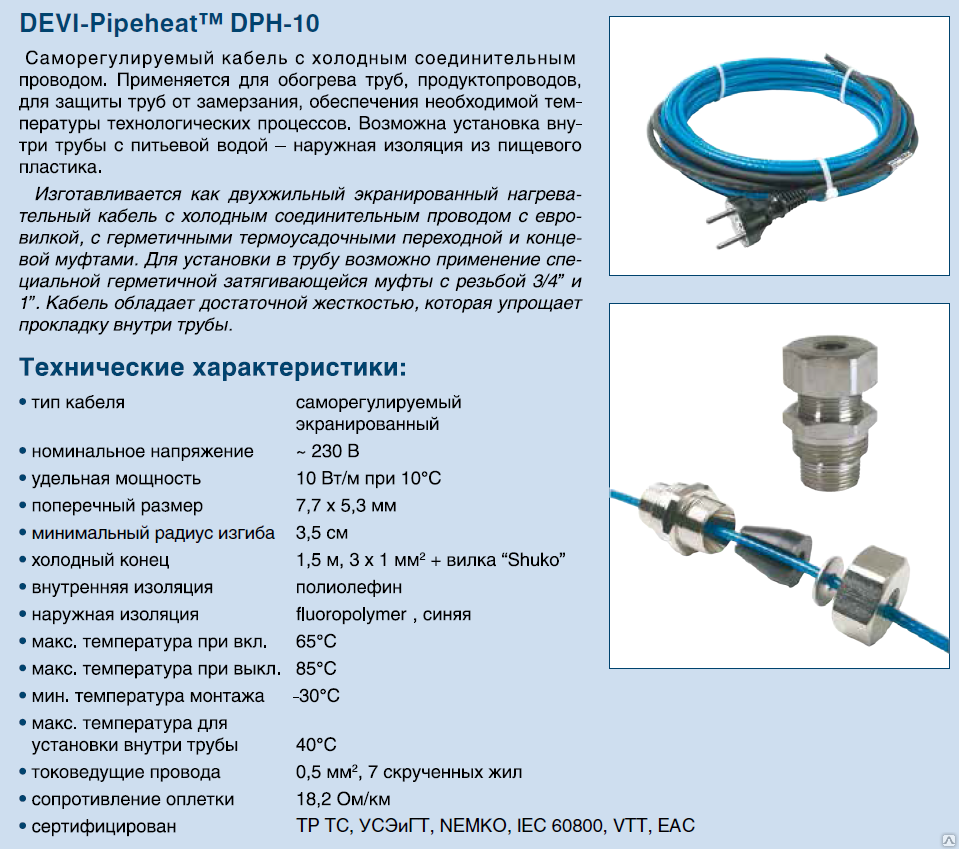

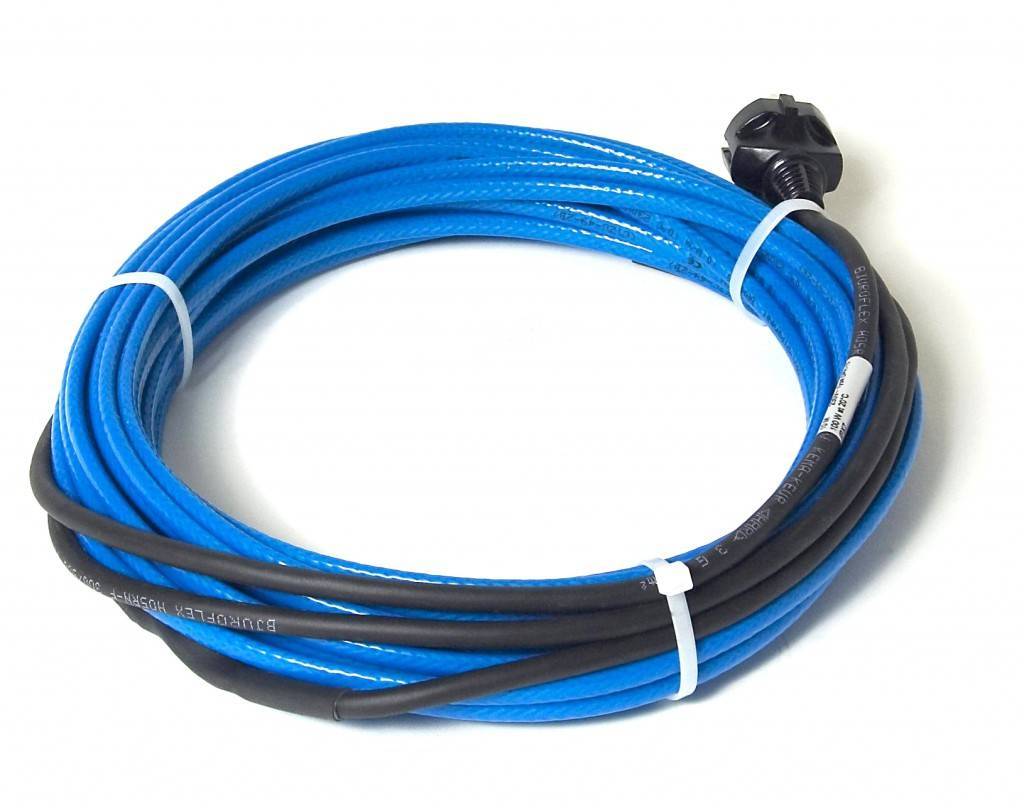

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

  • Мощность — 10 Вт/м.
  • Номинальное напряжение — 230 В.
  • Евровилка.
  • Сопротивление оплётки: 18 Ом/км.
  • Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

  • Мощность — 9 Вт/м.
  • Напряжение — 230 В.
  • Евровилка.
  • Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

  • Длина от 2 до 20 метров.
  • Евровилка подключена к шнуру.
  • При монтаже внутри трубопровода понадобится наконечник RLK1.
  • Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

  • Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
  • Сопротивление оплетки — 18.2 Ома/км.
  • Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

  • Срок службы — 20 лет.
  • Мощность — 15/25 Вт (в зависимости от модификации).
  • Напряжение — 230 В.
  • Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

При наступлении холодов различные разновидности трубопроводов подвергаются воздействию низких температур. Мороз способен не только сковать жидкость внутри, но и привести к разрывам материала коммуникаций. Чтобы избежать длительного ремонта и проблем с водоснабжением, канализацией и прочими системами, устанавливается Это устройство позволяет обогреть промышленные и бытовые трубопроводы, резервуары. Чтобы правильно подобрать греющий кабель, а также эффективно его эксплуатировать, необходимо узнать устройство и особенности подобных систем.

Когда нужно обогревать инженерные сети

Искусственный подогрев коммуникаций влечет за собой дополнительный расход энергоносителей, чаще всего – электричества. В результате увеличивается стоимость содержания частного дома в зимний период. Поэтому стоит перечислить ситуации, когда без обогревательных систем не обойтись:

  1. Наружную сеть водоснабжения или канализации необходимо проложить в грунте выше границы его промерзания. Причина – скальная гряда, бетонные конструкции, грунтовые воды и другие подземные препятствия, не позволяющие рыть глубокую траншею.
  2. Участок водопровода приходится вести по улице. Наиболее распространенный случай – коттеджи, построенные на свайно-винтовом фундаменте. Поскольку они приподняты над уровнем земли, ввод трубы до нескольких метров в длину зимой подвергается опасности замерзания.
  3. На входе трубопровода в колодец или скважину.

Самый практичный способ решения вопроса – установить на опасный участок трубы электрический нагревательный кабель. Утепление – это не панацея, ведь если при сильных морозах протока по магистрали не будет, то внутри все равно образуется ледяная пробка. Надежную работу водоснабжения обеспечит только постоянный прогрев совместно с тепловой изоляцией. Подробнее о применении кабелей рассказывается на видео:

Преимущества и недостатки

Плюсы резистивного кабеля

  1. Упрощённая конструкция.
  2. Доступная цена.
  3. Простота технологии производства.
  4. Стабильные характеристики.
  5. Высокое тепловыделение.

Минусы:

  1. Используется только полная секция.
  2. Реагируют на перегрев.
  3. Нет возможности перехлёста провода.
  4. Замена всей цепи при повреждении.

Плюсы саморегулирующегося кабеля:

  1. Доступность в работе маленьких отрезков провода (от 200 мм).
  2. Автоматическая регулировка выделяемого тепла.
  3. Нет перегрева.
  4. Возможность пересечения.
  5. Не страшны температурные перепады, химические реагенты, влага.
  6. Пожаробезопасность.
  7. Огнеупорность.

Минусы:

  1. Использование высокого стартового тока.
  2. Цена на порядок выше резистивных типов.
  3. Нельзя применить для обогрева помещения.

Монтаж трубопровода с подогревом

Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.

Видео

Греющий кабель для труб водопровода

Watch this video on YouTube

Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!

При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30. Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.

При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.

Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:

намотка на трубу

Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;

прокладка нагревателя по стенке трубопровода параллельно его оси

При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;

размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.

Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой пористых листовых изоляторов или обычным рулонным утеплителем. Для его защиты используют различные материалы от рубероида до металлической фольги.

Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется для обогрева водосливных канализаций. Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.

Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.

Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.

Ошибки при установке греющих кабелей

Рассмотрим типовые ошибки при устройстве нагревательных систем:

  • устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
  • некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
  • ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.

Видео

Для чего нужен греющий кабель в сантехнике

Watch this video on YouTube

Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.

Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.

Заключение

Понесенные затраты на греющий кабель для пластиковых трубопроводов и его монтаж позволят значительно сократить расходы на выполнение строительных работ и надежно защитят потребителя от климатических превратностей.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
