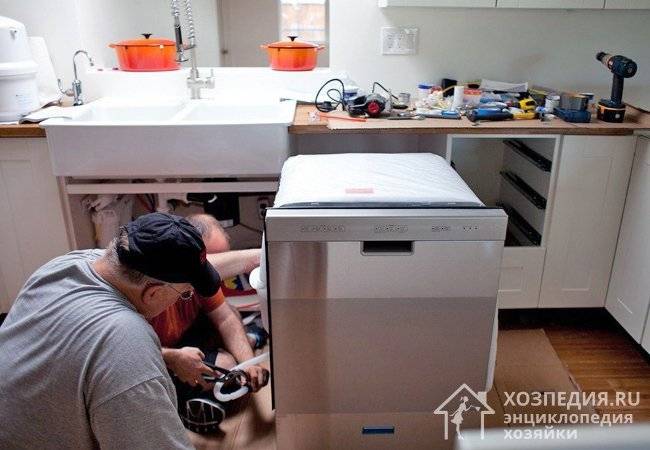

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

  1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
  2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
  3. Подсоединить ПММ к водопроводу.
  4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

  1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.
  2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
  3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

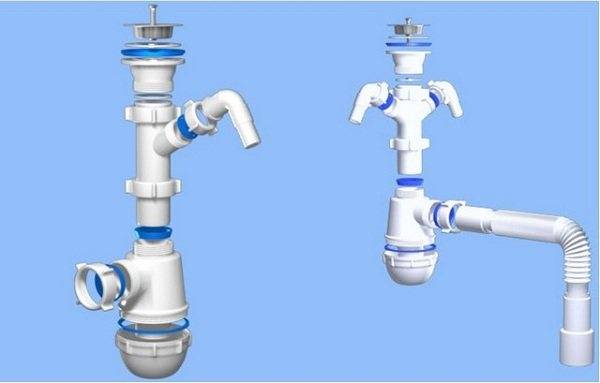

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

  • сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
  • изгиб канала уже образован верхней точкой подключения дренажного шланга;
  • отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

  1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.
  2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

    Пластиковая вставка для шланга

  3. Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Антсифонные клапаны

Стоит ли самому браться за выполнение подключения посудомоечной машины?

Посудомоечные машины могут быть выполнены с различными уровнями технического и эксплуатационного оснащения, что во многом определяет сложность соединения с канализацией. Если речь идёт о портативных устройствах, то тут всё просто: достаточно включить её в розетку электропитания, подводящий шланг соединить с водяным краном, а дренажный — подключить к канализационному сифону под мойкой. Естественно, что при этом нужно соблюсти все правила техники безопасности, а также рекомендации производителя, которые подробно изложены в инструкции по эксплуатации.

Если требуется подсоединить стационарную посудомоечную машину, то тут потребуются знания последовательности подключения, инструмент и расходные материалы. Поэтому в данном случае нужно оценить свои технические и практические навыки для определения возможности самостоятельного подключения. Любые допущенные ошибки могут стать причиной поломки дорогостоящего устройства, а также преждевременного засора канализационной системы.

Как правильно выбрать посудомоечную машину?

Выбор конкретной модели посудомоечной машины зависит от наличия свободного места на кухне, способа её установки и производительности. Если семья небольшая и состоит из 1-3 человек, то идеальным вариантом будет устройство на 8 комплектов посуды. Ширина машины будет до 45 см, что позволит её расположить не только отдельно стоящей, а и встроить в кухонную мебель. В противном случае потребуются более мощные посудомоечные устройства с фронтальной шириной 60 см, которые встроить вряд ли получится.

подключение сливного шланга к сливной трубе раковины

Встраиваемая техника предназначена под конкретные параметры и габариты мебели, которые должны строго совпадать с небольшой разницей в 1-3 мм. Некоторые модели могут иметь выносную панель управления и этот факт также нужно учитывать.

Месторасположение определяется не наличием свободной ниши на кухне, а минимальным расстоянием до точки подключения к канализационной системе. Обычно оно составляет от 0,5 м до 5 м. Данное требование обусловлено следующими факторами:

  1. Большее расстояние вызовет большую нагрузку на дренажный насос, который встроен в машину. То есть возникнет повышенный износ деталей и выход их из строя намного раньше предполагаемого срока эксплуатации.
  2. Для ослабления нагрузки на откачку грязной воды сточная труба должна монтироваться по всем правилам самотёчной канализации. Наклон трубы на погонный метр должен составлять не менее 30. При этом начальной точкой отсчёта считается уровень трубы в месте стыковки.

Рекомендовано к прочтению: Перекрытие канализации должникам

После согласования всех технических параметров подключения нужно обратить внимание на класс техники, который во многом определяет степень очистки и количество стандартных программ. Более простая машинка окажется менее требовательной к условиям эксплуатации и будет экономной в случае необходимости выполнения ремонтов

Более простая машинка окажется менее требовательной к условиям эксплуатации и будет экономной в случае необходимости выполнения ремонтов.

Обязательные действия после покупки посудомоечной машины

После доставки обязательно нужно проверить целостность техники, которые, возможно, были получены при транспортировке. Любые трещины или сколы, которые были проигнорированы после подключения, выльются в частые сбои и отказы в работе, а также могут оказаться опасными, с точки зрения поражения электрическим током из-за попадания воды на токопроводящие части. Если с самим устройством всё оказалось в порядке, то нужно проверить комплектность. Некоторые производители могут включать различные расходники, а также подключаемые узлы, без которых выполнить подключение окажется невозможным или весьма затруднительным.

проверка слива в посудомоечной машине

Если машинка оказалась в надлежащем состоянии, то её нужно полностью распаковать и отсоединить все крепёжные транспортные приспособления. На задней стенке должна находиться инструкция по установке с полным комплектом крепежей. В случае отсутствия нужно потребовать их у продавца. Затем нужно предварительно поставить посудомойку на место для установки. В идеальном варианте расстояние её боковых частей от стенок мебели должно составлять 1-3 мм. На этом же этапе стоит проверить хватает ли шланга для соединения с канализацией и другими коммуникациями.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

  1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
  2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
  3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

  • Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
  • Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
  • Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

  1. небольшой разводной ключ;
  2. плоская и крестовая отвертки;
  3. рулетка (лучше лазерная);
  4. плоскогубцы;
  5. перфоратор;
  6. шуруповерт;
  7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

  • Европейские розетки.
  • Подрозетники.
  • Медный двухмиллиметровый кабель с тремя жилами.
  • Тройник для металлопластиковой водопроводной трубы.
  • Фумка типа «Тангит».
  • Кран на заливной шланг.
  • Дифавтомат.
  • Комплект резиновых прокладок.
  • Сифон с как минимум двумя выходами для сливных шлангов.
  • Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

ТОП-7 компактных посудомоечных машин Midea

MCFD42900 G MINI

Мини посудомоечная машина, созданная для маленькой кухни, без необходимости подключения к водопроводу. Хорошо подойдет для мытья детской посуды и бутылочек, а также для использования в офисе или небольшой семьей в 2 человека.

Устройство хорошо выполняет свою работу, устраняя со столовых приборов все загрязнения и посторонние запахи.

Общие характеристики:

  • вид — компактная;
  • размещение — отдельно стоящая;
  • комплектация — 2 набора посуды;
  • энергозатрата — класс А;
  • сушка — класс А;
  • регулирование — электронное;
  • число режимов — 6;
  • число температур — 4;
  • тип сушки — турбо;
  • габариты — 42*44*44.

Технические характеристики:

  • потребление воды — 5 л;
  • мощность — 730 Вт;
  • энергозатрата за одну мойку — 0,43 кВтч;
  • стандартное время мойки — 160 мин;
  • шум — 58 дБ.

Плюсы

  • есть дисплей управления;
  • есть таймер отсрочки;
  • нет необходимости подключать к водопроводу.

Минусы

  • плохо работающая подсветка;
  • довольно шумная.

MCFD-0606

Стильная посудомойка белоснежного цвета небольших размеров впишется даже в самую маленькую кухню.

Корзина для приборов может вместить в себя 6 комплектов посуды. Устройство снабжено полной защитой от протечек (система Аквастоп).

Общие характеристики:

  • вид — компактная;
  • размещение — отдельно стоящая;
  • комплектация — 6 наборов посуды;
  • энергозатрата — класс А+;
  • сушка — класс А;
  • регулирование — электронное;
  • число режимов — 6;
  • число температур — 6;
  • тип сушки — конденсационный;
  • габариты — 55*50*43,8;
  • вес — 22 кг.

Технические характеристики:

  • потребление воды — 7 л;
  • мощность — 1380 Вт;
  • энергозатрата за одну мойку — 0, 61 кВтч;
  • стандартное время мойки — 120 мин;
  • шум — 49 дБ.

Плюсы

  • очень тихая;
  • отмывает даже застарелый жир;
  • наличие быстрой программы.

Минусы

  • плохо сушит посуду;
  • неудобная корзина для приборов.

MCFD-55200S

Компактная посудомойка, способная разместиться даже на кухне в 10 кв.м. Легко подключается самостоятельно, управление интуитивно понятное каждому.

Несмотря на маленький размер, машинка вместительная внутри и может отмыть до 6 наборов посуды.

Общие характеристики:

  • вид — компактная;
  • размещение — отдельно стоящая;
  • комплектация — 6 наборов посуды;
  • энергозатрата — класс А+;
  • сушка — класс А;
  • регулирование — электронное;
  • число режимов — 6;
  • тип сушки — конденсационный;
  • габариты — 55*50*43,8.

Технические характеристики:

  • потребление воды — 6,5 л;
  • шум — 49 дБ.

Плюсы

  • отмывает приборы до глянцевой чистоты;
  • экономность в расходе моющих средств;
  • тихая.

Минусы

неудобная корзина для приборов.

MCFD-55320W

Посудомоечная машина компактных размеров имеет дисплей с таймером, показывающий время окончания мойки.

Несмотря на относительно недорогую цену, прибор отмывает даже застарелый жир со сковородок и кастрюль. Благодаря маленьким габаритам, машину можно установить даже под мойку. Идеальна для дачи, офиса и для небольшой семьи.

Общие характеристики:

  • вид — компактная;
  • на размещение — отдельно стоящая;
  • комплектация — 6 наборов посуды;
  • энергозатрата — класс А+;
  • сушка — класс А;
  • регулирование — электронное;
  • число режимов — 6;
  • число температур — 4;
  • тип сушки — конденсационный;
  • габариты — 55**50*43,8;
  • вес — 22 кг.

Технические характеристики:

  • потребление воды — 9,5 л;
  • мощность — 1380 Вт;
  • энергозатрата за одну мойку — 0,61 кВтч;
  • стандартное время мойки — 120 мин;
  • шум — 49 дБ.

Плюсы

  • экономичный расход воды и энергии;
  • легко подключается;
  • очень тихая;
  • есть экспресс-режим.

Минусы

  • неудобная решетка для посуды;
  • плохой пластик корпуса и дисплея, легко царапается.

MCFD-55200W

Удобное компактное устройство с простым управлением. Имеет в арсенале отложенную мойку до 24 часов, чистку стекла и экспресс-мойку для слабозагрязненной посуды. Идеальное решение для семьи из 3 человек.

Подсоединение к водопроводу

Холодную воду проще всего взять из магистрали, которая обслуживает мойку (изображение № 3). В комплекте вместе с машиной обычно идет шланг длиной 1,5 м. Если он оказывается коротким, его легко удлинить. Лучше брать целый кусок детали нужной длины. Любое соединение увеличивает риск протечки. Отечественная система водоснабжения не отличается идеальной чистотой, поэтому рекомендуется на вход в машину поставить дополнительный съемный фильтр. Он поможет спасти внутренности агрегата от песка и ржавчины, которые иногда появляются в системе.

Запорный кран лучше устанавливать качественный, шаровой конструкции. С его помощью можно перекрыть доступ воды в посудомойку вручную и защитить машину от протечек. Для некоторой экономии электрической энергии теоретически можно подключить аппарат к системе горячего водоснабжения. Но такая вода может в своем составе содержать много механических примесей, которые будут способствовать сокращению сроков службы аппарата.

Подключение посудомоечной машины к подаче воды в целом понятно. Теперь стоит поговорить о подсоединении к стоку (изображение № 4).

Подключение к электросети

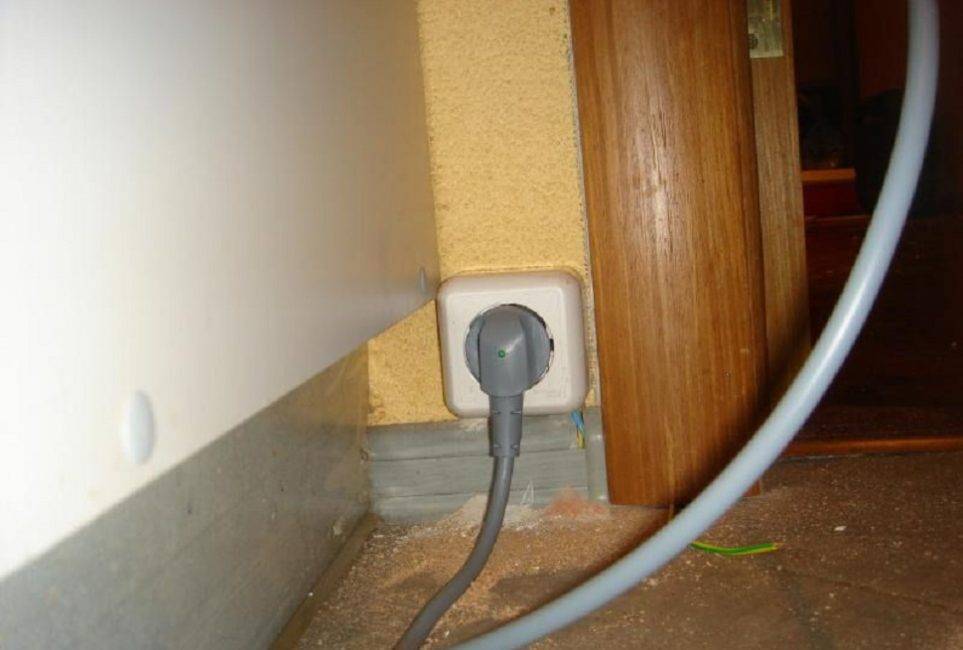

Пример реализации розетки для отдельно стоящей ПММ

Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.

Максимальная  мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.

Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.

Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.

В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната

Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.

Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.

   Соединение проводов в распределительной коробке: типы соединений и их применение

Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО

Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.

Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.

Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.

Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)

Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.

Заключение

Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.

ВИДЕО: Как подключить посудомойку своими руками

Как подключить посудомойку

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

7.3 Total Score

Подключение посудомоечной машины

Простота монтажа

7.5

Сложность подключения

6

Экономия средств

8.5

Оценки покупателей: Будьте первым!

Подключение к канализации

А изменения внутри можно выполнить самостоятельно. Например, в большинстве случаев сторона столешницы, примыкающая к кухонному фартуку, имеет значительный свес – около 5 см. Этого достаточно, чтоб подвести трубу практически в любое место. Требуется лишь высверлить коронкой отверстие для отвода.

Однако, не всегда всё так удобно, ведь пространства между стеной и задней стенкой гарнитура может не быть. В этом случае канализация для посудомоечной машины прокладывается внутри него. Подготовка заключается в следующем:

  • Мешающие ящики из гарнитура необходимо достать, дверцы для удобства демонтировать.
  • Ориентируясь на раструб канализационной трубы, куда вставлен отвод для слива раковины, шнуркой или рейкой по наружным торцам стенок гарнитура делаем карандашную разметку для трубы. Обязательно учитываем уклон.
  • После переносим её на заднюю стенку гарнитура – получаем точное положение трубы.
  • После этого можно коронкой сверлить под неё отверстия.

Опережая события скажем, что возможно придётся подрезать заднюю сторону полочек или укоротить ящики. Задние части их не видно, поэтому всё реально сделать своими руками. Главное не забыть сделать гидроизоляцию спилов, например, санитарным силиконом. Основной проблемой может стать выдвижная фурнитура. Тут каждый случай индивидуален: где-то достаточно просто подрезать длину, у какой-то получится вырезать часть и срастить прямо на стенке гарнитура, но может потребоваться и замена на менее длинную.

К чему такие сложности, ведь можно просто наставить шланги, при этом даже не лезть в канализационные трубы, а выполнить простое подключение – прямо в сифон раковины. Да, с удлинёнными шлангами работать тоже будет. Однако выдержать уклон гибким шлангом проблемно – будут провисы. А это потенциальные места для засоров. Если его просто пустить по полу – получится очень объёмный гидрозатвор. Прогоняя воду по нему, сливная помпа будет работать с повышенной нагрузкой.

Раз уж речь зашла о гидрозатворе. В инструкции о подключении и эксплуатации каждой посудомоечной машины указаны рекомендации о положении сливного шланга. Кроме того, для перестраховки и гарантированного «разделения» машинки от системы канализации гидрозатвор можно выполнить прямо в трубе. Для этого нужны 2 отвода 45° и самая короткая трубка:

  • Собираем всё воедино. Отвод – трубка – отвод.
  • Устанавливаем в наклонном положении. Чтоб облегчить течение, но получить полноценный гидрозатвор.

Обратите внимание на то, что выполнить подключение единой трубой внутри гарнитура не получится – помешают стенки секций. Поэтому перед покупкой материалов нужно заранее оценить длину составляющих труб

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения

Для этого хорошо использовать отводы и тройники в 45°

Важно: для монтажа канализации вообще желательно проводить «плавные» повороты, подключения. Для этого хорошо использовать отводы и тройники в 45°. Это обеспечит более быстрый, точно-направленный отток воды

Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии

Это обеспечит более быстрый, точно-направленный отток воды. Поэтому канализационные трубы дольше не засоряются. Отводы и тройники 90° используйте в крайнем случае – для монтажа в сильно стеснённых условиях или с целью «жёсткой» экономии.

Выводы и полезное видео по теме

Последовательное встраивание машины Bosch:

Тонкости проведения расчетов для встроенной модели:

Советы по подключению тройника:

Можно начинать выполнять любые действия по установке встроенной модели, если вы уверены в своих силах и обладаете опытом установки бытовых приборов такого типа. В обратном случае  лучше или действовать под руководством мастера, или пригласить специалистов.

Не забывайте, что ошибки подключения могут сыграть неприятную роль, когда встанет вопрос о гарантийном ремонте.

Вы профессионально занимаетесь установкой и подключением посудомоечной техники и хотите поделиться своими знаниями с другими пользователями? Пишите, пожалуйста, рекомендации внизу под этой статьей, делитесь своим богатым опытом с новичками.

Если у вас остались вопросы по установке или вы никак не можете разобраться с конкретным монтажным нюансом, спрашивайте совет у наших экспертов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
