Как самостоятельно сделать свет в гараже

Инструкция по проведению освещения в гараже

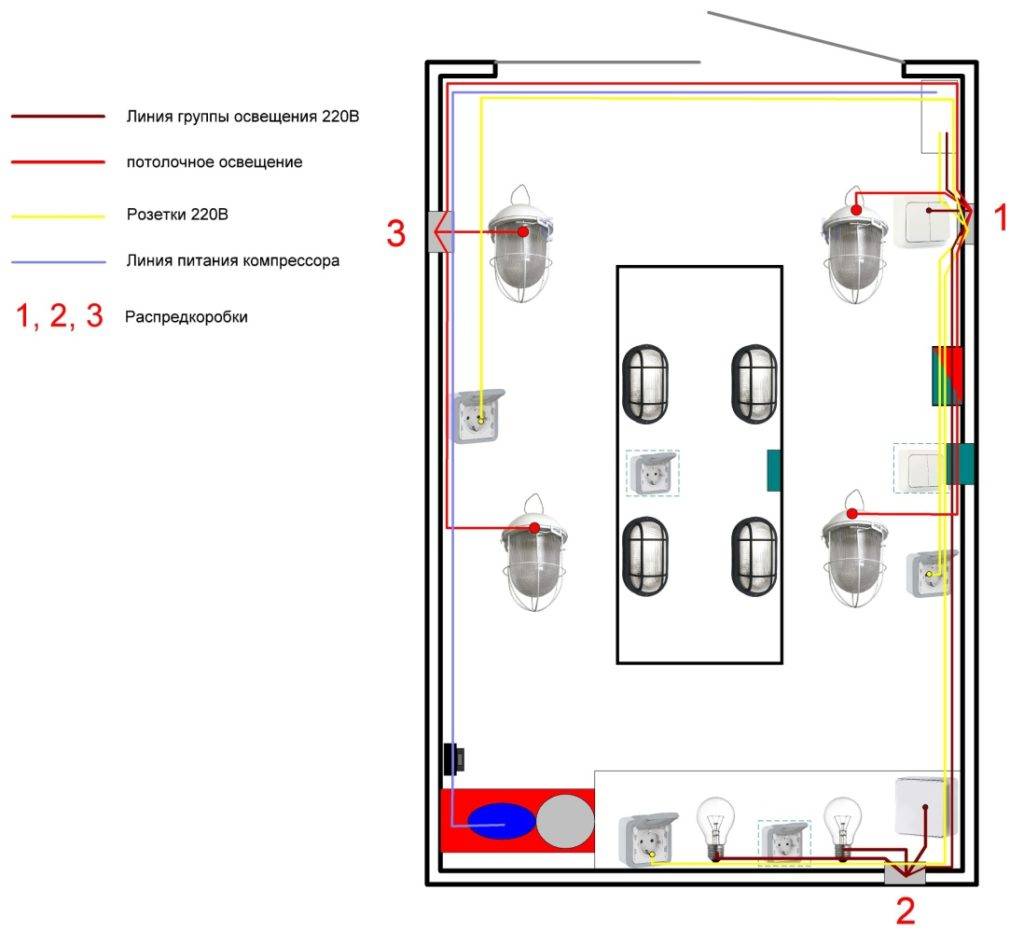

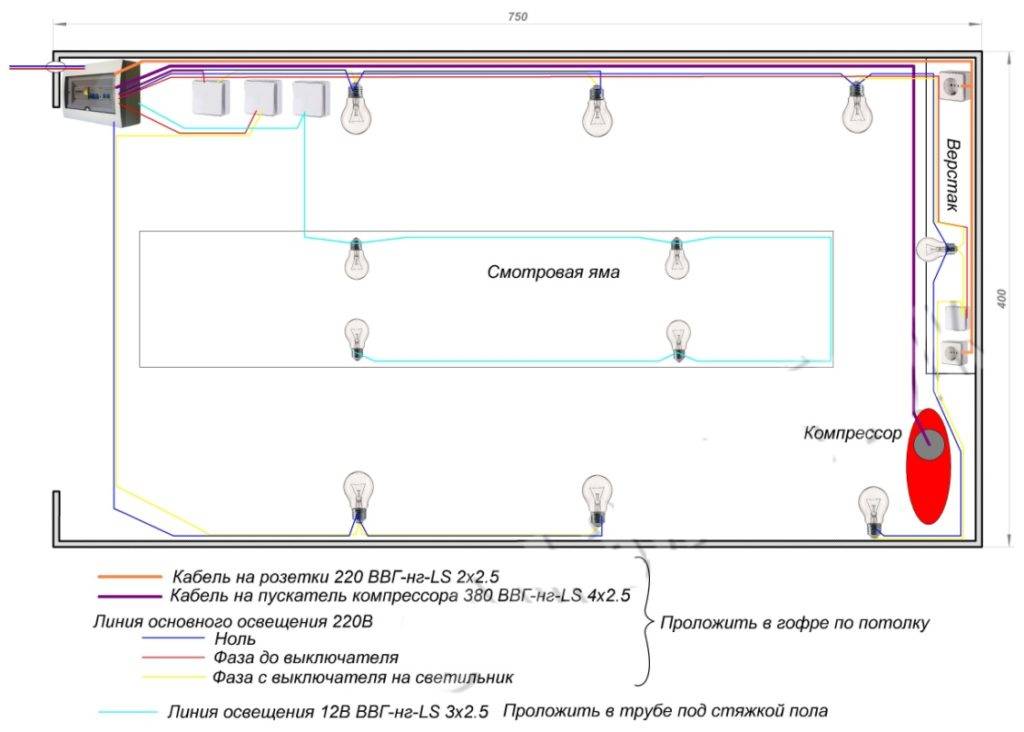

Пример схемы освещения гаража

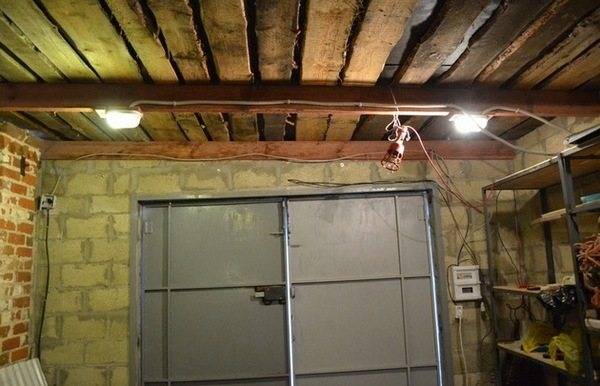

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

• Линии укладки электропроводов;
• Монтажное место распределительного щитка;
• Точки монтажа выключателей, узлов, розеток;
• Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Округляем n = 6.

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы

Набор инструментов электромонтера

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
2. Закрепляют распределительный щиток с автоматами и счетчиком.
3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
4. Крепят узловые коробки, выключатели, розетки.
5. Монтируют осветительные приборы на стены, потолок.
6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
8. Проверяют схему подключением электричества. Устраняют недоработки.

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

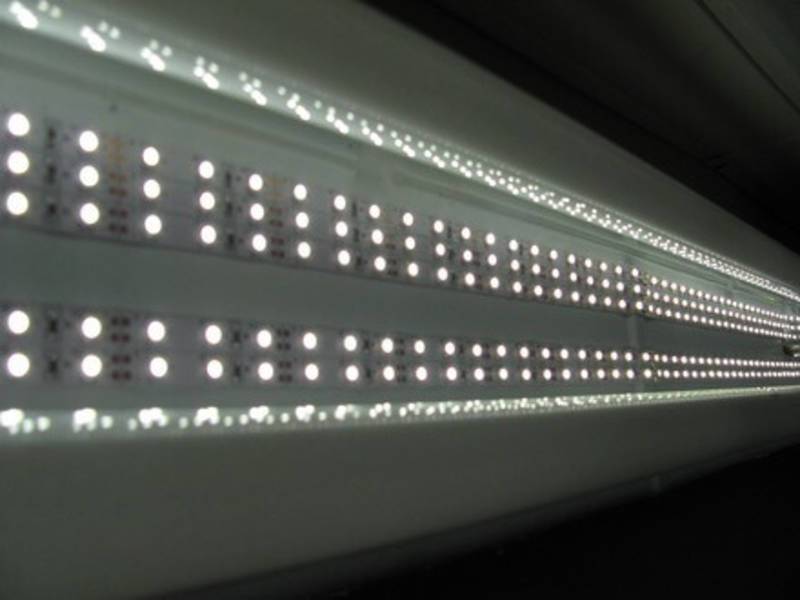

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Виды

И сначала устройства, которые питаются из общей сети переменного тока. Их есть большое множество, начиная от простых бра, заканчивая интересными торшерами

Однако для всех этих типов важно проводить электричество на балкон. Либо, как в случае со светодиодной лентой, проделывать специальные отверстия и выводить провода к блоку питания, который все равно будет работать от общей сети

Провести электричество на балкон несложно, но, не имея опыта и малейшего представление о работе системы переменного тока, лучше не начинать. Все потому, что неаккуратное обращение с электросетью может навредить здоровью.

А значит, лучше довериться альтернативным способам, которые к тому же легко меняются. Например, светильники без электричества на батарейках. Наиболее популярные в таком случае лампы – таблетки. Абсолютно простое устройство, дающее мягкий свет, работающее от нескольких батареек и имеющее простейшую эксплуатацию. Для того чтобы включить «таблетку», достаточно слегка нажать на ее корпус.

Но сейчас появились и другие варианты приборов без электричества на батарейках. Это могут быть и светодиодные лампы, работающие на аккумуляторе. Они есть в большем разнообразии, что, конечно, преимущественнее с точки зрения дизайна интерьера. Аккумуляторный светильник может быть:

• пристенным;
• настенным;
• потолочным;
• автономным.

Такое разделение по типу размещения, естественно, уже говорит об ассортименте устройств.

Принцип работы достаточно прост: солнечные лучи попадают на специальную пластину, которая устроена таким образом, что преобразовывает их в электроэнергию, передает к специальному распределителю. Но это если говорить о большой системе. Простые же светильники на солнечных батареях работают по такому же принципу, но в гораздо меньших масштабах. И вот здесь, скорее всего, будет один вопрос: а что делать, если солнца нет? Остаться без света? Зачем же? Дело в том, что светильники на солнечных батареях вполне способны аккумулировать энергию и давать ее по необходимости, даже без первоначального источника.

Однако в регионах, где солнечный свет, это не такое частое явление. Конечно, лучше использовать обыкновенные аккумуляторные светильники без электричества. Они могут день запитываться от общей сети, а вечером давать необходимое освещение.

Для того чтобы ближе познакомится с разными конструкциями, стоит взглянуть на фото. Именно имея перед глазами примеры приборов, в дальнейшем будет гораздо легче сделать выбор. И, тем не менее, при выборе желательно учитывать общие требования к освещению, возможность установки того или иного элемента в доме, а также возможность беспрепятственной и беспрерывной (относительно) эксплуатации.

Мы с вами уже говорили о том, как подключить освещение в гараже. Конечно, там все расписано хорошо и понятно, но бывают моменты, когда нет возможности использовать электричество. Это может быть его полное отсутствие или постоянное отключение, в любом случае – это неприятно. Поэтому в этой статье мы решили рассказать вам, как сделать освещение в гараже без электричества, расскажем основные способы и поговорим о тех, которые выбирать не стоит совсем.

Примеры схем подключения электропроводки в гараже

Итак, нужные лампы запланированы и подобраны. Следует их запитать. Для этого нужно нарисовать схему. На схеме отметьте общий план гаража, а на нем:

• место для распределительного щитка и счетчика;
• места прокладки кабеля (наружного или скрытого);
• розетки, выключатели, светильники, распределительные коробки;
• оборудование, которое надо запитать.

Удобно и экономично, когда общее и местное освещение подключается к разным выключателям. Правую и левую стороны гаража тоже можно освещать отдельно.

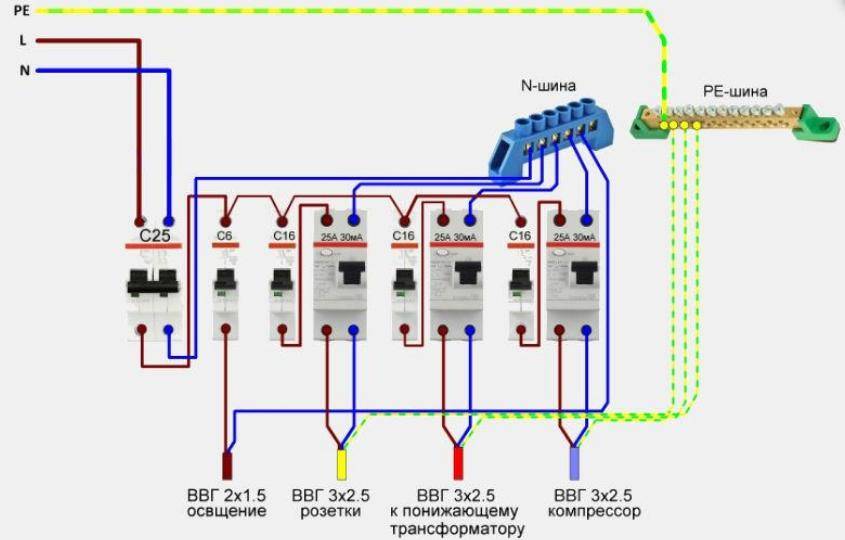

Самая простая схема питания гаража включает в себя:

• вводной автомат, УЗО;
• понижающий трансформатор для низковольтных источников питания;
• автомат для розеток общего назначения;
• автомат для питания лампочек;
• проводка и оборудование;
• счетчик, если гараж запитывается отдельно.

Для мощных приборов и смотровой ямы необходимо устанавливать отдельные автоматы срабатывания.

Примеры электрических схем для гаража

На схеме полезно измерить и посчитать количество необходимых проводов. Итоговую сумму стоит увеличить на 20-25%. (Умножив на 1,2-1,25).

Сияющие сардины

Сардины отлично подходят для питания в экстремальных ситуациях: долго хранятся, много белка, много жира. Если ты еще не сделал запас на случай ЧП, займись.

Далее. Масляным лампам не одна тысяча лет. Существует немало разновидностей — от ламп, заправляемых ворванью, до современных керосиновых фонарей — и все они отлично подходят в качестве независимого от электросети источника света. Что общего у сардин с масляными лампами? Не так уж и мало, если речь идет о сардинах, консервированных в оливковом масле. Когда доешь рыбу, обмакни в оставшееся масло фитиль из натуральных волокон так, чтобы второй конец свисал через край банки. На роль фитиля подойдет хлопковая веревка из швабры — она будет впитывать масло. Когда фитиль полностью пропитается маслом, просто подожги свисающий конец. Сардиновая лампа даже с совсем небольшим количеством масла будет гореть долго. Да, она будет вонять рыбой, но это цена, которую ты платишь за то, что не запасся свечами. Если кончается масло, просто долей еще немного растительного из своих запасов.

Освещение для смотровой ямы мастерской

Яма — важная зона автомастерской в гараже. Из-за того, что в яме будет более влажно, чем в самом помещении, для ее освещения рекомендуется ставить светильники, которые имеют герметичную конструкцию. Она поможет не допустить накопления конденсата внутри лампы.

По условиям безопасности освещение смотровой ямы (как и погреба гаража, если он имеется) разрешено осуществлять только с помощью понижающего трансформатора. Напряжение в сети в яме рекомендуется не более 42 В. Ставить выключатель, розетку в яме категорически запрещено. При этом светильников можно сделать сколько угодно. Если вы часто ей пользуетесь, можно установить три или четыре лампы (по одной с каждой стороны в углублениях). Плафоны для этого места желательно приобрести с защитными решетками.

На форумах автолюбители рекомендуют поберечься и установить трансформатор, понижающий напряжение до 12 В. Он поможет избежать удара током. Это разумно, так как сырость и влажность способны накапливаться в яме.

Если вы будете использовать переносной светильник для работы в темных местах автомобиля в смотровой яме, то надо выбрать низковольтную модель. Такая лампа должна быть присоединена к четырехметровому проводу. Закрепляют осветительный прибор на вкрученный в стену крючок.

Альтернативой переноски является светильник-фонарик, который крепится на голове. Он продается в туристический магазинах, но некоторые умельцы изготавливают его своими руками, используя обычный фонарик на батарейках и ремень.

Вдохновиться идеями установки ламп в гараже можно, посмотрев два видео:

Как показывает практика, устроить освещение в гараже проще, чем в квартире. если грамотно подобрать лампы и спроектировать все заранее. Большинство владельцев предпочитают провести проводку самостоятельно. Главное — помнить о безопасности!

Как сделать освещение в гараже без электричества: действенные способы

Здесь мы вам расскажем несколько основных способов, их все люди уже проверили на практике. Каждый из них рабочий, но имеет свои определенные плюс и минусы, давайте попробуем разобрать каждый по отдельности. Узнайте, как сделать подсветку садовых дорожек.

Финский фонарик

Этот способ подойдет только для тех, у кого нет возможности открывать двери солнечным днем. Установка простая, вот так она выглядит.

Результат дает неплохой, но только при солнечной погоде. Такой вариант продумывайте заранее, придется стену разламывать, а это уже катастрофа.

Автомобильный аккумулятор

Можно смело использовать старый АКБ на 65 А/ч. К нему мы подключаем обычные светодиодные ленты на 12 Вольт или точечные светильники. Такие источники освещения считаются экономными, если вам нужен свет просто включили, и сразу все начало работать.

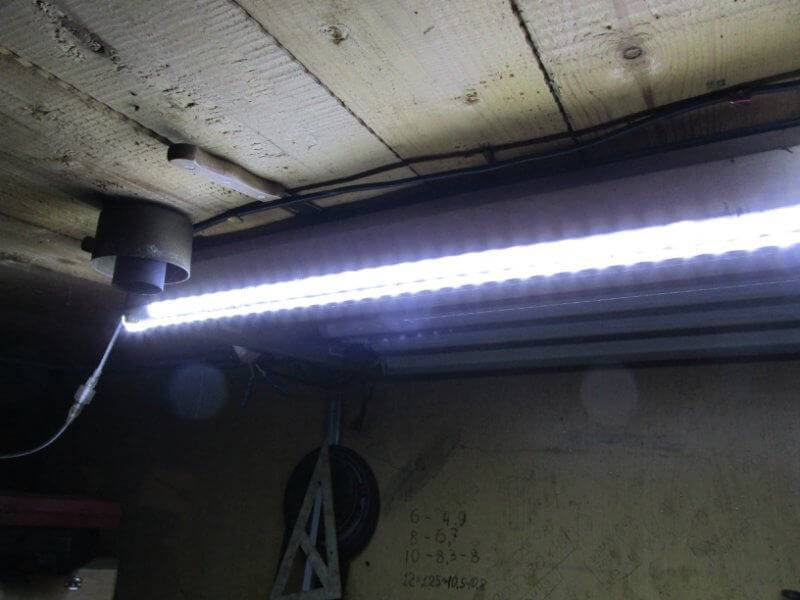

Вот так подключаем ленту к аккумулятору, не забывайте соблюдать полярность.

Плюсы:

• Неплохой свет, при желании можно добавить лампочек.
• Старый аккумулятор стоит недорого.
• Подключить все между собой просто.

Минусы:

• Аккумулятор придется постоянно заряжать, таская домой.
• Через год или два он выйдет из строя.

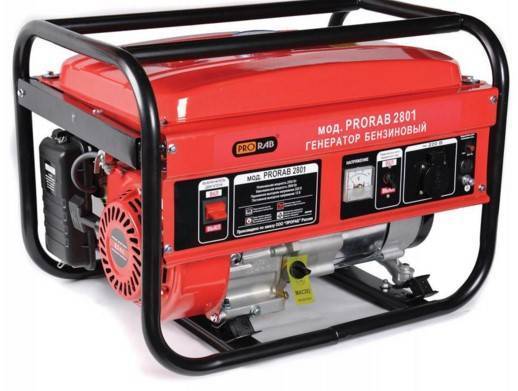

Генератор

Также свет в гараже без электричества можно сделать, используя бензногенератор на 2 Киловатта. Его хватит, чтобы сделать освещение или поработать с инструментами. Такой способ можно назвать оптимальным. Конечно, сейчас стоимость генераторов серьезная, но если вы часто находить в гараже, тогда без него просто не обойтись.

Комбинированная система освещения гаража

Такой способ мы можем назвать лучшим, и рекомендуем его использовать. Что нам нужно:

1. Светодиодная лента или точечные светильники на 12 Вольт.
2. Генератор.
3. Старый автомобиль аккумулятор.

Суть такого способа довольно простая, подключаем генератор и заряжаем от него аккумулятор. АКБ подключается к светодиодной ленте и делает освещение, заряжать нужно нечасто.

Если нужно будет включить инструменты, то просто заводим генератор и пользуемся всеми благами. Применений можно придумать еще несколько, если у вас есть свои идеи, оставляйте их комментарием к этой статье.

Свет в подвальном помещении или смотровой яме

Если в вашем «автодоме» имеется подвальное помещение либо смотровая яма, то там также необходимо установить светильники. Наверняка у вас случались ситуации, когда в эту яму падал какой-нибудь инструмент либо деталь. Согласитесь, искать его в темноте либо с фонариком не очень удобно. Лучше, когда данная зона будет индивидуально освещена, однако учитывайте, что здесь в качестве негативных факторов для осветительных приборов выступает повышенная влажность.

В данной ситуации можно использовать только лампы с небольшой мощностью. Сюда подходят галогенные и светодиодные модели. Низкая мощность в данном случае требуется потому, что из-за высокой влажности, сосредоточенной в этой области, может произойти поражение током

Поэтому важно выбирать приборы с малой мощностью, которые будут помещены во флаконы и дополнены защитной металлической сеткой. Устанавливать их нужно по бокам ямы. Желательно, чтобы осветительные приборы были установлены в заранее подготовленные углубления

Желательно, чтобы осветительные приборы были установлены в заранее подготовленные углубления.

Рекомендуется устанавливать приборы в дополнительное углубление. У вас должна получиться конструкция, схожая с обычными выдвижными ящиками, в которых будет сосредоточено освещение. Благодаря подобной хитрости вы сможете уберечь лампу от повреждения в случае, если в яму упадет инструмент либо автомобильная деталь.

Создание освещения в смотровой яме нуждается в выполнении нескольких требований:

• Напряжение электрического оборудования, которое работает ниже нулевого уровня, должно быть менее 42В. Это обуславливает необходимость приобретения специального трансформатора, через которое будут подключаться все приборы для освещения.
• В данной области можно устанавливать светильники лишь небольшой мощности, поэтому лучшими вариантами являются галогенные лампы либо светодиоды.
• Приборы лучше всего разместить в углублениях, что позволит сэкономить полезную площадь.

• Трассу освещения необходимо прокладывать скрытно, однако если это сделать невозможно, то необходимо выполнить определенную защиту.
• В данной ситуации лучше всего закрыть осветительные приборы с помощью плафонов, которые будут иметь защитную решетку. Таким образом, вы сможете повысить качество изоляции оборудования от воздействия влаги, а также обеспечите защиту от механических повреждений.

Если сравнивать организацию освещения в квартире и в гараже, то в последнем случае дела обстоят намного проще. Сделать это можно своими руками, не обращаясь к профессионалам, но, конечно же, лучше, если этим будут заниматься специалисты. Главное, что нужно учесть в данной работе, – соблюдение мер безопасности.

Особое внимание необходимо уделить качественному выполнению электрической проводки. Если сделать всё правильно, то она будет исправно функционировать до 30 лет. В данной ситуации вы должны проявить свою внимательность, поскольку ремонт вышедшей из строя системы доставит вам множество хлопот

Если вы не обладаете хотя бы базовыми знаниями в вопросах обустройства освещения, то лучше всего обратиться к специалистам. Помните, что качественное освещение не только увеличивает комфорт в вашем гараже, но и повышает безопасность

В данной ситуации вы должны проявить свою внимательность, поскольку ремонт вышедшей из строя системы доставит вам множество хлопот. Если вы не обладаете хотя бы базовыми знаниями в вопросах обустройства освещения, то лучше всего обратиться к специалистам. Помните, что качественное освещение не только увеличивает комфорт в вашем гараже, но и повышает безопасность.

О том, как провести освещение в гараж, смотрите далее.

Освещение в гараже своими руками: тонкости монтажа

На начальном этапе нужно подготовить инструменты:

• отвертки с крестообразной и плоской битой;
• плоскогубцы;
• гофрированные трубки или кабель-каналы, если проводка будет открытой;
• штроборез, болгарку или перфоратор для подготовки гнезд под розетки и штроб, если кабель будет скрыт в стене;
• индикатор напряжения;
• монтажный инструмент для установки кабеля;
• нож для зачистки контактов.

Для открытой прокладки и устройства освещения понадобятся:

• кабели соответствующих сечений;
• распределительный щит для подключения;
• понижающий трансформатор;
• автоматика для освещения и розеток, стабилизаторы напряжения;
• коробки, розетки, выключатели;
• светильники и крепеж для них;
• изоляционные материалы.

Для освещения смотровой ямы и мощного оборудования нужны отдельные автоматы срабатывания. Если подключение производится не от домовой сети, дополнительно устанавливается прибор учета (счетчик). Заземление изготавливают из прутков арматуры, металлических уголков или труб, соединяя контур с заземляющей шиной стальной полосой толщиной не менее 4 мм.

Разметка

На стенах и потолках отмечается расположение коробок, выключателей, светильников и розеток. Провести вертикальные линии, соединить их горизонтальными отрезками под прямым углом.

Можно проверить, насколько комфортно будут расположены лампы и выключатели. Для этого загнать машину в гараж и определить, как освещается нужный участок.

Подготовка трассы

Установить распределительные коробки. При открытой прокладке удобно использовать фурнитуру для наружного монтажа. Для нее не нужно штробить каналы, достаточно закрепить ее на поверхности крепежом, подходящим для конкретного материала стены.

Прокладка кабеля

Смонтировать нижнее основание кабель-канала на стене и потолке в соответствии с разметкой. Вложить провода в углубление, закрыть крышкой.

Если используется неразъемная гофра, сначала нужно продеть отрезки кабеля через трубу. Для этого применяется кондуктор — специальная тонкая проволока внутри гофры. Один ее конец прикручивается к проводнику, второй — к какому-либо якорю, например, саморезу в стене или ручке двери. При натяжении проволоки кабель постепенно проходит сквозь отверстие. После этого можно крепить гофру к стене с помощью дюбель-хомутов.

Подключение светильников

Концы жил кабелей зачищаются и в соответствии с фазой соединяются с проводами в распределительной коробке и в выключателе. Между собой контакты крепятся самостопорящимися болтами или сваркой и изолируются с помощью пластиковых колпачков или нескольких слоев изоленты.

Установка щитка

В распределительном щите содержатся все узлы управления, устройства защиты проводки и человека от поражения током. Щиты бывают внутренние и наружные, металлические или пластиковые.

Чтобы правильно собрать щиток:

• все мощные потребители должны иметь отдельную линию с защитным прибором;
• потребители разделяются на группы — розетки, освещение, оборудование, влажные помещения;
• сборку проводить на столе в чистом сухом помещении;
• сечение кабеля должно быть одинаковым на всем протяжении ветки, а автомат подобран в соответствии с его токовой характеристикой;
• размеры щита должны соответствовать количеству модулей плюс небольшой запас;
• все узлы устанавливаются на металлическую DIN-рейку, ее можно купить и отрезать нужную длину;
• модули необходимо правильно сориентировать — защелка на задней стороне корпуса всегда находится внизу прибора, а при включенном положении рычаг показывает наверх, при выключенным — вниз;
• входной провод подключается только сверху, выход на приборы потребления — только снизу;
• ноль подключается к нулевой шине, фаза — к верхней клемме.

Щиток для гаража монтируется гораздо проще, чем в жилом доме. Тем не менее если нет опыта и уверенности в правильной сборке, лучше обратиться к специалисту.

Как провести работу

Чтобы сделать все правильно, надо соблюдать пошаговую инструкцию и выполнять ее этап за этапом. Тогда никаких проблем не возникнет и разобраться в процессе не составит труда. Все работы важны, если упустить какой-то момент, потом придется переделывать систему или даже прокладывать ее заново.

Подготовка

Начинать нужно задолго до выполнения работы. В первую очередь получить все необходимые разрешения и разобраться с подключением к силовой линии. Также надо подготовить инструмент для работы, его набор зависит от способа прокладки кабеля

Важно помнить следующее:

1. В первую очередь составить проект. В нем предусмотреть все важные моменты: место установки электрического щитка, расположение распределительных коробок, светильников и розеток. Также определить, как будет прокладываться кабель, где лучше поместить понижающий трансформатор и другие линии при их наличии.

2. Купить светильники, розетки, распределительный шкаф и другие комплектующие – автоматы, УЗО, соединительные колодки, трансформатор и т.д. Также приобрести кабель нужного сечения, брать с запасом, так как нужно оставлять концы для подключения, а фактический расход может оказаться немного больше, чем по плану.

3. Также купить все что надо для прокладки кабеля. Если он будет размещен открытым способом, то нужны кабель-каналы или специальные скобы. При скрытой прокладке понадобится гофрированный рукав, который укладывается по всей длине кабельных линий.
4. Определить способ подключения. Если нужно подводить отдельно, используется вариант с воздушной линией или подземной прокладкой кабеля. В гаражных кооперативах электричество обычно проведено по верхней части гаража и нужно сделать ответвление.

Пример простейшего проекта проводки в гараже.

Прокладка проводки

Лучше всего делать скрытую проводку, чтобы исключить любой риск повреждения кабеля и спрятать его от неблагоприятных воздействий. Работа проводится так:

Размечаются линии прокладки, проще всего сделать метки на стенах, чтобы иметь четкие ориентиры перед глазами. Помнить о нормах и вести кабель строго по вертикали или горизонтали.
Если будет использована открытая проводка, закрепить кабель-канал саморезами или дюбель-гвоздями в зависимости от типа стены. Углы зарезать под 45 градусов, чтобы стыки были четкими и не открывали кабель.

При скрытом варианте делаются штробы такого размера, чтобы туда помещался гофрированный рукав. Проще всего делать надрезы болгаркой, а затем выбивать перфоратором.

Уложить кабель. Соединения делать с помощью колодок

Если используются скрутки, их нужно пропаивать и помещать в термоусадочную трубку.

После укладки закрыть кабель-канал или зашпаклевать штробы, чтобы скрыть место прокладки, оставить выведенные провода в нужных местах.
Особое внимание уделить проводке, которая ведется в смотровую яму. Она должна быть скрытой и хорошо гидроизолированной

Идеальное решение – уложить ее при заливке стяжки.

Закрепить светильники и розетки в местах их расположения. Выбирать способ крепления в зависимости от типа оборудования и поверхности, на которой оно установлено. Уделить особое внимание контактам, они должны быть надежными и хорошо заизолированными.

Есть специальные соединители проводки, которые обеспечивают герметичность стыка.

Монтаж электрощитка

Это основной элемент, от которого ведутся все линии в гараже, поэтому его нужно делать качественно, не экономить на комплектующих. Работы проводятся так:

1. Закрепляется распределительный шкаф, лучше всего ставить его около входа для удобства включения и выключения.
2. В первую очередь ставится вводный автомат, который будет отвечать за подачу электроэнергии. При необходимости устанавливают счетчик.
3. Далее надо поставить линейные автоматы. Тут все делается по схеме, подбираются модели подходящей мощности. Также на каждый автомат ставится УЗО для защиты от замыканий, оно должно коммутировать как фазу, так и ноль.
4. Ставится понижающий трансформатор, его также проще всего расположить в щитке.

Пример подключения щитка в гараже.

Кстати! Не стоит забывать о заземляющем контуре, его следует делать при монтаже проводки.
