Виды и особенности конструкции электрических ящиков

Монтажные работы

Под щит выбирается доступное место. Обычно его устанавливают в прихожей, вблизи от ввода кабеля питания. Высота установки составляет 1,5-1,7 м. В специальный бокс щита со смотровым окошком помещается счетчик. В стене делаются отверстия, чтобы закрепить короб на дюбели или саморезы.

Когда щит установлен на стену, его можно собирать следующим образом:

  1. Все группы проводов квартиры заранее подводятся к щитку, где будет производиться монтаж. На них должна быть маркировка, чтобы удобнее собрать схему.
  2. Саморезами на щит крепятся DIN-рейки для установки аппаратов.
  3. В верхней части устанавливается шина для нейтрали, а в нижней – для заземления.
  4. Сверху устанавливается автомат ввода.
  5. В отдельный бокс, как и для счетчика, может помещаться вводной автомат.
  6. Группы автоматов размещаются сверху вниз, по мере снижения мощности. В качестве перемычек между ними применяется специальная шина или их делают из медного провода сечением 4 мм. Удобнее, когда расположение устройств в щитке и на электрической схеме одинаковое.
  7. Кабели и провода вводятся через отверстия в короб. С них срезается внешняя оплетка и по цвету производится прокладка к местам подключения. Всегда должен быть запас для дальнейшего ремонта. Подключают нулевые жилы к верхней шине. К верхним клеммам автоматов подают питание, а к нижним подключают нагрузки (подключение фазы на электрогруппы). Сечение проводов уменьшается, начиная от ввода и до участков с нагрузками. Сечение провода заземления не должно быть меньше чем у фазного на входе. Нельзя допускать скрутку и образование витков. Силовые и нулевые провода разводятся по разные стороны щитка.
  8. При отсутствии подключения нового счетчика питание на электроинструменты и подсветку можно подавать со старого. Провода выводятся близко от счетчика, чтобы контролер в дальнейшем смог произвести подключение, и опломбировать прибор.
  9. После присоединения каждой группы целесообразно проверить ее работоспособность, подавая напряжение через схему временного подключения.

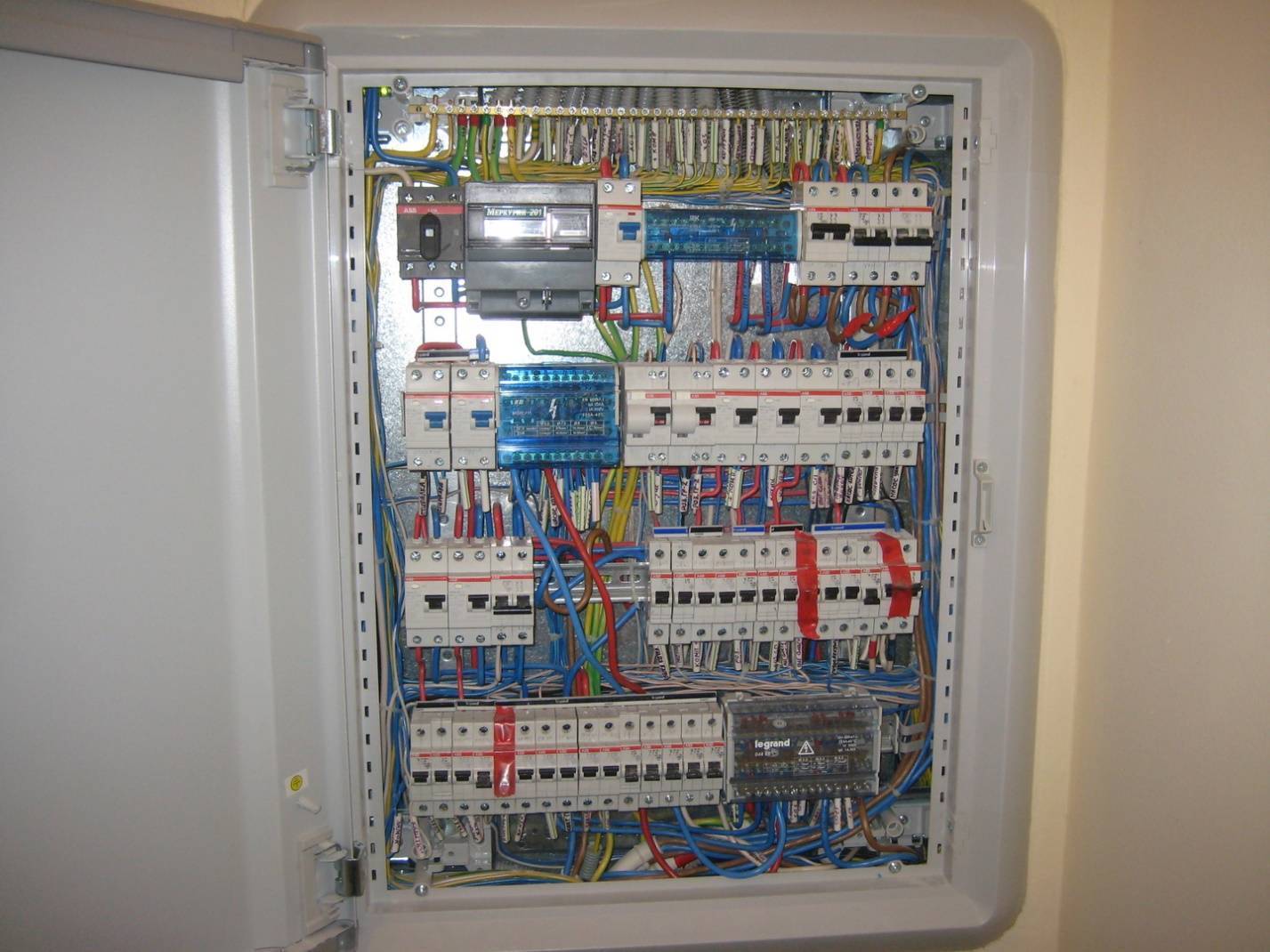

Вначале следует собрать щит без коммутации, отмечая места установки приборов (пробная сборка на рис. ниже). При этом следует предусмотреть возможность быстрого отключения питания изнутри и снаружи.

Пробная сборка щита без коммутации

Когда щиток закрыт, должна быть обеспечена возможность быстрой проверки наличия напряжения с помощью индикаторной отвертки или лампочки.

Назначение и особенности

Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники.

В зависимости от задач, поставленных перед инженерами, обслуживаемая территория может оснащаться несколькими экземплярами шкафов. Такое решение позволяет повысить качество работы, эффективность защиты от непредвиденных перегрузок в сети, массовых отключений электроэнергии при появлении аварийных ситуаций.

Конструктивные особенности шкафов определяются их назначением. Выполняют они следующие функции:

  • обеспечивают защиту объектов от короткого замыкания в сети;
  • защищают сеть от перегрузок;
  • используются для нечастых оперативных коммутаций электрических цепей;
  • защищают людей или животных от несчастных случаев и поражений электрическим током;
  • предупреждают возгорание и пожары.

Для обеспечения электроэнергией в помещениях используются различные конфигурации, а также габариты шкафов. Ни один из сельскохозяйственных, торговых или промышленных объектов не может существовать без данного оборудования.

Внутри шкаф оснащен специальными крепежными элементами – рейками, которые обеспечивают быстрый монтаж и установку специальной аппаратуры, перфорировать стенки при этом не нужно. Для укладки проводов внутри агрегата используются специальные короба, которые обеспечивают правильную организацию и безопасность всей системы.

Как собрать и установить электрический щиток

Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?

В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.

Что еще понадобится для сборки?

  • Медный провод длиною один метр и сечением 2,5 мм².
  • Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
  • Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.

В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.

Внимание! Имейте в виду, что монтаж проводов производится только вертикально или горизонтально. Никаких участков наискосок. Не будем расписывать, какая схема подключения используется в распределительном щитке

Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно

Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.

Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные

Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции

Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.

Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.

Подключение

Если собрать и установить распределительный щиток можно без проблем, то подключать вы его своими руками не имеете права. Поэтому вам придется вызвать представителей энергоснабжающей организации, которые и проведут подключение, то есть, соединят счетчик контроля с вводным кабелем. Если представители сетевой компании это делать не умеют, то придется искать организацию, у которой есть лицензия и доступ к проведению данного вида работ.

Обратите внимание, что после подключения контролер должен провести пломбировку электросчетчика

И еще один момент. для того чтобы можно было бы без проблем проводит ремонт прибора контроля и его демонтаж, необходимо установить в сеть (перед ним) еще один автомат, который называется общим. Чаще всего он больших размеров и для установки в распределительный щиток не предназначен. Что делать в этом случае? Выход единственный – приобрести бокс под автомат и установить его рядом со щитком.

Разновидности силовых щитов

В зависимости от места установки выделяют силовые щиты для установки снаружи или внутри помещений. Для наружного монтажа у корпуса есть соответствующая защита от проникновения влаги, пыли и т.д.. Она может иметь несколько степеней, которые и определяют место, где можно установить щиток. Наиболее распространены следующие степени защиты:

  • IP20, IP30. Не обладают защитой от влаги, поэтому могут устанавливаться только внутри помещений в условиях нормальной влажности. Защищены только от механического воздействия.
  • IP44, IP54. Кроме повышенной защиты от посторонних предметов, обладают защитой от влаги. Допускаются к установке в помещениях с повышенной влажностью. При монтаже снаружи должны располагаться вне попадания прямой струи воды.
  • IP55, IP65. Самые защищенные щитки, которые можно эксплуатировать снаружи помещений и внутри даже в условиях агрессивных сред. IP55 имеет частичную защиту от пыли, а IP65 – полную пыленепроницаемость.

Силовые щиты по способу установки

В зависимости от способа монтажа щиты бывают:

  • Навесными, или накладными. Монтируются непосредственно на стену или другую строительную конструкцию. Весь корпус располагаются снаружи основания, на котором он расположен.
  • Встраиваемыми. Их монтируют в нишу – углубление, специально подготовленное в стене. Снаружи остается видимой только крышка, а весь корпус утоплен в стену.
  • Напольными. Корпус располагается на напольном покрытии, либо на специальной подставке на полу.

По назначению

Комплектация распределительных щитов может включать разные электрические устройства, защитные и управляющие элементы. Все зависит от назначения оборудования. Оно же определяет, какой будет цена силового щита. Его виды по назначению следующие:

  • ВРУ – водно-распределительное устройство. Принимают электрическую энергию от питающих линий электросети или силовых трансформаторов.
  • ГРЩ – главный распределительный щит. То же ВРУ, только принимает и распределяет электроэнергию внутри зданий или квартиры.
  • Групповой щиток. Контролирует отдельные группы потребителей тока: бытовые приборы, светильники, штепсельные розетки и пр. Оснащен аппаратами защиты (автоматическими выключателями) и коммутации. Аналогами выступают квартирный и этажный распределительные щитки.,

Как выбрать

Выбирать аппарат нужно по количеству номинального тока, полюсов, характеристики времени срабатывания и отключающей способности. Также, конечно, необходимо смотреть на бренд, маркировку и цену устройства.

Обратите внимание! При выборе стоит отталкиваться от суммарного количества мощностей электрооборудования

Определение мощности автомата

Определить, какая нужна мощность оборудования, можно, суммировав все реальные мощности каждого отдельного электроаппарата, включенного в одну сеть. Выявить это также можно через таблицу, приведенную ниже. Данные приведены средние по нормативным документам.

Важно понимать, что может понадобиться больше электроэнергии и соответствующая большая сила агрегата, поскольку могут быть куплены дополнительные приборы, которые раннее в расчет не принимались. Таблица мощности бытовых приборов и инструментов


Таблица мощности бытовых приборов и инструментов

Расчет номинальной мощности автомата

Вычислить номинальную силу или ту мощность, при которой проводка не отключится, можно по формуле M = N * CT * cos(φ), где M является силой в ваттах; N — напряжением электрической сети в вольтах; СТ — токовой энергией, которая способна появится в аппарате; cos(φ) — значением косинуса угла фазы с напряжением.

Вычисление номинального тока

Узнать номинальную токовую энергию можно, посмотрев документацию электрической проводки. Для расчета без нее нужно знать площадь проводникового сечения и способ ее прокладки.

Обратите внимание! Далее значения нужно подставить в формулу S = 0,785 * D * D, где D является проводниковым диаметром; S — площадью проводникового сечения. Таблица сечения проводника


Таблица сечения проводника

Определение время-токовой характеристики

Для правильного вычисления токовой характеристики по времени необходимо считывание пусковых токов. Чтобы все выяснить, стоит воспользоваться следующей таблицей ниже.

Вам это будет интересно Питание галогенных ламп 12 В


Таблица пускового тока

Классификация

Конструкции соответствуют ГОСТам, различаются по способу монтажа, материалу изготовления, вместительности. Чем больше шкаф, тем сложнее запорный замок и выше стоимость образца. Они подразделяются на уличные варианты и изделия для установки внутри помещения. Класс защиты — IP —позволяет выбрать модель с оптимальными для потребителя параметрами.

Для квартирных приборов учета достаточно показателя IP 20 со слабой защитой от пыли и без защиты от влаги. Уличные электрические шкафы в зависимости от региона эксплуатации должны иметь показатель IP выше 56. Это означает, что изделие способно защитить расположенное внутри оборудование от порывов ветра с крупными частицами пыли или дождя, снегопадов.

По способу монтажа

Шкаф электрический может быть навесным, напольным или встроенным. Каждый тип мебели отличается определенными особенностями:

Навесной вариант характеризуется внушительными размерами, большой вместимостью

Важно, чтобы конструкция крепилась к стене, не соприкасаясь с горизонтальной поверхностью. Настенный шкаф не рекомендован для хранения слишком тяжелых предметов.

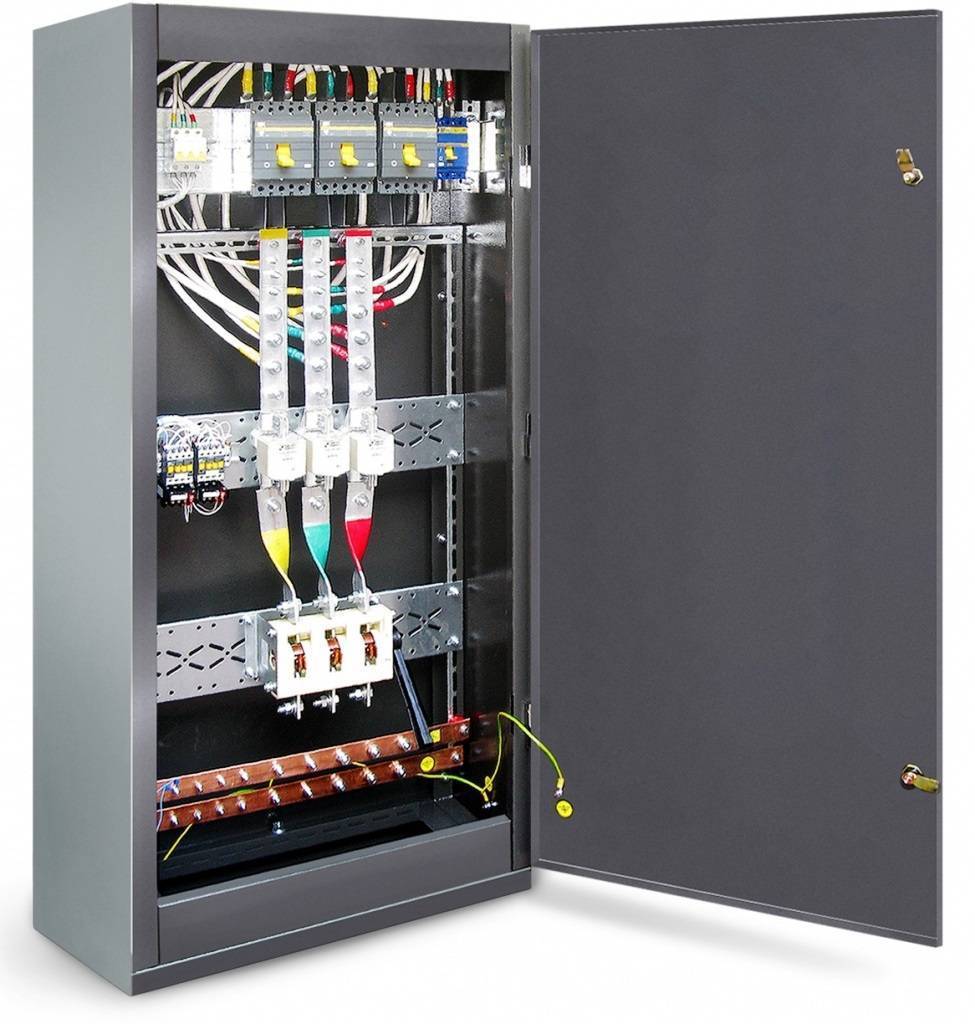

Напольный щит устанавливается на землю, бетонное основание или пол в помещении

В таких шкафах можно разместить большой комплект электрического оборудования.

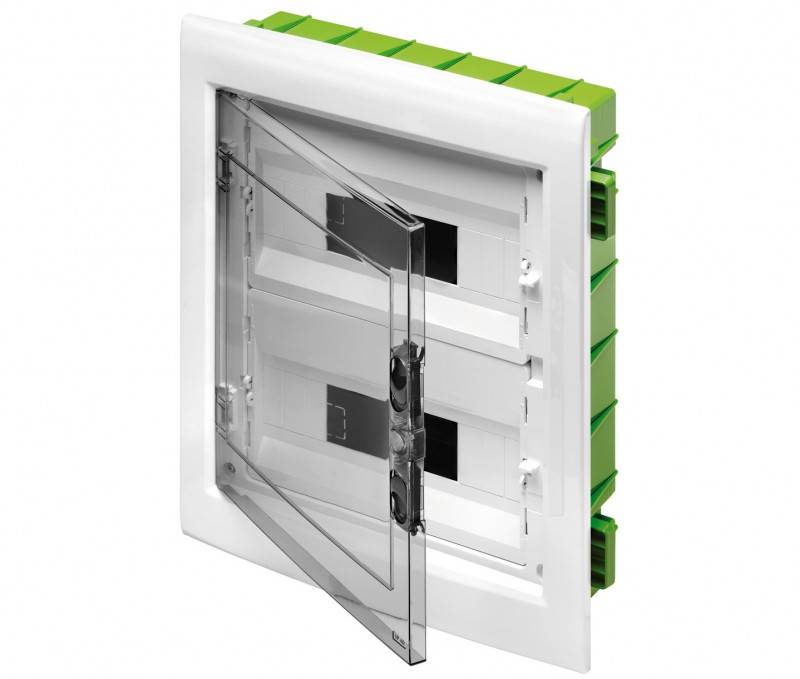

Встроенная модель предполагает наличие в стене ниши, глубины которой достаточно для размещения необходимой аппаратуры.

Дверцы скрытых электрических шкафов располагаются заподлицо со стеной, остаются незаметными, не портят интерьер помещения. Такой щитовой вариант часто размещают в коридорах предприятий и на лестничных клетках офисов. Шкафчики для счетчиков потребляемой электроэнергии можно встроить или скрыть. Для этого необходимо оборудовать специальную нишу и обустроить кабель-каналы.

НавеснойНапольныйВстраиваемый

По вместительности

Самый маленький электрический ящик рассчитан на размещение 2 автоматов. Его размеры невелики, составляют приблизительно 135 х 80 х 60 мм. Существуют модели, вмещающие более полусотни электрических модулей. Напольный вариант шкафа может иметь габариты 200 х 600 х 400 мм.

По материалам изготовления

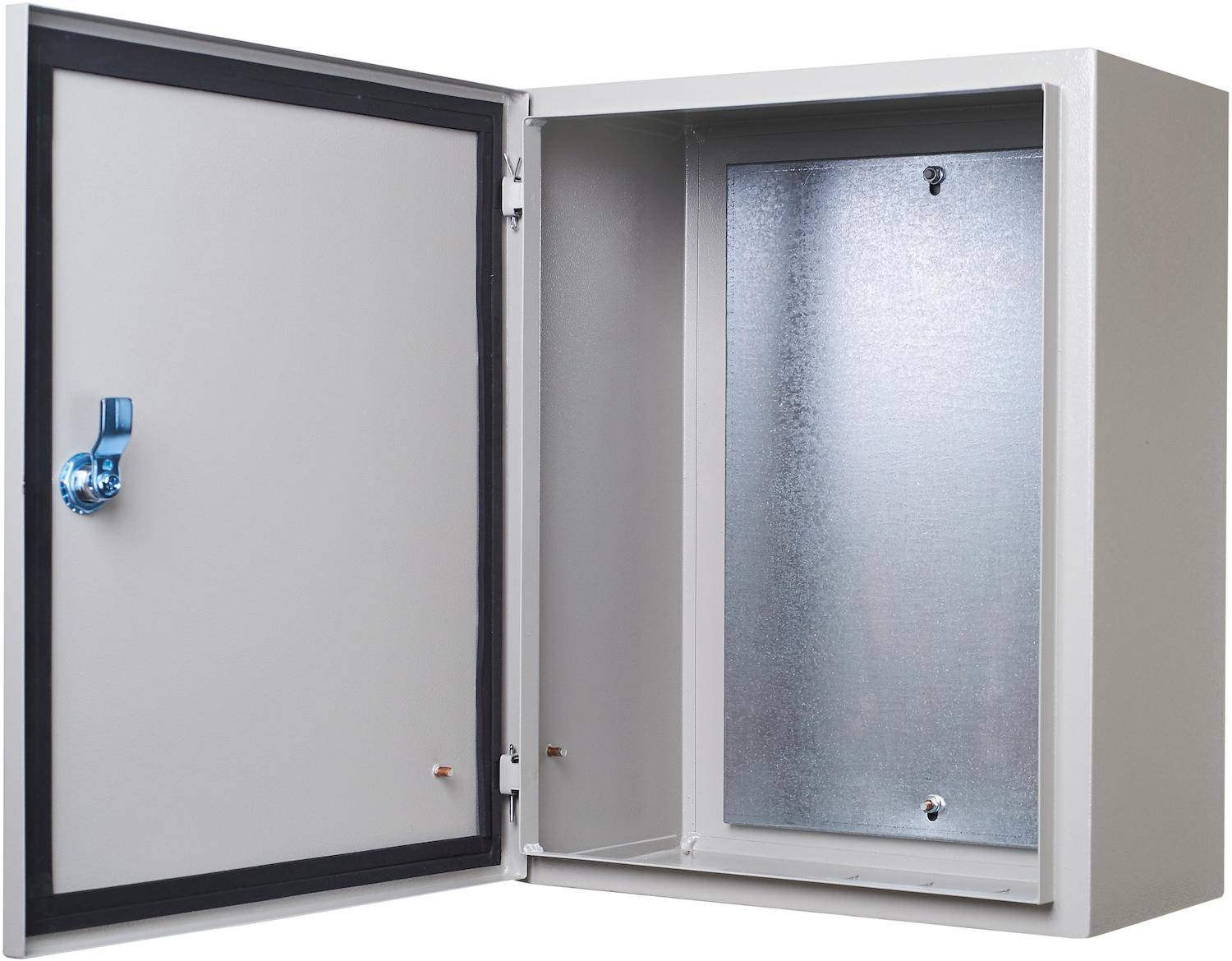

Силовые шкафы изготавливают из металла или пластика. Основными критериями выбора служат долговечность конструкции, возможность противостоять внешним воздействиям, безопасность эксплуатации. Если оборудование размещается на улице, предпочтительнее шкаф из металла, поскольку он прочнее пластикового аналога. Его недостаток — подверженность коррозии.

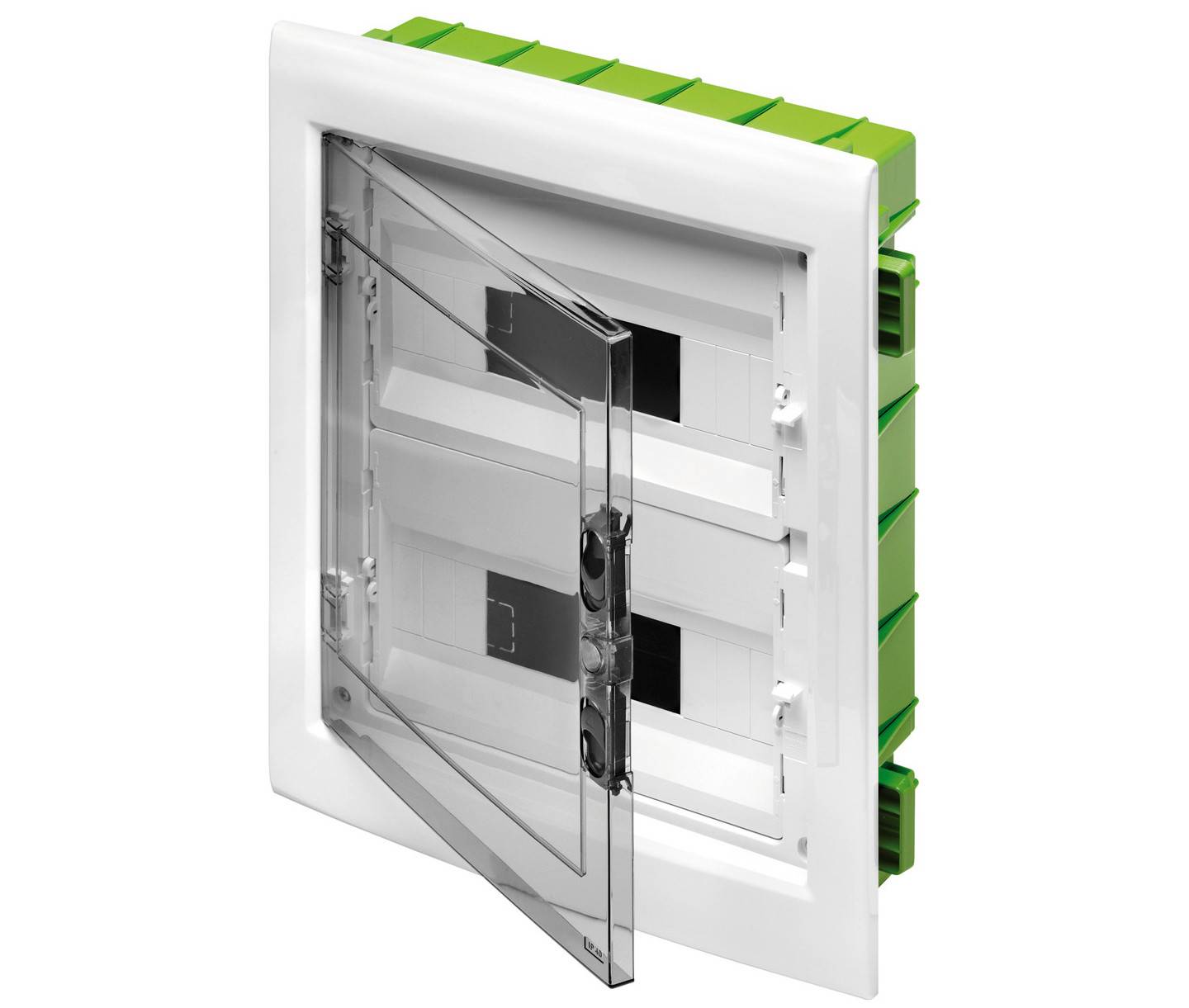

Пластиковый шкаф — современный вариант, безопаснее при монтаже оборудования, поскольку сырье не проводит электричество. Он более хрупкий, может пострадать от возгорания в результате короткого замыкания. Выбирая шкаф для собственного производства, следует руководствоваться действующими ГОСТами, доверять выбор и монтаж оборудования высококлассным специалистам. Для домашнего электрического счетчика вполне подойдет такая конструкция. Она легка, удобна в эксплуатации. Наличие прозрачного окошка позволяет следить за работой прибора, без проблем снимать показания.

МеталлическийПластиковый

Как выбрать квартирный электрощит?

Если уличные ящики для электросчетчика – не новинка, то боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.

Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.

Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.

Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.

Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник – любителям без допуска заниматься сборкой бокса запрещено.

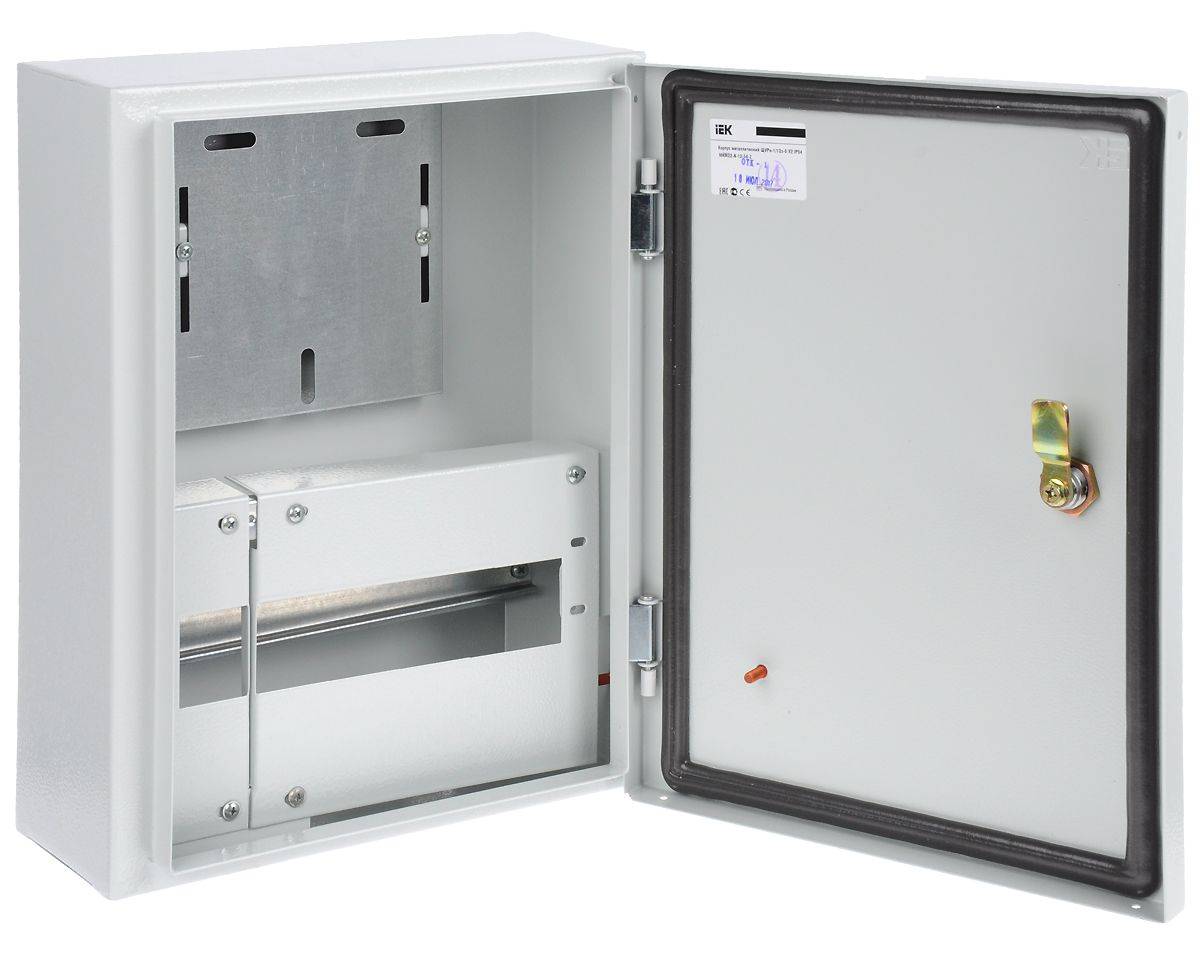

Назначение бокса для электросчетчика

Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:

  • служит основой для крепления защитных приборов и другого оборудования;
  • группирует оборудование в одном месте, чем облегчают эксплуатацию и обслуживание;
  • защищает устройства от случайного нажатия;
  • защищает внутреннее наполнение от воздействий внешней среды.

Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.

Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.

Существует два вида электрощитов: встроенные и наружные. Выбор зависит от условий монтажа и подключения, а также подстилающей поверхности.

Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.

Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче производить разводку контуров по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.

На что обратить внимание при выборе?

В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств

Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем

Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.

У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:

Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей.

Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.

Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.

Из российских производителей популярны RUCELF, IEK, Эра, Мастер.

Особенности составления схемы

Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы, в особенности составленную схему разводки, способ монтажа и правильно подобранное оборудование. Кроме того, обязательно следует иметь в виду ряд факторов, среди которых:

Кроме того, обязательно следует иметь в виду ряд факторов, среди которых:

  • тип расключения;
  • суммарную мощность электроприборов;
  • максимальную мощность;
  • тип электроприборов.

От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.

Под типом расключения подразумевается разводка проводников «шлейфом», «звездой», с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.

Определить суммарную мощность необходимо, чтобы правильно подобрать номинальные параметры автоматических устройств защиты, а также сечение кабеля – эти значения взаимозависимы.

Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.

Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.

Основные требования

Основные требования к шкафу электрическому уличному всепогодному таковы:

долговечность — шкафы уличные подбираются для защиты электрооборудования, поэтому они непременно должны быть качественными. Это означает, что примененные в процессе изготовления материалы (сталь, нержавеющая сталь, полиэфирный пластик) должны демонстрировать высокую стойкость к износу в процессе эксплуатации. Это выступит надежной гарантией долговечности шкафа и сохранности оборудования внутри него;
безопасность — при изготовлении подобной продукции применяются металл, пластик, которые не должны содержать вредных компонентов, радиоактивных веществ, составляющих, способных вызвать сильную аллергическую реакцию у человека;
способность защитить содержимое модели. Благодаря запорным механизмам уличные шкафы могут ограничить доступ посторонних людей к внутреннему содержимом

Модели могут оснащаться классическими замками, блокировочной ручкой, ручкой с замковым механизмом, металлическим кулачком, инновационной системой блокировки, запорным механизмом с нажимной защелкой;
наличие дополнительных параметров — если работа оборудования внутри шкафа требует контроля и в ночное время, важно, чтобы конструкция была дополнена подсветкой, звуковыми сигналами. Эти параметры повышают стоимость изделия, что важно помнить при его подборе;
эффективная термоизоляция стен шкафа
Этот параметр позволит электрооборудованию не перегреваться во время работы, тем самым обеспечивая технике более длительный срок службы
дизайн — для изделия уличного этот параметр не так важен, но и его стоит брать во внимание, если оно размещается во дворе дома и будет на виду.

Если нужно ограничить доступ посторонних к содержимому модели, обязательно присматривайте конструкцию с запорным механизмом высокой надежности. Это позволит в любое время обеспечить себе доступ к оборудованию внутри модели, но не допустить вторжения в его работу посторонних людей.

Установка электрического щитка

После приобретения электрического щитка, а также всех размещаемых в нем элементов можно приступать непосредственно к монтажу этого распределительного устройства.

При монтаже электрощитка следует учесть следующие требования:

  1. Установка короба, в котором размещено электрооборудование, не допускается в непосредственной близости к водяным или газовым трубопроводам.
  2. Щиток может быть закреплен только на вертикальной поверхности с углом наклона не более 1,5 0.
  3. При установке электросчетчика в пластиковом или металлическом коробе необходимо обеспечить возможность быстрого снятия показаний. Для этого щиток оснащается смотровым окном и закрепляется на стене на уровне приблизительно 1,5 м.

Монтаж электрического щитка и подключение всех его элементов можно условно разделить на несколько этапов:

  • Установка DIN-рейки внутри короба. Выполняется при помощи саморезов, которые вкручиваются в специально предназначенные для этого отверстия. Если монтажная рейка не входит в комплект поставки щитка, то ее можно приобрести отдельно. Также на этом этапе выполняется установка клеммников для крепления нулевого и защитного заземляющего проводника.
  • Распределение всех устройств автоматики, входящих в состав электрического бокса, таким образом, чтобы их подключение и эксплуатация не была затруднена.
  • Подключение проводов в соответствии со схемой электропроводки. При этом следует помнить, что единственно возможным способом размещения провода в электрическом щитке является его горизонтальная или вертикальная укладка. Прокладка провода под другими углами как внутри, так и снаружи короба не допускается.
  • Подключение счетчика выполняется специалистом. Можно самостоятельно подключить соединительные провода, однако устройство не может быть введено в эксплуатацию без составления соответствующего акта и опломбирования его представителем энергосбыта.

При подключении автоматических выключателей, УЗО, а также электросчетчика следует использовать нумерацию проводов и клемм. Для обеспечения более легкой эксплуатации и ремонта элементов электрического щитка нужно составить схему электрических подключений.

  • Разметка поверхности стены, на которую будет смонтирован электросчетчик для определения мест его крепления.
  • Сверление отверстий под дюбели.
  • Закрепление бокса для счетчика. Подключение проводов, питающих нагрузку.
  • Через несколько месяцев после установки всех элементов щитка следует подтянуть их болтовые соединения.

Как уже было сказано, подключение электросчетчика не может быть выполнено самостоятельно. Это прерогатива контролирующей организации. Поэтому для подсоединения входящих проводов необходимо вызвать ее представителя, который подключит и опломбирует устройство учета электроэнергии.

Устройство этажного щитка в многоквартирном доме

Подавляющее большинство электрических щитов на этажах не закрывается на замок и представляет серьёзную угрозу поражения током жителям, а также риск возникновения пожара для всего дома. Несчастье может подстерегать жителей даже при осмотре.

На фото можно увидеть некоторые ужасы внутреннего устройства этажного щита. Практика показывает что энергокомпаниям и управляющим предприятиям нет дела до технического состояния распределительных щитов.

Эти предприятия не желают делать ни капитальный ремонт, ни техническое обслуживание. Максимально на что могут рассчитывать жильцы дома это замена магистральных кабелей, идущих от вводного щита в подвале здания до верхнего этажа.

Если в щитке произойдёт перегорание проводов или выйдут из строя электрические приборы можно рассчитывать на приезд дежурных электриков. Они заменят в схеме этажного щитка вышедшие из строя приборы или проводники, однако качественного ремонта от них ждать не приходится.

Цель этой статьи обратить внимание жильцов на свои этажные щиты и то состояние в котором они находятся. В большинстве своём они требуют немедленного капитального ремонта. Не поленитесь выйти на площадку и загляните в них

Не поленитесь выйти на площадку и загляните в них.

Щиты расположенные на лестничных площадках, как правило состоят из трех отсеков: абонентского, распределительного и слаботочного отсека. Конструктивно для каждого отсека предусмотрена своя дверца, а с лицевой стороны имеются смотровые окна для снятия показаний счетчика. На дверце распределительного отсека должна быть нанесена схема этажного щитка чтобы электрику из ЖКУ было понятно что куда идет. Но как правило это не всегда соблюдается.

В распределительном отсеке этажного щита располагаются счетчики электроэнергии. И как в нашем случае пакетные выключатели. В абонентском отсеке установлены автоматические выключатели на din-рейке. Для того чтобы отключить автомат или проверить его положение достаточно открыть дверцу этого отсека (не нужно открывать весь щиток).

Слаботочный отсек этажного щита располагается отдельно от силовой части. В нем размещают кабеля телефонной и радиосвязи, интернет, домофон, охранная сигнализация и т.п.

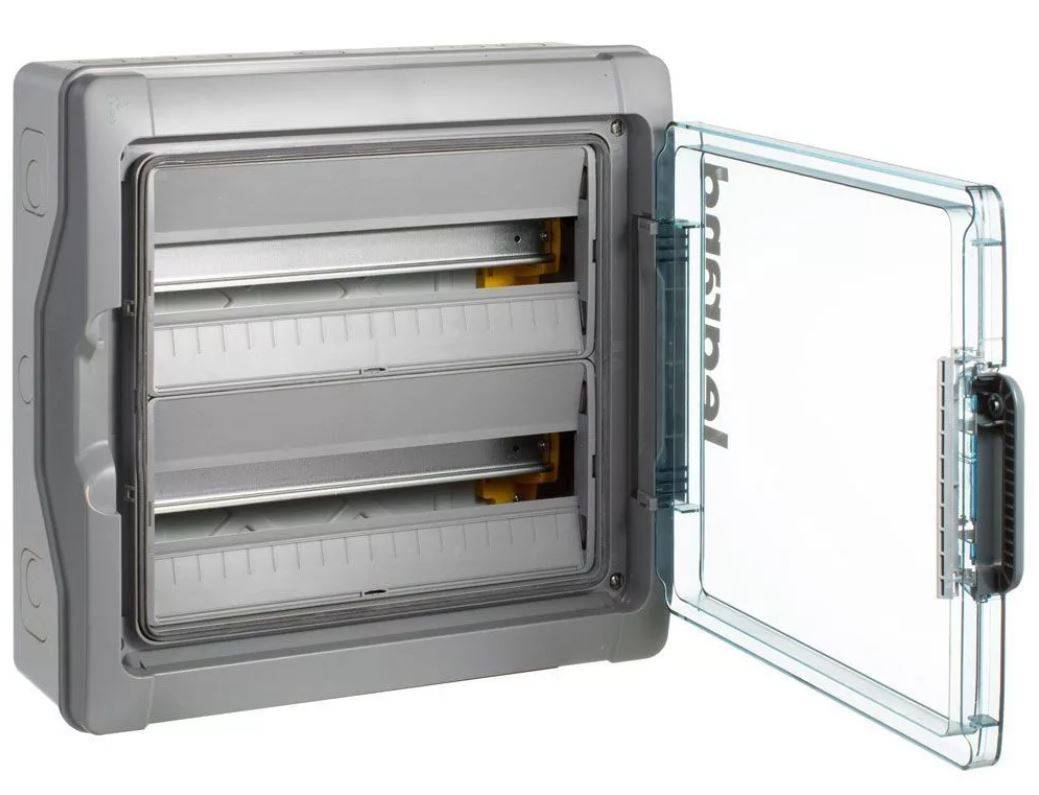

Разновидности уличных ящиков

В настоящее время рынок предлагает две разновидности, в основе их классификации лежит материал, из которого ящики изготавливаются. Это металл и пластик. Но необходимо отметить, что модификаций данного устройства огромное количество, хотя предназначены все они для одних и тех же целей (о них уже было упомянуто).

Но среди производителей не существует определенных точных терминов. То есть, ящики для счетчиком могут называться по-разному. К примеру, шкаф или щит учета электроэнергии, бокс или учетно-распределительный щит. Все эти модели выпускаются под разными названиями, но это одно и то же с разными габаритными размерами и предназначенные под разную начинку. Но во всех них предусмотрена возможность установки счетчика учета электроэнергии.

Какие еще требования предъявляются к этим установкам?

  • Во-первых, уличный ящик должен быть практичным. Находясь на улице, он подвергается негативному воздействию погодных условий и солнечным лучам. И такие нагрузки щит должен хорошо выдерживать, то есть, обладать долгосрочным сроком эксплуатации.
  • Во-вторых, он должен быть удобным при монтаже и в обслуживании. Поэтому практически во всех моделях предусмотрена установка счетчика и дополнительной аппаратуры на DIN-рейку.

Поэтому многие владельцы загородных домов считают своим долгом самостоятельно провести монтаж уличного шкафа, забывая о том, что представители энергоснабжающей организации могут такую установку и не принять, наложив еще вдобавок и штраф. Поэтому рекомендуется монтажные работы переложить на плечи специалистов, имеющих допуск на проведение данного вида работ. Вам просто необходимо оставить заявление, мастера сами придут и все установят, а контролер составит акт о приемке счетчика к обслуживанию.
