Измерение напряжения в электрической сети мультиметром

Какое напряжение в розетке?

Точнее, каким оно должно быть? На территории России наиболее распространены показатели в централизованной сети – 220 и 380 вольт, частотой 50 Гц. Допустимым отклонением, в ту или иную сторону, считается значение – 10%. То есть погрешность до 198 или 242 вольт будет нормальной.

Эти колебания могут зависеть как от большой нагрузки на сеть, от высокомощных электроприборов (обогреватели, котлы, сварочные аппараты), так и от обслуживающей электростанции. Но какой бы не была причина, рекомендуется иногда контролировать напряжение в розетке у себя дома, дабы избежать возможных неприятных последствий.

Как правильно пользоваться мультиметром: инструкция для чайников

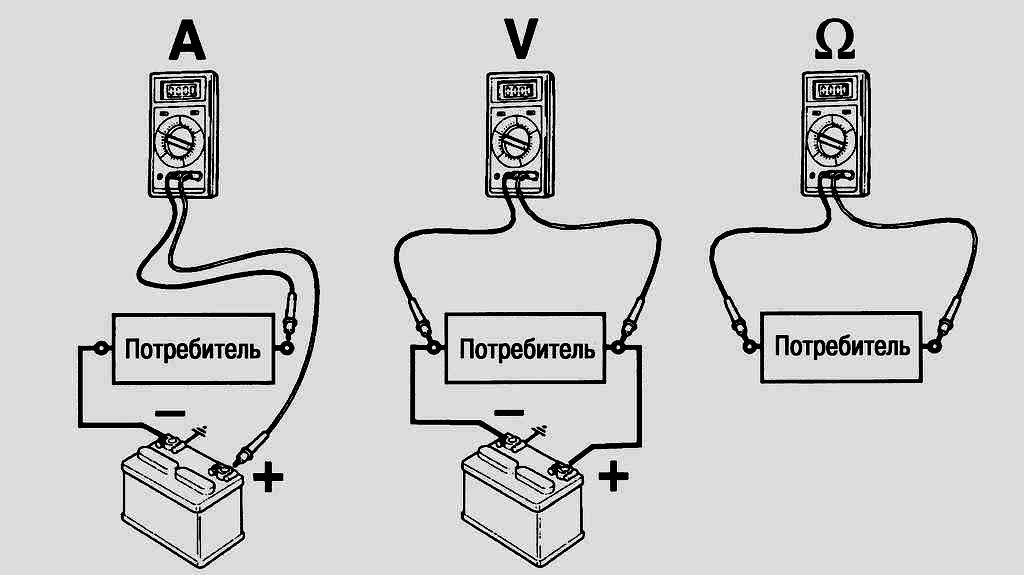

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Определение утечек

Иногда даже после небольшого простоя автомобильная аккумуляторная батарея отказывается давать необходимый заряд для запуска двигателя. В связи с этим владельцев авто интересует, как измерить силу тока аккумулятора мультиметром и откуда появилась утечка.

Аккумулятор — это источник постоянного тока с достаточно большой емкостью. Электроэнергия производится в нем в результате химических реакций, а после разрядки батарея вновь может восполнить нехватку тока от зарядного устройства.

Существует норма утечки тока в системе автомобиля, которая не превышает 30-50 мА. Но даже зимой это не должно стать причиной разрядки аккумулятора. Во время стоянки электроэнергия тратится на работу автомобильных гаджетов — сигнализации, часах, аудиосистемы, навигации и т.д. Энергопотребление их мало — не более нескольких десятков миллиампер.

Критические утечки, которые приводят к разрядке батареи, возникают из-за дополнительных потребителей или короткого замыкания в цепи. Определить их можно с помощью мультиметра:

1. Отключить все устройства, потребляющие энергию. Выключить зажигание и вынуть из замка ключ.
2. Установить режим измерения постоянной силы тока на 10 А.
3. Устроить в цепи разрыв — «минус» аккумулятора подключить к разъему СОМ мультиметра, красный щуп соединить с помощью крокодила с бортовой сетью автомобиля.

В таком состоянии утечек, свыше допустимых 30-50 мА, быть не должно. Но если они присутствуют, придется искать причину. Нештатные потребители могут быть среди установленных самостоятельно устройств — магнитолы, противотуманных фар, подогрева сиденья, сигнализации и т.д.

Чтобы точно определить, что именно из этого является «виновником» энергопотерь, каждый вид оборудования нужно отсоединить от цепи и повторить испытания.

Часто расположенные вблизи движущихся частей автомобиля провода перетираются, что может стать причиной короткого замыкания. Поэтому все электрические коммуникации обследуются на наличие повреждений и изолируются.

Если же и после этих мероприятий добиться устранения утечки не удалось, проверка проводится при отключенных предохранителях и реле. Причины также могут крыться в неисправном генераторе или стартере.

Как проверить конденсатор мультиметром

Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.

Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.

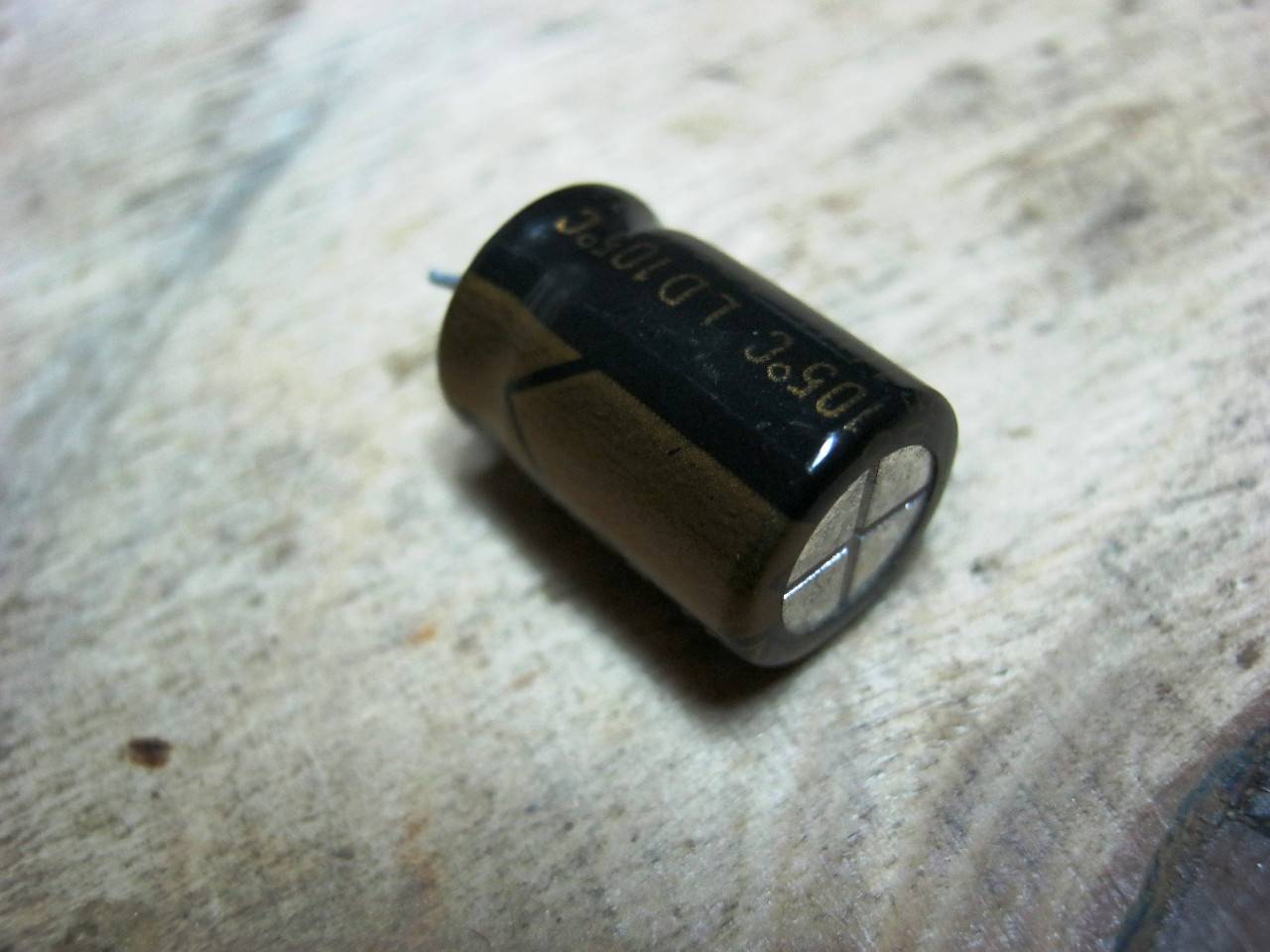

У нас имеется электролитический конденсатор.

Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.

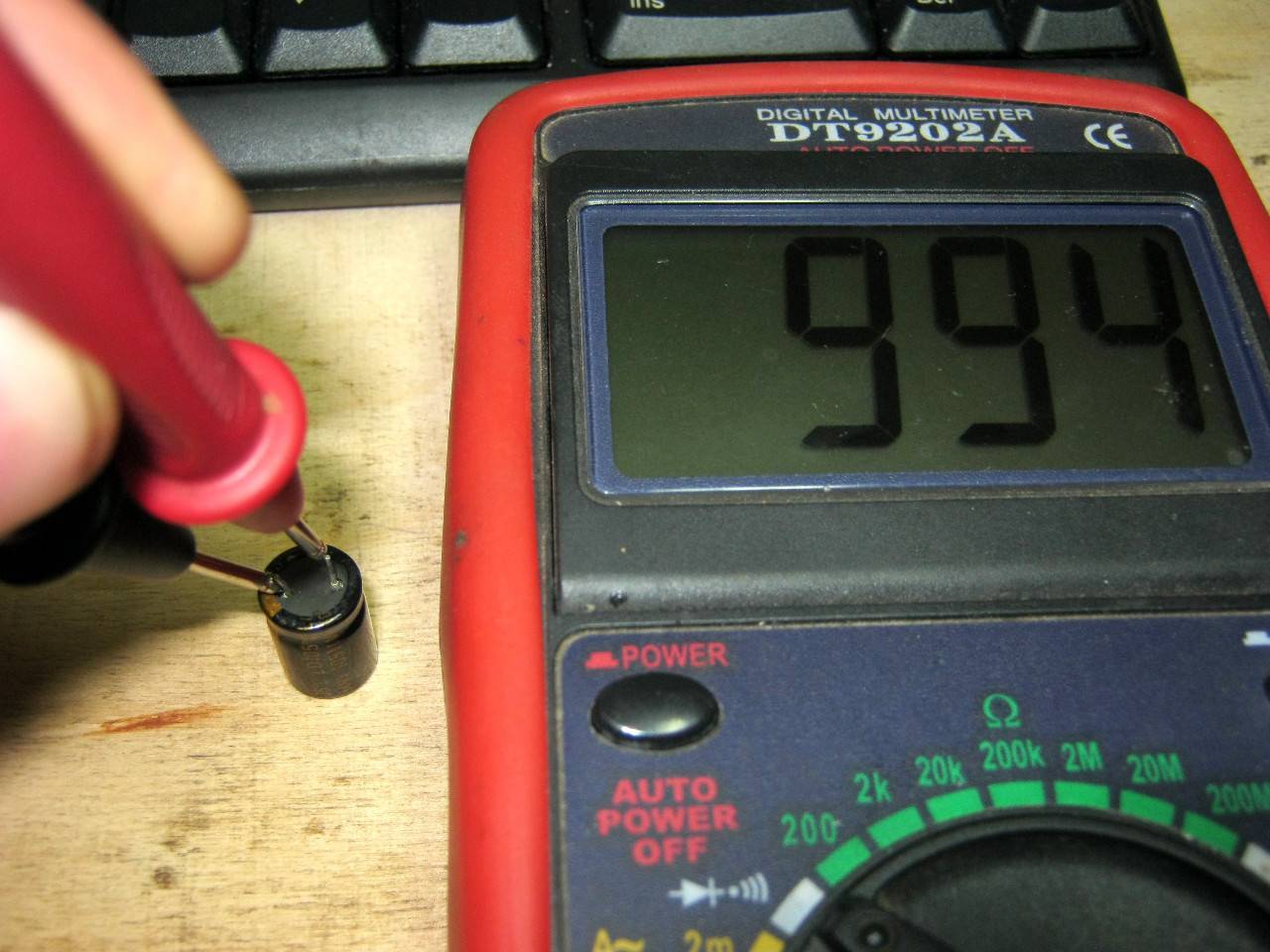

Как только я дотронулся до выводов, мультиметр сразу же показал это значение

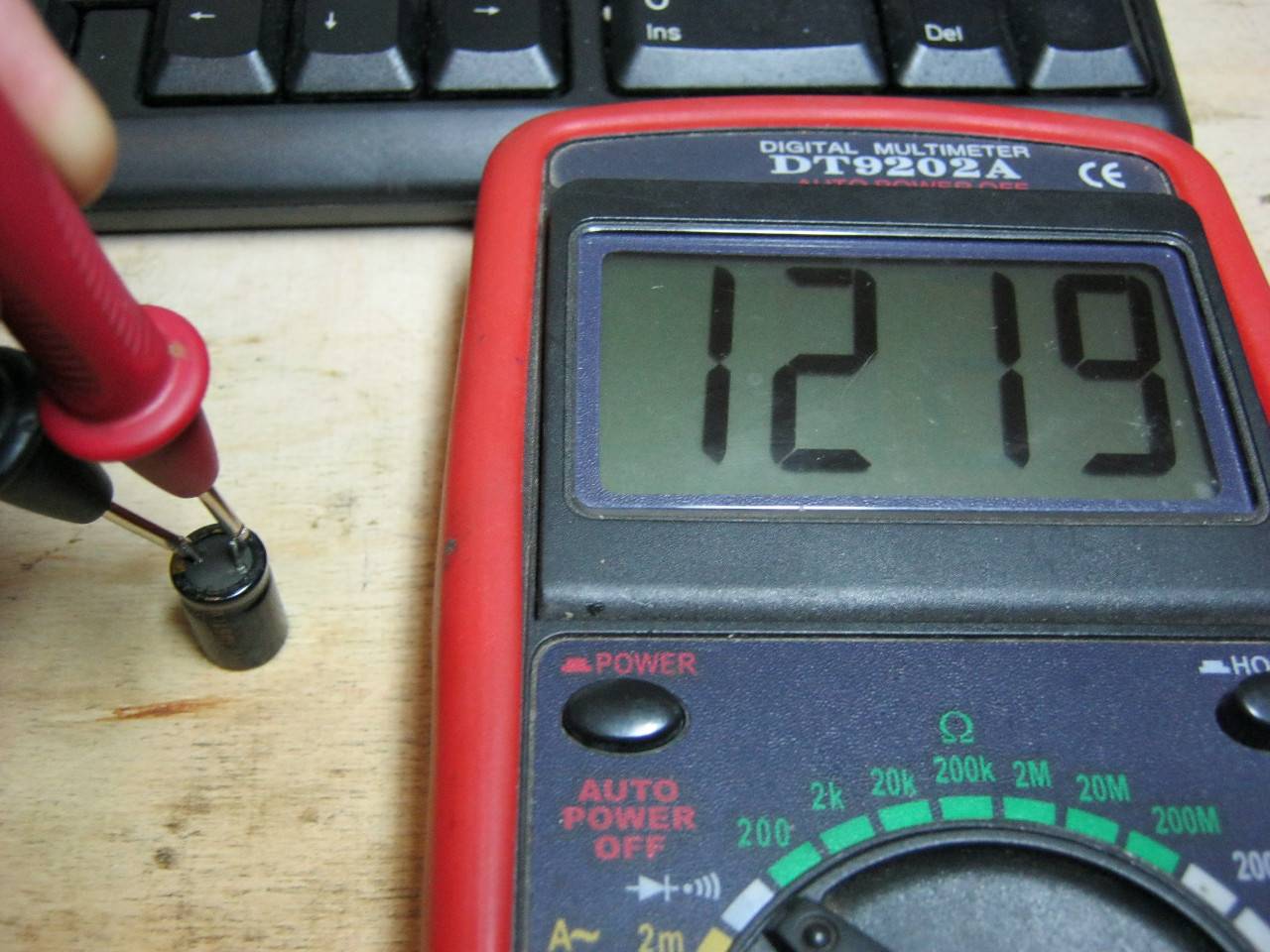

через пол секунды

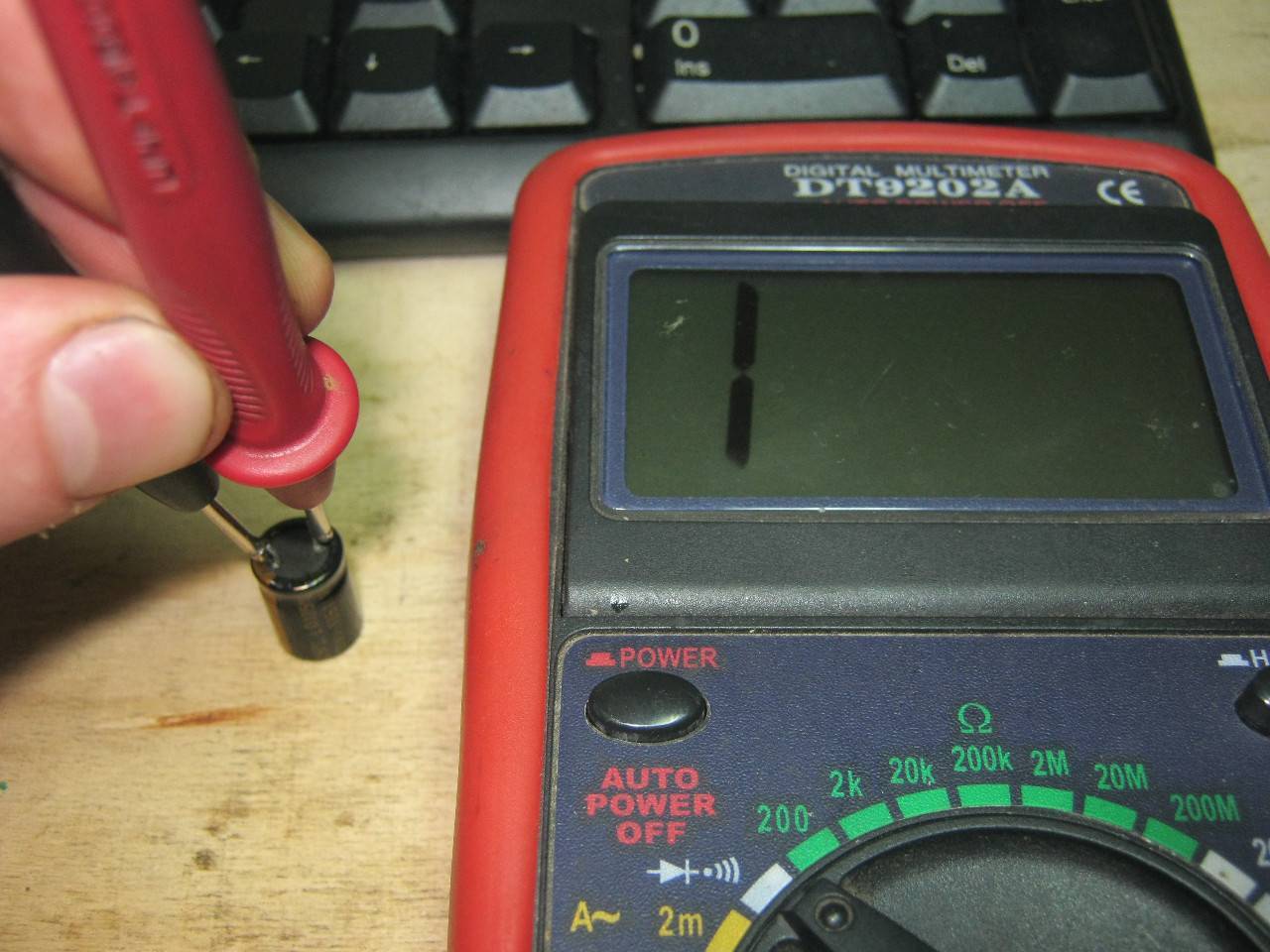

и потом значение вышло за предел диапазона, и мультиметр показала единичку.

То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.

Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).

Условные обозначения на приборе

Проверить напряжение мультиметром можно, переключив последний в режим измерения постоянного или переменного напряжения. Рядом с высшим диапазоном измерения постоянного и переменного напряжения указан значок в виде молнии со стрелкой на конце – опознавательный символ, свидетельствующий о напряжении, опасном для жизни.

Чем выше частота, тем ниже предел: опытные мастера отмечали случаи, когда даже напряжение звуковых частот до 40 В, подаваемое с усилителя на любую из колонок в сотни ватт, било током. Так, например, отмечены случаи ударов током с напряжением в 20 В с частотой 8 кГц. Относитесь внимательно к работе под напряжением в несколько десятков или сотен вольт: случайное касание токоведущей части может стать для незащищённого новичка фатальным.

Следующие значки также не лишены смысла:

• значки «V~» и «A~» означают соответственно переменный вольтаж и ампераж;
• hFE – коэффициент усиления тока транзисторов (в справочниках указан как h21);
• значок динамика или «пищалки» – режим прозвонки (сопротивление до 200 ом, при 50 омах срабатывает звуковой оповещатель);
• значок диода – проверка диодов и транзисторов без необходимости их изъятия из платы;
• k – приставка «кило» (килоомы);
• M – «мега» (мегаомы);
• m – «милли» (чаще всего это миллиамперы);
• строчная греческая буква «мю» – приставка «микро» (микроамперы);
• заглавная греческая «омега» – сопротивление в омах;
• F – фарады (ёмкость конденсаторов);
• Hz – герцы (частота тока);
• значок градуса или маркер «temp.» – замеры температуры воздуха;
• DC – от англ. «direct current», параметры постоянного тока;
• AC – от англ. «alternating current», параметры переменного тока.

Два последних маркера иногда заменяют соответственно значок тире (постоянный ток) и «тильды» (переменный). Рекомендуется запомнить их – как минимум те, что ответственны за измерения тока, напряжения и сопротивления. Прочие требуют специальных знаний.

Устройство

Мы будем рассматривать цифровые мультиметры (они же — тестеры), поскольку. аналоговые (снабженные стрелкой и полем со шкалой значений) в настоящее время уже почти вышли из обихода.

На рынке существует большое разнообразие мультиметров, но у всех из них есть следующие элементы:

• цифровой дисплей;
• переключатель для выставления параметров;
• 2-4 гнезда для подключения контактных щупов;
• два контактных щупа.

Работает прибор от батарейки. Мы будем рассматривать самое простой мультиметр для домашнего использования, измеряющий три основных параметра – напряжение, силу тока и сопротивление электрического проводника. Подавляющее большинство других функций в быту не нужны, за исключением функции прозвонки. Но прежде чем переходить к измерению напряжения, разберемся, какое оно бывает.

Как проверить напряжение мультиметром в розетке 220 вольт: пошаговая инструкция

Один из самых доступных и распространенных приборов для исследования цепи — мобильный мультиметр. Он измеряет не только напряжение, но и другие величины — силу тока, сопротивление, емкость конденсаторов. Некоторые модели могут определять температуру, усиление транзисторов, частоту переменного тока, проводить тест диодов, прозвонку.

Выбор режима

Для установки нужного режима и диапазона на корпусе прибора нанесены специальные значки

Измерение напряжения переменного тока проводится при положении переключателя в секторе, обозначенном V˜ (важно не перепутать с постоянным, который определяется в другом сегменте со значком V-)

Теперь необходимо выбрать нужный предел измерения. Для всех российских сетей рекомендуется устанавливать диапазон 750 В, поскольку напряжение превышает 200 В. Если выставить рычаг на более низкую ступень, напряжение отобразится на дисплее в виде единицы.

Для измерения силы тока ошибка подключения может стать критичной. Легкоплавкие предохранители выйдут из строя, и прибор придется ремонтировать. Поэтому выбирать диапазон нужно с запасом, особенно, если нет уверенности в верхних границах параметров тока.

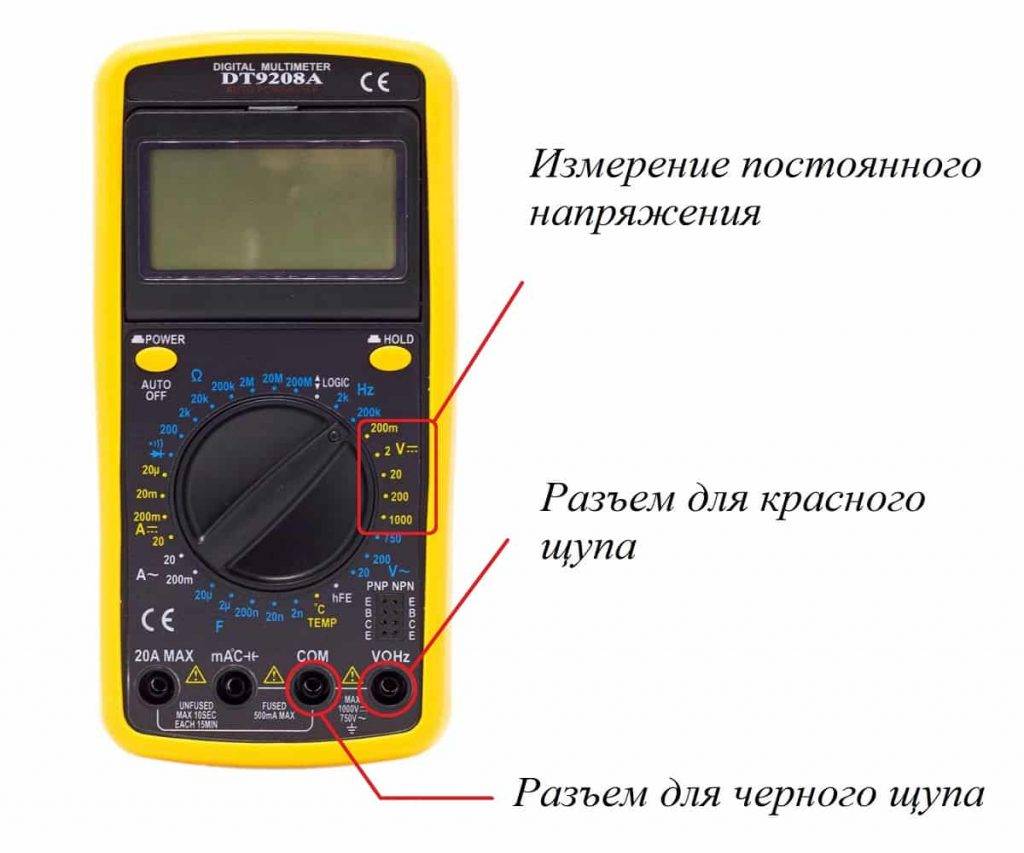

Подключение щупов

Электроприборы или участки цепи подключаются к мультиметру с помощью 2 проводников красного и черного цвета. Концы щупов со штекерами вставляются в отверстия на тестере, а с заостренными стержнями — набрасываются на контакты.

Разъемов может быть от 2 до 4 в зависимости от набора возможностей и функций:

• Выход со значком COM — это «база»,»ноль», «земля». К нему всегда присоединяется черный щуп.
• VΩmA — разъем для измерения напряжения, сопротивления и силы тока до 200 мА, красный щуп.
• 10А — отверстие для измерения тока до 10 А, красный щуп.

Напряжение в розетке определяется при замкнутой цепи, но, в отличие от силы тока, без нагрузки. Для проведения измерений щупы нужно вставить в соответствующие разъемы — черный в COM, красный — в VΩmA.

Измерение напряжения

Все работы с электрическим оборудованием несут в себе потенциальную опасность. Избежать ее помогут простые правила:

• не дотрагиваться до открытых проводников;
• не держать щупы обеими руками, чтобы при нечаянном замыкании цепи ток не проходил через все тело;
• при близком положении наконечников во время измерения использовать зажим «крокодил».

Щупы нужно взять в одну руку, ввести концы в отверстия в розетке и дождаться стабилизации показаний

Причем неважно, какой из них будет на фазе, а какой на нуле. Мультиметр покажет абсолютное значение потенциала в вольтах

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Алгоритм измерения силы тока мультиметром

Универсальные тестеры с питанием от батареек помогут быстро и точно определить нужные параметры цепи. Порядок стандартных действий:

• выставляется нужный режим;
• щупы подключаются к разъемам на измерительном приборе;
• мультиметр встраивается в цепь;
• после подключения источника питания снимаются показания.

Главное условие — обязательно должна присутствовать нагрузка, которая собственно и определяет значение силы тока. Это могут быть любые электроприборы с сопротивлением больше 0.

Выбор режима

На корпусе мультиметра расположен переключатель, который нужно перевести в сектор для измерения силы тока. Постоянный ток можно исследовать практически на всех мультиметрах. На шкале для него есть обозначения — А с прямой чертой и 3 пунктирами под ней, DCA и/или значок 10А. Профессиональными приборами можно измерять силу тока до 20 А.

Если параметры тока неизвестны, рекомендуется устанавливать переключатель на максимальный диапазон. Так вы убережете прибор от короткого замыкания и порчи. Затем, когда порядок величины будет установлен, ручку можно повернуть в другую позицию для получения более точных данных.

В некоторых моделях не предусмотрено измерение переменного тока. Но покупать другой мультиметр совсем необязательно. В этом случае можно использовать различные приспособления, например, готовые или самодельные резисторы. Их сопротивлением должно соответствовать 1 Ом. Тогда согласно закону Ома I=U/R снимаемое напряжение численно будет равно силе тока на данном участке цепи.

Также используется метод с выпрямлением диодным мостом. На вход подается переменный ток, а на выходе он постоянный. Затем можно проводить измерения своим мультиметром.

Подключение щупов

Щупы, прилагаемые к мультиметру, изготовлены в разных цветах — черный «минусовый» и красный для нагрузки. Они вставляются в гнезда на корпусе:

• черный в СОМ;
• красный в VΩmA или 10А.

Рекомендуется устанавливать проводники в разъемы с заведомо большим диапазоном, то есть сразу в 10 А

Особенно это важно, если верхний предел величины точно не известен. Измеряемый ток будет сначала определяться грубо, а при необходимости переключатель можно перевести в более тонкий регистр

Измерение

Мультиметр для определения силы тока всегда подключается в цепь последовательно с нагрузкой или в разрыв. В качестве источника питания можно использовать бытовую электросеть или блок питания. По правилам электробезопасности сначала необходимо собрать всю систему, а затем подключить электричество.

Если на дисплее мультиметра высветились нули, значит, произошел обрыв и проводимость отсутствует. Иногда это показывает, что предел измерений установлен высоковато. В последнем случае нужно отключить питание и перенастроить мультиметр в соответствии с ожидаемой величиной, то есть переставить в другой разъем красный щуп и выставить более низкий предел измерений.

Как подключить провода мультиметра

Прибор под названием мультиметр способен производить замеры напряжения разных узлов электросети, проверять технику на работоспособность, измерять сопротивление тока по его направлению и многое другое.

Мультиметры, учитывая их модели и набора конфигураций, могут иметь определенный комплект встроенных способностей. Например, самые простые приборы, способны только делать замеры тока, а более усовершенствованным моделям, под силу решать намного больше разноплановых задач.

Приборы бывают цифровыми и аналоговыми. В зависимости от своего типа они имеют отличительный внешний вид, иногда разную разметку шкалы. Однако, схема эксплуатации у всех них будет идентична.

Подключение проводов – главная процедура начала любого замера. Сперва, необходимо усвоить название каждого разъема находящихся на корпусе, как правило, их 3 штуки:

1. СОМ – внутрь данной маркировки всегда подсоединяется черный провод.
2. VΩmA – для красного провода. Используется в целях проверки напряжения, или силы тока (до 200мА), вычисления сопротивления.
3. 10 ADC – тоже для красного, но с несколько другими задачами: силы тока более 200мА.

После подсоединения проводов в нужные отверстия, остается их подсоединить к клеммам прибора, который нужно проверить.

Постоянный ток

Источники такого тока — это аккумуляторы, блоки питания, генераторы и батареи. Поскольку отсутствует пульсация, «плюс» и «минус» всегда постоянны.

Постоянный ток при низком напряжении менее опасный, чем переменный. Он не вызывает патологических изменений в организме при разряде до 500 В, но свыше уже становится гораздо разрушительнее постоянного. В любом случае при работе с электричеством необходимо быть очень осторожным. Даже банальная батарейка в 9 В при определенных условиях может выдать достаточно травмирующий ток.

Измерение силы постоянного тока производится также в разрыве цепи. Допускается напрямую без нагрузки подключать к мультиметру батарейки с малой емкостью, но снимать показания нужно очень быстро, чтобы не вывести тестер из строя. При этом переключатель выставляется на максимум, а красный щуп помещается в разъем на 10 А.

Как в розетке проверить напряжение мультиметром

Чтобы произвести какие-либо замеры, нужно первым делом подключить к прибору измерительные щупы. Они обычно двух цветов – один красный, другой черный. Черный, как правило, является нулевым, общим или минусовым щупом, поэтому его подключают к самому нижнему разъему с обозначением COM. Второй, красный, практически для всех измерений подключают к среднему. Верхний разъем предназначен для красного щупа при измерении переменного тока величиной до 10 A.

Далее выбирают режим работы, поворачивая круглый переключатель в нужное положение. Если заведомо известно, какой величины должен быть измеряемый параметр, то предел измерения выставляют чуть большим. Это делается для того, чтобы не спалить прибор. Но может быть ситуация, когда нет предположений, что может показать прибор. Тогда предел измерений выставляют максимально возможным.

После этого включают прибор в цепь. Если измеряют напряжение, то параллельно, если ток – последовательно. Измерение параметров сопротивления или полупроводников проводят при отсутствии питания в измеряемой схеме. Далее снимают показания.

Как мультиметром проверить напряжение в сети 220В?Переводят переключатель в положение ACV на предел 750 В и проводят замер. Как мультиметром проверить напряжение в сети 380В? Точно так же. Нужно помнить, что такое электричество опасно для жизни, и быть осторожным.

Возможные проблемы

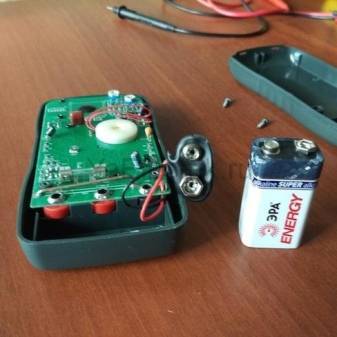

Ни один прибор, в том числе и цифровой мультиметр, не лишён возможности отобразить неправильные или неполные данные либо не отобразить их вообще.

Не включается

Если тестер не показывает ничего – проверьте, включён ли он вообще. Далее проверьте, есть ли в нём батарейка, не разрядилась ли она настолько, что он перестал включаться. Проверьте, цел ли дисплей. Если тестер включён, но с новой батарейкой он ничего не показывает – причины следующие:

• отпал провод питания или клемма, батарейка повреждена или её содержимое вытекло;
• прибор падал, ударялся, промокал, отчего дисплей потерял контакт с интерфейсным модулем (контроллером цифровой матрицы);
• при попадании агрессивных химикатов вытекли жидкие кристаллы и повреждена отражающая плёнка – экран становится не просто нерабочим, а белёсым;
• неисправна центральная микросхема, управляющая работой прибора.

Если у вас есть необходимые знания и навыки по ремонту, вы можете разобрать прибор. Выяснить, что в нём неисправно, вам вполне по силам. В последнем случае, когда не работает АЦП (микрочип с преобразователем), мультиметр починить не удастся. Исключением является лишь ситуация, когда под рукой есть другой мультиметр, в котором повреждён экран, кнопки и/или переключатель.

Преувеличивает значения напряжения

Если батарейка разряжена – прибор начнёт «врать». Бывали случаи, когда «розеточное» напряжение вместо 220-240 В показывало, например, 260-310. Такое происходит, когда батарейка разряжена до 7-8 вольт. Замените батарейку на новую и повторите замеры в том же месте. Скорее всего, эта проблема будет решена.

Дисплей слишком «бледный» или «яркий»

Лёгкое высвечивание всех секторов цифр на фоне нужных (например, цифра 8 на фоне цифры 3) – показатель того, что вам попалась батарейка с напряжением, случайно оказавшимся выше 9 В, например, 10,2). Также подобное наблюдается, когда тестер принудительно запитан из розетки от 12-вольтового адаптера питания, что является превышением. Не подавайте питание с напряжением больше, чем 9 В.

Бледное свечение секторов дисплея (еле видны цифры) свидетельствует о том, что батарейка разряжена до 6 В, мультиметр вот-вот выключится. Смените батарейку.

Неправильное отображение цифр

Например, если вы увидели вместо цифры «8» заглавную «L», «штрих», «пробел», «минус», заглавную или строчную «П» (или «U», «С», «А», «Е»), «мягкий знак» (всего этого не должно быть), то вышел из строя контроллер дисплея. В ряде случаев могут быть частично повреждены соответствующие элементы цифровой матрицы.

Если у вас есть исправная матрица от точно такого же тестера, в котором сгорела или разбилась «материнская плата» – вы можете переставить уцелевший дисплей из него, а затем сравнить результаты. При обнаружении тех же неполадок подозрение уже падает на контроллер дисплея. Здесь вы уже ничего не сделаете. Приобретите новый мультиметр.

Не работает «пищалка» в режиме прозвонки

На некоторых мультиметрах есть кнопка, отключающая писк прибора при прозвонке линии. Убедитесь, что сигнализатор не выключен. В противном случае от платы отсоединился провод «пищалки» либо она бракована или повреждена при прошлом неаккуратном ремонте прибора. Установите звукоизлучатель от другого такого же тестера. Можно работать и без него.

Не работает подсветка

Если вы не выключали подсветку с помощью специальной кнопки либо батарейка не «села», то признаком нерабочей подсветки могут оказаться бракованные или отпавшие светодиоды. Проверьте (и замените) их. Можно работать и без подсветки.

Заторможенная работа прибора

Медленное реагирование мультиметра на смену условий, например, подключение других резисторов, указывает на дефектные вспомогательные детали на его плате. Так, если сопротивление меняется не сразу при добавлении резистора, в режиме ожидания последняя цифра «0» меняется на «1» и обратно, то причина в неисправности конденсаторов на плате прибора.

Экран включается и гаснет

Когда экран загорается при запуске, но за несколько секунд после включения гаснет – проблема в задающем генераторе мультиметра. Поскольку ЗГ находится в составе основной микросхемы, вы вряд ли здесь чего-то добьётесь, этот элемент не подлежит замене. Замене подлежит весь прибор.

Как измерить силу тока?

Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему

При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение

Постоянный ток

Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
2. Щупы последовательно закрепить на исследуемом участке электросети.
3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Мультиметры Mastech

Как вы видели, у меня есть вот такой мультиметр от этой фирмы. Не могу не нарадоваться).

Посмотреть его можете также на Алиэкспрессе по этой ссылке. Встречаются множество подделок, так что будьте бдительны.

Заключение

Итак, мы выяснили, что работа с мультиметром – это простое, а для некоторых еще и увлекательно-познавательное занятие, с которым справится даже школьник. К тому же в некоторых случаях это может сохранить «жизнь» ваших электроприборов.

От состояния электрических сетей во многом зависит нормальное функционирование всех приборов и установленного оборудования. Поэтому нужно хорошо представлять себе общее устройство домашней сети и периодически проверять ее работоспособность

Среди многих аспектов, на которые обращается наиболее пристальное внимание, довольно часто возникает проблема, как проверить напряжение в розетке мультиметром и убедиться в ее работоспособности
