Какие бывают кабельные каналы (короба, лотки)

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы.

Угловой кабель-канал

Используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам.

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

Гибкие конструкции позволяют замаскировать большое количество проводов. Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

Короб для проводов настенный с двухсторонним и односторонним замком.

Установка настенного канала

  • напольный плинтус с отдельными секциями для слаботочных проводов;
  • потолочный материал;
  • конструкции кабель-каналов на пол с защитой от механического воздействия;
  • гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции.

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

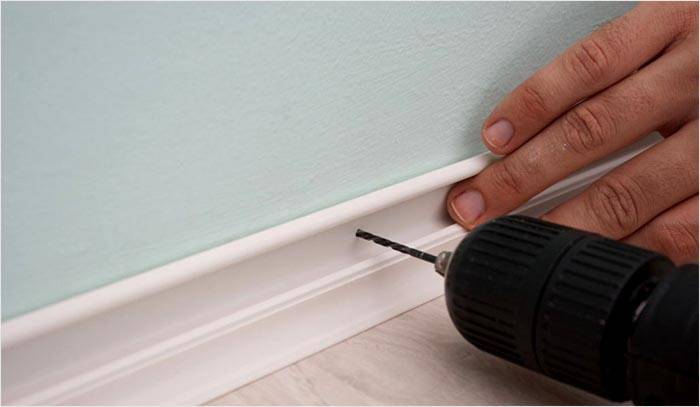

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами. Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

  • 10х10мм;
  • 10х12мм;
  • 12х12мм;
  • 12х16мм;
  • 16х16мм;
  • 16х20мм;
  • 20х20мм;
  • 20х25мм;
  • 25х25мм;
  • 25х40мм;
  • 40х40мм;
  • 40х60мм;
  • 60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

  • 160х65мм;
  • 50х12мм;
  • 92х20мм;
  • 75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

  • 20х10мм;
  • 30х10мм;
  • 40х25мм;
  • 25х25мм;
  • 40х40мм;
  • 40х16мм;
  • 80х60мм;
  • 100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

  • 16мм трубы используют для прокладки осветительных и телефонных кабелей;
  • для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
  • между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Преимущества проволочных лотков

Если сравнивать данный вариант исполнения с другими изделиями, то проволочные лотки имеют достаточно много положительных особенностей, вот некоторые из них:

  • монтаж не является слишком затратным;
  • сама продукция намного дешевле от изделий листового, а также лестничного видов;
  • охлаждение провода намного лучше, чем в конструкциях с закрытыми коробами;
  • для того, чтобы заземлить лоток можно использовать достаточно простую схему;
  • внутри накапливается совсем немного пыли, в разы меньше, чем в оцинкованных или металлических конструкциях;
  • по показателям нагрузки кабельные лотки из проволоки не уступают другим, например, листовым;
  • для пользования нет необходимости покупать дорогостоящие дополнительные аксессуары.

Понадобится совсем немного усилий для того, чтобы заземлить кабельный лоток, ведь он изначально имеет отличные показатели электромагнитной совместимости. Продукция, изготовленная из поливинилхлорида, не в состоянии дать качественное подавление помех. Из-за такого явления начали широко применяться сотовыми операторами металлические кабельные лотки производства компании ДКС.

Согласно ПУЭ обязательно необходимо заземлять все лотки. Токопроводящая несущая конструкция под провода нуждается в полной, комплексной защите. А сама работа выполняется в полном соответствии норм, которые находятся в СНиП. Например, лотки марки ДКС заземляются минимум в двух точках — в начале и конце.

Проволочные каналы для прокладки кабеля являются токопроводящими, поэтому нуждаются в присоединении к системе выравнивания потенциалов. В отличии от соединений, которые имеются в ленточных и листовых каналах, проволочные лотки имеют меньше контакта и соответственно меньшую проводимость. По этой причине используется специальная клемма, благодаря которой обеспечивается нужное значение сопротивления между кабельной системой и шиной заземления.

Для того, чтобы сделать заземление лотков необходимо использовать несколько специальных электродов. Они должны иметь хороший контакт с землей и проводником, который соединяет электроустановку с заземлением. Исключительно для каждого объекта необходимо отдельно выбирать точку заземления. Именно в этой точке напряжение электрооборудования будет иметь значение равное нулю. Для заземления идеально подходят такие виды почвы, как торф, глина и суглинок.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Как закрепить кабель канал — основные способы!

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический».

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические. Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения. В этой статье ми поговорим о том, как крепить кабель канал к своей стене в доме.

Крепление кабель канала к стене с помощью саморезов.

Если Вы решили выполнить монтаж кабельного канала в деревянном доме либо квартире с гипсокартонными перегородками, то установку нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение.

Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.

Крепление кабель-канала на дюбель-гвозди.

Понадобятся такие инструменты:

  • Перфоратор.
  • Дюбель-гвозди.
  • Острый нож.
  • Уровень и карандаш.
  • Отвёртка.

Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

Далее прикладывайте к линии кабель-канал и пробивайте его перфоратором, углубляясь в стену на длину дюбеля. Вставляйте обрезанную пластмассовую вставку и прикручивайте отвёрткой дюбель-гвоздь до упора. Следующая точка крепления располагается в 40-50 см, крайняя в 5-7 см от края короба. Вставляете провод в канал и защёлкиваете крышку.

Как крепить кабель канал на клей (жидкие гвозди).

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.

Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Крепление кабель канала на металл.

Если возникла необходимость крепить кабель канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Классификация кабельных каналов.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Основные варианты кабельных каналов:

  • Каналы на основе труб, дополнительно разделяемые на горизонтальные и вертикальные. К подобным каналам так же будут относиться субканалы. Достаточно часто встречается термин “кондуит” (conduit);
  • Короба. ПУЭ, п. 2.1.10 определяет короб как закрытую полую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными и перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.

Понятие о наружных лотках

Короба из пластмассы или металла, чаще всего П — образного профиля, предназначенные для размещения электротехнических проводов называют кабель каналами. Они применяются на открытом воздухе или в помещениях.

Составные части канала — короб и крышка. Подавляющее большинство таких изделий — квадратные или прямоугольные, но встречаются и другой формы для специальных задач. Корпус в основном монолитный, реже — с перфорацией, предназначенной для вентиляции внутри короба. Соединение крышки и корпуса происходит за счёт замка, который защёлкивается при нажатии

На качественное закрывание нужно обратить внимание при покупке, так как пользоваться придётся, при добавлении нового кабеля или ремонте, довольно часто. Оптимальным будет канал с двойным замком

Некоторые лотки могут быть разделены внутри на секции. Такое устройство поможет разделить питающие магистрали от слаботочных, вроде телевизионных антенн, сетевых кабелей, сигнализации и контрольных проводов. Перегородки бывают стационарными или съёмными. Для последних имеются специальные монтажные разъёмы

Важно, чтобы пластиковые каналы были негорючими или горение не поддерживающими. Эта характеристика указана в описании к товару
