Как правильно сделать обвязку фундамента из бруса на винтовых сваях

Устройство простого основания и технология строительства для частного дома

Рекомендуется геодезическое инспектирование и расчёты доверить профессионалам. Фундамент можно изготовить и самостоятельно в строгом соответствии с проектом.

Проектирование и расчёт

Самостоятельное возведение фундамента начинается с проектирования и расчёта:

  • выясняют тип грунта;
  • определение расположения водоносного слоя;
  • рассчитывают площадь подошвы основания;
  • делают расчёт нагрузок от строения;
  • вычисляют глубину, ширину и высоту ленты.

Минимальная глубина ленты для тяжёлых зданий вычисляется по формуле:

Обычно застройщики подстраховываются и увеличивают это значение ещё на 30 см. Расчёт стоимости материалов можно произвести здесь.

Монтаж поэтапно

Перед началом работ следует запастись необходимыми материалами для текущих производственных этапов. Бетонный раствор заказывают готовый или делают самостоятельно, в таком случае надо запастись щебнем, песком и цементом.

Для расчёта выбора марки бетона проще всего воспользоваться калькулятором.

Возведение основания производится в следующем порядке:

  • После расчистки участка выполняется разметка, и производятся рытье траншеи. Выполняется разметка участка с помощью колышек, рулетки и бечевки.

    Один из колышков должен соответствовать внешней поверхности фундаментной ленты, второй — внутренней. При сооружении мелкозаглубленного фундамента можно обойтись лопатой.

    Для заглубленного целесообразно использование экскаватора с дальнейшим ручным выравниванием углов.

  • Дно траншеи выравнивают с помощью песка и мелкого гравия. Тщательно утрамбовывают, проливая водой. В регионах с морозными зимами укладывают утеплительный материал, предохраняющий от пучения. Поверх подушки укладывают горизонтальную гидроизроляцию.
  • Выставляется опалубка. Если грунт очень плотный, стенки траншеи могут сыграть роль опалубки. Останется только нарастить её сверху. Когда почва рыхлая, траншею выкапывают с запасом, чтобы можно было выставлять опалубку.
  • Параллельно устанавливают трубы для коммуникаций.
  • С помощью стальных стержней диаметром 14–16 мм и перевязочной проволоки выполняют армирование. Железо должно быть впоследствии полностью закрыто бетоном.
  • Выполняется заливка бетонным раствором сразу по всей поверхности. Для полного отвердения бетона обычно требуется около четырех недель.

Опалубку снимают, когда уровень влажности бетона станет не более 4%, можно приступать к гидроизоляции и утеплению. После засыпки фундамента выполняют утепление и делают отмостку.

Что значит полы по грунту?

Полы по грунту представляют собой монолитное бетонное основание или стяжку. Такая конструкция аккумулирует тепло, за счет чего подходит в качестве элемента энергоэффективного дома.

Существуют следующие виды полов по грунту:

  1. На тщательно уплотнённый грунт заливается плита перекрытия, жёстко связанная с лентой.
  2. На подготовленное основание заливается плита перекрытия, не связанная с ленточным фундаментом — «плавающая» стяжка.

Монолитная плита

Для снижении нагрузки на ленту, усиления участков наибольшего давления ленту комбинируют с плитным основанием. Устанавливают опалубку, изготавливают армопояс и заливают бетон.

Выдерживают его до застывания 28 дней. Края монолита при этом опираются на ленту. Такой фундамент объединяет преимущества двух типов основания.

Какие должны быть плиты перекрытия?

Готовые железобетонные плиты монтируют на ленту с помощью подъёмной техники согласно предварительно разработанному плану раскладки, с учётом конфигурации и размеров пролётов.

Устанавливают ж/б плиты на цементно-песчаный раствор толщиной до 30 мм. Выполняют анкеровку плит между собой и с фундаментом железными прутьями сечением 10 мм.

Особенности монтажа на склоне

Ленточный фундамент является наиболее предпочтительным вариантом, когда необходимо построить дом на склоне, если отсутствует опасность стекания грунта и сезонных усилений гидрогеологической активности.

Лента хорошо приспособлено к приёму и перераспределению нагрузок, возникающих при подвижках или пучении грунта. Трудности могут возникать из-за невозможности подхода строительной техники. Важным и сложным моментом является обеспечение безупречной горизонтали дна траншеи. Все остальные этапы выполняются традиционным способом.

На склоне рекомендуется использовать заглубленный тип монолитных конструкций: чем больше угол наклона, тем больше глубина погружения.

Статья о всех нюансах возведения ленточного фундамента на склоне здесь.

Плюсы и минусы

Достоинствами свайно-ростверкового фундамента являются:

  • Возможность строиться на проблемных, обводненных или слабонесущих грунтах.
  • Высокая несущая способность, прочность.
  • Относительная простота конструкции, возможность самостоятельного выполнения работ.
  • Многовариантность, позволяющая менять при необходимости те или иные элементы.
  • Небольшие объемы земляных работ.
  • Способность прочно устанавливаться на уклонах, плывунах, складках.
  • Устойчивость к внешним воздействиям, переносимость морозного пучения или подвижек почвы.
  • Экономичность, небольшой расход материалов. Некоторые виды свай могут быть изготовлены прямо на площадке, что снижает объемы транспортных перевозок и использования спецтехники.

Существуют и заметные минусы:

  • Нет возможности создания подвала или полноценного цокольного этажа.
  • Существует необходимость тщательного обследования участка с бурением пробных скважин или погружение свай.
  • Необходимо строго придерживаться технологических требований и следить за качеством материалов.

ВАЖНО!

При создании ростверка монолитного типа потребуется довольно большой срок выдержки бетона — 28 дней. Если сваи также отливают прямо на площадке, появляется необходимость организации одновременной заливки всего основания для экономии времени.

Обустройство слива

При строительстве бани необходимо уделить особое внимание обустройству сливной системы. Неэффективный отвод влаги может спровоцировать преждевременное гниение деревянного пола, приведет к появлению плесени и неприятных запахов

Траншеи для трубопроводов нужно выкапывать еще до того, как сруб будет установлен на ростверк. Их необходимо подвести к зданию в тех точках, где будут располагаться трапы в моечном помещении, а также раковины и унитазы (если в бане будет обустраиваться отдельный санузел).

Траншеи должны иметь небольшой уклон, чтобы трубы располагались под углом и обеспечивали отвод влаги самотеком.

Как обустроить слив в бане на винтовых сваях, подскажет видео:

Метод связки профилированной трубой

Профилированная труба имеет строение, схожее со швеллером, но по степени прочности она ему сильно уступает.

Это происходит из-за менее прочного металла, применяемого для изготовления профильной трубы, меньшей толщины стенок и прочих особенностей материала. Для достижения максимальной прочности угловые соединения производятся внахлест или внакладку.

Как вариант, производится подрезка концов под 45°, сварка с последующим укреплением стыка косым уголком на болтовые соединения.

Порядок действий:

  • Подрезка свай, установка оголовков.
  • Укладка балок по внешнему периметру, соединение углов.
  • Укладка внутренних балок, сварка с внешними элементами.
  • Обвязка остальных опор для получения максимальной жесткости.
  • Нанесение слоя защитного антикоррозийного покрытия.

ВАЖНО!

По возможности, все соединения усиливаются металлическими «косынками», установленными на болтовые соединения.

Как правильно выбрать материал обвязки?

При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.

Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.

Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.

Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15×15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.

Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

Обвязанный брусом фундамент

К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.

Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.

Обвязка швеллером

Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.

Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.

При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.

Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.

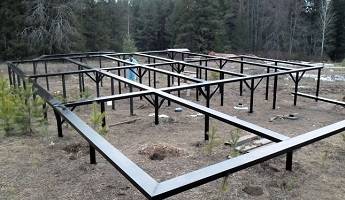

Обвязанные швеллером сваи

Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.

Самостоятельная обвязка брусом

Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.

После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.

Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.

Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.

Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.

Как продлить срок эксплуатации обвязки?

Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.

Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.

Укладка и закрепление бруса

Производим несколько последовательных операций:

  1. Намечаем углы конструкции и с помощью треугольника проверяем, чтобы они были прямыми.
  2. Начиная с угла, укладываем поочередно все брусья. Стыки забиваем уплотнителем — джутовой лентой.
  3. В конце укладки всех частей обвязочного бруса снова проверяем углы и горизонтальность собранного каркаса.
  4. Закрепляем брусья на оголовках свай. Зачастую здесь используют болты, для которых в оголовках свай заранее просверливаются отверстия.
  5. Эти отверстия дублируют в сверху расположенных балках и стягивают все болтом. Отсюда следует, что каждая опора имеет прочное соединение с обвязкой. Чтобы избежать сверления балок, можно заменить болты на саморезы.
  6. Закрепление брусьев между собой. На прямых участках каркаса используем замковое соединение. В других случаях допускается использовать уголки или скобы из металла.

По итогу монтажа обвязки обрабатываем все открытые места антисептиком (от гниения и грибка) и антипиреном (повышает огнестойкость, особенно актуально для сосны) и укладываем слой гидроизоляции. Обвязка винтовых свай брусьями своими руками готова.

  • Как сделать столбчатый фундамент для каркасного дома своими руками
  • Как правильно построить каркасный дом?
  • Возведение каркасного дома своими руками: пошаговая инструкция и материалы

Последовательность возведения ростверка на железобетонных сваях

Расчистка участка. Удаляется верхний плодородный слой грунта, чтобы впоследствии под фундаментом не росли растения.
Возведение свайного поля.
Сборка и установка армирующего каркаса будущего ростверка. Конструкция каркаса должна состоять как минимум из двух рядов горизонтальных прутьев, соединенных вертикальными стойками арматуры

Расстояние между вертикальными стойками составляет 30−40 см.
Закрепление каркаса на сваях, обращая особое внимание на углы будущего фундамента. Арматура на углах загибается в разные стороны

Контур армирующего каркаса должен быть полностью замкнут по периметру.
Возведение опалубки для заливки монолитной ленты. Если возводится висячий (надземный) ростверк, то между сваями под опалубку устанавливают дополнительные опоры. В равной степени это относится и к ростверку в виде монолитной плиты.
Последним этапом возведения свайного монолитного ростверка является приготовление бетона и заливка его в опалубку.

Преимущества фундаментов на ж/б сваях с ростверком

К преимуществам фундамента с ростверком на жб сваях относятся:

  1. Высокая надежность фундамента,
  2. Минимальный фронт земляных работ,
  3. Небольшой расход строительных материалов (снижается потребность в бетоне – при надземном положении ростверка исключается укладка бетонных подушек в траншеи),
  4. Возможность работ в зимнее время (установка не отменяется даже при температуре ниже -10°),
  5. Отсутствие просадки грунта при вспучивании или подтоплении,
  6. Уменьшение теплопотерь – за счет сокращения площади контакта с промерзшей почвой,
  7. Снижение стоимости работ до 20%,
  8. Уменьшение времени возведения основания.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

  • Делают внутренний, внешний и средний контур (по принципу елочки).
  • Элементы по очереди собирают и устанавливают.
  • Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
  • Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Основные способы

Существует множество различных технологий реставрации и укрепления свайных фундаментов. Конкретный вариант подбирают с учетом характера и локализации возникших повреждений. Может потребоваться усилить сами сваи, ростверка, всего фундамента дома или почвы под ним.

Одним из наиболее доступных способов является обустройство железобетонной обоймы вокруг каждого свайного ствола. При этом тело каждой сваи оголяют на всю глубину ее залегания, очищают от грунта, высверливают отверстия для монтажа арматуры, создается сетчатый каркас, после этого опалубка заливается бетоном.

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 +

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.

Устройство

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Свайно-винтовой фундамент

В частном строительстве получает всё большее распространение. Имеет ряд преимуществ по сравнению с перечисленными выше.

  • Экономичен.
  • Универсален (может использоваться во всех случаях, когда требуется глубокий фундамент).
  • Быстрая, беззвучная и безвибрационная установка (в сравнении с забивными сваями).
  • Не требует перемещения грунта.
  • Может применяться в большинстве типов грунтов.
  • Готов принимать нагрузку после установки.
  • Устраивается в любое время года.
  • В некоторых случаях сваи можно использовать повторно.

Установка в каменистых грунтах и твёрдых глинах возможна с использованием узколопастных свай с литым зубчатым наконечником.

Всё перечисленное относится к деревянному и металлическому ростверку, как неотъемлемой части фундамента.

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

  • предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
  • убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
  • обработать обвязочный материал антисептическим составом;
  • следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

  1. Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
  2. Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
  3. Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
  4. Доски не требуется предварительно сушить.
  5. Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Как сделать своими руками?

Такую работу возможно выполнить самостоятельно, если есть необходимые инструменты и оборудование. Для основной обвязки лучше использовать прокат 75×75 мм, толщиной 5 мм. Из уголка 50×50×5 мм выполняются связи, принимающие боковые воздействия.

Монтаж нижней горизонтальной связи осуществляется на 10-15 см от уровня земли, верхней – на том же расстоянии от низа конструкции.

Процесс состоит из таких этапов:

  1. Расчет количества уголка, его покупка и доставка на участок.
  2. На головах свай ставят уровень нулевой отметки.
  3. Стволы свай отрезаются по отметкам, срезы зашлифовывают.
  4. К сваям приваривают столики, для их изготовления используют листовую черную сталь толщиной 5 мм.

    Столики усиливаются боковыми косынками. Монтаж осуществляется так, чтобы все пластины были приварены на одной высоте – это проверяется нивелиром.

  5. Размечают центральные оси, проверяют совпадение диагоналей.
  6. Обрезка концов профилей под углом 450 – для угловых соединений.
  7. Монтаж проката по наружному контуру, несколько отступая от центральных осей – расстояние должно быть достаточным для укладки материала возведения стен. Уголок устанавливают полкой вверх.
  8. Если прокат соединяется по длине, то все стыки нужно размещать по центру опорных пластин.
  9. Угловые профили приваривают к опорным столикам.
  10. Сваривают угловые соединения.
  11. Монтаж уголка для внутреннего контура – с соблюдением отступов от оси, полками вверх. Проверка нивелиром.
  12. Монтаж промежуточного профиля (перегородок), по тому же принципу.
  13. Проверка нивелиром.
  14. Зачистка швов.
  15. Покраска всех металлических поверхностей, в два слоя.

В каких случаях можно проводить работы самостоятельно?

Как правило, при реконструкции свайных фундаментов возникает необходимость в использовании дорогостоящего оборудования и спецтехники. Поэтому в большинстве случаев такие работы поручают профессиональным строительным бригадам, в распоряжении которых имеется необходимое техническое оснащение.

Самостоятельное проведение ремонтных работ допустимо лишь при использовании самых простых и доступных методов усиления свай.

Собственноручную реставрацию свайных конструкций можно проводить, если применяются технологии создания железобетонных обойм или дополнительных свай буронабивного или винтового типа. Для монтажа забивных опор необходимо специальное оборудование (гидравлические молоты), поэтому такой вариант не используется при самостоятельном ремонте фундаментов.

Весь цикл работ по обустройству дополнительных винтовых или буронабивных свай можно осуществить с помощью недорогих инструментов и оборудования, которыми могут обзавестись большинство владельцев частных и дачных домов.

При создании скважин могут использоваться ручные буры, для подкопа старых свай – обыкновенные лопаты, для резки арматуры и армирующей сетки – электрические болгарки, для приготовления бетонных смесей – недорогие бетономешалки или любые металлические емкости подходящих размеров.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

  • Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
  • Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
  • Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
  • Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
  • Опалубку снимают через 10 дней после заливки.
  • После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ!

Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
