Как построить пристройку к дому на свайном фундаменте

Различия изделий

По диаметру лопастей

  • узколопастные, у которых отличие наружного диаметра лопастей от размера трубы меньше, чем в 1,5 раза;
  • широколопастные при разнице больше, чем в 1,5 раза.

По количеству лопастей

  • однолопастные, обладающие высокой несущей способностью. Их применяют только для плотного грунта;
  • многолопастные, предназначенные для разных грунтов, особенно слабых.

Винтовые сваи выпускают для малых и больших нагрузок. Отличаются друг от друга количеством лопастей, диаметром, толщиной лопасти и диаметром трубы. Подбирать следует с учетом условий эксплуатации по стандартам, исходя из расчетной нагрузки.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.89%

Дом из кирпича
18.71%

Бревенчатый дом
14.65%

Дом из газобетонных блоков
15.71%

Дом по канадской технологии
11.71%

Дом из оцилиндрованного бревна
3.87%

Монолитный дом
4.06%

Дом из пеноблоков
3.15%

Дом из сип-панелей
3.25%

Проголосовало: 3202

Требования к сваям

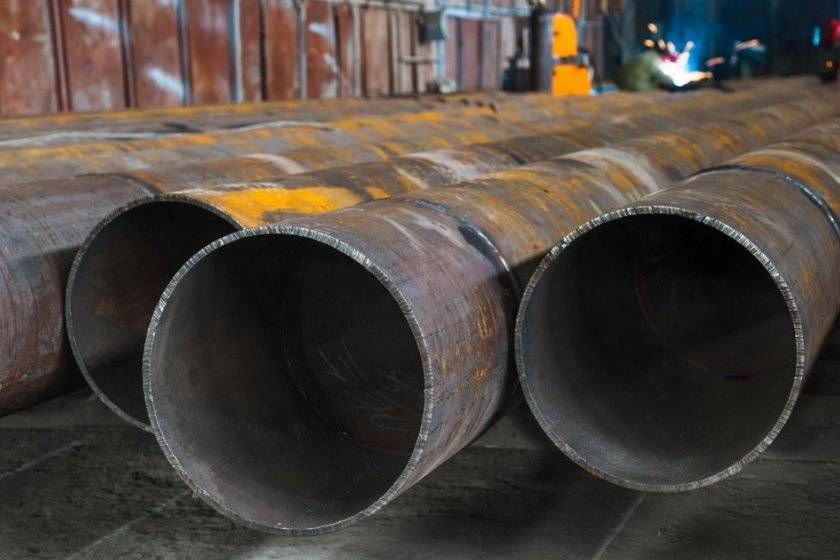

Сваечные трубы для веранды должны соответствовать определённым требованиям:

  1. Так как достройка достаточно лёгкая, то вполне подойдут стержни с сечением 58-59 мм. Они справятся с нагрузкой до 3 тонн. Для небольших построек и хозблоков производители рекомендуют диаметр труб 76–89 мм. Если планируется большая и закрытая веранда, то имеет смысл брать стержни диаметром 108 мм, обладающие несущей способностью до 7 тонн.
  2. Длину сваечного стержня подбирают в зависимости от грунта. Так, если почва на участке подвижна (песчаная, болотистая), то следует приобретать большие трубы. Наиболее часто используют стержни длиной 2,5 м. В продаже встречаются также изделия на 0,5–11,5 м.

При выборе размера сваечных труб надо учитывать следующие факторы:

  1. Грунт на участке под постройку. Иногда владельцы приусадебных территорий для определения устойчивости почвы обращаются за помощью к специалистам для проведения геологических исследований, анализа состава грунта в лабораторных условиях.
  2. Глубина промерзания земли. Для центрального региона России, Урала и Поволжья она составляет 2,5 м, а в Сибири грунт промерзает глубже, поэтому там следует использовать варианты труб от 3 м.
  3. Рельеф участка и степень уклона.
  4. Особенности фундамента и его элементов.

Что такое свайно-винтовой фундамент

Веранда является легкой конструкцией, под которую нет никакой нужды сооружать мощный ленточный или плитный фундамент. С нагрузкой одинаково хорошо справятся свайный и столбчатый фундаменты. По срокам изготовления и простоте установки, среди прочих нет равных свайно-винтовому варианту. Что это такое?

Делается он из специальных металлических свай, заостренных к концу и имеющих на нем архимедов винт.

Преимущества и недостатки такой конструкции

Не сложно догадаться, что изделия благодаря этому дополнению ввинчиваются в грунт, практически не нарушая его естественной плотности. Эта особенность позволяет выполнять дальнейшие строительные работы сразу же после монтажа, тогда как тот же бетон должен набирать прочность в течение 28 суток. Благодаря этому сроки строительства веранды сводятся к минимуму

Ввинчивание свай производится как машинным, так и ручным способом. Второй вариант несколько дольше в исполнении, зато не потребует затрат на наем техники. Для работы потребуется всего два человека.

Сваи прекрасно подходят для участков с неровным рельефом, с легкостью компенсируя перепады высот при достаточной длине. Уже с завода винтовые сваи покрыты слоями плотной устойчивой к влаге и ультрафиолету краске, что надежно защищает их во время эксплуатации. Изделия делаются из толстостенной прокатной стали, благодаря чему получают высокую несущую способность, и способны выдержать даже каркасный дом больших размеров, не говоря про веранду.

При ручной установке сваи нелегко точно вывести вертикальный уровень, что можно посчитать косвенным недостатком. Так же можно упомянуть слишком простой внешний вид, но при желании наземную часть можно спрятать за имитацией цоколя. В остальном винтовые сваи не имеют себе равных среди конкурентов, как фундамент для веранды и прочих легких конструкций. Установка будет подробно описана далее, в соответствующей главе.

Руководство по строительству

Расчеты

Перед тем как начать строительство пристройки к зданию, ее необходимо формально легализировать в специальной инстанции независимо от ее назначения. Провести расчеты, составить смету необходимого материала и выяснить стоимость будущего сооружения являются первоначальными задачами. Для этих целей можно обратиться к специалистам или рассчитать все самому. Для расчета материала необходимо рассчитать квадратуру пристройки.

Расчет производится по следующей формуле: (периметр) х (высоту) = общая квадратура помещения.

Но если в пристрое планируются окна и двери, то их нужно вычесть из общей квадратуры, а именно: (общая квадратура помещения) – ((высота оконного проема х ширина) х на количество + (высота дверного проема х ширина) х количество) = квадратура для расчета количества стройматериалов.

Выбор разновидности строения

Существует ряд известных видов пристроек. По статистике самыми распространенными пристройками являются следующие:

  • боковая пристройка с соединенной либо отдельной крышей;
  • надстройка в виде мансарды;
  • второй этаж.

Как строить?

Чтобы сделать пристройку к кирпичному дому, следует придерживаться следующего алгоритма действий:

приступить к строительству следует с разметки территории. Ради этого устраняют верхнюю прослойку почвы, зону разравнивают и делают разметку;
следом обозначают границы пристроя в соответствии с планом. По углам будущего строения забивают колышки и натягивают шнур;
всякое строение требует прочного основания дома

Фундамент для строительства не рекомендовано объединять с основным зданием, так как они располагают разным уровнем усадки;
между фундаментом здания и пристройкой следует сохранить дистанцию около 5 см;
при постройке основы нужно принимать во внимание задуманный вес конструкции и свойства почвы. При постройке на мягком грунте вероятен сдвиг основания дома, что может привести к отделению пристройки от стен здания

Облегченный фундамент отнюдь не выдерживает веса кирпичных стенок, по этой причине кирпичную пристройку на таком основании строить не рекомендовано. Предпочтительней всего подобрать ленточную основу пристройки;

  • перед заливкой бетона копают траншею, масштабы которой выбираются в зависимости от характеристик строящейся конструкции;
  • в ров закладывают опалубку подходящей конструкции, что делается из сбитых меж собою досок;
  • бетон приготовляется с трех составляющих песка, одной составляющей цемента и шести составляющих щебня;
  • основание под пристройку затопляют послойно. Верх пристройки сглаживают мастерком и оставляют вплоть до полного затвердения;
  • если необходимо в короткий срок возвести пристройку, можно остановиться на выборе каркасной системы, которая легко собирается и складывается с деревянного каркаса и панелей;
  • отделка может осуществляться сразу после постройки. При потребности пристройку можно преобразовать.

Пристройка из кирпича – это наиболее сложная в осуществлении, но построить ее собственными руками можно, придерживаясь следующего алгоритма:

  • до начала возведения стен необходимо проверить ровность поверхности основания дома. В случае если она не очень ровная, возможно нарушение стен при усадке;
  • привязывание пристройки к стене дома выполняется при помощи отверстий, что проделываются через каждые 3 ряда. В них подставляется металлический каркас;
  • при постройке кирпичной пристройки к зданию арматура будет держаться в швах кладки;
  • для соблюдения дистанции между кирпичами используется арматура, но она не должна быть очень крупного диаметра;
  • уже после того, как стенки выгнаны, их верх закрепляют бетонным пояском. После затвердения раствора приступают к постройке перекрытий.

Добротность пристроя зависит от избранного проекта и использованных материалов. Пристройка к кирпичному дому может быть сделана из монтажных панелей, дерева либо кирпича. Построить его собственными руками способен каждый человек, обладающий минимум навыков в сфере строительства, а главное – правильно закрепить конструкцию.

Более подробно о том, как выполнить данные работы своими руками, смотрите в следующем видео.

Заливка фундамента

Для того, чтобы минимизировать риски, основное внимание следует уделить фундаменту. Он не должен отличаться от фундамента под основным зданием

То есть, быть точно таким же по ширине, глубине и содержанию

Он не должен отличаться от фундамента под основным зданием. То есть, быть точно таким же по ширине, глубине и содержанию.

Фундамент под пристройку должен быть пропорциональным по нагрузкам, идентичный основному фундаменту.

Новый фундамент не рекомендуется связывать с основным фундаментом, так как любое соединение разорвёт. Пристройка обязательно осядет и порвёт соединение.

Поэтому, рекомендуется при заливки нового фундамента, сделать небольшой отступ от старого. То есть, в местах соприкосновения, между фундаментами проложить рубероид, просмоленную (сосновую) доску или тонкий лист пенопласта.

Производится заливка фундамента либо буквой П, либо по круговому замкнутому контуру. Смотрите рисунок ниже.

Ещё одна, небольшая хитрость, от практиков. Если фундамент, расположенный параллельно основному зданию, сделать шире остального фундамента, то, при оседании пристройка не отойдёт от здания, а ещё плотнее придвинется к нему.

Например, основной фундамент по ширине равен 50 сантиметров, увеличив на 10 сантиметров параллельную траншею, и эта сторона будет оседать чуть меньше, чем остальные стены.

Кирпичная пристройка к кирпичному дому

Фундамент и опалубка готовы, теперь возникает вопрос, а как правильно пристроить кирпич к стене? Это касается не только кирпичных пристроек. Те же рекомендации применимы к пристройкам из пеноблока или из газосиликатных блоков.

Так же как и фундамент, нежелательно делать связку стен. Конечно, невозможно дать одну рекомендацию для всех. Многое зависит от качества грунта под постройкой.

Ещё один важный фактор – размеры пристройки. Если пристройка большая, то появляется опасение, насколько она будет устойчивой, без закрепления с одной из сторон.

Поэтому, большие пристройки лучше делать как отдельное здание, которое строится вплотную к старой постройке.

В этом случае будет круговой, замкнутый фундамент, все 4 несущие стены и отдельная не связанная с основным зданием кровля.

Если пристройка небольших размеров, то можно её выполнить в виде буквы П, без привязки к дому.

В любом случае, вам следует проконсультироваться со специалистом, указав при этом:

  • характеристики грунта,
  • размеры пристройки,
  • толщину стен,
  • материал из которого возводится пристройка.

Как перевязать пристройку с домом

Если вы всё-таки решите перевязывать пристройку с домом, то, следует начинать с фундамента.

Эта работа очень трудна и затратна. Потребуется высверливать в старом фундаменте дыры, в которые вклеивается арматура. Заметьте, что не забивать арматуру, а именно вклеивать на специальный клей.

Та же операция проделывается и со стенами. Для стыковки стен, так же сверлят отверстия в которые вклеивают арматуру.

Затем укладывают сетку в швы, через несколько рядов кладки. Кровля и крыша делаются общими.

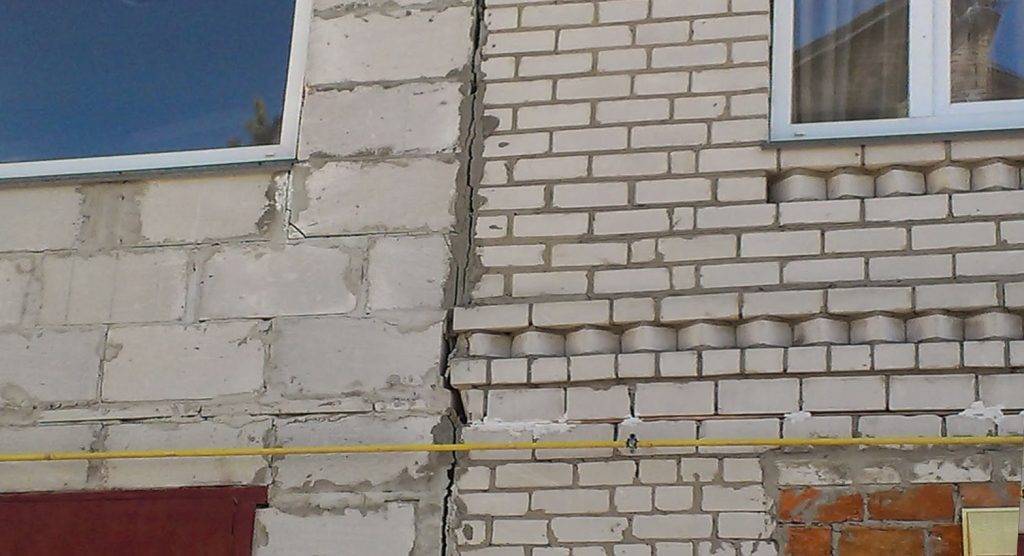

Однако, даже при таком плотном соединении, трещины или разрывы всё равно будут.

Каркасная пристройка к кирпичному дому

Иногда к кирпичному дому пристраивается:

  • Каркасная пристройка;
  • Деревянная пристройка;
  • Пристройка из бруса и другого, лёгкого материала.

В этом случае не обязательно заливать ленточный фундамент. Вполне возможно сделать пристрой на столбчатом фундаменте.

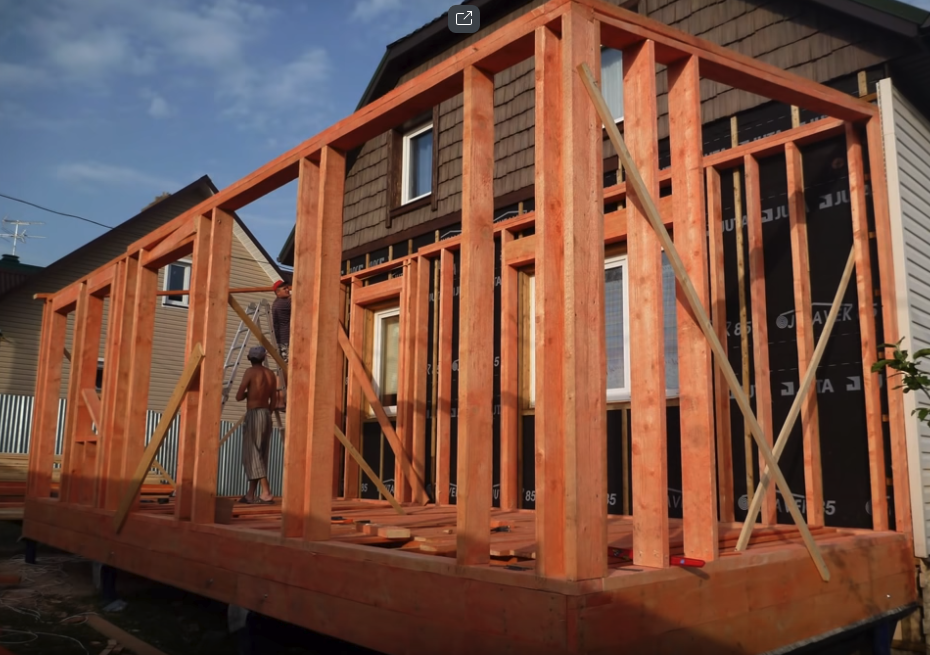

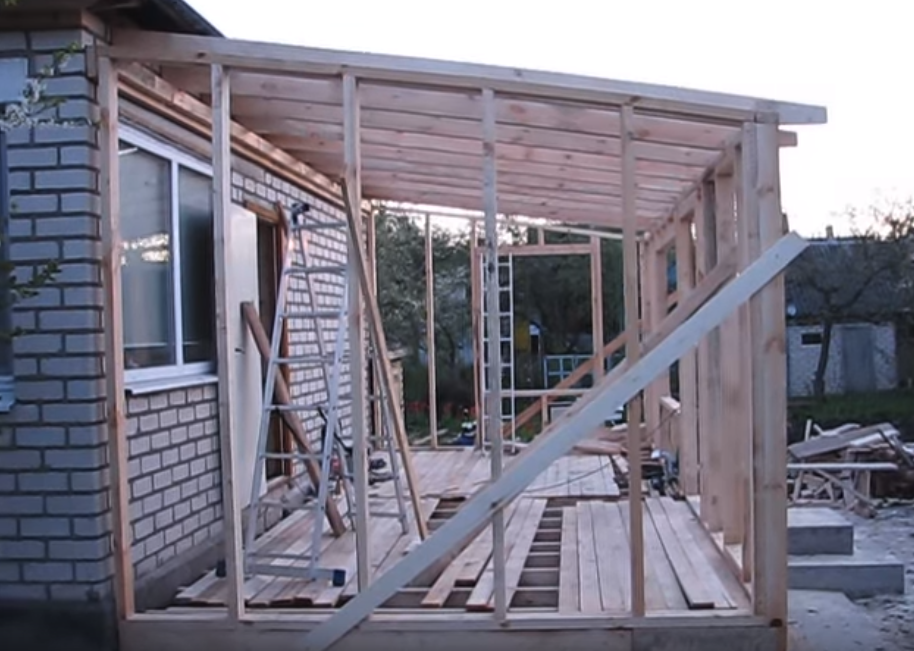

Затем, на ленточном или столбчатом фундаменте собирается деревянный каркас. Одна сторона каркаса крепится к основному зданию. Например так, как показано на фото:

Или таким образом, фото:

Затем, каркас обшивают основным материалом: брусом, досками, панелями и так далее.

Небольшую щель, которая образуется между кирпичной стеной и каркасом задувают монтажной пеной.

Также распространён, на территории нашей страны, метод соединения деревянной пристройки с кирпичным домом, при помощи штробления стены. При этом деревянный каркас частично утапливается в стену и прикручивается монтажными скобами.

Советуем прочитать:

  • Как можно использовать старый кирпич на даче.
  • Как правильно топить новую печь из кирпича.
  • Расширяем окно в кирпичном доме, советы специалиста.
  • Как сделать самодельный станок для кирпичей.
  • Какой дом лучше из бруса или кирпича, видео-обзор.
  • Камин из кирпича своими руками.

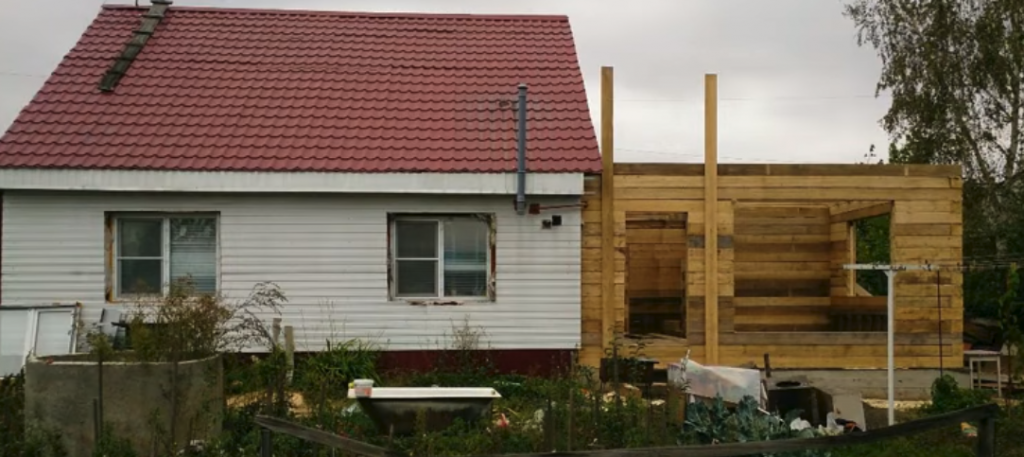

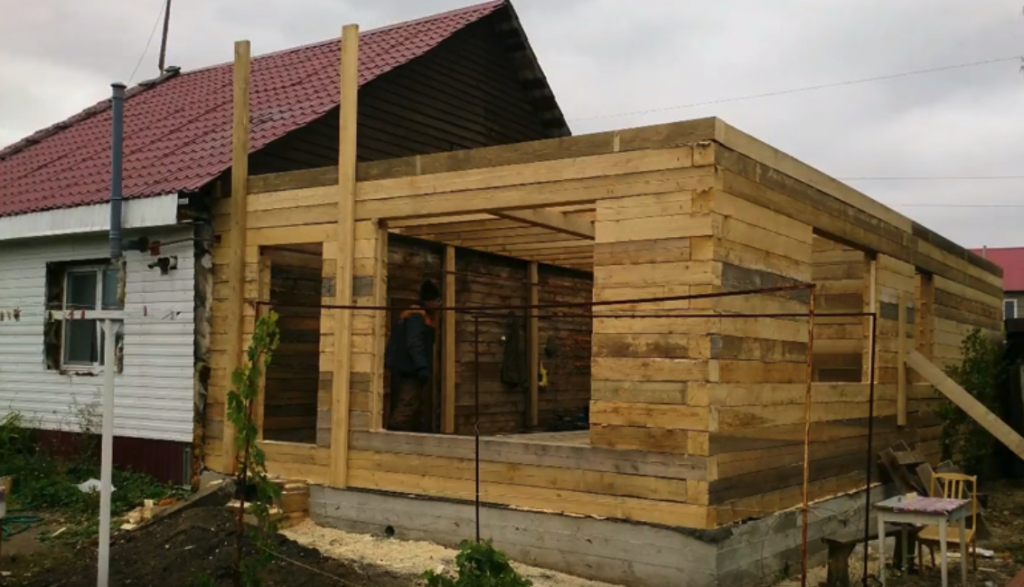

Пристройка из бруса к деревянному дому

Присоединить внешние (и внутренние) стены пристройки к деревянному дому из бруса можно следующими способами:

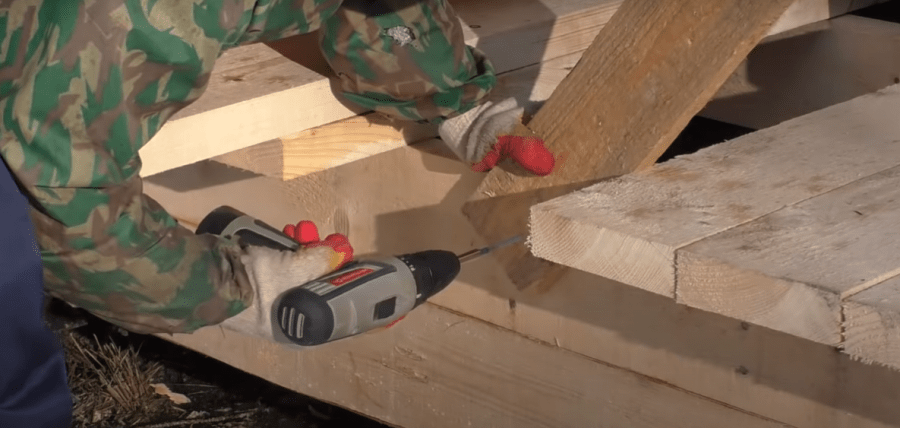

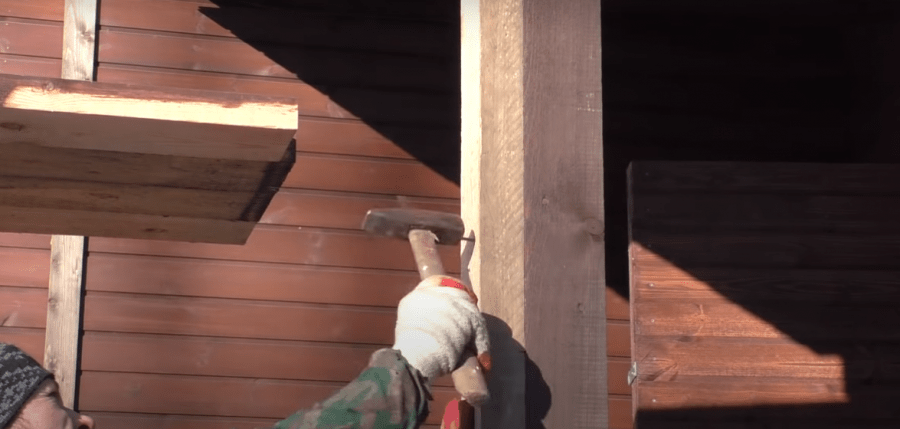

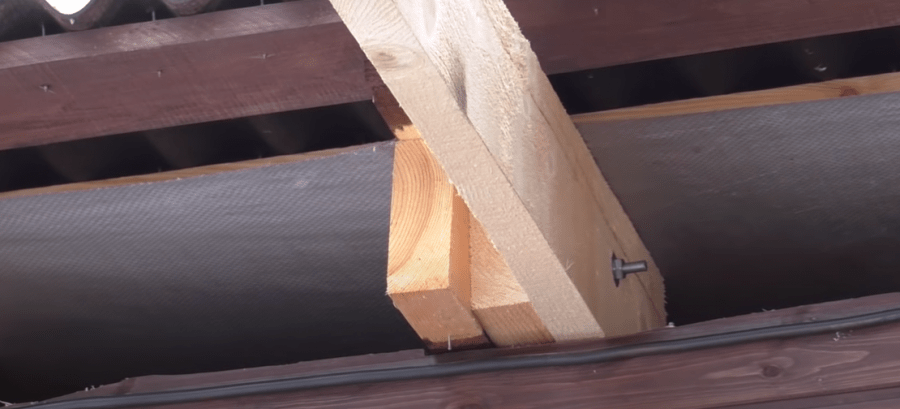

  • На брусок. К ровной поверхности стены или на ровно обрезанные торцы сруба набивают брусок, предварительно заложив по линии соединения ленточный межвенцовый утеплитель. В торцах бруса пристройки нарезают по размеру бруска паз. Соединяют обе стены (старую и новую) замком «шип-паз», проложив его еще одним слоем межвенцового утеплителя.

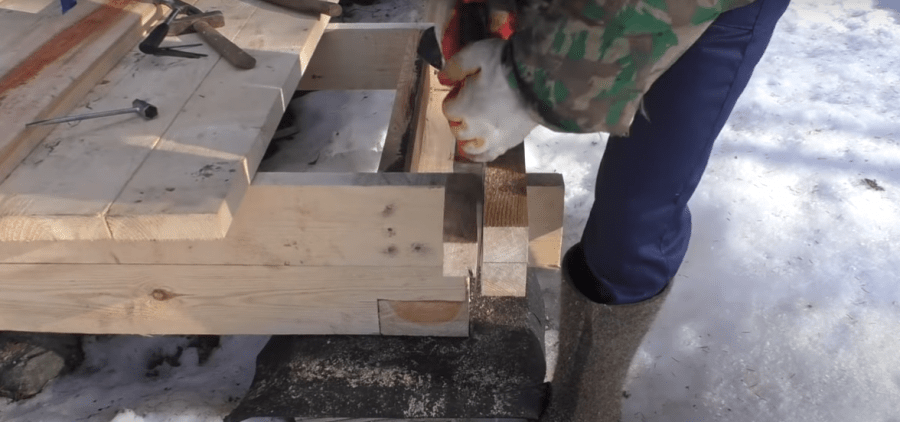

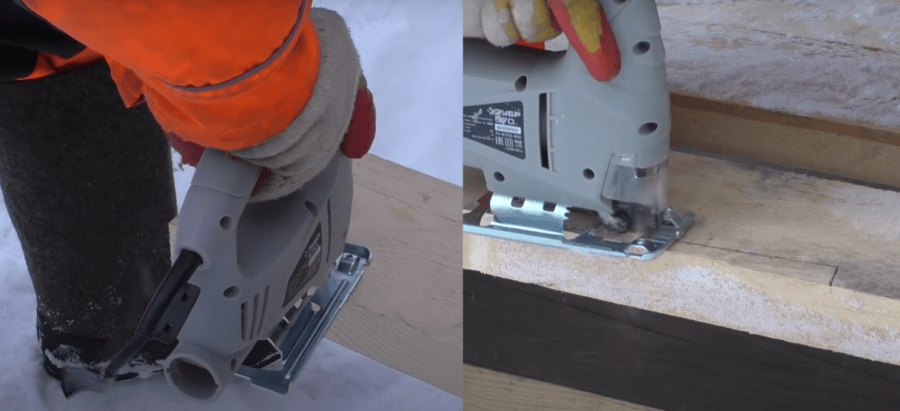

  • На прорезанный в деревянном фасаде паз. Если надо присоединить стену пристройки к бревенчатому дому посредине фасада, то закладной брусок набивать нет смысла – между ним и «волнистой» стеной останутся большие щели. В этом случае на фасаде прорезают паз по ширине бруса и соединяют их через ленточный утеплитель.

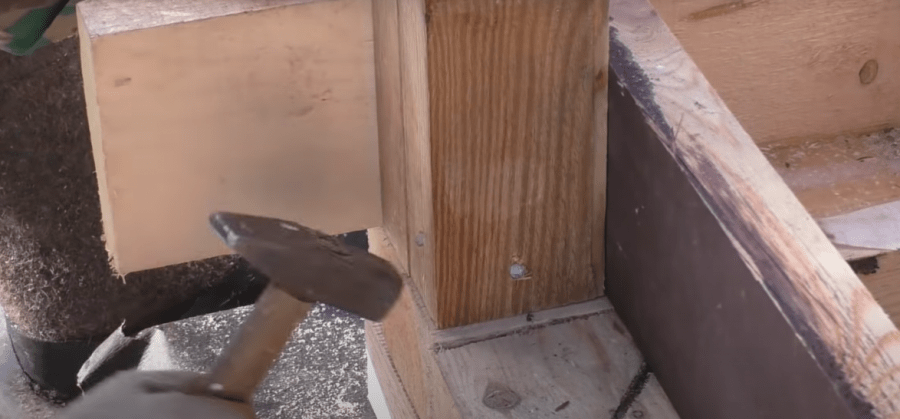

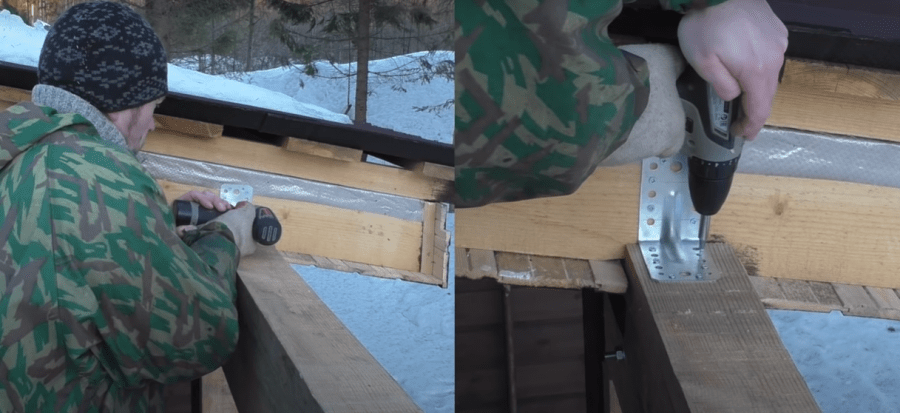

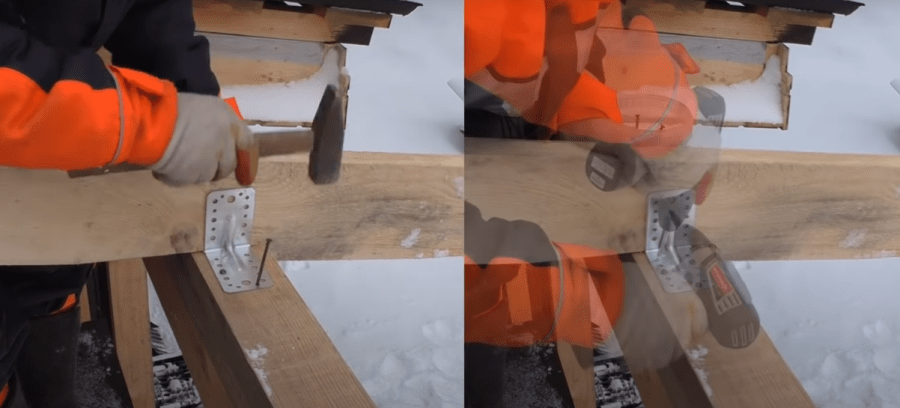

В обоих случаях рядом с узлом соединения брус надо соединить между собой на нагели – чтобы стена одинаково оседала по высоте, и венцы не расходились из-за разницы в силе трения на разных участках узла.

Видео описание

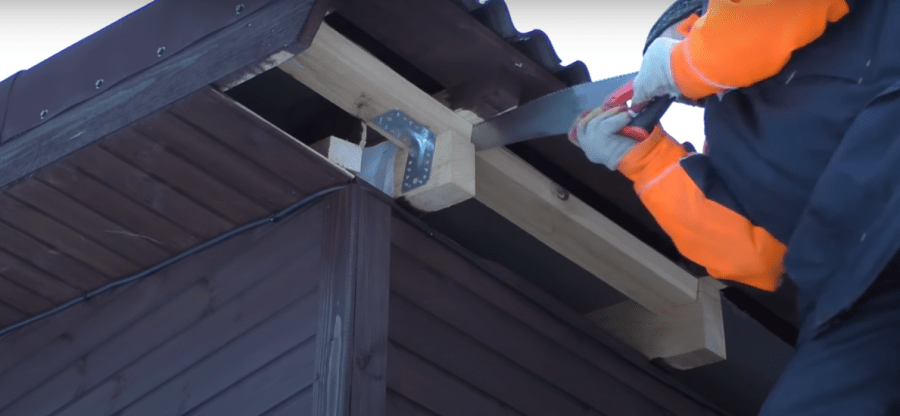

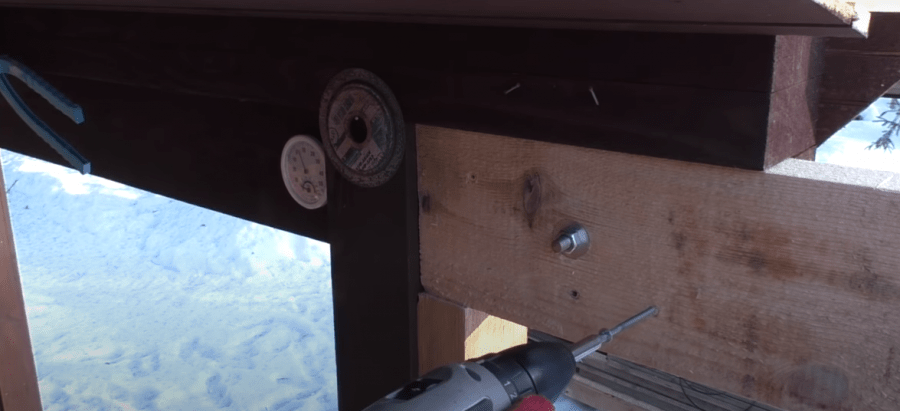

Наглядно про состыковку бруса со стеной деревянного дома и применение нагелей смотрите в видеоролике:

Видео описание

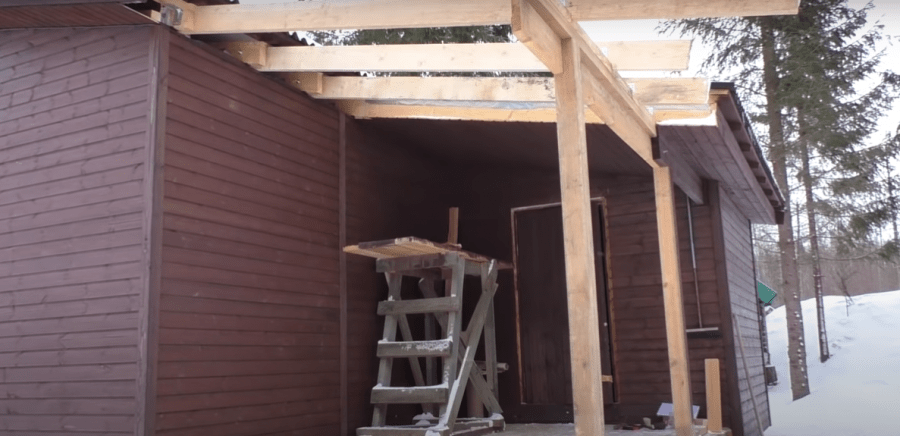

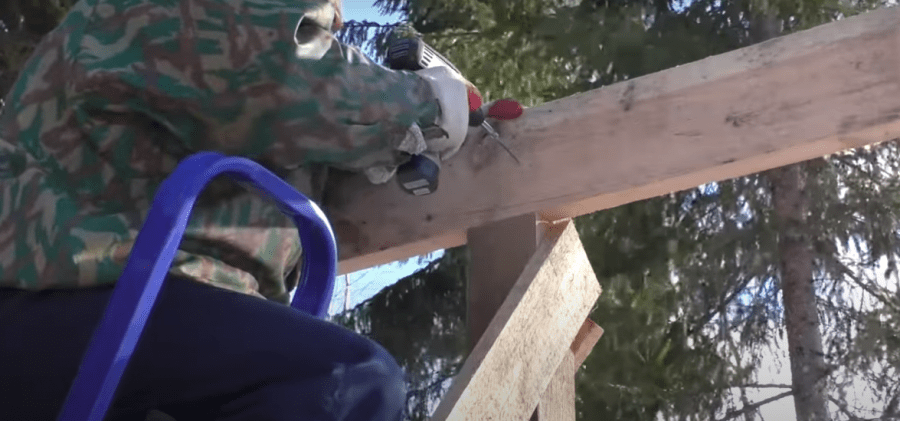

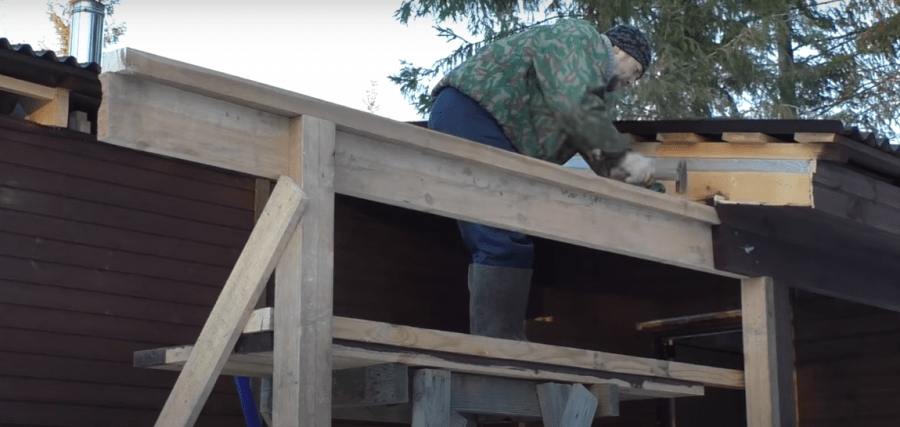

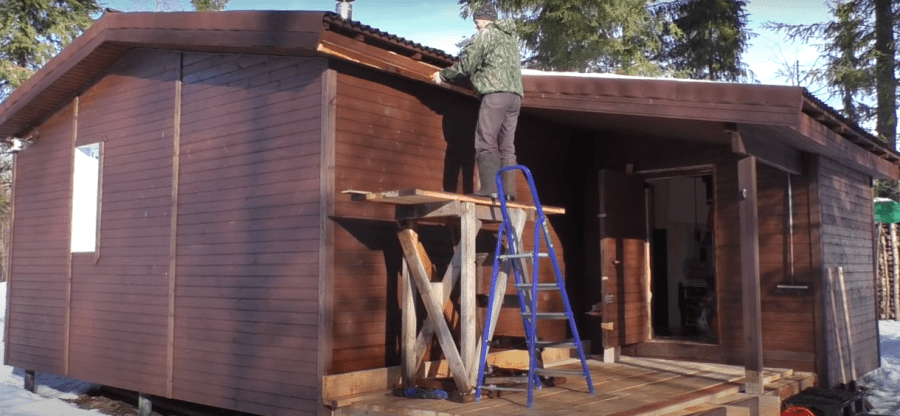

А в следующем видео показана первая часть работы по реконструкции этого же дома, где рассказывается о подготовке – закладке фундамента. Здесь интересно то, что пристройка больше основного здания:

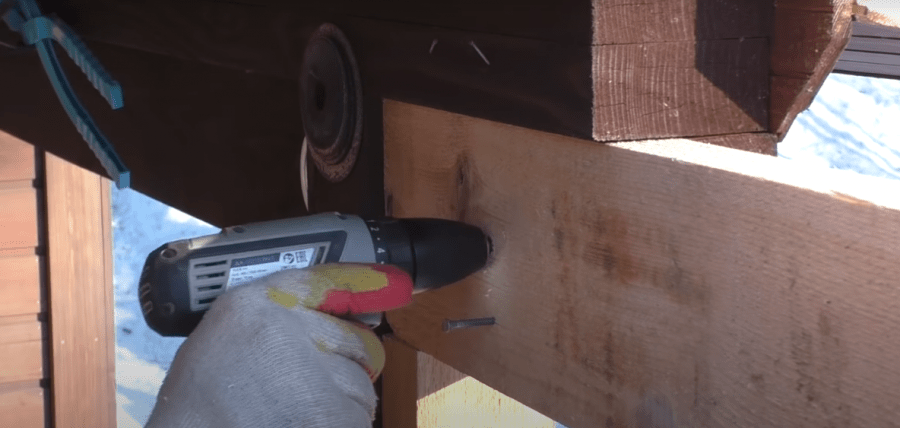

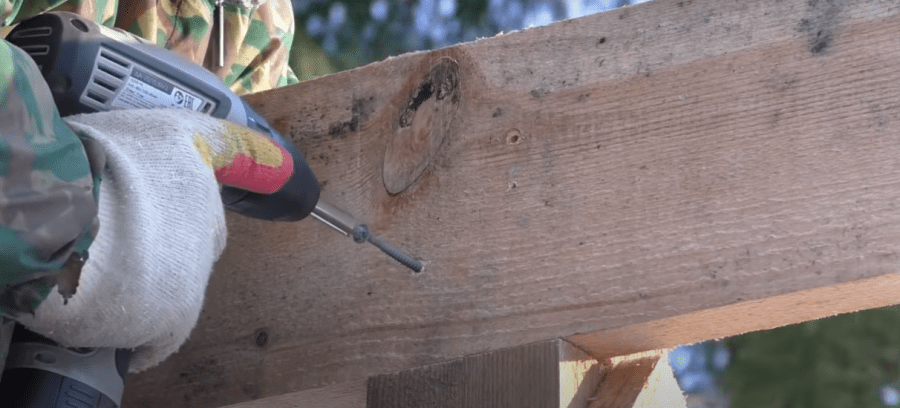

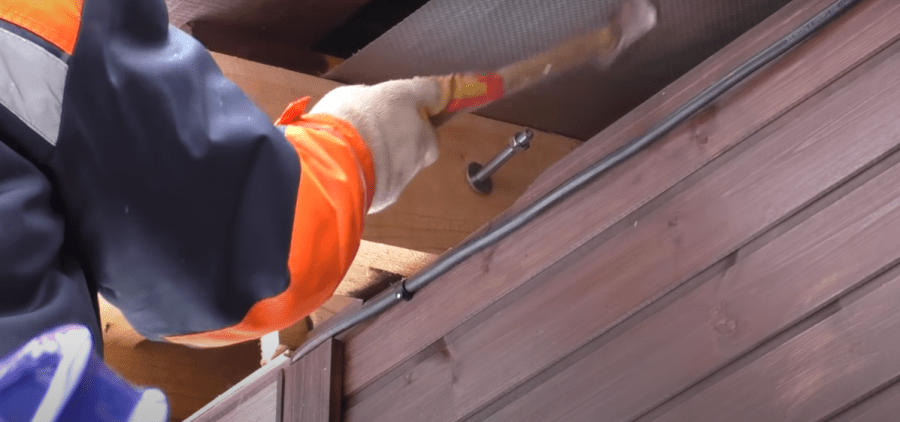

Есть и третий способ – соединение фасада и стены пристройки скобами. Для теплоизоляции стыка в него закладывают ленточный утеплитель и закрывают его нащельником. После окончания активной фазы усадки (минимум год) нащельник и скобы снимают, стык конопатят еще раз, забивают скобы заново и опять закрывают его нащельником.

Пристройка к кирпичному дому

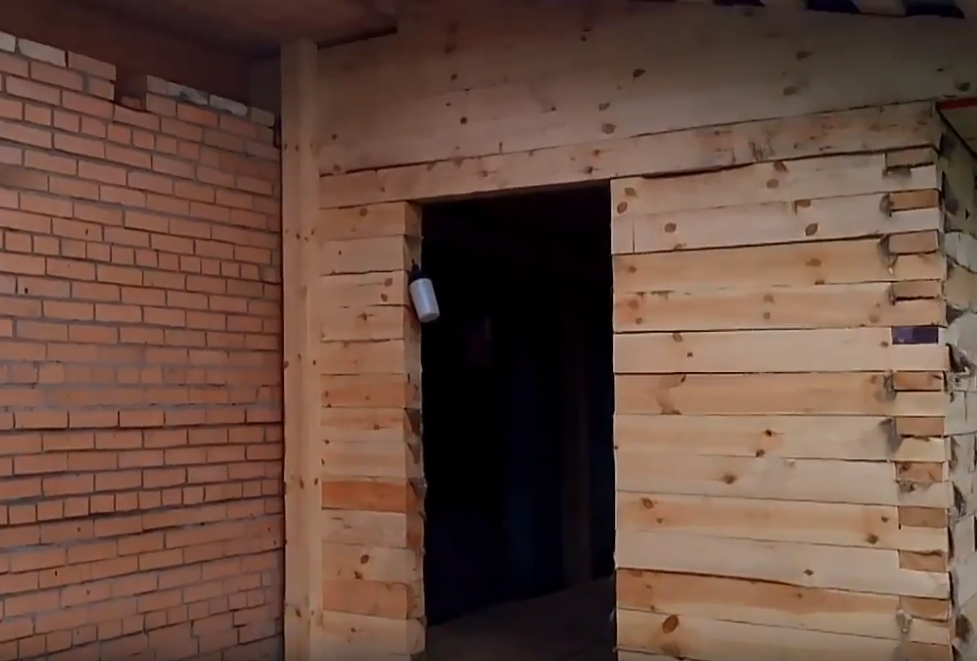

К фасаду из кирпича или строительных блоков чаще всего брусовую стену пристройки крепят через дополнительный брус с прорезанным пазом. По сути способ аналогичен принципу соединения с деревянной стеной «в паз». В принципе можно использовать монтаж на брусок, но его сложнее закрепить к фасаду анкерами напрямую, а если использовать уголки, то они будут мешать «скольжению» стены из бруса при усадке.

Соединение в паз эффективно в любом случае – и по герметичности, и по прочности зацепления. А теплоизоляцию узла соединения пристройки из бруса к кирпичному дому обеспечивают все тем же межвенцовым утеплителем.

Паз в кирпичном фасаде обустраивают из профилированного деревянного брусаИсточник kayabaparts.ru

Кровля

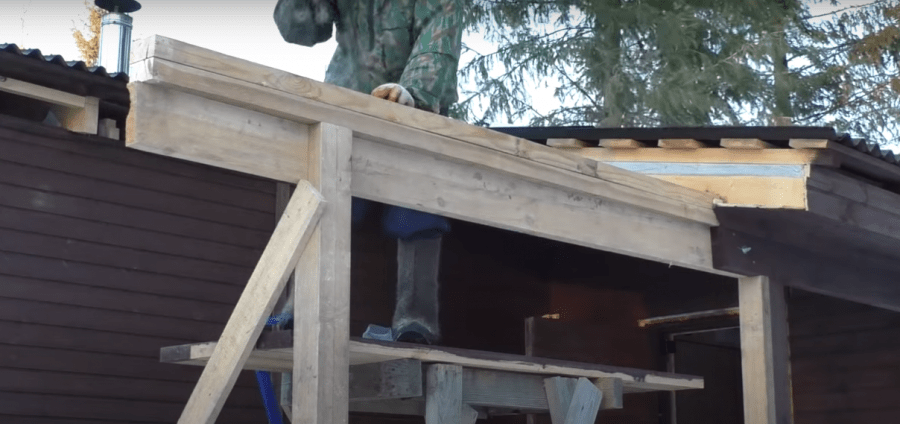

При строительстве кровли пристройки каких-либо особенностей нет. Обычно это либо односкатная, либо двускатная крыша. Стропильная система обоих видов относится к простейшей и главная сложность – обеспечить герметичность примыкания.

Если крыша примыкает к фасаду, то изготовитель любых кровельных материалов в инструкции по монтажу описывает практически все возможные комбинации узлов примыкания к другим поверхностям независимо от их материалов.

Если крыша пристройки продолжает скат кровли дома, то все зависит от высоты фасада. В простейшем случае, с одинаковым уклоном двух участков, придется «нарастить» стропильные ноги с этой стороны. Более сложный вариант – изменение угла уклона (по типу ломаной крыши). Но и в этом случае технология обустройства кровли стандартная.

Так выглядит ломаный скат кровли со стороны пристройкиИсточник imo.ru.net

Если дом и пристройку «накрывают» одной кровлей (как это бывает при реконструкции здания), то устраивают общую стропильную систему с одним контуром мауэрлата или верхней обвязки.

Заключение

Пристройка из бруса по сложности изготовления не отличается от строительства брусового дома. Здесь также нужен детальный проект от фундамента до кровли. И конечно, особую сложность накладывает необходимость доработки уже имеющихся инженерных коммуникаций. Для электрических сетей появятся новые точки потребления, а это изменение нагрузки и режимов системы аварийной защиты. Для автономного отопления потребуется проведение новых тепловых расчетов (и возможно – замена оборудования). Может оказаться и так, что надо будет «нарастить» трубопроводы для воды и канализации.

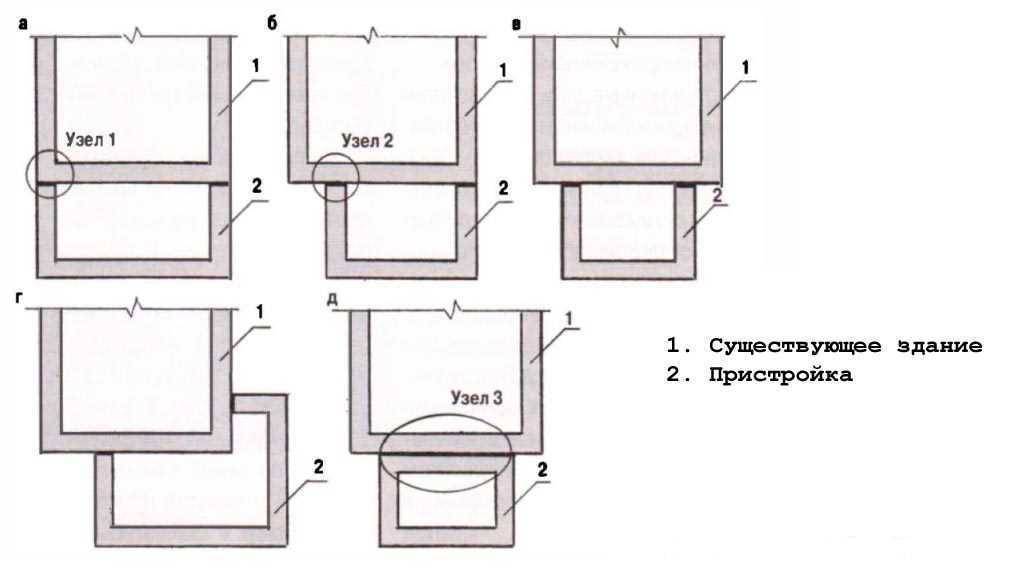

Варианты примыкания основания пристройки к основной конструкции

Чтобы сделать фундамент пристройки, нужно знать два варианта его примыкания к фундаменту основной конструкции.

Стыки фундамента дома с оформляются двумя способами:

  1. Жесткое соединение армированием.
  2. Деформационный шов.

Как сделать фундамент с жестким соединением оснований?

Жесткое соединение зачастую используют на грунтах не подверженных пучению.

Жесткое соединение используется в основном в малоэтажном строительстве, где пристройка функционально связана с основной конструкцией, находясь с ней под одной крышей. Чтобы сделать основание для пристройки, в нем сверлится отверстие диаметром, равным диаметру арматуры, и глубиной, равной около 35 ее диаметров. Далее в него забивается арматура с выпуском той же длины. Если пристройка выполняется по схеме где расчетная длина арматуры больше ширины фундамента, то отверстия в фундаменте основной конструкции делаются на часть ширины, а арматура монтируется по принципу анкера, с расклинивающим вкладышем на торце.

При замкнутом контуре отверстия сверлятся в шахматном порядке в двух уровнях, а используемая арматура имеет на одном конце анкерное расклинивание, а на другом конце – приваренную шайбу. Количество арматуры, ее шаг и диаметр рассчитывают, исходя из условий ее наименьшего сопротивления на срез и смятие бетона под ней. В среднем замкнутый контур нового основания потребует 20 прутьев на один квадратный м фундамента. Они нарезаются с помощью наждачного станка или болгарки. При незамкнутом контуре количество прутьев арматуры рассчитывается отдельно в каждом случае и зависит от ширины будущего фундамента.

Жесткое соединение используется, когда заглубленное ленточное основание дома и пристройки сделано из монолитного железобетона, а при мелкозаглубленном типе основания цоколь и фундамент составляют единую монолитную конструкцию. и цоколи не обеспечивают надежного соединения, а при столбчатом фундаменте жесткое соединение возможно при условии, что высоты монолитного ростверка хватит для монтажа анкеров. Плитный фундамент дает возможность жесткого соединения при условии наличия выступа от цоколя не меньше, чем толщина плиты. В этом варианте можно оголить арматурный каркас дома и соединить его (приварить, привязать) с арматурным каркасом пристройки. Дом с цокольным этажом можно соединить с бесподвальной пристройкой жестким сцепом в случае, если цоколь основной постройки и заглубленные стены монолитные. Использование деформационного шва

Пример деформационного шва.

Деформационные швы чаще применяются в многоэтажном жилищном и промышленном строительстве, где под конструкцией большой протяженности в разных ее частях грунты существенно отличаются деформационными характеристиками и при одинаковых нагрузках осадки могут существенно отличаться. Такие швы применяются при разной этажности в разных частях конструкции, дающие таким образом разную нагрузку и разные деформации осадок. Еще один случай применения деформационных швов, когда к уже имеющемуся сооружению вплотную пристраивается другое сооружение. В вышеуказанных вариантах деформационные швы следует предусмотреть еще на стадии проектирования. Часто деформационные швы проще и дешевле применить при в пучинистом грунте.

Деформационный шов представляет собой утеплитель, размещенный в зазоре между стенами и цокольными перекрытиями, без сцепки с конструкциями. Часто в качестве такого утеплителя используется простая пакля. Место соединения огораживается декоративной накладкой, прикрепленной только к стене дома. В пучинистом грунте при использовании деформационного шва уровень пола пристройки размещается ниже уровня пола основной конструкции на величину предполагаемых деформаций.

Из зоны деформационного шва удаляют заполнитель на достаточную глубину для укладки герметика.

Что следует учесть, чтобы сделать фундамент для пристройки с использованием деформационного шва:

  • зазор между основаниями пристройки и основного сооружения должен быть около 5 см. Для соблюдения этого требования, перед тем как сделать фундамент пристройки, к основанию дома прикладываются доски, покрытые гидроизоляцией. Они будут играть роль деформационного шва в дальнейшем;
  • для одноэтажной пристройки небольших размеров толщина деформационного шва может составлять 2 см;
  • шов также можно заполнить теплоизоляционным материалом (лучше всего подойдет пенопласт или пеноплекс) и закрыть герметиком, устойчивым к атмосферным воздействиям. Снаружи он закрывается декоративной накладкой.

Самостоятельное изготовление

Самым распространенным является ленточный фундамент, который можно применять для строительства веранды и пристройки к уже существующему дому любой конструкции, от легкой беседки до тяжелой двухэтажной. Его можно связать с уже имеющимся фундаментом.

Чтобы правильно залить его своими руками, необходимо изучить технологию и выполнить все этапы работ.

  • Сделать разметку с помощью кольев и веревки, вбить колышки по периметру пристройки, натянуть бечевку.
  • Демонтировать имеющуюся отмостку, убрать утеплитель, если он был проложен.
  • Вырыть траншею по веревочным меткам и намеченной глубине.
  • В качестве дренажа нужно сделать песчано-гравийную подушку, тщательно утрамбовать ее.
  • Смонтировать из досок опалубку, подпереть ее снаружи специальными подпорками, а внутри – распорками для предотвращения смещения при заливке.

  • Установить в траншею арматуру, соединить ее проволокой в виде решетки, которая должна быть выше поверхности земли на 20 см.
  • Высверлить в уже готовом фундаменте старого дома глухие отверстия длиной 35 см для соединения оснований.
  • Заложить в отверстия арматуру, расклинить прутки на концах и привязать их к новому каркасу. Таким образом произвести жесткую сцепку фундаментов.
  • Если решено сделать деформационный шов, то между основаниями прокладывают широкие листы теплоизолятора.
  • Залить раствор, время высыхания и набора прочности составляет 3–4 недели. В течение этого времени необходимо увлажнять почву рядом с опалубкой, тогда высыхание бетона пройдет равномерно, без трещин или деформаций.
  • После высыхания бетона укладывают слой гидроизоляции, затем возводят стены.

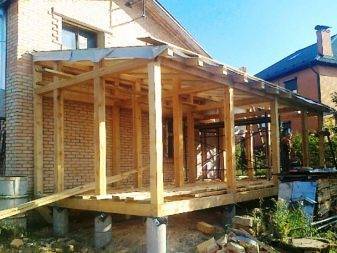

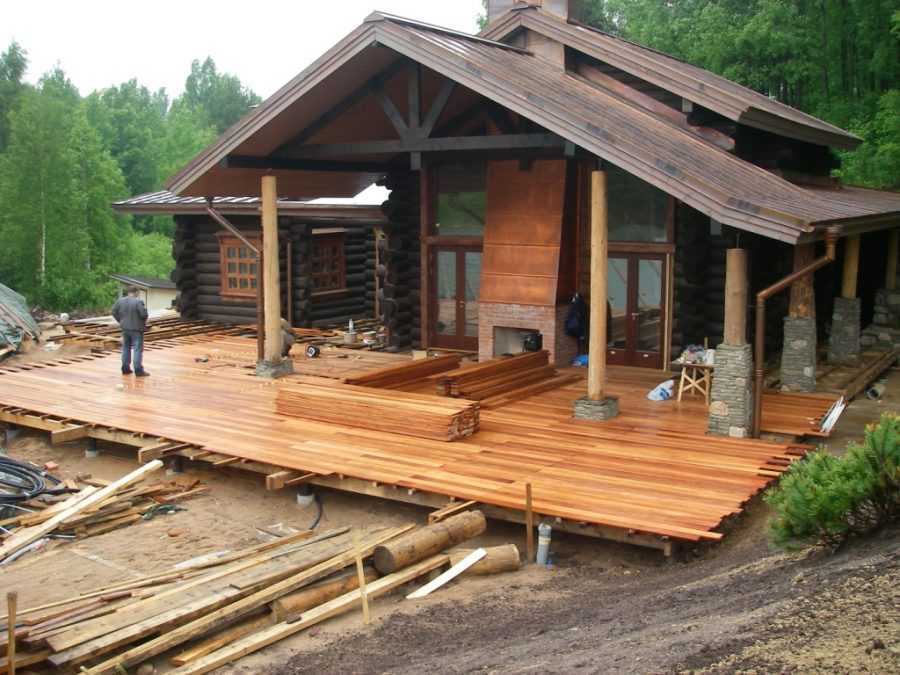

Если грунт на участке слабый, а веранда или беседка довольно тяжелая, то имеет смысл сделать свайный фундамент. Большую нагрузку может давать встроенный в стену массивный камин, бассейн, двухэтажная постройка.

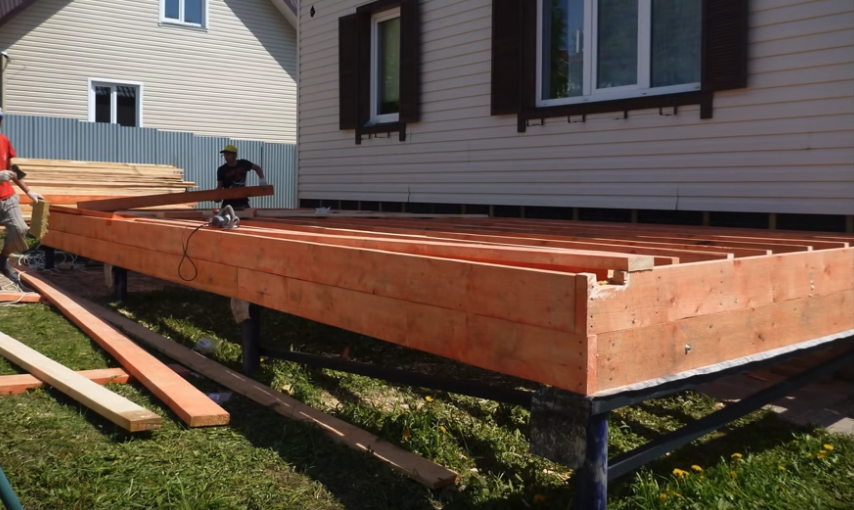

Свайное основание делается следующим образом:

  • винтовые сваи заглубляются в почву, чтобы их верхняя часть выступала над поверхностью;
  • сверху крепят специальные опорные площадки;
  • с помощью бруса или каркасной балки объединяют все винтовые опоры в единую конструкцию;
  • очень важен тщательный контроль перепадов высоты при установке винтовых свай.

В случае пристройки павильона с бассейном необходимо:

  • разметить габариты веранды и самого бассейна;
  • вырыть котлован под чашу, прибавив по 1 метру к длине и ширине для обустройства боковых подушек и возможности прохода строителей;
  • стенки котлована роют с небольшим уклоном для прочности;
  • на дне насыпают дренажную подушку, гидроизолируют и укладывают теплоизоляцию чаши;

  • устанавливают чашу, например, из стекловолокна, затем подводят коммуникации и устанавливают элементы, к которым не будет доступа в дальнейшем;
  • затем монтируют закладные элементы опор павильона и арматуру монолитной плиты фундамента. Внутри армирования прокладывают проводку и трубы под трапы сливов;
  • заливка производится бетоном М300;
  • в месте примыкания к старому дому прокладывается деформационный шов.

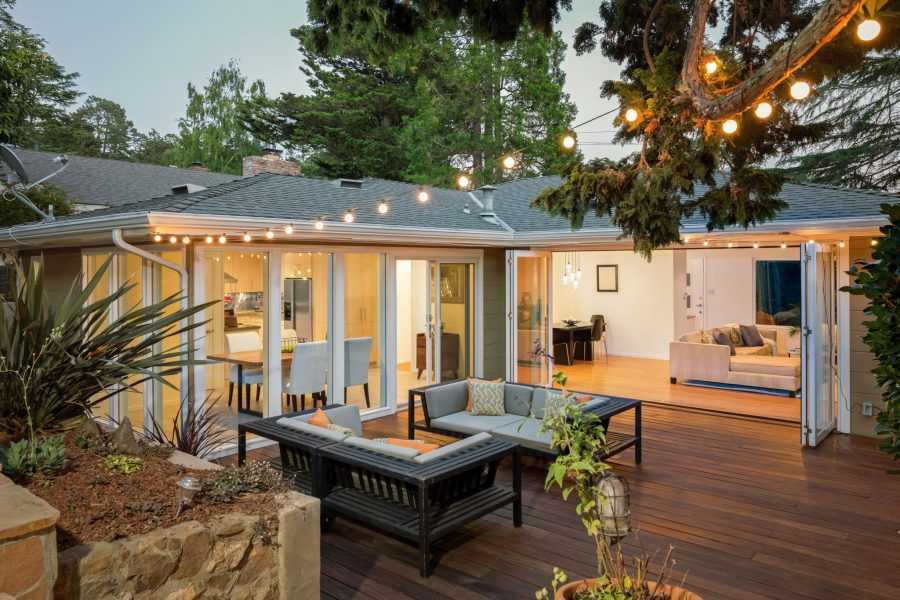

Дизайн террасы

Среди трендов дизайна дома с террасой 2020 года – украсить свою террасу как гостиную, поэтому необходимо выбирать красивый текстиль. Множество подушек для улицы, коврики, плед для прохладных вечеров и натянутый холст над столиком возле кирпичной стены для уединения. Модны подвесные стулья из ротанга на террасе.

Абсолютный шик, монохромный декор, который идеально сочетается с очень модной бетонной террасой, подчеркивающей бассейн. Мобильные фонари красивы и практичны, они украшают пространство, не мешая, поскольку можно перемещать их по своему желанию.

Для террас в 2020 году используются большие цветочные горшки, стоячие кашпо, терракотовые цветочные горшки, дизайнерские кашпо: найдется что-то на любой вкус, любого размера и, прежде всего, растения (пальмы, суккуленты, кактусы в неотразимых контейнерах).
