Опалубка для фундамента своими руками: пошаговые рекомендации, как сделать опалубку

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

  • на подготовленном ровном основании доски укладываются вплотную друг к другу;
  • сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
  • вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
  • готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
  • вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
  • вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
  • специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Требования

На стройплощадке не должно быть искусственной (завезенной) почвы. Такой грунт является слишком рыхлым и не способен выдерживать нагрузку, которую на него оказывает массивное сооружение.

Уровень расположения грунтовых вод должен быть ниже, чем расчетная глубина траншей для бетонного основания. Перед началом работ необходимо снять верхний слой грунта, предварительно очистив рабочий участок от мелкого мусора, камней и растительности.

Для разметки следует использовать специальные измерительные инструменты и приспособления:

  • рулетки,
  • лазерные нивелиры,
  • нерастяжимые шнуры и др.

Замеры рекомендуется выполнять дважды, чтобы избежать возможных неточностей.

Оптимальная температура для залива

Строительные работы рекомендуется проводить при температуре окружающей среды от +5 до +30 °C. Если из-за определенных обстоятельств приходится работать в холодное время, необходимо добавлять в бетон специальные противоморозные добавки.

Основные функции подушки

Для этого используется сеянный или мытый песок без содержания глинистых примесей, а также щебень. Перед засыпкой этих материалов дно траншеи необходимо утрамбовать, чтобы исключить возможную просадку здания после полного завершения строительных работ.

Также на дно следует уложить слой геотекстиля. Толщина фундаментной подушки рассчитывается в индивидуальном порядке с учетом специфики реализуемого проекта. В большинстве случаев этот параметр составляет от 20 см и более.

Выбор марки бетона и расчет количества материала

Выбор подходящего бетонного состава зависит от множества факторов:

  • общая масса постройки;
  • наличие и тип армирующих элементов;
  • особенности местного климата;
  • плотность грунта и др.

В частном строительстве чаще используют марки бетона М200-350.

Расчет количества бетона осуществляется по простой схеме. Необходимо с помощью рулетки тщательно измерить размеры фундаментной ленты (ширину и длину). Площадь ее верхней поверхности затем умножается на высоту.

Опалубка и армирование


ОпалубкаЕе основная функция – придать фундаментной ленте необходимую форму до ее окончательного затвердевания

Внутренние полости опалубки необходимо покрывать слоем гидроизоляции, чтобы предотвратить разрушение бетона грунтовыми водами и избежать вытекания жидкой цементно-песчаной смеси сквозь зазоры между досками опалубки.

Чтобы придать ленточному фундаменту необходимый запас прочности, следует использовать армирование. Арматурные прутья укладываются в вертикальном и горизонтальном положениях, соединяются между собой различными способами.

Изготовление и монтаж

Весь процесс можно разделить на несколько ключевых этапов:

  1. Подготовительный – расчеты и закупка стройматериалов.
  2. Переход к полевым работам – разметка участка и рытье траншеи по заданным параметрам.
  3. Изготовление заготовок для щитов (если это не штампованный материал для опалубки).
  4. Вбивание опорных брусьев в землю.
  5. Установка заслонок.
  6. Укрепление.

Сборка щитов

Размер заслонок выбирают с учетом геометрической формы основания так, чтобы их высота была больше глубины бетонной подушки. Длина элементов выбирается произвольно, но оптимальной считается величина не более 3 м. Суммарная длина заслонок должна соответствовать длине ленты.

Особенности установки


Готовые заслонки устанавливают по разметке строго в вертикальной плоскости. Для удобства можно заблаговременно по периметру основания вбить вертикальные брусья и к ним вплотную выставить стенки опалубки.

Рабочий должен добиться плотного прилегания элементов, чтобы бетон не вытекал через щели. Вооружившись уровнем и молотком, ему необходимо все щиты выставить точно в одной плоскости и на одной высоте.

Если щиты не имеют длинных брусьев, которые могли бы войти в грунт и удерживать конструкцию, то предварительно по периметру траншеи выставляются вертикальные брусья. Эти элементы послужат опорой щитам, которые должны быть плотно к ним приставлены с помощью распорок и укосов.

Укрепление

Стенки опалубки во время заливки бетона подвергаются большой нагрузке и могут развалиться. Чтобы этого не произошло, устанавливают дополнительные элементы, усиливающие конструкцию.

Снаружи стенки удерживают раскосы и опоры. Их размещают с шагом не меньше, чем 1 м

Особое внимание уделяют углам опалубки, где опора нужна сразу с двух сторон. Если высота щитов больше 2 м, то выставляют опоры по периметру в два ряда: верхний и нижний

Назначение опалубки

Конструкция предназначена для того, чтобы не позволять жидкому материалу растекаться. Благодаря ограниченному пространству, бетон сохраняет заданную геометрию и положение в пространстве, равномерно высыхает и приобретает требуемую прочность.

Основные требования к опалубке для ленточного фундамента:

  • высокая прочность, сопротивляемость давлению жидкой смеси внутри заданного объема и внешним воздействиям;
  • стабильность размеров внутреннего пространства (геометрии будущих элементов основания);
  • возможность беспрепятственной заливке жидкой смеси в форму, армирования монолитного фундамента.

Технические требования к опалубке собраны в ГОСТ 52085-2003, но они относятся к промышленно применяемым вспомогательным конструкциям. Для самостоятельного устройства опалубки обязательно соблюдение только основных условий.

Комбинированная опалубка и ее особенности

Помимо разборных и несъемных конструкций в некоторых ситуациях при создании фундамента сооружения осуществляется объединение обоих вариантов, к которому рекомендуется прибегать при возведении на сыпучем грунте.

Комбинированная опалубка состоит из наружного и внутреннего слоя. В первом случае применяются стандартные формы, сбор которых производится из досок. Внутренний же слой сооружается из пенополистирола. Закрепление полимерного материала к грунту осуществляется посредством 20 см гвоздей. Стыкование пенополистирола с древесиной совершается при помощи саморезов.

Одним из ключевых достоинств данной опалубки является наличие не только вспомогательной, но и теплоизоляционной функции, поскольку в таком случае обеспечивается защита фундамента с обеих сторон.

При собственноручном возведении такой конструкции вокруг здания следует не забывать, что теплоизоляцию можно сделать только под землей или же на всю глубину основания. Во втором случае необходимо предварительно позаботиться об установке дюбелей, посредством которых будет совершаться фиксация элементов из пенополистирола на поверхности из бетона.

Обратите внимание! Верхний ярус конструкции сооружается с использованием обыкновенных щитов из древесины и применением распорок и кольев для укрепления

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

  • на подготовленном ровном основании доски укладываются вплотную друг к другу;
  • сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
  • вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
  • готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
  • вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
  • вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
  • специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Технология сборки съемной опалубки

Монтаж разборной конструкции предполагает повторное использование ее элементов для различных целей, например, заливки отмостки, капитальной лестницы либо крыльца на входе. Если доски удастся изолировать от воздействия бетонной смеси, материал можно применить в любых целях.

Как выглядит порядок работ при установке съемной опалубки своими руками:

  1. Сколотите гвоздями щиты необходимой ширины, равной высоте фундамента плюс 5—10 см. Длину ограждений постарайтесь подобрать таким образом, чтобы осталось меньше обрезков.
  2. Вокруг траншеи забейте колья из заостренных брусков с шагом 0,7—1 м, на расстоянии 100 см от будущего фундамента. Если основание заливается в рыхлом грунте, столбики забивайте в дно котлована.
  3. Выставьте щиты по краям траншеи и прикрепите к кольям перемычками.
  4. Пользуясь строительным уровнем и отвесом, выровняйте ограждение по вертикали и зафиксируйте второй планкой — укосом, как показано на схеме.
  5. Застелите полость опалубки полиэтиленовой пленкой, зафиксировав края степлером.
  6. Аккуратно опустите в котлован заранее подготовленные элементы армопояса. Чтобы весь каркас после заливки оказался в толще бетона, используйте пластиковые подставки высотой 50 мм.

  7. Заложите в нужных точках круглые гильзы для последующей прокладки водопровода и канализации.
  8. Стяните противостоящие щиты вязальной проволокой, просунув ее в щели между досками и вставив ограничительные стержни. Сверху прибейте деревянные распорки.

Какие допуски следует выдерживать при сборке опалубки:

  • щитовая конструкция может отклоняться от вертикали не более, чем 5 мм на 1 м высоты;
  • верхняя грань последней доски щита должна стоять строго горизонтально, а не повторять естественный уклон земельного участка;
  • максимально допустимое смещение опалубочного ограждения – 15 мм;
  • перепад между досками – не более 3 мм.

В процессе ведения опалубочных работ будущий фундамент можно заранее утеплить пенопластом либо пенополистиролом. Траншею необходимо расширить на толщину теплоизоляции, а плиты прикрепить к земляным стенкам и щитам гвоздями, как изображено на схеме. В утеплитель заранее вставьте дюбели – грибки – они свяжут изоляцию с бетоном. В остальном технология остается неизменной.

В сыпучем грунте траншея делается шире, по бокам ставятся дополнительные подпорки

Использование полиэтиленовой пленки дает ряд важных преимуществ, а потому выполняется обязательно:

  • водонепроницаемая прокладка служит гидроизоляцией и не позволяет влаге проникать в толщу бетонного основания;
  • цементное молочко не уходит в землю;
  • пленка предохраняет дерево от воздействия бетона и не дает последнему просачиваться сквозь щели.

Технология монтажа опалубки несъемного типа мало отличается от приведенной выше инструкции. Поскольку материал остается оболочкой фундамента, укосы допускается не крепить, но придется надежно связать листы между собой. Подробнее об установке ограждения смотрите на видео:

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

  • сложность сборки;
  • риск утечки залитой смеси;
  • низкие показатели несущей способности;
  • необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

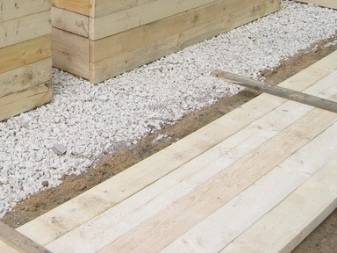

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Несъемная опалубка

Основной характеристикой несъемной опалубки является то, что после застывания бетона она остается в фундаменте навсегда. Такая конструкция собирается из подручных материалов, из ДВП и ЦСП, монтаж гораздо быстрее и экономнее. Если надо увеличить прочность основания, применяются для опалубки такие материалы, как металлические полые трубы.

Из металла

Самый дорогой материал опалубки. Применяются листы стали толщиной в 2 мм. Такой вид опалубки подходит для оборудования ленточных и монолитных фундаментов. Арматура прибивается именно к листам, а сами листы выгибаются под форму основания из бетона. Главный минус этого материала – высокая стоимость.

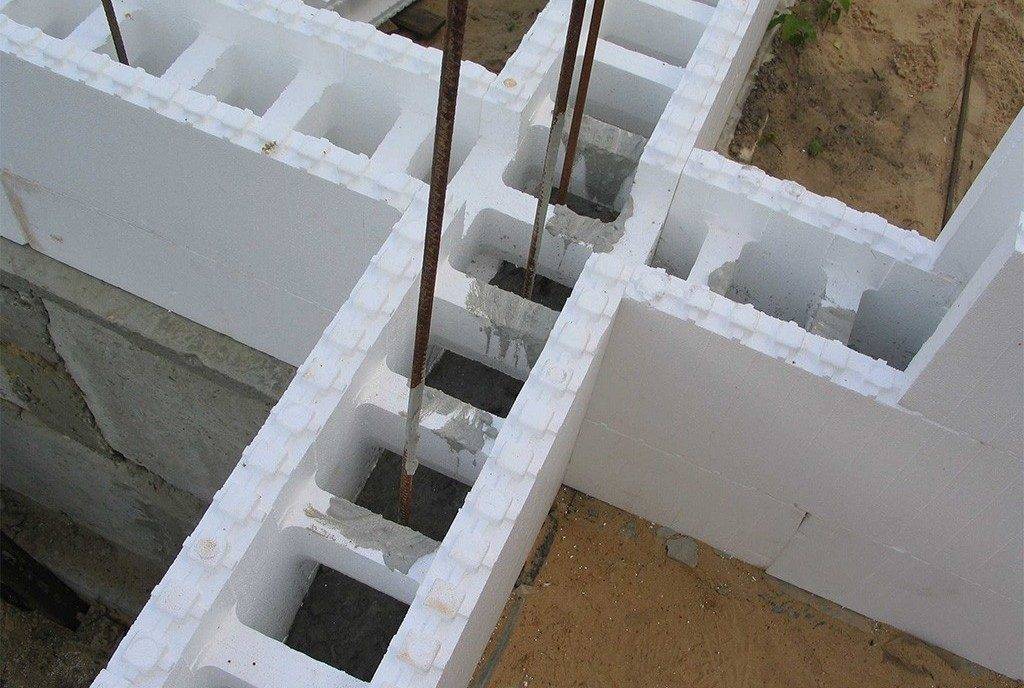

Из пенополистирола

Блоки пенополистирола – это качественный и практичный выбор. Он прост в монтаже, принимает любую форму. Но материал имеет и ряд недостатков – довольно высокая цена и трудности в подборе элементов.

Несъемная опалубка из пенополистирола

Из железобетонных блоков

Дорогой вид опалубки – использование бетонных плит. При увеличении толщины опалубки можно сократить количество требующейся бетонной основы, что поможет сэкономить средства на строительстве без ухудшения качества постройки. Но в то же время из-за большого веса вам потребуется установка дополнительных подпорок, которые потребуют также определенных средств.
