Плюсы и минусы
Преимущества и недостатки у материала есть. Они важны на момент выбора. Предлагаем ознакомиться сначала с достоинствами:
Высокая скорость выполняемых работ. Например, вы решили обустроить сливную яму. Ранее для и ее устройства было необходимо выкладывать прямоугольное основание и стены из красного кирпича. Это уходило время, при условии, что вы работаете в одиночку. Сейчас, вы купили железобетонные кольца, наняли манипулятор, подготовили отверстие в земле при помощи экскаватора, доставили содержимое и произвели монтаж. На это уйдет не более 3 часов.
Устойчивость к влаге. Именно это и делает железобетонные кольца максимально выгодными для частных лиц и компаний. С их помощью обустраивают целые тоннели под землей, где потом прокладывают коммуникации. Используют колодезные кольца для обустройства септика, а также для приямка в скважине
Здесь оборудование и общее содержимое внутреннего объема будет защищено от грунтовых вод, что важно при эксплуатации.
Долгий срок эксплуатации. Даже если ваш септик постоянно будет содержать в себе воду, и вы не будете выкачивать ее в короткие сроки, ее переживайте, это нисколько не отразится на состоянии бетона
При качественном бетоне, герметичность сохраняет свои стопроцентные значения.
Доступная цена. Несмотря на ряд значимых преимуществ, за небольшие деньги вы сможете купить этот материал. Доставка тоже обойдётся недорого, поскольку аренда исходит из количества затраченных часов.
Среди недостатков хотелось бы выделить необходимость дополнительной герметичности шва. Как бы там ни было, одно кольцо укладывается на другое, и чтобы снизить уровень подтекания шва, его необходимо герметизировать. Герметизация необходима как изнутри, так и снаружи, где последнее предполагает укладку и дополнительную разработку грунта с целью получения доступа.
Для герметизации используется битум, а также каждый из швов необходимо промазывать цементом или клеем. Это позволит кольцам лучше сцепиться друг с другом. Последнее не даст возможности им сместиться в процессе эксплуатации под внутренним давлением воды.
Еще одним минусом можно считать то, что кольца поставляется без входных отверстий. Эти отверстия могли бы использоваться для укладки коммуникационных труб и кабеля. Их придется проделывать самому уже после монтажа всех ячеек блока. Монтируя трубы и части системы слива/перелива в септике, изделия из пластика необходимо фиксировать монтажной пеной.
Расчет объема канализационного колодца
Строительство колодцев начинают с выбора места и расчета объема колодца. И, пожалуй, сначала надо посчитать необходимый объем, а потом выбирать место для сточного объема.
Объем канализационного колодца напрямую зависит от количества человек проживающих в доме и имеющихся санузлов.
Объем колодца, предназначенного для канализации, напрямую зависит от потребности расхода воды. Средние нормы сточной воды на одного человека составляют 150-170 л воды в сутки без наличия ванны и 230-250 л воды в сутки при наличии ванны. Для среднестатистической семьи (два взрослых и два ребенка) расход воды в сутки может быть от 600 до 1000 литров (один кубометр). Принято считать, что рассасывающий сточный колодец с площадью дна 1 кв. м способен принять и впитать до одного кубометра воды в сутки (при условии, что почва неглинистая). Для обеспечения некоторого запаса рабочий объем ямы рассчитывается как троекратная суточная норма, то есть для нашей среднестатистической семьи из четырех человек необходимо построить яму объемом три куба. При этом надо понимать, что труба, по которой нечистоты будут поступать в яму, должна быть расположена на глубине около 70 см и рабочий объем колодца для канализации располагается ниже сливной трубы. Также возможно вывести в канализационную яму имеющийся дренажный водоотвод. Глубина его залегания также не превышает 70 см.
Теперь, зная необходимый объем канализации, мы можем прикинуть ее размер. Глубину колодца обычно делают от 2,5 до 3 метров. Отнимем 70 см, лежащие выше сливной трубы, получим максимальную рабочую глубину 2,3 метра.
Вспомним из школьного курса геометрии, что объем – это площадь днища, умноженная на высоту.
Самыми распространенными являются круглые колодцы, так как они более удобны в монтаже, ремонте и эксплуатации.
Дно колодца может быть круглым (колодцы-бочки) или в форме четырехугольника (квадрат или прямоугольник). Конечно, возможно сделать канализационную яму овальной или пирамидальной, но это уже при особенном интересе к подобного рода строительству. Мы же рассмотрим простые и наиболее распространенные формы.
Площадь круга вычисляется по формуле S = πR2. Получаем, что требуемый объем колодца 3 куба равен произведению высоты (2,3 м) на число π (3,14) и на квадрат радиуса (R2).
3 м3 = 2,3 м *3,14* R2
Проведя расчеты, находим значение R, оно получается равным 0,65 метра или 65 см, значит, диаметр ямы должен быть 1,3 метра при глубине 3 метра.
Если колодец предполагается вырыть не круглым, а квадратным или прямоугольным, тогда вспоминаем, что площадь прямоугольника – это длина, умноженная на ширину. Объем колодца – это глубина, умноженная на площадь дна. То есть 3 м3 = 2,3 м * площадь дна.
Площадь дна = 1,3 квадратных метра. Значит, либо дно квадратное со стороной квадрата 1 м 15 см, либо дно прямоугольное со сторонами 1,5 м и 0,9 м. При глубине колодца 3 м.
Копая яму под колодец нужно не забывать, что на дне будет 30-40 см. подушка из песка и щебня.
Канализация копается с учетом дополнительной ширины, длины и глубины, которые будут заняты укрепляющими стенками, предохраняющими землю от осыпания. Стенки внутри колодца возводятся как опалубка и могут быть выполнены из кирпича, бетона или из железобетонных колец. На дно ямы необходимо будет насыпать слой песка и слой щебня общей высотой 30-40 см для фильтрации впитывающихся стоков
Если принять во внимание размер кирпича в кладке 12 см, то получится, что копать яму надо шире на 25 см (по 12 см ширины кирпича с каждой стороны) и глубже на 40 см (слой песка, слой щебня)
Расчеты объема канализационного колодца и ямы для него позволяют быть приближенными, здесь возможно округление значения величин в большую сторону. По принципу «пусть лучше колодец будет с небольшим запасом, чем его объема будет не хватать».
К тому же надо знать, что железобетонные кольца выпускаются стандартных размеров (0,7, 1, 1,5 и 2 метра – диаметр кольца). Поэтому, проведя расчеты и выяснив, какой диаметр колодца вам необходим, сверяем его с готовыми стандартными размерами бетонного кольца. Получив расчетный диаметр 1,3 метра, мы выбираем кольца диаметром 1,5 метра, так как колец с диаметром 1,3 метра промышленность не выпускает.
Кольца для выгребной ямы: общая информация
Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.
Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.
Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.
Преимущества использования ЖБ-колец:
- Длительный срок эксплуатации изделия;
- Устойчивы к нагрузкам;
- Не пропускают влагу;
- Простота монтажа и эксплуатации;
- Невысокая стоимость;
- Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
- Защищают от грунтовых вод.
К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.
Вопросы и ответы
Как всегда, формальные требования создают несколько неполное впечатление о продукции, которая ими стандартизируется. Давайте соберем воедино типичные вопросы, которыми задаются потенциальные покупатели обсуждаемых нами изделий. (См. также статью Полимерные кольца для колодца: особенности конструкции.)
Размеры
Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.
На фото — КС-25-12. Диаметр — 2,5 метра.
Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.
Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.
Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.
Формула расчета объема цилиндра. R — его радиус, H — высота.
Виды
Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.
В прайс-листах производителей можно обнаружить следующие их разновидности:

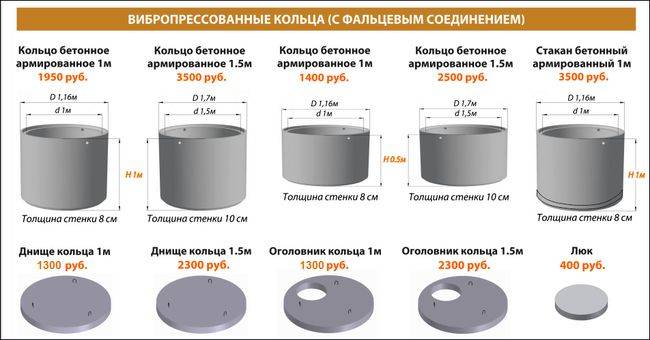

Кольцо для колодца с замком (с четвертью) — изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.
Замок предотвращает смещение элементов колодца при любых подвижках грунта.
Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.
- Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
- Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них строятся фильтрующие колодцы локальных очистных сооружений.
Эти изделия способны многократно ускорить строительство септика.
Прайс

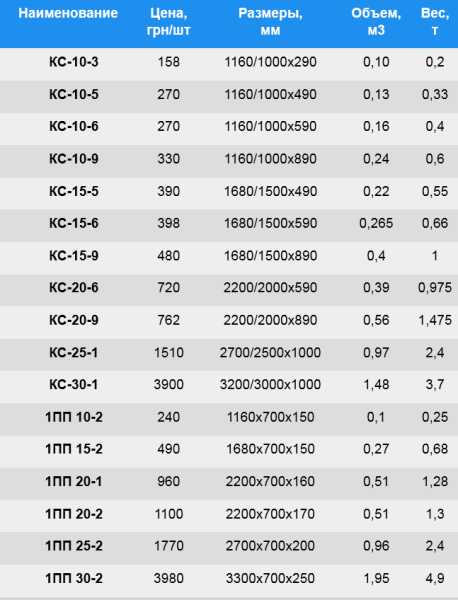

Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.
Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.
- КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
- КС-20-9 (200х90 см) — 4500 рублей.
- КС-15-10ч (150х100 см, с замком) — 3750 рублей.
- КЦД-15-9 (150х90, с дном) — 4650 рублей.
- КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.
КЦД-20-10ч с указанными основными размерами.
Достоинства и недостатки
К
достоинствам Ж/Б канализационных колец следует отнести:
- длительный срок службы. Бетон специальных
сортов, качественно уплотненный и армированный стальным прутком, рассчитан на
100 лет работы; - способность выдерживать нагрузки пучения и
сезонные подвижки грунта; - широкий выбор размеров и специфических вариантов
конструкции; - морозостойкость материала;
- герметичность соединений. Особенно надежны в
этом отношении т.н. еврокольца (с фальцевым соединением); - доступные цены на все виды изделий.
Недостатками Ж/Б колец принято
считать:
- большие габариты и вес изделий, требующие
специального оборудования
для транспортировки и монтажа; - погрузка и разгрузка материала должна
производиться опытными людьми, иначе появляется опасность разрушения или
растрескивания; - изделия с ровными торцами (без фальца) нуждаются
в надежном соединении и герметизации. Стык таких образцов является самым слабым
местом колодца, требующим периодического осмотра и ремонтных работ.
Недостатки Ж/Б колец являются, по сути, особенностями материала и конструкции, поэтому популярность этих изделий достаточно высока и не меняется со временем. Даже появление пластиковых конструкций, полностью устойчивых к воздействию влаги, не снижает предпочтение пользователей. Бетонные изделия проверены временем, и рисковать, испытывая новые виды, никто не желает. Кроме того, если ремонт бетонных сооружений можно произвести самостоятельно, то восстановить разрушенный пластиковый резервуар крайне сложно.
Разновидности канализационных колец и сферы их применения
Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.
Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.
Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:
Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.
Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.
Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.
Рис. 2 Инженерные сооружения из ЖБИ колец
Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.
Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.
Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.
Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.
Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.
Рис. 3 Выемка грунта под колодцы спецтехникой
Установка колец в шахту колодца
После того, как определено перспективное место для строительства колодца, расчищается небольшая площадка, размечается круг для выемки грунта. Диаметр заложенной шахты должен быть на несколько сантиметров больше приобретенных колец. Небольшой зазор обеспечит свободное спускание колонны в подготовленный шурф. После копки грунт вокруг шахты осядет и уплотнится естественным путем. На это уходит несколько месяцев. Рыть шахту впритык нельзя, чтобы кольца не зажало.
Существует несколько методик спуска железобетонных колец в колодец. Они отличаются сложностью, требуемым оборудованием и безопасностью. В первом случае, на размеченном месте закапывается и углубляется траншея, и в нее опускается первое кольцо. Дальше рабочий выполняет копку уже внутри его, постепенно углубляя дно и равномерно выбирая грунт из под стенок. Если есть риск неравномерного спуска, под торцы кольца забивают отрезки бревна, чтобы не допустить преждевременного движения. Почва грузится в ведро, которое вытягивают воротом или лебедкой. Как только первое кольцо достаточно просело, на него устанавливается следующее.
Работа внутри шахты трудна, на глубине может быть дефицит кислорода. Для копки и спуска нужно, как минимум, двое рабочих, а оптимально – трое. Один работает в шахте, второй поднимает грунт наверх, третий успевает отдохнуть. Кольца стандартного размера можно спустить без дополнительной техники. Использование лебедки ил автокрана значительно ускоряет процесс. Описанный способ – самый безопасный.
При копке шахты нужно постоянно контролировать вертикальность углубления, чтобы не получилась косина или волна. В таком месте кольца либо стопорятся, либо западают на одну сторону. Исправить ситуацию проблематично
Даже если шахта обсаживается кольцами по мере заглубления, есть вероятность открыть плывун. Это текучая масса из взвешенных частичек грунта. Слабый плывун будет заносить дно песком или глиной, в зависимости от состава, а мощный может выворачивать и уносить кольца.
Второй метод: сначала полностью выкапывается шахта, пока вода не начнет быстро прибывать. Затем в нее поочередно спускаются все кольца. У рабочего на дне больше пространства, поэтому выбирать грунт проще, но есть большая опасность, что произойдет обвал или вскроется плывун. Такой способ годится только для плотных глинистых грунтов, которые не склонны к осыпанию и обвалам
Плата за неосторожность бывает очень большой. При спуске колец в готовую шахту их нельзя просто сбрасывать, для качественной и аккуратной работы обязательно потребуется лебедка
Чтобы кольца не сдвигались при строительстве и эксплуатации из выпускают с желобком для взаимного замыкания. Шахта будет устойчивее, а швы гидроизоляции надежнее. Простые кольца укрепляются скобами из арматуры или полосками металла.
Классификация железобетонных колец
имеет морозоустойчивостьГОСТ 23009тип конструкции.
По типам конструкции кольца бывают сборными, доборными, с замком, с крышкой, с днищем. Например, КС обозначает «кольцо стеновое», КСД- «кольцо стеновое доборное» и т.п. Первая цифра после букв обозначает диаметр кольца в дециметрах, а вторая цифра показывает размер в высоту. Например, КС-15 означает «кольцо стеновое диаметром 1,5 м». Высота стандартных колец составляет 90 см, однако иногда необходимы кольца нестандартных размеров. Они называются доборными и имеют высоту 30 и 60 см.
Например, кольцо КС-10-6 обозначает «кольцо стеновое диаметром 10 дм=100 см=1м и высотой 60 см. После цифр иногда пишется составная часть кольца: КО – опорное кольцо, ПО – опорная плита, ПД – дорожная плита, ПН – плита днища, ПП – плита перекрытия. Бывает, что указывается и проницаемость бетона: Н – нормальная проницаемость, П – пониженная проницаемость, О — особо низкая проницаемость.
Железобетонные кольца для канализации имеют стандартную высоту 90 см и диаметр 1-2 м. Хотя в зависимости от потребности семьи можно установить и кольца меньшего диаметра. Чтобы определить, какой диаметр подходит именно Вам, нужно произвести следующие расчёты:
- Нужно просчитать точное количество человек, которые будут постоянно пользоваться канализацией.
- Это количество людей нужно умножить на дневную норму бытового потребления воды, принятую за 200 л.
- Рассчитать количество дней, в течение которых колодец будет заполнен. Эта величина равна 3 суткам. Именно за этот период бактерии полностью переработают нечистоты.
- Все эти показатели перемножаем друг с другом.
Например, канализацией будут пользоваться 5 человек, значит, 5×200×3=3000 и делим это число на 100 (см2). Получаем 30, т.е. объём кольца колодца должен составлять 3 м3. Внутренний объём ЖБ-кольца высчитывается по формуле, где R – это диаметр кольца, а H – высота кольца. Учитывая тот факт, что колодцы выкапываются на глубину 2,5-3 м, из них 2,3 составляет рабочая длина.
Подставляем в формулу наши показатели, чтобы вычислить необходимый радиус колодца. 3м3=2,3м×3,14. Высчитываем. Он получается равным 0,65 м или 650 см. Т.к. это число в квадрате, то радиус будет равен 1,3 м. Но дренажный колодец копается шире и глубже, учитывая толщину стен колец. Но такого диаметра колодцы не выпускаются, поэтому можно использовать кольца диаметром 1,5 м.

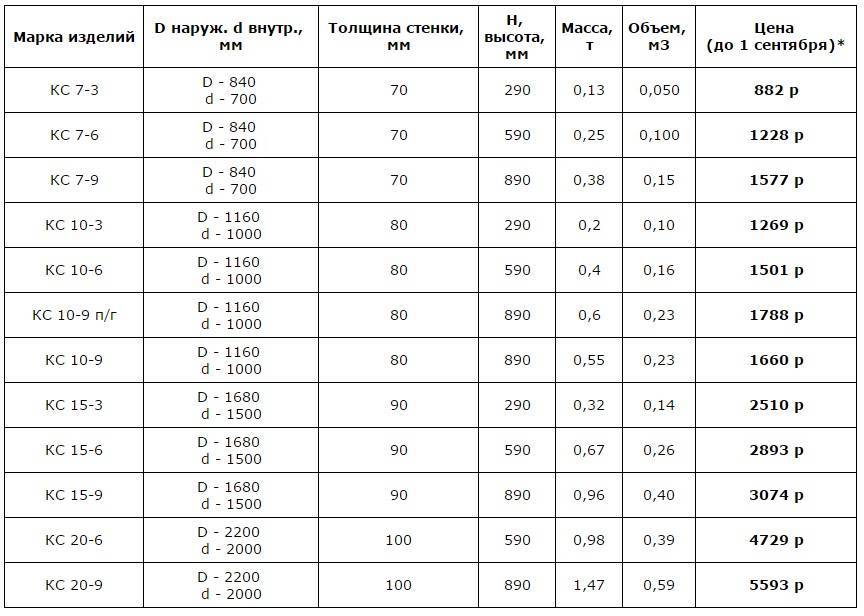

Таблица соотношения объёма ЖБ-кольца с его диаметром:
| Наименование | Внутренний диаметр, см | Толщина стенки, см | Высота, см | Масса, кг | Объём, м3 |
| КС 7-3 | 70 | 7 | 30 | 130 | 0,05 |
| КС 7-6 | 70 | 7 | 60 | 250 | 0,10 |
| КС 7-9 | 70 | 7 | 90 | 380 | 0,15 |
| КС 10-3 | 100 | 8 | 30 | 200 | 0,10 |
| КС 10-6 | 100 | 8 | 60 | 400 | 0,16 |
| КС 10-9 | 100 | 8 | 90 | 600 | 0,23 |
| КС 15-3 | 150 | 9 | 30 | 320 | 0,14 |
| КС 15-6 | 150 | 9 | 60 | 670 | 0,26 |
| КС 15-9 | 150 | 9 | 90 | 960 | 0,40 |
| КС 20-6 | 200 | 10 | 60 | 980 | 0,39 |
| КС 20-9 | 200 | 10 | 90 | 147 | 0,59 |
Размер колец для колодца по ГОСТу
Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура
Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно
Не все заводы выпускают такую продукцию.
Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки
Расшифровка маркировки
Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.
Маркировка бетонных колец указывает внутренний размер и высоту
Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).
В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.
Какие бывают размеры колодезных колец
Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.
- КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.

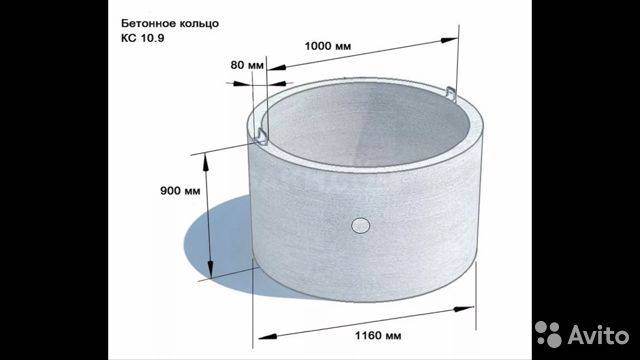

- Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
- Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
- Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.
Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов
Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7
Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
со сформированным выступом — для замкового стыка;
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Как узнать размер кольца в домашних условиях?
Прежде всего, определимся с терминологией: что такое размер кольца? Это – диаметр отверстия изделия, выраженный в миллиметрах. Обычно размеры отличаются на шаг в 0,5 мм.
Узнать размер кольца без примерки не так просто. Особенно учитывая, что палец может меняться в объеме, в зависимости от количества выпитой жидкости и даже от времени суток. Считается, что лучшее время для измерения размеров кольца – полдень, при нежаркой и не очень влажной погоде.
Способ первый: нить
Вам понадобится плотная и прочная хлопчатобумажная нитка (отличным вариантом будет нить для вязания салфеток крючком). Нить должна быть достаточно длинной – вам нужно будет обернуть ее вокруг пальца пять раз так чтобы итоговая ширина «обмотки» составляла не меньше 3 миллиметров.
Нить должна быть плотно прижата к пальцу, но не должна пережимать его. После того, как обмотаете палец в пять витков, пометьте маркером место пересечения концов нити. Размотав ее снова, обрежьте нить по метке. Полученную после обрезки нить нужно измерить сантиметром или рулеткой, после чего разделить длину на 15,7. Итоговое число и будет вашим размером кольца.
Важно знать: размер округляют до половины миллиметра. Если вы планируете купить узкое колечко (до 5 миллиметров), то округлять надо в меньшую сторону (например, 18,1 – до 18, а не до 18,5)
Если же кольцо планируется широкое (от 6 до 15 мм), то округлять нужно в большую сторону.
Это интересно:
- Самый маленький размер кольца – 15, а самый большой – 23.
- Женские кольца находятся в размерном диапазоне от 15 до 18.
- Самый распространенный размер дамского кольца – 16,5.
Способ второй: образец
Если у вас уже есть какое-нибудь кольцо, которое вы носите на том же пальце, можно положить его на лист бумаги, обвести по внутренней стороне карандашом, и при помощи линейки измерить диаметр полученного круга.
Способ третий: таблица
Ниткой или бумажной полоской обмотать палец один раз, отрезать лишние концы и измерить линейкой полученный отрезок. После чего – воспользоваться таблицей размеров колец, которую легко найти в Интернете.
В частности, охват пальца в 44 мм по этой таблице соответствует 14 размеру, 46,5 мм – 15-му размеру, 50 мм – 16-му, и так далее.
Изменение размера кольца
Ювелирное дело сегодня развито настолько хорошо, что при желании можно увеличить или уменьшить диаметр почти любого кольца. Сделать кольцо шире можно как путем растяжки, так и путем стачивания внутренней стороны ободка. Особенно удобно выполнять эту процедуру, если кольцо имеет выпуклый в обе стороны профиль – тогда внутренняя выпуклость просто сравнивается по прямой.
Важная рекомендация: если вы готовите сюрприз и хотите вручить кольцо неожиданно, а в размере все-таки не до конца уверены, не выбирайте вариант с камнями по всей окружности – такое кольцо будет очень сложно уменьшить в размере. При переделке камни могут просто выпасть. Также не покупайте кольцо с подвижными элементами – в процессе переделки по размеру эти детали могут сместиться, нарушив дизайн кольца.
