Как оборудовать вентиляцию покрасочной камеры своими руками

Примерная стоимость вентсистемы (проектирование + оборудование + монтаж)

Выполним расчет стоимости при обустройстве помещения под покраску:

Статья расхода	Стоимость, тысяч рублей
Проектирование с учетом освещения, вентиляции, нагрева, фильтров	От 50-70
Вентилятор-«улитка» во взрывозащищенном исполнении, 18000 м³/ч, 4 кВт	40 (нам надо 2 штуки, значит 80)
Нагреватель (дизель или газ) на 250 кВт	От 75
Датчик температуры воздуха	1
Напольный фильтр для задержания краски (PS3), рулон 0.75х20 м	5
Потолочный фильтр тонкой очистки, класс F5, рулон 2х20 м	15
Угольный фильтр (на вытяжку)	12-15
Манометр перепада давления (чтобы следить за загрязненностью фильтров)	3-4
Комплект оцинкованных воздуховодов (со всеми отводами, адаптерами, врезками), длиной 30-40 м (на приток и на вытяжку, с запасом)	75
Панель управления вентиляцией	5-15

Итого выходит около 320 тысяч рублей только на вентиляцию (то есть освещение, отделку стен, напольные решетки, заезд, ворота — оплачиваем отдельно). Это не считая услуг специалистов по монтажу и подключению этого оборудования. Конечно, мы считали грубо округленные суммы, и на практике цена может оказаться ниже.

Примерная стоимость готовой камеры с вентсистемой

Готовые окрасочные камеры с вентиляцией (на 1 легковое авто) стоят примерно столько:

1. Colortech CT 7000 (Турция): от 1.3 млн рублей. Размер — 7х4х2.8 м, горелка на 237 кВт, производительность притока и вытяжки — по 18000 м³/ч.
2. Colortech CT 6000 (Турция): от 1.1 млн. Характеристики те же, только размер другой: 6.2х4.08х3.4 м.
3. СК-1 Техносоюз (РФ): от 750 тысяч. Размер — 7.2х4.8х3.5 м, производительность по воздуху — 22000 м³/ч, регулировка температуры — от +20º до +90º.
4. Guangli GL-2000A GL-3 (Китай): от 1 млн. Размер — 6.9х3.9х2.7 м, производительность по воздуху — 24000 м³/ч.
5. Technoline Grand (Китай): от 800 тысяч. Размер — 6.9х4х2.9 м, воздухообмен — 26000 м³/ч, дизельная горелка на 330 кВт.
6. SPK-4.4.3 (РФ): от 2.7 млн. Размер — 4х4х3 м, воздухообмен — 10000 м³/ч, для нагрева воздуха — ТЭН на 282 кВт. Есть программируемый контроллер с сенсорным управлением.
7. Atis Aqua Prima 7.5.4 (РФ): от 900 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 24000 м³/ч, дизельная горелка 218 кВт.
8. Nordberg Standart (Китай): от 975 тысяч. Размер — 6.9х3.9х2.7 м, воздухообмен — 80000 м³/ч, дизельная горелка на 202 кВт.

У всех моделей есть фильтры (набор и их качество — разное), встроенные взрывозащищенные светильники, пожарные датчики, системы управления вентиляцией. В цену не включена доставка и установка.

Требования к системе вентиляции

Исходя из четырех циклов рабочего процесса при выполнении покрасочных работ, нахождении людей в помещение, а также высокого коэффициента взрывоопасности смеси из краски и растворителя, вентиляция должна удовлетворять ряд требований:

• обеспечивать абсолютную безопасность находящихся в помещении людей;
• предотвращать скопление в воздухе предельно допустимой концентрации (ПДК) взрывоопасных веществ и химических соединений;
• охлаждать и нагревать входящие потоки воздуха до требуемой для каждого цикла технологического процесса температуры;
• отфильтровывать пыль, краску, абразивные вещества.

Вентиляция, которой нет равных

А теперь посмотрим, как сделать покрасочную камеру, которая бы объединяла в себе несколько режимов. Оказывается, существует ещё один вариант создания выхода воздуха из камеры. Это приточно-вытяжная вентиляция, используемая в трёх режимах.

Первый режим использования приточно-вытяжной вентиляции подразумевает активную циркуляцию воздуха, который проходит непрерывную вентиляцию, а затем поступает обратно в камеру. Основная цель такого режима — обеспечить тщательную очистку воздуха от пыли и других элементов.

Следующий режим осуществляет забор воздуха с улицы. И воздух, поступающий извне, обязательно проходит фильтрацию, нагревается до необходимой температуры и поступает в камеру. Что касается выведения воздуха, то он уходит через специальные отверстия, сделанные в полу. Основной целью такого режима является поддержка постоянной температуры, когда происходит процесс окрашивания. Таким образом удаляются капли краски и туман, образующийся от лака.

Третий режим подразумевает закачку воздуха из камеры. И в этом случае воздух проходит обязательную фильтрацию, нагреваясь до шестидесяти градусов, он поступает обратно в камеру. Такой режим помогает провести сушку автомобиля после окрашивания значительно эффективнее.

Особое внимание в процессе проектировки нужно уделить расположению вентиляционных отверстий — как входных, так и выходных. Так, если их неправильно расположить, это приведёт к появлению так называемых мёртвых зон в камере

Вследствие этого, в процессе распыления лакокрасочных материалов, в камере зависает мелкодисперсная пыль, которая в дальнейшем влияет на качество окрашиваемых поверхностей.

Обустройство вентиляции в покрасочном боксе

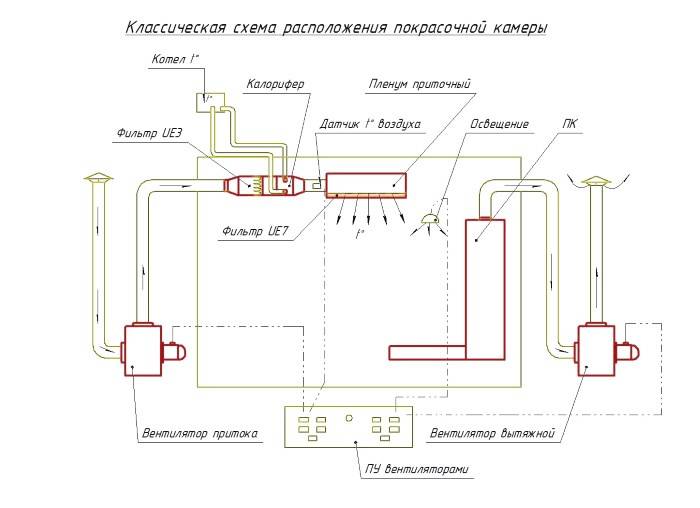

После проведения предварительных расчётов составляется схема вентиляции покрасочной камеры. Её устройство зависит от размеров помещения и климатических условий.

Обустройство

Выбор оборудования вентиляции в покрасочной камере производится после определения показателя обмена воздуха в режиме отделки и сушки окрашенных изделий.

Следует помнить, установка фильтрующих элементов является обязательным условием при строительстве. Образующееся при работе пульверизатора облако наносит вред здоровью людей и окружающей среде.

Вентиляция покрасочной камеры обустраивается своими руками в такой последовательности:

1. Нанесение разметки на потолок, пол и стены. Обустройство отверстия для приточного вентилятора. Проём сразу закрывается коробом, который будет защищать оборудование от осадков, задерживать крупный мусор, насекомых и мелких животных.
2. Монтаж нагнетательного оборудования. Оно устанавливается непосредственно над проёмом. Крепление проводится к потолочной плите анкерными болтами.
3. Прокладка канала. Короб изготавливается из листов нержавеющей стали, алюминия или из пластиковых труб большого диаметра. Сечение подбирается исходя из расчётов. Соединение деталей осуществляется с помощью муфт или фланцев.
4. Установка фильтров для очистки от пыли поступающего воздуха. Сделать их можно самостоятельно или приобрести готовые изделия. Грубая очистка проводится в полипропиленовом фильтре. Окончательная очистка осуществляется с помощью активированного угля, сорбирующего органические соединения, масляные и жировые испарения.
5. Монтаж калорифера. Устройство крепится с таким расчётом, чтобы до него было легко добраться для осмотра, обслуживания и ремонта.
6. Установка вытяжки. В полу делается канавка, соединяющая отверстие в полу и нижней части стены. Поверх траншеи укладывается листовая сталь, края герметизируют. В стену вставляется вытяжной вентилятор и фильтр-поглотитель.

По окончании монтажа проводится работоспособность системы на всех режимах. Затем устраняются последствия работы, устанавливается покрасочное оборудование.

Светильники и теплообменники для покрасочной камеры

Система освещения такой камеры имеет четырехточечные источники света, а их количество тоже влияет на цену. Светильники используют только специальные лампы Филипс ИП65. Все оборудование камеры в общей сложности потребляет электроэнергию около 13 кВт. При этом послепокрасочная и промежуточная сушка кузова автомобиля могут проходить при максимальной температуре 80 градусов.

Эту камеру нельзя назвать сложной или идеальной по части комплектации, собирается конструкция в России из того, что удалось раздобыть во Франции, Германии и в основном, в КНР. Фирменная покрасочная станция китайской компании Guangli будет стоит около 3 млн рублей, а итальянская или немецкая камера может быть куплена по акции минимум за 6-7 млн.

Примерный план постройки покрасочно-сушильной камеры для автомобилей будет выглядеть примерно следующим образом.

1.  Устройство силового каркаса в соответствии с планом и чертежами. Рассматривается в индивидуальном порядке.
2. Планирование помещений по размещению оборудования, входов, выходов и аварийного выхода
3.  Устройство ворот покрасочной камеры.
4.  Устройство необходимого подполья для циркуляции воздуха и сбора влаги;
5.  Изготовление металлической обрешетки.
6. Отделка стен специальными панелями с антибликовыми термостойкими покрытиями.
7. Устройство системы вентиляции, системы фильтрации воздуха.
8.  Изготовление двойного потолка и размещение там воздуховодов.
9.  Устройство нескольких поясов освещения.
10. Установка системы обогрева по одной из многих схем.
11.  Установка и настройка системы автоматики, которая следит за температурным и влажностным режимом камеры во время покраски.

Одиннадцать очень сложных этапов, в каждом из которых можно сэкономить самый минимум. Но главная неприятность в том, что все свои ошибки и просчеты в конструкции покрасочной камеры, особенно если она собирается по наитию и в первый раз, могут свести на нет все усилия и сделать работу экономически нерентабельной или с низким уровнем качества.

Камера для покраски авто — штука очень дорогая, но она в любом случае себя окупает. А качество инструмента и надлежащие условия для работы — главное для мастера и экономить на этом нельзя.

Типы вентиляционных систем

Исходя из количества вентиляторов в вентиляционной системе, различают:

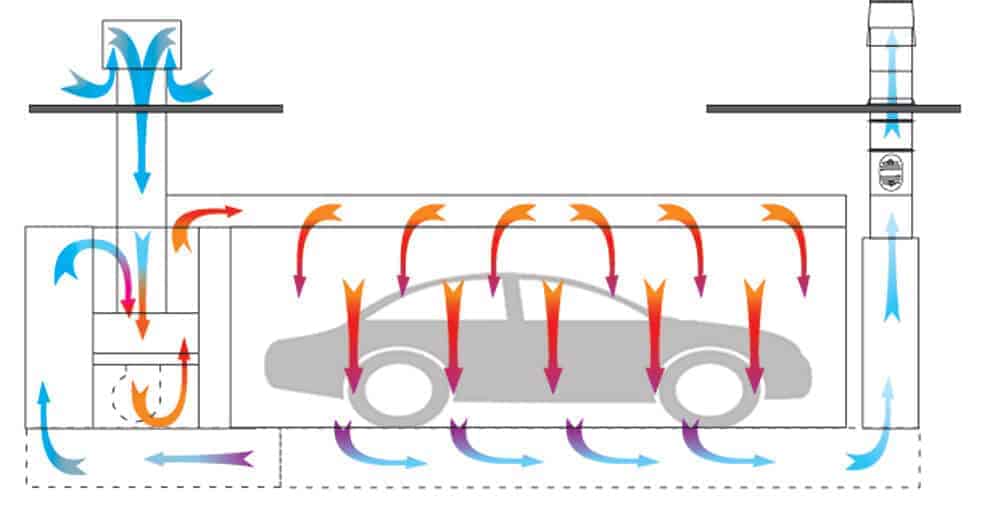

1. Одномоторную вентиляцию – когда с потолочных каналов поступает свежий воздух, и под давлением все загрязнители оседают на полу, где за счет естественной циркуляции выводятся за пределы помещения по каналам в полу.
2. Двухмоторная вентиляция – используется два двигателя. Верхний над объектом, и встроенный в напольном канале.

Во всех случаях предусмотрена установка фильтрующих элементов, однако, при большой нагрузке, при загрязнении фильтров двухмоторная система проявляет себя как более эффективная.

В профессиональных системах предусмотрен подогрев. При воздухообмене до 1000 м.куб/час температура в боксе начинает играть важную роль. Некоторые применяют рекуператоры, однако при такой производительности и низких температурах он просто перестанет работать. Какой же выход? Снизить производительность вентиляции до допустимого минимума, и организовать безопасный подогрев воздуха. Для качественной обработки поверхностей необходим определенный температурный режим. Бережная сушка при подогреве позволит равномерно просушивать только что окрашенные изделия.

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Вентиляция покрасочной своими руками

Если покрасочное помещение сооружается самостоятельно, монтаж элементов вентиляции начинают после обшивки стен и подключения освещения.

Сначала устанавливают вытяжку в полу, сделанную из вытяжных вентиляторов. Из тэнов и вентиляторов под потолком сооружают тепловую пушку для воздухозабора. Отсюда воздух по трубам поступает в центр помещения. Можно в качестве нагревательной спирали установить нихромовую проволоку.

Тэны более безопасны, чем теплогенераторы на жидком топливе.

Нагревательных тэнов понадобится 6 или 8, они представляют собой токопроводящую нить, спрятанную в металлические трубки. Трубки заполняются изолирующим, проводящим тепло материалом. Нихромовая нить передает на поверхность необходимую удельную мощность.

Расчет

Правильный расчёт необходим для подбора оптимальных параметров вентиляционной системы. Если подача воздуха будет чересчур интенсивной, нарушатся технологические процессы, при недостаточной вентиляции под угрозой оказываются операторы-маляры.

Чтобы сделать расчёт производительности вентиляция покрасочной камеры, нужно воспользоваться формулой P=V×T×0.36, где T – температурная разница между подаваемым воздухом и тем, который требуется в окрасочной камере, V – объем воздуха в , а 0,36 – коэффициент кратности.

Зная этот параметр, легко установить необходимый режим воздухообмена. Расчет оптимального воздухообмена производится следующим образом: объем рабочего помещения умножается на средний показатель кратности движения воздуха.

В зависимости от результатов расчёта, можно понять, какой именно тип вентиляции подходит в конкретном случае. При соблюдении всех норм установки покрасочная камера будет максимально производительна и безопасна.

Общая информация

Покрасочная камера – это специальное помещение, которое предназначено для проведения качественной покраски различных поверхностей. Прежде всего, такие объекты применяются для нанесения краски на металлические поверхности.

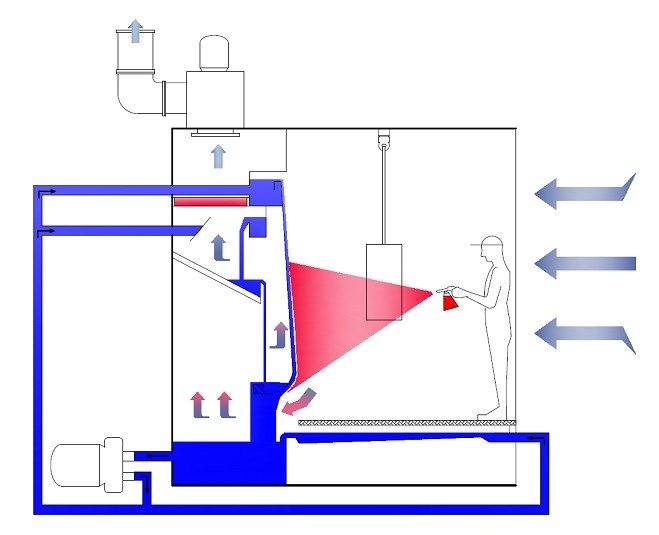

Высокий уровень обеспечивается распылением мельчайших частиц краски с растворителем. Своеобразный «туман» равномерно оседает на металлической поверхности, обеспечивая необходимый эффект.

С цехами неразрывно связаны помещения, оборудованные пескоструйным оборудованием. Пескоструйка служит для удаления загрязнений, следов коррозии и старых покрытий. Для решения этой задачи используются различные абразивные материалы.

Зачем нужен воздухообмен в малярке?

1. Обеспечение безопасности людей.
2. Создание благоприятных технологических условий.
3. Соблюдение требований безопасности.

Вентиляция в малярных цехах выполняет следующие задачи:

• выведение отработанных масс газа, с высокой концентрацией вредных элементов;
• постоянное поступление в помещение свежего воздуха с оптимальными параметрами чистоты, температуры, влажности;
• рециркуляция воздуха, то есть очистка отработанных масс и многократное их использование после смешивания со свежим кислородом.

Вентиляция покрасочной камеры может быть трёх видов:

1. Приточно-вытяжная.
2. Одномоторная.
3. Двухмоторная.

Вентиляция на территории покрасочной камеры может быть трех типов: приточно-вытяжной, одномоторной и двухмоторной

Расчет

Правильный расчёт необходим для подбора оптимальных параметров вентиляционной системы. Если подача воздуха будет чересчур интенсивной, нарушатся технологические процессы, при недостаточной вентиляции под угрозой оказываются операторы-маляры.

Чтобы сделать расчёт производительности вентиляция покрасочной камеры, нужно воспользоваться формулой    P=V×T×0.36, где T – температурная разница между подаваемым воздухом и тем, который требуется в окрасочной камере, V – объем воздуха в , а 0,36 – коэффициент кратности.

Зная этот параметр, легко установить необходимый режим воздухообмена. Расчет оптимального воздухообмена производится следующим образом: объем рабочего помещения умножается на средний показатель кратности движения воздуха.

В зависимости от результатов расчёта, можно понять, какой именно тип вентиляции подходит в конкретном случае. При соблюдении всех норм установки покрасочная камера будет максимально производительна и безопасна.

Используемое оборудование

Обычно все комплектующее оборудование для системы устанавливается в отдельный бокс, примыкающий к камере. В большие короба, объединенные в блок, размещают: приточный и вытяжной вентиляторы; сменные кассеты с фильтрами для очистки воздуха; теплообменник с нагревательными устройствами; автоматика — заслонка для смены цикла окраски или сушки. От приточного вентилятора выводят канал к потолку камеры для подачи воздуха. Приток идет сверху вниз.

Низ окрасочного отсека – одна из важных частей вентиляции. Чтобы выкачать отработанный объем воздуха в этом месте устраивают траншеи или весь пол, накрытый металлическими решетками. В них размещают фильтры и каналы к вытяжному вентилятору.

С помощью вытяжного вентилятора удаляется большое количество воздуха, содержащего мельчайшие частички краски и ядовитые пары. В профессиональных мастерских и промышленных объектах перед удалением в атмосферу, загрязненный красками и растворителями воздух проходит через специальные фильтры. Для этого используют механические фильтры или устройства для очистки с помощью угольных элементов. Решетки-фильтры, расположенные в полу, так же впитывают падающие капли красок и лаков.

Самостоятельно их изготавливают из синтетической ткани или поролона. Но только выкачивать отработанный воздух из цеха недостаточно, нужно одновременно компенсировать объем поступлением свежего воздуха. Для этого необходим приточный вентилятор, для которого так же необходим механический фильтр, защищающий всю систему от попадания всевозможного мусора и пыли. Для равномерного воздухообмена, потребуется изготовить систему каналов достаточного сечения. Для покрасочных камер используются короба из оцинкованной или нержавеющей стали.

Основные затраты пойдут на приобретение вентиляторов необходимой мощности. Самостоятельно можно переделать мощные бытовые вентиляторы, вытяжные системы, воздушные насосы, но оборудуя покрасочный блок, нужно предотвратить возможность появления открытого огня. Не помешает установить противопожарные датчики.

После окрашивания камеру тщательно продувают, а затем увеличивают подогрев приточного воздуха в соответствии с технологией красящего состава и частично перекрывают вытяжку, создавая режим рециркуляции, когда большая часть воздуха остается внутри системы. Промышленные вентиляторы предусматривают использование термостатов, таймеров, устройств регулирующих обороты устройства.

В промышленных вентиляционных системах используется подогрев приточного потока. Если воздухообмен может достичь 1000 м³/час, то становится важна температура в помещении. Иногда используют рекуператоры, но при низкой температуре и высокой мощности они работают неэффективно.

Поэтому поток воздуха, нагнетаемого вентилятором, поступает в теплообменник, где он нагревается от 30 до 85 градусов по С и выше. За нагрев отвечает горелка.

Существует несколько вариантов горелок: электрические, газовые и самые распространенные — дизельные.

Расчет воздухообмена

Расчет воздухообмена производится по формуле:

Где Т – это разница температур воздуха между тем, которое находится в боксе, и подающимся с окружающей среды, Q – это объем бокса, а 0,36 – коэффициент воздухообмена.

В гараже большого объема воздухообмен должен происходить пропорционально увеличению объема покрасочной камеры

Это важно в случаях, когда нужно производить малярные работы над объемными предметами, например, пикапами или даже грузовиками

Пример расчета необходимого воздухообмена

Допустим, имеется покрасочный бокс прямоугольной формы, 5х4 м. Высота потолка – 3 м. Покраска производится в осенний период и разница между входящим и отводящимся воздухом составляет 10 градусов.

Согласно формуле, получаются данные: Р = 5*4*3*10*0,36 = 216 м.куб/час.

Если же вы хотите собрать покрасочную камеру своими руками, лучше производить расчет исходя из максимальных и минимальных параметров воздухообмена

Поэтому, важно получить разницу между входным и отводимым воздухом для вашей климатической зоны. Потому, что средний показатель может достигать -30 градусов зимой, и +50 летом

От того, насколько прогревается помещение, можно получить дельту равную 30-40. Расчет с поправкой потребует производительности вашей системы вентиляции – 5*4*3*40*0,36 = 816 м.куб/час. Как видите, разница при осенней эксплуатации и зимней может быть более чем в 4 раза.

В таких условиях оператор покрасочной камеры не будет испытывать дискомфорт и можно будет избавиться от покрасочного тумана эффективно.

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

Оборудовать покрасочную камеру самостоятельно – миф или реальность?

И так, мы рассмотрели самые важные системы и оборудования, которое является важными составляющими любой покрасочной камеры. Если Вы задаете себе вопрос: «Как оборудовать покрасочную камеру самостоятельно?», то данная информация будет для Вас занимательной и полезной. Для начала необходимо выбрать помещение для оборудования покрасочной камеры, это может быть небольшой гараж с габаритами 6х4 метра, который необходимо обшить пластиковой вагонкой или металлическим профлистом.

Чем обшить стены в покрасочной камере?

Говоря о пластиковой вагонке, можно утверждать, что этот материал очень прочный, выдерживает температуру до 50 градусов по Цельсию, делается из поливинилхлорида, что обеспечивает его нетоксичность и широкий выбор цветовой гаммы. Пол гаража необходимо поднять на 15-20 сми установить вытяжку на базе вентиляторов. Затем устанавливаем воздухозабор с помощью 6-8 точковых тэнов, работающих на электричестве, по периметру гаража.

Как подобрать и настроить осветительные приборы?

Следующий этап – ставим или люминесцентные или светодиодные лампы, в зависимости от Ваших материальных средств. Их располагаем таким образом, чтобы все помещение было прекрасно освещено и поток света был не меньше 600 люмен. Вот в принципе и все, что касается самой постройки. Процесс покраски требует профессиональных навыков, так что лучше пригласить на работу высококвалифицированных специалистов.

Где можно приобрести необходимое оборудование?

Все заменяемое оборудование (светильники, лампы, тэны, фильтры и т.д.) можно приобрести в специализированных магазинах, так что строительство и эксплуатация покрасочной камеры для автомобилей не составляет особого труда. Это экономически выгодно и прибыльно для любого представителя малого бизнеса. Надемся, что выше приведенная информация была для Вас познавательной и полезной. Желаем удачи!

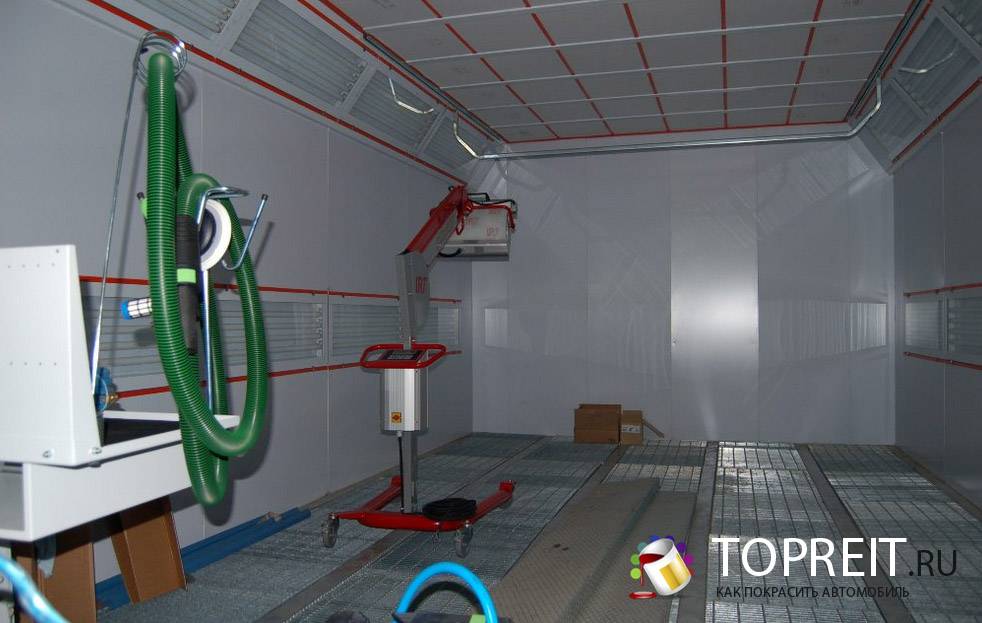

Пол, как элемент вентиляции камеры

OLYMPUS DIGITAL CAMERA

Для вывода загрязненного воздуха в полу камеры делают специальные каналы, которые сверху прикрывают металлической решеткой.

В эти каналы монтируют вентиляторы и системы очистки с предустановленными фильтрами. Обычно для монтажа напольной системы достаточно поднять корпус камеры на 15 – 20 см.

Вытяжку в полу покрасочной камеры нужно сделать с выводом труб по всему периметру рабочей зоны, чтобы не образовались «мертвые зоны», где не будет засасываться вредные воздушные массы. К тому же смотрите на то, чтобы вам удобно было менять фильтры, которые будут очищать воздух, перед тем как вывести его наружу.

Видео пример организации вентиляции в покрасочной камере.

Расчет вентиляционной системы покрасочной камеры

Разработка схемы начинается с расчета характеристик вентиляторов устанавливаемых на входе и выходе системы. Для расчета параметров вентилятора за основу можно взять значение воздушного потока (С, м3/час), который будет равняться параметру воздухообмена в камере.

Для его расчета потребуются:

• К – среднее значение кратности обмена воздуха в камере (раз/час).
• V – объем помещения.

Формула будет иметь вид: C = К × V.

Определяемой характеристикой для вентиляторов приточной и вытяжной вентиляции будет падение давления при входе и выходе воздушных масс, т. е. сравнить скорости потоков (W, м/с). Делается это по формуле:

W = С/(S × 3600).

Где С — номинальный воздушный поток (м3/час); S — площадь потолочного и соответственно напольного фильтров (м2); 3600 — перевод времени в секундах.

Таким образом, можно получить расчет скоростей для вентиляторов и притока воздуха.

Обычно производители данного оборудования указывают данные параметры в виде характеристики «производительность».

Расчет вентиляции и подбор соответствующего оборудования производят в случаях самостоятельного проектирования систем или же при ремонте камеры для покраски нестандартных размеров.

К примеру, если камера стандартная размеров 6м на 4м, то достаточно купить и установить на нее два вентилятора производительностью — 20 000 м3/ч.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

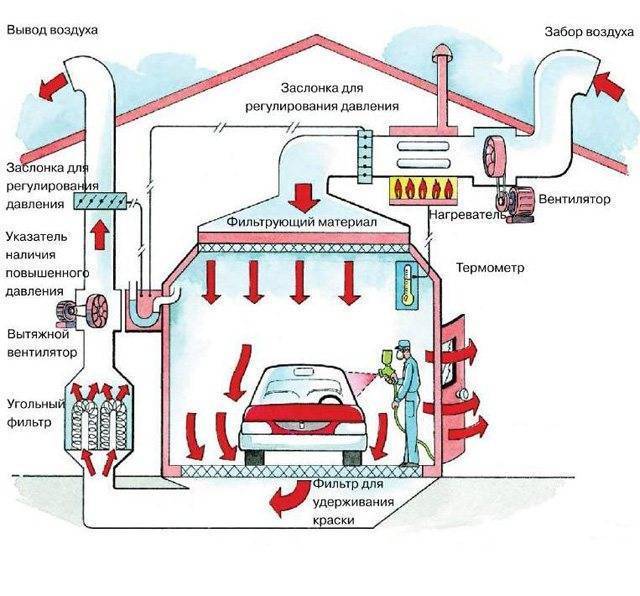

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

1. Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
2. Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
3. Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

• обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
• постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
• усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Для покраски изделий из металла (в частности автомобилей), используются специально оборудованные покрасочные камеры. К этим помещениям выдвигается ряд специфических технических требований. Правильно организованная вентиляция в покрасочной – один из основных показателей, без которого невозможна нормальная работа всей конструкции.

Обустройство вентиляционной системы

Как сделать вентиляцию в покрасочной камере своими силами? Сначала проводятся все работы, связанные с обшивкой внутреннего помещения и освещением. Материал стен должен быть огнеустойчив, а источники света размещены по всему периметру камеры.

В дополнение поверхность светодиодных или люминесцентных ламп должна быть защищена плотным материалом, который будет так же устойчив к воздействию высоких температур и растворителей. По завершению этих работ начинают монтировать вытяжную систему в пол и воздухозабор в потолок. Расчет вытяжной вентиляции проводится из следующих показателей:

• площадь камеры и зоны вентиляционной системы;
• температура и влажность;
• уровень шума;
• средняя кратность воздухообмена;
• производительность оборудования;
• термическое воздействие на внутреннюю и внешнюю сторону помещения.

Установка вентиляторов, высасывающих загрязненный воздух, проводится в траншеях в полу или под стальной решеткой. Тепловой вентилятор монтируется в потолок и распределяет воздух по периметру камеры к центру. В этом процессе участвуют воздуховоды, размещенные по площади бокса.

Для установки вытяжки нужно зафиксировать арматурную решетку на расстоянии 15 сантиметров от бетонного основания. В проем вставляют вытяжной вентилятор. Можно также воспользоваться теплогенератором, который работает на солярной жидкости, или тэнами – электрическими нагревателями.

пол в покрасочной камере должен быть дырявым

Для облегчения процесса сушки автомобиля после покраски можно установить инфракрасные лампы, но при этом обязательна сама вентиляционная система, так как излучение не удаляет пыль и твердые частички. Преимущество таких устройств состоит в том, что сушка проходит без мощных воздушных потоков, которые при неправильной настройке могут повредить свежее лакокрасочное покрытие. Время сушки под инфракрасными лампами сокращается.

Безопасность при проектировании покрасочной камеры играет одну из главных ролей. Установка вентиляции и всех комплектующих ее элементов должна происходить из грамотных расчетов. В них должны быть учтены все моменты: качество покраски, обеспечение безопасности здоровья оператора-маляра, создание комфортных условий и др. Для этого необходимо обеспечить следующее:

1. Ведение отчетности используемых материалов при проведении покраски даже мелких деталей, в частности выделяемых токсичных газов.
2. Монтаж защитных клапанов на воздуховодах, оберегающих их от высоких температур.
3. Установка дополнительных вытяжных элементов (актуально для крупных автосервисов). Позволяет улучшить воздухообмен в покрасочной камере.

Учитывая эти особенности, можно спроектировать вентиляционную систему таким образом, чтобы тяжелые примеси покидали помещение через нижние фильтры, а легкие пары выходили через верхние.

Следующая статья: Защита кузова и днища автомобиля от коррозии: способы защиты от ржавчины.
Предыдущая статья: Полировка авто после покраски своими руками.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Ремонт компрессоров. Учись чинить самостоятельно.
• Средство для удаления царапин с автомобиля. Используй с умом.
• Как построить покрасочную. Камеру конечно же.
