Для чего предназначена водопроводная труба диаметром 20 мм

№3. Медные трубы

Обычно систему водопровода в квартире стараются всячески скрыть от глаз, ведь привлекательного в трубах и всевозможных фитингах мало. Это справедливо, но только не в случае с медными трубами. Они могут похвастаться уникальным внешним видом, поэтому легко станут украшением интерьера, выполненного в ретро-стиле. Внешний вид – не единственное преимущество данного вида труб, среди прочих достоинств:

  • высокая устойчивость к температурным деформациям;
  • долговечность до 70 лет;
  • устойчивость к высоким температурам и повышению давления в системе;
  • устойчивость к коррозии и меньшая склонность к зарастанию по сравнению со стальными трубами;
  • полная безопасность для здоровья, так при взаимодействии хлора с медью не образуется опасных соединений. Более того, медные трубы имеют дезинфицирующий эффект и избавляют воду от болезнетворных бактерий. В отличие от стали, медь не портит вкус воды.

Среди минусов:

  • высокая цена и небольшой ассортимент. Все, что есть на рынке сегодня, — это, в основном, продукция заграничных производителей. К тому же, есть проблемы с поиском необходимой фурнитуры для монтажа труб;
  • сложный монтаж с использованием пайки;
  • невысокая механическая прочность

Если выбирать, какие трубы для водопровода лучше, то медные могут легко побороться за звание победителя, но их высокая стоимость все же не позволяет им стать лидером в этой сфере. Там, где скрытый монтаж водопровода невозможен, медные трубы могут стать очень даже неплохим вариантом.

Металлопластиковые трубы

Изделия, которые производятся как сочетание металла и пластика, являются очень популярными и обладают прекрасными качественными характеристиками. Монтаж трубопровода из металлопластиковых труб является, пожалуй, одним из самых простых. Собрать такую конструкцию своими руками может любой человек, который тщательно изучит правила и советы по монтажу, а также приобретёт все необходимые материалы и инструменты.

К отрицательным качествам этих труб можно отнести возможность протечки в местах стыков и слабую термоустойчивость. Кроме этого, металлопластиковые коммуникации не являются пожароустойчивыми.

Рабочая температура для металлопластиковых деталей составляет 80–100 °C. Из таких труб выполняются разные трубопроводы: горячие и холодные водопроводы, отопительные, коммуникации для тёплого пола. Они резистентны к агрессивным химическим веществам и обладают антикоррозийными качествами, а металлическая прослойка увеличивает прочность конструкции. Эксплуатационный срок таких изделий составляет примерно 30–35 лет.

Соединение таких труб, как правило, проводят с использованием специальных фитингов. Все фитинги по типу соединения подразделяются на:

  • резьбовые;
  • пресс-фитинги.

Металлопластиковые изделия применимы для многих типов систем — отопительных, водопроводных, газовых

На сегодняшний день популярными соединительными элементами для металлопластиковых коммуникаций считаются пресс-фитинги, с помощью которых можно смонтировать прочное и надёжное соединение.

Схема разводки водопроводной сети

Бывает 2 схемы разводки, выбор которой зависит от параметров трубопровода и интенсивности его использования. У каждого вида свои особенности, поэтому остановимся на них подробнее.

Последовательное соединение

Другое название схемы – тройниковое соединение, так как душ, кран и прочие точки водозабора монтируются последовательно. Преимущество такого способа монтажа в том, что используется меньшее количество соединительных элементов, что снижает стоимость работ.

Недостаток этой схемы в том, что к удаленной точке водозабора будет поступать недостаточно воды, в виду слабого давления. И, если включено сразу несколько точек, тоже заметно снизится давление.

Коллекторное подключение

Здесь задействуется принцип коллектора – каждую линию по отдельности прокладывают к точке водозабора. Преимущество схемы в том, что давление остается стабильным, даже если одновременно активно сразу несколько точек. Минус в том, что потребуется больше труб, да и времени на работы.

ГОСТ 3262-75

Стальная водопроводная труба изготовляется в соответствии с ГОСТом 3262-75. В соответствии к этому нормативному документу определяют условный проход и толщину стенок у данной продукции.

Ее могут оснащать накатанной или цилиндрической резьбой. Также они могут быть и без резьбы. Трубопрокатный сортамент, изготовленный по ГОСТ 3262-75, ставят не только в водопроводную сеть, но и в газоподводящуюю.

Кроме этого они нашли свое применение при изготовлении различных конструкций на спортивных площадках. Это турники, опорные конструкции и многое другое.

Видео

Стоимость труб для водопровода. Металлические трубы!

Watch this video on YouTube

В соотношении от толщины стенок есть легкие, обыкновенные и усиленные варианты. Параметры стенок у них также регламентирует ГОСТ 3262-75.

Полимерные трубы: особенности

Сегодня для устройства системы водоснабжения широко используются полимерные трубы. Это обусловлено тем, что они обладают многими достоинствами, среди которых можно выделить:

  • Срок эксплуатации водопроводных труб. Пластик является долговечным материалом, срок службы которого может составить более 50 лет.
  • Гладкая поверхность. Внутренние стенки водопроводных труб имеют гладкую поверхность, что предотвращает образование налета, а в результате и сохраняет пропускную способность трубопровода.
  • Хорошая звукоизоляция. Одним из недостатков металлического трубопровода является то, что во время прохождения воды образуется довольно большой шум. В случае с пластиком дела обстоят иначе. Здесь не нужно беспокоиться о том, что трубопровод будет шуметь во время эксплуатации.
  • Качество воды. Так как на пластике не образуется коррозия, качество воды остается на неизменном уровне.
  • Легкость материала. Пластиковые водопроводные трубы имеют небольшой вес, что значительно упрощает их транспортировку и монтаж.
  • Высокая прочность. Несмотря на то, что речь идет о полимерных материалах, водопроводные трубы имеют довольно высокую прочность, что позволяет использовать их в различных сферах, в том числе и в системе водоснабжения.
  • Невысокая стоимость. По сравнению с металлическими аналогами, трубы из пластика стоят довольно дешево. Это касается и стоимости проведения монтажных работ.

Но, как и с любым другим материалом, пластик имеет некоторые недостатки:

При увеличении температурных показателей возможно деформация материала

Это важно учесть при использовании материала для устройства горячего водоснабжения или отопления. Диффузия кислорода

В процессе эксплуатации через стенки трубы в систему водоснабжения попадает воздух, что может негативно сказаться на качестве ее работы.

Даже такие минусы использования пластика не может затмить его популярность на строительном рынке. Его все чаще используют при строительстве новых жилых домов.

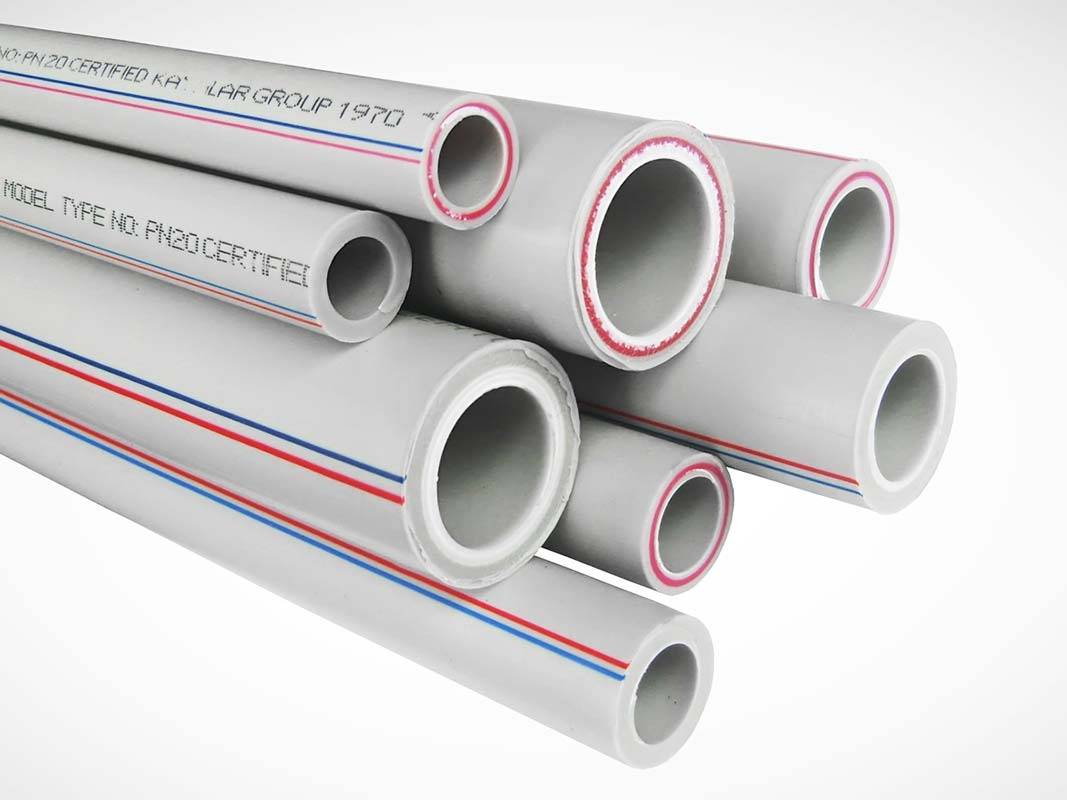

Лучшие полипропиленовые трубы для водопровода

Производители, выпускающие полипропиленовые трубы для водопровода, используют полимеры с минимальной эмиссией органических веществ. Это обеспечивает отсутствие неприятного запаха у питьевой воды. Изделия при небольшом весе отличаются наличием толстых стенок. Это гарантирует акустический комфорт при эксплуатации водопровода.

Berke SDR7.4 PN-20

Турецкий бренд Berke выпускает продукцию на производственных мощностях компании Kaldi, расположенных в России. При производстве используется сополимеры третьего типа и PP-R 100. Это позволяет применять SDR7.4 при прокладке водопроводов с питьевой и технической водой.

Армирование стекловолокном обеспечивает минимальное линейное расширение, которое в 4 раза меньше, чем у аналогов конкурирующих фирм. Рекомендуется для монтажа систем с давлением до 20 PN.

Поставляется штангами длиной 4 м, что делает удобной транспортировку легковым и малотонажным грузовым автотранспортом.

Достоинства:

  • Срок службы превышает 50 лет;
  • Высокие прочностные характеристики;
  • Возможность уменьшения количества опор при монтаже;
  • Низкая цена.

Недостатки:

Упрощенный дизайн.

При небольшой толщине стенок, изделия имеют высокие прочностные характеристики, что увеличивает пропускную способность водопровода.

Pro Aqua Rubis SDR6 20

Производится российской компанией из отечественного сырья. Армируется композитным материалом на основе стекловолокна. В меньшей степени подвергается температурной деформации, что упрощает эксплуатацию водопроводов и увеличивает срок службы.

Задействована технология многослойной экструзии, которая позволяет стабилизировать линейные размеры. Показатели линейного температурного расширения на 75% меньше, чем у аналогов без системы армирования. Применяется при монтаже трубопроводов с холодной и горячей водой. Разрешенная температура теплоносителя – до 95ºС.

Достоинства:

  • Высокая прочность;
  • Простой монтаж;
  • Рабочее давление до 20PN;
  • Гладкая поверхность позитивно влияет на пропускную способность;
  • Низкая цена.

Недостатки:

Отсутствие продольных линий на поверхности затрудняет центровку.

Valfex Aluminium, SDR 6 PN25

Продукция российской компании, предназначенная для хозяйственно-питьевого водоснабжения. На рынке присутствует с 2005 года. Внешний и внутренний слой линейки Aluminium изготовлены из PPR сополимера. Армирование – алюминиевой фольгой, разработанной специалистами Valfex. При изготовлении используется метод шнековой экструзии, который обеспечивает стабильную структуру полимера.

Монтаж производится по технологии раструбной полифузионной сварки. Рабочее давление может достигать 25PN. Рекомендуемая температура – 80 ºС, допускаются пиковые значения в 90 ºС. Толщина полимера 4,2 мм обеспечивает высокую степень акустического комфорта.

Достоинства:

  • Низкое линейное расширение;
  • Производитель дает гарантию 10 лет;
  • Удобная форма поставки – прутья длиной 2 и 4 метра;
  • Широкий ассортимент фитингов.

Недостатки:

Запах во время монтажа.

Banninger G8200FW032

Немецкие водонапорные трубы, изготовленные из PP-R сополимера с высокими показателями тепловой стабилизации. Имеют повышенную жесткость при транспортировке теплоносителя, нагретого до высоких температур, могут использоваться для горячего водоснабжения.

Армированы стекловолокном, что гарантирует низкое температурное расширение. Рекомендуемое рабочее давление 20PN. Толщина полимера 3,6 мм обеспечивает низкий уровень шума при работе водопровода. В каталоге производителя – полный спектр фитингов для прокладки горячего и холодного водоснабжения в частных домах, на объектах торговой и коммерческой недвижимости.

Достоинства:

  • Хорошая устойчивость к химическому воздействию;
  • Долговечность;
  • Огнестойкость.

Недостатки:

  • Завышенная цена;
  • Зеленый цвет.

Неисправности, возникающие при эксплуатации

При эксплуатации металлического водопровода возникают следующие неприятности:

  • шум и гудение в системе;
  • коррозия трубопровода;
  • протечки в местах установки фитингов.

Причиной гудения в трубопроводе может быть нарушение внутреннего диаметра, плохое крепление его при монтаже, износ прокладок. Это происходит и из-за резкого открытия или закрытия вентиля, перепада давления.

Дефектную часть трубопровода нужно заменить, поменять изношенные прокладки. Следует аккуратно обращаться с вентилями и кранами, надежно крепить трубопровод к стене и плотно закручивать резьбовые соединения, следить, чтобы они не ослабли.

В загородном доме, где питание сети происходит от водонапорного бака, может возникать гидроудар при закрытии вентиля. В такой системе полезно установить пневмогаситель.

Стальные водопроводные трубы, не имеющие защитного покрытия, подвергаются коррозии. В образовавшиеся трещины происходит утечка воды. Поврежденный участок вырезают и вваривают новый кусок.

Протечки в местах установки соединительной арматуры или подключения сантехнических приборов ликвидируют заменой прокладок, герметика на резьбовых соединениях, затяжкой резьбы. В случае повреждения корпуса фитинга устанавливают новый элемент.

Как определить необходимый размер трубы

Для обеспечения достаточного напора воды нужно знать пропускную способность трубопровода. Исходя из этого параметра решают, какие трубы лучше использовать для водоснабжения в квартирах.

При выборе нужно обязательно учитывать диаметр. Если он составляет 32 мм, то за минуту через такое отверстие пройдет 50 литров воды. Через отверстие диаметром 25 мм пройдет 30 литров.

Требуемый диаметр подбирают по таким показателям:

  • длина водопровода;
  • количество потребителей в сети;
  • температура воды;
  • количество мест, оказывающих сопротивление току воды — поворотов и стыков;
  • материал труб.

Чем длиннее водопровод и чем больше количество потребителей воды на нем, тем большего диаметра следует приобретать трубы. Увеличенный диаметр стоит проектировать и в том случае, если в системе много поворотов и стыковок.

Принято считать, что скорость движения воды по централизованной системе составляет 2 м/с. По ней рассчитывается соотношение длины трубопровода и его диаметра.

Условно сеть разделяют по длине на три группы:

  • до 10 метров;
  • 10 – 30 метров;
  • больше 30 метров.

В первом случае оптимальный размер поперечного сечения составляет 20 мм, во втором – 25 мм, и в третьем – 32 мм. Это типичный расчет, а реально поперечное сечение трубопровода можно определить по онлайн калькулятору, внеся в него планируемое потребление воды.

Из какого материала ваш водопровод?
Медь 12.5%

Сталь 0%

Нержавеющая сталь 0%

Металлопласт 12.5%

Полипропилен 50%

Полиэтилен 25%
Проголосовало: 8

Мне нравитсяНе нравится

Свойства стальной ВГП трубы

Аббревиатура на трубе ВГП расшифровывается, как водогазопроводная. Собственно название уже объясняет, для чего предназначены данные трубы, то есть для сооружения газовых и водяных трубопроводов, которые могут быть магистральными и проводимыми в жилых домах.

Водогазопроводные трубы характеризуются высокой прочностью и износоустойчивостью. Трубы данного вида и цельнометаллический брус обладают одинаковыми показателями жесткости при равных диаметрах.

Основные характеристики стальных водогазопроводных труб:

  • Низкий коэффициент линейного расширения. Под воздействием температур близких к кипению воды не изменяют своей формы. При высоких температурах пластиковые материалы становятся мягкими и плавятся, а металлические трубы при этом не теряют своих качеств. Труба из стали также остается в неизменном виде и при замерзании находящейся в ней жидкости.
  • Высокий уровень прочности, который у стальной ВГП трубы является более высоким по сравнению с уровнем прочности труб из меди и полипропилена. Максимальный показатель внутреннего давления таких труб таков, что их разрешено применять в напорных системах. К тому же изделия из оцинкованной стали не подвержены появлению ржавчины.
  • Теплопроводность. Вода, находящаяся в стальных трубах на протяжении длительного времени сохраняет необходимую температуру. Однако это может стать и недостатком, так как из-за высокой теплопроводности могут происходить теплопотери в системе. Данный минус можно легко устранить при помощи изоляционных материалов.
  • Герметичность. Могут использоваться для перевозки кислот, газов, летучих веществ и различных химикатов.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Классификация водопроводных труб

Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:

  • ширине указательного пальца;
  • длине трех зерен ячменя из середины колоска;
  • соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.

В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.

Зависимость пропускной способности и диаметра трубы

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.

Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

  1. Общая протяженность водопроводной магистрали;
  2. Предполагаемое количество соединений;
  3. Предполагаемое количество колен и изгибов конструкции;
  4. Напор воды в трубопроводе.

Лучшие трубы для системы отопления

Отопительная система должна не изменять свои рабочие характеристики под воздействием высоких температур и давления, обладать низким тепловым линейным расширением. Необходимо учитывать, что теплоноситель может быть не только химически нейтральной водой, но и антифризом. Трубопроводы должны быть устойчивы к химическому воздействию. Всем этим требованиям соответствуют армированные полипропиленовые трубы для отопления, усиленные фольгой из алюминия или композитным стекловолокном.

Эксперты проанализировали продукцию 11 отечественных и зарубежных брендов. По результатам тестов были отобраны 4 лучшие марки, продукция которых отвечает действующим СНиПам. Они способны обеспечить безаварийную эксплуатацию системы теплоснабжения.

FV Plast Faser 20

Универсальные трубы чешской компании Faser для водо- и теплоснабжения с внешним диаметром 20 мм. Рекомендуется для транспортировки теплоносителя, нагретого до температуры 95ºС. Стенки с толщиной 3,4 мм армированы стекловолокном.

Монолитная конструкция превращает полипропилен в композитный материал и позволяет выдерживать давление в 20PN. Внутренняя поверхность – полипропилен PP-R, который обеспечивает высокую гигиеничность и низкое сопротивление потоку теплоносителя. Поставляется хлыстами длиной 4 м, что делает транспортировку простой и удобной.

Достоинства:

  • Высокая жесткость на изгиб;
  • Низкое линейное расширение при тепловом воздействии;
  • Не нуждается в зачистке при сваривании во время монтажа;
  • Устойчивость к агрессивным веществам;
  • Низкая шероховатость внутренних стен.

Недостатки:

Дефицит продукции в специализированных магазинах.

Минимальное линейное расширение позволяет сократить расстояние между опорами. Это упрощает монтаж и снижает расходы.

Dizayn Sirena PN-20

Компания из Турции выпускает полипропиленовые трубы для отопления частного дома из сырья европейского и российского производства. Используется PP-R 100, безопасный для здоровья человека.

При монтаже используется раструбная сварка с помощью паяльника. Рекомендованная температура теплоносителя 95ºС. Высокие прочностные характеристики позволяют выдерживать давление в 20PN.

Поставляется хлыстами длиной 4 м. Выпускается на российском заводе в Алабуге, качество изделий соответствует действующим СНиПам.

Достоинства:

  • Срок эксплуатации превышает 50 лет;
  • Низкая цена;
  • Простой монтаж;
  • Низкое сопротивление потоку;
  • Широкий ассортимент фитингов.

Недостатки:

Отсутствие армирования.

Kalde Orange (3202-tfr-500000)

Компания Kalde на своих заводах в Турции выпускает трубы и комплектующие из полипропилена с 2002 года и является ведущим экспортером этой продукции в своей стране, поставляя ее на европейские рынки.

Линейка Orange создается из полипропилена европейского производства. Для армирования используется стекловолокно, что увеличивает прочность, снижает линейное расширение. Рекомендуется для систем обогрева коттеджей с максимальной температурой теплоносителя 75ºС.

Достоинства:

  • Толщина стенки 8,3 мм;
  • Стабильная геометрия сечения;
  • Простой монтаж;
  • Износоустойчивость.

Недостатки:

Максимальное давление в системе 10PN.

Valtec PP-Fiber PN 20 Vtp.700.FB20.20

Компания Valtec выпускает весь спектр сантехнического оборудования для систем отопления, предлагает лучшую техническую поддержку клиентам. Серия PP-Fiber PN 20 отличается эффективным армированием стекловолокном, толщиной стенки 2,8 мм и возможностью транспортировать теплоноситель, нагретый до +90ºС. Максимально разрешенное давление в системе, при использовании труб этой серии, не должно превышать 20PN.

Достоинства:

  • Низкое линейное расширение при высоких температурах;
  • Простой монтаж;
  • Хорошая эластичность;
  • Гарантия на отводы до 10 лет.

Недостатки:

Завышенная цена.

Типовые варианты обустройства водопровода

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы. При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.

Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.

Трубы из разных материалов и исчисление их размеров

Когда в ходе ремонта возникает необходимость заменить стальные трубы на полимерные, у домашнего мастера есть возможность просто использовать переходную арматуру, изготовленную с учётом особенностей исчисления размеров металлических водопроводных труб и их пластиковых аналогов.

Более сложной окажется ситуация с заменой на пластмассовую продукцию труб из меди или алюминия, которые выпускаются в соответствии с метрическими стандартами

В таком случае необходимо будет принимать во внимание и наружный, и внутренний диаметр водопроводных труб в мм

К примеру, значение диаметра полудюймовой трубы составляет менее 21 мм, и диаметр наружной резьбы для этого изделия идентичен первому значению. Но маркируют изделие, с целью упрощения, сообразуясь с его внутренним диаметром и прибавляя отметку «труб.». В итоге обозначение такой трубы выглядит следующим образом: 1/2´´ труб.

Такая надпись гораздо проще и лаконичнее, чем долгое перечисление использовавшихся измерений, однако, как всякое профессиональное обозначение, требует понимания и наличия у мастера навыков расшифровки.

Виды стальных труб

Виды стальных труб для водопровода предоставлены ниже. Наиболее распространенная классификация – это деление по специфике изготовления, таким образом, их подразделяют на:

  • Оцинкованные. Эту категорию составляют изделия, которые прошли отделку цинком с двух сторон. Этот защитный слой в большой степени повышает антикоррозийные возможности изделий.
  • Профильные. Их изготавливают из углеродистой стали. Данные варианты обширно применяют для создания строений с повышенной устойчивостью и каркасов из металла.
  • Бесшовные. Горячедеформированные изделия – это линейка трубопрокатного сортамента, который не имеет спиралевидного или продольного сварочного крепления (шва). Технология производства в данном случае состоит в отделке грячедеформированных видов под влиянием высокой температуры.
  • Электросварные. Для производства в данном случае используют низкогелированную и углеродистую сталь. Чаще всего в виде листа или штрипса. Электросварные изделия обширно применяют для проложения теплосетей, при сооружении других сетей и конструкций.
  • Водогазонапорные. Очень значащим моментом для них становится соотношение внутреннего и внешнего диаметра, который зависит от толщины стенок. Исходя от толщины стенок, этот вид трубопрокатного сортамента условно классифицируют на: укрепленные, стандартные и легкие.

Труба водопроводная стальная оцинкованная заслуживает отдельного внимания. Такое покрытие существенно продлевает срок службы и надежность магистрали. Эти изделия универсальные и обширно применяются в быту, и в промышленности.

Соответствие требованиям ГОСТа становиться твердой гарантией высоких антикоррозийных свойств, надежности и долговечности.

Гидравлический расчет

Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:

  • расчетное направление движения воды;
  • расход согласно нормам водопотребления;
  • характеристики водоразборной арматуры и количество точек;
  • коэффициент перенаселенности жилья;
  • потери напора из-за трения по всей длине трубы.

По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.

Для определения потерь напора используют таблицы Шевелева или онлайн-программы.

В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.

Пример гидравлического расчета по таблицам Шевелева

Водопроводная система — сложная инженерная коммуникация

Важно выбрать трубы с учетом их технических, правильно выполнить монтаж

Как рассчитать диаметр трубы для водопровода

Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.

1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.

Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.

Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:

  1. Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
  2. Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
  3. Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.

Таблица расхода воды по диаметру:

Сечение в миллиметрахРасход воды литров в секунду
100,12
150,36
200,72
251,44
322,4
403,6
506

Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм,  душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.

Схема разводки

Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.

При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.

Тройниковая разводка трубИсточник posudachimodache.ru

Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.

При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.

Коллекторная схема разводки Источник myosu.ru

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
