Как правильно обвязать сваи?
Обвязочный материал прикрепляется с помощью сварки или болтов на оголовки винтовых свай. Оголовки могут идти готовыми в комплекте к винтовым сваям, либо их делают самостоятельно.
Порядок монтажа:
- Наваривают на оголовки стальные листы (20х20 см, толщиной 0,4 см).
- Под болты по углам площадок делают отверстия 8 мм в диаметре;
- Сварные швы обрабатывают средством от ржавчины.
- В местах контакта древесины с металлическими поверхностями на оголовки прокладывают рубероид в 2-3 слоя.
- Укладывают брус и прикрепляют к площадкам с помощью болтов или шурупов.
Если обвязочным материалом выступает швеллер, его укладывают на оголовки вниз гранями. Двутавровую балку соединяют сварным швом, он считается наиболее надёжным. Профильную трубу приваривают под оголовками по периметру основания.
Расчет
Для проведения расчётов проводят геологические изыскания, которые позволяют разработать соответствующий данной местности проект.
Расчет обвязки включается отдельным разделом в проект свайно-ростверкового основания. На каждую опору предусмотрена определённая нагрузка, которую нужно учесть и рассчитать. При неправильных расчётах ростверк будет продавлен, а сама свая деформирована.
Для расчёта необходимо учитывать следующие моменты:
- прочность используемых материалов;
- несущие характеристики грунта;
- наличие горизонтальных и вертикальных нагрузок;
- горизонтальные повороты несущих конструкций;
Расчётную нагрузку на каждую опору определяют с учётом равномерного распределения всего веса на конструкцию. Жёсткость ростверка принимается как максимальная. В процессе расчёта учитывают нагрузки, которые дополнительно возникнут при эксплуатации строения.
СНиП 2.02.03-85
Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
должна обеспечивать равномерность распределение деформационных сил
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Забор
Винтовые сваи применяют и для изготовления забора. Для забора начали изготавливать специальные винтовые сваи которые сделаны из круглой трубы или из квадратного профиля.
Специальная винтовая свая для изготовления забора
Чтобы изготовить свайно винтовой забор применяют винтовые сваи у которых диаметр поменьше так для забора из сетки можно использовать сваи с диаметром 57 мм, а для забора из профлиста 76 мм. Длина сваи должна быть больше глубины промерзания грунта.
Забор на винтовых сваях
К вкрученным в грунт винтовым сваям крепятся металлические столбы с помощью сварки или с помощью специальных креплений. Если на свае будет устанавливаться кирпичный столб то к свае приваривается большая площадка.
Деревянная забирка фундамента
Ручной бур для бурения почвы
Асбестоцементные трубы характеристики и применение
Выбор материала
При выборе материалов для изготовления обвязки необходимо учитывать несколько нюансов:
- необходим материал устойчивый к нагрузке и механическим повреждениям;
- перепады температур не должны оказывать никакого влияния;
- масса конструкции рассчитывается так, чтобы используемый материал выдержал нагрузку;
- допустимая влажность до 18-20%;
- возможно использовать 1 или 2 сорт древесины.
Зачастую строители выбирают крупный брус размером 150*150. Недостатком данного материала является небольшой срок эксплуатации, так как со временем брус даёт трещины при высыхании.
Сдвоенная или строенная доска — более прочный материал, так как процесс высыхания идёт равномерно, не давая деформации здания.
Наиболее выгодным, прочным, недорогим материалом считаются бревна. Целостная структура бревна позволяет ему длительный период сохранять свои первоначальные качества. Единственным минусом является неудобство его монтажа из-за неровного сечения и не плотного прилегания к фундаменту.
Монтаж каркаса
Самый популярный способ устройства декоративного цоколя на фундаменте – крепление листового материала. Поскольку ростверк шире находящихся под ним столбов, крепление обшивки производится на каркас.
Существует две технологии изготовления обрешетки для крепления материала цоколя:
- Оцинкованный профиль. Верхнюю часть горизонтальной стойки крепят к ростверку дюбелем. Нижнюю часть монтируют, ориентируясь по вертикальному уровню подвесом от систем ГКЛ к столбам фундамента.
- Деревянный брус сечением 10х5. Брус крепят верхней частью к нижнему венцу сруба или обвязке каркасного здания анкером 12х1 см в потайные отверстия большого диаметра, средней – болтом анкерного типа к ростверку. Деревянные стойки используют при высоте ростверка от 40 до 60 см. Для защиты от влаги обрешетку отделяют от бетонных конструкций прокладками – кусками рубероида.
Вид фундамента и технология монтажа
Основной процесс монтажа нижней обвязки каркасного дома зависит от выбранного типа фундамента. Рассмотрим все тонкости подробнее для самых распространенных типов фундамента.

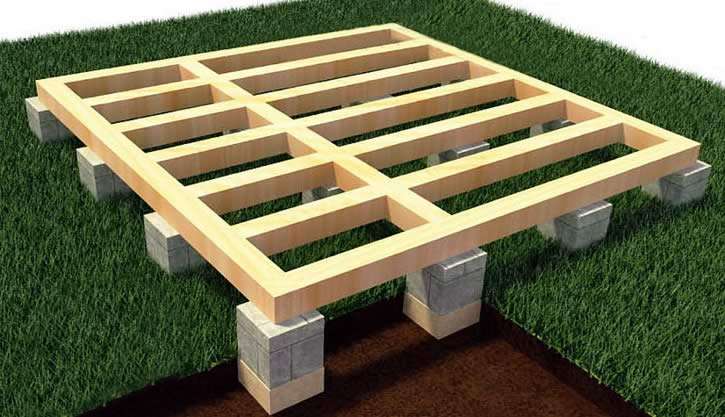

Свайно-винтовой и столбчатый
Свайный фундамент самый разнообразный вариант в плане формы. Он может быть с ростверком или без него, на столбах или винтовых сваях, может отличаться высота свай над землей, толщина и вес материалов и т. д. Несмотря на это, принцип монтажа этого элемента конструкции остается примерно одинаковый:
Для начала необходимо обеспечить гидроизоляцию для пиломатериалов, чтобы лишняя влага не могла спровоцировать их гниение. Для этого используют битум или рубероид;
Далее материал для обвязки (брус или доски) раскладываем на места монтажа;
Углы дома обвязываются брусом. Способ соединения брусков, как правило, вполдерева;
Крепим дерево к ростверку (реже его монтируют непосредственно к самим сваям)
В качестве крепежных элементов используются анкера, либо резьбовые штапики (их наваривают непосредственно на основание);
Важно! На каждом этапе важно проверять ровность укладки досок с помощью строительного уровня.
Укрепляем угловые соединения с помощью гвоздей, болтов либо шурупов;
Монтируем лаги чернового пола.

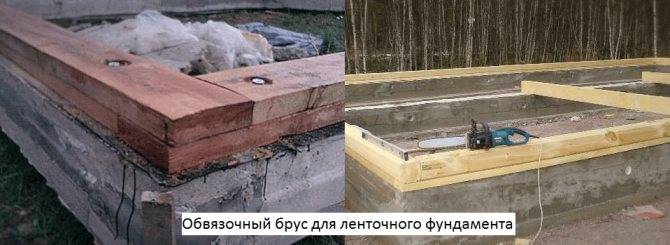

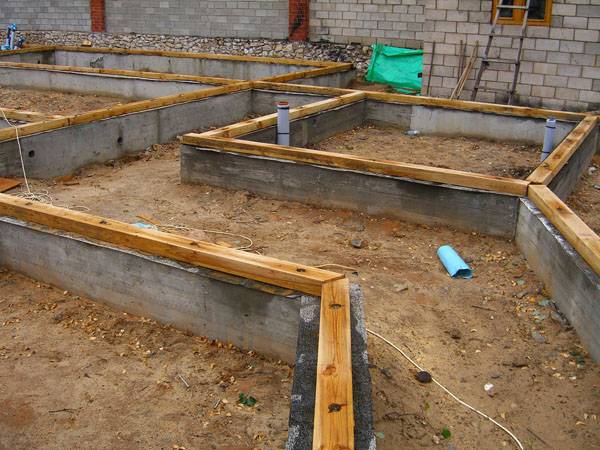

Ленточный фундамент
Этот вид фундамента значительно упрощает процесс установки нижней обвязки. Монтировать брус на ровную, бетонную, горизонтальную поверхность намного проще, чем на сваи. Процесс монтажа заключается в следующем:
- Прежде всего, на бетонную ленту укладывается гидроизоляция (рубероид либо керамзит).
- Подготавливаем гнезда для угловых соединений.
- С помощью болтов, анкеров или шпилек закрепляем обвязку (доски или брус).
- Углы необходимо усилить. С помощью строительного уровня проверяем ровность уложенных досок. При необходимости горизонталь корректируется клиньями либо подкладками.
- Далее монтируем половые лаги любым удобным способом.

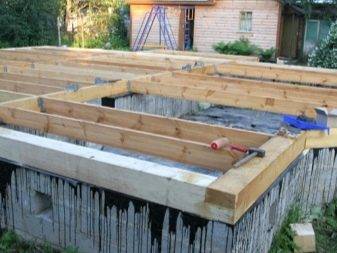

Плитный фундамент
Для этого вида фундамента необходимо монтировать нижнюю обвязку, чтобы было на что ставить каркас стен. Она отсутствует, только если используется технология платформенного монтажа стен. Тогда работы проходят следующим методом:
Далее переходим к монтажу опорных брусков, к которым крепятся лаги пола. Они должны располагаться перпендикулярно опорным брускам.
- Монтируем черновой пол и создаем надежную площадку для установки стен.
- Делаем разметку и собираем стены.
- Когда выбрана технология постоечного метода монтажа стен, монтаж происходит так:
- Обязательная гидроизоляция.
- На основе раскладываем брус, в местах соединения углов делаем гнездо.
- Брус монтируем, соединяем все углы. Проверяем параллельность и горизонтальность всех элементов.
- Монтируем лаги.
Важно! Использовать строительный уровень необходимо на протяжении всего процесса. Это напрямую влияет на долговечность дома

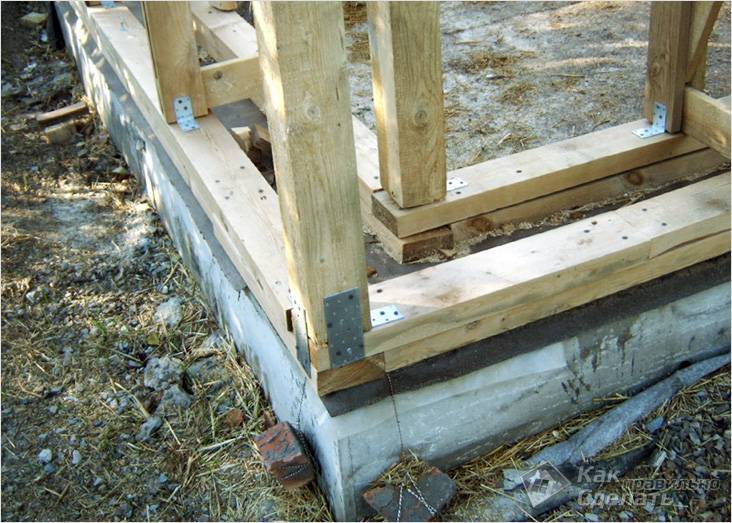

Углы соединяются вполдерева. Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты.
Важно! Для скрепления деревянных деталей необходимо использовать элементы с защитным битумным покрытием или, как минимум, окрашенные. Это необходимо, чтобы защитить дерево от ржавчины и разрушения
На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне. Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги.
Подготовительные работы
Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.
Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
пенофол

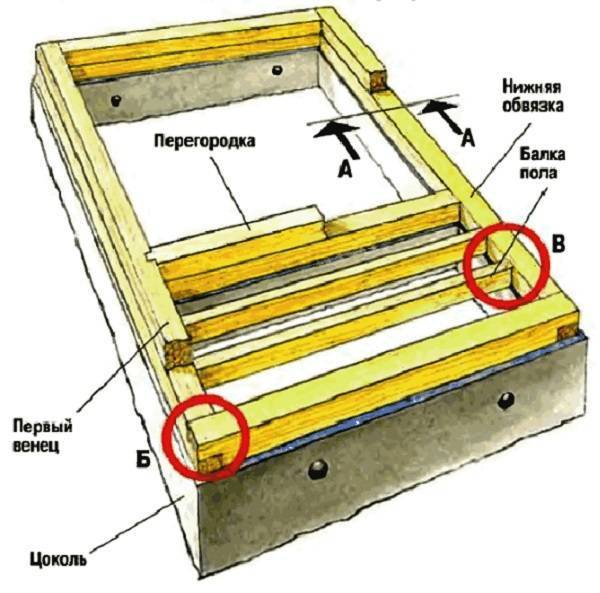

Установка нижней обвязки
Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:
- выбор и установка фундамента;
- подготовка необходимых строительных материалов;
- установка и соединение обвязки.
Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.
Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку

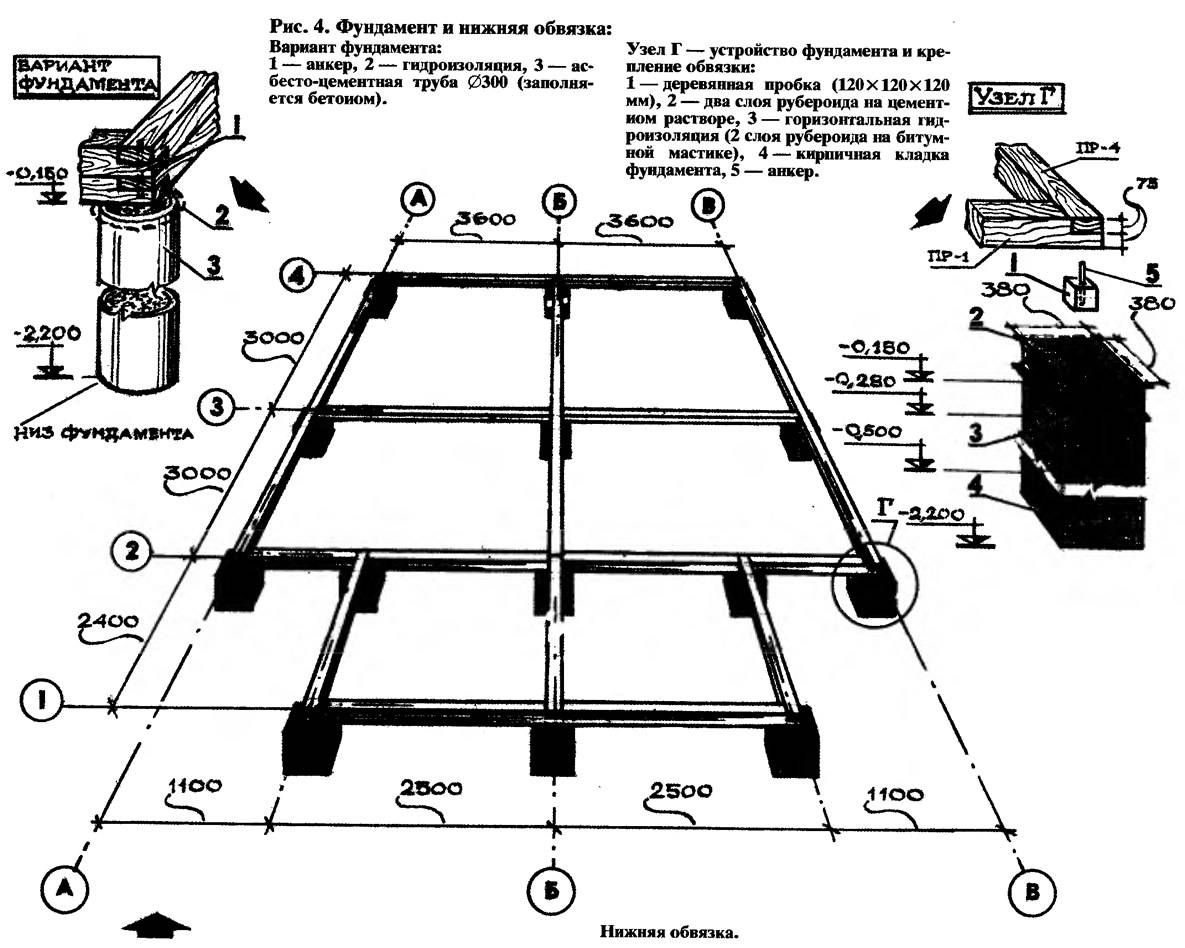

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.
Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.
Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.
После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.
Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.
На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

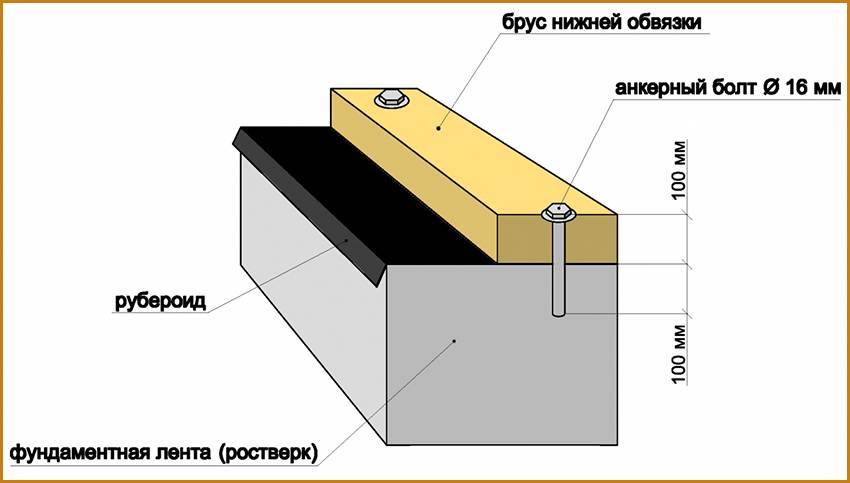

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:
- Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
- Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.
Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.
Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.
На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.
Способ повязки швеллером
Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.
Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.
В остальном порядок действий аналогичен технике установки профильной трубы.
Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).
Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».
Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями.
