Как правильно сделать вентиляцию кухни в квартире своими руками

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Варианты вытяжки в частном доме

Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. Вентиляционную систему, предназначенную для подачи в дом чистого воздуха, называют приточной.

Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.

Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.

Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. Воздуховодный канал вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.

Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.

Что нужно знать о заземлении и занулении?

При наличии евро розеток достаточно подключить кабель к клемме заземления.

Следует помнить об электрической безопасности. В средину корпуса конструкции будет попадать достаточно большое количество брызг жира, при этом в кухне имеется высокая влажность, потому увеличится вероятность удара током в случае некорректного подключения вытяжки к электросети.

Вытяжку на кухне своими руками надо подключать к сети с помощью 3-х проводов: фаза, земля, ноль. Заземляющий провод чаще всего имеет желтый цвет с зеленой полосой.

Если в квартире предусматривается заземляющий контур и присутствуют евророзетки, то проблем возникнуть не должно: в процессе подключения обыкновенный провод нужно подключить к клемме заземления, которая обозначается полосами различной длины или маркировкой “Ground”. Если на конструкции не предусматривается разъема под заземление, то его можно изготовить своими руками, прикрепив шнур к корпусу из металла.

Если в квартире нет евророзетки, то можно самостоятельно сделать зануление. Не нужно подсоединять нулевой провод к радиаторам или трубам. Он должен подключаться к глухой нейтрали.

Для этого нужно открыть щиток с электроприборами, после чего найти в нем спрятанную трубу в стенке, с которой идут провода. Может присутствовать и шина, на которой можно найти штырь и провода зануления. Это глухая нейтраль, потому труба хорошо заземлена. Понадобится провести от нее в кухонное помещение провод с несколькими жилами и сечением минимум 2,5 мм², при этом вытяжка подключается через разделительный автомат на 6А.

Если есть подсоединенные к занулению провода, то не допускается их отсоединять. Это может повлечь за собой удар током. Новый провод нужно установить поверх остальных и прикрутить гайку. Если провода отсутствуют, а труба гладкая, то нужно зачистить ее и закрепить контакт провода на хомут.

Если нет опыта работы в электрических работах, рекомендуется пригласить квалифицированного специалиста.

Виды вентиляции

Вентиляционная система на кухне может быть:

• естественной, то есть предусматривающей поступление в помещение свежего воздуха и отток внутреннего благодаря созданию особого давления;
• приточной, предполагающей, что затхлый воздух выталкивается из помещения потоком свежего кислорода;
• вытяжной, работа которой заключается в вытягивании старого воздуха из комнаты и притоке новых воздушных масс за счёт разряжения давления;
• приточно-вытяжной, предвидящей перемещение воздуха и обменные процессы благодаря установке специального аппарата.

В большинстве многоквартирных и частных домов вентиляцию делают естественной. Такая система считается простой, так как позволяет заменить через окна и двери отработанный воздух. При этом отверстие с решёткой, сквозь которое из помещения уходит газ, уже не пригодный для дыхания, всегда размещают в верхней части стены.

По каналам циркулирует и свежий, и отработанный воздух

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.

• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно

Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр

Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Работы по установке вытяжной вентиляции

Решая вопрос, как вывести вытяжку в вентиляцию на кухне, можно использовать три варианта. Существуют специальные комбинированные решетки, позволяющие подключить вытяжное устройство к входу в шахту вентиляционную. Однако их использование снижает эффективность воздухообмена.

Некоторые проекты новых домов оснащают отдельными шахтами вытяжными специально предназначенными для подсоединения вытяжек кухонных. В этом случае подключение упрощается. Однако таких домов немного.

Оптимальный выбор, решающий проблему – выполнение отверстия во внешней стене.

При этом трасса воздухоотвода имеет оптимальную конфигурацию, минимальную длину, и вентиляция под вытяжку на кухне будет выполнена с наименьшим сопротивлением. Такое отверстие требуется оснастить клапаном обратным, перекрывающим путь холодному воздуху.

Также устанавливают решетку защитную и козырек.

Продают серийные дефлекторы, сочетающие в одном узле козырек, клапан обратный и решетку. Возможно самостоятельное выполнение отверстия в стене либо заказ такого отверстия у специализированных фирм.

Существует специальное оборудование для выполнения внешних отверстий алмазными бурами, оснащенное промышленными пылесосами для минимизации выделения пыли.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.

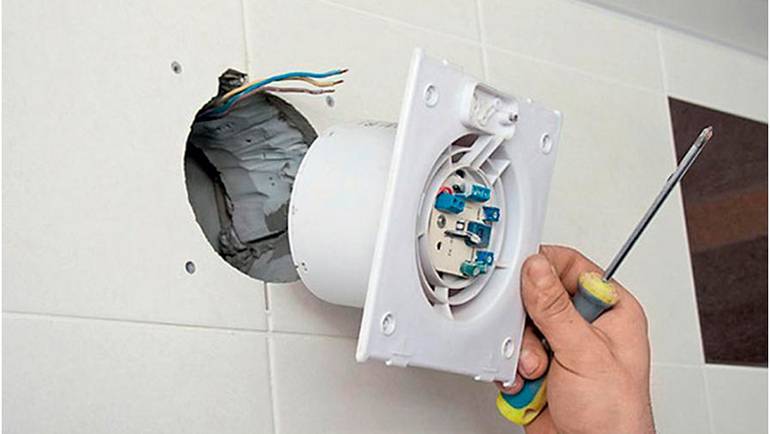

2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

Как сделать воздуховод для кухонной вытяжки правильно

Конечно, необходимо знать общие особенности монтажа:

• Длина вентканала должна составлять не больше 3 метров. В противном случае КПД снижается до 10% на каждый следующий метр трубы.
• Не стоит делать вентканал для вытяжки с множеством углов и поворотов. Максимальное их количество – 3 элемента. Причем, угол изгибов должен превышать 90 градусов. Воздух на каждом повороте трубы встречает сопротивление, которое снижает КПД до 10%.
• Воздуховоды с круглым диаметром сечения создают дополнительную турбулентность проходящего воздуха, что не скажешь о вентканалах с прямоугольным сечением.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию – сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

• Природный газ (пропан, бутан, метан) – еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
• Канцерогены – летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
• Водяной пар – выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания – дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

1. Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
2. Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.

Монтаж воздуховодов

Практически все работы по обустройству системы воздухообмена проводятся на высоте. Этот аспект предусматривает привлечение подъёмного оборудования и проведение инструктажа персонала по мерам безопасности. Крепление воздуховодов вентиляции должно проводиться в соответствии со следующими правилами:

1. К работе допускается только исправная техника и персонал, прошедший обучение. На монтаж выдаётся отдельный наряд.
2. Места проведения высотных работ ограждаются временными преградами или обозначаются предупредительными знаками. Проход по данной территории ограничивается.
3. Прямые участки длиной до 30 м предварительно собираются на полу. Подъем заготовок осуществляется после проверки надёжности крепежа.
4. Установка вентиляционных труб проводится в соответствии с проектной документацией. Все изменения и дополнения должны согласовываться с разработчиком плана и руководителем стройки.

Способ монтажа выбирается исходя из особенностей здания, технических решений проектировщиков и наличия в помещениях установленного ранее строительного оборудования.

Соединение воздуховодов между собой

Стыковка каналов и оборудования должна проводиться так, чтобы место соединения было герметичным и устойчивым к усадке здания, перепадам влажности и температуры.

В отношении вентиляции из различных материалов действуют следующие правила монтажа:

1. Соединение металлических звеньев и деталей. Изделия из стали толщиной менее 2 мм соединяются с помощью фланцев и болтов, накидными гайками, бандажами и раструбами. Фиксация между собой толстых труб, вентилятора и электродвигателя осуществляется с помощью сварки.
2. Соединение пластиковых каналов. В зависимости от применяемого материала (полиэтилен, полипропилен, поливинилхлорид) стыкуются в раструб, сваркой, пайкой или путём склеивания.
3. Стыковка круглых каналов. Осуществляется с помощью фланцев, бандажа и муфты.
4. Стыковка прямоугольных каналов. Выполняется путём наложения шины или соединения фланцами.

В качестве прокладочного материала выбирается резина или полиуретан.

Крепление воздуховодов к строительным конструкциям

Прикрепление вентиляционных каналов к несущим конструкциям осуществляется такими монтажными приспособлениями:

1. Тяги с резьбой. Используются для фиксации пластиковых, алюминиевых конструкций и каналов из стали толщиной менее 1,5 мм. Одно крепление делается на 2 м трассы.
2. Закладные детали в бетоне. К ним привариваются кронштейны, на которые согласно проектному положению привариваются стальные трубы.
3. Хомуты. Закрепляются на вертикальных и горизонтальных панелях с помощью анкерных болтов или пластиковых дюбелей.

На одной вентиляционной системе могут использоваться несколько видов крепежа. Выбираются варианты, которые обеспечивают прочность конструкции при минимальных финансовых затратах.

Виды крепления воздуховодов: а) при помощи Z-образного профиля и шпильки; б) при помощи траверса и шпильки; в) при помощи L-образного профиля и шпильки; г) при помощи хомута и шпильки.

Особенности монтажа

При строительстве вентиляционных трубопроводов следует учитывать такие нюансы:

1. Оси каналов должны проходить параллельно плоскостям конструкций здания. Не допускается диагональная и наклонная прокладка.
2. Запрещается соединять в один прогон выходы из жилых помещений и вытяжки из санузлов, кухонь и складов с токсичными веществами.
3. Места соединений воздуховодов должны быть защищены от попадания в них дыма или ядовитых летучих соединений при возникновении нештатной ситуации.
4. Минимальное расстояние между выхлопными отверстиями вентиляции и дымохода должно быть не менее 3 м. Располагать их нужно на одном уровне по горизонтали.
5. При прохождении через инженерные конструкции места соединения труб должны находиться на расстоянии не ближе 1 м от этих конструкций.
6. Крепление воздуховодов к поверхностям необходимо проводить с интервалом не более 300 см для труб диаметром до 40 см, 400 см для изделий сечением больше 40 см и 600 см для труб диаметром от 200 см.

После окончания монтажа вентиляционной системы проверяется её работоспособность на предмет кратности, прочности и герметичности.

Как выбрать воздуховод для кухни?

Есть несколько типов воздуховодов кухни для устройства вентиляции:

1. Воздуховод из пластика, который имеет хорошую прочность, небольшой вес. Помимо того, он бесшумный, потому что практически не создает сопротивления воздуху за счет своего гладкого основания. Может быть как жесткий короб из ПВХ небольшой ширины, так и эластичная труба.
2. Алюминиевая гофра – распространенный материал, который часто используется при самостоятельном устройстве вентиляции. Такую трубу можно с легкостью согнуть под необходимый размер. Преимуществом гофры является отсутствие вибраций, чего нельзя сказать о жестких коробах. Основной недостаток подобного воздуховода – плохой внешний вид. Именно поэтому надо будет подумать, куда спрятать такую вентиляцию.

Различия систем вентиляции и вытяжки

Многие путают вентиляцию с вытяжкой, наивно полагая, что это одно и то же. Что, установив вытяжной купол над плитой без вентилятора и соединив воздуховодом со штатным каналом вентиляционного блока, получат два в одном — и вентиляцию, и вытяжку. Будет ли работать такая вентиляция? Конечно, нет.

Во-первых, перекрыто основное отверстие вентиляционного канала воздуховодом. Во-вторых, купол вытяжки будет находиться приблизительно на середине высоты кухни, что значительно снижает эффективность естественной вентиляции. В-третьих, подобная система без вентилятора абсолютно бесполезна и не способна справиться с испарениями, большая часть которых вместе с теплым воздухом, минуя вытяжной купол, будет подниматься к потолку.

Существует два варианта, позволяющих использовать одновременно систему вентиляции и систему вытяжки. Дополняя друг друга, они создадут комфортный микроклимат на кухне:

1. Использование вытяжки циркуляционного типа.
2. Установка проточной вытяжки с обратным клапаном.
