Как правильно сделать верхнюю и нижнюю обвязку дома из досок

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

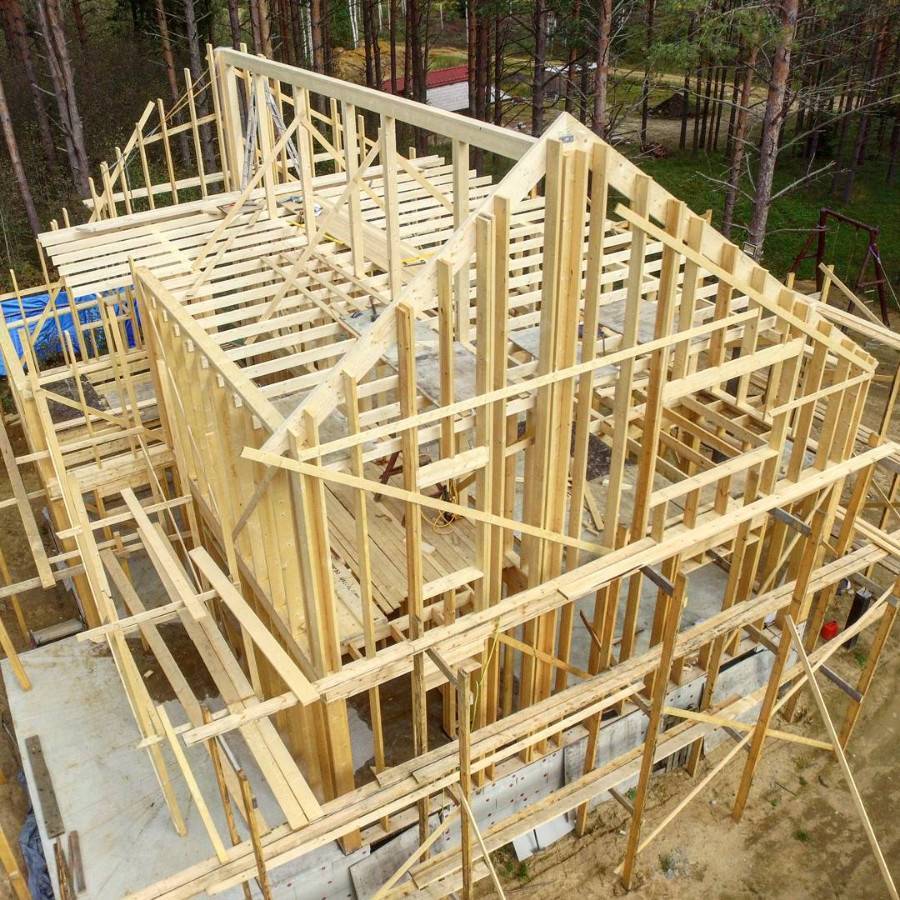

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Монтаж угловых и неугловых стоек

Рисунок 7 – Схема вырубки бруса.

Устанавливают угловые стойки каркаса дома своими руками.

  1. Если брус нижней обвязки соединяли на углах анкером или гвоздями, то угловую стойку крепят стальными уголками. Для этого берут усиленные уголки.
  2. Если для соединения брусьев на углах был выбран способ с нагелем, то останутся вертикальные выпуски деревянных нагелей в 8-10 см. Теперь на эти нагеля надевают угловые стойки.

Для этого сверлят в нижнем торце стойки отверстие диаметром примерно 20 мм (зависит от диаметра нагеля). Каждую угловую стойку надевают на нагель и закрепляют временными укосинами, которые нужны и при креплении стальными уголками угловой стойки.

Монтаж неугловых стоек

Есть два варианта крепления стоек:

  1. Крепить стойки методом вырубки (врубка на пол бруса или полная врубка).
  2. Крепить стальными оцинкованными уголками (примерно 2 мм толщина).

Крепление уголками лучше всего производить оцинкованными саморезами, но можно брать и черные неоцинкованные.

Для крепления стоек методом вырубки на брус нижней обвязки наносят разметку и делают пазы по размеру стойки (глубина 30-50% от высоты бруса). К примеру, если высота бруса 100 мм, делают вырубку глубиной в 30-50 мм (см. Рис. 7).

Рисунок 8 -Временное закрепление каркаса длинными укосами.

Независимо от способа крепления неугловых стоек их нужно раскрепить временными укосинами. Устанавливать можно длинную укосину на несколько стоек одновременно или же 2 короткие укосины на каждую стойку.

Временное закрепление каркаса длинными укосами. (Рис. 8.)

Если заранее не была сделана раскладка каркаса для всех стен, то есть планировалось работать без чертежей, надо учитывать на данном этапе, что шаг стоек в местах дверных и оконных проемов может быть другим. Поэтому все-таки следует набросать все основные элементы и стены, естественно, с размерами.

Высота вертикальной стойки при креплении уголками равна высоте этажа. А при креплении методом врубки она должна быть выше на 2 глубины вырубки.

Брусья верхней обвязки на углах тоже стыкуются при помощи вырубки.

Брус верхней обвязки крепится к вертикальным стойкам таким же образом, который был выбран для крепления стоек к нижней обвязке (стальные уголки или вырубка).

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

  • Крепление обвязки;
  • Точки врезки укосин;
  • Места усиления под двери и окна;
  • Перекрытия;
  • Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева». Стойки закрепляются при помощи укосин

При монтаже вертикальных элементов обязательно соблюдение уровня

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

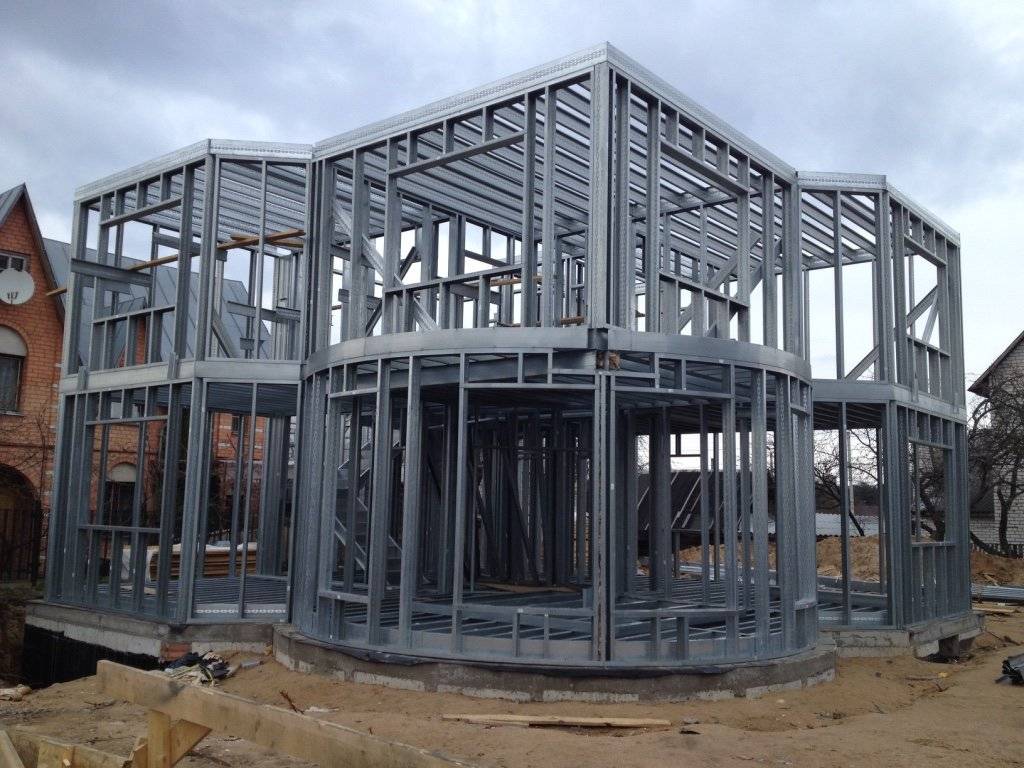

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

  • Двухскатными;
  • Вальмовыми;
  • Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:

Нижняя обвязка каркасного дома (с фото и видео)

Ниже представлены фото и видео нижней обвязки каркасного дома.

Нижняя обвязка каркасного дома строится после гидроизоляции фундамента. Под обвязочный брус дополнительно прокладывают ленты из гидро- и теплоизолирующих материалов. Для этой цели прекрасно подходят полоски вспененного полипропилена. Ширина этих полос должна быть больше ширины обвязочного бруса.

Поверх слоя полипропилена укладывается кровельный войлок. Он продается рулонами шириной 1м, поэтому нужно нарезать полосы необходимой ширины.

Подойдут для этой цели и ленты из смеси джутового волокна и войлока.

При обвязке каркасного дома своими руками на гидро- и теплоизоляционную основу укладывается обвязочный брус по всему периметру фундамента. К фундаменту брус крепится анкерами. Уровнем проверяется горизонтальность поверхности и при необходимости выступающие участки простругиваются рубанком.

Перед установкой все деревянные детали каркаса обрабатываются комплексным защитным составом.

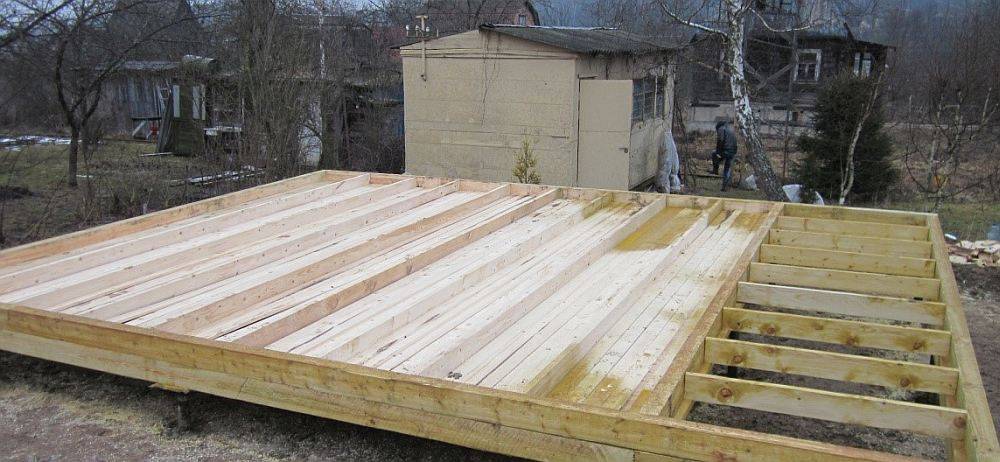

Как видно на фото, самую нижнюю обвязку каркасного дома изготавливают из массивного бруса, используя доски толщиной не меньше 50 мм, или из нескольких, параллельно уложенных на ребро брусков меньшего размера. Бруски следует скрепить между собой саморезами разной длины, а углы связать.

Только после укладки нижней обвязки каркасного дома начинается строительство деревянного сруба.

Возводим каркасный дом своими руками

Устройство стен каркасного дома.

Существует два варианта постройки каркасных домов:

  • собирается дом из готовых элементов, выпущенных в заводских условиях;
  • здание из отдельных элементов собирается непосредственно на стройплощадке.

Рассмотрим второй вариант каркасного дома своими руками:

Любое строительство с разработки проекта начинается, каркасное домостроение в данном случае не исключение, так как намного проще предусмотреть все размеры и нюансы вначале на бумаге и потом не мучиться с подгонкой материалов непосредственно на строительной площадке. Если желаете построить что-то весьма индивидуальное, лучше проектную документацию заказать в организации, которая занимается строительством каркасных домов, или в проектной группе.

В проекте должны обязательно быть поэтажные планы, чертежи фундамента, разрезы и фасад, а также планы перекрытий и кровли.

Первоначально, в соответствии с проектом, делается . Зачастую избирают столбчатый фундамент, у которого элементы связаны вверху в одну жесткую конструкцию ростверком. Данный фундамент можно сделать практически полностью самостоятельно (при помощи одного-двух помощников).

При заливке ростверка (или железобетонной плиты, которая будет играть роль основания для каркаса) обязательно необходимо проверить горизонтальность верхней поверхности.

Пока фундамент набирается необходимой прочности (около месяца), можно купить материал для постройки дома (нужные размеры и количество необходимо рассчитать согласно проекту):

  • пиломатериалы (размеры сечения и длина зависят от толщины стены и размеров помещений);
  • гидроизоляционный материал для его укладки по верху фундамента;
  • антипирен и антисептик для древесины;
  • разные крепежи для сборки каркаса (гвозди, саморезы, анкерные болты и так далее);
  • для облицовки фанера, ЦСП; OSB;
  • утеплитель;
  • супердиффузионная мембрана для пароизоляции стен вдобавок к простой пароизоляции;
  • материал для сборки крыши здания (пиломатериалы, гидроизоляция, утеплитель, кровельный материал).
  • не забудьте подготовить инструмент для работы с древесиной, рулетку, строительный уровень, перфоратор и другие необходимые «мелочи».

Следующим этапом каркасного строительства своими руками является обработка всех пиломатериалов, задействованных при строительстве дома, антисептиками (это даст возможность уменьшить скорость процессов гниения древесины) и антипиренами (древесина получит возможность сопротивляться дольше при пожаре воздействию огня, а хозяин — несколько добавочных минут, чтобы покинуть здание, которое горит).

Теперь можно начинать возведение каркасного дома своими руками. Начнем укладывать нижнюю обвязку:

Схема утепления каркасного дома.

  • укладываем рубероид по верху фундамента;
  • затем идет брус нижней обвязки, который можно в углах состыковать одним из известных способов, добавочно место соединения укрепив анкером или гвоздями:
  • проверяем углы, соответствие диагоналей, горизонтальность уложенного бруса;
  • прикрепляем к фундаменту брус при помощи анкерных болтов, шаг которых не больше 1 метра;
  • проверяем опять углы и диагонали, горизонтальность верхней поверхности бруса.

Далее действуем таким образом:

  • устанавливаем, начиная с угловых элементов, вертикальные стойки каркаса. Прикрепите стойки к брусу нижней обвязки при помощи стальных усиленных уголков: чтобы не шатались стойки, временно скрепим их вместе с одной стороны доской по диагонали;
  • не забудем про дверные и оконные проемы, так как дистанция между стойками в данных местах будет от обычного отличаться (без проемов в плоскости стены);
  • закрепляем брус верхней обвязки при помощи стальных уголков;
  • проверяем горизонтальность и вертикальность всех элементов;
  • каждую стойку закрепляем постоянными укосинами небольшого сечения из бруса: устанавливаем и закрепляем потолочные балки стальными уголками;
  • выполняем обрешетку, стропильную конструкцию, укладываем кровельное покрытие.
  • обшиваем каркас дома с внешней стороны OSB, фанерой, ЦСП;
  • закрепляем строительным степлером пароизоляционную мембрану (позднее прибьем по ней обрешетку и закрепим сайдинг);
  • плотно укладываем утеплитель в пространство между стойками каркаса;
  • закрываем утеплитель пароизоляцией, закрепив ее к стойкам каркаса степлером;
  • обшиваем каркас дома внутри ЦСП, фанерой, ОSB.

Таким образом строится простой .

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.

Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.

Технология в зависимости от типа фундамента

В зависимости от типа фундамента используют несколько технологий строительства нижней обвязки каркасного дома.

Размещение на ленточном фундаменте обвязочного материала не вызывает особого труда. Для этого необходимо:

  1. Уложить слой гидроизоляции.
  2. Подготовить отверстия (гнёзда) в углах бруса.
  3. Закрепить болтами или скобами каркасник.
  4. Выровнять все по уровню.

Сделать обвязку на свайном фундаменте тяжелее. Как правило, его используют для строительства одноэтажных домов. Для этого необходимо соблюдать несколько этапов:

  • каждый столб и обвязочный материал прокладывают гидроизоляцией (битумом, рубероидом, мастикой и т.д.);
  • брус раскладывают для укладки;
  • крепление обвязочного материала к сваям выполняется болтами, скобами, другим прочным крепежным материалом;
  • проверка горизонтали по уровню;
  • усиление углов уголками, гвоздям, скобами, пробками и т.д.;
  • крепление лаг.

Технология укладки на плитный фундамент делится на два вида: платформенная и стоечная.

При поднятии стен стоечным способом, укладка обвязочного материала проходит следующие этапы:

  1. Проводится изоляция плиты.
  2. Укладывается брусовый материал в угловые гнезда.
  3. Проверка горизонтали, выравнивание, усиление.
  4. Монтаж лаг.

При платформенном методе:

  1. Укладывается рулонный гидроизолятор.
  2. Монтаж лаг пола.
  3. Настил чернового пола.
  4. Установка стен.

Каким требованиям должна соответствовать обвязка

  1. Для ее создания необходимо выбирать одинаковые, ровные доски. Их мы будем соединять болтами или скобами Для большей прочности конструкции, такие доски должны быть сдвоены или строены.
  2. Толщина, диаметр и прочие особенности досок для обвязки подбираются в зависимости от стен будущей постройки.
  3. В качестве материалов для обвязки отлично подойдут бревна из хвойных пород. Они обладают качествами прочности, долговечности и устойчивости к неблагоприятным погодным условиям. Смола, содержащаяся в таких породах, защитит доски от гниения и повысит влагостойкость. Такие строения меньше подвержены деформации и более экономичные.
  4. Чтобы защитить дерево от гниения и прочих неблагоприятных воздействий, их следует обработать антисептиком и противопожарным составом. Эти действия производятся еще до начала монтажа конструкции.
  5. Брусья должны быть сделаны из деревьев с прямолинейным стволом.

Нижняя обвязка каркасного дома: устройство и крепление

Перед монтажом нижней обвязки каркасного дома на верх фундамента укладывают гидроизоляцию из одного слоя рубероида. Закрывают всю горизонтальную поверхность ленточного, а также верх столбов в столбчатом фундаменте. Гидроизоляция защитит обвязку от влаги, а значит, предотвратит развитие процесса гниения древесины.

Для обвязки каркасного дома подбирают калиброванные доски сечением 50 х 150 мм, пропитанные в барокамере антисептиком на всю глубину. Купить доски с пропиткой почти невозможно, поэтому нижнюю обвязку можно сделать из досок лиственницы. Они не гниют, потому что содержат смолу — природный антисептик.

Доски из других хвойных пород, например, сосны или ели, значительно дешевле. Но экономить на материале не стоит, ведь если она начнёт гнить, последствия для дома будут печальными. Доски могут быть не строганными, но обязательно откалиброванными и точно одного размера. Лучше отобрать их собственноручно, даже если за это вам придётся переплатить.

Технология «тёплый угол»

Угол в доме наиболее уязвимое место для теплопотерь. Зачастую в угоду прочности и жесткости конструкции, углы в домах формируют за счет множества стоек каркаса, чем достигается создание мостиков холода. При формировании угла по технологии «тёплый угол» эта проблема решается полностью.

Тёплый угол каркасного дома формируется с помощью трёх или четырех брусов, а получившаяся ниша полностью заполняется утеплителем. При этом утеплитель «запечатывает» все стыки между стойками

На это я обращаю внимание ещё и потому, что в строительстве применяется обрезной материал, который имеет неровности, а значит и прилегание стоек друг к другу будет не спошным

Единственным неудобным моментом в таком случае является то, что утепление угла необходимо произвести до обшивки фасада здания.

Узлы нижней обвязки

Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.

Ленточные и плитные основания

На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.

Возможны два варианта крепления лежней:

Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.

Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.

Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.

Особенности столбчатых фундаментов

Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:

  1. Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
  2. Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
  3. В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
  4. Нижнюю обвязку закрепляют болтами.

Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.

Планируете возведение каркасного дома? Звоните +7(495)241-00-59

Начинать строительство каркасного дома необходимо с тщательно проработанной документации. На каждый сборный узел дома, особенно для углов и проемов, должен быть чертеж или разработанная схема с определением всех мест крепления и установок деталей. Деталировка (по стоечная разрисовка) – обязательны. И это я делаю всегда. Проработка элементов помогает сократить сроки и сэкономить ресурсы. Перед тем, как сделать теплый угол в каркасном доме, необходимо понять технологию его устройства, разметить места установки стоек и нарисовать схему самого угла.

Используя мои советы и подсказки, с проблемами возведения каркасника можно справиться самостоятельно. Но всё же, чтобы избежать ошибок и просчетов лучше обратиться к специалистам, у которых есть знания, а главное – опыт возведения таких строений.

Помощь специалистов обойдется не так дорого, как может показаться, в сравнении с теми ошибками, которые можно допустить при строительстве. Порой допущенные просчеты нельзя исправить и придется разбирать уже собранный неправильно элемент. К тому же возвести каркас дома средней площади под силу бригаде из четырех человек за 3 – 4 недели.

Преимущества строительства подрядным способом:

Общая информация


Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

  1. Прием нагрузок от стен.
  2. Создание ровной и удобной для крепления каркаса опоры.
  3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение, поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом, являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен

Такой вариант используется при платформенном методе сборки стен.

Крепление верхней обвязки

Крепление можно производить с помощью трех способов:

  • К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.
  • К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.
  • Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.


Дополнительное крепление стальными уголками повышают прочность конструкции Источник initechno.ru Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.

В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.

Этапы строительства

Каждое строительство дома начинается с выбора проекта. Нужно учесть все, что необходимо для вашей семьи в новом доме:

  • спальня;
  • гостиная;
  • столовая;
  • комната для гостей;
  • кухня;
  • детская игровая;
  • мужской кабинет;
  • будуар супруги;
  • бассейн;
  • кладовая;
  • погреб;
  • комната для стирки;
  • комната для прислуги;
  • бильярдная;
  • курительная;
  • санузел;

Из этого, неполного списка, нужно выбрать необходимое количество помещений, их площадь, определиться с количеством этажей, и разработать проект:

  • Если, нет проблем с почвенными водами, песками и грунт вполне годится для постройки дома, следует приступить к закладке фундамента. Благо каркасные дома не тяжелые и вам не понадобится мощный фундамент. В последнее время стали популярными фундаменты на винтовых сваях. Но можно использовать и традиционный неглубокий ленточный фундамент.
  • Следующий этап один из самых важных. Строится каркас дома из бруса как минимум 100 х150 мм. Для крепления, на торцах бруса делаются вырубки, чтобы они накладывались друг на друга. Соединения фиксируются нагелями. В некоторых случая угловые крепления брусьев крепятся металлическими уголками.
  • После того как каркас готов, можно приступать к настилу пола. Сначала на брусья стелется черновой пол. Для него используется самая дешевая не обрезная доска. Сверху укладываются лаги на расстоянии друг от друга – 60 см. Между ними укладываются теплоизоляционные полистирольные плиты, сверху гидроизоляционная пленка. Затем укладываются доски чистового пола, которые желательно пропитать средствами от влияния сырости, насекомых и грызунов.
  • Теперь можно приступить к обшивке дома. С внешней стороны дом может быть обшит досками или щитами, с внутренней фанерой или гипсокартоном. Под штукатурку, конечно, лучше использовать гипсокартон. Между внутренней и внешней обшивкой необходимо обязательно проложить слой гидро- и теплоизоляции. В последнее время в продаже появились СИП-панели, которые включают в себя три слоя: две плиты обшивки и внутренний изоляционный слой. Они удобны, практичны и долговечны.
  • Для обустройства потолка используются балки 100х80 мм. Балки обшиваются досками, фанерой или гипсокартоном с внутренней стороны при помощи гвоздей или шурупов. С внешней стороны обшивается досками. Между слоями следует уложить тепло- и гидроизоляцию.
  • Для окон можно использовать любые стеклопакеты. Стоит только учесть, что в стандартных случаях окно не должно занимать больше 20% площади стены. В стене просто вырезается проем для окна, куда оно вставляется и закрепляется. Щели задуваются монтажной пеной.
  • Кровля крыши укладывается на стропила. Обычно скат крыши делается под углом 35-45 градусов. В качестве кровельного материала можно использовать: профнастил, шифер, ондулин, керамическую черепицу, полимерную черепицу, битумную черепицу, металлочерепицу. Обязательно под любую кровлю необходимо уложить гидроизоляционную пленку.
  • Окончательным этапом можно считать отделочные внешние и внутренние работы. Внутренние отделочные работы настолько разнообразны, что нет смысла о них говорить в этой статье. В качестве внешней отделки часто используют сайдинг. Он может быть металлическим, деревянным, пластиковым. Обычно используется пластиковый. Он легкий недорогой и долговечный. Но не менее популярны и штукатурка, вагонка, камень, клинкерная плитка.

Конечно, это приблизительный и упрощенный список этапов.

Что такое черновой пол

Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.

При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины. Черновой пол почти не испытывает нагрузки

Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен

Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
