Какую светодиодную ленту выбрать
Светодиодные ленты выбирают по особенностям оформления и техническим характеристикам
Если с эстетической стороной вопроса каждый справляется по своему усмотрению, то на конструкцию и функциональные возможности следует обратить особое внимание. Перечислим основные из них
Место монтажа и степень защиты от влаги и пыли
При изготовлении светодиодных лент производитель предусматривает ту или иную степень защиты от неблагоприятных внешних факторов. По международной классификации для электрических приборов она обозначается буквами IP и парой цифр после них. Первая указывает защищенность от попадания внутрь твердых частиц, вторая – влаги. Чем они выше, тем в более сложных условиях возможна эксплуатация изделия.
Для светодиодной продукции пыль не представляет серьезной опасности, поэтому на первую цифру при покупке можно не обращать внимания. Зато вторая имеет решающее значение при выборе места установки. В сухих закрытых помещениях, где нет источников влаги, применяются самые простые ленты класса IP20. Для ванной комнаты, кухни или открытой площадки следует приобретать изделия с маркировкой IP66 или IP67. В местах, где возможно скопление воды, потребуется уровень защиты не менее IP68. Такие приборы стоят дороже, поскольку требуют более надежной конструкции и специальных материалов.
Одноцветная белая или цветная лента
Светодиодные технологии позволяют получать свечение самых разных оттенков. По этому критерию различают ленты двух основных групп.
Одноцветные белые ленты
Одноцветные ленты конструктивно проще, поэтому имеют самую низкую цену. Их обычно выбирают для целей бытового или рабочего освещения. Они могут быть абсолютно белыми или давать ровный свет выбранной вами окраски и температуры.
Многоцветные RGB ленты
Многоцветные или RGB-ленты имеют в своем составе элементы трех цветов, от соотношения интенсивности свечения которых зависит общая окраска. Для управления ими устанавливается контроллер, регулирующий подачу тока в зависимости от выбранной пользователем программы. Такие осветительные приборы могут давать стабильный свет необходимой длины волны, мерцать или переливаться, создавая необычный эстетический эффект.
Их обычно применяют в декоративных целях. Они подойдут для оформления зон отдыха, кафе, ресторанов, торговых помещений, вывесок наружной и внутренней рекламы.
Цветовая температура светодиода
Светодиоды белого цвета различаются между собой оттенками. Их классифицируют по цветовой температуре, измеряемой в кельвинах и обозначаемой буквой К.
Наиболее характерные диапазоны:
- теплый свет 2700-3500К имеет слабый желтый оттенок, который подходит для спальни, кухни или гостиной;
- нейтральный вариант 4000-4500К абсолютно не имеет окраски, поэтому считается универсальным;
- холодное свечение выше 5000К по мере увеличения цветовой температуры дает слабый голубой, синий или фиолетовый оттенок, который часто используют в офисах или производственных помещениях.
Осветительные приборы с максимальными значениями цветовой температуры могут неблагоприятно влиять на глаза из-за близости к ультрафиолетовой области спектра.
Световой поток или яркость свечения
Яркость осветительного прибора характеризуется световым потоком, измеряемым в люменах (обозначается lm или лм). Для светодиодных светильников он обычно составляет 80-110 лм на ватт потребляемой мощности, что в несколько раз превосходит традиционные лампы накаливания.
Световой поток LED-лент определяется тремя основными факторами:
- Качеством используемых светодиодов.
- Их количеством на погонный метр (обычно от 30 до 240).
- Типоразмером и мощностью установленных светодиодов, маркируемых четырьмя цифрами. Самые распространенные модели 3528, 2835, 5050.
Выбираем напряжение питания
Наиболее распространенными на современном рынке являются светодиодные ленты с рабочим напряжением 220, 24 и 12 вольт. Первые из них включаются в сеть через выпрямитель тока
Их эксплуатация не гарантирует полной электрической безопасности, поэтому выбирать их следует с особой осторожностью
Для бытовых условий лучше подойдут осветительные приборы на 12V. Они оснащаются собственным блоком питания и не могут причинить вред здоровью даже при случайном контакте с токоведущими частями.
Светодиодная лента с блоком питания.
Как правильно выбрать ТП для LED–лент
Основным рабочим узлом блока питания (БП) является преобразователь напряжения, понижающий сетевые 220 Вольт до нужной величины. Технические параметры, в соответствии с которыми выбирается трансформатор для светодиодов:
- величина напряжение на выходе устройства;
- мощность, которую он способен развивать в нагрузке;
- степень защиты трансформатора от воздействия влаги.
Напряжения питания, на которые рассчитывается БП, выбираются на усмотрение пользователя из ряда рабочих значений 12 и 24 Вольта. Выходная мощность встроенного в него трансформатора зависит от количества подключаемых к блоку осветительных элементов. Степень защиты конструкции от воздействия влаги и пыли обозначается также как и для светодиодов (IP20-IP68) и выбирается в зависимости от условий эксплуатации.
Преимущества импульсных трансформаторов
При выборе источника питания, оптимально подходящего для эксплуатации в домашних условиях, необходимо учесть следующие особенности входящих в его состав узлов:
- Типовой трансформатор для светодиодной ленты изготавливается, как правило, по импульсной схеме.
- Такой подход позволяет сократить размеры и массу самого источника питания (ИБП).
- Одновременно с этим повышается экономичность всего устройства в целом.
- Повысить эффективность работы ИБП позволяет электронная схема формирования выходного напряжения с защитой от перегрузок.
Использование компьютерного БП в качестве драйвера
Один из доступных стабилизированных источников напряжения на 12В – компьютерный БП. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Начинка системного блока требует разное напряжение – 3,3 В; 5 В; 12 В. Поэтому у такого блока несколько выходных каскадов, между которыми распределяется выдаваемое напряжение.
На канал 12 В приходится около 50% номинальной нагрузки.
Реальная мощность такого БП = паспортная мощность*0,5/1,3.
Таким образом, для питания светодиодной ленты от БП 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти по 2-3 доллара, что вдвое дешевле стандартных драйверов.
Источник
SMD 5050/30
В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты – 7,2Вт.
Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.
То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.
Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.
У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.
Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.
СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.
Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.
Еще одно немаловажное преимущество СМД 5050-30 – ее в крайних случаях можно наклеивать даже без алюминиевого профиля.
В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.
Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.
Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.
Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.
Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.
Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.
Отдельный сегмент или модуль – это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.
У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины – всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.
Особенности установки блока питания
Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.
Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.
На практике применяются две схемы подключения светодиодной ленты к блоку питания.
Подключение светодиодной ленты к одному блоку питания
Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.
- Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
- После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)
Видео: подключение герметичного блока питания
Подключение двух светодиодных лент к одному блоку питания
В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?
Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме
Все достаточно просто. Выполняем следующие действия:
- Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
- Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
- Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
- Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
- Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение
Видео: подключение и монтаж светодиодной ленты — 3 главных правила
Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.
Источник
Особенности светодиодных лент
Светодиодная лента — это полоса гибкого материала, обладающего изоляционными свойствами, которая оснащена двумя проводящими шинами из медной фольги, светодиодами и резисторами.
Выбор блока питания для светодиодной ленты Гибкая полоса с установленными светодиодами создаёт яркий источник света длиной до 5 метров
Конструктивно светодиодная лента представляет собой множество секций, состоящих из трёх диодов и резистора, которые объединены общую цепь. Питание устройства осуществляется за счёт подачи стабилизированного постоянного напряжения 12 или 24 В на проводящие шины, параллельно установленные на ленте. Благодаря такой схеме подключения, к каждой секции ленты подводится именно то напряжение, которое было подано на вход, например, 12 В.
Выбор блока питания для светодиодной ленты Светодиодная лента состоит из секций по три диода, каждая из которых подключается к источнику питания параллельно
Разбивка ленты на секции очень удобна, так как благодаря этому можно отрезать то количество материала, которое необходимо для конкретной цели. Однако для того чтобы не нарушать функциональность, следует придерживаться целостности секции, отрезая, например, по 3, 6, 9 и т. д. светодиодов.
Выбор блока питания для светодиодной ленты Светодиодную ленту можно резать на фрагменты с количеством светодиодов, кратным трём
При правильном подключении проводов к шинам питания на секцию или отрезанный участок ленты начнёт поступать напряжение, которое вызовет прохождение тока по светодиодам. Благодаря особенностям своей конструкции, под воздействием тока светодиоды начнут излучать световой поток (светиться). Стоит отметить, что уровень свечения напрямую зависит от величины тока. При слишком маленьком значении тока диод будет излучать тусклое свечение или вообще не будет светиться, а при слишком высоком — быстро испортится и сгорит. В основном среднее значение тока для диодов, использующихся в светодиодных лентах, составляет от 15 до 20 миллиампер (мА).
Основные критерии выбора
Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:
- Метод преобразования напряжения.
- Принцип охлаждения.
- Исполнение.
- Выходное напряжение.
- Мощность.
- Дополнительный функционал.
Метод преобразования
Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.
Охлаждение
Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.
Такой блок не только шумит, но и является своеобразным пылесосом
Исполнение
От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.
Выходное напряжение
Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.
Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение
Мощность
Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.
На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.
Дополнительные функции
Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.
Меры предосторожности при эксплуатации мощных светодиодов
Чем больше мощность светодиода, тем внимательнее нужно подходить к установке и эксплуатации изделия. Соблюдая несколько правил, вы обезопасите себя от неприятностей.
Во-первых, лента не должна иметь повреждений. Во-вторых, учитывайте электрическую полярность при подключении продукции. В-третьих, опасайтесь несбалансированного падения напряжения, вследствие чего могут повредиться светодиоды. В-четвертых, соединяйте отрезки ленты только параллельно. Последовательное соединение мощных светодиодов может привести к их перегоранию.
Приступить к покупкам
Раздел: Одноцветная
Возврат к списку

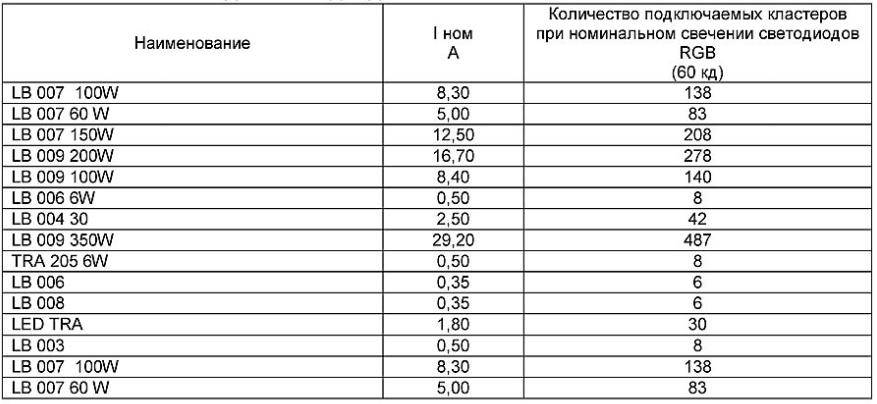

Как подобрать трансформатор для светильников
Содержимое:
Трансформатор это устройство, которое предназначено для преобразования переменного тока одного напряжения в переменный ток другого напряжения. Эти устройства подразделяются на трансформаторы тока, которые питаются от источника тока и трансформаторы напряжения, которые питаются от источника напряжения.
Они, в свою очередь делятся на так называемые понижающие трансформаторы тока или напряжения и понижают значения тока или напряжения до заданных пределов. Понижающие трансформаторы напряжения, как правило, нашли свое применение при подключении электрических светильников. Огромный выбор светильников с галогенными лампами подразумевает использование понижающих трансформаторов. Лампам требуется напряжение в 12 V., а из розетки нам предлагается 220, поэтому применение трансформаторов необходимо для того чтобы светильник не вышел из строя. Трансформаторы могут быть электронными, они применяются для галогенных и светодиодных ламп и электромагнитные необходимые для трековых систем. Использование понижающего трансформатора продлевает срок службы источника освещения, а поверхность, в которую он вмонтирован, не перегревается, тем самым обеспечивая высокий уровень безопасности. Электронные трансформаторы компакты по своим размерам, что позволяет осуществить монтаж в узком пространстве. Огромный выбор понижающих трансформаторов может стать проблемой для неопытного в этом вопросе потребителя. Ведь ошибка в выборе может стать причиной уменьшения яркости освещения, ухудшению работы прибора. Выбирая электронный трансформатор для галогенных ламп, помните об этих параметрах. 1. КПД устройства должен стремиться к единице. 2. Температурные пороги. Чем шире температурный диапазон, в котором может работать трансформатор, тем лучше. Однако при использовании внутри помещений этот параметр не имеет большого значения. 3. Диапазон рабочих напряжений. 4. Мощность. 5. Класс влаго- и пыленепроницаемости. Применение понижающих трансформаторов Понижающие трансформаторы могут найти свое применение в помещениях с повышенной влажностью – ванных комнатах, подвалах, погребах. Благодаря компактности и малому весу трансформатор может быть установлен подвесном потолке, мебельной полке, прикреплен к коробу люстры. Как правило, надежность трансформатора зависит от производителя и, соответственно, цены на изделие. Качественные трансформаторы имеют защиту от короткого замыкания, перегрева, обладают устройством плавного пуска ламп. Для того чтобы правильно подобрать необходимую вам мощность трансформатора, нужно сложить мощности подключаемых к нему ламп (в w) с 10% запасом. Например, если у нас есть 5 лампочек по 20w, то идеальным вариантом для вас будет трансформатор с мощностью 110-115 w
Обратите внимание на то, что превышать номинальную нагрузку трансформатора и нагружать более чем на 90% категорически запрещается. Разделите лампы на группы и к каждой из них установите свой трансформатор
Расчет блока питания для светодиодной ленты
При монтаже светодиодного освещения обычно возникает ряд актуальных вопросов: какой потребляемый ток светодиодной полосы, как рассчитать блок питания для светодиодов, как рассчитать драйвера для неизвестной ленты, если на ней не указана потребляемая мощность? Для правильного расчёта используем следующую таблицу с номинальными параметрами популярных матриц.

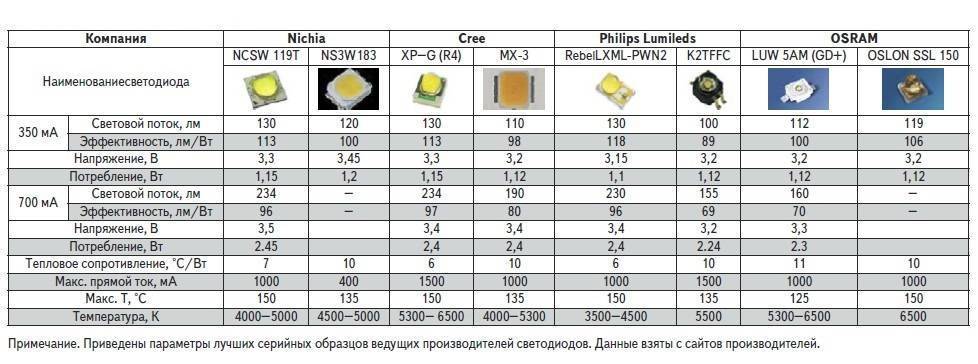

Таблица популярных smd светодиодов, характеристики
Расчет параметров питания светодиодной ленты

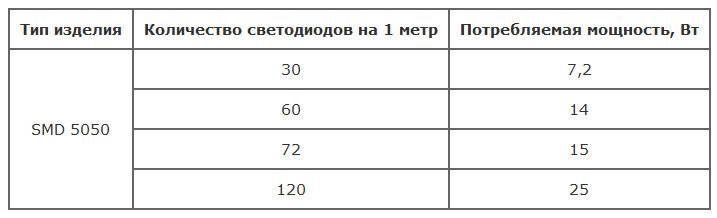

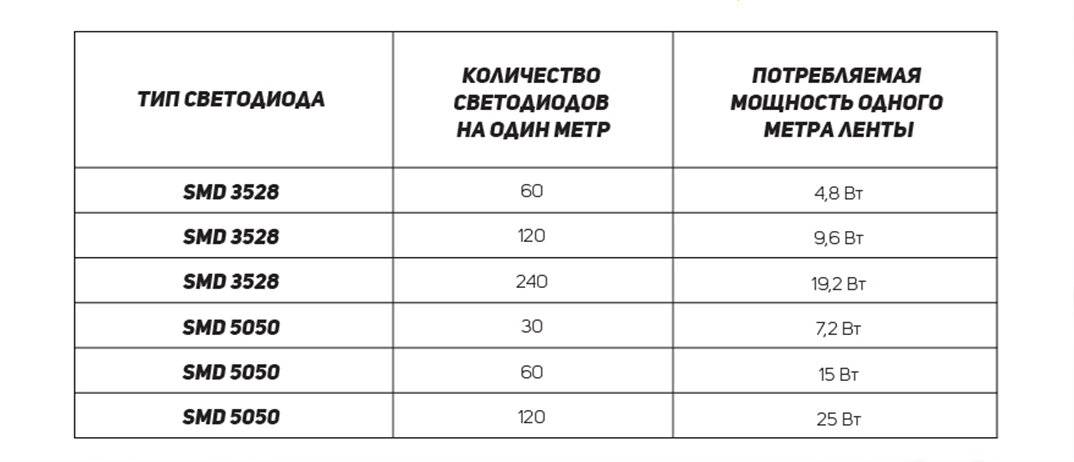

Лента различается количеством smd матриц на погонный метр. В продаже существуют варианты на 30, 60, 120 матриц на погонный метр. В зависимости от применяемых светодиодных матриц, номинальная мощность источника электричества для светодиодной ленты будет отличаться.
| Тип smd матрицы | Количество светодиодов на погонный метр | Мощность потребляемая 1м/5м ленты, Вт | Необходимая сила тока, А на 1м/5м |
| 3528 | 30 | 3,3/16,5 | 0,27/1,35 |
| 60 | 6,6/33 | 0,55/2,7 | |
| 120 | 13,2/66 | 1,1/5,5 | |
| 5050 | 30 | 9/45 | 0,75/3,75 |
| 60 | 18/90 | 1,5/7,5 | |
| 120 | 36/180 | 3/15 | |
| 5630 | 30 | 15/75 | 1,25/6,25 |
| 60 | 30/150 | 2,5/12,5 | |
| 120 | 60/300 | 5/25 |
Какой БП выбрать?
Естественное желание каждого человека – минимизировать свои финансовые затраты. Но экономия должна быть целесообразной и оправданной. Сравним несколько вариантов:
| БП | OEM DC12 12W 1А | OEM DC12 36W 2А | OEM DC12 120W 10А | OEM DC12 360W 30А |
| Внешний вид | ||||
| Мощность, Вт | 12 | 36 | 120 | 360 |
| Сила тока, А | 1 | 2 | 10 | 30 |
| Тип охлаждения | Пассивное | Пассивное | Пассивное | Активное |
| Материал корпуса | Пластик | Пластик | Металл | Металл |
| Цена, у.е | 1,8 | 5,2 | 10,5 | 21 |
| Цена за 1 Вт, у.е | 0,15 | 0,14 | 0,08 | 0,058 |
Как видите, чем сильнее блок питания, тем дешевле у него фактическая себестоимость ватта. На первый взгляд наиболее соблазнительно смотрится приобретение единственного достаточно мощного блока питания. Расчет мощности трансформатора для светодиодной ленты делается с запасом около 30%.
Не стоит забывать, что абсолютно любой прибор обладает довольно неприятным свойством неожиданно выходить из строя в самый неподходящий момент. При наступлении подобного форс-мажора вы формально останетесь без освещения. Наиболее рационально, в случае монтажа подсветки в комнате, запитывать участки от двух — трёх самостоятельных источников.

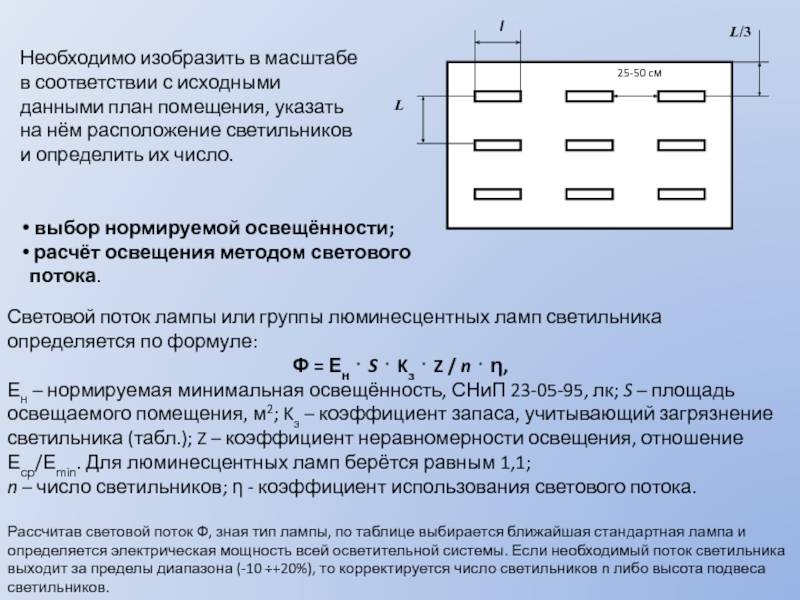

Рассчитываем мощность блока питания для светодиодной ленты
Ради примера, возьмем гостевую комнату площадью 18 квадратных метров (3 х 6 метров). Периметр помещения составит 18 метров. Нам потребуется источник светодиодного освещения с суммарной яркостью свечения 350 люмен/м.п (расчет яркости проводим исходя из рекомендованных уровней освещения), для примера возьмём smd 3528 60led с номинальной яркостью 360 lm/м.п. Общая мощность этой ленты на весь периметр помещения будет:
У разных производителей яркость носителя может значительно отличаться, соответственно и лента в вашей ситуации может потребоваться немного другая, расчёт мощности светодиодной ленты желательно производить по паспортным данным от производителя. С резервом прочности нам понадобится аппарат рассчитанный на 150 Вт.
При использовании нескольких источников тока разбиваем всю длину ленты на три участка, учитывая, что стандартная катушка пятиметровая. Получаем два сегмента по пять метров, 33 Вт и один участок восемь метров на 53 Вт. Блоки питания потребуются на 40 и 70 Вт соответственно.

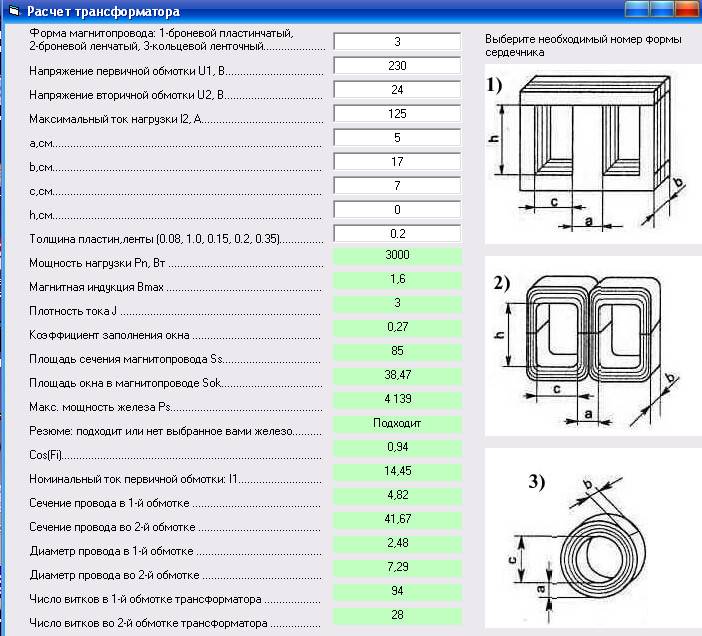

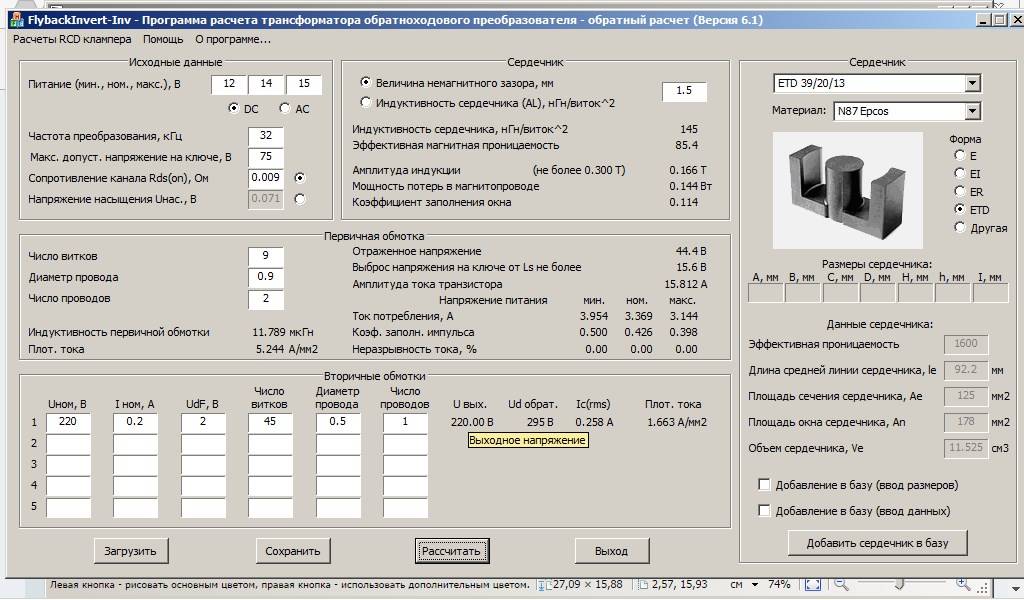

Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ?
Эта тема возникла в связи с написанием статьи о самодельном усилителе низкой частоты. Хотел продолжить повествование, рассказав о блоке питания и добавив ссылку на какую-нибудь популярную статью о перемотке трансформаторов, но не нашёл простого понятного описания. Что ж поделаешь, всё нужно делать самому. https://oldoctober.com/
В этом опусе я расскажу, на примере своей конструкции, как рассчитать и намотать силовой трансформатор для УНЧ. Все расчёты сделаны по упрощённой методике, так как в подавляющем большинстве случаев, радиолюбители используют уже готовые трансформаторы. Статья рассчитана на начинающих радиолюбителей.
Как определить необходимую мощность силового трансформатора для питания УНЧ?
Я решил собрать простой усилитель мощностью 8-10 Ватт в канале, на самых дешёвых микросхемах, которые только удалось найти на местном радиорынке. Ими оказались – TDA2030 ценой всего по 0,38$.
Предполагаемая мощность в нагрузке должна составить 8-10 Ватт в канале:
10 * 2 = 20W
КПД микросхемы TDA2030 по даташиту (datasheet) – 65%.
20 / 0,65 = 31W
Я подобрал трансформатор с витым броневым магнитопроводом, так что, КПД можно принять равным – 90%.https://oldoctober.com/
31 / 0,9 = 34W

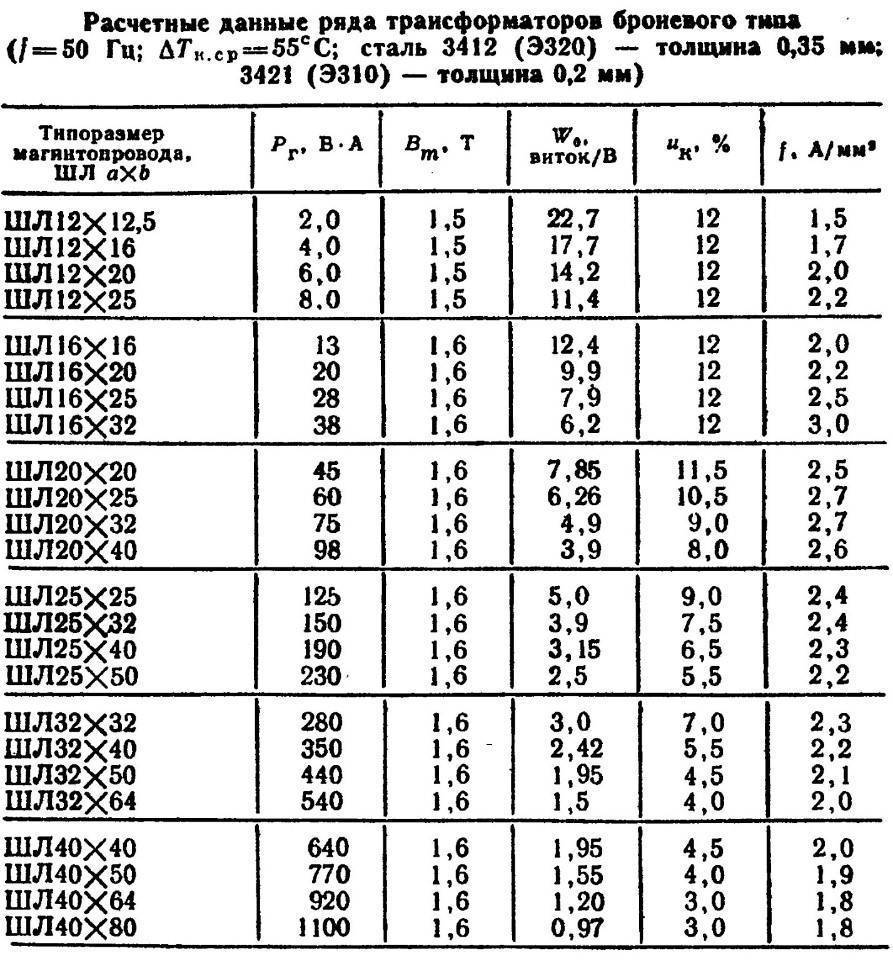

Приблизительно оценить КПД трансформатора можно по таблице
| Мощность трансформатора (Вт) | КПД трансформатора (%) | |||
| Броневой штампованный | Броневой витой | Стержневой витой | Кольцевой | |
| 5-10 | 60 | 65 | 65 | 70 |
| 10-50 | 80 | 90 | 90 | 90 |
| 50-150 | 85 | 93 | 93 | 95 |
| 150-300 | 90 | 95 | 95 | 96 |
| 300-1000 | 95 | 96 | 96 | 96 |
Значит, понадобится сетевой трансформатор мощностью около 30-40 Ватт. Такой трансформатор должен весить около килограмма или чуть больше, что, на мой взгляд, прибавит моему мини усилителю устойчивости и он не будет «бегать» за шнурами.
№2. Виды светодиодных лент: один цвет или несколько?
По типу свечения выделяют два типа лент: SMD (одноцветные) и RGB (многоцветные). Какую светодиодную ленту лучше выбрать, так однозначно и не скажешь – все зависит от интерьерной задумки, задач освещения и бюджета.
Одноцветные ленты (SMD)
Такая лента может давать световой поток только одного оттенка. Что за цвет это будет, зависит от того, какие кристаллы установлены. Ленты с кристаллами белого цвета (W) стоят дешевле всего, с кристаллами синего (B), красного (R) и зеленого (G) цветов обойдутся чуть дороже. Еще дороже будут стоить ленты, дающие промежуточные оттенки, например, фиолетовый, оранжевый, бирюзовый или розовый. Такое свечение получают путем нанесения на кристалл люминифиора, или же путем установки в одном светодиоде кристаллов разных цветов и их одновременной работы. Если ленты стандартных цветов продаются даже в небольших магазинах, то специфические оттенки придется еще поискать, да и светить они будут не так ярко.
Цветные ленты используют в качестве декоративной подсветки, так как света от них будет меньше, а вот белую ленту вполне можно использовать в качестве рабочего освещения, например, для подсветки рабочей зоны на кухне. Однако, белый белому рознь
Почему-то мало кто обращает внимание на цветовую температуру, в зависимости от которой выделяют три группы белого цвета:
- теплый белый с температурой 2700 К и ниже;
- нейтральный белый, до 4000-4500 К;
- холодный белый, 6000 К и выше.
Для подсветки ванной комнаты, рабочих зон лучше выбирать нейтральный белый свет. По идее, можно взять и холодный белый, но тогда кухня или ванна рискуют превратиться в операционную. Для жилой зоны лучше взять ленту теплого белого цвета, который привносит в помещение уют.
Также обратите внимание на такой показатель, как точность воспроизведения цвета (CRI). Надо брать ленту с CRI > 70, а еще лучше с CRI > 90, иначе цвета продуктов, предметов мебели и декора, и даже лиц домочадцев могут сильно искажаться. Для подключения монохромной ленты понадобится лишь адаптер питания – никакое дополнительное оборудование докупать не придется
Главное, только правильно определиться с оттенком
Для подключения монохромной ленты понадобится лишь адаптер питания – никакое дополнительное оборудование докупать не придется. Главное, только правильно определиться с оттенком.
Многоцветные ленты (RGB)
Зачем же выбирать ленту какого-то одного цвета, если есть возможность взять ту, которая сможет менять оттенок в зависимости от вашего настроения? Многоцветные ленты умеют выдавать сразу несколько разных цветов за счет того, что они получают светодиоды с тремя кристаллами: красным (R), зеленым (G) и синим (B). Первые буквы этих цветов и дали названия ленте – RGB.
Разные оттенки получаются благодаря свечению трех кристаллов с различной интенсивностью – их излучение как бы смешивается, и в итоге образует необходимый оттенок. Правда, такая лента не способна светить чистым белым светом, а если он необходим, то берите лучше изделие, которое дополнительно оснащается кристаллами белого свечения (W). Эти ленты иногда еще называют WRGB.
Оттенок свечения, его интенсивность и яркость определяется сигналом от RGB-контроллера, который становится обязательным элементом при подключении светодиодной ленты такого типа. Благодаря ему возможна реализация таких эффектов, как бегущая дорожка, попеременная смена оттенков, мерцание и т.д. Прям как гирлянда!
Многоцветные ленты в 2-3 раза дороже монохромных и не могут использоваться в качестве основного освещения ввиду пониженной яркости свечения. Почему цветная лента дает меньше света? Все просто, ведь каждый диод состоит из трех небольших кристаллов, светит обычно всего один, или два-три, но не на всю мощность (в зависимости от выбранного режима). Даже если будут работать одновременно все три кристалла, причем во всю силу, то свет все равно получится менее ярким, чем от одноцветной ленты, где в каждом светодиоде находится один большой кристалл.
Возможность менять цвет подсветки кажется весомым преимуществом, но на деле чаще всего оказывается, что такая игрушка надоедает через пару недель. Пользователь останавливается на одном оттенке и успокаивается.
