Подключение дифавтомата: схема подключения с заземлением и без заземления

Будет ли работать УЗО без заземления

Работа защитного устройства в двухпроводной сети происходит в особых условиях. Поэтому у многих хозяев возникает вопрос, сработает ли УЗО без заземления и обеспечит ли защиту от поражения электротоком? Для того чтобы получить ответ, необходимо проследить весь механизм срабатывания. При наступлении пробоя на корпус оборудования, мгновенного срабатывания УЗО не произойдет, поскольку заземление отсутствует и токовой утечке нет пути для дальнейшего прохождения. Одновременно, на корпусе прибора образуется потенциал, опасный для здоровья и жизни человека.

В момент касания корпуса, путь токовой утечки на землю будет проходить через человеческое тело. Через определенный промежуток времени значение тока станет равным порогу срабатывания УЗО и лишь тогда произойдет отключение с прекращением подачи тока на неисправный прибор. Время нахождения человека под воздействием тока будет зависеть от уставки срабатывания защитного устройства. Несмотря на довольно быстрое отключение, этого вполне хватает для получения серьезной электротравмы. При наличии заземления УЗО сработало бы сразу же после утечки тока и отключило бы прибор еще до соприкосновения с ним человека.

Таким образом, УЗО без заземления может быть подключено, однако такая схема не гарантирует 100-процентную безопасность. Тем не менее, в домах старой постройки все еще используются двухпроводные сети, а их переоборудование на более современные трехпроводные сети не всегда возможно с технической точки зрения. Поэтому во многих случаях УЗО является единственным вариантом защиты людей и бытовой техники. При использовании схем без заземления вместе с устройствами защитного отключения должны обязательно устанавливаться автоматические выключатели, отключающие сеть при перегрузках и коротких замыканиях.

Как подключить УЗО в квартире без заземления – Схема №1

Единственное защитное устройство устанавливается на входе и охватывает своим действием всю проводку, имеющуюся в квартире. В распределительный щиток напряжение поступает через вводный кабель. Далее оно подходит к двухполюсному автомату, а затем – к УЗО. После этого выполняется установка автоматов на отходящие линии.

Существенным плюсом считается низка стоимость такой схемы из-за применения только одного защитного устройства. Все приборы могут быть компактно размещены даже в небольшом распределительном щитке. Но, существенным недостатком подобного отключения будет срабатывание УЗО при утечках тока, в результате чего окажется обесточенной вся квартира.

Схема №2

Работа УЗО без заземления может осуществляться еще по одной схеме. В этом случае защитные устройства устанавливаются не только на входе, но и на каждой отходящей ветви. Вводное УЗО монтируется так же, как и в предыдущем варианте, а все остальные устанавливаются после автоматов, защищающих отходящие линии. Общее количество защитных устройств будет зависеть от конкретной конфигурации домашней сети. Нередко к защите отдельно подключаются водонагреватели, электроплиты, посудомоечные и стиральные машины.

Таким образом, при токовой утечке на какой-либо линии, произойдет срабатывание УЗО, установленного именно на этой линии. То есть на всех остальных участках квартиры напряжение не исчезнет, и остальное оборудование продолжит свою работу. Единственным недостатком данной схемы являются большие размеры распределительного щитка, необходимого для размещения большого количества УЗО и автоматов. Кроме того, сами защитные устройства стоят недешево.

Нередко возникает вопрос о необходимости установки вводного УЗО, если обеспечена защита каждой линии. Дело в том, что отходящее защитное устройство может по той или иной причине не сработать при токовой утечке. В этом случае вводное УЗО служит страховкой и через определенное время отключит всю сеть.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

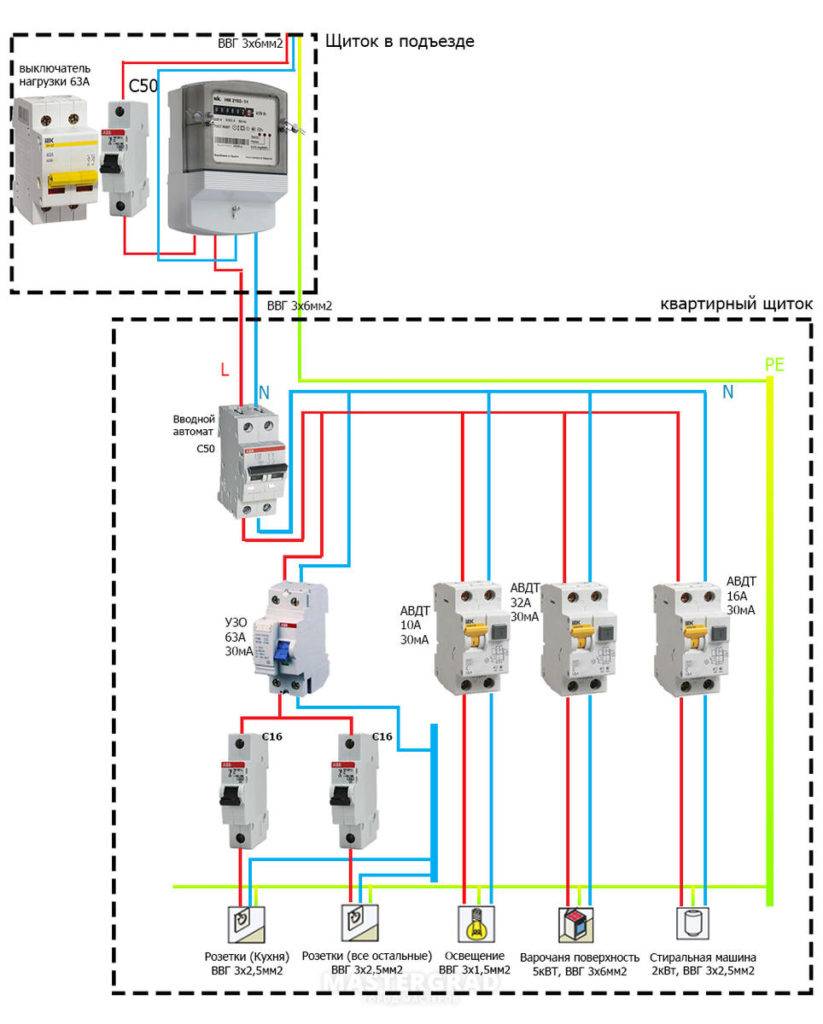

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

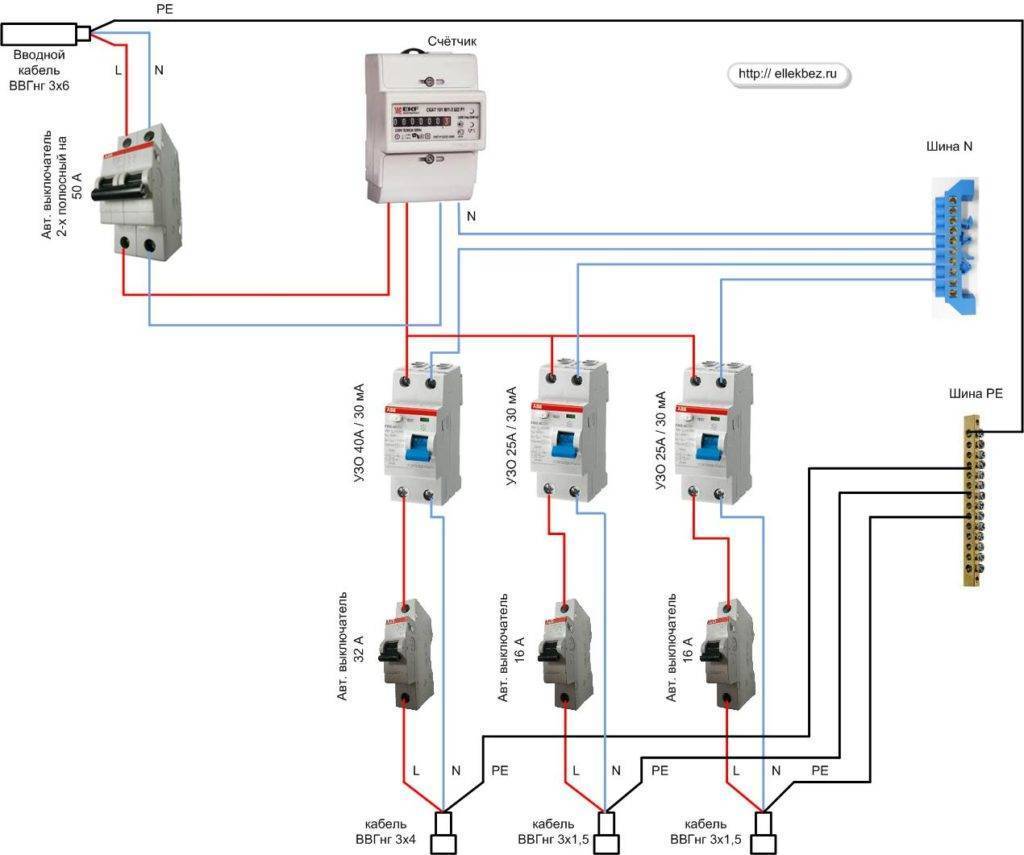

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Способы монтажа

Электрическая проводка в большинстве квартир бывает однофазной на 220 В, заземление может присутствовать, а может, нет. Существует два варианта установки дифавтомата:

  • после счетчика (или перед ним) на всю квартиру (дом);
  • на каждую группу потребителей в отдельности.

Фазовый и нулевой провода подключаются от того участка цепи, которую дифавтомат защищает. К верхним клеммам подключают провода, подающие питание, к нижним – провода, идущие к нагрузке. Провод заземления идет отдельно и соединяется с шиной, к которой подключены провода заземления от всех групп электропроводки.

Первый способ состоит в том, что устанавливают один однофазный дифавтомат в квартире или частном доме. Он будет защищать сразу всю электропроводку.

Если он устанавливается перед счетчиком, то должен быть опломбирован вместе с ним. Минус такового подключения – крайне сложно идентифицировать поломку, в случае срабатывания дифавтомата. Необходимо будет просканировать всю имеющуюся проводку после точки входа.

Если квартира трёх или четырёхкомнатная, объём работы получится довольно большой. К тому же это вызывает неудобство, ведь все электроприборы на протяжении осмотра перестают работать.

Вторая схема подключения дифавтомата более удобна. Можно установить на каждую группу потребителей по одному однофазному дифавтомату или же применить дифференциальный автомат только к той группе, которая требует особой защиты, что к тому же практично.

В большинстве случаев так и делают. Дифавтомат подводят к группе, защищающей ванную комнату или какие-либо мощные приборы, в ней находящиеся.

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно. придерживаясь простого порядка действий.

Практически в каждом доме есть в наличии микроволновая печь

Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт

Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

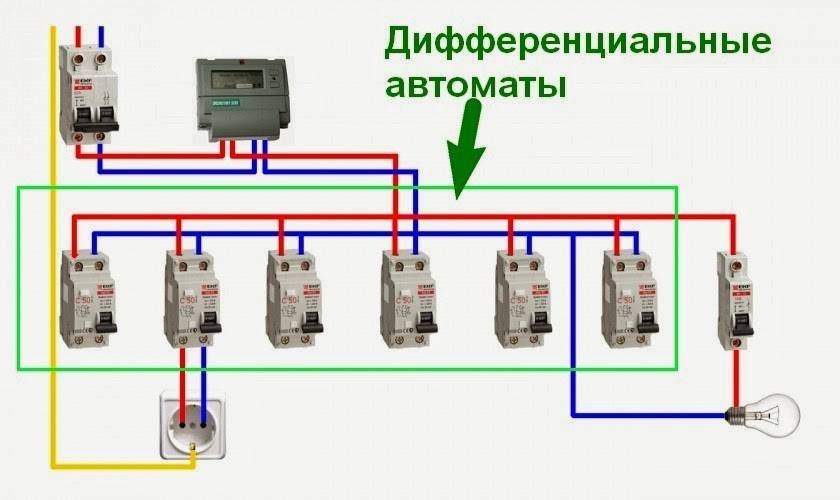

Схемы подключения


Дифавтомат на вводе

Вне зависимости от схемы подключение автоматов производится на фазу или нейтраль только той цепи, для защиты которой они нужны.

АВДТ на вводе

Прибор устанавливается в щиток и защищает ответвления проводки и группы, к которым подкинут. Вводный автомат нужно подбирать с учетом мощности и рабочих особенностей сети. Вначале ставится счетчик, а потом аппарат. Все электроконтуры подводятся на выход АВДТ. Для каждой цепи монтируется индивидуальный концевой выключатель.

Токовую нагрузку требуется подбирать с учетом мощности единовременно включенной бытовой техники и параметрами электрического счетчика. Автомат должен срабатывать раньше, чем предохранитель учетного устройства.

Данное соединение имеет несколько плюсов:

  • экономия средств на покупку одного прибора;
  • компактность щитка – автомат не занимает много места.

Недостатки подключения – длительный поиск неисправной ветки, причины сбоя и полное обесточивание помещения при проблемах.

Двухуровневое подсоединение


Двухуровневое подключение

Подключить к разветвленной сети автомат нужно поярусно. На первом уровне после счетчика ставится АВДТ – через него проходит основная нагрузка. Выходные кабели подкидываются на автоматы по количеству контуров помещения.

На втором уровне можно подсоединить маломощные устройства с минимальным порогом токовой утечки. Отдельный контур понадобится выделить под стиральный прибор, джакузи, душевую кабинку с электроподогревом.

Двухуровневая система имеет несколько преимуществ:

  • безопасность – сеть защищена от перепадов напряжения и короткого замыкания;
  • надежность – аппарат первого уровня дублирует работу последующих УЗО и выключает энергию одновременно с ними;
  • быстрое обнаружение неисправного участка;
  • обесточивание только одного помещения на время ремонта;
  • возможность реализации при многоконтурной разветвленной линии.

Минус схемы – затраты на приобретение дифавтоматов и поиск места для их монтажа.

Одноуровневый тип подключения

Подсоединение похоже на одноуровневое с разницей в том, что общий аппарат не ставится. Для упорядочивания кабелей и простоты монтажных работ используется коммутационная шина. Недостаток способа заключается в отсутствии дублирующего прибора с дополнительной защиты.

Монтаж дифавтоматов без заземления

В домах старой застройки заземление не предусматривалось, поэтому на сегодняшний день существуют риски поражения током жильцов и поломок техники.

Особенность подключения защитного дифавтомата к незаземленной однофазной или трехфазной сети заключается в функциональной замене устройством провода земли. После обнаружения токовой утечки происходит быстрый разрыв цепи. Прибор обеспечивает дополнительную защиту бытовой техники от влияний перепадов напряжения или коротких замыканий.

Особенности схемы для трехфазной линии


Трехфазная сеть с напряжением 380 В организуется в магазинах, гаражах, промышленных помещениях. Чтобы правильно и быстро подключить защитный дифавтомат, необходимо учитывать алгоритм для линии в 220 В.

Подсоединение проводов осуществляется зажимными клеммами по маркировкам на корпусе прибора:

  • фазный провод обозначается буквой L;
  • нейтральный кабель маркируется как N;
  • для обозначения подводящего проводника используется цифра 1;
  • отводящий провод обозначается цифрой 2.

Нюансы установки селективных моделей


Селективный дифференциальный автомат

Применение селективного дифавтомата как основного устройства допустимо только в двухуровневой схеме. Аппарат с маркировкой S имеет большее время срабатывания и деактивирует приборы второго уровня без отключения линии.

Селективные приборы могут подключаться так:

  • ток утечки фиксируется автоматами двух уровней, срабатывающими по принципу случайности;
  • если время срабатывания основного АВДТ больше, аппарат второго уровня срабатывает в первую очередь;
  • при поломке обесточивается один контур, остальная линия находится под напряжением.

Схемы подключения разных приборов

После того как разобрались в вопросе, как работает УЗО и дифавтомат, можно начать разбираться со схемами. Начнем со схемы подключения двухполюсного прибора

И сразу же обратите внимание на нижний рисунок, где четко обозначены входные клеммы и выходные

Хотелось бы отметить, что на защитных устройствах есть специальная кнопка тестирования, обозначенная буквой «Т». С ее помощью можно проверить, как работает УЗО, правильно или нет.

Итак, схема подключения этого прибора производится через три клеммы (контакта):

  • фаза;
  • ноль;
  • тестирование.

То есть, получается так, если где-то в цепи появился ток утечки, то размыкаются именно эти контакты. Выходные клеммы в данном случае не работают, как контакты.

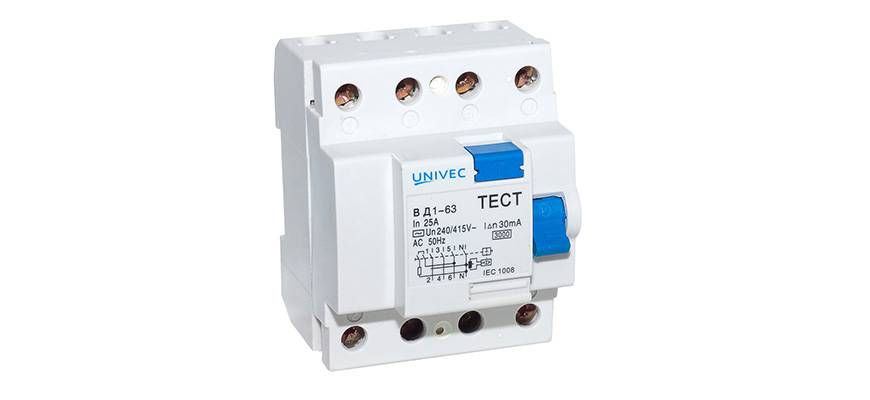

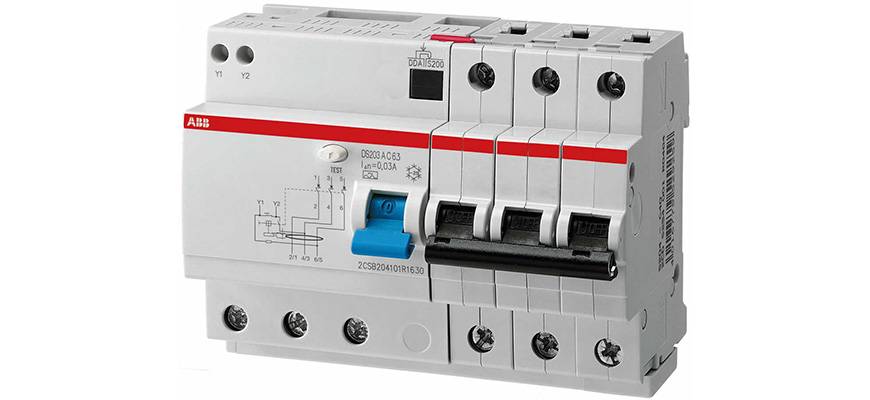

Что касается трехфазной сети, куда подключается четырехполюсной прибор, то схема будет выглядеть, как на нижнем рисунке.

По сути, это предыдущая схема, где в обязательном порядке должна соблюдаться полярность соединения фазы и нуля. При этом с четным клеммам подключаются выходные контуры, к нечетным входные.

Схема соединения трехфазного защитного прибора к трем однофазным сетям

Этот тип подключения будет работать только в том случае, если у трех однофазных систем проведен один контур в нейтралью. Очень удобный вариант в том плане, что для трех отдельных схем используется всего лишь один дифференциальный автомат или УЗО. Основная задача установщика – найти подходящее место монтажа, где можно было бы соединить одной шиной нейтраль и развести ее по контурам на три системы.

Вот эта схема ниже:

Кстати, если в сеть установлен электродвигатель, который работает без нейтрали, то защитный прибор можно подключить, не используя нулевую клемму. Правда, при этом кнопка тестирования работать не будет, что не всегда удобно. Но это частный вариант, используемый достаточно редко. В этом случае оптимальный вариант – это установка в схему электромагнитных устройств с механическим расцепителем.

Можно ли подключить трехфазное защитное устройство в однофазную сеть

В принципе, никаких проблем здесь нет. Правда, метод этот не самый рациональный. Им чаще всего пользуются в том случае, если к однофазной сети подключаются последовательно еще две однофазные сети. То есть, УЗО или дифавтомат монтируются в первую сеть через одну фазу, к нему же подключаются еще две через остальные клеммы.

Почему подключение дифавтомата в однофазной сети без заземления может работать не корректно и надо ли его ставить

С советских времен бытовая проводка всех старых зданий работает по системе заземления TN-C.

Она основана на том, что в квартирах прокладывались не три, а всего два провода для работы электрических приборов. При передаче электроэнергии по кабельным и воздушным ЛЭП тоже не создавалась магистраль для защитного отключения.

При этом экономили на материалах и времени выполнения монтажных работ.

Для обеспечения безопасности в некоторых случаях использовали зануление или применяли разделительные трансформаторы в помещениях повышенной опасности и рисками получения электротравм.

Система заземления TN-C все еще действует в большинстве жилых зданий нашего государства. Ее опасность состоит в том, что при пробое изоляции бытового прибора, например, стиральной машины опасный потенциал фазы проникает на корпус и никуда не стекает.

Стиралка стоит на диэлектрическом полу, изолирована от земли. Когда человек, имеющий контакт с контуром заземления, случайно дотронется до ее корпуса, то через его тело начнет стекать опасный аварийный ток к нейтрали трансформаторной подстанции.

Отключит ли его автоматический вводной выключатель — еще тот вопрос, на который нет однозначного ответа. Да, если и отключит, то неприятностей хватит с избытком.

Теперь разберем ситуацию, что происходит, если к системе TN-C в квартирный щиток дополнительно подключен дифференциальный автомат или УЗО.

При пробое изоляции и проникновении потенциала фазы на корпус ток утечки может и не возникнуть из-за высокого диэлектрического сопротивления корпуса. Это худший случай. А в лучшей ситуации диф орган его почувствует и отключит напряжение.

Разбираем дальше опасную ситуацию, когда уставка дифавтомата не обеспечивает отключение создавшегося аварийного режима. Представим, что человек притронулся к корпусу с потенциалом фазы и через его тело пошел ток замыкания на землю.

В этом случае подключение дифавтомата к сети TN-C однозначно оправданно. Он почувствует утечки и отключит питание, чем спасет человека от дальнейшего воздействия опасного тока.

Только здесь пострадавший какое-то время будет находиться под напряжением. Этот период связан с техническими возможностями защитного модуля. Ему требуется:

  • выявить момент возникновения стекания тока фазы на контур земли;
  • обработать информацию логической схемой;
  • отключить питание разрывом силового контакта.

Суммарное время всех этих необходимых процессов происходит не мгновенно, а занимает порядка двух периодов синусоиды, зависит от конструкции защитного модуля и степени его быстродействия.

Опять же надо понимать, что самые быстрые и надежные защиты дешево стоить не могут по определению.

Выполняя подключение дифавтомата в однофазной сети без заземления, мы полностью не исключаем риски попадания человека под действие электрического тока во время возникновения аварийной ситуации. Однако защитный диф орган резко ограничивает время протекания аварийного процесса.

Приходим к простому выводу.

Дифференциальный автоматический выключатель, установленный в бытовой проводке, работающей по системе заземления TN-C, способен спасти жизнь человека и уменьшить вредное воздействие электрического тока.

Как вы будете решать этот вопрос: ставить дополнительный модуль защиты в старую проводку или не пользоваться им зависит только от вас. Никто из посторонних людей не станет заботиться о вашей судьбе.

На всякий случай рекомендую посмотреть видеоролик владельца Советы электрика, в котором он наглядно объясняет, как УЗО работает без заземления и стоит ли его использовать в системе электроснабжения по схеме TN-C.

УЗО-Де

В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.

УЗО-Де обладает следующими достоинствами:

  • компактностью;
  • высокой чувствительностью;
  • помехоустойчивостью;
  • способностью реакции на ток смещения, независимо от заявления;
  • быстродействием в один полупериод 50 Гц (т.е. 20 мс).

Недостатками же такого устройства являются:

  • высокая стоимость;
  • собственное энергопотребление, пусть и ничтожное;
  • склонность к отказам за счет перебоев в работе электроники.

7 Особенности монтажа автоматических выключателей в электросети

От способа подключения и конкретной схемы зависят многие основные аспекты, касающиеся выбора электротехнического оборудования. После этого следует переходить к установочным работам в соответствии с требованиями техники безопасности. Несмотря на то, что дифавтомат играет важную роль, его подсоединение не вызывает особых трудностей.

Необходимо следовать следующей инструкции для правильного подключения:

  1. Проверьте само устройство на предмет повреждений, потому что трещины и поломки могут привести к проблемам в дальнейшем.
  2. Предварительно обесточьте дом, убедитесь в том, что напряжение на проводах отсутствует (с помощью мультиметра или индикаторной отвёртки).
  3. Прикрепите коробку с DIN-рейкой в горизонтальном положении (воспользуйтесь уровнем для точности).
  4. Вытащите подключаемые жилы и зачистите изоляционную защиту на концах (используйте специальный инструмент, чтобы не нарушить целостность самой жилы).
  5. Фазные и нулевые проводники подключаются к специальным разъёмам, обозначенным на корпусе дифференциального автомата (крепление осуществляется сверху).
  6. Верните питание, проверьте корректность работы подключённых устройств.

Фактически задача сводится к тому, что к разъёмам на дифавтомате должно быть подсоединено несколько проводов. Вводные жилы L и N не должны быть снизу корпуса, а нулевой провод не нужно соединять с остальными нулями, потому что в этом случае могут происходить ложные срабатывания.

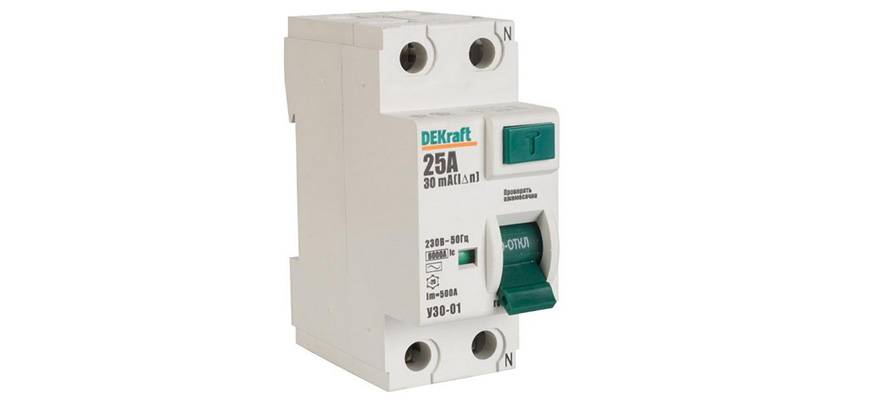

Что такое УЗО и принцип работы

УЗО обнаруживает утечку тока и отключает обслуживаемый участок от сети при превышении порогового значения. Главным элементом аппарата является дифференциальный трансформатор, 1-фазная версия которого состоит из 3 катушек. Первая включается в фазу, вторая — в нейтраль. Провода подводятся так, чтобы токи в катушках имели противоположное направление.

Возможны следующие случаи:

  1. Токи в обмотках равны. Это наблюдается при отсутствии утечек. Создаваемые катушками магнитные поля взаимно уничтожаются.
  2. Токи отличаются. Это происходит при утечке, разницу называют дифференциальным током. Магнитное поле одной из катушек уничтожается не полностью и наводит ЭДС в третьей катушке трансформатора. Это приводит к срабатыванию реле, размыкающего контакты.

Области применения

Через прибор защитного отключения запитывают электроприемники, потенциально опасные для пользователя. К ним относят:

  • розетки;
  • приборы с металлическим корпусом, расположенные в пределах досягаемости.

Через прибор запитывают розетки.

Таким образом, внутренний блок кондиционера допускается подключать без УЗО, поскольку он имеет пластиковую оболочку и расположен высоко.

Для бойлера и стиральной машины аппарат необходим независимо от материала корпуса. В случае пробоя изоляции произойдет замыкание фазы на воду, что с большой вероятностью может привести к электротравме пользователя.

Разновидности

Аппараты делят на виды по нескольким признакам:

  • чувствительности (пороговой величине утечки);
  • роду тока;
  • энергозависимости;
  • задержке срабатывания;
  • конструкции.

В зависимости от чувствительности различают следующие типы:

  • защищающие от электротравмы;
  • противопожарные.

Аппараты делят на виды по чувствительности и роду тока.

У первых чувствительность устанавливают с учетом того факта, что опасным для человека является ампераж в 50 мА. Есть 2 вида:

  1. На 10 мА. Используются для подключения потребителей в помещениях с повышенной влажностью (санузлах, кухнях, бассейнах и т.д.).
  2. На 30 мА. Для потребителей с нормальными условиями эксплуатации.

Аппараты на 6 мА соответствуют европейским и американским стандартам.

Противопожарные устройства по величине утечки делятся на 3 вида (мА):

  • 100;
  • 300;
  • 500.

По роду тока утечки УЗО подразделяются на классы:

  1. АС — только переменный. Через них подключают холодильники, «теплые полы», конвекторы, водонагреватели и т.п.
  2. А — переменный и выпрямленный (пульсирующий). Для приборов, управляемых электроникой (имеют импульсные блоки питания или выпрямители). К ним относятся компьютеры, телевизоры, стиральные и посудомоечные машины, микроволновки.
  3. В — переменный, выпрямленный и постоянный. Применяются только в промышленности.

УЗО бывают электромеханическими и электронными.

По энергозависимости различают 2 типа:

  • электромеханические;
  • электронные.

Вторые оснащены усилителем, повышающим интенсивность сигнала от управляющей катушки. Это позволяет уменьшить габариты дифтрансформатора.

По типу срабатывания приборы делятся на функционирующие:

  1. Без задержки. Время срабатывания составляет 0,02-0,03 секунд.
  2. С задержкой — G. Отключаются в течение 0,06-0,08 секунд.
  3. С большой задержкой — S. Время срабатывания увеличено до 0,15-0,5 секунд.

Конструктивно аппараты делятся на одно- и трехфазные.

Отличия от дифавтомата

Дифавтомат отключает цепь при:

  • утечке тока;
  • перегрузке и коротком замыкании.

Дифавтомат отключает цепь при перегрузке и коротком замыкании.

Таким образом, данное устройство представляет собой 2 в одном: УЗО + автоматический выключатель. Рекомендуется выбирать модель со специальными флажками, показывающими причину срабатывания. Без этого усложняется поиск неисправности.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Как подключить своими руками?

Существуют разные способы установки дифавтомата:

  • с заземлением;
  • без заземления.

Первый способ используют практически повсеместно, он считается надежным и безопасным. В таком случае проводник от дифавтомата будет проведен к земле, человек не сможет пострадать от воздействия электрического тока. Как и зачем подключить дифавтомат без заземления? Схема не отличается от подключения с заземлением. Сам дифавтомат и исполнит данную функцию.

Вообще, без заземления устанавливать не рекомендуется. Используют этот метод в старых домах. Там (по проектам) используется однофазная сеть без наличия заземления.

Автомат подключают по схеме: счетчик – автомат – потребитель.

Так выглядит схема подключения дифавтомата к однофазной сети

Практически же подключение дифавтомата в однофазной сети происходит:

  • селективно;
  • неселективно.

Селективно – автомат в случае ЧП отключит часть сети. Неселективно – автомат в случае ЧП отключит всю сеть целиком.

Поэтапно процесс установки оборудования выглядит так:

  • осмотрите дифавтомат на предмет дефектов, если они есть, эксплуатировать оборудование нельзя;
  • необходимо отключить электрическую энергию в квартире ( доме, на даче);
  • надо проверить, осталось ли напряжение. Сделать это можно посредством индикаторной отвертки;

Если ток есть, то индикаторная отвертка сигнализирует об этом

  • берем оборудование, закрепляем его на дин-рейке – это металлический профиль, который применяется в электротехнике. Выступает крепежным материалом;
  • проводные жилы должны быть очищены с помощью специального инструмента;
  • ноль и фаза подключаются в разъемы на автомате. Они размечены соответственно;
  • включите электрическую энергию;
  • убедитесь в работоспособности установленного устройства.

Схема подключения дифавтомата в щитке

УЗО-Е (емкостные)

Емкостные УЗО (или УЗО-Е) — это первая попытка создать бытовые УЗО. Они обладают высокой чувствительностью в считанные доли мкА. Выпускаются и по сей день, в том числе мгновенно срабатывающими и равнодушными к заземлению. Однако такие устройства имеют один, зато принципиальный недостаток: поток электронов утечки в них — это следствие возникновения электромагнитного поля, а не его причина. И значит будет наблюдаться высокая чувствительность к любым помехам, вплоть до заискрившего на улице трамвая. Именно поэтому УЗО-Е используются сегодня крайне редко и лишь для защиты специального оборудования и/или для индикации прикосновения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
