Самогреющий кабель для водопровода: как утепляем водопровод с помощью греющего кабеля

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

  • конструктивные особенности;
  • тип внешней изоляции;
  • температурный класс;
  • сечение водопроводной трубы;
  • мощность;
  • производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм. Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м

Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность. Специалисты рекомендуют ориентироваться на следующие параметры:

Специалисты рекомендуют ориентироваться на следующие параметры:

  • диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
  • 2,5-4 см — 16 Вт/м;
  • 4-6 см — 24 Вт/м;
  • 6-8 см — 30 Вт/м;
  • Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

О том, как подобрать греющий кабель для защиты канализационных трубопроводов, узнаете из следующей статьи, прочитать которую мы настойчиво советуем.

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

Греющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

  1. Двух медных жил, покрытых сплавом олова или меди.
  2. Термопластичной матрицы, в которую впрессованы жилы.
  3. Первого и второго слоя внутренней изоляции.
  4. Медной оплётки.
  5. Внешней изоляции.

Один из плюсов этого кабеля — простой монтаж

Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

  1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
  2. В это время в матрице образуются множественные слаботочные электрические цепи.
  3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
  4. При достижении заданной температуры проводник обретает состояние термического равновесия.
  5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
  6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

  • простой монтаж;
  • отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
  • нет необходимости в терморегуляторе.

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

  • Саморегулирующий греющий кабель подходящей длины;
  • Острый нож для снятия изоляции;
  • Термоусадочная пленка для изоляции проводников;
  • Резиновый сальник;
  • Тройник для установки саморегулирующего кабеля внутрь трубы;
  • Фен для усадки пленки;
  • Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

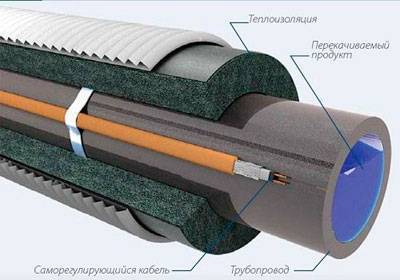

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении – сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Типы греющих кабелей для подогрева труб

Различают два вида кабелей – резистивные и саморегулирующие. Резистивные кабели работают по принципу нагревания, в зависимости от величины сопротивления и силы тока. Их особенность заключается в том, что подобные кабели всегда выделяют одинаковое количество тепла, независимо от того, какая температура на улице. В таком случае они потребляют всегда одинаковое количество электрической энергии. Чтобы хоть как-то экономить, приходится устанавливать датчики температуры и терморегуляторы.

Строение резистивного кабеля

Технология укладки резистивных кабелей имеет некоторые особенности. Во-первых, проводники не должны располагаться близко один от другого, а тем более – пересекаться. Если это условие нарушить, то система может перегреться и выйти из строя. Во-вторых, существуют одножильные и двужильные кабели, о чем нужно обязательно знать. И самое главное – их нельзя разрезать, поскольку после подобной операции они работать не будут, поэтому придется монтировать весь кабель, независимо от длины участка, который нуждается в защите.

Одножильные кабели подключаются к сети 220 V обоими концами, что иногда не практично, а у двужильных кабелей с одной стороны располагается заглушка, а с другой стороны электрическая вилка на 220 V.

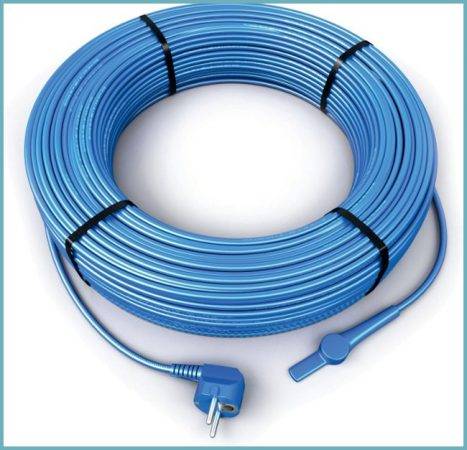

Примерно в таком виде продают нагревательные кабели для водопровода

У саморегулирующихся кабелей устройство совсем другое, поскольку их основу составляет металлополимерная матрица. Провода в таких системах только проводят электрический ток, а греется непосредственно матрица, причем данный полимер имеет довольно интересное свойство: чем больше матрица нагревается, тем меньше тепла она выделяет. При остывании наоборот, матрица начинает увеличивать количество выделяемого тепла. Из-за таких свойств, кабель и называется саморегулирующим.

Строение саморегулирующего кабеля

Подобные изделия характеризуются рядом положительных данных:

  • Способы укладки могут быть различными.
  • Их можно отрезать.

Другими словами, саморегулирующийся кабель более практичный, несмотря на высокую стоимость. При этом следует отметить, что срок службы подобных кабелей для подогрева водопроводных труб достаточно внушительный (10 лет), если его правильно эксплуатировать.

На заметку! Несмотря на тип используемого кабеля для подогрева, трубопровод придется тщательно утеплить. Если этого не сделать, то на подогрев водопровода будет уходить значительная мощность, поэтому об эффективности не может быть и речи.

Саморегулирующийся греющий кабель http://elektrokhv.ru/

Watch this video on YouTube

Полезные советы

Сориентироваться в море предлагаемых современным рынком обогревающих кабелей очень трудно – слишком много предложений от разных производителей. Что нужно знать и учитывать:

Перед тем как отправиться в магазин нужно точно знать, диаметр обогреваемой трубы, длину защищаемого от холода участка. При этом еще нужно ориентироваться на самые низкие температуры, до каких может охладиться грунт или воздух. Нужно обязательно уточнить наличие защитной оплетки, которая увеличивает надежность нагревающего элемента и обеспечивает заземление

Немаловажно и следующее: тип наружной изоляции, мощность, температурный класс, а также и компания-производитель

Тип наружной изоляции

Если для канализационных труб подходит кабель, изолированный полиолефином, то для внутреннего монтажа (непосредственно в трубу) лучше подойдет защита из фторопласта. Для наружной установки вполне подойдет и фторполимер – он защищает как от влаги, так и от ультрафиолета.

Температура и мощность

Среднетемпературная система подходит для трубопроводов большего диаметра. Максимальная температура систем — 120°С. Мощность при этом доходит до 33 Вт на метр.

Самые мощные – с температурой 190°С, мощность у них уже 95 Вт на метр. Такие системы в быту не применяются, их сфера применения – промышленность.

Выбрать и правильно рассчитать оптимальную мощность можно исходя из диаметра трубы. Примеры:

  1. Для водопровода с трубами до 25 мм диаметром применяют кабели с мощностью в 10 Вт на метр.
  2. От 25 до 40 мм – 16 Вт на метр.
  3. От 40 до 60 мм — 24 Вт на метр и т. д.

Рекомендуемые производители

Существуют бренды нагревательных элементов, зарекомендовавшие себя многолетней, стабильной и надежной работой. Импортная продукция:

  • Lavita.
  • Nelson.
  • Ensto.
  • Devi.
  • Raychem.

Наиболее популярным российским производителем считается компания Теплолюкс (ССТ), которая специализируется на качественных изделиях бытового назначения.

Самодельный греющий кабель

Ничего невозможного нет, и сделать своими руками греющий кабель также можно. В интернете достаточно информации на эту тему в виде:

  1. Видеороликов.
  2. Схем.
  3. Статей.

Имея кое-какие навыки в элементарной электронике, а также желание для производства такового, с помощью бортового компьютера, блока питания, и некоторых материалов, многие умельцы делают эффективные, надежные и безопасные системы такого обогрева.

Наиболее распространенная причина для производства самоделок – желание сэкономить, и такие «умельцы» часто используют «беспородные» провода вместо кабелей. Так что, создавая что-то подобное, нужно сто раз подумать, прежде чем сделать что-то, что может, в итоге, привести к короткому замыканию, даже пожару. Кроме того, все, что связано с питьевой водой требует к себе особого, вдумчивого отношения.

Можно сделать кустарную автоматику, имея опыт в этом деле, но экспериментировать с проводами вовсе не стоит – дороже, в итоге, выйдет.

Говорят, что жадный платит дважды – но это еще полбеды, хуже, когда такое кустарное устройство навредит собственному здоровью и здоровью домочадцев. Не говоря уже о безопасности самого жилья и выводу из строя водопровода вследствие размораживания.

Прокладка кабеля для обогрева внутрь трубы

Установка кабеля для обогрева должна осуществляться подготовленными специалистами, которым под силу корректно рассчитать все параметры, необходимые для установки системы обогрева, при которой бы учитывались все меры по безопасности. Функционирование такого кабеля происходит в воде, что является опасной средой для человеческого здоровья.

Поэтому должны быть учтены все нюансы по установке кабеля внутрь водопровода. Производить укладку кабеля для обогрева на малых участках водопровода, например на дачах, можно и самостоятельно. Главное при этом придерживаться всех правил его установки.

К правилам можно отнести следующее:

  • в точке ввода кабеля в трубу нужно произвести монтаж тройника или переходного элемента, придерживаясь всех правил при герметизации;
  • в переходной элемент нужно вкрутить особую врезку;
  • во врезку заводится кабель для обогрева определенной длины.

Большое значение имеет точный замер трубы, а также правильная отрезка кабеля. Ни в коем случае нельзя укладывать кабели в трубы через систему, имеющую запорные вентили. В местах, где кабель входит в трубы, необходимо устанавливать предупреждающие таблички о том, что здесь находится система обогрева. А также во время осуществления монтажных работ нужно следить за тем, чтобы кабель оставался неповрежденным. Если таковое имеется, данный элемент подлежит обязательной замене.

Зоны с заостренными гранями и резьбой трубы подлежат временному заклеиванию лентой, чтобы случаем не испортить кабель для обогрева. Если все работы по прокладке такого кабеля были выполнены качественно, система прослужит в особое зимнее время без сбоев очень долго, обеспечивая при этом бесперебойную подачу воды в указанное место.

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

  • греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
  • мощность 50-70 Вт / м нужна для металлических подвесных желобов,
  • металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

  • на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
  • на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

  • Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
  • Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
  • Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

  1. Один ряд кабеля вдоль трубы по прямой.
  2. Многорядно, ряды располагаются параллельно друг другу.
  3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
  4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
  5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения. Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый (по-другому – саморегулирующийся, «самрег») кабель.

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения. В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа. Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • невозможность регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3 ºС, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7 ºС энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью. Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, + 3 ºС), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности. Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который «привязан» к уличной температуре.

Виды – устройство, технические характеристики

Греющие кабели делятся на следующие разновидности: резистивные, саморегулирующие, индуктивные.

Они различаются по принципу работы, техническим характеристикам и конструкции.

Резистивный

Кабель резистивного типа бывает — линейным и  зональным. Для его эффективной работы требуется специальная аппаратура, которая будет управлять проводником, ориентируясь на температуру окружающего воздуха.

Следует сказать, что такой проводник выделяет всегда одинаковое количество тепла, вне зависимости от температуры воздушных масс, поэтому потребление электрической энергии низменно — что является экономически не выгодно.

Резистивный делится на:

  1. Линейный — провод, концы его подключаются к электрическому питанию. По числу токоведущих жил — одножильный и двужильный.

Одножильный — состоит из одной нагревательной, чаще стальной жилы, она покрыта изоляционным слоем, из термоустойчивого материала, который не деформируется при нагреве. Провод бывает с экраном для удаления помех, которые создаются самим кабелем и всевозможными защитными устройствами.

Плюс одножильной модели — простота в использовании. Недостаток — не возможность отрезать нужный размер, потребность подключения обоих концов в одном месте.

Двужильный — состоит из двух параллельно расположенных жил, которые передают электрический ток. Их отличие и преимущество от одножильного типа — второй конец не нужно возвращать к месту подключения, это особенно удобно при обогревании протяжённых трубопроводных магистралей.

  1. Зональный — его конструкция более сложная, по сравнению с линейным. Состоит их двух токоведущих медных жил, каждая из которых имеет отдельную изоляцию. Кроме того, он толще, чем линейный.

Отличие этого вида в том, что внутренняя изоляция оснащена окошками, через каждые 1 — 2 метра. Через них проводник подсоединяется к нагревательной проволоке, беря на себя напряжение сети.

Благодаря такой конструктивной особенности, постоянное сопротивление присутствует не во всём проводнике, а только в той или иной секции-зоне. Плюс — в возможности подбирать длину секции по своим потребностям. Минус — высокая цена.

Саморегулирующийся

Саморегулирующийся греющий кабель — современная модель, отличается от резистивного не только конструктивными особенностями, но и принципом работы.

Провод с саморегуляцией — это проводники, заключённые в полимерную матрицу. Для работы не требуется регулятор, он сам будет поддерживать ту температуру, на которую его настроить, поэтому он не перегревается. Стоит такой вид дороже, но несмотря на это, повышенное КПД делает его экономичней.

Саморегулирующий проводник бывает экранированный и неэкранированный:

  1. Экранированный — внешняя оболочка покрывает оплётку из лужёной медной проволоки, которая защищает от механических повреждений, служит заземлением. Такой кабель предназначен не только для обогрева водопровода, но и для установки на открытом воздухе — кровля, водосток.

Оболочка бывает пищевая — применяется при нагреве водопроводных и канализационных систем внутри, и с УФ- защитой — монтируются на крыше, где много солнечных лучей.

  1. Неэкранированный — изделие не имеет защитную оболочку. Используется для обогрева бытовых трубопроводов, не укладывается на открытом воздухе, где возможно воздействие агрессивных сред.

  1. Наружная полиолефиновая оболочка.
  2. Оплетка из луженной медной проволоки.
  3. Изоляция из эластомерного термопластика.
  4. Полиэфирная оболочка.
  5. Полупроводящая саморегулирующая матрица.
  6. Медные жилы.
  1. Наружная полиолефиновая оболочка.
  2. Внутренняя полиэфирная оболочка.
  3. Полупроводящая саморегулирующая матрица.
  4. Медные жилы

Основные области применения саморегулирующегося нагревательного кабеля:

  • бытовые трубы;
  • системы обледенения (крыши, дорожки);
  • промышленность.

Для обогрева разных коммуникаций, требуется нагревательный элемент следующей мощности. Для:

  • труб внутри — 10 Вт/м погонный;
  • трубопровода снаружи — 15 Вт/м. п.;
  • крыш и дорожек — 24-30 Вт/ м. п.;
  • систем антиобледенения — до 40.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
