Как самостоятельно установить светодиодную ленту — порядок монтажа и советы

С импульсным стабилизатором

Импульсный стабилизатор
отличается от вышеописанного тем, что более мощный, не перегревается и
характеризуется следующим набором параметров:

1. Большой диапазон подключаемого напряжения – от 4 до 36 вольт и задаваемого на выходе – от 1 до 36 вольт.
2. Возможность регулировки значения силы тока – от 0 до 5 ампер.
3. Автоматическая защита от короткого замыкания и нагрева.
4. Рабочая температура – от -40 до +80С.
5. Коэффициент преобразования – до 95%.
6. Низкая цена – от 3 до 4 $.
7. В основе содержит микросхему LM2596.

Один из существенных
плюсов покупного импульсного стабилизатора – компактность – он примерно в 10
раз меньше линейного аналога.

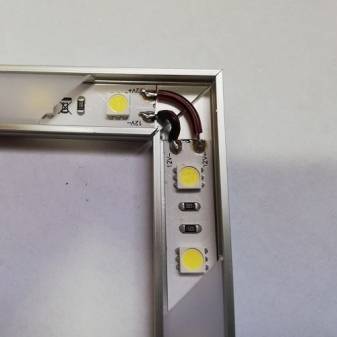

С помощью проводов

Соединить два куска светодиодных лент под любым углом можно и без лишних затрат. Для этого понадобятся провода, паяльник и умение им пользоваться. Длина проводов не имеет значения, а их количество зависит от типа ленты: для одноцветной – 2 шт., для RGB – 4 шт., для RGBW – 5 шт. медных многожильных сечением 0,75-1 мм 2 .

Концы проводов и контактные площадки сначала зачищают и лудят, а затем запаивают, соблюдая полярность. Научиться пайке поможет отдельная статья о том, как паять светодиодную ленту. По окончании работ для придания приятного внешнего вида застывшие капли флюса удаляют зубной щёткой, смоченной спиртом. Чтобы защитить места пайки от влаги, их покрывают каплей термоклея или прячут в термотрубку.

Преимущество этого способа в его дешевизне и в высокой надёжности контакта, а недостаток в невозможности быстро разобрать цепочку из спаянных отрезков.

Монтаж светодиодной ленты под натяжным потолком

Простота конструкции осветительных устройств на основе светодиодов открывает массу возможностей для реализации замыслов и фантазий.

Так, лента может крепиться несколькими способами:

• подсветка изнутри. В этом случае устанавливается светодиодная лента за натяжным потолком. Место для монтажа – плита или специально установленный профиль. Благодаря такому методу удается не просто осветить потолочную конструкцию изнутри, но и создать различные образы (фигуры, геометрические формы);
• невидимый потолочный карниз. В этом случае монтаж производится на специальном карнизе. Особенность в том, что свет в большей степени попадает на шторы, а не на ПВХ пленку. При правильной установке удается получить «эффект парения» натяжной конструкции;
• гипсокартоновый ярус. Здесь, как правило, применяются 2-уровневые конструкции. Снизу устанавливается металлический каркас, оббитый гипсокартоном, а сверху – натяжная конструкция.

Для монтажа диодной ленты под натяжным потолком (или за ним) может потребоваться – контроллер, блок питания, светодиодная лента, коннектор, усилитель RGB, паяльник с мощностью 20-40 Вт, провода с сечением пол «квадрата», кабель для подключения к сети.

При выборе источника освещения стоит учесть, что от числа лампочек зависит мощность изделия.

Так, ленты с 60-ю светодиодами потребляют 4,8 Вт (из расчета одного метра конструкции), 120 – 7,2 Вт, 240 – 16 Вт.

Многие выбирают изделия как можно мощнее, но это неправильно.

Воздух возле ПВХ пленки может нагреваться, что приводит к преждевременному выходу из строя изделий.

Светодиодные ленты могут питаться разным напряжением – от 12 до 64 Вольт.

Исходя из этого, стоит выбирать и блок питания. Мощность БП должна быть на четверть выше, чем суммарная мощность диодов.

Если длина ленты превышает пять метров, то без покупки дополнительного блока не обойтись.

В среднем на один БП приходится пять метров ленты. В противном случае ближние к источнику светодиоды будут перегреваться.

Кроме этого, потребуется контроллер, который необходим для изменения цвета свечения устройства.

В процессе монтаж ленты учтите следующие моменты:

• подготовьте место для фиксации ленты. Крепление изделия может производиться к стене или потолку. Место, куда крепится устройство, должно быть прогрунтовано и обезжирено;
• чтобы повысить надежность монтажа, допускается применение клея или специальных уголков из полихлорвинила. Такая предусмотрительность обезопасит от проблем, связанных с установкой ленты на низкокачественный скотч;
• при использовании нескольких секторов ленты с диодами стоит применять специальные коннекторы или использовать пайку. Главное здесь — не перепутать полярность;
• после крепления ленты к потолку или стене производится ее подключение к БП или контроллеру;
• в процессе эксплуатации БП и контроллер могут ломаться, поэтому их установка должна производиться в доступных местах, то есть под пленкой ПВХ (например, возле напольного плинтуса);
• провода, которые объединяют ленту и БП можно спрятать за мебелью, за угловым плинтусом или за штукатуркой;
• монтаж потолка выполняется уже после завершения работ по установке ленты.

Как своими силами провести монтаж светодиодной ленты в потолок из гипсокартона

Светодиодная подсветка для подвесного потолка – элемент декора, преимущество которого в легкости монтажа. Установка таких светильников при уже готовой конструкции под гипсокартон занимает полчаса.Для жесткости между стартовыми профилями в шаге 50 см рекомендуется установить ребра жесткости (перемычки) и соединить со стартовым профилем «крабом».Светодиоды не склонны к нагреву листов гипсокартона.

Даже спустя долгое время на поверхности не проступают желтые пятна, и финишный слой декоративной отделки под освещением таких светильников остается привлекательным. Светодиодная подсветка позволяет:

• на углах, отступив вниз на 10 см от потолка, делают отметки, соединяют между собой в горизонтальную линию, проверяют правильность разметки с помощью строительного уровня;
• по прочерченной линии монтируют профиль UD с шириной полок в 40 мм, фиксируя к стене с помощью дюбелей;
• перпендикулярно направляющему на расстоянии 40-50 см саморезами крепят профили CW с шириной полок в 50 мм, к потолку фиксируют с помощью подвесов;
• в специальном месте для осуществления разреза ленту подгоняют по размеру;
• при помощи специального коннектора или посредством спайки отрезки различной длины соединяют в одну светодиодную линию;
• соблюдая полярность, лампы подключают к блоку питания;
• если светодиоды подключают различных цветов, для их регулировки между блоком питания и лентой устанавливают контроллер;
• ленту подключают к сети, и если все исправно, приклеивают с внутренней стороны бортика из гипрока.

Правила соединения лент

Запомните главное правило монтажа светодиодных лент – не стыковать друг с другом два куска длиною 5 метров. Дело в том, что в мощных светодиодных лентах протекает большой ток. Например, для SMD 5050 60 led/метр – мощность равняется 14.4 Вт/м. Это значит, что при 12В напряжения, на каждый метр нужно более 1 ампера тока.

В светодиодной ленте роль кабеля-проводника выполняют медные дорожки, нанесенные на гибкое основание. Их сечение рассчитано на работу 1 бухты, длина которой – 5 метров.

Поэтому соединение нескольких кусков в одну цепь производится в двух случаях:

1. Выход из строя фрагмента – случай ремонта;
2. резкий изгиб поверхности – лентой нельзя огибать повороты с радиусом менее 5 см, могут повредиться токоведущие дорожки.

При отрезании помните, что резать можно около контактных площадок по разметке, на куски, кратные 3 светодиодам. Подробнее как правильно резать led.

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

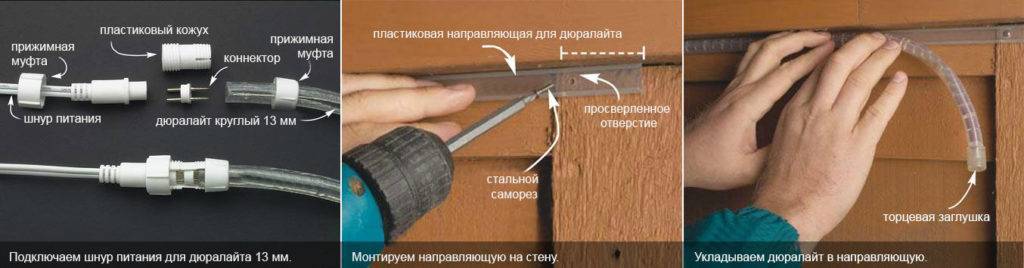

Установка светодиодного дюралайта

1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.

3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.

4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.

Общие правила подключения

Чтобы выполнить грамотное подключение светодиодной ленты желательно перед приобретением ознакомиться с её техническими показателями. Ленты отличаются числом диодов, приходящихся на один метр этого изделия.

Данный параметр в обязательном порядке указывается в технических характеристиках на упаковке. Он напрямую влияет на качество получаемой освещённости и необходимую мощность. Светодиодные элементы на ленте могут быть расположены в один ряд или в два. Помимо этого, есть отличие по их защищённости – лаковое или силиконовое покрытие, или без какой-либо защиты.

Подсветка потолкаИсточник pinimg.com

Необходимое напряжение лента получает от питающего блока напряжением 12 или 24 вольт. Приобретая устройство необходимо уточнить потребляемое напряжение и купить подходящий по номинальным характеристикам блок питания, что позволит подключить светодиодную ленту к 220 В. Далее разберём основные моменты, требующие особого внимания.

Монтаж в ниши

Установка светодиодов в гипсокартонные ниши осуществляется простым прикладыванием самоклеящейся основы к поверхности. Это самый простой из всех возможных способов монтажа, однако и здесь нужно соблюдать определенные правила:

Первым делом удаляем с поверхности любую грязь или жировые отложения.
Снимаем защитную упаковку с самоклеящейся основы.
Осторожно накладываем ленту на сухую и чистую поверхность.
Разравниваем светодиодную ленту по всей длине.
Если результат предыдущей операции удовлетворительный, с усилием прижимаем материал к поверхности, чтобы лента качественно приклеилась.

Инструкция — клеим светодиодную ленту на потолок и углы

При монтаже светодиодной ленты необходимо учесть некоторые требования и нюансы:

1. LED-подсветка подключается к сети только через специальный блок питания, поскольку для работы светодиодов достаточно напряжения в 12 или 24 В. Мощность блока питания должна соответствовать потребляемой мощности ленты.
2. Механическое воздействие на ленту недопустимо.
3. Поверхность, на которую наносится светодиодная лента должна быть гладкой, без бугров и выступов. Это позволит избежать повреждения тонкой печатной платы.
4. Работать с лентой на клеевой основе следует аккуратно, поскольку зафиксировать ее на поверхности можно только один раз. Рекомендуется заранее произвести разметку траектории, чтобы избежать неточности.
5. Допускается последовательное подключение отрезков светодиодной ленты длиной не более 5 метров. Для соединения отрезков лед-подсветки используют специальные коннекторы, которые могут иметь различное сечение в зависимости от типа светодиодной ленты и производителя.
6. Мощную подсветку (более 10 Ватт на погонный метр) монтируют на алюминиевый профиль, которые необходим для отвода тепла.

Способы монтажа светодиодной ленты на потолок:

• В потолочный плинтус (профиль).
• В карниз из гипсокартона.

Идеальным монтажным основанием для светодиодной ленты является специальный алюминиевый профиль, который не только выполняет роль базы, но и служит отличным радиатором (исключает перегрев ленты).

• При использовании дополнительного клея для монтажа ленты наносить его следует не сплошной полосой, а точечно — маленькими каплями с интервалом 5-10 сантиметров.
• При использовании термоклеевого пистолета ленту сначала приклеивают к основанию на самоклеящуюся основу, а уже затем «прихватывают» точечно по краям через каждые 5-10 сантиметров.

Как клеить светодиодную ленту в углах?

Ни в коем случае не рекомендуется выполнять угловое соединение банальным перегибом ленты, поскольку изгиб платы-основания недопустим, т.к. это чревато обрывом контактов.

Идеальным вариантом станет использование специальных угловых коннекторов-соединителей. Если приобрести их не удалось, можно использовать небольшой отрезок медного провода. Для соединения отрезков ленты используют пайку.

ВИДЕО ИНСТРУКЦИЯ

Монтаж и подключение на стол

Светодиодная лента широко используется в качестве декоративной подсветки для корпусной мебели — кухонных гарнитуров, шкафов-купе, рабочих столов и т.п.

В большинстве случаев мебель изготовлена из ламинированной ДСП, которая имеет гладкую поверхность, и приклеить к ней светодиодную ленту не составит труда.

Однако чтобы надежно приклеить светодиодную ленту к дереву или ЛДСП, необходимо подготовить поверхность, обезжирив ее спиртом.

Порядок монтажа ленты следующий:

1. На подготовленную поверхность нанесите разметку, где будет крепится лента;
2. При помощи рулетки измерьте нужную длину ленты, отрежьте отмеренную часть;
3. К контактам следует припаять или присоединить при помощи коннектора провода питания (плюс с плюсом, минус с минусом);
4. Снимите часть защитной пленки (не более 15 сантиметров) с обратной стороны светодиодной ленты и приложите в указанное место. Остальную защитную пленку следует удалять по мере приклеивания;
5. Подсоедините провода к блоку питания, установите выключатель;
6. Блок питания следует скрыть в любом удобном месте, при этом необходимо обеспечить его защиту от влаги.

ВИДЕО ОБЗОР При монтаже ленты лучше оказаться от дешевых китайских коннекторов, которые предназначены для монтажа маломощных лент. В этом случае паяльник поможет сделать соединение более надежным.

Соединение двух лент между собой

Коннекторы с разъёмами – удобная и простая альтернатива традиционному подключению, позволяющая выполнить повторное соединение отрезков ленточных диодных осветителей, или объединить несколько диодных лент в единую систему.

В настоящее время реализуются коннекторы, имеющие один или несколько разъемов, поэтому при выборе нужно учитывать тип диодной ленты и вид соединения, которое может быть жёстким или гибким.

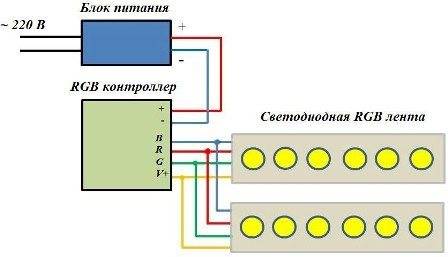

Подключение двух и более светодиодных лент

Важно помнить, что полностью исключается возможность применения контролера с разъёмами в помещениях с повышенной влажностью, что обусловлено риском окисления контактов и выходом устройства из строя

Как повернуть с коннектором?

Чтобы вписаться, например, в нестандартный потолок, на котором оформление предусматривает дополнительную ступеньку, многоступенчатые перепады с прямыми углами, требуется согнуть светодиодную ленту на 90 градусов. Готовую ленту – в силиконе – не удаётся загнуть так, чтобы она как можно точнее повторяла рельеф потолка, стеновые переходы и ступеньки на полу (если пол с подсветкой). Для мелких переходов ленту на 12 или 24 вольта режут на фрагменты в местах, где это необходимо. Затем эти фрагменты соединяют либо коннекторами, либо проводами.

Существуют коннекторы и на нестандартные углы, например 45 градусов. Разрабатываются и внедряются регулируемые подвижные коннекторы, дающие возможность загнуть их (один или несколько раз) на любой требуемый угол. Многоэлементные коннекторы могут поворачиваться до нескольких десятков тысяч раз – пока не сотрётся тончайший, в несколько микрометров, слой золота на них, как это бывает, например, с USB-коннекторами. Наиболее распространены коннекторы с неизменяемым углом – они применяются как простой поворот проводников. При необходимости ленту можно легко разобрать – и перенести в другое место, используя развёрнутые (прямые) коннекторы. Простейший коннектор – это защёлки, соединённые проводами, либо жёсткий уголковый элемент, не являющийся гибким.

Перед нанесением (закреплением) ленты проденьте одну из отрезанных по линии отреза частей ленты в коннектор. Впрессовывание конца ленты в коннектор производится с предварительной зачисткой контактов от защитной оболочки (если она есть). Наклейте её на поверхность вместе с этим коннектором. Когда клей схватится и часть ленты надёжно закрепится на потолке или стене, вставьте в коннектор другую часть ленты. Приклейте её на другое место. Убедитесь, что все контакты соединены – у белых и монохромных светодиодов их всего два, у трёхцветных – 4 (один общий «минус» и раздельные «плюсы»). Если лента подключена правильно, то свет включится сразу же после подачи питания с адаптера или драйвера. Для лент на 220 вольт отрезки достигают значительной длины – согнуть их можно лишь при минимальном радиусе изгиба от 5 см. Более резкий загиб может повредить светосборку.

LED-технологии в интерьере

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

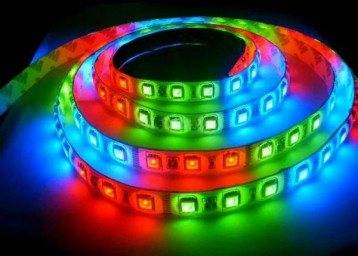

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством. Отличия между этими типами компонентов следующие:

Отличия между этими типами компонентов следующие:

• Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
• Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

• SMD-3528 – 60 или 120 штук/м.пог.
• SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

• Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
• Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
• Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Подбираем блок питания

Блок питания — это еще один элемент, без которого невозможно создать светодиодное освещение на кухне. Эта деталь должна обеспечивать определенную мощность, поскольку запитать диоды от обычной розетки у нас не получится.

Блоки питания: чем больше мощность, тем больше размер

В первую очередь при выборе блока питания необходимо обращать внимание на степень его защиты. Кухня – помещение довольно влажное, потому защита от воздушной влаги электронике совсем не повредит. Далее нужно подобрать модель, оптимальную по мощности

Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные

Далее нужно подобрать модель, оптимальную по мощности. Конечно, приобретать БП мы будем с небольшим запасом, но, все же, слишком мощное устройство нам не нужно – оно и стоит дороже, и габариты имеет значительные.

Как же определить минимально необходимую мощность блока питания для подключения светодиодной ленты при монтаже кухонной подсветки? Для расчета воспользуемся формулой:

В данной формуле:

• W – требуемая мощность блока питания, Вт.
• L – длина подсветки, м.
• W1 – мощность 1 метра светодиодной ленты (как правило, эта информация указывается на самой ленте или на сайте производителя).
• K – коэффициент интенсивности использования. Для подсветки, которая будет использоваться только периодически, этот коэффициент равен 1.3. Если же лента будет большую часть времени находиться во включенном состоянии, то коэффициент составляет 1,5.

Инструменты и процесс установки светодиодной ленты

После обработки всей информации, ее анализа и подбора подходящего светильника можно начинать монтаж светодиодной ленты. Для этого понадобятся инструменты:

• ножницы для нарезания кусков полотна нужной длины;
• клей или двусторонний скотч для усиления крепления – при необходимости;
• алюминиевый скотч или профиль – для лент большой удельной мощности;
• коннекторы необходимой длины или паяльник с расходниками (только для серьезных мастеров);
• кусачки для нарезания отрезков провода;
• нож или съемник изоляции для зачистки концов проводников.

Алюминиевый скотч.

Паяльник с припоем.

Стандартный угловой коннектор.

Нож для очистки силиконового покрытия .

Жидкие гвозди для надежного монтажа LED-ленты.

Ножницы для резки.

RGB-коннектор для прямого соединения.

При планировании монтажа надо определить место установки блока питания так, чтобы длина проводов от источника 220 В до потребителей (осветительной ленты) была минимальна. Потом надо продумать крепление полотен, осмотреть и подготовить поверхности. Если лента мощная, начать надо с крепления профилей. Если нет – можно сразу начинать клеить предварительно нарезанное полотно. После наклейки можно соединять отрезки. Если монтаж ведется пайкой и вне помещения, то, возможно, придется увеличить мощность паяльника – даже небольшой ветерок заметно снижает температуру жала.

Места резки RGB-светильника.

Выключатель питания надо установить в удобном и доступном месте. Потом заранее подготовленными проводами подключается RGB-контроллер, если он есть, и блок питания.

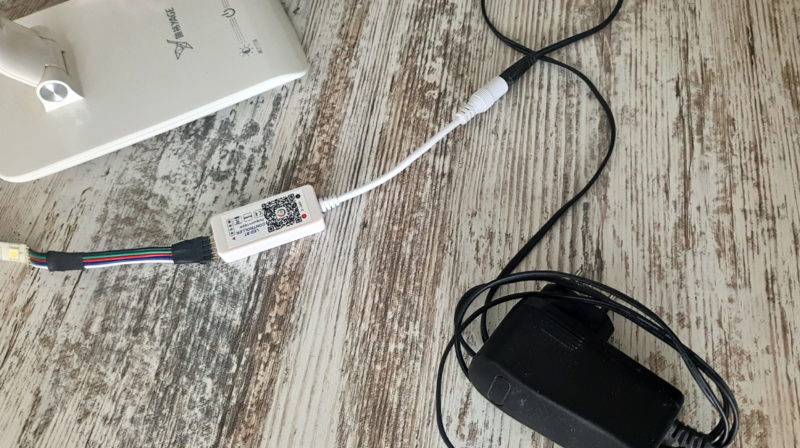

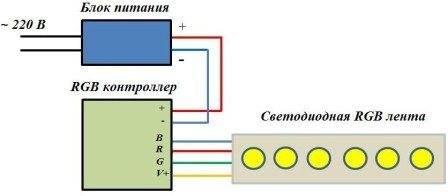

Простое подключение к блоку питания через RGBW контроллер.

В установке светодиодной ленты нет ничего сложного. Домашний мастер при небольших навыках и знаниях может справиться с этой задачей самостоятельно.

Комментарии:

Сёма

Хорошая статья, жаль, что я с паяльником не дружу совсем. Придется отдавать эту работу мастерам.

Натан

Сёма, блок паять — нет никакой необходимости, его можно купить, а вот припаять к нему ленту даже у новичка не займет больше 10 минут времени. Думаю, можно попытаться.

Сёма

Натан, я не против, но у меня даже паяльника нет, а заморачиваться не очень хочется на этом.

Натан

Сёма, я тебя не уговариваю, но обычно стоимость услуг электронщиков больше, чем стоимость дешевого китайского паяльника, канифоли и олова. Просто посчитай время, необходимые инструменты, материалы и сравни с той цифрой, которую тебе озвучат в телеателье. При этом их работа может занять до 3х дней. В общем, выбирать тебе.

Сёма

Натан, спасибо за совет, посчитаю обязательно

Mamo4ki

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Оставить комментарий Отменить ответ

Какими преимуществами обладают светодиодные светильники для освещения различных наружных объектов?

Светодиодная лента 5050 — характеристики, внешний вид, полный обзор. Видео.

Светодиодная лента в ванной комнате — особенности использования, правила и процедура монтажа

Эстетическое освещение кухни светодиодными лентами

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

LED RGB подсветка — особенности, виды и характеристики

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

участок обрезки ленты На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Лента с гидроизоляцией Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

1. разрезать верхний слой силикона в намеченном месте;
2. разрезать саму полосу;
3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Светодиодная лента как правильно установить и подключить

Особенностью монтажа таких осветительных приборов считается умение правильно собрать схему так, чтобы не было падения напряжения на отдельных участках и диоды не нагревались от проходящего по ним тока.

Чтобы избежать проблем, рекомендуют параллельное присоединение фрагментов к блоку питания и использование нескольких блоков питания при большом числе участков.

Для монохромных лент	Одна
	Две параллельно
	Две с двумя блоками питания меньшей мощности
Для RGB		Одна с контроллером
	Две параллельно с общим контроллером и блоком питания
	Две с разными блоками питания, на одной ленте смонтирован RGB-контроллер, на другой – RGB-усилитель

На основе этих схем несложно разобраться, как подключить светодиодную ленту к 220В. Если планируется использовать много коротких отрезков с малой потребляемой мощностью, их стоит соединить магистральными проводами, и уже эти провода подключать к общему блоку питания.

Нюансы монтажа с блоком питания

Чтобы разобраться, как подключить светодиодную ленту к блоку питания, необходимо в первую очередь знать разновидности блоков и принципы их выбора.

Современная промышленность предлагает модели:

• с напряжением 12В и 24В;
• мощностью 18…200 Вт;
• силой тока 1,5…16,7 А;
• с пассивной или активной вентиляцией;
• в корпусах разного типа – пластиковых герметичных, металлических герметичных, открытых перфорированных металлических;
• для стационарной установки и переносные.

В качестве базового устройства для подключения светодиодной ленты к сети 220в (схемы приведены выше) можно успешно использовать блок питания к компьютеру.

Для расчета своими руками необходимой силы тока и потребляемой мощности блока питания рекомендуем использовать простой вариант вычислений.

Здесь 14 Вт – мощность, потребляемая одним метром LED-ленты, 42 Вт – общая потребляемая мощность, коэффициент запаса 1,3. При таких параметрах и расчетной силе тока 5А выбирается блок питания с ближайшими БОЛЬШИМИ характеристиками.

Преимущества и недостатки Led-освещения

• Небольшое потребление электроэнергии, если сравнивать с другими источниками света.
• Длительный срок службы: если соблюдать правила эксплуатации, дюралайт прослужит гораздо дольше других осветительных приборов.
• Легкий и простой монтаж: благодаря самоклеящемуся слою, крепление ленты выполняется быстро и получается достаточно надежным. Ее можно резать, соединять с помощью паяльника.
• Безопасность. В отличие от многих осветительных приборов, светодиоды не сильно нагревается, а благодаря установке в профиль их можно комбинировать с материалами, восприимчивыми к высоким температурам, например ПВХ полотном, из которого делают натяжные потолочные конструкции.
• Возможность смены цвета подсветки. Оттенок свечения изменяют с помощью контроллера.

Главным преимуществом ленты является ее универсальность. Она может подключаться не только к сети 220 В, но и к автомобильному аккумулятору.

Важный недостаток дюралайта кроется в слабой интенсивности светового потока. Поэтому подсветку используют в качестве декоративного и дополнительного освещения.
