Особенности и преимущества шарового крана для газа

Техническое описание

Первое, что следует рассмотреть, так это устройство шарового крана.

Строение

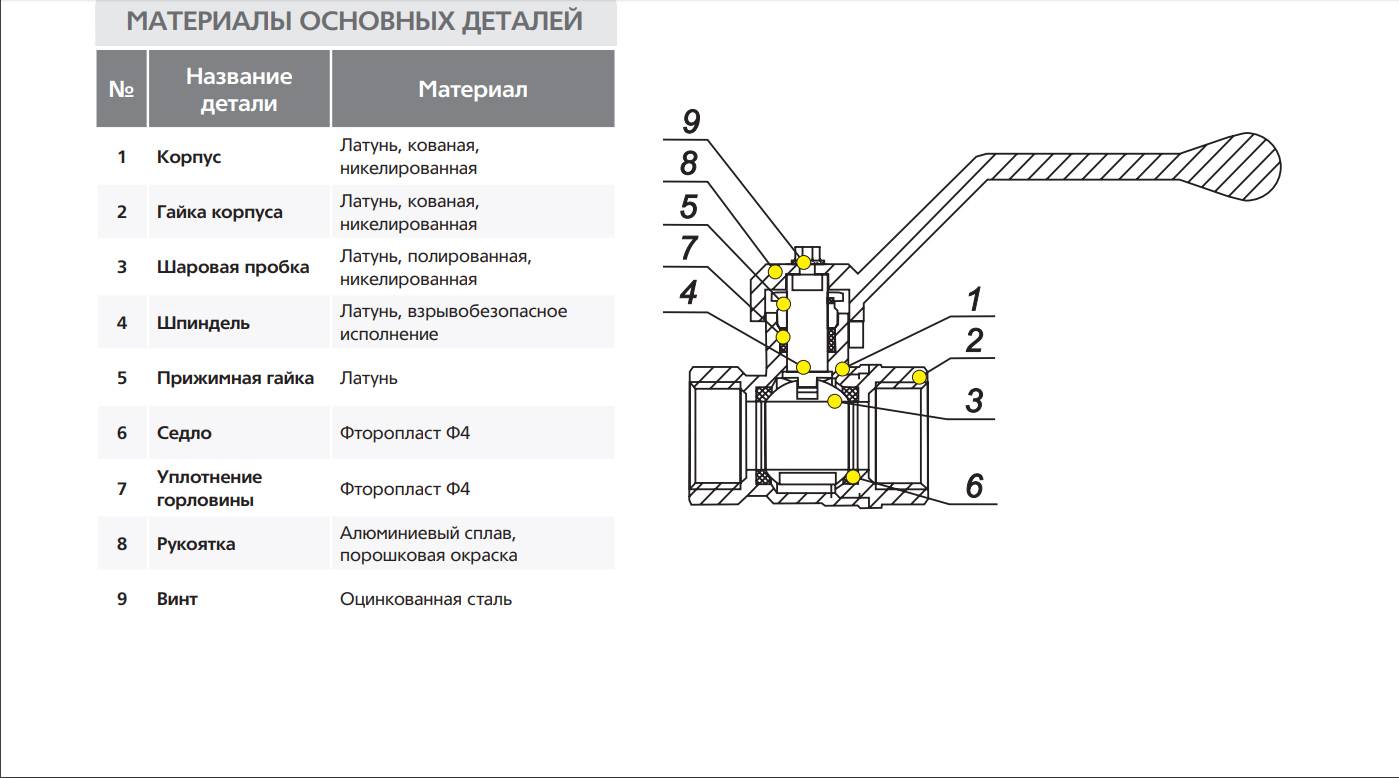

Конструкция газового шарового крана

Обозначение на рисункеНазвание
1Корпусная часть. Чаще всего встречается из латуни или стали.
2Патрубок подключения. Может иметь резьбовое или приварное соединение.
3Горловая часть. Пропускает через себя шток.
4Соединительный шток. Связывает между собой рукоять и шар.
5Шайба ограничения.
6Запорный шар. Непосредственно осуществляет закрытие и открытие прохода.
7Седло. Позиционирует шар в нужном месте.
8Кольцевая опора. Держит седло.
9Пружина.
10Кольцевое уплотнение.
11Кольцо.
12Фланец.
13Рукоятка.
14Уплотнение седла.
15Фиксирующая гайка. Удерживает рукоятку.
16Стопор.

Принцип работы

Стальной полый шар

Наиболее важной и основной деталью рассматриваемого газового крана является запорный шар, который имеет сквозное отверстие равное диаметру соединительного патрубка и соединён с рукояткой переключения штоком. Инструкция функционирования такого механизма элементарна:. Инструкция функционирования такого механизма элементарна:

Инструкция функционирования такого механизма элементарна:

  • Человек лёгким движением руки поворачивает рукоятку на 90 градусов.
  • Шток передаёт данное движение шару.
  • Стенка меняется на отверстие, создавая свободный проход.

Достоинства

Шаровой газовый кран КШГ из стали

Шаровая запорная арматура для газопровода имеет целую совокупность положительных сторон:

  • Относительно низкая цена. Достигается благодаря простоте конструкции, исключающей использование дорогостоящих компонентов.
  • Малый вес. Не утяжеляет трубопровод, что позволяет ограничиваться стандартными креплениями для труб.

Обычное крепление для газопровода

Высокая надёжность. При изготовлении применяются только материалы высокой прочности.

Надёжный латунный корпус газового шарового крана неподвластен коррозийным процессам

  • Высокая скорость и простота эксплуатации своими руками. Достаточно выполнить короткий поворот ручки, чтобы изменить положение из «открыто» в «закрыто» и наоборот.
  • Отсутствие необходимости в техническом обслуживании. Такую запорную арматуру можно без опасений устанавливать в труднодоступных местах.
  • Высокая герметичность перекрытия потока. Закрытое положение крана гарантирует полную герметизацию газопровода.
  • Возможность монтажа даже под водой. При этом абсолютно исключено проникновение жидкости внутрь системы.
  • Маленькие размеры. Позволяют не выделяться изделию на фоне самой трубы и упрощают его монтаж, который легко выполняют 1-2 человека.

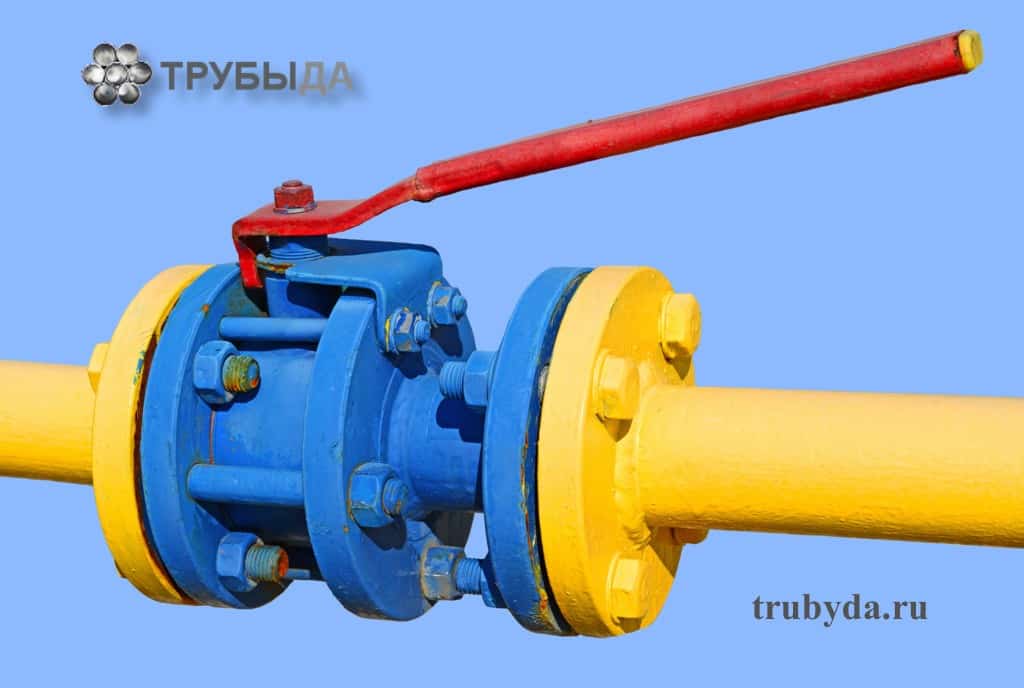

Запорный кран шарового типа на газовой трубе

  • Привлекательный внешний вид. Единственная выделяющаяся деталь – это рукоятка, которая может быть выполнена в виде бабочки или вытянутого рычага. В любом случае технический узел смотрится вполне эстетично.
  • Простота установки. Возможно как резьбовое, так и сварное соединение.

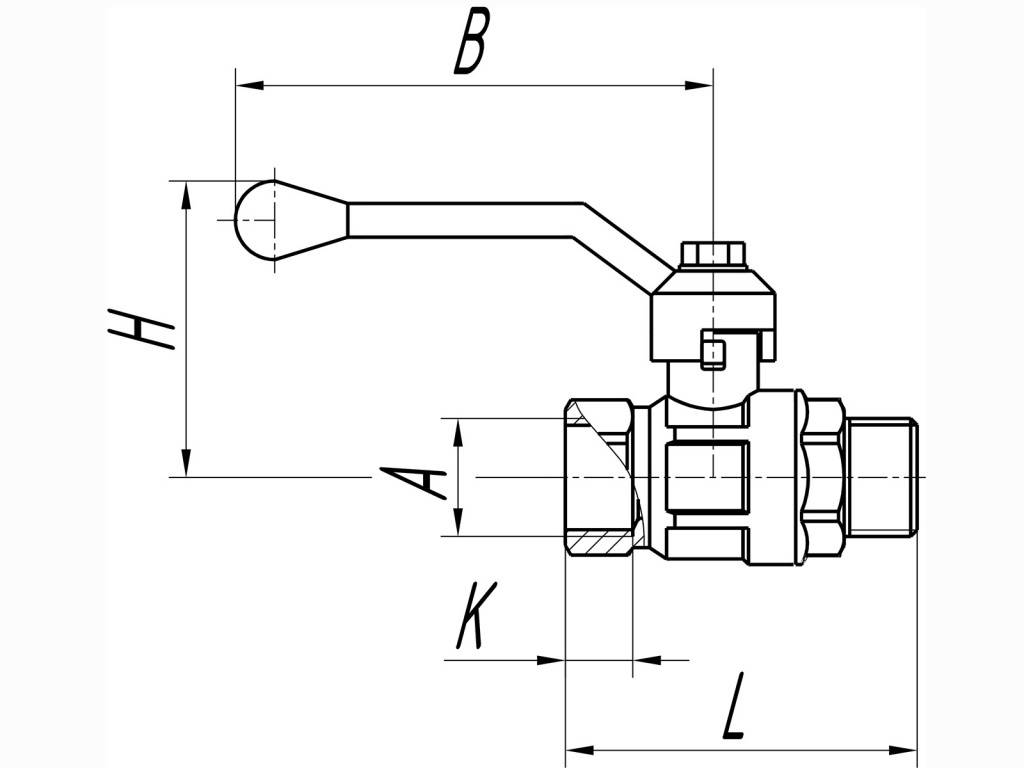

Технические данные

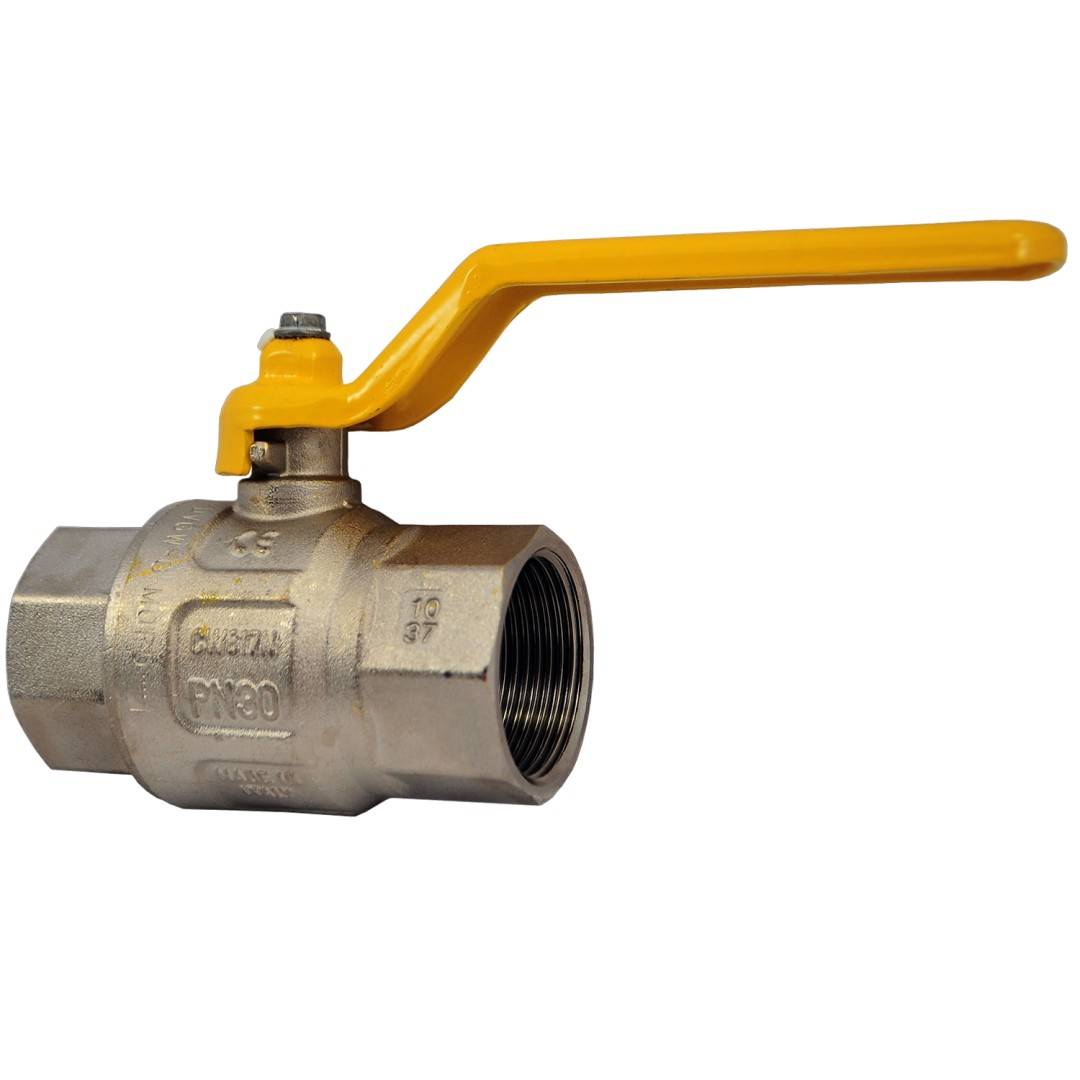

Кран с ручкой-бабочкой и условным проходом 15 мм

Разберём параметры классической модели для установки на домашнем газопроводе:

ПараметрЗначение
Сечение1,5 см или ½ дюйма
Количество витков на резьбовом соединении6-7
Показатель герметичностиКласс А
Выдерживаемое давлениеНе менее 6 МПа
Допустимая температураОт -20 до +130 градусов Цельсия
Материал корпусаЛатунь марки ЛС-59-2
Тип рукоятиБабочка
Колер рукоятиЖёлтый в соответствии с правилами обозначения газопровода
Материал прокладкиФторопласт
Резьбовое соединение под манометрG ½ / G ½
Типы резьбовых соединенийВнутренняя-наружная и внутренняя-внутренняя
Высота изделия5,8 см
Длина с учётом рукояти6,7 см
Длина корпусной части6,7 см
Внешний диаметр3,3 см

Возможные разновидности

Следует также отметить, что шаровые газовые краны могут различаться между собой по некоторым особенностям, а именно:

По возможности выполнения ремонта. Бывают разборные и цельносварные образцы.

Кроме этого существуют модели, имеющие электропривод, позволяющий автоматизировать процесс его закрытия и открытия.

Достоинства и недостатки шаровых муфтовых кранов

Помимо удобства использования подобной арматуры, можно отметить ещё несколько важных достоинств шаровых кранов. Главное – это, конечно же, возможность установить арматуру в любом положении, как вертикально, так и горизонтально

Важно лишь не перепутать направление потока. Далее стоит отметить надёжность и простоту приобретения запасных частей (рем

комплекта) на изделия. Застои в таких кранах возникают крайне редко, скорость открытия арматуры высока. Также потребители отмечают и очень малый вес.

Но, как всегда, не обошлось и без недостатков. Такие шаровые краны допускают вероятность гидроудара при высоком давлении в системе, в момент открывания. Также отмечается и невысокая точность регулировки напора.

Такие краны лучше иметь под рукой про запасФОТО: obyava.ua

Преимущества установки кранов приварных

Практически каждый известный производитель запорной арматуры имеет в своем ассортименте изделия всех типов соединений. Не является исключением и кран приварной. Спрос на это устройство имеется во многих областях хозяйственной деятельности и в быту. Очевидные плюсы изделия:

  • Быстрота монтажа. Хороший сварщик в течение нескольких минут установит приварной кран по месту;
  • Отсутствие дополнительных элементов и материалов. Из оборудования необходим лишь сварочный аппарат;
  • Невысокая цена. Шаровой кран технологичное изделие, но имеет достаточно простую конструкцию;
  • Прочность. Конкуренцию по этому показателю может составить только муфтовое соединение, но оно имеет ряд существенных недостатков;
  • Отсутствие уплотнителей. Как следствие нет причин к потере герметичности и протечкам на месте фиксации в трубопровод;
  • Однородность внутренней поверхности трубопровода. Приварной кран в магистраль варят электродами указанной марки. Если это обычная труба, работу выполняют стандартными методами. Когда кран и трасса сделаны из нержавейки, то выбирают соответствующие электроды.

Шаровая конструкция характеризуется хорошими эксплуатационными качествами. Это полный проход и отсутствие гидродинамического искажения потока жидкости

Еще одной важной деталью является то, что кран работает в оба направления. Устройство с клапаном следует устанавливать в строгом соответствии с указанной на корпусе стрелкой положения

В противном случае изделие либо вообще работать не будет, либо его эксплуатация станет большой проблемой. Приварной кран можно ставит в любом положении. При монтаже сваркой такие ошибки не желательны, поскольку переустановка потребует доставку к месту сварочного аппарата и специалиста.

Соединение трубопровода с запорной арматурой при сварке происходит на молекулярном уровне. Расплавленный металл смешивается, образуя однородный с соединяемыми элементами шов. Приварной кран не боится вибраций. Соединение не страдает и при значительных физических нагрузках. В отличие изделий на резьбовых соединениях, которые чувствительны к внешним воздействиям, шаровой кран, установленный сваркой предпочтительнее монтировать в следующих случаях:

  • В трубопроводах, емкостях, цистернах на транспорте;
  • На производственных линиях, где в силу выполняемых функций система подвергается значительным вибрациям и нагрузкам;
  • В трубопроводах высокого давления;
  • В системах, транспортирующих жидкость высокой температуры;
  • В трубопроводах, использующихся для агрессивных сред.

К преимуществам относят и малый вес изделия. Так прочное и надежное муфтовое соединение предполагает наличие габаритных и громоздких фланцев на запорной арматуре и трубопроводе. Шаровой приварной кран полностью избавлен от этого недостатка. Корпус изделия после установки составляет единое целое с трубопроводом. Гарантия на сварной шов, выполненный по необходимым нормам, не менее чем на материал магистрали. Срок эксплуатации на некоторые изделия этого класса десятки лет, в первую очередь это кран из нержавеющей стали, установленный в такой же антикоррозийный трубопровод.

Функциональное назначение и сфера применения

Шаровые краны могут использоваться в качестве запорной и регулирующей арматуры. Они предназначены для изменения расхода рабочей среды, транспортируемой по трубопроводу, либо полного отсечения ее подачи на определенном участке магистрали.

К преимуществам данного вида арматуры, в сравнении с аналогами, относится:

  • простота и ремонтопригодность конструкции;
  • надежность и герметичность перекрытия рабочей среды;
  • минимальные габариты;
  • отсутствие застойных зон во внутренней части корпуса;
  • простое и удобное управление, не требующее применения значительных физических усилий;
  • минимальные затраты времени на поворот затвора;
  • возможность применения в трубопроводах, транспортирующих загрязненные механическими примесями жидкости.


Шаровой кран в разрезе

Шаровые краны широко применяются в системах водоснабжения, отопления, на транспортных нефтегазовых магистралях и подающих пар трубопроводах. Металлические конструкции могут выдерживать температуру рабочей среды до 500С, что позволяет использовать их в разнообразных сферах промышленности. Пластиковые регулирующие краны, применяемые в быту, имеют температурный максимум в +95 градусов.

Компоновка и принцип работы

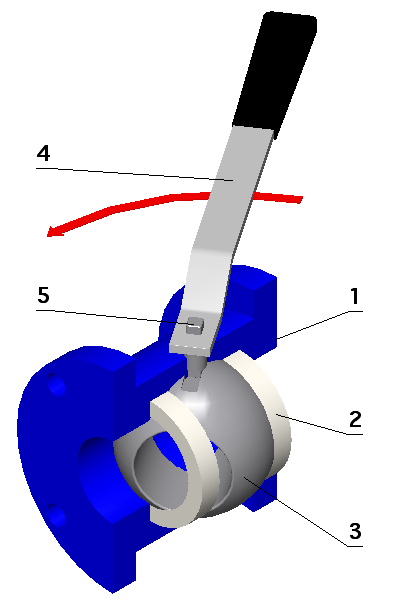

Шаровые краны простейшего конструктивного исполнения состоят из следующих конструктивных элементов:


Схема компоновки шарового крана

  1. Корпус цельносварного либо сборного типа, из которого выходят соединительные патрубки (сварные, муфтовые либо фланцевые) для стыковки арматуры с трубопроводом.
  2. Два параллельно расположенных седла, фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов – фторопласта, тефлона либо синтетического каучука.
  3. Запорный механизм – шар со сквозной перфорацией, образующей пропускное отверстие.
  4. Ручной привод в виде рычага.
  5. Шпиндель, соединяющий рукоятку с запорным элементом.

Кран запорный может иметь множество вариантов исполнения, однако принцип его работы всегда будет идентичным. В открытом положении арматуры пропускное отверстие шарового затвора расположено параллельно движению рабочей среды. При вращении привода шпиндель передает крутящий момент на затвор и шар перемещается вокруг своей оси, перекрывая поток стенками без перфорации. Регулировка расхода рабочей среды выполняется посредством частичного открытия пропускного отверстия.

В отдельную группу можно отнести кран шаровой трёхходовой, на его корпусе предусмотрено 3 патрубка – одно входное и два выходных. Такая конструкция используется при необходимости перенаправления потока рабочей среды: в открытом положении затвора она может поступать в оба выходных патрубка, либо же направляться на заданный выход, что позволяет быстро отсечь либо подключить один из трубопроводов системы.

Маркировка и типоразмеры

Шаровые краны имеют унифицированную маркировку, обозначенную положениями ГОСТ №21345. Используется номенклатурное обозначения типа КШ.М.Э.ДУ15.РУ16.00, в котором:

  • кш – кран шаровой;
  • м – муфтовое исполнение соединительных патрубков (ф – фланцевая арматура, ш – штуцерная, п – приварочная);
  • э – тип привода, в данном случае электропривод (п – пневматический, г – гидравлический, в конструкциях с ручным приводом данное обозначение пропускается);
  • ду15 – присоединительный диаметр, мм;
  • ру16 – максимальное рабочее давление, Бар;
  • 00 -класс исполнения по стойкости к воздействиям рабочей и окружающей среды (00 – стандартное, 01 – коррозиестойкое, 11 – пищевое, 02 – хладостойкое, 03 – специальное).

Конструкции с рабочим давлением РУ16 и выше пригодны для эксплуатации в системах центрального отопления и транспортирующих пар трубопроводах.

Присоединительный диаметр арматуры отечественного производства указывается в миллиметрах, тогда как размеры импортных кранов, изготовленных по зарубежным стандартам ISO – в дюймах. Приводим таблицу соответствия наиболее распространенных размеров:

  • 1/2″ = ду15 мм;
  • 3/4″ = ду20 мм;
  • 1″ = ду25 мм;
  • 1 1/4″ = ду32 мм;
  • 1 1/2″ = ду40 мм;
  • 2″ = ду50 мм;
  • 2 1/2″ = ду65 мм;
  • 3″ = ду75 мм;
  • 4″ = ду100 мм;
  • 6″ = ду150 мм;
  • 8″ = ду200 мм.

Наиболее распространенные размеры шаровой арматуры в сфере бытового использования – от ду20 до ду50, в промышленности широко распространены конструкции всех типоразмеров, вплоть 2000 мм.


Крупногабаритный шаровой кран ду200

Все регулирующие шаровые краны, в зависимости от степени герметичности, разделаются на следующие классы (согласно ГОСТ №9544):

  • класс “А” – полная герметичность, нулевые протечки;
  • класс “В” – протечки не более 0.0006*ДУ (мм) см3/мин;
  • класс “С” – не более 0.0018*ДУ (мм) см3/мин;
  • класс “D” – не более 0.006*ДУ (мм) см3/мин.

Что такое краны шаровые для газа

Это отключающие устройства, которые способны обеспечить полное прекращение подачи любого вида газа в случае необходимости. Они не должны допускать утечек через элементы своей конструкции. Также исключается проход газа при полностью закрытом кране.

Для большей наглядности рассмотрим их устройство и особенности на примере газовых кранов итальянской компании FADO.

Качество

Краны шаровые для газа компании FADO отличаются от других производителей способом их производства. Для изготовления латунного корпуса здесь применяет метод горячей штамповки. Такая технология имеет преимущества перед литьем под давлением.

В процессе штамповки происходит самоуплотнение латуни. Это является гарантией отсутствия в металле корпуса серьезных дефектов. К ним относятся пузырьки воздуха и неплотности. Такие изъяны могут привести к трещинам, расслоениям и неминуемым утечкам газа.

Кран серии Classic с двумя внутренними резьбами (ВВ)

Применяемый материал – высокопрочная латунь CW 617n (ЛС59-1). Она обладает необходимыми свойствами для всех видов обработки. Это позволяет выполнять штамповку, токарные работы, нарезку резьбы и другие операции с высоким качеством.

В соответствии с техническими нормами, не каждый кран может использоваться для газа. Для этого он должен иметь соответствующие разрешительные документы.

Краны шаровые для газа компании FADO обеспечены необходимыми международными сертификатами. Они подтверждают возможность использования этих изделий в системах газоснабжения.

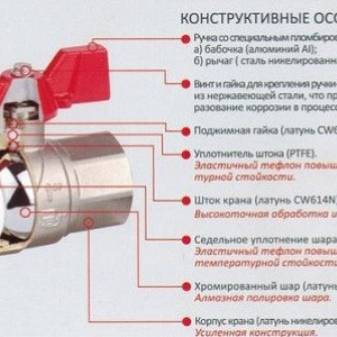

Конструктивные особенности

Краны выпускаются двумя сериями – Classic и New. Их конструкция гарантирует выполнение всех требований безопасности при пользовании газом. Это, во-первых, обеспечение герметичности затвора.

Во-вторых, наличие ограничителя поворота и указатели положения «отрыто – закрыто». В-третьих, они герметичны по отношению к внешней среде.

Шаровой кран FADO для газа серии NEW с резьбой ВВ

Во многом они повторяют устройство кранов для воды. Однако нужно понимать и соблюдать их взаимозаменяемость. Кран для газа можно установить на систему водоснабжения. Кран для воды на газ устанавливать не допускается.

Отличия от конструкций для воды

Краны шаровые для газа компании FADO имеют бо́льшую длину корпуса. Соответственно, здесь нарезано бо́льшее количество витков резьбы. На газовых отключающих устройствах их семь, а на водяных — шесть. Это обеспечивает более надежное и герметичное соединение газового крана с трубопроводом. Снижается риск возникновения утечки газа.

Уплотнитель штока крана, изготовлен из материала «витон». Он обладает полной газонепроницаемостью и повышенной стойкостью к температуре (до 650 о С). Это требование пожарной безопасности, чтобы кран не давал утечки газа при возможном нагреве.

Герметизация штока выполнена в виде двух колец, смонтированных на нем. Они не поджимаются прижимной гайкой (как в кране для воды). Ее в конструкции просто нет. По этому признаку можно отличить кран газовый от отключающего устройства другого назначения.

Для этого достаточно посмотреть под ручку управления. Если вы там увидите прижимную гайку, то это не газовый кран торговой марки FADO.

Ручка управления имеет желтый цвет. Все краны шаровые для газа компании FADO не являются пригодными к ремонту. Это не признак низкого качества, а условие безопасности.

Источники опасности

Их, собственно, всего два.

Дело в том, что самостоятельные работы, связанные с вскрытием газопровода, неизбежно приведут к утечке газа.

  1. При определенной концентрации природного газа или пропано-бутановой смеси в воздухе он станет непригодным для дыхания.
  2. Задолго до этого газо-воздушная смесь станет взрывоопасной. Малейшая искра при включении электроприбора, срабатывании любого реле (например, термостата конвектора) или щелчке выключателя освещения приведет именно к тем последствиям, от которых мы пытались предостеречь читателя в первом разделе статьи.

Правила, которые помогут избежать негативных последствий, довольно очевидны.

  • Все работы проводятся при открытых настежь окнах во всей квартире или доме. Да-да, независимо от времени года. Не бойтесь, что любимый кактус замерзнет: если все пройдет нормально, вынужденное проветривание будет длиться не более 10 минут.
  • Помещение должно быть полностью обесточено. С чем связана инструкция — думается, понятно из предыдущего разъяснения. Отнеситесь к ней серьезно: как уже упоминалось, цена ошибки может быть самой высокой.

Виды газовых кранов


Устройство шарового крана

Существуют различные краны шаровые для бытового газа, отличающиеся друг от друга по конструкции и внешнему виду. Все изделия состоят из стандартного набора деталей:

  • корпусная часть из стали, латуни или никеля;
  • отрезок для подсоединения трубы;
  • горловая часть для штока;
  • соединительный шток, обеспечивающий связь между подвижным механизмом и рукояткой;
  • запорный шар для перекрывания газа.

Дополнительно шар укреплен специальным седлом, предотвращающим его смещение, и удерживается в нем при помощи кольца. За герметичность и присоединение частей всей конструкции отвечает уплотнитель, фланец и пружины.

Шаровые


Внутреннее устройство шарового крана

Краны для квартир, домов, офисных помещений и предприятий могут изготавливаться из латуни или никеля. Элементы первого типа отличаются хорошими герметичными свойствами, не доставляют сложностей во время эксплуатации и подходят для водопроводных труб. Их никелевые аналоги могут быть полнопроходными и редуцированными с учетом пропускной способности. Самыми распространенными считаются краны с внешней и внутренней резьбой, приварного, фланцевого и резьбового типа.

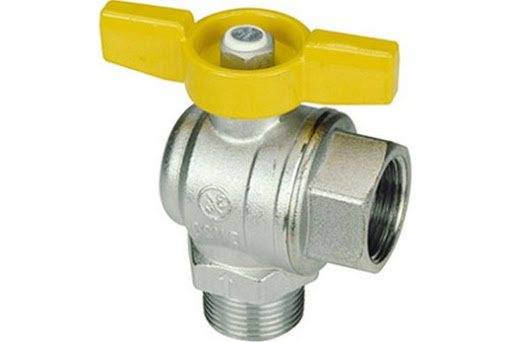

Угловые

Угловой газовый кран оснащен входными и выходными патрубками, расположенными под углом в 90 градусов по направлению друг к другу. Такое строение позволяет использовать элемент при монтаже узлов в труднодоступных местах, а также на участках, где требуется проведение изгиба магистрали.

Резьбовые

Резьбовые или муфтовые детали отличаются небольшим диаметром, чаще всего их применяют для бытовых газопроводов. Они соединяются с трубопроводом при помощи соединения в виде резьбы, благодаря которому получили свое название.

Фланцевые

Фланцевые краны предназначены для газопроводов наружного типа с большим диаметром. Соединение в них осуществляется методом фланца с помощью болтов. Такие элементы являются разборными, что дает возможность демонтировать их и затем заново устанавливать на других участках.

Приварные

Элементы с приварной конструкцией тоже используют для наружных газопроводов, диаметр таких кранов колеблется в пределах 10-70 мм. Они соединяются с трубами при помощи сварки, поэтому в дальнейшем эти участки монтажа будут неразборными. В список плюсов элементов входит оптимальная герметичность и высокий уровень надежности, помимо этого приварная арматура не требует дополнительного обслуживания.


Резьбовой


Приварной


Фланцевый


Угловой

Решение проблемы с помощью специалистов

Утечка — одна из наиболее опасных проблем, с которыми могут столкнуться жильцы. При появлении запаха газа, необходимо проверить герметичность крана с помощью мыльной пены, которую нужно нанести на трубное соединение и вентиль. Если пена пузырится, в данном месте имеется утечка. В таком случае нужно немедленно обратиться за помощью к специалистам для замены изношенных частей системы.

Для решения проблемы нужно подготовить:

  • газовый кран (предварительно нужно позвонить в сервисную компанию и выяснить необходимость его покупки);
  • документация (договор на снабжение газом, техпаспорт).

Руки прочь!

Вначале о запретах. Да-да, уважаемый читатель, я не сомневаюсь, что вы полны энтузиазма и рветесь выполнить перенос газовой трубы на кухне самостоятельно. Однако все же отнеситесь к перечисленным мной ограничениям максимально серьезно:

Нельзя переносить газовый стояк на кухне. Все, что вы можете — это изменить место присоединения отвода к нему или длину этого отвода;

Нельзя использовать внутри помещения полиэтиленовые и вообще пластиковые трубы. СНиП 2.04.08-87 в пункте 4.85 прямо указывает, что полиэтилен запрещен к прокладке в жилых зданиях, а в пункте 6.2 сообщает, какие материалы надлежит применять;

Нельзя перекрывать общие пробковые, шаровые краны и задвижки на вводах и стояках газоснабжения. Если в то время, когда вы перекроете газ, кто-то будет готовить пищу, огонь погаснет, а после запуска продолжит поступать в помещение кухни. Результат такого развития событий обычно описывают в репортажах на ТВ случайные свидетели: из жильцов рассказать о нем некому;

Наконец, главное: ПБ (правила безопасности) 12-368-00 запрещают любые газоопасные работы, проводимые лицами, не прошедшими инструктажа и экзаменов по безопасным методам ведения работ .

Попросту говоря: подключать любые газовые приборы должен только представитель Горгаза или лицензированной компании по обслуживанию газового оборудования.

А что будет

Если вам сказочно повезет и вы, не имея нужных знаний и практического опыта, не допустите утечки газа, ваша самодеятельность вскроется при первом же плановом осмотре газового оборудования представителями газовой службы.

Последствия непредсказуемы: они могут, как закрыть глаза на проведенные вами работы, так и составить протокол об административном правонарушении, подвергшем опасности жизнь и здоровье людей.

Худший сценарий… Камрады, не буду портить вам настроение. Что такое взрыв газа в жилом доме — представляют все.

Нужно заметить: в газопроводе относительно невысокое давление (в отличие, к примеру, от водопровода). Исходя из этого, перекрывать всю газовую сеть не нужно. Однако меры безопасности, все же, необходимо предпринять. Прежде всего, при проведении работ должно быть распахнуто окно. Двери в кухню должны быть плотно закрыты, а щели заткнуты тряпками или полотенцами.

Работу начинаем с демонтажа отслужившего газового крана. Снимаем его с помощью газового ключа. Как только сняли краник, затыкаем трубу подушкой большого пальца. В это время помощник накручивает на новый краник ФУМ-ленту или наносит на резьбовое соединение герметик.

Далее нужно убедиться в герметичности соединения. Для этого применяется старый проверенный способ с мыльным раствором. Следует мыльный раствор нанести на соединение и если появятся пузыри, соединение будет давать утечки. Исправить недочет нужно безотлагательно: снимаем кран и повторяем герметизацию соединения.

Читать далее: Тонировка Окон В Квартире Своими Руками Видео — МастерОК

По окончании работы следует основательно проветрить кухонное помещение и присоединить к системе газовую плиту. Даже при отсутствии профессиональных навыков, на операцию по замене газового крана уходит не более 15 минут. Плюс в проведении работы своими руками — существенная экономия средств. Однако если нет уверенности в собственных силах, лучше поручить эту работу специалистам из сервисной службы поставщика газа.

Как происходит ремонт системы

Для начала приготавливаются:

  • гаечные ключи;
  • отвертка (без нее практически не проходит ни один ремонт);
  • плоскогубцы.

Для ремонта водопроводного крана необходимо:

  1. Перед краном перекрыть холодную или горячую воду.
  2. Выкрутить винт, посредством которого удерживается поворотный рычаг.
  3. Снять рычаг и отверткой открутить резьбовую часть.
  4. Плоскогубцами удалить купол крана и снять пластиковую деталь.
  5. Если протечка водопроводного крана происходит из-за изнашивания или засорения уплотнителя, то его либо полностью заменяют на новый, либо хорошо очищают.
  6. Из крепления вынимают шар и при видимых повреждениях заменяют его.
  7. Демонтируют уплотнители, с помощью которых фиксируется поворотная часть. Все пружинки и уплотнения снимаются плоской отверткой.
  8. При деформации прокладок или их повреждениях устанавливаются новые.

Статья по теме: Мобиль с бабочками своими руками

По окончании ремонта шарового крана в обратном порядке осуществляют его сборку, одновременно нанося тонким слоем смазку. Смазка у различных производителей может отличаться, поэтому может не подойти для определенного типа шарового крана, что приведет к его поломке.

Завершается ремонт шарового крана проверкой герметичности всех элементов и соединений, для этого его подключают к водопроводу и проводят испытания.

Самые лучшие посты

  • Схемы фриволите: воротники, салфетки и сережки иглой для начинающих
  • Выращивание укропа на балконе: все тонкости процесса
  • Остекление балкона в хрущевке: советы и рекомендации
  • Сумка из свитера своими руками
  • Технология отделки потолка шёлковой штукатуркой
  • Интересное о витражах
  • Букет из мыла: мастер-класс по изготовлению роз с фото и видео
  • Как закрепить нить при вышивании крестом: в начале и в конце, видео, правильные способы

Назначение

Определение «шаровой кран» одинаково применимо к водоразборному крану и к вентилю. Эти два типа кранов различают по локации и назначению. Водоразборный является конечной точкой водопровода, вентиль устанавливают между элементами водопровода.

Шаровые краны для водопровода предназначены для полного перекрывания магистрали или для регулирования потока. В запорной арматуре конструкция предусматривает два рабочих положения «закрыто» и открыто», исключая промежуточные. Для уменьшения подачи воды, перенаправления потока или смешения двух потоков используют шаровые краны иной конструкции, которые специально предназначены для этих целей.

Шаровой запорный кран на водопроводные трубы ставят:

  • на каждую ветвь разводки к бытовым приборам (водонагреватель, стиральная, посудомоечная машина);
  • на каждую линию водопровода, ведущую к раковине, ванной, душевой кабине;
  • на индивидуальный отвод от основной магистрали водопровода (на ввод водопровода в квартиру или дом).

Схема монтажа внутридомового водопровода с установкой запорного устройства на каждый участок разводки несколько удорожает и усложняет монтаж коммуникаций, но в долгосрочной перспективе более выгодна. В случае прорыва трубы, выхода из строя какого-либо бытового прибора шаровой кран позволяет быстро перекрыть подачу воды на проблемный участок. При этом у жильцов остается возможность пользоваться водопроводом.

Водоразборный шаровой кран устанавливают на холодную или горячую воду отдельно, а также это распространенный вариант смесителя. Шаровой смеситель — это кран, который открывают и закрывают не вращением барашка, а рычагом, поворачивая его влево-вправо для регулировки температуры и вверх-вниз для управления силой потока.

Находят применение шаровые краны в классических индивидуальных отопительных системах, при устройстве теплого пола. Запорная арматура позволяет отсекать от основной системы отдельные радиаторы, регулируя таким образом температуру в помещении. В случае поломки радиатора это позволяет не останавливать работу отопления для ремонта.

Рекомендуем ознакомиться: Трубы напорные для коммуникаций из полиэтилена — характеристики и сфера использования

Выбор запорной арматуры для отопительной системы ограничен определенными требованиями к температуре и внутреннему давлению. Не каждый шаровой кран по своим эксплуатационным характеристикам для этого подойдет.

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

  • полнопроходные;
  • редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

  • муфтовые;
  • фланцевые;
  • под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

  • ручной;
  • с редуктором;
  • с электроприводом;
  • гидравлический;
  • пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

  • латунные для газа и воды бытовых систем;
  • стальные самые дешевые;
  • из нержавейки практичные;
  • чугунные кислотостойкие;
  • полипропиленовые для пластиковых трубопроводов.


Шаровый кран под фланец

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
