Этапы
Монтаж внешнего водопровода и
канализации состоит из нескольких этапов. В их число входят:
- составление проекта, расчеты;
- подготовка, земляные работы (разметка,
подготовка трассы, планировка, прочие работы); - укладка, соединение трубопроводов. установка
колодцев, запорной арматуры, монтаж других узлов; - проверка работы, засыпка пазух траншей;
- приемные испытания, сдача сетей в эксплуатацию.
При составлении проекта
необходимо учитывать тип или вид систем, грунтовые условия, прочие
специфические особенности. Подготовка состоит из земляных работ, которые
выполняются исходя из климатических условий региона. Учитываются глубина траншей
и гнезд для колодцев, существующие естественные или искусственные препятствия, другие
факторы.
Прокладка сетей водопровода и канализации производится исходя из условий работы. Сети водоотведения нуждаются в уклоне для самотечного перемещения жидкостей. Для напорных линий уклон не нужен, что несколько облегчает монтажные работы. Укладку труб водоснабжения выполняют в бетонные лотки с крышками. Они исключают механические повреждения труб, защищают линию от замерзания. Линия ГВС обогревает внутреннюю полость лотка, исключая перемерзание труб. Магистрали водоотведения размещают на глубине, превышающей уровень промерзания грунта. Это позволяет избежать образования ледяных засоров в холодное время года.
Разновидности труб для наружной канализации
Внешняя система собирания стоков в постройке предполагает использование любых труб, в соответствии с предпочтениями: чугунных, из пластмассы, асбоцемента (с Ø 100 мм), керамики (Ø 150 мм) – с длиной в пределах от 1,8 до 2 м.
Поскольку трубы в процессе будут подвергаться постоянной эксплуатации: действию влаги, химическим реагентам, температурным перепадам, выбирать их нужно с учетом качественных характеристик:
- прочности и возможности долгого пользования;
- устойчивости к колебаниям температуры, коррозии (если чугунные);
- отсутствию блуждающего тока.
Пластиковые трубы современных производителей полностью обладают перечисленными требованиями к качеству. Это идеальный вариант для устройства канализации, которые, к тому же, экологичны и обеспечивают надежную герметичность системы.
ВАЖНО! Лучше всего для монтажа наружной канализации приобрести не только пластиковые, но и поливинилхлоридные или полипропиленовые трубы, так как такая продукция, несмотря на легкость, отличается долговечностью и приемлемой ценой, в отличие от чугунных. Для них не требуется использование сварочного аппарата
Главное, выбирать их внимательно и без спешки. Гарантия на такие изделия составляет до 50 лет.
Чтобы прокладывать трубы, необходимо будет снаружи дома вырыть траншеи, дно которых нужно будет засыпать песком. После укладки труб в траншею насыпают гравий, а затем смесь жидкого бетона. При необходимости, трубы утепляют (керамзитом, шлаком). Трубу нужно расположить в траншее ровно, без перегибов и провисаний, на хорошей песчаной подушке. Места стыков труб обрабатывают герметиком.
Монтаж внешней канализации надо осуществлять без резкого поворота. Когда в повороте есть необходимость – его делают менее выраженным.
ВАЖНО! Поскольку рыхлая почва способна к проседанию, подушку из песка для трубы нужно делать побольше, хорошо ее трамбуя.
Фотографии работ монтажа канализации:
Остальные фотографии монтажа канализации >> Непосредственный монтаж канализации в общественных зданиях проводится за несколько шагов. Первоначально требуется выбрать класс используемых расходных материалов. Они различаются по ряду параметров:
- срок службы;
- соотношение цены и качества;
- несложность ремонта;
- гармоничность в интерьере.
От сделанного выбора будет зависеть качество проделанной работы. Такой подбор составляющих частей предпочтительнее предоставить мастерам, которые будут выполнять запланированный объем работы. Излагаемый метод застрахует клиентов от незапланированных трат.
Что представляет собой напорная система?
В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.
Самотечная (А) и напорная (В) канализации
Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:
Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.

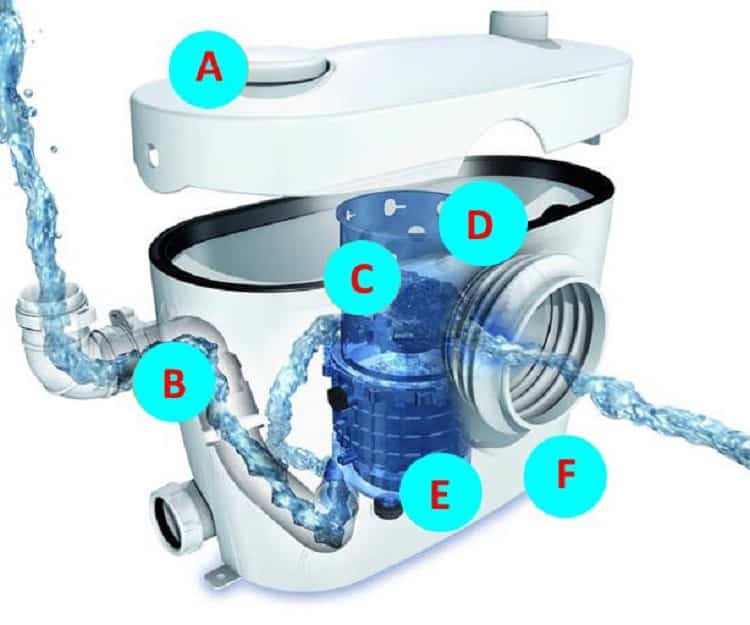

Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift
Обозначения:
- А – Верхняя крышка с угольным фильтром.
- В – трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
- С – измельчитель.
- D – входной фильтр очистки.
- E – насосный механизм.
- F – резервуар.
– Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.
Пример с использованием наружной КНС
В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.
Как избежать ошибок?
Выполнить монтаж наружной канализации системы быстро и качественно, а также избежать некоторых основных ошибок, помогут следующие советы:
Покажите предварительный проект опытным специалистам, прислушайтесь к их замечаниям и внесите необходимые изменения.
Не экономьте на материалах – эта разница в цене несопоставима со стоимостью ремонта, который может понадобиться в случае наличия в элементах технологических дефектов.
Хоть это и не является обязательным требованием, подумайте об утеплении труб пенопластом или вспененным полиэтиленом (минвату использовать не стоит). Эта дополнительная перестраховка убережет канализационные трубы от особо суровых погодно-климатических условий.
Следуйте народной мудрости «семь раз отмерь, один раз отрежь» – аккуратно и качественно вырезайте и подгоняйте участки трубопровода, точно соблюдайте необходимые углы уклона, не забывайте про контроль герметичности.
Узнайте у продавца о составе и качестве защитных покрытий внутренней поверхности септика. Оптимальным считается нанесение двух слоев битума поверх слоя грунтовки
Если используются чугунные трубы, лучше остановить выбор на изделиях со стойкими антикоррозионными покрытиями.
Уделите особое внимание качеству дренажных труб. В случае их засорения или малой пропускной способности возможен застой воды в колодце, что может повлечь ряд неприятных последствий.
Материал для наружных трубопроводов
Для изготовления наружных
трубопроводов используются разные материалы. В их числе могут быть:
- пластик. Существуют разные виды — полиэтиленовые, ПВХ, пропиленовые трубы. Наиболее распространена труба канализационная пластиковая 110 мм, технические характеристики которой обеспечивают устойчивость ко всем нагрузкам. Трубы из пластика имеют массу достоинств — малый вес, устойчивость к коррозии, гладкую поверхность. К недостаткам пластиковых элементов следует отнести температурные изменения размера. Срок службы такой системы составит 50 лет;
- асбоцемент. Это долговечные, легкие изделия из смеси цемента с асбестовыми волокнами. Не так давно они были широко востребованы, но с появлением пластиковых частей системы перестали пользоваться спросом. Причина этого — хрупкость, склонность к появлению трещин;
керамика. Материал, издавна применявшийся для строительства разных систем. Керамическая труба канализационная для наружной прокладки используется и сегодня. Она отличается устойчивостью к появлению отложений на внутренних стенках. Недостатком считается хрупкость и большое количество стыков.
Длина одного отрезка мала, поэтому приходится
делать много соединений;
чугун. В советское время чугунные трубопроводы составляли любую систему. Тогда не делали разницы между внутренними и наружными участками, что упрощало выбор, но усложняло технологию укладки. Для уличных линий минимальный диаметр 110 мм, что для внутренней части системы слишком много. Кроме этого, недостатками стали большой вес и хрупкость. Монтаж требовал уплотнения каждого раструба, отнимая много времени. Это в сумме стало причиной отказа от чугунных систем.
Сегодня уверенно лидируют трубы для наружной канализации
из ПВХ. Они недороги, быстро и надежно соединяются, поддаются ремонту
или замене. В промышленных канализационных линиях иногда используют чугунные трубопроводы,
которые отличаются повышенной прочностью.
Эксплуатационный период чугунных труб
Чугунные трубы часто используют для сооружения наружных сетей и разводки системы отведения стоков. Изготавливаются элементы канализационных сетей методом центробежного литья. Сырье, которое используется для этого, #8211 серый чугун.
При монтаже канализационных сетей зачастую применяются чугунные трубы. Они отлично подходят для прокладки наружных трубопроводов.
Покрытие на основе битума наносят на внутреннюю и внешнюю поверхность трубы, что защищает их от коррозии и увеличивает срок службы чугунных канализационных труб. Но такое покрытие служит не только для защиты металла от коррозионных процессов, но и для придания гладкости внутренней поверхности. Это способствует улучшению пропускной способности.
Преимущества и недостатки канализационных чугунных труб
Начнем с преимуществ. На сегодняшний день трубы из чугуна, выполненные по современным технологиям, отличаются высокой прочностью и надежностью использования. Они могут выдерживать долговременное воздействие высоких температур, невосприимчивы к частым перепадам температуры и более устойчивы к коррозии. Несомненным и важным преимуществом чугунной канализации является еще и то, что они более доступны, чем стальные. При всем этом они более долговечны в использовании, их срок службы составляет примерно 80-100 лет. Эксплуатация чугунных труб экологически безопасна.
Схема устройства чугунных труб.
Чугунные трубы чаще всего используют, если необходимо установить систему канализации, которая должна функционировать в режиме постоянной высокой нагрузки.
Ввиду своей тяжести, чугунные трубы перевозят на специальной технике.
К недостаткам использования можно отнести сложность и стоимость монтажа. Транспортировка чугунных труб #8211 дело не из легких. Этот материал тяжелый, его можно перевести только с помощью специальной строительной техники. Соединение деталей из чугуна #8211 достаточно сложное и трудоемкое задание, от которого зависит их эффективная служба.
Существуют два основных метода соединения канализационных труб. Первый #8211 это зачеканивание стыков. Для зачеканивания стыков используют каболку или другие материалы. В этом случае стыки соединяются каболкой, пропитанной саморасширяющимся цементным раствором. Второй метод #8211 это заливание соединения расплавом серы, но нужно быть предельно осторожным с использованием этого метода.
Установка канализационных чугунных труб
На сегодняшний день производители выпускают разные чугунные трубы для канализации. Такой разнообразный выбор помогает делать канализационные системы самых различных конфигураций и упрощает их использование.
Чугунные трубы соединяются при помощи специальной соединительной муфты.
Срок службы чугунных труб зависит во многом от правильности установки, поэтому доверять стоит только проверенным специалистам. Монтаж производится в определенной последовательности. Сначала хвостовая часть чугунной трубы вставляется в раструб предыдущей детали. Затем зазоры в раструбе уплотняются при помощи пакли. Для уплотнения зазора необходимо использовать слой намотанной пакли из льна, который забивается в раструб. Забивают паклю, используя деревянную палку, по которой ударяют молотком.
При зачеканивании раструба паклей нужно следить, чтобы внутрь не попал уплотняющий материал. Это может привести к образованию засора, тогда срок эксплуатации трубы будет снижен.
Забивать уплотнительный материал нужно до тех пор, пока 2/3 раструба не будут заполнены. Затем необходимо залить раструб цементным раствором марок М400 или М300. Раствор разводится 9:1. На залитый раствор следует положить мокрую тряпочку, чтобы он высыхал постепенно, не трескаясь.
Описанный способ используют для соединения канализационных чугунных элементов между собой. Если нужно соединить чугунную конструкцию с пластиковой, например, то следует использовать переходники. Такие детали помогают соединить трубы разного диаметра. Для надежности и более длительного срока эксплуатации переходник с внутренней частью раструба необходимо обработать силиконовыми герметиками. После этого переходник вставляется в раструб.
Несмотря на все сложности транспортировки и монтажа, они пользуются спросом. Это можно объяснить их надежностью, длительностью срока эксплуатации и дешевизной. Канализация, сделанная из чугунных труб, вечна.
Установка водопровода
Устанонка сети водопровода это достаточно тщательный и длительный процесс, который требует точного соблюдения определенной последовательности. От компетентных действий зависит эффективность сети водопровода в будущем и качество ее использования. Конечно, чтобы получить действительно хорошие результаты, лучше обратиться к профессионалам.
Нужно убедиться, что трубы и фитинги были приобретены в достаточном количестве. Необходимо приобрести обратный и воздушный фильтр (если это необходимо для проекта).
Правила установки водопровода и канализации включают следующие пункты:
- используют трубы диаметром до 50 и 100 мм.
- При присоединении сети к сантехническим приборам используется переходная манжета из резины (при подключении к сифонной трубке) и вкладыш (при прохождении сети через любую стену или потолок).
- желательно делать меньше поворотов и переходов, так как такое место потенциально подвержено утечке.
- На каждый ход требуется ловушка.
- трубы могут меняться в пределах 1 2 см / м. Чем больше угол, тем меньше способность к самоочищению сточных вод и шумность. То есть, тихие канализационные сети с меньшим наклоном. Однако угол не должен быть слишком мал, поскольку из-за этого обычно уменьшается скорость воды.
Установка внутренней сети водоснабжения должна начинаться с установки стояка. Сначала сделайте макет в соответствии с предвзятым планом, а затем приступите к установке водопровода. Устанавливая стояк, старайтесь полностью соблюдать его вертикальное положение и избегать искажений и трещин в соединительных трубах. Водопровод должен быть выполнен путем укладки трубных поддонов вверх из подвала. В каждом месте, где сеть образует угол устанавливается угловой фитинг.
Каждый стояк обязательно вентилируется на крыше дома в виде отдельного вентиляционного канала. В целях безопасности строго запрещено отображать вентиляцию канализационной сети в дымоходе строительной сети.
После монтажа стояков соединяются поточные линии из туалетов, ванн и другого сантехнического оборудования. Для этой цели используют медные, чугунные или пластиковые трубы для бытовых стоков и их диаметр должен быть идентичен диаметру выходов санитарного устройства.
Длина патрубка должна быть менее десяти метров, а угол наклона таким, чтобы не препятствовать свободному перемещению стоков в стояк. Резка труб выполняется перпендикулярно осевому участку сечения. Заусенцы, образованные во время распиловки, обязательно удаляют. Фитинги и углы строго запрещено резать и обрабатывать.
Фитинги для слива используются для изменения направления потока и отличаются от фитингов, используемых в водопроводе и распределительных трубах. Фитинги для сливных и канализационных трубопроводов должны обеспечивать плавное изменение направления и поддерживать достаточную скорость потока, чтобы уменьшить засорение сети. Обеспокоенность по поводу изменения направления и скорости связана с тем, что вода в стоках и канализациях течет под действием силы тяжести и может содержать твердые частицы. Нельзя использовать колено и другие фитинги, предназначенные для воды под давлением с дренажными и канализационными сетями.
При необходимости все элементы водопровода обрабатывают специальной смазкой или мыльной водой, но использование моторного масла и его аналогов строго запрещено.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
5 ошибок, связанных с обустройством внутридомовой канализации
Очень часто оплошности при проведении канализации связаны с неверными расчётами параметров используемых труб. Чтобы обеспечить бесперебойную работу сточной системы, монтаж трубопроводов канализации обязан учитывать такие нюансы:

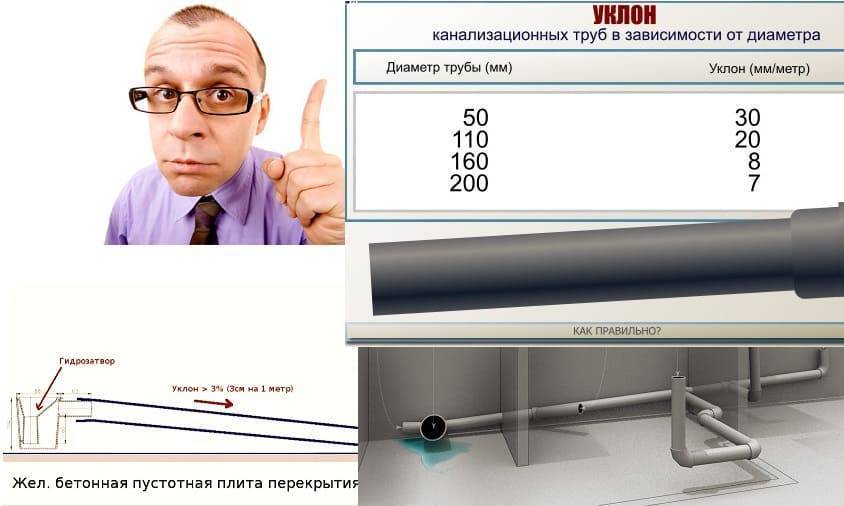

Угол наклона
Подбираемый угол наклона горизонтальных труб будет зависеть от размера их внутреннего сечения. Согласно нормативным данным, труба пятидесятка должна опускаться на три сантиметра с каждого метра. Труба с диаметром от 100 до 110 наклоняется на два сантиметра. Деталь от 160 миллиметров может иметь наклон, не превышающий 0,8 см на метр изделия.
Вам также может понравиться: Уклон канализационных труб по СНиП
Перепад высоты
Монтаж канализации из пластиковых труб своими руками подразумевает соблюдение такого показателя, как перепад высоты. Его значение должно быть равным одному метру. Для остальной сантехники он составляет три метра. Если необходимо превысить нормативное значение, тогда придётся продумать обустройство вентиляции на каждом конце подводки.
Подбор угла
Очередная распространенная ошибка кроется в неверном подборе угла. Если он будет прямым (90 градусов), тогда при отскоке начнёт формироваться засорение. Избежать проблемы можно путём создания плавного перехода в угловом месте при помощи фасонных деталей с углом в 135 градусов.
Вывод фановой трубы
Ошибкой считается вывод фановой трубы в общую систему вентилирования помещений. Подобный вариант позволит канализационному аромату мгновенно наполнять все комнаты
Важно помнить, что поток воды создаёт большой уровень шума. Чтобы избавить себя от дискомфортного звукового сопровождения следует продумать шумоизоляцию
Использовать можно минеральную вату, которой обматываются трубы. Дополнительно можно соорудить специальные короба при помощи гипсокартона.
Не оборудована обратным клапаном
Труба, служащая для соединения септика со сточной системой, не оборудована обратным клапаном. В указанной ситуации при переполнении уличной ёмкости стоки вернутся в дом и зальёт подвал.
Из чего делают фановые трубы?
Если раньше для создания канализации использовались только чугунные трубы, у которых, несмотря на наличие массы достоинств, есть еще большее число недостатков, то сейчас для изготовления этих инженерных систем применяются и другие материалы. Познакомимся с ними ниже.
ПВХ
Трубы для канализации из ПВХ
Полимерный материал, из которого сейчас делают всевозможные изделия, в том числе и трубы для канализационных стоков. Они получаются легкими, безопасными для окружающей среды и человека, а также очень простыми в обработке и монтаже. Характеризуются долгим сроком службы, практичны, так как не склонны формировать внутри себя осадок, устойчивы к износу, недорогие. Главный их недостаток — невозможность применения при очень низких температурах, а при +60 и выше они деформируются и повреждаются. Но в течение короткого времени через них можно сливать воду температурой +95 (не более минуты). Однако в целом для создания внутренней системы стоков в доме они подходят отлично. Различаются по цветам — серые, коричневые. В зависимости от цвета определяются и условия их применения.
Плюсы
- очень легкие
- не ржавеют
- гладкие изнутри
- долговечные
- не зарастают
- дешевые
Минусы
- нельзя использовать при температурах менее -10 градусов
- деформируются при температуре выше +60 градусов
Полиэтилен
Полиэтиленовые трубы для канализации
В продаже можно найти и трубы из полиэтилена, которые обозначаются аббревиатурой ПЭ. Это тоже полимерное искусственное вещество, однако очень плотное. Трубы из ПЭ часто имеют снаружи гофрированный слой, который повышает их жесткость и прочность. Такие изделия используют для наружной системы водоотведения. В целом это долговечный вариант, отличающийся эластичностью, устойчивостью к сильным перепадам температур (выдерживают до -60 градусов). Такие трубы не боятся ни щелочей, ни кислот, хорошо изолируют звуки, а внутри на них не формируется осадок из-за гладкости. Но они не любят солнечного света, а транспортировать через них можно стоки не горячее +80 градусов.
Плюсы
- не ржавеют
- гибкие
- выдерживают очень низкие температуры
- легкие
- идеальны для наружного трубопровода
Минусы
не любят солнечный свет
Полипропилен
Полипропиленовые трубы для канализации
Это трубы из полипропилена — еще одного полимерного вещества, пластика, очень прочного и надежного. Материал не боится сильных перепадов температур, он долговечен в использовании, прекрасно выдерживает действие как щелочей, так и кислот, простой в монтаже. Осадки и грязь внутри не накапливаются из-за очень гладкой поверхности. Недостаток один — трубы не выдерживают нагрев свыше +95 градусов, однако для оборудования канализации внутри дома подходят как никакие другие. Их считают лучшими многие строители.
Плюсы
- очень прочные
- выдерживают сильные перемены температур
- просты в монтаже
- надежные
- не боятся щелочей и кислот
- не склонны накапливать осадки и грязь изнутри
Минусы
не выдерживают нагрев свыше +95 градусов
Чугун
Чугунные трубы для канализации
Такие трубы известны всем, кто родился до начала 2000-х. Раньше именно из них сооружали систему стоков в каждой квартире и в каждом доме. И в старых домах их все еще можно отыскать. Чугун очень прочен и долговечен, ему нипочем как высокие, так и низкие температуры. Однако он имеет слишком много недостатков, из-за которых его сейчас применяют крайне редко. Так, этот материал очень тяжелый, из-за чего сложен в монтаже. Со временем он начинает прогнивать, из-за чего возникают риски протечек. Внутри трубы из него шероховатые, там постоянно формируется осадок, а еще есть риск появления засоров. Да и стоят они недешево.
Плюсы
- долговечный
- прочный
- не боится никаких температур
Минусы
- гниет со временем
- тяжелый
- дорогой материал
- шероховатость стенок внутри
Керамика
Керамические трубы для канализации
Один из тех материалов, что использовался еще в древности для создания систем стоков. Сейчас его применяют очень редко, и найти керамические трубы сейчас где-либо крайне сложно. Его ценили из-за химической инертности, долговечности, устойчивости к температурам. Однако сейчас в продаже есть более практичные материалы, обладающие теми же свойствами. Из минусов керамики можно отметить хрупкость, сложность монтажа, а устойчивость к химии и другие свойства обусловлены наличием глазури.
Плюсы
- инертны к химическим веществам
- долговечны
- не ржавеют
Минусы
- сложные в монтаже
- хрупкие
- морально устарели
Сборка внешней системы

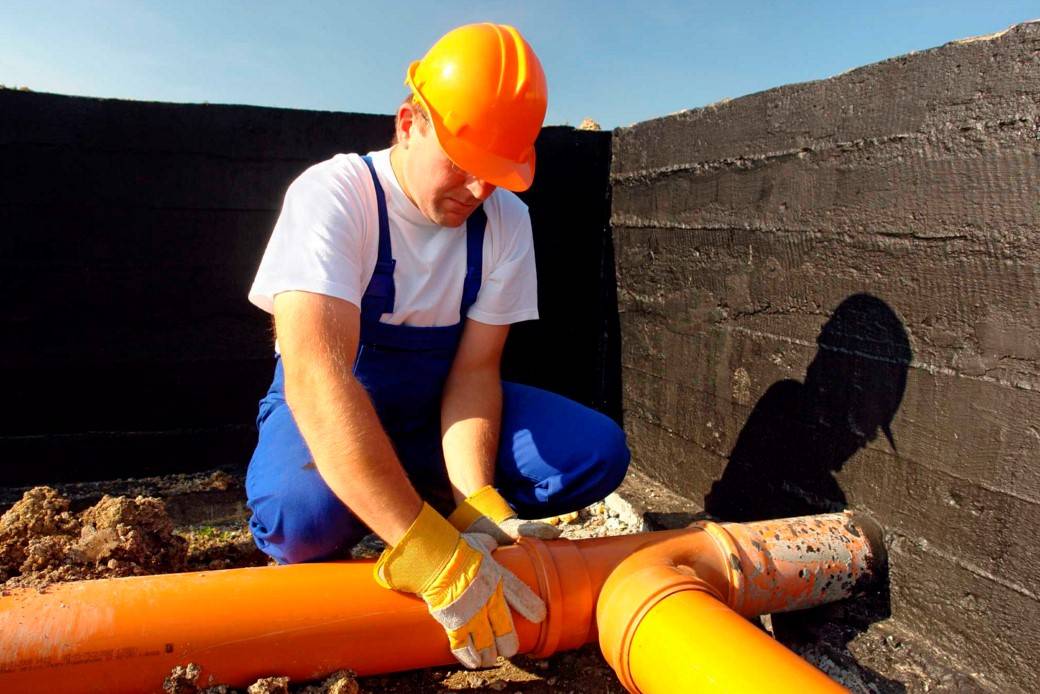

Для монтажа наружной системы водостока используются трубы оранжевого цвета. Окраска в данном случае говорит о применении данной продукции исключительно за пределами помещения.
Для обустройства места под прокладку водостока создают подушку из песка и щебня. Высота такого одеяла не более 200 мм. Создание такой прокладки осуществляется под трубами и сверху них. Сначала засыпается песок, затем щебень. Порядок укладки нарушать не следует.
Разводка наружной канализации в частном доме
Прокладка канализации осуществляется в специально подготовленные траншеи. Если высота траншеи будет недостаточной, система может замерзнуть. Поэтому необходимо знать, на какую глубину закапывать пластиковую канализационную трубу. Для определения данного параметра существуют обязательные требования:
- Путь системы должен пролегать ниже уровня промерзания почвы. Этот показатель будет меняться в зависимости от региона. На Европейской части этот показатель равняется 80 см.
- На входе в септик или сточную яму уровень опускается до отметки в 100 см.
- Глубина траншее на выходе под фундаментом равняется 50 см при условии температуры сточных вод выше 15 градусов.
Если отсутствует возможность прокладывания системы на данной глубине, осуществляется утепление труб с помощью изоляторов или греющего кабеля. Они помогут сохранить тепло внутри системы и не уберегут от промерзания жидкости и создании ледяных пробок.
Траншейная прокладка водоотведения от дома
Выполнение монтажа канализационных труб осуществляется следующим образом:
- Труба вставляется в специальную гильзу в фундаменте.
- Обработанные края смазкой, с установленным резиновым уплотнителем, стыкуются между собой до упора. Вход конца раструба осуществляется на 40-45 мм. Использовать силиконовую смазку в данном случае нежелательно, чтобы не допустить расслоения резины.
- Систему водоотвода прокладывают по ровной поверхности без смещения. Если требуется изменение направления, используют отводы. На каждом разветвлении устанавливается ревизия.
- Если участок ровный, но его протяженность свыше 20 метров, установка колодца также потребуется.
- Канализационная система ведется до выгребной ямы, септика или колодца. В этом месте подключают очистительные станции для получения технической воды. Ее удобно использовать для гидропонной установки или уборки территории.
- Далее вся система подвергается проверки на наличие протечек и герметичности стыков.
- На собранную конструкцию укладывается теплоизоляция и засыпается песком.
Вывод слива через фундамент Для соединения труб используется раструбный способ. Собирать конструкцию из элементов из различных материалов недопустимо. Так как они имеют разные коэффициенты теплопроводности. Перепады температур способны деформировать систему и создать протечки на магистрали.
Основные этапы укладки
Проведение работ по созданию сточной системы осуществляется по следующей схеме:
- В соответствии с проектом выкапывается траншея с использованием строительной техники или вручную лопатой. Начинается траншея от фундамента дома или выпуска трубопровода, на который одевается в раструб.
- Дно траншеи выравнивают, трамбуют и делают песчаную подушку. Для чего слой песка в 15 см смачивают водой и плотно утрамбовывают.
- Производится укладка трубопровода, при этом раструбы направляют вниз, чтобы облегчить соединение.
- Собирают трубопровод, смазав специальным средством (герметиком и др.) кромки труб для лучшего скольжения деталей. На изделии можно сделать отметки, которые проконтролируют правильное соединение. Перед установкой в раструб вкладывают резиновые герметизирующие манжеты.
- При укладке трубопровода нужно стараться меньше использовать изгибы и повороты, для чего применяют отводы с углами в 15-45 градусов. В местах соединений и участках потенциального засорения устанавливают ревизионные люки.
- После завершения сборки проверяют правильность уклона. Если глубина закладки трубы проходит выше уровня промерзания грунта, то проводится работа по утеплению объекта. В этих целях используется минеральная вата, цилиндрический базальтовый утеплитель или греющий кабель, который прокладывают одновременно с трубой.
Замер угла наклона системы стока
Приступают к засыпанию траншеи. Трубы постепенно засыпают песком, аккуратно уплотняя, после чего покрывают слоем грунта, извлеченного ранее. Каждый слой земли в 10-15 см утрамбовывают, уплотнять грунт можно только по боковым сторонам трубопровода. Над трубами это делать не следует во избежание повреждения или деформации изделия.
Для правильной укладки канализации своими руками специалисты рекомендуют:
- Недопустимо применять смазку, не предназначенную для канализационной системы. Внутренние поверхности не следует смазывать.
- При монтаже внутридомовой канализации в помещении без отопления используют утеплитель для труб.
- Пропускная способность трубы находится в зависимости от ее диаметра.
- Не рекомендуется укорачивать раструбы и фасонные части.
- Для обеспечения правильного уклона, трубы следует закреплять.
- Длительность срока эксплуатации системы определяется ее герметичностью.
Таким образом, выбор способа монтажа канализационной системы зависит от места и региона проживания, особенностей ландшафтного дизайна, наличия грунтовых вод и материала, из которых произведены трубы.
