Как построить гараж из сэндвич-панелей

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

  1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
  2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
  3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
  4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
  5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
  6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

  1. В местах установки свай нужно вырыть неглубокие ямки.
  2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
  3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
  4. Полости внутри свай залить бетоном.
  5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

  1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
  2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

  3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

  4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

  1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
  2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
  3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
  4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

  • металлопрофиля;
  • листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

  • штукатурка;
  • покраска;
  • облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Составление проекта и сметы расходов

Проект каркасного гаража из дерева

Прежде чем приступить к проектированию каркасного гаража, изучают особенности используемых в его строительстве материалов. Длина стандартных досок и бруса – 6 м. Можно заказать изделия других размеров, но за это придется доплатить.

В целях максимальной экономии средств при проектировании учитывают и геометрические параметры облицовочных и кровельных материалов.

Для гаража 3х6 с высотой стен 3 м потребуются:

  • брус 150х150 мм – 1,6 м3;
  • доски 50х150 мм – 2,1 м3;
  • доски 25х150 мм – 1,9 м3;
  • доски 50х100 мм – 0,7 м3 (для пола, если он будет деревянным).

Выгодность каркасника и в том, что можно экономить на пиломатериалах для устройства опалубки. Её сооружают из имеющегося, но для его сохранности укрывают щиты плотной полиэтиленовой пленкой. После демонтажа опалубки доски используют по назначению: для возведения каркаса.

Обязательные позиции сметы

НазначениеМатериалы
Фундамент из монолитной ж/б плиты— гидростеклоизол или рубероид для устройства гидроизоляции;

— песок для отсыпки «подушки» толщиной 20-30 см;

— бетон М-300;

— металлические прутки для армирования.

Каркас стен и перекрытий, стропильная система— брус 150х150 мм;

— доски 50х150 мм;

— доски 50х100 мм.

Обшивка внутренних и внешних стенОСП-3 (толщина 9 мм)
Обрешетка кровлиДоски 25х150 мм
Облицовка кровлиОндулин, профлист, плоский или волнообразный шифер, гибкая черепица, металлочерепица.

Доска 25х150 мм для подшивки карнизных свесов.

Утеплитель стен и перекрытийБазальтовые плиты Rockwool «Лайт Баттс» толщиной 150 мм.
Огнебиозащита древесины«Сенеж Огнебио»
Крепёжные элементыМеталлические уголки, саморезы по дереву, гвозди.

В среднем стоимость материалов для строительства гаража 4х6 м с высотой стен 2,7 м составляет 278 тыс. руб. (данные актуальны на начало 2018 г). Работа специалистов по возведению строения – 180-200 тыс руб.

Для выяснения точного количества материалов, необходимых для строительства каркасного гаража, можно воспользоваться онлайн-калькулятором, выполняющим расчёты в соответствии с СП 31-105-2002.

Для этого необходимо указать параметры строения:

  • длину;
  • ширину;
  • высоту;
  • шаг между балками перекрытий (рекомендовано 400 мм);
  • шаг между рядовыми стойками каркаса (рекомендовано 600 мм);
  • толщина утеплителя (100-200 мм).

Строительство металлического каркаса и монтаж сэндвич-панелей

Сварив каркас гаража и несущие фермы из профильных труб, их загрунтовали и покрасили.

Затем каркас смонтировали на фундаменте.

Как показала практика, это — не самый сложный этап строительства. Труднее всего найти сэндвич-панели, точнее – небольшую партию, в разумные сроки.

ansushkov

Поиск сэндвичей превратился в целую эпопею. При нужных мне размерах панели делают только на заказ, причём и цены (от 500 до 670 рублей), и сроки (от 1 до 3-х месяцев) кусались, т.к. панели производят только на заводе, а объёмы менее 250 кв. м фирмам просто не интересны.

Начался бесконечный обзвон производителей и поставщиков сэндвич-панелей. В итоге выяснилось, что связываться с гаражом 12х6.5 м никто не хочет. Интерес проявляли только перекупщики, но с дополнительной наценкой + 20-50%. Только после третьего объезда всех доступных производств пользователь, наконец, договорился о варианте, который всех устроил.

Важно: при заключении договора на поставку сэндвич-панелей ansushkov чётко прописал сроки и размеры компенсации за срыв оговоренной даты. Производитель затянул поставку сэндвичей на 2 недели от обещанного, ему удалось привезти панели в крайние сроки, указанные в договоре

После доставки панелей дело пошло. Сэндвичи смонтировали за неделю, а гараж стал походить на законченное строение.

Интересны нюансы монтажа сэндвич-панелей:

  1. Стеновые панели ставили вручную силами трёх человек.

Вес шестиметровой стеновой сэндвич-панели размером 6000х1000 мм и толщиной 100 мм – 90 кг.

  1. Кровельные сэндвич-панели монтировали при помощи манипулятора, который их привёз. Вес панели – 120 кг.
  1. Панели крепили на каркасе специальными саморезами, предназначенными для монтажа сэндвичей. Для стеновых панелей применялись саморезы длиной 15 см.

Для закрепления панели 6х1 метр требуется 6 саморезов.

ansushkov

Все панели защелкиваются в замок, что обеспечивает плотную посадку. Углы пропенивал, потом прошёлся силиконовым герметиком и закрыл места стыков специальной обналичкой. Нащельники ставили на клёпки. Окна и двери ставили при помощи специальных скоб. Панели, при необходимости, резали специальным ножом, режется, кстати, очень легко, пилить дисками не советую — из-за неровных краёв портится внешний вид панелей.

Ещё одна проблема, появившаяся при строительстве гаража из сэндвич-панелей своими руками — найти комплекты ворот по адекватной цене. Установщики, видя размеры гаража и узнав, из чего он сделан, думали, что ansushkov строит автомастерскую или автомойку и заламывали цену от 85 до 150 тыс. за комплект. Тогда пользователь пошёл на хитрость — сам высчитал размеры и заказал простые ворота с управлением от пульта.

В итоге: комплект из пары гаражных ворот с дистанционным управлением обошлись в 75 тыс. руб.

Окна для гаража обошлись в 12 тыс. руб. Это — за двустворчатую конструкцию, размером 1.4х1 м с поворотно-откидной частью для вентиляции.

Для экономии внутреннюю гаражную перегородку для кладовки, сделали из обрезков панелей.

Благодаря точному расчёту количества панелей, не пришлось тратить деньги на докупку «лишних» сэндвичей, которые не подлежат возврату при снятой упаковке.

Как рассчитать?

При разработке проекта автобокса и выборе размеров будущего сооружения удобно отталкиваться от типовых размеров сэндвичей, чтобы лишний раз не резать материал в процессе монтажа. Их длина варьируется в пределах 2-12 м, минимальная рабочая ширина составляет 0,5 м, а максимальная – 1,2 м. По толщине изделия подбирают, ориентируясь на местные климатические условия.

Один средний легковой автомобиль помещается в автобоксе размером 4х6х3 м (ширина*длина*высота) и с воротами размером 3х2,25 м. Рассчитаем количество сэндвичей, требуемых для его возведения, при условии, что будут использоваться стеновые панели с наполнением из минваты (толщина 100), размером 1160х6500 (рабочая ширина*длина) и площадью 7,54 м2.

Для вычисления площади вертикальных поверхностей используется формула:

S стен = 2 (4 + 6) х 3 – (3 х 2,25) = 53,25 м2

Для расчёта нужного количества материала:

m = S стен ÷ S одного сэндвича = 53,25 ÷ 7,54 = 7,06 м2

То есть необходимо 7 панелей.

Строить гараж на две машины по принципу «много – не мало» неправильно. Пустующее пространство указывает на нерациональную трату денег. Грамотный подход к строительству подразумевает чёткое определение оптимальных размеров бокса на 2 авто с их последующим включением в проект и расходную смету.

При строительстве двухместного гаражного бокса исходят из того, что одно парковочное место в соответствии со строительными нормами имеет минимальные габаритные размеры:

  • По ширине – 2,3 метра.
  • По длине – 5,5 м.
  • По высоте – 2,2 м (с учётом высоты ТС).

Главным ориентиром при расчёте всех размеров гаражного бокса служат габариты транспортных средств, которые планируется в нём хранить.

Нужно учесть, что:

  • Между боковыми стенками бокса и дверями авто требуется оставлять по 60-80 см, чтобы можно было беспрепятственно выходить из автомобиля, не ударяя и не царапая двери.
  • Любая гаражная планировка предполагает между ТС наличие зазора шириной, равной ширине до конца распахнутой двери авто с запасом 15-20 см. По мнению опытных автовладельцев, удобнее всего размещать транспортные средства на расстоянии 90 см друг от друга, что позволяет спокойно открывать двери, не опасаясь за их целостность.
  • Спереди и сзади авто также нужно место для прохода, обеспечивающее удобство перемещения пользователя до любой точки автобокса, не пачкая одежду об машину или стены. Этому условию удовлетворяет проход 50-60 см.

Чтобы рассчитать высоту строения для удобного нахождения внутри него, к среднему человеческому росту – 175 см прибавляют 50 см. Ширину ворот определяют исходя их ширины ТС плюс 0,8 м (по 0,4 м справа и слева).

Руководствуясь данными размерами, производится точный расчёт размеров бокса на 2 авто, а потом по вышеприведённой формуле вычисляют необходимое количество стройматериала. Расчёт размеров большого гаража типа мини-ангара на 3 или 4 машины выполняется аналогичным образом.

Приведём размеры готовых модульных боксов с разным количеством парковочных мест и одинаковым размером ворот 3х2,25 м.

Габариты:

  • Двухместного гаража – 8х6х3 м.
  • Четырёхместного гаража с двумя воротами – 8х10х3 м.
  • Четырёхместного гаража с двумя въездами – 8х10х5 м.

Ещё одно практичное и выгодное решение – двухэтажный гаражный бокс, допустим, размером 5х4х6 м. Многим автолюбителям нравится проводить большую часть свободного времени в гараже, приглашать туда друзей и даже оставаться ночевать. Для подобного времяпрепровождения как нельзя лучше подходит просторный второй этаж, где можно обустроить жилую комнату с домашним кинотеатром, бильярдной и т. д. При желании можно сделать пристройку, где будет размещаться душевая кабинка и санузел.

Разновидности гаражей из сэндвич-панелей

Выделяют четыре разновидности гаражных помещений, которые изготавливают из сэндвич-панелей. Рекомендуется заранее ознакомиться с их особенностями, чтобы выбрать наиболее подходящий тип постройки.

Кассетные

В последние несколько лет популярностью пользуются гаражи, изготовленные из кассетного типа панелей. К их главным достоинствам относятся:

  • низкая стоимость, которая позволяет сэкономить деньги на постройке гаражного помещения;
  • высокая плотность сооружения;
  • легкость монтажа, благодаря которой человек сможет самостоятельно построить гараж;
  • надежность конструкции.

Также стены зданий из кассетных листов устойчивы к механическим повреждениям и неблагоприятным атмосферным явлениям в виде града, снега или дождя.

Модульные

Люди строят гаражи модульного типа, чтобы побыстрее обзавестись помещением для хранения транспортного средства. Отличительной особенностью модульной постройки зданий является то, что при строительстве используются модули, изготовленные на специальных заводах. Человеку достаточно просто соединить их между собой, чтобы соорудить каркас для гаража.

К недостаткам модульных гаражей относят:

  • Недолговечность. Срок службы таких построек в разы меньше, чем у помещений из кирпича.
  • Плохая теплоизоляция. Модульные постройки нуждаются в дополнительном утеплении.

Каркасные

Каркасные сооружения пользуются популярностью из-за своей упрощенной конструкции, которая позволяет сэкономить время и финансовые средства на строительстве гаража.

Строители предпочитают делать каркасные гаражи, так как они имеют следующие достоинства:

  • высокая прочность;
  • простота строительства;
  • возможность сделать все самостоятельно.

Главным минусом каркасных построек считают их воспламеняемость. Чтобы защитить сооружение от пожаров, придется обработать его антисептическими составами.

Разборные

Сборный гараж считается наиболее простым сооружением, которое можно построить для хранения авто. К плюсам сооружений такого типа относят:

  • Легкость возведения. Построить быстровозводимый гараж сможет даже человек, который ранее никогда не занимался строительством.
  • Скорость создания постройки. Чтобы полностью соорудить сборный гараж, понадобится 2-3 дня.

Гараж из сэндвич-панелей своими руками

Для начала стоит сделать проект сооружения. Его можно заказать или сделать чертеж самостоятельно, при этом учесть размер будущего гаража и количество необходимого материала. После чего приобрести готовый сборный комплект для строительства, в состав которого входят каркас, обшивка, материал для крыши, крепежные элементы и герметичные прокладки.

Пошаговая инструкция

Подготовка основания. Для этого нужно выбрать ровное место, на котором соорудить ленточный фундамент.

Сооружение каркаса. Для этого потребуются металлические уголки нужного размера или деревянные брусья толщиной примерно 10-12 см.Сначала собирают каркас для стен, для этого профили соединяются между собой саморезами в прямоугольник, который по размеру будет соответствовать боковой стене гаража. Через каждые полметра устанавливаются дополнительные ребра каркаса, а стенки стягиваются перфорированной лентой по диагонали. По такой же технологии происходит сборка торцевых стен. Каркас из кровли делают из широкого профиля, чтобы в зимнее время крыша выдержала дополнительную нагрузку снега. Профиль соединяют в прямоугольник и дополнительно усиливают ребрами, которые выполняют роль обрешетки. Далее на основание, которое было подготовлено заранее, устанавливаются все элементы каркаса и соединяются между собой. Обязательно стоит проверить при помощи строительного уровня, ровно ли установлена конструкция. Крыша крепится к стенам саморезами.

Обшивка. Этот этап весьма прост, обшивать гараж панелями очень удобно, главное иметь под рукой уровень и вовремя проверять правильность монтажа панелей.Начинают работу со стен. Первая панель нужно уложить внутренней стороной к каркасу и закрепить в верхнем углу, после чего выровнять по отвесу, а потом окончательно зафиксировать саморезами. Не стоит перетягивать саморезы, также нужно использовать резиновые шайбы. Панели скрепляются между собой встроенным замочком, расположенным на их кромке. Специалисты советуют укладывать между панелями уплотнитель, для этого можно использовать обычный герметик из силикона. Панели могут расходиться между собой, чтобы этого избежать, нужно использовать струбцины, которые, как правило, уже входят в готовый комплект для сборки. Технология обшивки кровли мало чем отличается от работ со стенами

Особое внимание следует уделить уголкам, чтобы элементы конструкции плотно прилегали друг к другу, и установке водостоков. Дополнительно стоит пройтись по всем стыкам кровли герметиком с морозостойким эффектом

Установить ворота

Часто их также обшивают панелями, чтобы конструкция имела законченный вид.

4 Завершаем работу – последние штрихи

Крышу можно сконструировать из тех же сэндвич-панелей. Монтаж начинается с нижнего яруса, работаем таким же способом, как и со стенами. А последний ряд должен располагаться вдоль конька. Также не забываем о герметизации швов

Особое внимание уделите качеству герметика. Он должен быть предназначен специально для наружных работ

Тщательно обрабатывая стыки панелей, необходимо также защитить их специальными накладками и фиксировать кровельными саморезами.

Сэндвичные панели достаточно прочные, но не стоит забывать, что есть предел тяжести, поэтому во время кровельных работ необходимо передвигаться не по зафиксированным панелям, а по настилам, установленные на крыше. Обязательно на крыше устанавливается система водостока. Возведение гаража занимает в среднем от 8 до 10 дней. Если не выкапывать траншею, и не заливать фундамент, на такое конструирование уйдет не более 3 дней. И если есть помощники, то это сделать можно еще быстрее! Такой гараж можно легко разобрать и собрать в совершенно другом месте, и это очень удобно при переезде!

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

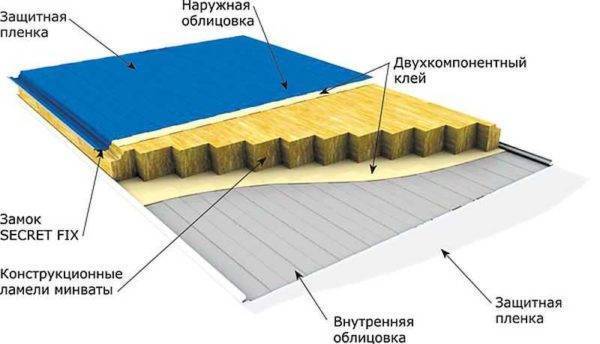

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

  • Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.

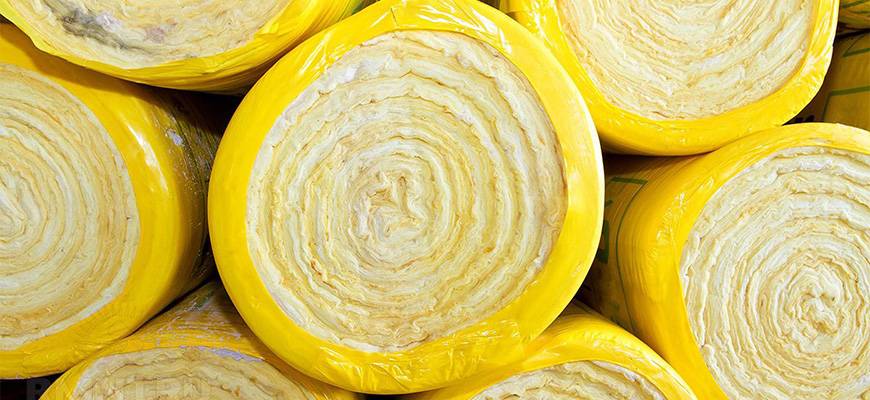

  • Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
  • Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
  • Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

  • Стеновые бывают:
    • шириной от 1000 до 1200 мм:
    • толщиной от 60 до 260 мм.
  • Кровельные:
    • ширина — 1000-1600 мм;
    • толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Какие материалы используют для постройки

При изготовлении листов используют различные материалы, которые имеют определенные отличительные особенности. Поэтому рекомендуется заранее разобраться, из чего делают панели. В качестве обшивки используются:

  • Металл. Металлокаркас делается из нержавеющих или оцинкованных пластин, которые защищены от коррозии. Их поверхность покрывают полиэстером или тонким слоем пурала. Некоторые производители для дополнительной защиты наносят фольгу из алюминия.
  • Гипсокартон. Такая обшивка менее надежная, и поэтому панели из гипсокартона применяют только для возведения перегородок внутри помещения. Для внешнего использования они не подходят, так как материал быстро портится из-за перепадов температуры и высокой влажности.
  • ПВХ. Этот материал, как и гипсокартон, подходит только для внутреннего применения. Чаще всего из него делают перегородки в зданиях или дверные проемы.
  • Бумага. Иногда панели обшиваются бумагой, к которой добавляется фольга и полиэтилен. Некоторые производители материала используют бумагу, которая полностью пропитана битумом. Строители советуют пользоваться такими панельными листами при утеплении фундамента или крыши.

Теплоизоляционный слой строительных листов изготавливают из таких материалов, как:

  • Минеральная вата. Она обладает неплохими теплоизоляционными свойствами и поэтому ее часто добавляют в сэндвич-панели. Также вата устойчива к воздействию высоких температур и практически не горит.
  • Стекловата. Характеристики этого материала во многом схожи с минеральной ватой. Главной отличительной особенностью считают то, что стекловата более упругая и прочная. Многие не советуют покупать такие листы, так как они выделяют частицы, которые вредят человеческому здоровью.
  • Пенополистирол. Считается наиболее качественным материалом, так как он обладает устойчивостью к плесени, низким температурам и высокой влажности. Благодаря этому панели с пенополистиролом не портятся на протяжении нескольких десятилетий.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

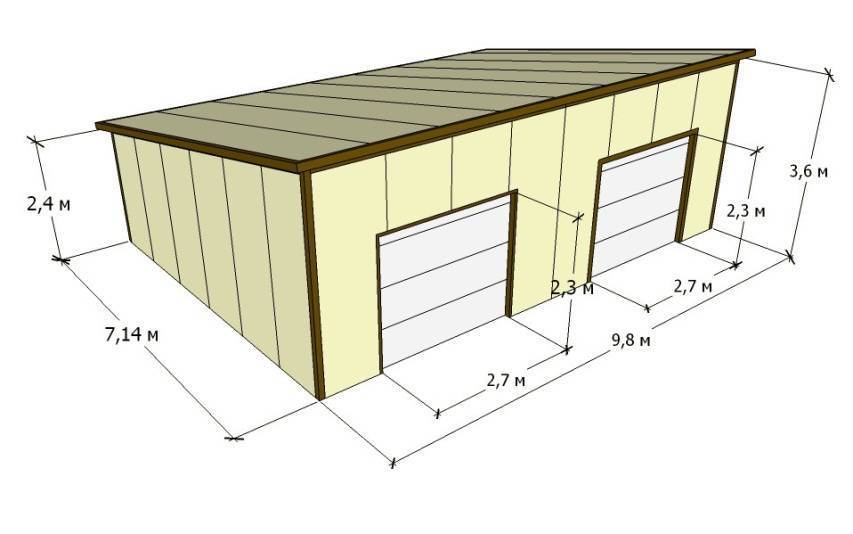

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

Sв= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

  • лопата либо мини экскаватор;
  • земельный бур;
  • тачка для вывоза земли;
  • молоток;
  • ножницы по металлу;
  • шуруповерт;
  • циркулярная пила;
  • ножовка;
  • аппарат для замешивания бетона;
  • резервуар с водой;
  • кусачки;
  • аппарат для сварки;
  • вертикальный и горизонтальный строительный уровень;
  • рулетка измерительная;
  • деревяные колышки и веревка.

Подготовка комплектующих и инструментов

Если принято решение выполнить строительство самостоятельно, проекты гаражей из сэндвич-панелей заказывают у специалистов, берут у знакомых или разрабатывают самостоятельно. Исходными данными служат размеры стандартных плит и габаритов будущего строения.

Элементами конструкции являются:

  • каркас;
  • обшивка из панелей;
  • кровля;
  • крепеж.

Строительство гаражей из сэндвич-панелей требует наличия следующих основных инструментов:

  • болгарки;
  • дрели;
  • шуруповерта;
  • перфоратора;
  • рулетки с уровнем.

Когда мы строим гараж, сначала следует изготовить фундамент и забетонировать пол.

Особенности

Своим оригинальным названием сэндвич-панели обязаны своеобразной трёхслойной структуре, вызывающей ассоциации с американской многослойной разновидностью бутерброда – сэндвичем.

Самое распространённое конструктивное решение модульного строительного материала представлено:

  • Двумя окрашенными или оцинкованными стальными профилированными листами, которые выполняют армирующие и защитные функции.
  • Сердечником – теплоизоляционным слоем минеральной ваты, стекловолокна, пенополиуретана, самозатухающего вспененного материала пенополистирола, имеющего в составе антипирены или пенополиизоцианурата.

В некоторых случаях внешнюю обшивку от теплоизолирующего слоя отделяют специальной плёнкой, для которой характерна мембранная структура и односторонняя внутренняя проницаемость. Она защищает утеплитель от внешних факторов и препятствует скоплению конденсата в весенне-летний сезон.

Для изготовления сэндвич-панелей перечисленные слои склеивают друг с другом на высокоточном пресс-оборудовании в условиях обычного или высокого температурного режима. В результате получается превосходный инструмент с обширной областью применения в строительстве и отделке.

Характеристики покупных стройматериалов

Производители выпускают кровельные и стеновые панели. Первые оснащены замками «внахлест» для улучшения герметичности стыков, вторые – соединениями «шип/паз» и фальцевыми замками.

Читать также: Хранение картофеля в подвале зимой

Стандартные габариты панелей:

  • ширина – 1185 мм;
  • длина – 1-12 м;
  • толщина – 50-300 мм.

Значительную роль при выборе термопанелей играет именно толщина. Чем больше этот показатель, тем выше энергосберегающие и прочностные характеристики материала.

В регионах с умеренным климатом при возведении домов и зданий промышленного назначения используют сэндвич-панели толщиной 120 мм, в местности с суровыми зимами – 150 мм.

Факторы, влияющие на эксплуатационные качества стройматериала

Свойства сэндвич-панелей зависят от их состава, толщины, способа установки.

Материал утеплителя

Средний слой плиты может состоять из:

  1. Стекловаты, которая редко используется из-за сложности выполнения строительных работ. Утеплитель содержит волокна, раздражающие кожу человека. Работы необходимо проводить в рукавицах, защитном костюме, респираторе.
  2. Базальтовой ваты, чувствительной к влиянию пара и влаги. К качеству заделки швов строения предъявляются повышенные требования. Однако обеспечить должную герметизацию при строительстве хозблока невозможно.
  3. Пенополиуретана, сохраняющего свойства при любой влажности. Утеплитель устойчив к воздействию патогенных микроорганизмов.
  4. Пенополистирола — легкого, практически негорючего материала.

Дополнительным утеплителем может быть стекловата.

Обшивка и полимерное покрытие

При строительстве бытовок, сараев для дачи и иных хозяйственных зданий используют сэндвич-панели, обработанные оцинкованной сталью, нечувствительной к коррозии или механическим воздействиям. Поверх металлического слоя наносится облицовочное полимерное покрытие.

Толщина изделия и виды соединений

Многослойные плиты разного назначения отличаются габаритами и формой. Толщина может достигать 26 см. Однако при строительстве хозяйственных сооружений используют более тонкие сэндвич-плиты. Соединение стеновых панелей делают встык, кровельные плиты укладывают внахлест.

Внешняя отделка

Конечно же, чтобы ваш гараж приобрел привлекательный вид, необходимо провести отделочные работы, потому что иначе строение скорее будет напоминать картонную коробку, нежели гараж.

Положительным свойством СИП-панелей является тот факт, что с ними можно использовать любой тип наружной отделки: штукатурка, плиты, кирпич, декоративный камень и др. Причем СИП позволяет добиться идеально ровных стен, что заметно облегчает задачу при внешней отделке.

По завершению этих работ, которые можно закончить в 4-5 дней, вы можете насладиться делами рук своих. И пусть этот гараж станет не только местом стоянки вашей ласточки, но и тем островком тишины и покоя, той отдушиной, в которой так нуждается каждый автомобилист. И напоследок пожелаем вам доброго настроения и попутного ветра!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
