Фундамент на винтовых сваях минусы и плюсы: какие бывают винтовые сваи под фундамент и принципы расчета

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

  • Рулетку не менее 20 м, она понадобится при проведении разметки.
  • Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
  • Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
  • Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

  • Лом металлический.
  • Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
  • Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

  1.   Во всех углах фундамента должно быть установлено по свае.
  2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
  3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Детальное сравнение свайных и забивных опор отражено в таблице:

ПараметрыВинтовые опорыЗабивные стержни
Сфера применениячастное домостроение, возведение малоэтажных жилых сооружений, сельскохозяйственных построек, гаражей, складов, заборов и других легковесных конструкций, укрепление существующих фундаментов и склоновгражданское и промышленное строительство, возведение транспортных сооружений, а также инженерно-гидротехнических конструкций
Типы грунтаразличные грунты, кроме скальных пород, а также сложные участки, склонные к оползням и просадкам
Сложность рельефаландшафт с любыми перепадами высот
Максимальный срок службы70–100 лет100–150 лет
Несущая способность одного изделиядо 7 тонндо 10 тонн
Подверженность коррозийным процессамсильно подверженыне подвержены
Способ гидроизоляциихолодное или горячее оцинкование, полиуретановое покрытие, нанесение алкидной краски или грунтовкидобавление гидрофобных составов в бетон
Способ заглубленияметодом вкручиванияс применением ударной силы
Воздействие способа монтажа на грунтовое основаниелопасти разбивают почвенные массы, земле требуется время на усадкужелезобетонная опора продавливает грунт, уплотняя его под собой
Скорость монтажавысокая, от одного дня
Оборудование для монтажаэлектрические машинки для завинчивания, приспособления для ручного монтажа (пруты)сваебойные агрегаты
Возможность строительства своими рукамимонтаж предполагает совместную работу как минимум трех строителейневозможно

Усредненная цена услуги «Строительство фундамента под ключ»:

Тип конструкцииДеревянный домЗдание из пеноблоковКирпичное сооружение
Винтовые сваи120 тыс. руб.460 тыс. руб.не рекомендуется
Забивные сваи200 тыс. руб.475 тыс. руб.525 тыс. руб.

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Лучше быть во всеоружии

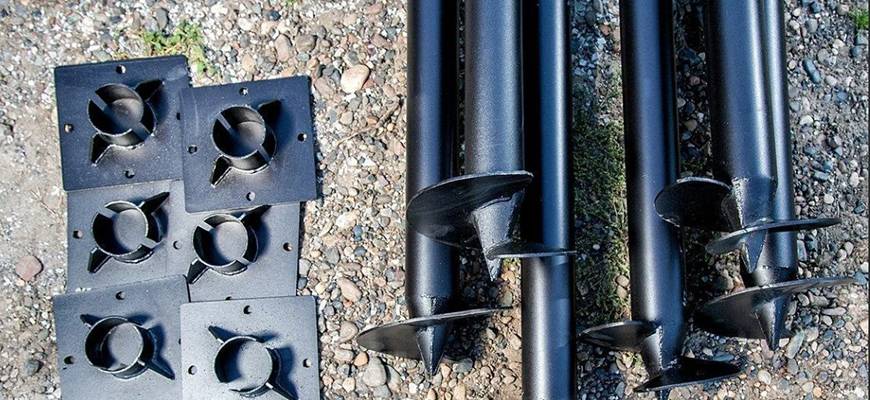

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

Выдержка из документаИсточник ecodom-kostroma.ru

  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Дома на винтовых сваях

Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.

При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.

Данные приведены в таблице.

Тип почвыПри диаметре 76 ммПри диаметре 89 ммПри диаметре 108 ммПри диаметре 133 мм
Глина3,5 м2,5 м2,5 м2,5 м
Суглинок3 м2,5 м2,5 м2,5 м
ТорфОпределяют пробным бурениемОпределяют пробным бурениемОпределяют пробным бурениемОпределяют пробным бурением
Песок3 м2,5 м2,5 м2,5 м

При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.

Размеры основания, мКоличество опор, штДиаметр опор, мм
10 х 102589
9 х 91689
8 х 81689
7 х 716108
6 х 69108
5 х 59108
4 х 49108
3 х 34108

Подготовительные работы

Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.

План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.

Разметка участка

Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.

Монтаж свай своими руками

Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.

Этапы:

  1. На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
  2. В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
  3. Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
  4. Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.

Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.

Монтаж обвязки

Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.

Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.

Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.

Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.

При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.

От чего зависит выбор типа фундамента

При выборе типа фундамента — любого, а не только свайного — необходимо учитывать ряд факторов:

  • наличие и уровень залегания грунтовых вод на участке;
  • тип грунта, его состояние и глубина промерзания;
  • планируемая величина нагрузки от здания;
  • наличие подвального помещения и подземных коммуникаций под домом;
  • используемые строительные материалы;
  • расчетный срок службы постройки.

Расчеты для обустройства свайно-ростверкового, свайно-винтового, свайно-ленточного и свайно-забивного фундамента лучше доверять лицензированным организациям. Для самостоятельного монтажа недостаточно посмотреть пару видео — для обустройства таких оснований требуются профессиональные знания и навыки.

Кровля Ондулин «Черепица»

Дешевле натуральной черепицы. Гарантия 20 лет! Не протекает. Не выгорает. Легко перевозить.

от 259 р/м²

В официальный магазин

Кровля Ондулин Смарт

Система «умный замок» — защищает от протечек. Быстрый и простой монтаж. Легкий вес. Гарантия 15 лет!

от 254 р/м²

В официальный магазин

Кровля Ондувилла

Имитирует натуральную черепицу. Гарантия 25 лет! Не протекает. Не нагревается на солнце.

от 400 р/м²

В официальный магазин

Работа над цоколем

Когда в здании, сооружённом на СВФ, устраивается подпол, он должен свободно вентилироваться и быть надёжно защищённым от воды. Также не следует сохранять пустоту под постройкой. Она негативно скажется на её внешнем виде. А зимой это помещение или комната через пол будет серьёзно замерзать. Потому оформлять цоколь и отводить влагу необходимо очень скрупулёзно. Далее приведенная стандартная схема подобных работ:

Допустимая пустота между дорожкой и отделкой цоколя 5-6 см. Плиточная вымостка в ширину должна составлять минимум 50 см. Если строение возведено на склоне, то элементы отмостки, получившиеся на верхушке склона и борта СВФ, с внешней стороны обводятся специальной канавой. Она будет отводить ливневые воды.

Сварной наконечник

Опорные элементы со сварным наконечником – это дешевые изделия невысокого качества, особенно если они изготавливаются кустарным способом. К нижней части стальной трубы с заостренным концом приваривается буровая лопасть. Если лопасть расположена неправильно, такую сваю невозможно вертикально погрузить в грунт – она будет «уходить» в сторону.

Еще одна проблема сварных наконечников – низкое качество сварки и самого металла, из которого выполнена лопасть. У таких изделий лопасти легко деформируются и даже отрываются, если в процессе погружения опора натыкается на камни в грунте. Отрыв лопасти можно почувствовать в ходе работ по установке – труба будет слишком легко проворачиваться.

Если из-за низкого качества сварки и антикоррозийной обработки шов разрушится спустя несколько лет после обустройства фундаментного основания, свая потеряет опору. Это грозит неравномерным проседанием фундамента под нагрузками, разрушением ростверка, а затем и стеновых конструкций. Постройка в короткие сроки приходит в аварийное состояние.

Критические отзывы о винтовых свайных фундаментах в первую очередь базируются на опыте строительства подземных оснований с применением некачественных опорных элементов со сварным винтовым наконечником.

Недорогие изделия данного типа подойдут для возведения временных легких построек, различного рода ограждений и навесов. Для домостроения применять опоры со сварной лопастью рискованно.

Резюме

Самостоятельно провести монтаж и даже изготовить винтовую опору небольших размеров возможно, но достаточно сложно. Любое отклонение от рекомендуемых норм, а именно шага и размера лопастей, неверный угол наклона к оси горизонта, увеличивают прилагаемые трудозатраты для ввинчивания, а иногда способны сорвать весь монтаж.

В случае невозможности обращения в специализированную компанию и принятия решения о самостоятельном монтаже в целях экономии, соблюдайте рекомендации профессионалов. Рационально используйте свои силы, применив простые законы физики, и следите за вертикальным уровнем погружения винтовых опор в грунт.

Когда требуется замена старого основания на новое?

Даже самое надежное основание в процессе эксплуатации дома постепенно разрушается под действием нагрузок и влиянием внешних факторов.

При незначительных деформациях можно провести реконструкцию и усилить ослабленный фундамент, но чаще всего такие мероприятия не приносят достойных результатов, и при этом сопровождаются значительными трудовыми, временными и финансовыми затратами.

Признаки, по которым можно судить о необходимости замены всей силовой конструкции:

  1. В несущих стенах появились многочисленные трещины.
  2. Дом дал осадку, в результате чего нарушилась геометрия его конструктивных элементов.
  3. Фундамент визуально сильно разрушен.

В таких случаях нецелесообразно проводить ремонт, а лучше сразу поднять сооружения на новое основание.

Почему стоит выбрать свайную конструкцию?

На текущий момент установка свай остается проверенным и самым надежным способом заменить фундамент. При этом нужно учесть, что технология подходит только для каркасно-щитовых и деревянных домов, поскольку стены из кирпича и других тяжелых материалов не выдержат нагрузок в процессе подъема со старого фундамента и могут разрушиться.

Преимущества свайной методики в следующем:

  • большая несущая способность силовых элементов;
  • возможность строительства практически на всех типах грунта, кроме скальных пород;
  • достаточная устойчивость на участках с влагонасыщенной почвой;
  • доступность и невысокая цена строительных материалов.

В чем преимущество таких опор?

Для замены фундамента подходят буронабивные, вдавливаемые и винтовые сваи, которые отличаются, в первую очередь, способом устройства в грунте.

Плюсы свайно-винтовой технологии:

  • экономичность;
  • достаточная грузоподъемность;
  • высокая скорость возведения;
  • отсутствие земляных работ;
  • дополнительное уплотнение грунта в процессе завинчивания лопастей;
  • ремонтопригодность;
  • возможность демонтажа для повторного использования.

Кроме перечисленных преимуществ винтовых свай, нужно учитывать главные недоставки других технологий:

  • для монтажа буронабивных свай необходимо вырабатывать скважины и ждать 2–4 недели, пока бетонный раствор наберет прочность;
  • достоверно рассчитать несущую способность буронабивных опор практически невозможно;
  • для вдавливания составных шнеков необходимо использовать самоходную спецтехнику, пригнать которую на участок с высокой плотностью застройки достаточно проблематично.

Преимущества и недостатки

Свайный фундамент обладает рядом преимуществ:

  1. Технология позволяет построить здание на любом грунте.
  2. Минимальное количество земляных работ на этапе подготовки.
  3. Экономия времени. Для установки требуется 2-3 дня.
  4. Возможность строительства на участках со сложным рельефом.
  5. Экономия средств. Свайный фундамент обходится на 20-40% дешевле, чем ленточный.
  6. Высокая прочность и длительность эксплуатации.
  7. Возможность установки вручную без привлечения специализированной строительной техники.
  8. Модернизацию строения можно проводить уже после возведения фундамента (прокладку инженерных сетей, изменение планировки дома).

Свайный фундамент позволяет построить здание на любом грунте.

У фундамента из свай существует несколько недостатков, однако их можно минимизировать:

  1. На скалистых и каменистых почвах работы по установке крайне затруднены.
  2. Металл подвержен коррозии, поэтому для защиты от влаги потребуется гидроизоляция и устройство ливневой канализации.
  3. При таком фундаменте строительство полноценного подвала или цокольного помещения невозможно, однако закрыть снаружи балки все же необходимо.
  4. Для утепления пола в здании потребуется внести дополнительные средства.

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

  • Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
  • Металлические сваи в грунте подвержены коррозии.
  • Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

  1. Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
  2. Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
  3. Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
  4. Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
  5. Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
  6. Строительство возможно в зоне развитых подземных коммуникаций – плюс.
  7. С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
  8. Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
  9. Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
  10. Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
  11. Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
  12. Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
  13. Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
  14. Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

  • Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
  • Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
  • Хозпостройки, навесы, шпалеры.
  • Заборы.
  • Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу. Исключение – сварные металлические гаражи, но их эстетика всем известна

Исключение – сварные металлические гаражи, но их эстетика всем известна.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
