Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

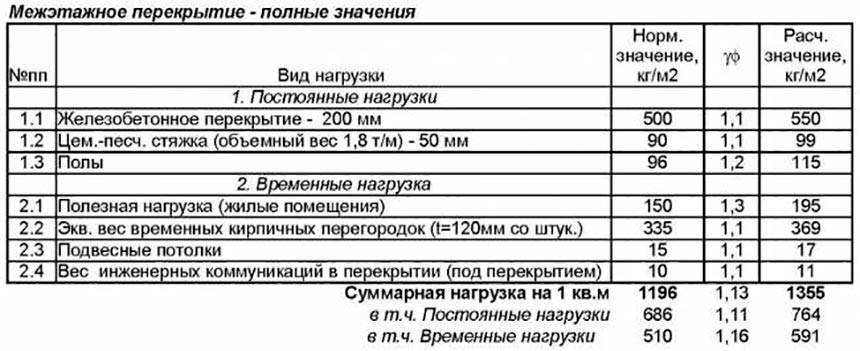

Существующие виды нагрузок, сбор которых следует выполнить

Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка – в кгс/м.

Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

Чаще всего рассчитываются на определенную нагрузку: q1 = 400 кг на 1 кв.м. При высоте плиты, которая равняется 10 см, вес плиты добавит к данной нагрузки еще порядка 250 кг на 1 кв.м. Керамическая плитка и стяжка – еще до 100 кг на 1 кв.м.

Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что никто не запрещает рассчитывать конструкцию на большие нагрузки. В данном материале будет принято такое значение и, на всякий случай, следует умножить его на коэффициент надежности: y = 1.2.

q = (400 + 250 + 100) * 1.2 = 900 кг на 1 кв.м.

Будут рассчитываться параметры плиты, которая имеет ширину 100 см. Следовательно, данная распределенная нагрузка будет рассматриваться как плоская, которая действует по оси y на плиту перекрытия. Измеряется в кг/м.

Ровнитель для пола своими руками: технология использования

Как и говорилось выше, ровнитель – это не что иное, как одна из разновидностей самовыравнивающейся стяжки пола – следовательно, и работы с этой смесью производятся аналогичным образом. Есть небольшие отклонения, связанные с производством ремонта старого пола, но они несущественные и больше касаются подготовки старого основания – дополнительно здесь предстоит поработать с трещинами. Их нужно расширить, а совсем раскрошившиеся участки вообще удалить и заполнить их место обычным цементным раствором. Дальше весь процесс использования ровнителя для пола выглядит весьма стандартно.

  1. Для начала поверхность пола тщательно очищается от пыли и мусора, после чего вскрывается грунтовкой глубокого проникновения. Эти действия необходимы для того, чтобы обеспечить качественное сцепление старого основания с ровнителем. Мало того, использование грунтовки позволяет снизить способность старого пола впитывать влагу – это очень важный момент, который не позволяет залитому ровнителю быстро терять воду, что, в свою очередь, дает мастеру время для соединения приготавливаемых в разное время порций раствора.
  2. Дальше приготавливаем смесь согласно инструкции производителя. В ведро заливается вода, в которую засыпается сухая строительная смесь (никак не наоборот) – после чего все тщательно перемешивается до получения однородного состава. Густота раствора зависит от толщины заливаемого слоя – чем он тоньше, тем реже нужен раствор.

Какой лучше ровнитель для пола самовыравнивающийся фото

Ровнитель для пола своими руками фото

В принципе, это и вся технология использования ровнителя для пола – после заливки остается только дождаться полного высыхания смеси, о чем просигнализирует ее посветлевший оттенок. Практически сразу же, спустя 24 часа, по выровненному таким способом полу уже можно будет ходить пешком без опаски повредить покрытие – нагрузки на пол можно возлагать только после полного его высыхания. То же самое касается и включения теплых полов – если ровнитель заливается на подогреваемые снизу полы (кстати, для теплого пола существует особый состав самовыравнивающегося ровнителя), то включение подогрева можно осуществлять только после полнейшего высыхания раствора, что происходит в течение 2-3 недель, в зависимости от слоя раствора.

Расход ровнителя для пола фото

Что еще нужно знать по поводу ровнителя для пола, так это понимать некоторые моменты, обуславливающие целесообразность его использования – это весьма недешевая штука, и прежде чем прибегать к ее использованию, следует тщательно продумать все моменты. Это к тому, что выравнивая сильно искривленный пол с помощью этих смесей, можно неоправданно потратить большую сумму денег – мастерам это, конечно, на руку, так как применение нивелир массы позволяет быстро выполнять работы. А вот вам – это уже вопрос. Гораздо дешевле может оказаться полнейший демонтаж старого пола, заливка новой стяжки и ее нивелирование тонким слоем с помощью ровнителя.

В общем, прежде чем использовать ровнитель для пола, необходимо тщательно все просчитать – следует понимать, что это просто удобная вещь, которая не является обязательной в процессе изготовления пола. Единственный момент, в котором ровнитель действительно оказывается незаменимым, это когда речь идет о полимерных наливных полах – вот здесь он помогает сэкономить средства на полимерах.

15/05/2016

Устройство стяжки. Основные правила

Стяжки по прочности на сжатие следует изготавливать:

  • Для выравнивания поверхности нижележащего слоя из бетона класса не ниже В 12,5 (М 150), цементно-песчаного раствора прочностью не ниже 15 МПа (150 кгс/см);
  • под наливные полимерные покрытия — из бетона класса не ниже В 15 (М 200) или цементно-песчаного раствора прочностью не менее 20 МПа (200 кгс/см).

При устройстве сплошных стяжек из бетона и цементно-песчаного раствора подвижность бетона должна соответствовать:

Определение подвижности бетона и раствора

  • Для бетонов — осадке конуса 2 — 4 см (на рисунке выше отмечено буквой А).
  • Для цементно-песчаного раствора — глубине погружения конуса СтройЦНИЛ 4 — 5 см (на рисунке выше отмечено буквой Б).
  • Цементно-песчаные стяжки можно выполнять и наливным способом из раствора жидкой консистенции, соответствующей осадке стандартного конуса 8-11 см.

Наименьшая толщина стяжки:

  • При укладке ее по плитам перекрытия — 20 мм.
  • По тепло или звукоизоляционному слою — 40 мм. При устройстве стяжки между этим слоем и стяжкой следует предусмотреть однослойный гидроизоляционный ковер из полиэтиленовой пленки, толя или пергамина. По засыпке из песка или шлака гидроизоляцию не устраивают.
  • Для укрытия трубопроводов стяжка должна быть на 10-15 мм больше их диаметра.

Верх стяжки должен быть ниже отметки чистого пола на толщину покрытия. Эти отметки выносят на стены, с которых с помощью уровня и контрольной рейки переносят на маяки, или применяют для этих целей современные строительные лазерные уровни. Первый ряд маячных направляющих реек укладывают на расстоянии 20-30 см от стены, остальные располагают на расстоянии 1,5-2 м параллельно первому ряду. Каждый маяк укладывают на небольшие крепежные марки из раствора, вдавливая их до необходимой отметки. Цементно-песчаную стяжку укладывают полосами между двумя маячными направляющими и разравнивают. Если рассматривать технологию полусухой стяжки пола, то маяки могут изготавливаться непосредственно из раствора.

Через сутки после укладки раствора, когда стяжка затвердеет и сможет выдержать вес рабочего (без вмятин от обуви), маяки (если они устанавливались) снимают и проверяют ровность стяжки. Одновременно с помощью двухметрового металлического правила срезают бугры и устраняют неровности, особенно в местах сопряжения с ранее уложенными участками стяжки. Пазы, образовавшиеся после удаления маячных реек, заделывают цементно-песчаным раствором.

Через 1 — 2 ч, когда раствор в пазах начнет схватываться, всю поверхность стяжки затирают деревянными полутерками или штукатурно-затирочной машиной, добавляя более пластичный раствор.

Подведем краткий итог. Особенность полусухой стяжки пола заключается в использовании минимального количества воды для затворения цементно-песчаной смеси. В результате получается не раствор для заливки, а рассыпчатая однородная масса. Для улучшения характеристик смеси и готовой стяжки, в массу добавляют также пластифицирующие добавки и армирующие компоненты. Все это нужно учитывать при расчетах, и представленный онлайн калькулятор стяжки во многом поможет с этим. Единственное, что не включено в алгоритм, — вспомогательные компоненты, которые не всегда используются. А если и используется армирование и усиление пластичности, то компоненты для этого без труда просчитываются отдельно.

Виды балконов способы их креплений

Многие жители многоквартирных домов не знают разницы между балконом и лоджией. На самом деле эти два вида дополнительных помещений имеют одно главное отличие.

Балкон (от слова балка) это отдельно вынесенная за пределы дома конструкция, огороженная парапетом, иногда остекленная. Ширина данных конструкций по СНИПу не может превышать 1,5 метров.

Лоджия с двух сторон ограждена стенами самого дома, под ногами располагается не отдельная армированная балка, а часть общей плиты перекрытия. Эта конструкция намного прочнее других, ее обрушение невозможно, так как это часть перекрытия. Но, тем не менее, нагрузка на лоджию также имеет максимально допустимые пределы.

Некоторые нюансы

Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

Дальнейший расчет будет производиться с учетом a = 2 см, где a – расстояние от низа балки до центра поперечного сечения арматуры.

При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

B < Rb*b*y (h0 – 0.5y).

Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M < RsAs (h0 – 0.5y).

Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 – 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее

Обращая внимание на случайную природу данных факторов, естественно считать предел бетонной прочности случайной величиной

Высота сжатой зоны бетона при отсутствии в ней арматуры может определяться по следующей формуле:

y = Rs*As / Rb*b.

Для того, чтобы определить сечение арматуры, прежде всего необходимо определить коэффициент am:

am = M / Rb*b*h0^2.

Арматура в сжатой зоне не требуется при am < aR. Значение aR определяется по таблице.

В случае, если арматура в сжатой зоне отсутствует, сечение арматуры необходимо определять согласно следующей формуле:

As = Rb * b * h0 (1 – корень кв.(1 – 2am)) * l * Rs.

Пластификаторы для цементно-песчаного раствора

Повышать пластичность смесей нельзя за счет увеличения количества воды, так как изменение водоцементного соотношения неизбежно приведет к понижению заданной прочности раствора, а также образованию усадочных трещин. Для этих целей рекомендуется использовать специальные добавки — пластификаторы, выпускаемые в разных формах (жидкой, в виде порошка).

Пластификаторы для бетона подразделяются на:

  • Гидрофильные — вступающие в реакцию с водой, которая находится во всех бетонных смесях. В результате химического процесса образуется вяжущий и текучий состав. Попадая в бетонный раствор, пластификатор связывает молекулы воды, она превращается в тягучую смесь, взаимодействующую с цементом, щебнем и песком.
  • Гидрофобные и гидрофобизирующие — в процессе застывания выталкивают из состава воду. Принцип действия основан на насыщении смеси микроскопическими воздушными полостями, что в свою очередь повышает изоляционные свойства готовой конструкции, отводит лишнюю влагу, уменьшает возможность замерзания залитого раствора.

Оной из распространенных модификаций супер пластификаторов  для повышения подвижности бетонных и растворных смесей, ускорения схватывания и набора прочности является С-3.

Пластификаторы

Пластификатор С-3 выпускается в следующих формах в виде порошка и в жидком виде. Средство содержит сульфированные поликонденсаты и натриевый сульфат.

Являясь универсальной, данная добавка широко используется для:

  • Увеличения пластичности смеси.
  • Повышения морозоустойчивости.
  • Улучшения гидратации цемента.
  • Снижения концентрации воздушных пор.

Расход пластификатора С-3:

Тип пластификатора С-3Расход, кг / 100 кг сухого цементаПрименение
Жидкий0,6 — 1,2подвижный бетон для возведения стен и перекрытий, заливки полов, устройства стяжек
Сухой0,2 — 0,4
Жидкий1,2 — 2,4самоуплотняющийся бетон для заливки фундаментов, монолитных конструкций, сложных железобетонных сооружений
Сухой0,4 — 0,8

Порядок применения пластификатора С-3:

  • Раствор жидкого пластификатора тщательно перемешивают и добавляют в воду для растворения.
  • Воду с пластификатором заливают в работающую бетономешалку. Отмеряют необходимое количество цемента и загружают в бетономешалку. Добавляют твердый заполнитель и доводят раствор до готовности.
  • При использовании порошкообразного пластификатора С-3 необходимо предварительно приготовить 35% водный раствор пластификатора (приблизительно 1 часть пластификатора на 2 части воды).

Что нужно учитывать при проведении расчетов

Если при заливке основания будет применяться традиционная стяжка из бетона, то могут использоваться очень тяжелые материалы. При этом нагрузка на плиту будет весьма существенна.

При монтажных работах, нужно учитывать такие особенности:

стяжка для основания должна быть не менее 25 мм,
для балкона важно продумать гидроизоляцию. В этом случае учитывается толщина в 35 мм, а также вес дополнительного армирования,. Любой ремонт пола для подобного помещения должен дополняться материалом для гидроизоляции

Любой ремонт пола для подобного помещения должен дополняться материалом для гидроизоляции

  • если требуется выровнять напольное покрытие, то стяжка может быть неравномерной. При этом прибавляется дополнительный объем раствора,
  • если производится укладка керамики, то к дополнительному весу добавляется еще и масса плиточного клея.

При правильном соблюдении технологии напольное покрытие получится ровным, теплым и красивым

В итоге сумма дополнительных нагрузок может стать весьма весомой. Возможно, стоит рассмотреть другие варианты ремонта напольного покрытия на балконе, которые не так увеличивают нагрузку на плиту. Существует большое количество вариантов утепления и облицовки напольных покрытий не только для балкона, но и для лоджии.

Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки, который необходим при планировании ремонта на балконе или лоджии.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

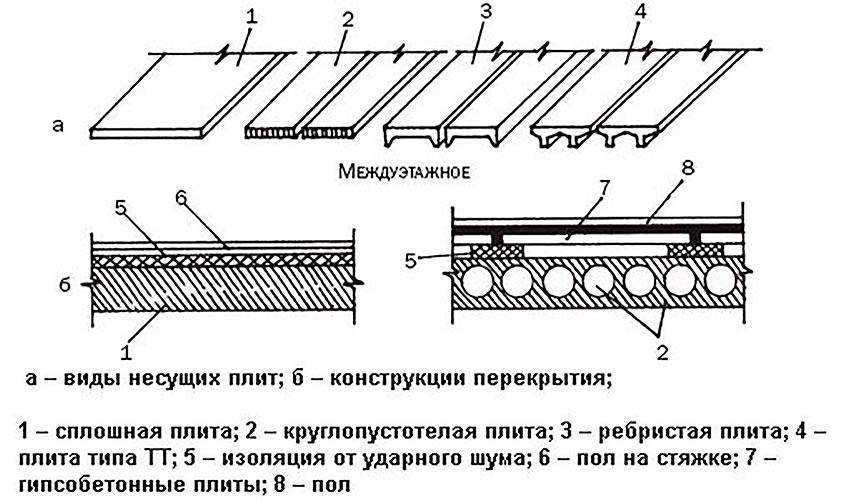

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Параметры бетонной лестницы

Рис. 1 Общий чертеж лестницы тип 1

Рис. 2 Общий чертеж лестницы тип 2

  • Y — высота лестницы — как правило определяется высотой этажей и запланированным количеством лестниц на этаж
  • X — длина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • A — длина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
  • B — толщина площадки — влияет на прочностные характеристики лестницы
  • Z — дополнительная толщина (параметр для лестниц 1 типа) — влияет на прочностные характеристики лестницы
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • G — толщина ступеней — влияет на прочностные характеристики лестницы
  • D — диаметр арматуры — геометрический параметр материала , из которого Вы планируете делать лестницу
  • R — штук арматуры на ступень — влияет на прочностные характеристики лестницы
  • C — количество ступеней — зависит от того, за сколько шагов Вам будет комфортней всего переместится с этажа на этаж и запланированного количества лестниц на этаж

Рис. 3 Армирование лестниц

Функция «Черно-белый чертеж:»

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2.  Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Расчёт ступеней бетонной лестницы

Расчёт бетонной  лестницы онлайн должен осуществляться в случае, когда Вы точно определились со следующими параметрами: высотой этажа,  размером пространства, которое предоставляется под строительство лестницы и её назначением. Дополнительно можно выполнить расчёт бетона для лестницы на калькуляторе

Важно определиться с основными характеристиками лестницы:  её примыканием к стенам дома, либо учесть её полную автономность. Необходимо уточнить, как эти характеристики отразятся на конструкции, её функциональности и удобстве

Инструкция к калькулятору  лестниц из бетона

Онлайн калькулятор для расчета лестниц из бетона позволяет убедиться в соответствии материала и его объёмов с потребностью того проекта, который Вы выбрали в качестве Вашей будущей лестницы

Важно выполнять профессиональный монтаж лестничных элементов и надёжно их прикреплять друг к другу, а лестницу – к дому. В таком случае длительный срок беспроблемной эксплуатации гарантирован

Детальные чертежи лестницы существенно облегчат процесс утверждения проекта и его согласования.

Рассчитать ступени бетонной лестницы можно с учётом следующих критериев:

  • Габариты по ширине – минимальная, средняя и максимальная;
  • Габариты по длине – расположение ступеней на одном или двух маршах;
  • Сложность изготовления – простая и средняя.

Онлайн калькулятор бетонной лестницы существенно облегчает расчёт ступеней бетонной лестницы, а также объёмы материала, который потребуется на её возведение.

Общие сведения по результатам расчетов

  • П ериметр плиты — Длина всех сторон фундамента
  • П лощадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
  • П лощадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
  • О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • В ес бетона — Указан примерный вес бетона по средней плотности.
  • Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • М инимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
  • М инимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
  • Р азмер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
  • В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • О бщий вес арматуры — Вес арматурного каркаса.
  • Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным — неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны — их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

  • Расчет железобетонной монолитной плиты перекрытия
  • Первый этап: определение расчетной длины плиты
  • Определение геометрических параметров железобетонного монолитного перекрытия
  • Существующие виды нагрузок, сбор которых следует выполнить
  • Определения максимального изгибающего момента для нормального (поперечного) сечения балки
  • Некоторые нюансы
  • Подбор сечения арматуры
  • Количество стержней для армирования монолитной железобетонной плиты перекрытия
  • Сбор нагрузок — некоторый дополнительный расчет

Преимущества фундаментной плиты

К достоинствам конструкции можно отнести:

  • строительство на грунтах с плохими характеристиками;
  • возможность возведения крупных объектов;
  • возможность самостоятельной заливки;
  • высокая несущая способность;
  • предотвращение локальных деформаций;
  • устойчивость к воздействию сил морозного пучения.

К слабым сторонам такого типа фундаментов относят:

  • нецелесообразность использования на участках с уклоном;
  • большой расход бетона и арматуры;
  • по сравнению с готовыми элементами фундамента, устройство монолитной плиты требует дополнительного времени на набор прочности бетоном;
  • сложный расчет.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
