Как правильно подобрать канализационную трубу

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа воздуха в канализационную систему. Если его не будет, тогда во время смыва создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

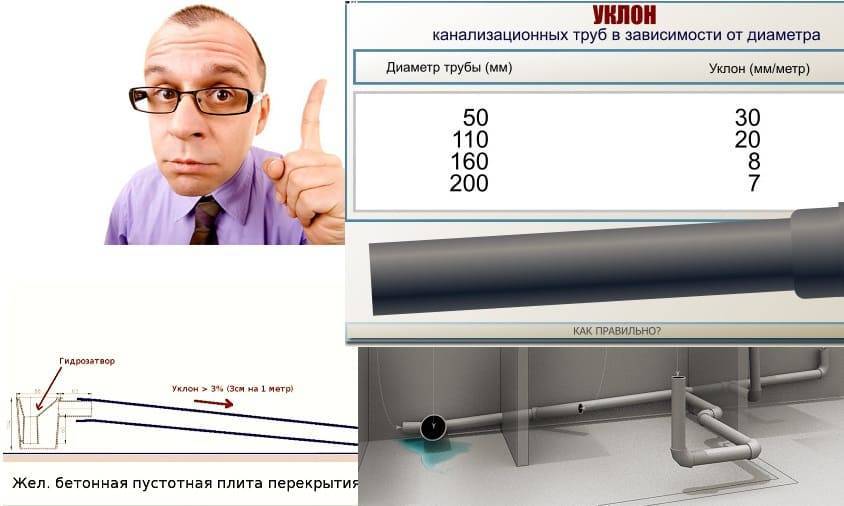

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть расстояние, соответствующее значению не менее 10 диаметров. На длинные участки, а также при смене направления движения потоков, необходимо монтировать специальные элементы под названием ревизия. Они служат для очистки при возможном засорении. Оптимальный параметр уклона равен 20 мм. При значении значительно меньшем указанного, стоки будут сливаться очень медленно

Если, наоборот, увеличить уклон, тогда вода создаст много шума и система может засориться гораздо быстрее

При использовании поливинилхлорида важно помнить о том, что этот материал расширяется в случае воздействия высокой температуры. Для резки использовать следует болгарку или ножовку

Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Техника монтажа

Инструмент, необходимый для осуществления монтажа канализации внутри дома:

  • перфоратор с набором сверл и долото;
  • шуруповерт;
  • электродрель;
  • болгарка;
  • измерительная рулетка;
  • маркер или карандаш;
  • нож.

Монтаж внутри помещения рекомендуется начинать с подключения дальних объектов — ванной комнаты, туалета. Раскладывается набор деталей в порядке их соединения. Делается тщательный замер, и нарезаются фрагменты труб.

Разрез осуществляется под углом 90°. На отрезанном конце напильником снимается фаска, зачищается наждачной бумагой. Если это не сделать, можно повредить уплотнительную резинку в раструбе. Такой брак обнаружится только при запуске объекта в работу.

Стандартная схема подключения в жилых помещениях предусматривает наличие трех сантехнических магистралей. Это:

  • туалет;
  • ванная комната;
  • кухня.

Диаметром 110 мм подключается туалет. Линия, идущая от него, выполняет роль коллектора. В нее будет производиться врезка из ванной комнаты и туалета.

Поскольку у пластика маленький удельный вес, крепление трубопровода к стенам достаточно делать одним хомутом с саморезом.

После завершения внутренней разводки ведется сборка наружной магистрали. Начинается монтаж от дома к септику. Трубы укладываются раструбом к приемному коллектору.

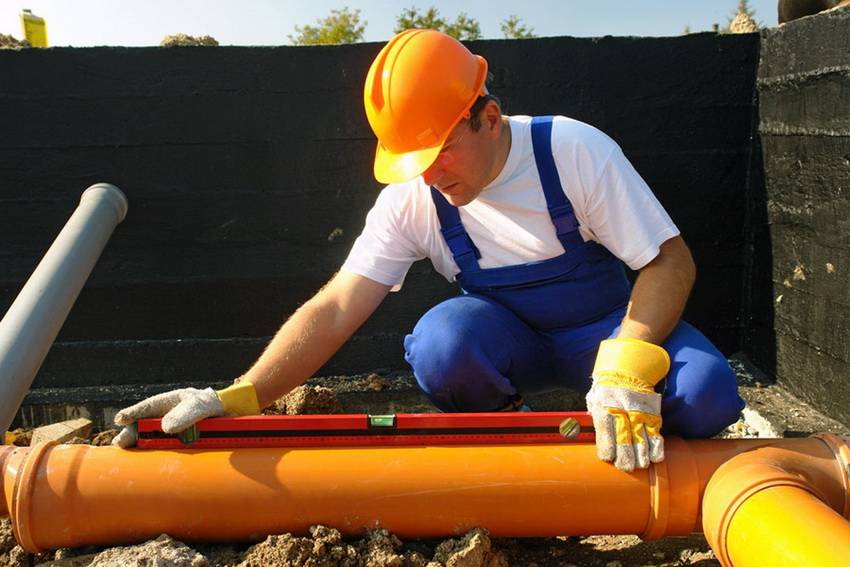

При сборке наружной магистрали необходимо строго выдерживать угол наклона, чтобы избежать застоя жидкости в канализации. Рекомендуемый уклон — 2-15 см на 1 пог. м.

Виды и характеристики

Для прокладки канализационных систем производители предлагают готовые трубы, тройники, угловые изделия, переходники, крестовины. Материалы, используемые в производстве, определяют несколько разновидностей продукции. Это могут полимерные, металлические или керамические составные элементы.

ПВХ-канализация

Трубы из ПВХ имеют гладкую поверхность, достаточную прочность для внутреннего и глубинного устройства канализации, не боятся ультрафиолетового излучения, могут служить более 50 лет и недорого стоят. Классификация видов канализационных труб из ПВХ основана на показателях прочности:

  1. SN2 — легкие.
  2. SN4 — средние.
  3. SN8 — тяжелые.

Относительно применения имеются ограничения из-за слабой устойчивостью к низким и высоким температурам, превышающим +40 градусов по Цельсию. Материал становится хрупким и эластичным, что приводит к трещинам и деформациям. Во время горения выделяются ядовитые вещества.

Полипропиленовые (ПП)

Сравнительно с ПВХ трубы для канализации пластиковые полипропиленовые трубы уступают в прочности, поэтому используются только для укладки внутри здания без наружней механической нагрузки. Допустимая температура стоков составляет +80 градусов по Цельсию. Гладкая поверхность способствует свободному протеканию среды, что актуально для циркуляции питьевой воды. Внутри жилого помещения лучше прокладывать шумопоглощающие изделия (например, под маркой rehau или политэк).

Гофрированные из полиэтилена

Конструктивно трубы из ПНД представлены цельнолитой гофрой и встроенным гладкостенным каналом. Такое исполнение обеспечивает повышенную жесткость продукции, что актуально для глубинной прокладки (до 16 м.). По техническим характеристикам материал схож с пластмассовым аналогом. Применяется чаще для строительства инженерных коммуникаций для транспортировки горячих отходов.

Асбестоцементные

Асбест в составе цементного раствора играет армирующую роль. Продукция относится к самому бюджетному варианту для устройства канализации. Контакт с водой оказывает положительное действие относительно упрочнения стенок. Трубы обладают низким коэффициентом температурного расширения и не корродируют. Характеристики актуальны для напорных систем и наружной прокладки.

Бетонные

Для изготовления труб используется, как правило, бетон М350. Для него характерно водопоглощение до 3%, 200 циклов заморозки и оттаивания и высокая прочность на сжатие, растяжение. Материал не гниет, не горит, не корродирует, устойчив к химической среде и низким температурам. Применяется в промышленном, гидротехническом и градостроительном секторе с низкой степенью агрессивности.

Металлические

Подобная продукция представлена сталепрокатными изделиями с оцинкованным антикоррозионным покрытием. Материал обладает высокой прочностью, длительным сроком эксплуатации, выдерживает перепады температур в широком диапазоне и относительно недорого стоит. Однако, в частном секторе применяется редко из-за крупного веса. Чаще канализационный трубопровод подобного характера прокладывается на промышленных предприятиях химического и нефтеперерабатывающего типа.

Чугунная канализация

Чугун является сплавом железа с углеродом. Материал характеризуется более высокой прочностью, выносливостью относительно давления и устойчивостью к коррозии сравнительно со сталью. Также отмечается срок службы, превышающий 80 лет.

Для прокладки канализации негативным фактом является шероховатая внутренняя поверхность, что затрудняет транспортировку стоков и способствует образованию налета. В частном секторе чугун применяется редко из-за значительного веса, высокой стоимости и необходимости дополнительно прибегать к герметизирующим средствам. Чаще подобные трубы используют для внутреннего устройства стояков и сточных каналов в многоэтажных домах.

Керамические изделия

Производство керамических труб основано на переработке глины. Сырье обладает водонепроницаемостью, устойчивостью к агрессивной среде относительно температуры, химических веществ, коррозии. Среди достоинств также отмечается неограниченный срок эксплуатации. Однако хрупкость осложняет монтажные работы, установку фитингов и ограничивает прокладку в местах повышенной механической нагрузки. Применение керамических труб актуально для устройства канализации в промышленных зонах, на стратегических объектах.

Особенности проведения монтажных работ

Если монтаж канализационного трубопровода выполняется самостоятельно, что вполне реально, то при этом важно учитывать некоторые особенности выполнения работ. К таковым особенностям относятся:

    1. Пластиковые изделия, в зависимости от чугуна, более тонкие и хрупкие, поэтому для обеспечения дополнительной защиты рекомендуется помещать их в специальные коробы, кожухи или пенопластовую скорлупу.

    1. Когда соединяется труба с раструбом, нужно снять фаску с внешней стороны изделия, которое будет помещаться внутрь раструба. При этом обязательно нужно удалить заусеницы во внутренней полости трубы, чтобы исключить образование засора.

    1. Чтобы упростить процесс соединения двух труб, прибегают к применению смазывающих материалов: Солидол, Глицерин или Литол.
    2. Горловина трубы фиксируется при помощи хомута, так как уплотнительные кольца не способны обеспечить необходимую жёсткость конструкции.
    3. Фиксация канализационных трубопроводов в помещении хомутами проводится через каждые 50 см.

    1. Монтаж наружного трубопровода рекомендуется осуществлять на глубине не менее 50-70 см. Наличие уклона такого трубопровода позволит исключить возникновение застоя и засора трубы.

  1. При повышенной нагрузке рекомендуется использовать гофрированные канализационные трубопроводы.

Пластиковые канализационные изделия характеризуются эффективностью в отличие от своих чугунных аналогов. Если возникла необходимость ремонта канализации или сооружения нового стока, то для сооружения рекомендуется отдать предпочтение именно новому виду материала – пластику.

По диаметру

Диаметр или диапазон диаметровОбласть применения
50 ммПодводка к раковинам, ванным, душевым кабинам
90 ммПодводка к унитазам и биде, в том числе подвесным (со скрытым бачком)
110 ммПодводка к унитазам и биде, стояки в частных и многоквартирных домах, канализационные лежневки, выпуски на колодец
160 ммКанализационные лежневки, выпуски на колодец, наружная канализация между колодцами, выпуски из сети колодцев на коллекторы
250 — 300 ммНаружная канализация между колодцами, выпуски на коллекторы
Свыше 300 ммКоллекторы

Прокладка канализационного коллектора.

Пара любопытных фактов, связанных с подбором диаметра канализации:

Минимальный диаметр канализационной трубы для раковины — 32 мм. Именно такое сечение имеют колена пластиковых сифонов. Другое дело, что гребенка (внутриквартирная канализация) на участке перед раковиной всегда выполняется диаметром 50 мм — просто потому, что меньшие диаметры отсутствуют в ассортименте производителей;

Минимальный диаметр колена под раковиной — 32 мм.

Диаметр по ходу движения стоков может только увеличиваться. Любое уменьшение сечения станет местом постоянных засоров.

Канализационные трубы: размеры, материалы, достоинства и недостатки

При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые)

На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо

Важно

Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров. Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.

Разновидности канализационных труб

Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов.

  • Чугунные.
  • Поливинилхлоридные (ПВХ) и полипропиленовые (ПП).
  • Полиэтиленовые (ПЭТ).

Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.

Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.

Каким бывает цвет канализационных труб

Рассматривая широкий выбор на прилавках строительных магазинов, можно заметить, что трубы для канализации выпускаются в разных цветах, но все же не в любых. Существует строго определенный единый  колор, которого придерживаются разные изготовители.

Серые трубы

Это один из самых распространенных вариантов, из труб такого цвета производители рекомендуют монтаж той части канализационной системы, которая расположена внутри дома. Ее технологические параметры наиболее полно отвечают требованиям, предъявляемым данному конкретному назначению. Неверным решением будет использовать данное изделие при прокладке наружного трубопровода в земле, даже если так советуют «специалисты», ведь у каждого сорта труб есть своя специфика, и ей необходимо следовать.

Серые канализационные трубы

Рыжие трубы

В магазине своим ярким цветом притягивают внимание оранжевые канализационные трубы. Эти трубы предназначены для прокладки канализации снаружи здания. Их стенки имеют большую жесткость, они способны выдерживать высокий уровень давления, в том числе и наружного, и при применении таких изделий, реальный срок службы канализации будет соответствовать прогнозируемому

Их стенки имеют большую жесткость, они способны выдерживать высокий уровень давления, в том числе и наружного, и при применении таких изделий, реальный срок службы канализации будет соответствовать прогнозируемому.

Рыжая канализационная труба  также обладает более высокой степенью устойчивости к перепадам температур, в особенности, к  ее понижению. Их можно закапывать под землю, не боясь, что через несколько лет система придет в негодность. Не страшны для них и воздействия различных агрессивных реагентов.

Толщина стенок, которую имеет труба для канализации рыжая, позволяет выдерживать толстый слой грунта, что особенно важно при сооружении подземной канализации в районах с суровыми климатическими  условиями, ведь там прокладка ведется на большой глубине, ниже уровня промерзания. Ценовая категория данных изделий несколько выше, чем у предыдущей, что вполне оправдано, ведь сами изделия белее массивны и долговечны. Ценовая категория данных изделий несколько выше, чем у предыдущей, что вполне оправдано, ведь сами изделия белее массивны и долговечны

Ценовая категория данных изделий несколько выше, чем у предыдущей, что вполне оправдано, ведь сами изделия белее массивны и долговечны.

Рыжие канализационные трубы

Черные трубы

Черная канализационная труба встречается в обиходе реже, чем серая или рыжая, и также предназначена для устройства канализации. Производится она из полиэтилена высокого давления, и ее характеристики являются усредненным вариантом между показателями труб, используемых для внутренней и наружной канализации. На практике это означает, что если планируется температурная нагрузка, то она не должна быть выше 60  градусов, уровень давления также лимитируется. Исходя и этого, не так широк и диапазон ее применения, и зачастую такие трубы используют не как самостоятельное изделие, а как механическую защиту при прокладке кабеля. Существует также разновидность черных труб, которые используются в дренажных сооружениях, они имеют отверстия в стенках, сразу выдающие их назначение.

Черная канализационная труба

Зеленые трубы

Канализационные трубы зеленого цвета применяются для строительства подземного дренажа, как правило, они имеют перфорацию, для того, чтоб вода проникала внутрь трубы. Некоторые компании выпускают данную продукцию в готовом фильтре из геотекстиля, который выполняет функцию фильтра.  Стенки их имеют достаточную прочность, чтоб выдержать слой грунта, обязательна также устойчивость к перепадам температур.

Зеленая канализационная труба

Белые трубы

Применяются для монтажа внутренней части канализации, встречаются редко, и, как правило, используются в тех местах, где трубы серого цвета будут выглядеть малоэстетично, либо не впишутся в дизайн ванной или туалета.  Как пример можно привести такой случай: белая канализационная труба использована для отвода стоков  от унитаза. Характеристики ее ничем не примечательны и соответствуют обычным серым

Труба канализационная белая

Выбирая трубы для канализации стоит ориентироваться на те эксплуатационные характеристики, которые обеспечиваются производителем данных изделий и строго придерживаться их при сооружении системы.

Только так можно обеспечить ее бесперебойное и длительное функционирование канализации в течение всего прогнозируемого специалистами времени.

Виды комплектующих

Комплектующие для пластиковых канализационных труб используют для создания как внутренних, так и внешних систем, они могут крепиться «под кольцо» либо просто фиксироваться на клей. Комплектующие к трубам из пластика отличаются большим числом плюсов:

  • низкая стоимость – такие дополнительные элементы гораздо дешевле, чем их металлические аналоги;
  • широкое разнообразие моделей, облегчающее подбор оптимального варианта;
  • простота монтажа – как правило, все комплектующие можно смонтировать своими руками без использования специальных инструментов;
  • длительный период использования;
  • малые габариты.

К базовым комплектующим можно отнести несколько элементов:

  • Муфта. Это компоненты внутреннего трубопровода, визуально они напоминают небольшую трубу, с боков которой имеются специальные раструбы, которые существенно упрощают монтаж. Муфты могут быть гладкими, гофрированными или с ребрами жесткости, Чаще всего используют гладкие варианты, поскольку они отличаются простой и легкостью использования, да и стоимость их довольно низкая. Такая надвижная муфта оптимальна для обеспечения бесперебойной работы канализации при нормативных нагрузках.
  • Гофр. Гофрированную трубу можно гнуть в разные стороны – она не утрачивает при этом своих эксплуатационных свойств. Такие трубы широко используют в качестве альтернативы к отводам.

  • Ревизии. Это специальные детали, которые используют при возникновении засоров, компонент дает доступ к трубопроводу, чтобы облегчить ликвидацию возникшей неполадки. Визуально они напоминают тройник, на месте раструба размещена крышка, которая открывается, если возникает необходимость в очистке участка трубопровода.
  • Тройники. Эти устройства используют для формирования разветвления трубопровода, они могут применяться как для внутреннего, так и для наружного типа канализационных систем.

  • Крестовины. Необходимы тогда, когда требуется соединить ряд локальных трубопроводов в единую сеть. Внешне они выглядят как длинные трубы, в которых перпендикулярно врезаны несколько патрубков. Рынок сантехники на сегодняшний день предлагает широкий выбор крестовин разных типов, при помощи которых можно создать водоотведение любой конфигурации.
  • Отводы. Необходимы для изменения направления оси, благодаря отводам можно сформировать любые повороты трубопроводов без увеличения нагрузки.

  • Компенсационные патрубки. Используются для врезки новой канализационной ветки в действующий водопровод. Очень часто нет технической возможности сместить трубы для того, чтобы освободить место для нового переходника либо замены вышедшей из строя детали. Именно в этом случае поможет компенсационный патрубок, который нивелирует зазор между трубами посредством удлинения раструбного участка. Внешне он похож на привычную трубу, но с удлиненным раструбом.
  • Обратные клапаны. Устройство, которое позволяет избежать оттока жидкости в случае возникновения засора. Этот элемент перекрывает трубы по всему сечению, благодаря чему движение жидкости возможно лишь в одном направлении.
  • Вентили. Это запорные компоненты, которые отвечают за перекрытие трубопровода в случае возникновения аварийной ситуации.
