Проветриватели и приточные клапаны
Внешний вид этих устройств для поддержки оптимального микроклимата напоминает о компактной полой трубе. И приточные клапаны, и проветриватели способны обеспечивать непрерывный приток уличного воздуха в комнату при закрытых дверях и окнах, без сквозняков.
С учетом места размещения, техника подразделяется на стеновую и оконную. Стоимость напрямую зависит от функциональности. Приведем пару примеров:
Приточный клапан Blauberg Fresher 50, ценой в 15 тыс. рублей, способен не только решить вопросы воздухообмена. Но и увеличивать концентрацию кислорода в помещении, нормализовать влажность, защищать стены и потолки от возникновения грибка и плесени, не допускать появления конденсата. В конструкцию входит 2-х уровневый фильтрующий элемент, улавливающий как крупный сор и насекомых. Так и вирусы, пыль и микроорганизмы.
Приточный клапан ПС 100, стоимостью в 1 тыс. рублей, также предотвратит образование плесени и конденсата. Будет беспрерывно поставлять в помещения уличный воздух. В изделии есть внутренняя и наружная фильтрующая решетка, для того, чтобы поступающие в комнаты воздушные массы были чистыми.
Для удобства выбора каждый товар каталога «Хорос» имеет подробные и достоверные описания. При возникновении дополнительных вопросов, обращайтесь к нашему менеджеру.
Принудительная вентиляция в квартире
Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы.
Есть несколько методов механической вентиляции жилого помещения:
- кухонные вытяжки;
- вентиляторы;
- приточные клапаны.
Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.
Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.
Виды вентиляционных систем
Обеспечить постоянный приток свежего воздуха можно двумя способами. Естественной и принудительной вентиляцией. Реализовать на практике оба вида можно различными методами. При монтаже системы учитывается необходимая ее мощность, то есть способность за определенное время доставить в жилье необходимое количество свежего воздуха. Оба вида имеют плюсы и минусы и способны справиться с задачей, при условии, что в конкретном жилье есть для этого все условия.
Естественная вентиляция
Принципом работы является тяга, возникающая с естественной циркуляцией различных по температуре воздушных масс
Городским жителям нет необходимости знать, как устроена система, важно соблюдать предписанные правила пользования. Не перекрывать, даже частично воздуховоды
Не изменять конструкцию и маршрут вентиляционной шахты. Устроена она достаточно просто — нижний конец трубопровода находится в подвале в открытом состоянии для забора воздуха (либо выведен на уровень фундамента с продухами), а верхний выведен на крышу.
Продуманная и точно рассчитанная система создает мощную тягу, которую в некоторых случаях нужно даже ограничивать. Делается это просто. Регулируемые вентиляционные решетки дозируют количество поступающего воздуха в жилье. Перекрывать центральный трубопровод недопустимо и при нарушении этого правила к собственнику квартиры могут быть применены жесткие санкции.
При строительстве частного дома перед его владельцем стоит более сложная задача. Необходимо обеспечить следующие условия:
- Достаточную тягу. Резонно воспользоваться правилом, которое хорошо знакомо печникам. Чем длиннее труба, тем больше создается тяга. Вентиляционный выход на крыше иногда делают на метр или больше от конька кровли;
- Гарантировать забор качественного по составу воздуха. Система без воздухозаборника ниже уровня пола будет не столь эффективна. В некоторых случаях естественный приток из окон, дверей и других элементов конструкции строения будет достаточен. Однако по-настоящему качественная система монтируется со специальным воздухозаборником. Его недопустимо делать в помещениях с повышенной влажностью или в котельной;
- Установить регулирующее устройство. Неконтролируемая тяга способна выдувать излишнее количество теплого воздуха, нагружая тем самым отопительную систему и увеличивая затраты на энергоноситель;
- По маршруту трубопровода установить ревизионные люки. Через вентиляционную систему проходит воздух, насыщенный продуктами горения, ворсом и другими веществами, которые осаждаются на стенках. Регулярная прочистка системы гарантирует здоровую атмосферу в жилье.
Конструктивно можно выполнить трубопровод по схемам и чертежам, которые хорошо себя зарекомендовали на практике. Для создания системы можно использовать воздуховоды из различных материалов
Важно, чтобы их диаметр и высота вентиляционной шахты отвечали необходимым требованиям, а с вытяжным воздухом удалялись вредные вещества и неприятные запахи
Принудительная вентиляция
Принципиальная схема этого вида отличается от естественной системы наличием дополнительного устройства, создающего тягу. Принудительная подача обеспечивается вентиляторами, установленными в трубопроводе. Система монтируется там, где в силу некоторых причин невозможно гарантировать естественный приток воздуха в достаточном количестве, либо имеющийся воздуховод выполнен с ошибками и не справляется со своими функциями.
Иногда принудительную вентиляцию проектируют специально. Удобна такая система во многих случаях, например, как часть комбинированной схемы. Отдельные выводы в помещениях, где необходимо быстро и качественно удалить загрязненный или слишком влажный воздух, не открывая при этом окно. Например, в ванной комнате, сауне, бане или на кухне. Вытяжка над плитой может быть независимой, либо подключенной к центральной системе. Принудительная вентиляция часто устанавливается в «умных домах». Новый подход к качеству жилья. Датчики и программируемый режим в строго указанное время включают и выключают систему, обеспечивая оптимальный по температуре и химическому составу воздух.
Что такое автоматика для вентиляционных систем
Сегодня автоматические системы управления вентиляцией представлены большим комплексом всевозможных технических приборов. Все они, начиная от термостатов, и заканчивая сложными компьютеризированными модулями, предназначаются для облегчения управления и контроля над работой принудительных вентиляционных систем. Разнообразие оборудования даёт возможность решения задач по обеспечению автоматизации на любом объекте, вне зависимости от его характеристик и назначения.
Исходя из эксплуатационно-технических требований, возможен различный подход к изготовлению пультов автоматизированного управления вентиляцией:
- На одних объектах можно обойтись стандартными модулями, выпускаемыми в виде шкафов с установленными в них приборами управления.
- В других случаях монтажникам приходится вручную собирать комплексы, адаптированные под сложные приточно-вытяжные вентиляции с учетом конкретных задач.
Разница в подходах обусловлена необходимостью обеспечить эффективное функционирование вентиляции и созданием комфортных условий для жильцов или работников во внутренних помещениях здания, вне зависимости от времени года и внешних погодных условий.
Управление работой вентиляционных механизмов происходит с помощью комплекса датчиков, установленных внутри помещений. Одни из них действуют по принципу термостата — с повышением температуры внутри здания автоматически включаются вентиляторы, чем обеспечивается приток свежего воздуха.
Рекомендуем ознакомиться: Вытяжка для кухни рециркуляционная без воздуховода
Современные автоматизированные системы оснащаются элементами искусственного интеллекта и более сложными контрольно-измерительными приборами.

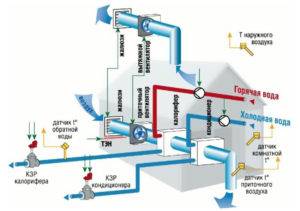

Конструктивно подобные модули состоят из трех групп узлов:
- Датчики — приборы, передающие информацию об окружающей среде — термостаты, измерители влажности воздуха, газоанализаторы. Собранные данные они передают в анализирующий центр.
- Центр управления собирает и обрабатывает информацию, поступающую от контрольных датчиков, и на основании полученного анализа выдает команды механизмам управления на изменения режима работы.
- Исполнительные механизмы — узлы, осуществляющие механические действия. К этой группе относятся: преобразователь частоты вращения вентилятора, сервоприводы для регулировки положения задвижек и т.д.
Центры управления анализируют соотношение в воздухе кислорода и углекислого газа, процент влажности, при необходимости выдавая команду проветрить помещение. При обнаружении возгорания высокоинтеллектуальная электроника самостоятельно блокирует приток свежего воздуха, препятствуя распространению пожара.
В обычном режиме автоматика обеспечивает слаженное функционирование всех узлов и механизмов вентиляционных систем без привлечения оператора.
Компьютеризированные модули передают информацию о режиме работы, о показаниях датчиков на единый пульт управления. Это позволяет оператору, при необходимости, корректировать работу автоматики, и менять настройки в удаленном режиме.
В зависимости от конкретной ситуации, используется один из 3-х режимов управления приборами:
- Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.
- Автономный. Аппаратура работает в соответствии с установленными настройками, вне зависимости от прочих инженерных систем, установленных в здании.
- Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в доме — например, с пожарной сигнализацией, иными аварийными датчиками.
Таким образом, автоматизированный комплекс исполняет роль управляющего контрольного центра. Он запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.
Почему кондиционеры не заменят вентиляцию
Климатические системы принципиально отличаются даже от простого проветривания. Поэтому одним из неизменных атрибутов здорового образа жизни является достаточное количество свежего воздуха. Открывать регулярно окна не всегда удобно и комфортно, особенно в зимний период. Правильно установленная система вентиляции успешно компенсирует естественное проветривание. Современные сплит-системы кондиционирования разделены на два функциональных блока. Внешний, в котором расположен компрессор, где происходит конденсация хладагента и внутренний, где радиатор принудительно обдувается воздухом, охлаждая или нагревая его. Забор же производится исключительно внутри помещения. То есть кондиционер будет охлаждать одни и те же воздушные массы, пропуская их через себя.
В некоторых моделях есть функция подмеса воздуха с улицы, количество которого не превышает 3-4%, что принципиально не решает вопроса полноценного снабжения жилья кислородом. Да и стоит такая продукция не дешево. Внимательно ознакомившись практически с любой инструкцией к кондиционеру можно найти рекомендации о 2-х разовом ежедневном проветривании дома. Даже сами производители климатической техники подтверждают, что их устройства не предназначены для снабжения жилья свежим воздухом необходимой концентрации и химического состава.
Какой бывает вентиляция?
Вентиляция — данная совокупность устройств и мероприятий для обеспечения нормального воздухообмена в здании. Исходя из этого понятия, классификация вентиляции делится таким образом:
Рассматривая по порядку каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить необходимый микроклимат, надо тщательно исследовать вопрос классификации вентиляционных установок и применять их в соответствии необходимыми параметрами. Виды вентиляции в жилых домах не очень отличаются от тех, которые устанавливаются в производственных и общественных зданиях.
Приточные клапаны
Установка оконных отверстий актуальна лишь в тех случаях, когда кислородом обеспечивается комната или квартира. Если потребности в чистом воздухе более высокого порядка (как в случае с офисом, кухней или большим загородным коттеджем), эффективнее использовать стеновые приточные клапаны. Современные модели комплектуются интегрированными калориферами для нагрева приточных масс, поступающих в квартиру.
Дому требуется чистый воздух
Эффективная вентиляция для квартиры обеспечивается за счёт монтажа гибких клапанов углового типа. Для помещений с высокой нагрузкой лучше всего подходят прямоточные каналы, изделия. Часто их совмещают с фильтрами и даже увлажнителями кислорода. Функционируют они круглосуточно.
Нормативные требования
Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».
Для удобства читателя сведем ключевые требования документов воедино.
Температура
Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.
- При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
- При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.
Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.
Последствия промерзания.
Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.
Нормы воздухообмена
Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?
| Помещение | Минимальный воздухообмен |
| Жилая комната | 3 м3/час на 1 м2 площади |
| Кухня | 60 м3/час для электроплит и 90 м3/час для газовых плит |
| Ванная, туалетная комната | 25 м3/час |
| Совмещенный санузел | 50 м3/час |
Дополнительные требования
Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?
Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.
В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.
- Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
- При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
- При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
- Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
- Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.
Обслуживание и ремонт систем вентиляции
По причине того, что коммуникации в многоквартирных панельных или кирпичных домах предназначены не для отдельно взятой квартиры, а для всех жителей, все, что связано с домом, относится к общему имуществу. Поэтому работы по надлежащему содержанию, а также ремонт системы должна проводить управляющая компания.
Согласно этому Постановлению, управляющая компания многоэтажного дома должна производить следующие действия:
- регулярный осмотр системы с последующим составлением плана устранения недостатков;
- ликвидация выявленных неисправностей;
- замену сломанных решеток и заграждений;
- устранение засоров в вентиляционных шахтах и вспомогательных воздуховодах;
- проверка герметичности уплотнений и прочности стыковки узлов.
Профилактический осмотр производится не менее двух раз в год. Весенняя общая ревизия системы предполагает составление карты неисправностей и плана устранения недостатков. Следующий плановый осмотр направлен на проверку качества выполненных работ.
СНиП предполагают дезинфекционную обработку всей системы, покраску внешних поверхностей и антикоррозийную обработку металлических частей не реже одного раза в три года.
Важно! Особые требования по обслуживанию предъявляются к жилым домам с газовым отоплением
Причины для проведения обследования вентиляции
Признаки, указывающие на появление проблем в системе вентиляции и кондиционирования:
- появление запаха гари из воздуховода;
- появление конденсата;
- появление посторонних шумов или вибрации во время работы системы;
- прекращение подачи или забора воздуха;
- снижение производительности системы;
- появление на пульте управления или контроллере сигнала о неисправности или некорректной работе всей сети или её отдельных элементов.
Наличие хотя бы одного из вышеперечисленных пунктов – повод для обращения к специалистам. Необходимо незамедлительно произвести проверку вентиляции и выявить причины неполадок. По результатам проведённой проверки устанавливается план ремонтных работ, которые могут быть комплексными или же ограничены заменой отдельных компонентов.
Возможные дефекты
Причиной выявленных дефектов может быть:
- нарушение герметичности вентиляционных каналов в местах их соединения;
- несоответствие параметров системы с проектной документацией, возникшее вследствие нарушений при проведении монтажных работ (например, сечения вентиляционных отверстий воздуховодов и воздухораспределителей не совпадают);
- серьёзные повреждения и нарушение целостности вентиляционных каналов, возникшие во время ремонта;
- отсутствие герметичности и теплоизоляции в вентиляционных коробах и шахтах;
- сбои в работе автоматики системы дымоудаления;
- механические повреждения вентиляционных шахт;
- попадание в вентиляционные шахты посторонних предметов, сужающих сечение шахты;
- повреждение проточно-вытяжной системы.
Отсутствие обратной тяги может привести к появлению неприятных запахов в помещении, некорректный монтаж воздуховода провоцирует застой воздуха, в результате чего создаётся ощущение затхлости, сырости. Вне зависимости от типа системы наши сотрудники проведут осмотр вентиляции и представят подробный отчёт о выявленных дефектах. В отчёте содержатся не только сведения о неисправностях, но и рекомендации по их устранению.
Какие существуют нормативы для вентиляционных систем
Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:
- рабочий кабинет – 60 кубов;
- общие гостиные или залы – 40 кубов;
- коридоры – 10 кубов;
- санузлы и душевые – 70 кубов;
- курительные комнаты – свыше 100 кубов.
В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.
Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.
Видео описание
Наглядно про нормативы для вентиляции смотрите на видео:
Какие формулы используют в расчетах
Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.
Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.
Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.
В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.
Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.
Видео описание
Еще про расчет вентиляции на видео:
Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.
Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.
Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.
В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.
Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru
Заключение
Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Воздухообмен естественного типа: принцип работы
На примере панельных домов застройки прошлого века можно увидеть, как работает естественная вентиляция в многоквартирном доме. Она относится к бюджетному варианту в отличие от элитных построек, где действуют современные стандарты, используются новые технологии, применяются энергосберегающие материалы.
Устройство вентиляционного канала в старом доме -«сталинке»
Естественный тип вентиляции можно встретить и в кирпичном доме старого жилого фонда, где поступление воздуха происходит через щели притворов деревянных окон, дверей, а вытяжка осуществляется тягой внутри вертикального канала, с выходом над крышей или в чердачное помещение. Перекрытие приточного канала чревато прекращением воздухообмена по всей квартире. Врезка специальных клапанов в оконные конструкции, переточных решеток в двери решает проблему бесперебойной работы естественной вентиляции.
Устройство вентиляции в многоквартирном доме с отдельными для кухни, ванны и туалета вытяжными протоками – одна из схем вентиляции. Здесь из перечисленных помещений каждого этажа выходит на крышу отдельная шахта. При ее герметичности запахи не перетекают из соседних квартир.
Еще одна схема воздухообмена включает вертикальные каналы всех квартир, объединенные выходными концами в одном продольном коллекторе. Он располагается на чердаке, и уже через сборник воздух попадает организованно на улицу. Чтобы исключить потери давления в воздуховодах и увеличить тягу, места сочленений герметизируются, а на выходные концы каналов надевают трубы: достаточно добавить всего 1 м отрезка трубы и сориентировать его под наклоном к общей вытяжной шахте.
Наименее эффективный, но тоже имеющий право на существование способ заключается в сборе отработанного воздуха от каждой квартиры в воздухоотводную вертикально установленную вентиляционную шахту. КПД системы низкий, так как происходит перетекание запахов из помещений одной квартиры в другую.
Самые оптимальные и эффективные вентиляционные системы (принудительные) сегодня используются в домах современной постройки, где нагнетание и удаление воздуха происходит механическим путем. Особенность воздухообмена здесь в использовании энергосберегающих установок – рекуператоров. Как правило, нагнетающее свежий воздух устройство располагается в подвальном помещении или техэтаже. Дополнительно воздух очищается через фильтр-систему, подогревается или, наоборот, охлаждается и только потом распределяется по всем квартирам. На верхнем уровне (кровле) монтируется вентустановка идентичной производительности, полностью удаляющая все воздушные загрязнения.
Схемы согласно СНиП
Оценивая разные виды вентиляции, нужно отметить, что естественный воздухообмен не отличается высокой эффективностью, но и меньше всего засоряет вентиляционную шахту. Если в канале нет строительного мусора, то ее достаточно чистить 1 раз в несколько лет.
Выводы и полезное видео по теме
Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.
Экспертные мнения специалистов:
О равномерной работе двух и более вентиляционных каналов:
Для чего нужны турбодефлекторы:
Как установить приточный клапан:
Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.
