Порядок монтажа электропроводки в ванной комнате своими руками

Этапы монтажа

Инструменты

Перед началом работ нужно обзавестись некоторыми инструментами, а именно:

  • штроборезом, дрелью или перфоратором;
  • отвертками крестового и шлицевого типа, а также отверткой-пробником;
  • рулеткой не менее пяти метров;
  • уровнем;
  • зубилом с молотком;
  • плоскогубцами;
  • изолентой и ножом.

Если в некоторых местах нет возможности пользоваться штроборезом или перфоратором, можно проделать штробы (полости) с помощью молотка и зубила.

Необходимые материалы

Чтобы проводка в ванной комнате прослужила долго, нужно подобрать качественные материалы: розетки влагозащитного типа, желательно медные провода с тройной изоляцией и сечением 2.5 мм и другое оборудование, обеспечивающее безопасность электрической сети. Не допустимы провода с сильными изгибами и испорченной изоляцией.

Избавляемся от старого

Проводка в ванной прокладывалась более 15 лет назад? Рекомендуется ее заменить новой, дабы избежать перегревов, возгораний и частого выбивания автомата. При объединении туалета и ванной заменяйте провода как в той, так и в другой комнате. Вполне вероятно, что в помещения питание подводилось по отдельности. Не поленитесь осмотреть все провода.

Как составляется схема?

Правильная схема — надежный помощник электрика. Подумайте над местом установки электрических приборов, проводов, розеток, определитесь с типом освещения, вдобавок к этому стоит задуматься о том, как будет отапливаться комната. Из-за того, что в ванной повышенная влажность, проводка в обязательном порядке должна быть скрытой.

Дополнительные рекомендации:

  • В ванной рекомендуется делать не менее 2-3 розеток.
  • Для водонагревателя и стиральной машинки устанавливайте по отдельной розетке на каждый прибор.
  • Располагать выключатель только за пределами помещения.
  • Каждая группа проводов должна иметь отдельную автоматику.
  • К каждой розетке линию ведут перпендикулярно, ровно вниз.

Для полых стен, которые обшиты гипсокартонными или иными панелями провода должны находиться в пустоте между стеной и облицовкой, для стен, не имеющих пустот под обшивкой, производят штробирование.

Разработка схемы

После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:

  • Для унитаза подводим трубу канализации и холодной воды;
  • Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
  • Машина-автомат — канализационный сток и холодная вода.

При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).

Какое напольное покрытие выбрать

Для эргономичности санузла очень важно правильно подобрать напольное покрытие. Пол не должен быть скользким, так как это может привести к несчастным случаям. Основные виды материалов, которые используют в ванных и туалетных комнатах такие:

Основные виды материалов, которые используют в ванных и туалетных комнатах такие:

Плитка в туалете

  • Нескользкая керамическая плитка;
  • Ламинат;
  • Линолеум.

Выбирать необходимо очень тщательно. Она должна иметь чуть шероховатую структуру, чтобы не было скольжения при намокании. Обычно итальянская керамическая плитка намного качественней отечественной и срок службы у нее больше. У напольного покрытия из плитки много преимуществ:

  • Такое покрытие стойкое к истиранию, его можно без опаски мыть и чистить;
  • Влагостойкость;
  • Долговечность;
  • Красивый внешний вид.

Недостаток всего один – керамическая плитка боится механических повреждений, на нее нельзя ронять различные предметы, так как она может безвозвратно испортиться.

Выбрав для ванны ламинат, получают красивое напольное покрытие, которое может имитировать дерево дорогих пород. Уложить в санузле ламинат сможет даже начинающий мастер, главное хорошо подогнать стыки. Если стыки плохо подогнаны, то в них может попадать влага и ламинат будет деформирован и испорчен. Поверх ламината желательно стелить специальные коврики, такое покрытие становится скользким при попадании воды.

Линолеум санузла

Можно застелить в санузле линолеум. Это напольное покрытие недорогое, красивое, не боится влаги, его легко настелить на пол. Однако при намокании линолеум очень скользит, поэтому также необходимо использовать специальные коврики для ванных комнат.

Хорошо зарекомендовали себя теплые полы в санузлах, особенно это актуально для совмещенных туалетов с ванной. На такие полы приятно становиться босыми ногами и при этом не требуется дополнительный источник отопления в помещении.

Подготовка к монтажу

Перед началом работы составляют подробный план. В нем указывают последовательность действий и прикрепляют чертеж. Это необходимо для правильного расположения электропроводки в вертикальной и горизонтальной плоскости. С помощью плана учитывают все нюансы перед началом работ.

На этом этапе подготавливают необходимые материалы. В комнате их располагают вблизи рабочего места. Так при установке электропроводки не потребуется тратить время на поиск инструмента.

Для правильного монтажа следует соблюдать несколько правил:

  1. Провода правильно располагают в вертикальной и горизонтальной плоскости. Проверку проводят строительным уровнем.
  2. Оборудование подключают через устройство защитного отключения. Так предотвращают поражение электрическим током. При срабатывании устройство защитного отключения обесточивает сеть.
  3. Применяют провода соответствующего сечения. Использование тонких жил для подключения мощного оборудования приведет к их нагреву и возгоранию изоляции.
  4. В чертеже указывают размеры помещения и расстояние от стен и потолка до штробы. Такой подход облегчит поиск электропроводки в ванной комнате при необходимости ремонта.
  5. Для установки выбирают электрическое оборудование, имеющее класс защиты от попадания брызг воды.

Для доступа к верхней части стен и потолку потребуется стремянка. Можно соорудить строительные козлы своими руками

При этом обращают внимание на то, что сооружение должно устойчиво стоять на напольном покрытии

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход – это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

  1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
  2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
  3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
  4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Расстояние от стенки до унитаза оптимальная планировка

На протяжении ремонта туалета и ванной комнаты при замене сантехники появляется неприятность верной планировки санузла. Один из наиболее серьёзных параметров удобства – это расстояние между унитазом и стеной, поскольку если оно выбрано неправильно, пользоваться прибором будет некомфортно.

Мы рассмотрим нормативные требования и узнаем, какие конкретно основные расстояния определяет инструкция.

Перепланировка санузла

Отдельное размещение туалета

Начнем с более несложного случая, в то время, когда туалет отделен от ванной комнаты. Несложнее он вследствие того что в таком туалете, в большинстве случаев, расположен один прибор. В большой комплектовке возможно добавлено биде, в случае если разрешают размеры помещения.

Мы сходу озвучим нормы расстояния от стенки до унитаза, принятые в СНиП 2.08.01-89* «Жилые здания»:

Обратите внимание! Официальные нормы обязательны для исполнения при государственном и частном постройке объектов. Хозяева квартир смогут их не делать и размещать устройства на свое усмотрение, поскольку их эксплуатация и обслуживание выполняется ими же. направляться заявить, что эти нормы актуальны в том случае, в то время, когда туалет достаточно просторный, и вы не понимаете, где лучше поставить тот либо другой прибор

Но в большинстве постсоветских квартир таковой неприятности не появляется, поскольку габариты туалета минимальны, и унитаз ставят посередине кабинки у задней стенки

направляться заявить, что эти нормы актуальны в том случае, в то время, когда туалет достаточно просторный, и вы не понимаете, где лучше поставить тот либо другой прибор. Но в большинстве постсоветских квартир таковой неприятности не появляется, поскольку габариты туалета минимальны, и унитаз ставят посередине кабинки у задней стенки.

Обратите внимание! Большая часть туалетных кабинок советской эры имеют такие габариты, при которых установка компакта ровно посередине помещения у задней стенки дает те самые минимальные расстояния до боковых стен и входной двери. Совмещенный санузел. Совмещенный санузел

Совмещенный санузел

Если туалет и ванная находятся в одном помещении, задача мало усложняется тем, что вам нужно рационально разместить пара сантехнических устройств в довольно малый комнате.

Дополнительные неприятности может привести к необходимости установки бытовой техники – стиральной машины, бойлера и т.д. Наряду с этим наиболее приемлемый вариант планировки предполагает не только рациональное и эргономичное, но и гармоничное с позиций дизайна размещение всех объектов.

Это еще одна особенность современности: люди желают жить комфортно и красиво, а этого, как мы знаем, не запретишь.

В случае если ванная большая, тогда нужно поделить ее помещения на территории: территорию душевой кабины либо ванны, территорию умывальника, территорию туалета и т.д. Но в большинстве советских и многих современных квартирах для того чтобы раздолья нет, и задача сводится к исполнению минимальных требований по расстоянию между соседними устройствами, устройствами и стенками и наличию проходов.

Довольно часто компакт и биде, а время от времени и умывальник располагают в линию у стенки. В этом случае между соседними устройствами должен быть зазор не меньше 20 см, лучше – 30 см. Имеется в виду расстояние от края до края.

В случае если рядом с унитазом расположена раковина, наряду с этим подход к ней осуществляется со стороны прибора, тогда нужно не забывать о пространстве для наклона: на протяжении умывания человек наклоняется к раковине и отходит мало назад. Минимальное пространство для этого должно быть не меньше 70 см.

Обратите внимание! Размеры расстояний до боковых стен принимаются без трансформаций – 38 – 45 см от средней оси чаши до стенки. Аналогично не изменяется требование по расстоянию перед унитазом – оно образовывает как минимум 53 см, для комфортного применения – 76 см. Тут возможно вносить коррективы лишь в громадную сторону

Тут возможно вносить коррективы лишь в громадную сторону.

Для совмещенных санузлов очень актуально поднимается вопрос экономии пространства. Одним из примеров таковой экономии есть унитаз с бачком в стенке. Монтаж данной модели своими руками пара усложнен, но применение современных инсталляций и комплектов с рамами упрощает и эту задачу.

При перепланировках ванных и уборных направляться учитывать расстояния между соседними устройствами, и не забывать про отступы от стенку (см.кроме этого статью «Унитаз биде: назначение и особенности конструкции»).

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

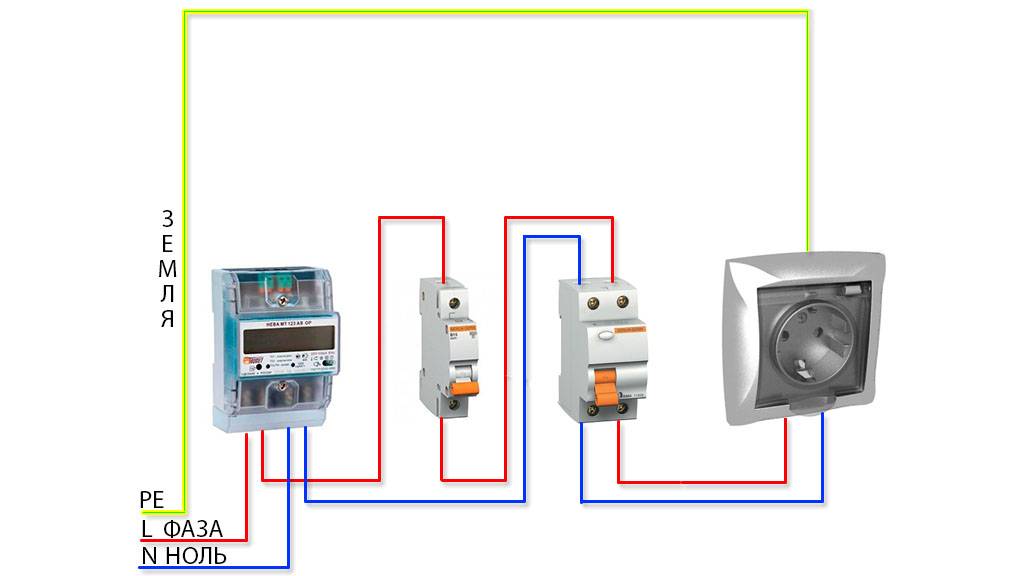

Схема подключения электрооборудования в ванной.

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Демонтаж старой проводки

Если в квартире старая проводка, ее удаляют, чтобы избежать частых выбиваний автоматов, перегревов и возгораний. Не годится двухжильная алюминиевая. Если прошло 20 и больше лет после прокладки, ей трудно питать современные приборы: недостаточное сечение, ослаблена скрутка.

Разделение пространства на зоны

Список ниже — зональное деление ванной комнаты (санузла) на участки по критерию «электрической опасности» (от наиболее к менее опасным):

  1. Зона 0. Ванная и душевая — участок максимального риска.
  2. Зона №1. Мнимые стены, расположенные по краям ванной или поддона душевой кабинки. Уровень угрозы немногим меньше, чем в нулевой зоне.
  3. Зона №2. Буферный участок шириной 60 см от краев зоны №1.
  4. Зона №3. Остальной участок от зоны №2, шириной до 240 см. Место считается наиболее безопасным.

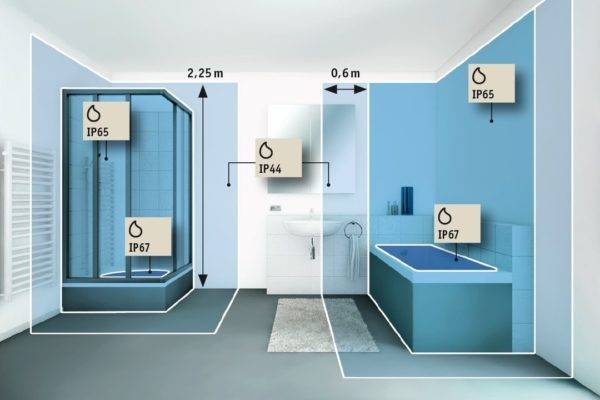

Пример зонирования пространства в ванной комнате. Выполните разметку ванной в соответствии с зональным делением выше. Для каждой отдельной зоны существуют свои требования по электрической безопасности:

  1. В «нулевой» зоне необходимы приборы и материалы с наивысшей степенью защиты от влаги (IP*7, первая цифра — защита от пыли). Настоятельно рекомендуется использовать устройства (например, может понадобиться дополнительный светильник) с напряжением до 12 В. Источник питания 220 В должен располагаться за пределами зоны. Убедитесь в отсутствии гальванической связи.
  2. В первой зоне достаточно установить приборы с защитой от влаги IP*5. В этом участке можно размещать оборудование для нагрева воды. Достаточно убедиться в соответствии класса защиты указанному нормативу. В таком случае эксплуатация приборов будет безопасной.
  3. Во второй зоне потребуются изделия класса IP*4. По степени защиты они практически не отличаются от предыдущих.
  4. В третьей зоне допустима минимальная защита IP*1, поскольку вероятность попадания брызг и капель минимальна. На этих участках можно монтировать розетки.


Степень защиты светильников в зависимости от зоны.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

  1. Между декоративным покрытием и стенкой имеется пустота.
  2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
  3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Примеры схем разводки их виды

Главное отличие разводки сантехнических труб – расположение в ванной комнате, способы распределения водных потоков и методы прокладки. Классическая схема – это последовательное подключение к сантехническим приборам. При составлении нужно учесть расположение узлов подачи воды. В стандартной планировке ванной они находятся у центрального стояка, рядом с унитазом.

Пример схемы разводки магистралей

Пример схемы подключения для холодного водоснабжения с электрическим водонагревателем.

  1. Счетчик холодной воды.
  2. Подключение к унитазу, биде.
  3. Система фильтрации с элементами грубой и тонкой очистки.
  4. Стиральная машина.
  5. Электрический водонагреватель. Общая ветка от него ведет на кухню. К ней подключается ванная (душ), раковина.
  6. Раковина, ванная.

Если в доме центральная система горячего водоснабжения, в схему добавляется полотенцесушитель. При нагреве воды с помощью проточного газового нагревателя, который обычно устанавливается на кухне, трубопровод горячего водоснабжения ведет из этого помещения в ванную комнату.

Совет: при выборе места установки системы фильтрации учитывается доступность, возможность быстрой смены фильтров. Частный случай – очистка автономного водоснабжения происходит сразу после насосной станции.

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Тупиковая и замкнутая схема: плюсы и минусы

Рассмотренная выше последовательная и коллекторно-лучевая схема относятся к так называемым глухим (тупиковым) способам разводки водопровода. В них каждая ветка подачи воды заканчивается расходной точкой (тупиком). Подобная конфигурация сети хороша с точки зрения экономии материалов и пространства, однако проигрывает в комфортности, если дело касается горячего водоснабжения. Вода в магистрали постоянно будет остывать, поэтому прежде чем воспользоваться всеми благами горячего водоснабжения, придётся каждый раз сливать в канализацию несколько литров жидкости. Казалось бы, не такой уж и большой расход за год выльется в несколько потраченных впустую кубометров. Кроме того, задержка с подачей воды подходящей температуры отнимает время и вызывает дискомфорт.

Система водоснабжения с постоянной циркуляцией горячей жидкости позволит сэкономить несколько кубических метров воды в год

Выход из сложившейся ситуации можно найти в монтаже разводки замкнутого типа. Характерной особенностью этой схемы является постоянная циркуляция горячей воды по кругу. Поскольку при этом она имеет постоянную температуру в каждой точке магистрали, потребитель получит горячую воду, как только будет открыт вентиль

Явное достоинство подобного способа дополняется ещё одним плюсом – отсутствием резких температурных перепадов, что немаловажно именно для систем горячего водоснабжения. Имеет замкнутая циркуляционная разводка и недостатки. Более замысловатая схема усложняет монтаж и требует дополнительных затрат материалов и оборудования

Так, при её обустройстве понадобится практически вдвое больше труб, а кроме того, придётся установить отдельный циркуляционный насос, который обеспечит принудительное движение жидкости по системе

Более замысловатая схема усложняет монтаж и требует дополнительных затрат материалов и оборудования. Так, при её обустройстве понадобится практически вдвое больше труб, а кроме того, придётся установить отдельный циркуляционный насос, который обеспечит принудительное движение жидкости по системе.
