Причины появления и методы удаления воздуха в системах горячего водоснабжения домов

Радиаторы

Каких проблем можно ждать от отопительных приборов?

Течи

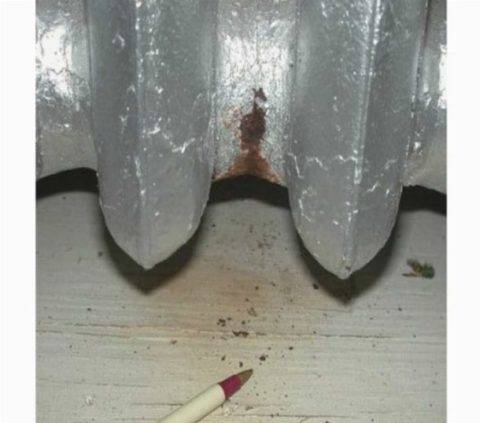

Почему текут по стыкам между секциями чугунные радиаторы и как своими руками устранить течи?

Причина — в паронитовых (изготовленных из жесткой термостойкой  резины) межсекционных прокладках. При каждом цикле нагрева и охлаждения соседних секций они сжимают прокладку и  ослабляют давление на нее.

В результате рано или поздно при очередном понижении температуры утратившая эластичность паронитовая прокладка перестает перекрывать просвет между секциями, и соединение начинает течь.

Течь между секций — общая болезнь чугунных радиаторов советского образца

Радикальное решение — переборка отопительного прибора с заменой проблемных прокладок. Их лучше менять на резиновые (покупные или вырезанные из старой автомобильной камеры) или силиконовые (их ресурс на отоплении исчисляется десятилетиями).

Переборка секционного радиатора с заменой прокладок

В качестве временного решения можно просто сбросить на лето стояк с проблемными батареями: при осеннем запуске отопления и сопутствующем ему нагреве секции расширятся, сдавят прокладку, и течь прекратится.

Заиливание

Почему не греют дальние от подводок секции радиатора? Причина — банальное заиливание секций. Ил (взвеси, содержащиеся в технической воде) оседают на участках контура с минимальной скоростью движения потока.

Чугунные секции с их большим объемом и, соответственно, медленной циркуляцией воды — первый кандидат на сбор отложений, однако в той или иной степени от заиливания страдают все батареи.

Ил в крайних секциях чугунной батареи

Как бороться с зарастанием отопительных приборов:

Раз в год должна выполняться гидропневматическая промывка системы ЦО. Для этого к контуру подключается воздушный компрессор, и отопление запускается на сброс в канализацию. Смесь воды с пузырями воздуха эффективно разбивает залежи ила и уносит их через сбросник;

Ежегодная гидропневматическая промывка системы центрального отопления

  • Отдельный радиатор может быть промыт через так называемый промывочный кран — врезанный в нижнюю глухую радиаторную пробку вентиль. К нему подключается обычный садовый шланг, направленный на улицу или в канализацию, после чего вода из системы отопления сбрасывается в течение нескольких минут, унося с собой залежи ила;
  • Радикальное решение проблемы заиливания батареи — ее подключение по схеме «снизу вниз». В этом случае основной объем воды циркулирует через нижний коллектор батареи, не позволяя илу оседать в нем. Верх секций прогревается за счет их теплопроводности.

При таком подключении батарея всегда будет греть по всей длине

Неравномерный нагрев

Можно ли решить проблему низкой температуры дальних от котла или другого источника тепла батарей в автономном отопительном контуре? Проблема типична для систем с естественной циркуляцией, в которых теплоноситель приводится в движение только разницей в плотности между горячей и холодной средами.

Принципиальная схема гравитационной отопительной системы

Причина разброса температур в этом контуре — меленная циркуляция, вызванная:

  • Большой длиной розлива;
  • Незначительным перепадом по высоте между теплообменником котла и отопительными приборами;

Теплоноситель приводит в движение перепад по высоте между участками с одинаковой температурой в теплообменнике котла и в отопительных приборах

Заниженным диаметром розлива.

Семь бед — один ответ: электрические циркуляционные насосы способны ускорить циркуляцию теплоносителя в любом случае. Насос врезается параллельно розливу; между врезками монтируется шаровый кран или, что куда разумнее, шариковый обратный клапан (он срабатывает, в отличие от пружинного, при минимальном перепаде давлений).

Врезка насоса с шариковым обратным клапаном на байпасе

Как работает такая схема:

  • В штатном режиме насос гоняет воду по розливу. Байпас между врезками перекрыт сработавшим обратным клапаном или закрытым вручную краном;
  • Стоит прекратиться подаче электроэнергии (отключения света — не редкость в загородных домах), как контур мгновенно переводится в режим естественной циркуляции. Для этого достаточно открыть кран на байпасе. Если на нем стоит обратный клапан — режим работы контура будет переключаться без вмешательства владельца, в полностью автоматическом режиме.

Краны Маевского

С помощью крана Маевского осуществляется сброс воздуха в квартирах многоэтажных домов старого типа. В них устанавливалась отопительная система с нижней разводкой, ее подключение к тепловой сети выполнялось посредством элеватора.

В процессе эксплуатации такой системы стали обнаруживаться ее недостатки, в частности, в системах квартир верхних этажей стали образовываться воздушные пробки. В результате циркуляция теплоносителя практически прекращалась и эффективность работы системы отопления во всем доме существенно снижалась, а жильцов стал волновать вопрос, почему воздушит систему отопления.

Решить проблему, что делать, если завоздушена система отопления, помог инженер Маевский, который разработал специальный механизм развоздушивания системы отопления. Он получил название кран Маевского.

Для эффективной работы устройство необходимо устанавливать в самой верхней точке прибора отопления на одном из торцов. Любой радиатор в торцевой части имеет глухие концы, на которых ставят заглушки, одну из которых замещает кран Маевского.

Результат применения такого устройства был положительным и быстрым, жильцы квартир получили возможность самостоятельно спускать воздух из системы отопления

Главное при выполнении подобных действий – соблюдать осторожность. Сильное затягивание резьбы на кране Маевского может привести к деформации и выходу из строя всей конструкции.

Устройство автоматического отведения воздуха

С помощью этого полезного механизма воздух автоматически удаляется из системы, не требуя вмешательства хозяина.

Работает устройство по следующему принципу:

  • В корпус со встроенным пластмассовым поплавком подается теплоноситель.
  • С помощью флажка на поплавке происходит давление на шток с пружинкой.
  • В результате открывается доступ воздуха к атмосфере, поэтому он выходит.
  • После заполнения корпуса водой поплавок начинает давить на шток, при этом отверстие для выхода воздуха перекрывается.

Подобные устройства отличаются надежностью и долговечностью, однако встречаются ситуации, когда механизмы выходят из строя. Основной причиной этого является следующее:

  • Обрастание внутренних элементов солями жесткости. При прохождении через механизм теплоносителя низкого качества на игле образуются наросты, которые снижают эффективность ее работы. Решить проблему подобного типа можно самостоятельно, достаточно открутить крышку и почистить внутренние части устройства.
  • Разрушение уплотнительного кольца. Результатом этой ситуации становится образование протечек под крышкой. Чтобы решить проблему, необходимо заменить уплотнительное кольцо или намотать паклю на резьбу.

Таким образом, образование воздуха в отопительной системе является неизбежностью, но оставлять без внимания эту проблему нельзя. Необходимо регулярно удалять воздух из отопительного контура, очень ответственно подходя к процессу.

Решать проблемы подобного типа можно несколькими способами, о которых было рассказано выше. Выбирать вариант решения этого вопроса нужно в зависимости от причин завоздушивания системы отопления, поэтому рекомендуется обратиться за советом к профессиональным мастерам.

Преимущества отказа от централизованной подачи горячей воды

Жители многоэтажных домов часто сталкиваются с проблемами горячего водоснабжения.

Среди них:

Подача воды недостаточной температуры, из-за чего увеличивается её расход и, соответственно, растут цифры в платежке;

Температура воды часто бывает недостаточной

Остывание воды в трубах, в результате чего приходится долго ждать, когда сольется холодная вода и потечет горячая;

Объем спущенной воды считается по «горячему» тарифу

Плохое качество воды – она бывает с примесью ржавчины или с неприятным запахом;

Такую воду вряд ли захочется использовать для купания

Частые плановые и внеплановые отключения, доставляющие не только бытовые неудобства, но и финансовые потери. Ведь при отсутствии счетчика добиться перерасчета за время отсутствия ГВС очень сложно.

Отключения горячей воды приносят массу неудобств

Можно попытаться доказать, что нормы горячего водоснабжения в квартирах нарушаются, заказав экспертизу её состава и составив в присутствии коммунальщиков акт о реальной температуре текущей из крана воды.

Но даже в случае вашей победы не факт, что проблемы будут решены. Да и от плановых отключений водопроводной системы на ремонт это не спасет.

Стандартная отписка коммунальщиков на несоблюдение нормы горячего водоснабжения в квартирах

Но выход есть, и он очень надежный: нужно установить в квартире водонагреватель и стать самому себе поставщиком горячей воды.

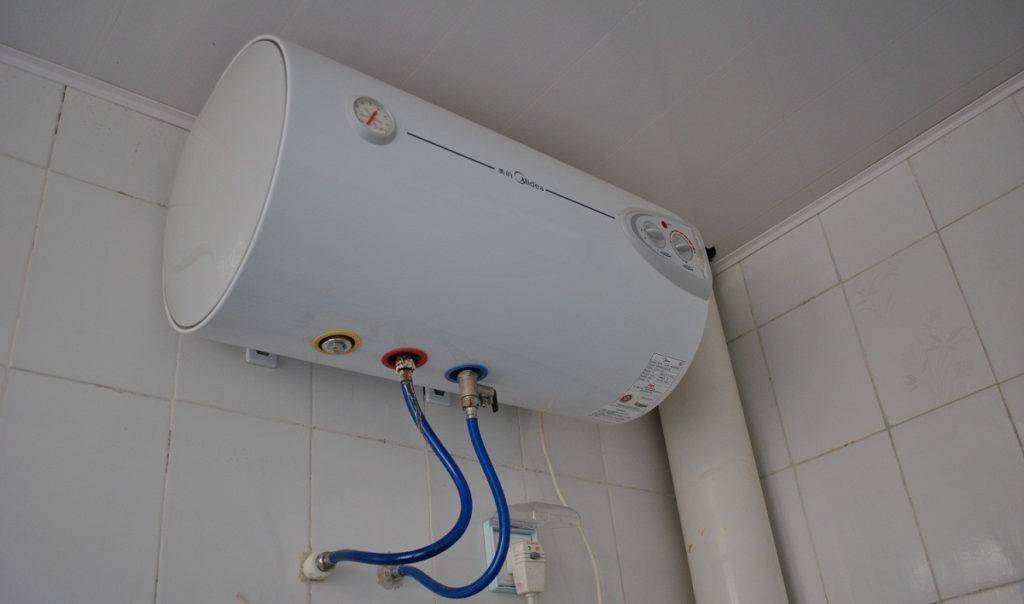

Водонагреватель в квартире

  • Она всегда будет чистой, так как её источником станет питьевая вода из системы ХВС;
  • Вы сможете сами регулировать её температуру;

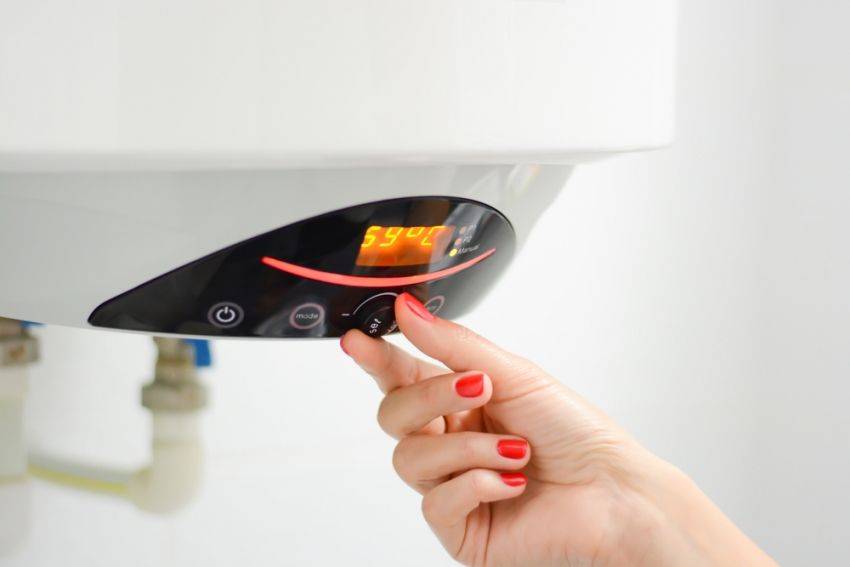

Функция регулировки температуры очень удобна

  • Перебои в подаче возможны только при отключении энергоносителя или холодной воды;
  • Из платежки исчезнут внушительные суммы за горячее водоснабжение.

Модернизация системы циркуляции

Мгновенный доступ к горячей воде в циркуляционной системе возможен только при условии ее постоянного подогрева, что, безусловно связано с определенными энергозатратами. Однако эти затраты меньше, чем в случае, когда мы просто спускаем остывшую воду в канализацию. Тем не менее, есть возможность сделать циркуляционную систему еще более экономичной.

В последнее время специалисты стали использовать для оптимизации работы ГВС с циркуляцией новые термостатические балансировочные клапаны (фото справа), которые калибруют проток такого сечения, которое будет обеспечивать минимальную циркуляцию воды, но при сохранении заданной температуре в контуре. Когда вода остывает, клапан увеличивает пропускную способность. Если же температура увеличивается выше заданного уровня, то клапан прикрывается, обеспечивая, таким образом, оптимальный режим циркуляции.

Такие клапаны позволяют задавать температуру воды в системе в пределах 40-60°С. Раньше для этого использовались дроссельные фланцы либо регулировочные клапаны с предварительной настройкой. Данные устройства не являются автоматическими и поэтому требуют регулярной настройки. Новые термостатические клапаны сами определяют необходимое распределение воды в зависимости от сложившихся условий, например, при активном разборе води из нескольких кранов. Это дает возможность обеспечить оптимальное распределение воды и несколько снизить энергозатраты. К тому же термостатические клапаны позволяют поддерживать разную температуру воды в контурах. Так, с их помощью можно сделать так, чтобы на кухню поступала более горячая вода, чем ванную, куда нет необходимости подавать воду горячее 45°С.

ГВС с циркуляцией и термостатическим клапаном. Простой циркуляционный контур с термостатическим клапаном нового поколения состоит из источника горячей воды (бойлер, накопительный водонагреватель), циркуляционного насоса, термостатического клапана, труб и точек водоразбора. Горячая вода из бойлера поступает в циркуляционный контур. Термостатический клапан устанавливают на обратной трубе после последней точки водоразбора, но перед циркуляционным насосом, который размещен непосредственно перед входом «обратки» в бойлер. Если система состоит из нескольких контуров горячей воды, то они подключаются параллельно, т.е. отходят от подающей трубы и возвращаются через термостатические клапаны в общую обратную трубу, которая, проходя циркуляционный насос, подключается к бойлеру.

Поддержание оптимальной температуры в циркуляционных контурах может быть обеспечено также и циркуляционными насосами, работой которых управляет термостат. Когда температура воды в циркуляционном контуре выходит на заданный уровень, термостат отключает насос, и включает его, когда температура воды упадет на несколько градусов.

Управление насосом может осуществляться и программируемым таймером, причем данная схема встречается довольно часто. Ее преимущество в том, что циркуляция в контуре ГВС происходит только в период ее использования. Например, насос может отключаться на ночь, когда все в доме спят. Однако такой вариант есть смысл выбирать, если семья живет по определенному сложившемуся режиму, что, впрочем, нередкость. Экономия энергии в данном случае наивысшая. Обычно системы с таймером также позволяют осуществлять управление насосом в ручном режиме. Например, если в какой-то праздник горячая вода будет использоваться ночью, то достаточно включить насос и циркуляция будет проходить в непрерывном режиме.

Ручное управление насосом в принципе весьма надежно, но есть неудобства, поскольку приходится заранее включать насос, а потом не забывать отключать его. Рекомендуется при ручном управлении дополнительно оснащать выключатель насоса еще и таймером отключения. Однако и в таком случае нередко будут возникать ситуации, когда кто-то из жильцов забывает включить насос и спускает всю воду из труб.

Норма

Вначале давайте разберемся с тем, что считать нормой для интересующего нас параметра.

Централизованное водоснабжение

  1. Какое должно быть давление воды в системе водоснабжения с питьевой холодной водой (ХВС)?

Типичной нормой считаются 2,5-5 кгс/см2 в зависимости от этажности застройки района города и от рельефа местности. Каждая атмосфера (или 1 кгс/см2) избыточного давления соответствует водяному столбу в 10 метров. Более точные значения приводит СНиП 2.04.02-84:

Документ, регламентирующий параметры водоснабжения

  • Минимальное значение на вводе в дом при высоте застройки в 1 этаж равно 1 атмосфере (или напору в 10 метров);
  • При большем количестве этажей на каждый из них добавляется 0,4 атмосферы, или 4 метра напора;
  • При этом максимальный напор у потребителя (то есть перед сантехприборами, на вводе в квартиру) не может быть выше 60 метров.
  1. Как компенсируется значительная высота жилых домов или неровный рельеф?

Насосы для повышения давления в системе водоснабжения устанавливаются централизованно, в здании отдельной насосной станции, снабжая группу домов, или в подвале отдельного дома.

Подкачка в техническом подвале

  1. Как устраняются значительные перепады давления в системе водоснабжения между крайними этажами в зданиях в 25 и выше этажей?

Очень просто: насос для повышения давления в системе водоснабжения ставится не в подвале, а на одном из средних этажей.

Насосная станция в помещении техэтажа высотного здания

  1. Какое давление нормально для централизованного горячего водоснабжения (ГВС)?

На розливе ГВС — от 2,5 до 6 атмосфер.

Столь значительная разница давления в системе водоснабжения объясняется двумя факторами:

  • Если закрытая схема теплоснабжения подразумевает нагрев воды из системы ХВС с использованием энергии теплоносителя, то в открытой схеме в краны подается сам теплоноситель — техническая вода из теплотрассы. В первом случае количество атмосфер в розливе соответствует параметрам ХВС, во втором — параметрам теплотрассы;
  • В открытой схеме теплоснабжения горячее водоснабжение может включаться с подающего или с обратного трубопровода.

Элеваторный узел с врезками ГВС

ГВС запитано с подачи летом и в межсезонье, зимой же температура подающей нитки трассы поднимается до 110-150 градусов, поэтому с наступлением холодов водоснабжение переключается на обратку (см. Оборотное водоснабжение – это экономия природных ресурсов и ваших денег).

График температур ниток теплотрассы

Давление на подаче элеваторного узла — 5,5 атмосфер

  1. Какое минимальное давление допустимо на горячей воде?

Согласно Постановлению Правительства №307 о порядке предоставления коммунальных услуг, оно равно 0,3 атмосферы.

Автономное водоснабжение

  1. Каким должно быть давление в автономной системе водоснабжения?

Нормой считается диапазон от 1,5 до 4,5 атмосфер. Минимумом (для самотечного водопровода с подачей воды из установленной на чердаке или другом возвышении накопительной емкости) — 0,3 кгс/см2: при дальнейшем снижении напора невозможна нормальная работа заливных клапанов некоторых сливных бачков и части использующей воду бытовой техники (стиральных и посудомоечных  машин, проточных водонагревателей и т.д.).

При напоре меньше 3 метров этот прибор не включится

  1. Как отрегулировать этот параметр?

За поддержание давления в системе водоснабжения от автономного источника отвечают автоматика управления насосом (для нее задаются границы включения и выключения подкачки воды) и давление накачки гидроаккумулятора (оно должно быть примерно на 0,2 кгс/см2 ниже значения, при котором включается насос).

Управляющее работой насоса реле давления в системе водоснабжения от скважины

Традиционная разводка ГВС

Устройство системы горячего водоснабжения в сталинках и ранних хрущевках, ничем не отличается от разводки холодной воды. Единственный розлив заканчивается тупиковыми стояками, от которых отходит поквартирная разводка. В элеваторном узле, розлив ветвится на две врезки — в подающую и обратную нитки.

Принципиальная схема элеваторного узла и системы ГВС без рециркуляции

Переключение ГВС с подачи на обратку, осуществляется вручную в соответствии с температурным графиком отопления:

  • При температуре технической воды на выходе ТЭЦ до 80-90 градусов ГВС подается с подачи;
  • При превышении 90°С водоснабжение переключается на обратный водопровод.

Горячая вода поступает в дом с подающей нитки. Вентиль на обратке закрыт

Чем это плохо

Достоинства такой схемы — дешевизна реализации и предельно простое обслуживание. Есть и оборотные стороны.

Две из них мы уже упомянули:

  1. Без водоразбора вода в стояках и подводках остывает. Чтобы умыться или принять душ, ее приходится подолгу (до нескольких минут) сливать в канализацию. Для жильцов квартиры это означает не только потерю времени, но и значительные затраты: фактически вы сливаете холодную воду, но при наличии водосчетчика платите за нее как за горячую;

Когда вы сливаете холодную воду, водосчетчик регистрирует расход горячей

И без того высокие тарифы на ГВС в ближайшей перспективе продолжат расти

  1. Полотенцесушители, размыкающие внутриквартирные подводки ГВС, нагреваются только от водоразбора в вашей квартире. Про качественное отопление ванной можно забыть.

Полотенцесушитель подключен в разрыв внутриквартирной подводки и нагревается только при разборе горячей воды

Бросим в общую копилку недостатков решения еще горстку мелочи:

Холод и сырость в ванной способствуют появлению грибка;

Сырость и плесень в ванной — последствия низкой температуры

  • Развешенные на холодной сушилке полотенца быстро становятся затхлыми;
  • Циклические нагрев и охлаждение стояков ГВС сопровождаются циклами их удлинения и сокращения размеров. В результате постепенно разрушается заделка стояков в перекрытии цементным раствором.

При нагреве трубопровод из любого материала заметно удлиняется

Весь в белом и на белом коне

Чем отличается от описанной выше система горячего водоснабжения с рециркуляцией? Догадаться несложно. В ней горячая вода непрерывно циркулирует через розливы и (в случае многоэтажного дома) стояки ГВС.

В результате:

  • Обеспечивается мгновенная подача горячей воды к точке водоразбора на любом участке контура;
  • Полотенцесушители переносятся с внутриквартирной подводки на стояк (или, в случае частного дома, розлив) горячей воды. Благодаря непрерывной циркуляции они остаются горячими круглосуточно, обеспечивают обогрев ванных и санузлов, а заодно и быструю сушку полотенец;

Полотенцесушитель на фото подключен параллельно стояку и остается горячим круглосуточно

Температурный режим системы ГВС остается стабильным, без циклических охлаждений и нагревов.

Нижняя подача отопления в многоэтажке

Для современных строений стандартным решением является схема с нижним розливом. В этом случае обе трубы – и подающая, и обратная – уложены в подвальном помещении. Стояки, подсоединенные к розливам, объединяют попарно при помощи перемычки на чердаке или верхнем этаже.

Вариант № 1 решения проблемы – запуск элеватора на сброс

Стравливание воздуха из системы отопления выполняют специалисты ЖКХ на этапе запуска контура, который сброшен частично или полностью. С этой целью его перепускают на сброс: одну задвижку открывают, а вторую оставляют закрытой.

Со стороны контура отопления до закрытой задвижки открывают сбросник, который соединен с канализацией. О том, что основная часть воздуха вышла, видно по водяному потоку в сбросе – он движется равномерно и без пузырей.

Вариант №2 устранения проблемы – монтаж воздушника

Перед тем, как выпустить из системы отопления воздух, в верхней части всех парных стояков в случае нижнего розлива устанавливают воздушник. Им может быть не только специальный кран Маевского, но и винтовой вентиль, водоразборный или шаровый кран, смонтированный изливом кверху.

Сброс воздуха из системы отопления выполняют в определенной последовательности:

  1. На более, чем на один оборот приоткрывают кран. В результате должно раздаться шипение движущегося воздуха.
  2. Под кран подставляют широкую емкость.
  3. Ожидают, пока вместо воздуха польется вода.
  4. Закрывают кран. Через 10 минут стояк должен прогреться. Если этого не происходит, надо стравливать пробки повторно.

Перед тем, как избавиться от воздуха в системе отопления, следует помнить о таких важных правилах:

  1. В кране Маевского нельзя винт выкручивать полностью, поскольку при давлении, равном 5 – 6 атмосферам, и льющемся из отверстия кипятке вернуть его на место невозможно. Результатом таких действий может стать затопление собственной квартиры и расположенной снизу.
  2. Не надо под давлением выкручивать воздушник, даже на пол-оборота, поскольку неизвестно в каком состоянии находится его резьба. Когда спускной клапан неисправен, до его замены или ремонта следует перекрыть два парных стояка и удостовериться, что их вентили удерживают воду.
  3. В случае проживания на верхнем этаже до старта отопительного сезона нужно удостовериться в том, что есть инструмент, которым работают с воздушником. Модели современных кранов Маевского можно открыть отверткой или руками, а в старых зданиях потребуется специальный ключ. Он выполняется легко – следует взять пруток нужного диаметра и выполнить у него на торце пропил.

Вариант №3 устранения проблемы – перепускание отопительного стояка на сброс

При нижнем розливе основной проблемой воздушников является то, что они располагаются на верхних этажах в квартирах. Если их владельцев постоянно нет дома, как убрать завоздушенность системы отопления?

Можно перепустить парные стояки со стороны подвала, для чего:

  1. Их обследуют на предмет наличия вентилей, после которых можно устанавливать заглушки или сбросники. Во втором случае затрат не будет, а в первом – необходимо купить шаровый кран с резьбой аналогичного размера, как и у заглушек.
  2. Перекрывают вентили на двух стояках.
  3. На одном из них на несколько оборотов откручивают заглушку и ожидают снижения напора жидкости, который бьет по резьбе. Так можно убедиться, что вентили на этажах исправны.
  4. На место заглушки монтируют шаровый кран, сначала подмотав резьбу.
  5. Смонтированный сбросник открывают полностью.
  6. Теперь приоткрывают вентиль, находящийся на втором стояке. Когда напор осуществит отвод воздуха из системы отопления, закрывают сбросник и открывают другой стояк.

В этом также имеются нюансы:

  1. Когда все батареи установлены на подающем стояке, а на обратном их нет, сбросник нужно монтировать на обратке и тогда проблема, как удалить из системы отопления воздушную пробку, будет решена. В случае расположения радиаторов на парных стояках вытравить воздух получается не всегда.
  2. Если не удалось перепустить стояки в едином направлении, тогда сбросник переставляют на второй стояк и перегоняют теплоноситель в противоположную сторону.
  3. При наличии винтовых вентилей на стояках нужно избегать перемещения воды через них в направлении, которое противоположно стрелке на корпусе. Желание приоткрыть вентиль с клапаном, прижатым давлением, может завершиться его отрывом от штока. Чтобы устранить проблему, связанную с тем, как вытравить воздух из системы отопления, довольно часто требуется сбрасывать систему обогрева строения.

Схема

Существуют разные схемы циркуляции, отличающиеся степенью сложности и точкой установки насоса. Наиболее эффективный и надежный вариант — сборка петли с выходом и возвратом в бойлер (прямой и обратной линиями).

Насос ставится на обратной линии, в точке с самой низкой температурой воды. Обычно, это участок перед входным патрубком нагревателя.

Есть другие варианты, где линии ГВС и ХВС соединяются в одну петлю. Остывшая горячая вода становится холодной, обратная линия подключается к кранам ХВС сантехники. Этот вариант нельзя использовать для систем с большим количеством абонентов. Рассмотрим типичные схемы для систем водоснабжения разного типа.

В частном доме

Система ГВС частного дома сравнительно невелика, длина трубопроводов заметно меньше, чем в МКД. Это позволяет использовать естественную тип циркуляции, которой достаточно для поддержания температуры в подающем участке трубы.

Степень нагрева обратной линии особого значения не имеет, только в отношении экономии топлива или электроэнергии, потраченных на подогрев воды в бойлере. Чем короче трубы, тем меньше расход энергоносителей. Использование циркуляционного насоса в данном случае не имеет смысла.

Если дом большой, или воду приходится подавать в несколько помещений (например, в дом, баню и вспомогательные постройки), использование циркуляционного насоса становится необходимостью. В таких случаях делают полноценные системы ГВС с прямой и обратной линиями и насосным оборудованием.

Схема циркуляции горячей воды в частном доме:

В многоквартирном при теплоснабжении

Подача горячей воды в многоквартирные дома производится путем местного нагрева холодного потока в бойлерах, установленных в подвале. Эта схема называется закрытой. Открытая схема подачи ГВС предполагает подключение к магистральному трубопроводу с горячей водой.

В настоящее время открытые схемы законодательно запрещены и используются только в некоторых старых кварталах, где монтаж бойлеров по каким-либо причинам невозможен.

Как правило, используется метод подачи ГВС через стояк, проходящий по всем квартирам, расположенным одна над другой и соединенный с другим стояком (или несколькими), по которым вода возвращается в бойлер.

Поскольку вода находится в постоянном движении, она не остывает, всем абонентам обеспечена нормативная подача горячей воды. Однако, часто стояк проходит по квартирам и возвращается в подвал как отдельный трубопровод. Это делается в многоэтажных домах, где обеспечить достаточный напор для нескольких стояков технически невыполнимо.

Открытом

При открытом теплоснабжении подача ГВС зависит от конструкции отопительной и водопроводной сетей. Обычно используется закольцованная схема подачи теплоносителя, из которой отбирают горячую воду.

Такая схема использовалась ранее, но сегодня она считается неэффективной и расточительной.

Отбор воды из системы обогрева не позволяет использовать специальные добавки против накипи, создает неравномерное наполнение системы ЦО.

Серьезные недостатки стали причиной отказа от применения открытых схем, которые сохранились только в отдельных кварталах старой застройки.

Закрытом

Закрытая система работает на холодной воде, которую нагревают в бойлере. Этот вариант позволяет создавать петлю из трубопровода ГВС и запускать циркуляцию, поддерживая нормативную температуру и стабильное давление.

Эта схема дает возможность:

  • регулировать температурный режим;
  • менять давление;
  • настраивать параметры подачи воды в широких пределах.

Устранение кавитации

Что можно предпринять, чтобы избежать появления воздуха в скважине и поступления воды с пузырьками:

  1. Замена всасывающего патрубка малого диаметра на больший;
  2. Перемещение насоса ближе к аккумулирующему резервуару.
  1. Снизить давление всасывающего элемента посредством замены на гладкую трубу, а задвижку можно заменить на шиберную, причем обратный клапан можно удалить вовсе;
  2. Наличие большого количества поворотов во всасывающей трубе недопустимо, их нужно уменьшить или заменить отводы малого радиуса поворотов на большие. Проще всего соорентировать все отводы в одной плоскости, а иногда проще заменить жесткие трубы на гибкие.

Если не помогло ничего, придется увеличивать давление всасывающей стороны насоса, повышая уровень резервуара, снижением оси установки насоса или подключая бустерный насос.

Элементы в системе ГВС

При кажущейся простоте внутридомовые сети — достаточно сложное инженерное сооружение. Диаметры труб внутренней разводки, количество и мощность подкачивающих насосов рассчитываются таким образом, чтобы давление воды было одинаковым на всех этажах.

Универсальная схема открытой системы водоснабжения выглядит следующим образом:

Вода из тепломагистрали проходит через водомерный узел, элеватор и поступает в нагревательные приборы. Дополнительные врезки перед элеваторным узлом обеспечивают подачу горячей воды для гигиенических и бытовых нужд.

К элементам системы также относятся:

  • дополнительные насосы;
  • задвижки,
  • вентили;
  • клапаны;
  • трубопроводы.

Наиболее сложным является элеваторный узел.

Функции узла:

  • регулировка параметров отопительной системы;
  • при сильных морозах, когда температура магистрального теплоносителя превышает 100⁰ С, обеспечивает возможность переключения подпитки горячей водой между подачей и обраткой;
  • экономит магистральный теплоноситель, поэтому водомер устанавливается на обратном трубопроводе.

Принцип работы

Система горячего водоснабжения может быть тупиковой или циркуляционной. Тупиковая схема используется при постоянном использовании горячей воды. При непостоянном водозаборе вода в трубах остывает и поступает уже не слишком горячей. Для того чтобы получить воду необходимой горячей температуры, придется довольно долго ее сливать, что не слишком удобно. При циркуляционной схеме вода всегда подается горячей, но такая система стоит дороже. Такая схема хорошо подходит в случаях периодического водозабора. Температура воды постоянно поддерживается, а пользователи получают горячую воду.

Система циркуляции в таких системах может быть двух видов.

  • Принудительная. При этом типе используются насосы, как при системе отопления зданий. Принудительные системы применяют в многоэтажных постройках, высотностью от двух этажей.
  • Естественная. В одно- и двухэтажных домах применяется обустройство естественной циркуляции, так как протяженность трубопроводов небольшая. Она функционирует по системе циркуляционных труб, основываясь на разности массы воды при разных температурах. Этот способ такой же, как и способ водяного отопления с использованием естественной циркуляции.

Горячее водоснабжение состоит из следующих элементов:

  • водонагревателя или генератора;
  • трубопровода;
  • водозаборных точек.

Генераторами могут быть водонагреватели нескольких типов.

  • Скоростные водо-водяные нагреватели работают на основе того, что горячая вода, которая поступает либо из котельной, либо из центрального теплоснабжения, проходит по латунным трубам. Они находятся внутри стальных труб, а пространство между ними наполнено нагреваемой водой. Таким образом, происходит подогрев.
  • Пароводяной водонагреватель функционирует за счет пара, поступающего в нагреватель. Вода нагревается, проходя по латунным трубам, расположенным внутри. Такие системы применяют в жилищах с постоянным расходом воды и большим ее потреблением.
  • В домах с периодическим и низким водопотреблением используются накопительные водонагреватели. Они не только нагревают, но и аккумулируют горячую воду.

Трубопроводы и горячего, и холодного водоснабжения являются единой системой, они укладываются параллельно. На водозаборных точках устанавливаются смесители, которые позволяют получать разную температуру (от +20 до +70 градусов Цельсия) благодаря перемешиванию горячей и холодной воды. В системе горячего водоснабжения лучше использовать оцинкованные или пластиковые трубы для того, чтобы не возникало коррозии. Трубопроводы и стояки лучше теплоизолировать во избежание лишней потери тепла. В современных домах на горячую и холодную воду устанавливаются счетчики для учета расхода воды, что позволяет не переплачивать за потребление, а платить только за расходованную воду.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
