Как правильно подключить электрический патрон к проводам

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.

У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.


Виды резьбовых патронов

Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:

  • Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
  • Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
  • Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.

Распространенные ошибки

Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:

  1. Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
  2. Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
  3. Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
  4. Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.

  5. Вставка проводов нуля и фазы в параллельные гнезда самозажимного патрона. Это приводит к короткому замыканию при включении.
  6. Замена узла из-за плохо прижатого центрального контакта. Часто этот элемент подгибается и не прижимается к цоколю. Но если его аккуратно выгнуть, неисправность можно устранить без установки новой детали.

Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.

Способы крепления электрических патронов в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону

Резистор полностью разбирается и из пластмассового основания извлекается втулка

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Установка обычного прибора

Необходимо понимать, как собирается сам патрон с самого начала. Такие познания всегда будут полезны в случае ремонта:

  • Пластина из латуни плотно прижимается к керамическому вкладышу. Контактная пластинка закрепляется при помощи винта, который вкручен в стальную пластину. Данный винт нужен не только для закрепления центрального контакта, но для того чтобы пропускать через себя ток.
  • Вторая латунная пластина устанавливается точь в точь по такому же принципу. Контакт, который расположен в центре, необходимо загнуть до уровня контактов, находящихся сбоку. Прямиком на проводниках формируются кольца и продеваются через донышко, прикрепляясь к пластинам из стали.

При подключении патрона через стандартный ключ фазу необходимо подключать к тому контакту, который находится в центре.

Теперь накрутите сам корпус на донышко, используйте готовый прибор под любые лампы.

ФотоНаименование товара
Переходник E14-E27 бел. EKF
Переходник E27-E14 бел. EKF
Переходник E40-E27 бел. EKF
Переходник вилка-Е27 с выкл. бел. EKF

А также ПАТРОНЫ ДЛЯ ЛАМП

Цоколь — элемент, необходимый для крепления лампы в патроне и подведения к ней электрического тока. В современных светильниках используются разные типы патронов.

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

Патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

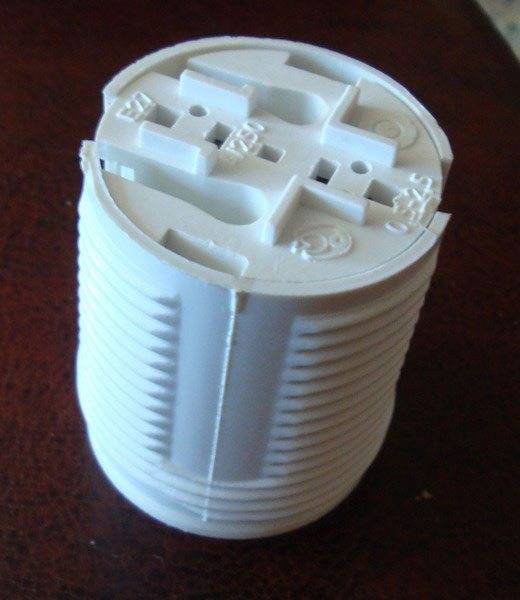

Быстрозажимной патрон

На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.

Они работают по принципу знаменитых зажимов Wago.

Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.

При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.

Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.

Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.

Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!

Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.

Здесь также не забывайте про правильное подключение фазы и ноля.

Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.

Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Пули для снайперов

Какие бывают пули? Отдельно стоит упомянуть снайперские. Лучшим армейским стрелкам приходится стрелять на большие дистанции – зачастую на километр и даже два. Хотя обычно обучают попадать на расстоянии около 400 метров при использовании стандартной СВД со штатным оптическим прицелом ПСО-1.

И все-таки здесь каждый выстрел должен быть максимально точным. Поэтому к созданию пуль подходят максимально серьезно. При этом используются самые точные станки – отклонение центра на долю миллиметра или сбитый на доли миллиграммов баланс приведет к тому, что при стрельбе на дистанцию в километр пуля, выпущенная даже опытным стрелком, уйдет в сторону на несколько десятков сантиметров, а это никак не допустимо.

Чтобы избежать нарушения баланса, пули даже не подвергаются маркировке путем нанесения краски. Да, вес краски минимален. Но даже такая мелочь может сыграть решающую роль при стрельбе на большую дистанцию.

Разумеется, существует разные виды пуль калибра 7,62 – одного из наиболее популярных среди снайперов, ведущих огонь на средней и дальней дистанции. Обычные, бронебойные, зажигательные и ряд других. Благодаря этому стрелок получает возможность выбирать наиболее подходящий в конкретной ситуации боеприпас.

Конструкция

Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.

Конструкция патрона

Сердечник

Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.

Винтовой зажим

Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.

Прижимной контакт

Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.

Резьба

Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.

Корпус

Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:

  • Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
  • Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
  • Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.

Таблица маркировки проводов и кабелей

Соответствие обозначений материалу изготовления жил и изоляции указано в таблице:

Виды конструктивных элементовОбозначениеРасшифровка
ЖилыАалюминиевые
Нет маркировкимедные
Изоляция жилВполивинилхлорид
Ккапрон
Н, НРнегорючая резина
П, Пс, Пвполиэтилен
Ррезина
Сстекловолокно
Ополиамидное волокно
Ффторопласт
Ээмаль
Г, КГгибкий кабель
Верхняя оплеткаВПВХ
Аалюминий
Ррезина
П, Пуполиэтиленовая
Ссвинец
Гголый (без оплетки)
Особенности конструкцииГналичие гидроизоляции
Ббронированный
Эмедный экран

Табл. 4

Например, распространенный кабель ВВГ 3х1,5 означает провод с 3 медными жилами сечением 1,5 мм² и ПВХ-изоляцией каждой, заключенными в общую оплетку из поливинилхлорида.

Медные или алюминиевые?

Опять же, этот вопрос часто задают люди, которые не имеют никакого отношения к электромонтажу и не знают ПУЭ (правила устройства электроустановок). Если не углубляться в детали, то ответ будет единственным и очевидным: медные. Однако, провода с алюминиевыми жилами все еще используют. Главная причина – их низкая стоимость. А вот нужно ли экономить на этом, вопрос более интересный.

Рассмотрим основные недостатки алюминия:

  • Более низкая проводимость (поэтому при аналогичных показателях проводимости тока сечение у алюминиевых проводов и кабелей будет больше);
  • Низкая прочность, нельзя многократно изгибать;
  • Подверженность быстрому окислению, как следствие – маленький срок службы.

А из преимуществ, напомним, только низкая цена. Но в итоге, если говорить об экономии, далеко не факт, что алюминиевые провода будут дешевле, так как у медных больше срок службы. И если говорить о долгосрочной перспективе, то медь оказывается выгоднее. Она в любом случае надежнее, поэтому выбирать стоит только медные провода.

Также важно помнить, что значение имеет не только выбор правильного провода и кабеля, но и его качественный монтаж. Это вопрос не только срока службы, но и безопасности

Если делать электропроводку правильно и с соблюдением всех норм, то она может прослужить десятки лет. Поэтому если у вас совсем нет опыта, то выбрать и купить провода вы можете самостоятельно, но вот доверить их прокладку лучше профессионалам. Это тот случай, когда экономить не стоит.

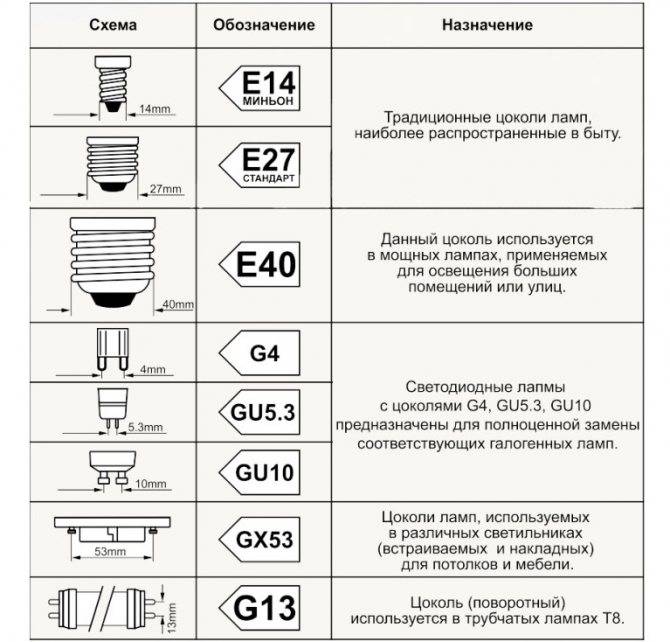

Виды по типу цоколей


Типы цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Как разобрать и починить патрон

В отличие от светодиодного прожектора ламповую люстру можно починить, причем своими руками. Для этого потребуется разобрать ее основную часть – патрон. Причины, по которым патрон перестает функционировать, но при этом его еще можно восстановить:

  1. Обгорели контакты проводов внутри люстры. Для восстановления требуется демонтаж люстры и отсоединение проводки, разборка патрона – по вышеописанному алгоритму действия. Меняются провода, соединяющие патрон с проводами сети.
  2. Открутились, ослабли винты в месте соединения контактов. Устранить проблему можно путем разборки снятия, отсоединения от основной проводки и разборки люстры. Высвободив патрон, необходимо отверткой подтянуть винты, закрепляющие проводники светильника к с контактами.
  3. Язычок центрального контакта имеет нагар. Для восстановления функции нужно зачистить поверхность мелкой наждачной бумагой или напильником. Потребуется демонтаж патронника по вышеприведенному способу.
  4. Западание язычка контакта. Из-за слишком сильного вкручивания лампочки и плохом коэффициенте упругости центрального контакта цоколя может произойти его западание. Цоколь не будет доставать до него, и лампа не будет гореть. Для исправления необходимо отогнуть его слегка тонкой отверткой в обратном направлении.

Какие данные можно получить из маркировки?

В основном это:

  1. Служебные клейма. Как правило, это маркировка на донце патрона. Она позволяет узнать о месте изготовления (стране, предприятии), типе (наименовании) и калибре. Может быть размещено еще и время создания, материал, назначение, модель и вид оружия, для которого предназначается.
  2. Окраска элементов. Может наноситься на пули, капсюли, данные части гильз. Говорит о типе патрона, некоторых особенностях его устройства или назначения.
  3. Этикетки. На них размещаются те же данные, что и на клеймах. Кроме этого, могут быть определенные сведения об элементах патронов, баллистических характеристиках и прочем. Часто из-за потребности в большой площади для сообщения всей необходимой информации наносятся на деревянные ящики, влагонепроницаемые пакеты, картонные коробки, бумажные пакеты, металлические коробки.

Оставленные отметки являются условными знаками, которые представлены в виде цифр, рисунков и букв, выдавленных на поверхности патронов. Они могут быть служебными или контрольными. Первые позволяет получить данные об изготовителе, дате производства, времени создания, определенных конструкционных особенностях, назначении и некоторую иную информацию, характерную для определенного периода времени или присущую вообще какой-то стране.

Контрольная клемма свидетельствует о том, что патрон соответствует установленным требованиям качества, и в этом убедился ответственный человек (или комиссия). Но ставятся они обычно только на мощных боеприпасах, таких как снаряды от артиллерийских пушек.

В зависимости от вида и назначения на маркировке могут содержаться определенные сведения. Например, на военных патронах часто размещается только техническая информация. Тогда как на охотничьих и спортивных нанесение рекламы – не редкость. Это делается благодаря различным изобразительным формам (декоративные элементы, типы шрифтов и так далее), содержанию (запоминающиеся и броские название, собственные имена). В таких случаях обычно все делается для того, чтобы подчеркнуть качество изделия и их популярность.

Что с гладкоствольным оружием?

Это самый популярный вариант при охоте. Поэтому, нужно более подробно рассмотреть виды охотничьих патронов, используемых для него. В качестве основного объекта исследования будут изделия 12 калибра. Такой выбор обусловлен его популярностью среди охотников.

Охотничьи патроны в данном случае классифицируются, исходя из конструктивных особенностей боеприпасов. Здесь выделяют три группы:

  1. Дробовые. Дополнительно делятся на стандартные, усиленные и спортивные.
  2. Картечь.
  3. Пулевые.

Кроме этого, принимается во внимание еще и диаметр ствола ружья. В зависимости от него выделяют:

  1. Крупнокалиберные патроны. Это 12, 10, 8 и 4.
  2. Среднекалиберные патроны. Это 16, 20 и 24.
  3. Мелкокалиберные патроны. Это 28, 32, 410.

На сегодняшний день 8 и 4 калибры не используются. 10-й более-менее часто встречается только в Америке. Калибр 410 обладает уникальными свойствами, поэтому он часто не рассматривается как предназначенный для охоты (хотя здесь он широко используется). Самый популярный на сегодня — 12 калибр охотничьих патронов.

Отличаются ли патроны одного калибра?

Да, отличаются, и дело вот в чем. Калибр, как правило, говорит только о пуле, но не содержит информации о гильзе. Патроны одного диаметра (калибра) могут иметь пули одного диаметра, но разные гильзы, навесы пороха и мощность.

Чтобы избежать недоразумений в поставках боеприпасов, патроны называют по-разному. Как правило, используют разные цифровые обозначения для патронов с одинаковым диаметром пуль: .40 и .41 Третья цифра после запятой никакого значения для обозначения диаметра пули не имеет. Поэтому патроны .223, и .225 имеют разные обозначения только из-за гильз.

Иногда указывают диаметр пули и высоту гильзы: 9х17, 9х18, 9х19, 9х21, 9х22, 9х23. Калибр 9-мм очень распространен настолько, что патронов с высотой гильзы — 18-мм оказалось несколько. Чтобы их не путать, они называются по разному: 9х18 Mak и 9х18 Ultra.

Пример: 9х18 Mak — под таким названием продают патрон к пистолету Макарова в США. Один и тот же патрон может иметь несколько названий. Например 9 мм ПМ, 9х18Mak — это один и тот же патрон. Пример: «9 мм Штайр», он же 9×23, он же «9 мм Ларго» (9мм Largo),он же «9 мм Бергман/Байард» и еще его называют просто: «9-мм Большой», но это уже просто перевод «Largo» с испанского. Аналогично и в других случаях.

Тот самый промежуточный патрон образца 1943 года

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

  • карболитовые советского образца
  • керамические
  • пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

  • цилиндрический корпус с резьбой
  • донышко
  • керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

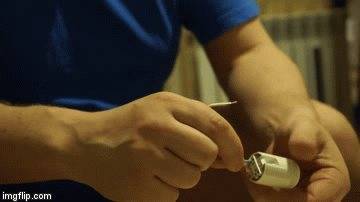

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
