Калькулятор расчета пикового потребления воды для выбора системы фильтрации

Калькулятор расчета пикового потребления воды для выбора системы фильтрации

Наличие полностью независимого источника воды – это большой плюс для любого жилого дома. Однако, поступающая из колода или скважины вода (а тем более – из открытого природного источника), в обязательном порядке подлежит специальной подготовке к безопасному использованию – фильтрации и доочистке. Это – достаточно сложный многоступенчатый процесс, требующий установки целого каскада модулей различного назначения.

При выборе системы фильтрации необходимо исходить из того, что она должна обладать способностью справиться с возможным потреблением воды в доме. Значит, необходимо узнать этот эксплуатационный параметр. И с этой проблемой поможет разобраться калькулятор расчета пикового потребления воды для выбора системы фильтрации.

Необходимые разъяснения по выполнению вычислений размещены ниже калькулятора.

На чем строится расчет пикового потребления?

Выбор системы водоподготовки для собственного дома – чрезвычайно ответственное занятие, которое должно базироваться на результатах лабораторных анализов источника. Итоги исследования покажут, какие именно ступени фильтрации и очистки необходимы в конкретных условиях. Но это – специфические особенности выбора, а есть и чисто эксплуатационные. Одним из важнейших критериев такого плана является пропускная способность модулей, то есть какое количество воды в единицу времени может пройти через систему фильтрации без какой бы то ни было потери качества очистки. Причем, этот показатель может у разных фильтров быть своим, но общая производительность всей системы будет оцениваться по самому «слабому звену», то есть по модулю с минимальной пропускной способностью.

Чтобы подбор всей системы был произведён правильно, обязательно необходимо знать, какой же расход воды возможен в условиях конкретного дома. Как это рассчитывается?

Любой сантехнический прибор или бытовой агрегат, подключенный к водопроводу, обладает своим средним показателем расхода воды. Эти параметры уже внесены в программу калькулятора.

В соответствующем поле необходимо будет указать, какие конкретно приборы будут потреблять воду, прошедшую цикл очистки и фильтрации. Для этого необходимо проставить галочки в окошках около тех приборов, которые имеются в хозяйстве. В данном случае рассматривается вариант среднестатистического дома, без каких-либо излишеств в виде отдельных ванн или уборных для каждого члена семьи.

• Вероятность того, что все точки водоразбора будут задействованы одновременно – очень невелика, но все же остается. Поэтому в программе расчета учтен коэффициент, позволяющий сделать поправку на такую вероятность. Для этого в отдельном поле необходимо будет ввести еще и количество точек конечного потребления воды.
• Так как в паспортных данных фильтрующих модулей могут указываться различные показатели пропускной способности (производительности), калькулятор тоже выдаст расчетное значение в трех вариантах – литры в секунду, литры в минуту и кубометры в час.

Программы для расчёта водопотребления | Rudic.ru

Расчёт водопотребления необходимо выполнять согласно СНиП. Подробнее об этом: Расчёт водопотребления.

Но делать расчёт на бумаге необходимо первые несколько раз, что бы понять суть. А затем лучше использовать программы для расчёта водопотребления.

Программа для расчёта водопотребления: WaterCalculations

Точнее это не программа, а таблица в Excel. Но эта таблица очень хорошая.

Для начала вам необходимо указать тип вашего здания или указать несколько типов потребителей поставив галочки напротив:

Список типов потребителей в выпадающем списке:

Затем выше и левее необходимо указать количество санитарных приборов, использующих холодную и горячую воду. А также дополнительные данные, например количество приготовляемых блюд для кафе.

Справа вы получите готовый расчёт:

Перед использованием этой программы, обязательно потренируйтесь. Сделайте расчёт в ручную и сравните. Или возьмите уже готовый проект и сравните полученные данные.

Я к сожалению не знаю автора это программы. Если вы знаете, то напишите мне и я укажу автора в этой статье.

Скачать программу WaterCalculations в формате xls

WaterCalculations 9.1: Скачать

Программа для расчёта водопотребления: Водопотребление

Это небольшая программа специально сделанная для расчёта водопотребления.

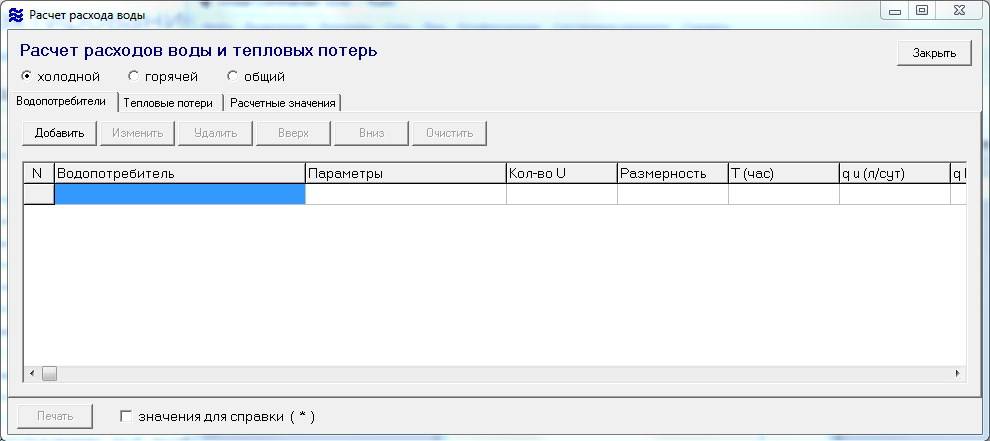

Запускаете программу:

Выбираете «Расчёт расхода горячей воды и холодный воды»

Нажимаете Добавить:

Выбираете тип потребителя:

И указываете дополнительные данные для каждого потребителя

После добавления потребителя вы можете добавить ещё потребителей и после перейти на вкладку Расчётные значения и посмотреть результат вычислений:

В общем программа не сложная. Разобраться в ней сможет каждый.

Значения с программой WaterCalculations получаются схожими.

Зависимость водорасхода и давления

Давление в системе водоснабжения должно быть достаточным, чтобы его величина при контрольных замерах соответствовала нормативу:

• 0,03-0,60 МПа – для системы «холодного» водоснабжения,
• 0,03-0,45 МПа – для «горячего».

Предписания строительных правил определяют и свободный напор на вводе в здание, который должен быть не меньше 10 м вод. ст. Расчет давления воды от высоты здания зависит от этажности. Для каждого этажа, начиная со второго, величина напора увеличивается на 4 метра. Таким образом, свободный напор = 10 м вод. ст. (значение, определённое для первого этажа) + добавленные 4 м вод. ст.* (умноженные) на оставшееся количество этажей в доме. Исходя из этого, для дома в 14 этажей расчёт будет следующим: 10 + (4*13) = 62.

Поскольку технически сложно обеспечить нормативный интервал в многоэтажном доме одновременно и на первом, и на последнем этажах, как правило, производят условное «разделение» стояка на несколько частей с обеспечением «подкачки». Так удаётся достичь среднего давления (1,5-2,5 атм.) и необходимой скорости гидропотока. В таблице указана ориентировочная зависимость давления, диаметра трубы и пропускной способности (потенциального расхода воды), которую можно учитывать в предварительных расчётах.

Аналогичную зависимость между водорасходом (q), диаметром трубопровода (D) и скоростью гидропотока (V) модно установить с помощью номограмм. Для того, чтобы получить третье неизвестное значение, на шкале находят два известных и соединяют их прямой. В месте пересечения прямой с третьей шкалой будет находиться искомое значение.

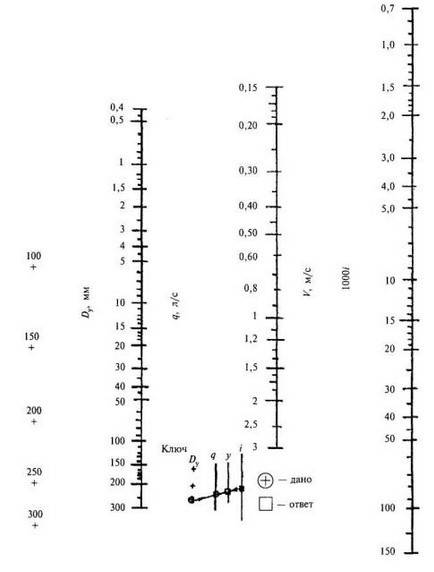

В номограммах учитывается особенности материала труб (например, с внутренним цементно-песчаным покрытием и без него).

Для полного гидравлического расчёта необходимо дополнительно учитывать:

• длину участка,
• вязкость жидкости,
• коэффициент потери напора, зависящий как от материала внутренней поверхности труб, так и от наличия запоров, поворотов, турбулентности.

Тип проблемы:

	Мутность
	Сероводород
	Железо общее
	Жесткость общая
	Цветность
	Микробиологическиезагрязнения

Фильтр механической очистки. Мутность воды характеризуется наличием неорганических и органических тонкодисперсных взвесей. Мутность может быть вызвана попаданием в воду глины, песка, ила, карбонатов, гидроксидов алюминия, высокомолекулярных органических примесей гумусового происхождения, появлением фито- и изопланктона, а также окислением соединений железа и марганца кислородом воздуха.

Аэрация воды.Применяется для окисления железа и органических примесей, отдувки растворенных газов (сероводорода, метана). Осуществляется методом излива, при помощи воздушных эжекторов или без масляных компрессоров.
Содержание железа в питьевой воде не должно превышать 0,3 мг/л. Если же этот показатель повышен, то такая вода вызывает образование ржавых пятен на сантехприборах, может вызвать порчу белья при стирке. Сама вода может менять цвет и иметь характерный металлический привкус. В некоторых случаях вода с повышенным содержанием железа может явиться причиной железистых отложений в водопроводных трубах.
Умягчитель воды. Бытовые проблемы, связанные с использованием жесткой воды — это накипь на чайниках и в бойлерах, на нагревательных элементах стиральных и посудомоечных машин, образование хлопьев в мыльных растворах (при этом мыло плохо пенится). С точки зрения влияния на здоровье, повышенная жесткость воды может стать причиной желчнокаменной болезни.
Цветность природных вод обусловлена главным образом присутствием гумусовых веществ и соединений трехвалентного железа, Для корректировки (шлифовки воды) в системах водоподготовки устанавливается постфильтр. При высоком содержании цветности, в каждом случаи, требуется индивидуальное техническое решение по водоочистке.
Обеззараживание воды (УФ – стерилизация) -при помощи ультрафиолетового облучения.

Калькулятор расхода воды для проектировщиков

Административные здания

торговый зал и подсобные помещениялаборатория приготовления лекарств

для мытья в мыльной и ополаскиванием в душедля мытья в мыльной и ополаскиванием в душе, с приемом оздоровительных процедурдушевая кабинаванная кабина

с общими ваннами и душамис санитарными узлами, приближенными к палатаминфекционные

с общими ваннами и душамис душами во всех номерахс ваннами во всех номерах

со столовыми, работающими на полуфабрикатах (с дневным пребыванием детей)со столовыми, работающими на сырье, и прачечными, оборудованными автоматическими стиральными машинами (с дневным пребыванием детей)со столовыми, работающими на полуфабрикатах (с круглосуточным пребыванием детей)со столовыми, работающими на сырье, и прачечными, оборудованными автоматическими стиральными машинами (с круглосуточным пребыванием детей)

Душевые в бытовых помещениях промышленных предприятий

с водопроводом и канализацией без ваннс водопроводом и канализацией без ванн, с газоснабжениемс водопроводом, канализацией и ваннами, с емкостными водонагревателямис водопроводом, канализацией и ваннами, с водонагревателями проточного типас централизованным горячим водоснабжением и сидячими ваннамис централизованным горячим водоснабжением, с ваннами длиной более 1500-1700 мм

Заливка поверхности катка

для зрителейдля артистов

Продовольственные (без холодильных установок)Промтоварные

с общими душевымис душами при всех жилых комнатах

Парикмахерские

пополнение бассейнадля зрителейдля спортсменов (с учетом приема душа)

Для больныхДля сотрудников

механизированныенемеханизированные

Предприятия общественного питания с приготовлением пищи, реализуемой в обеденном зале

обычныес тепловыделениями свыше 84 кДж на 1 м.куб/ч

травяного покровафутбольного поляостальных спортивных сооруженийусовершенствованных покрытий, тротуаров, площадей, заводских проездовзеленых насаждений, газонов и цветников

с общими душамис ваннами при всех жилых комнатахс душами при всех жилых комнатах

для зрителейдля физкультурников (с учетом приема душа)для спортсменов

Учебные заведения с душевыми при гимнастических залах и столовыми, работающими на полуфабрикатах

со столовыми на полуфабрикатах, без стирки бельясо столовыми, работающими на сырье, и прачечными

Водоотведение

Производственная, хоз-бытовая и ливневая сточная вода по канализационным трубопроводам поступает в приемные резервуары канализационно-насосной станции (КНС) и проходит грубую механическую очистку на решетках, где задерживаются крупные отбросы в виде тряпок, веток, кусков древесины и другого крупного мусора (прозоры решеток 16мм). Решетки чистят вручную от 1 раз в сутки. Отбросы собираются на дренажную площадку.

Часть механических примесей, содержащихся в сточных водах, оседает в приемных резервуарах КНС. Зачистку резервуаров от накопившегося осадка выполняют вручную от 1 до 3 раз в год.

Далее сточные воды при помощи насосов сбрасываются в пруд.

Место сброса сточных вод в пруд без названия находится в границах муниципального образования *** район.

Объем водоотведения составит 625 м3/сут (155 625 м3/год). Безвозвратный расход воды на производство коньяка (15,3 м3/сут), производство пара (1 м3/сут), полив газонов (4 м3/сут).

Учет объема сбрасываемых сточных вод ведется по данным средства измерения расходомера-счетчика электромагнитного «****».

Расчет водопотребления и водоотведения — образец — проверяйте нормативку если будете применять расчет.

Подбор оборудования для очистки воды

Для того, чтобы работа водоочистного оборудования была надёжна, эффективна и требовала минимальных затрат на обслуживание, необходимо грамотно подобрать элементы этого оборудования.

Невозможно “навскидку” точно ответить “Сколько будет стоить для меня  оборудование для очистки воды из скважины?”

Для этого необходимо знать такие данные:

– показатели химического анализа воды;

– желаемое количество потребления воды;

– дебет (производительность) скважины, если планируется водоснабжение не одного дома или требуется вода для             производства;

– объём системы канализации (септика) , чтобы учесть объём воды, сбрасываемой при регенерации  фильтров;

– тип автономной системы канализации, так как химические реагенты (например, перманганат калия) нельзя                     использовать с   биосептиками;

Эта информация отражается в бланке «Технического задания». Ниже приведены наиболее важные данные, которые потребуются для заполнения.

Смотрите бланк  «Техническое задание»

1. Суточное потребление воды  (м3/сут)  ( количества жильцов  в доме  умножаем  на среднесуточную норму потребления воды ( в среднем 200-300 л.).
2. Среднее потребление воды ( л/час)  ( данные суточного потребления воды разделить  на количество часов в сутках, когда вода фактически используется).
3. Пиковое потребление воды ( м3/час)  (умножаем  количество таких точек водопотребления  как, например, кран на кухне и в ванной, унитаз, стиральная машина и т. д., которые могут быть использованы одновременно,  на пропускную способность такой  точки. Но так как краны редко открывают на полный напор, то для такого расчёта используют поправочный коэффициент.
4. Производительность  насоса (м3/час)

Вы можете самостоятельно  рассчитать пиковое потребление воды с учётом поправочных коэффициентов в Вашем доме. Для этого воспользуйтесь  этим калькулятором.

Данные  пикового потребления понадобиться не только для подбора фильтров необходимой производительности, но и для определения надобности и объёма накопительной ёмкости для воды. Накопительная ёмкость обычно используется, если дебет скважины меньше показателя пикового потребления воды или в целях экономии затрат на приобретение оборудования системы очистки воды ( использование оборудования меньшей производительности)

Для подбора элементов системы очистки воды, а также другого оборудования ( насоса, накопительной ёмкости и т.п.) понадобятся данные об условиях размещения этого оборудования:

– размер помещения ( в том числе высота до потолка)

– температурный режим

– наличие электричества

– подвод канализационного слива и его параметры.

Правильно подобранное оборудование позволит не только качественно очищать воду, но и сведёт до минимума необходимые затраты по сервисному обслуживанию системы и замене расходных материалов.

После расчёта комплекта необходимого оборудования наш специалист предложит Вам несколько возможных вариантов, подходящих для Ваших задач, которые могут отличаться по классу, степени автоматизации и цене. Наша компания поставляет систем водоподготовки от самых простых бытовых фильтров, до полностью автоматизированных комплексов.

Принцип работы счетчика

Водосчётчик, как и электросчётчик, сегодня стоит почти в каждой квартире. Под таким термином подразумевают оборудование, которое позволяет определить количество проходящего по водопроводу потока воды за конкретно взятый промежуток времени. Так можно вычислить потребление горячей воды и сделать расчёт холодной воды за сутки, неделю или месяц.

В чём измеряется вода по счётчикам? В кубометрах. Знание сколько воды вы потратили в кубах дает возможность точно определить сколько следует заплатить. Это позволяет существенно экономить. Порядка сорока процентов точно.

Виды счётчиков на воду

Сейчас, наверно, нет ни одного многоквартирного дома, в котором не стоят хотя бы общедомовые расходомеры на горячую и холодную воду. А в некоторых новостройках счётчики на воду устанавливают сразу в квартирах

Для начала важно понять принципиальную разницу между общедомовыми приборами и квартирными

Общедомовые счётчики учитывают расход воды всего дома, включая нежилые помещения (магазины, парикмахерские и т. п. ) и траты на влажную уборку подъездов. Внутриквартирные приборы показывают объём воды, потраченной в каждой квартире. И те и другие окрашены в соответствующие цвета: красный для горячей воды и синий для холодной.

Цифры на приборе

На каждом устройстве работником управляющей организации устанавливается пломба. Он же записывает первые показания, как правило, это 8 нолей. Эти первые данные будут необходимы, чтобы в дальнейшем без проблем считать по счётчику воду. На лицевой стороне прибора расположены 8 окошек с цифрами: сначала чёрные, потом красные. Поскольку в одном кубическом метре воды содержится 1 тысяча литров, то по аналогии со счётчиками на электроэнергию чёрные цифры — это кубы, а последние три (как после запятой) литры. Основные расчёты с контролирующими организациями ведутся именно в кубах.

Для передачи показаний в управляющую организацию потребителю предоставляется бланк квитанции об оплате. В нём заполняются следующие графы: показания на начало расчётного периода и конечные данные в виде 5 цифр. В некоторых образцах также есть строка «Разность» и прописанный тариф, поэтому можно сразу посчитать стоимость.

Необязательно приносить в УК квитанции об оплате. Показания можно передавать ещё несколькими способами:

• по телефону оператору call-центра ЖКХ;
• СМС на короткий номер, закреплённый за управляющей компанией;
• через интернет, используя онлайн-сервисы банков и другие платёжные системы.

Как правильно посчитать показания со счетчиков?

Итак, счетчики в квартире установлены. Чтобы посчитать объем потребленной воды за определенный период (месяц), загляните в квитанцию об оплате за квартиру за прошлый месяц и спишите с нее последние показания. Некоторые управляющие компании сейчас заносят данную цифру прямо в платежный документ. Если это ваш первый платеж после установки водомеров, предыдущим показателем являются нули.

Это важно: не забудьте сообщить своей управляющей компании о том, что вами установлены данные учетные приборы, а также значения, которые на них имеются изначально. Как правило, счетчики отображают нули

Теперь учимся снимать учетные показания. Шкала современных счетчиков выдает нам 8 цифр. Первые пять из них черного цвета, а последние 3 – красные.

Поскольку в соответствующих графах платёжного документа отражено количество потраченных кубов либо холодной, либо горячей воды, то обратите внимание на черные показатели. Именно их нужно записывать в квитанцию

Показатели красных цифр – литры воды, потраченной вашей семьёй, не указываются.

Учетные показания счетчика воды снимаются в конце каждого расчетного периода (месяца). Данные счетчика можно передать по телефону или через интернет (в электронном документе) в специализированную организацию.

Обратите внимание: при передаче показаний воды по счетчику указываются цифры, которые в настоящий момент показывает ваш учётный прибор , а также предыдущее значение, которое написано в квитанции за прошлый месяц

Расчет водоснабжения с примером

Система водоснабжения — это совокупность трубопроводов и устройств, которые обеспечивают бесперебойную подачу воды к различным санитарно-техническим приборам и другим устройствам, для работы которых она требуется. В свою очередь расчет водоснабжения — это комплекс мероприятий, в результате которого изначально определяется максимальный секундный, часовой и суточный расход воды. Причем, рассчитывается не только общий расход жидкости, но и расход холодной и горячей воды в отдельности. Остальные же параметры, описанные в СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» , а также диаметр трубопровода, находятся уже в зависимости от показателей расхода воды. Например, одним из таких параметров является диаметр условного прохода счетчика.

В настоящей статье представлен пример расчета водоснабжения на внутренний водопровод для частного 2-х этажного дома. В результате данного расчета найдены общий секундный расход воды и диаметры трубопроводов для сантехприборов, расположенных в ванной комнате, в туалете и на кухне. Также здесь определено минимальное сечение для входной трубы в дом. То есть имеется в виду труба, которая берет свое начало у источника водоснабжения и заканчивается в месте разветвления ее по потребителям.

Что касается других параметров, приведенных в упомянутом нормативном документе, то практика показывает, что их рассчитывать для частного дома не обязательно.

Исходные данные

Количество проживающих людей в доме — 4 человека.

В доме имеются следующие санитарно-технические приборы.

Ванная комната:

Ванная со смесителем — 1 шт.

Сан. узел:

Унитаз со смывным бачком — 1 шт.

Кухня:

Умывальник со смесителем — 1 шт.

Расчет

Формула максимального секундного расхода воды:

q_с = 5·qtot·α, л/с,

Где: qtot — общий расход жидкости, одного потребляемого прибора, определяемый согласно п. 3.2 . Принимаем по прил. 2 для ванной комнаты — 0,25 л/с, сан. узла — 0,1 л/с, кухни — 0,12 л/с.

α — коэффициент, определяемый согласно прил. 4  в зависимости от вероятности Р и количества сантехприборов N.

Определение вероятности действия санитарно-технических приборов:

P = (U·q_hr,utot) / (qtot·N·3600) = (4·10,5) / (0,25·3·3600) = 0,0155,

Где: U = 4 чел. — количество водопотребителей.

q_hr,utot = 10,5 л — общая норма расхода воды в литрах, потребителем в час наибольшего водопотребления. Принимаем согласно прил. 3 для жилого дома квартирного типа с водопроводом, канализацией и ваннами с газовыми водонагревателями.

N = 3 шт. — количество сантехприборов.

Определение расхода воды для ванной комнаты:

α = 0,2035 — принимаем по табл. 2 прил. 4 в зависимости от NP = 1·0,0155 = 0,0155.

q_с = 5·0,25·0,2035 = 0,254 л/с.

Определение расхода воды для сан. узла:

α = 0,2035 — ровно столько же, что и в предыдущем случае, так как количество приборов одинаково.

q_с = 5·0,1·0,2035 = 0,102 л/с.

Определение расхода воды для кухни:

α = 0,2035 — как и в предыдущем случае.

q_с = 5·0,12·0,2035 = 0,122 л/с.

Определение общего расхода воды на частный дом:

α = 0,267 — так как NP = 3·0,0155 = 0,0465.

q_с = 5·0,25·0,267 = 0,334 л/с.

Формула определения диаметра водопровода на расчетном участке:

d = √((4·q_с)/(π·V)) м,

Где: d — внутренний диаметр трубопровода на рассчитываемом участке, м.

V — скорость потока воды, м/с. Принимаем равной 2,5 м/с согласно п. 7.6 , в котором сказано, что скорость жидкости во внутреннем водопроводе не может превышать 3 м/с.

q_c — расход жидкости на участке, м3/с.

Определение внутреннего сечения трубы для ванной комнаты:

d = √((4·0,000254)/(3,14·2,5)) = 0,0114 м = 11,4 мм.

Определение внутреннего сечения трубы для сан. узла:

d = √((4·0,000102)/(3,14·2,5)) = 0,0072 м = 7,2 мм.

Определение внутреннего сечения трубы для кухни:

d = √((4·0,000122)/(3,14·2,5)) = 0,0079 м = 7,9 мм.

Определение внутреннего сечения входной трубы в дом:

d = √((4·0,000334)/(3,14·2,5)) = 0,0131 м = 13,1 мм.

Вывод: для снабжения водой ванну со смесителем требуется труба с внутренним диаметром не менее 11,4 мм, унитаза в сан. узле — 7,2 мм, умывальника на кухне — 7,9 мм. Что касается входного диаметра водопровода в дом (для снабжения 3-х приборов), то он должен составлять не менее 13,1 мм.
