Подключение скважинного насоса своими руками

Схема подключения к гидроаккумулятору

Схема подключения гидроаккумулятора. (Для увеличения нажмите)

Гидроаккумулятор является важным оборудованием, используемым при установке насоса.

При его выборе стоит обратить внимание на потребности дома. Так, минимальный объем гидроаккумулятора составляет 100 л

При подключении используется переходной пятерника

Так, минимальный объем гидроаккумулятора составляет 100 л. При подключении используется переходной пятерника.

Этот узел соединяет между собой, такие элементы системе водоснабжения:

  • манометр и реле давления;
  • подача;
  • разбор;
  • гидроаккумулятор.

Промежуточным элементов в схеме подключения является манометр и реле давления

При выполнении подключения стоит обратить внимание на настройки реле давления. Согласно заводским настройкам минимальное давление составляет 1,5 Бар, а максимальное – 2,8 Бар

Совет специалиста: если вода из скважины будет использоваться не только для дома, но и для полива приусадебного участка, то имеет смысл установить дополнительный гидроаккумулятор.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Еще один фактор риска — уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент — диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства. Для четырехдюймовых труб найти технику проще, чем для трехдюймовых

Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Модели

  • Джилекс.
  • Вихрь.
  • Ergus.
  • Зубр.
  • Gardena.
  • Wilo SE.
  • Karcher.
  • Pedrollo.
  • Grundfos.
  • Wilo.
  • Тополь.
  • Unipump.
  • Aquario.
  • Водолей.
  • Biral.
  • SFA.
  • Vortex.
  • Waterstry.
  • Zota.
  • Belamos.
  • Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Общие положения

Водопровод, организованный своими руками с помощью водоснабжающей станции, должен отвечать всем потребностям жильцов дома.

По количеству выполняемых функций рассматриваемое оборудование может быть промышленным или бытовым. Для нашего случая вполне подойдёт бытовой вариант.

Вот оптимальный набор предъявляемых к домашнему водопроводу требований:

  • Обеспечение чистой пригодной для питья водой.
  • Осуществление полива растительных культур.

Полив огорода из скважины

  • Удовлетворение всего бытового блока, в который входит туалет, ванная или душевая кабина, стиральная машина, посудомойка.
  • Поступление воды в систему отопления здания.

При выборе оборудования следует также знать, что существуют как автоматические модели, так и ручного включения.

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее
:

Рабочая точка агрегата

Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно

Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды.
Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.

Типы скважинных насосов

Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов
:

  • Самовсасывающий поверхностный
    прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев.
    Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа.
    Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой.
    Делятся данные устройства на:
    — центробежные без эжектора,
    — самовсасывающие с эжектором.
  • Погружной агрегат
    позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее по ключевым техническим характеристикам и условиям монтажа.

Узлы насосной станции

Для организации водозабора из индивидуального колодезного источника, используются насосная станция или погружной насос для колодца. Выбор и применение каждого из устройств обусловлены физическими параметрами емкости.

Чтобы организовать автоматический режим водной подачи, избежать гидроударов в магистрали при включении электронасоса и обеспечить контроль над физическим давлением, вместе с погружным или поверхностным насосом используют дополнительные элементы. В водяной насосной станции их собирают на каркасе, жестко соединяя между собой, ее основные узлы:

Поверхностный электронасос. Типовой электронасос, используемый в насосной станции, представляет собой электродвигатель в закрытом корпусе, на валу которого расположено центробежное или вихревое рабочее колесо. При вращении оно всасывает воду, поступающую через входное фронтальное отверстие, и придает ей кинетическую энергию, выталкивая через боковой выходной патрубок.

Гидроаккумулятор. Включает в себя металлический бак различного объема, внутри которого помещена грушевидная резиновая мембрана. При наполнении резервуара водой работающим электронасосом мембранная груша расширяется, а после включения кранов при водозаборе эластичная оболочка сокращается, отдавая воду в систему с определенным давлением. Гидравлической бак предотвращает гидроудары в трубопроводе, создает запас воды, уменьшает количество циклов включения-отключения насоса, поддерживает высокий напор в на выходе сантехнических приборов.

Реле давления. Главный элемент, обеспечивающий автоматическую работу электронасоса. При закачке воды в магистраль и гидравлический бак отслеживает давление, как только оно достигает предельной величины, размыкает линию питания электронасоса с его отключением. При пользовании водой прибор реагирует на падение давления в системе — по достижении минимального показателя замыкает цепь электропитания насоса — он включается и начинает закачивать воду.

Манометр. Измерительный прибор фиксирует напорные параметры в системе, позволяет производить контроль и настройку порогов срабатывания реле давления.

Сантехническая арматура. Обычно все элементы насосной станции соединяют в единый узел с помощью пятивходового штуцера, имеющего входной и выходной патрубки, к остальным 3-м фитингам подсоединяют манометр, гидроаккумулятор с помощью гибкой подводки, и реле давления.

Понятно, что погружная насосная станция, в отличие от подводных электронасосов, не может существовать в реальности, все ее узлы монтируются на жесткий каркас и располагаются на поверхности земли, а водозабор производится опущенным в глубокий источник трубопроводом. Некоторыми отечественными производителями выпускается гибрид насосной станции для погружных вибрационных насосов, он представляют собой гидравлический бак небольшого объема, к которому прикручено реле давления и манометр.

Выброр насосной станции для дачи

Существуют разные типы насосов: одни подходят для полива и имеют небольшую мощность, другие используются в станциях и помогают подавать воду в дом, иногда это второй и даже третий этаж, поэтому давление должно быть намного больше, чем в насосе для полива.

Подача воды может осуществляться следующим образом:

  • Насос включают только при необходимости, он не имеет автоматики и подает воду непосредственно после включения. Такой вариант подойдет для полива или если вы проживаете в доме непостоянно и вода нужна редко.
  • Насос перекачивает воду в накопительную емкость, расположенную в верхней части дома. Таким образом, всегда имеется определенный запас, снижающий зависимость хозяев от стабильности подачи электроэнергии. Может применяться безнапорный накопительный бак, например, в качестве летнего душа. На сам насос можно установить выключатель. Такой метод не позволит использовать бытовую технику, например, стиральную машину, так как ей требуется хороший напор воды.
  • Использование мембранного гидроаккумулятора и погружного насоса. Способ этот более удобный, но также не лишенный недостатков.
  • Установка автоматической станции. Такая насосная станция в колодец для дачи позволяет работать системе водоснабжения автономно, при этом при использовании мембранного резервуара можно создать запас воды, который будет выдаваться под давлением. Кроме этого, система не требует постоянного включения и выключения насоса, автоматика будет делать это сама, главное, чтобы оборудование было подключено к электропитанию. По сути все будет работать точно так же, как в городской квартире. Стоит открыть кран, идет вода, закрыть – не идет; больше ничего делать не нужно. Такая система оснащается специальным реле, регулирующим давление, чтобы оно не щелкало, применяют мембранный бак, который поддерживает необходимое давление внутри системы. Это помогает снизить нагрузку и на насос, повысить его ресурс, снизить расход электроэнергии. Автоматические являются оптимальным вариантом, так как ими не только удобнее пользоваться, но и они позволяют сэкономить расход электричества.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

  • неправильно выполненная установка насоса погружного типа в скважину;
  • неправильно подобранные элементы автоматического управления насосным оборудованием;
  • неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Идеальное место для размещения насосной станции – где оно?

Специалисты рекомендуют устанавливать оборудование для водозабора в отдельно стоящей от дома постройке. Желательно, чтобы она находилась на некотором отдалении от жилища, так как при работе насос издает достаточно громкие звуки. Они могут мешать спать обитателям дома. Помещение для установки оборудования обязано быть сухим. Напомним, что агрегат работает от электричества. А значит, повышенная влажность оказывает на насос губительное воздействие. Обслуживать оборудование при таких условиях опасно для жизни.

Насосная станция в отведенном для нее месте

Станцию следует устанавливать на специальный постамент, сделанный из брусков древесины или из кирпичей. Допускается размещение агрегата и на прочное, хорошо выровненное основание из бетона. Под насос в обязательном порядке подкладывают подходящий по размерам коврик из резины. Он будет предохранять вас от возможных ударов током, а также гасить вибрации, возникающие при запуске и работе агрегата. Станцию, кроме того, нужно прикреплять к бетонному (кирпичному, деревянному) основанию. Для этих целей используются анкера. Их устанавливают в ножки насоса, которые изначально имеются в оборудовании всех производителей.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Подписка на рассылку

Насосы широко используются в промышленности и частном хозяйстве. Но чаще всего их можно видеть в качестве основного элемента скважинного водоснабжения частных домов и устройства теплосетей с принудительной циркуляцией теплоносителя.

В принципе, схема подключения насоса к электросети без какого-либо дополнительного оборудования предельно проста: напрямую подсоединить к устройству ноль, фазу и заземление.

Но такая элементарная схема подключения насоса пригодна далеко не во всех ситуациях, чаще всего оборудование подключается в сочетании с автоматикой определенного типа. В этом случае электрическая схема подключения насоса будет дополнительно включать контакторы (пускатели), переключатели, промежуточные реле, датчики уровня и давления и проч.

Подключение погружных насосов

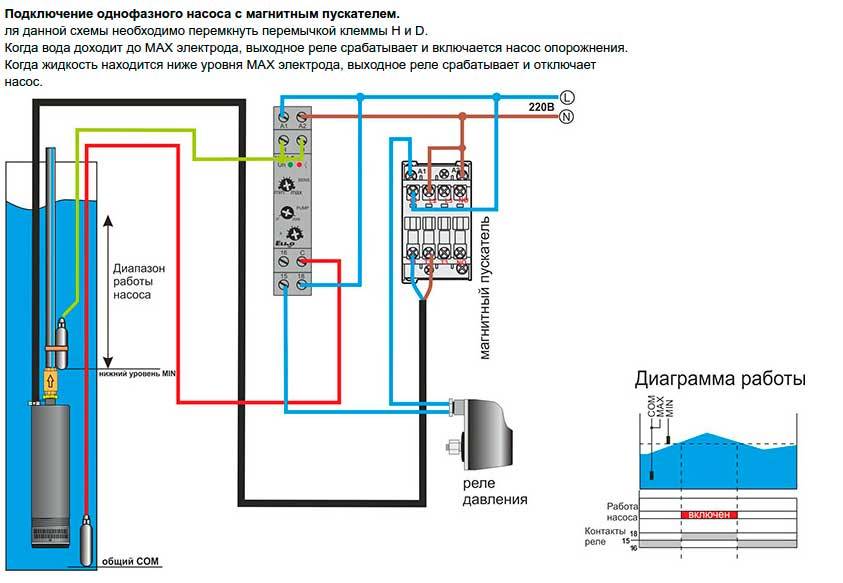

Данная схема подключения глубинного насоса показывает, что основой цепи служит реле, к которому с одной стороны подключается непосредственно насос, а с другой — провода питания и заземления. Такая схема подключения скважинного насоса актуальна только для систем с гидроаккумулятором и обратным клапаном. Когда давление в системе падает до нижнего настроенного предела, реле замыкает контакты, в результате чего насос запускается и накачивает в систему воду. Когда давление доходит до верхнего предела, поступает соответствующие сигнал от датчика к реле — контакты размыкаются и насос отключается.

Для систем водоснабжения, основанных на применении больших емкостей для воды, больше подойдет электрическая схема подключения насоса, основанная на поплавковых датчиках или другой автоматике, обеспечивающей контроль уровня воды. Сама схема подключения насоса будет такой же, как предыдущая, с заменой реле давления на автоматику другого типа.

Подключение циркуляционных насосов

Сама схема подключения цикулярного насоса элементарна — насосы данного типа также снабжаются вилками и подключаются в стандартные розетки сети 220 В. Но она имеет один существенный недостаток: в случае отключения электричества система отопления перестанет работать, что приведет не только к остыванию помещений, но и к возможной поломке отопительного котла. Поэтому чаще всего применяется схема подключения насоса отопления через источник бесперебойного питания (ИБП) и аккумуляторные батареи (АКБ), которые активируются только при отключении центрального энергоснабжения.

Что касается кабельной продукции, которой лучше подключать циркуляционный насос и соединять всю эту систему. Поскольку такие изделия устанавливаются в помещении и не отличаются особой мощностью (45–350 Вт), оптимально подойдет бытовой кабель марки ВВГ 3х1,5 или аналогичный ему кабель марки NYM.

Источник

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

  • Технические характеристики насосной станции;
  • Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

  • продуктивность;
  • размер;
  • уровень воды при отключенном насосе;
  • уровень воды при работающем насосе;
  • разновидность фильтра;
  • ширина трубы.

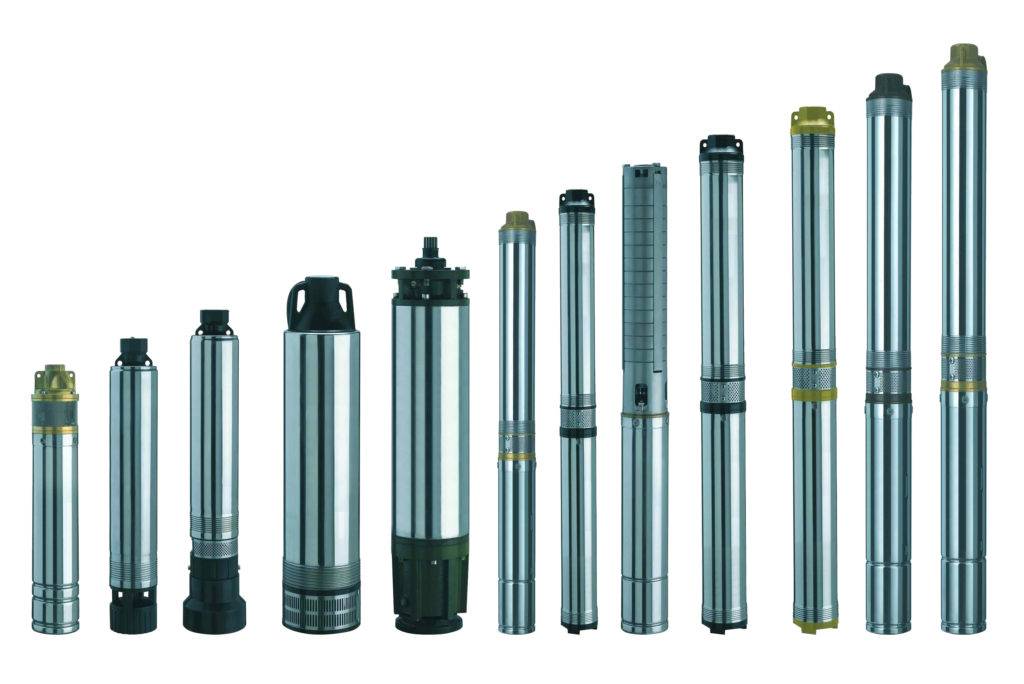

Виды насосов

Выделяют следующие виды водяного насоса в скважину:

  • Скважинные. Такие приборы имеют небольшой диаметр. Кроме того, они прекрасно справляются в тех случаях, когда вода содержит примеси глины или известняка. Такая разновидность отлично подходит для больших напоров и значительных расстояний между точкой водозабора и потребителем.
  • Колодезные. Погружение такого водяного насоса в скважину происходит не полностью. Отверстие, предназначенное для забора воды, спроектировано внизу, двигатель охлаждается жидкостью. Некоторые модели оборудованы системой отключения при отсутствии воды.
  • Вихревые. По своему типу такие агрегаты относятся к поверхностным. Из их достоинств можно отметить сравнительно невысокую цену и компактный размер. Кроме того, если вода в скважине с различными примесями, вихревый аппарат может не справиться со своей задачей.
  • Центробежные. Такие приборы способны забирать воду из глубины до 9 метров. Установка насоса в скважину такого типа имеет существенный плюс – в их работе не происходит сбоя при образовании пробки из воздуха.

Первые два вида насосов относят к погружным. Для них нужен также специальный пакет SQE — комплект автоматики к агрегатам. Давление и прочие характеристики будут регулироваться техникой самостоятельно.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

  • нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
  • где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
  • слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
  • зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Рекомендации по размещению насоса и выбору его положения

При расчете на какую глубину погружать насос в скважину и расположении насоса в скважине полезно соблюдать следующие рекомендации:

  1. Электронасос не должен соприкасаться со стенками колонны, поэтому его подвешивают строго по центру оголовка.
  2. При опущенном электронасосе в скважину на песке ниже динамического уровня, расстояние от поверхности воды лучше сделать немного больше рекомендуемого, к примеру, 5 метров. Это поможет избежать неприятных последствий ситуации, когда в процессе эксплуатации происходит заиливание источника, снижается его дебит и соответственно динамический порог. Чтобы в дальнейшем опустить электронасос поглубже, придется удлинять или менять водопроводную трубу и трос, обрезанные под оголовок – это приведет к неоправданным финансовым расходам.
  3. Если по параметрам скважины электронасос приходится располагать в придонной области, лучше использовать винтовые виды – они лучше справляются с перекачкой загрязненной воды, а замена их простых деталей обходится дешевле.

Рис. 9 Спуск насоса в скважину

При размещении электронасоса в скважине желательно применять такие характеристики, как динамический и статический уровень. Опускание насосного оборудования чуть ниже динамической отметки способствует меньшей нагрузке на корпус и рабочий механизм агрегата, забору более чистой воды из источника, позволяет сэкономить материалы и упрощает обслуживание.

Особенности монтажа оборудования

Есть два варианта монтажа насоса
:

  1. Самовсасывающее устройство монтируется рядом с источником воды.
    Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

Алгоритм установки погружного оборудования включает насколько пунктов
:

  • Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
  • К устройству подсоединяются:
    — трос,
    — электропровод,
    — шланг.
  • Насос плавно опускается на дно скважины.
  • Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
  • Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
  • Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

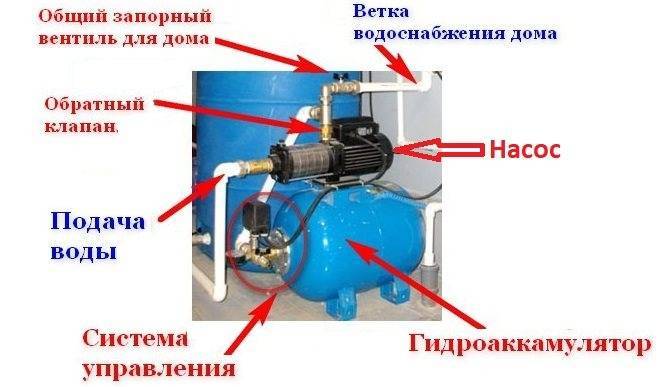

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. Реле давления отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Заключение

Даже если процесс бурения скважины успешно окончен, не следует расслабляться. Ведь теперь требуется обеспечить весь дом добытой таким трудом водой. С этим прекрасно справится бытовая станция водоснабжения из скважины, установка которой вполне осуществима собственными руками.

Следует точно понимать, для чего вам необходимо данное оборудование, чтобы выбрать подходящий объём и мощность. Здесь учитывается потребность в поливе огорода, полноценное функционирование стиральной и посудомоечной машин, снабжение питьевой водой и осуществление работы санузла.

Установка возможна в подвале либо в кессоне. Это в первую очередь зависит от степени застройки вашего участка. Трубы приобретите с запасом, а все резьбовые соединения осуществляйте с помощью ключа, не переоценивая силу своих рук.

Результат проделанных работ

Видео в этой статье ознакомит вас с дополнительной информацией, касающейся данной темы. Удачных вам монтажных работ!

Видео-урок и заключение

В верхней передней части центробежного насоса имеется отверстие, у которого есть крышка для заливания воды. Это нужно для осуществления прохождения жидкости через насосную станцию. Как только вода уйдет, можно будет закрыть отверстие.

Внимание: В конце процесса подготовки следует проверить показатель давления в гидроаккумуляторе, которое должно быть 1,2-1,5 атмосфер. В том случае, когда давление ниже, можно произвести подкачку с помощью автомобильного насоса либо компрессора (можно применить насос велосипеда), присоединив его на станции к зоне с авто-ниппелем

После всего делается настройка реле давления, подключении очищающих фильтров и разводке внутреннего трубопровода.

Как видно, все делается не так и сложно. Все можно увидеть на фото. Перед покупкой станции должна быт тщательно изучена инструкция, не стоит брать впритык по объему потребления, сделайте допуск в сторону увеличения. Цена на агрегат может быт разной, но не стоит гнаться за дешевизной, отдайте предпочтение проверенным и надежным брендам.

Самовсасывающий насос: как выбрать для колодца или скважины

Насос самовсасывающий ОНЦС 50-7 Если вам нужно добывать воду из открытого источника, колодца или скважины глубиной до 10 метров, для этой цели нет ничего лучше, чем насос всасывающий центробежного типа. Это оборудование устанавливается вне источника – на берегу, в подвальном или хозяйственном помещении, кессоне, и соединяется с ним шлангом или трубой, конец которой опускается ниже ди.

Рассмотрим какой насос для скважины выбрать

Современный рынок представлен широкой линейкой скважинных насосов. В большинстве случаев на даче или в частном домовладении, расположенных на значительном расстоянии от города, нет центрального водопровода, поэтому комфортное проживание в загородном доме зависит от наличия на участке источника воды. Это может быть колодец или скважина, устраиваемые владельцами самостоя.

Насосы для скважин: обзор популярных моделей

Насосы скважинные разных модификаций Большой ассортимент водоподъемного оборудования одновременно облегчает и усложняет выбор нужного насоса, так как многие агрегаты обладают похожими характеристиками

В этом случае следует обращать внимание на такие параметры, как производитель, качество сборки, гарантийный срок обслуживания, стоимость и т.д

Насосы центробежные для скважин: обзор популярных моделей

Насосы для скважин центробежные отличаются богатством выбора моделей Любой дом, будь то шикарный коттедж или скромная дача, нуждается в нормальном водоснабжении для обеспечения комфорта проживающих в нем людей, технических нужд, полива участка. И если источником воды является скважина, то чаще всего решают эту задачу, используя центробежный скважинный насос, на базе ко.

Насосы для колодцев: как правильно выбрать и установить

Колодезные насосы для воды облегчают быт и труд дачникам О чем спрашивают продавцы, когда к ним обращаются с просьбой подобрать насосы для колодцев и скважин? Они интересуются, какой расход и напор вам необходим, часто забывая соотнести эти параметры с возможностями самого источника. В результате совсем недавно купленный агрегат либо быстро выходит из строя, либо перес.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
