Как правильно установить и подключить гидроаккумулятор для систем водоснабжения

Порядок установки водонапорной системы

Место расположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО. необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

  • сам водоподъемный агрегат;
  • специальный бак — гидроаккумулятор;
  • реле давления, выбирают под емкость бака гидроаккумулятора;
  • муфта «американка» для подключения реле давления к гидроаккумулятору;
  • цанговая муфта, для перехода с размера на размер;
  • латунные переходники;
  • фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

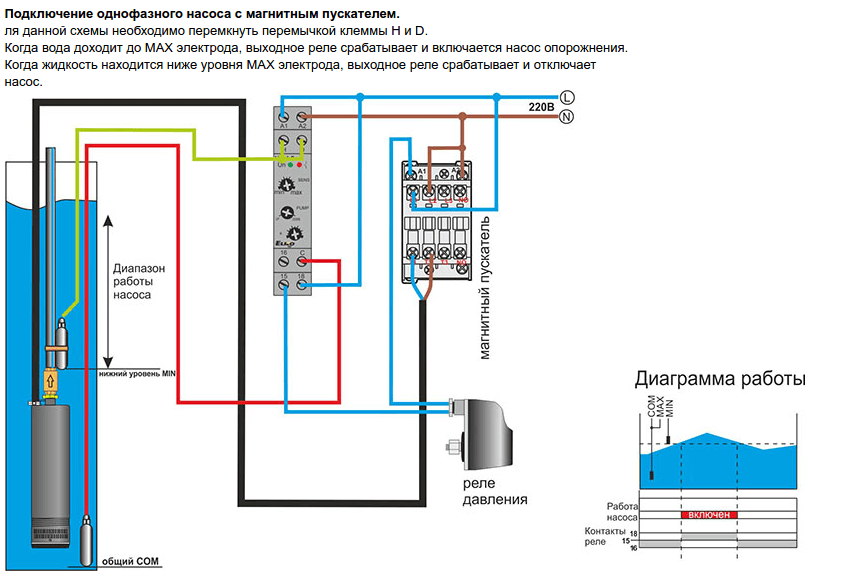

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

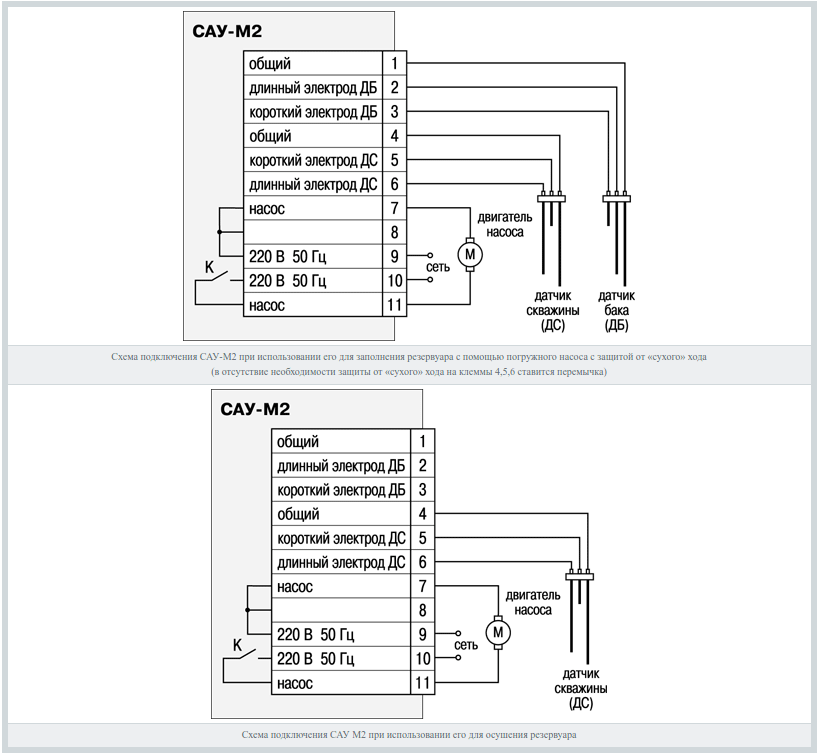

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Сборка насосной группы — часть 1

Как правильно установить агрегат

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Сборка насосной группы — часть 1

Как правильно установить агрегат

Схема насосной станции без гидроаккумулятора

В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении

Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать. Схема с дополнительным насосом

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.

Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.

Схема с баком на чердаке

Расширительный бак: обвязка

Как уже говорилось выше, в отопительной системе расширительный бак выполняет ограничительную функцию: забирает излишек нагретой воды, чтобы снизить давление в системе. Обвязкой же принято называть технологический узел, соединяющий котёл с остальными приборами отопления. Вроде бы всё просто: котёл отдаёт тепло воде, трубопровод транспортирует нагретую воду по всей системе, отопление работает.

Но помимо выработки тепла, необходимо обеспечить стабильность работы всей системы. Для этого необходимо выполнить следующее:

  • обеспечить условия циркуляции тепла;
  • создать условия для снижения избыточного расширения при помощи расширительного бака;
  • обеспечить качественную работу системы путём правильного подбора приборов учёта давления;
  • не допустить попадание воздуха в грушу через мембрану (избыточное давление воздуха нужно стравливать);
  • предотвратить механические повреждения расширительного бака;
  • не допустить загрязнений, осадков, образования взвеси.

Разгрузить расширительный бак поможет подключение нескольких выводов отопления, работающих в разном температурном режиме, например, батареи и системы «тёплый пол».

В некоторых городах России действуют так называемые тарифы на электричество. Среди них есть и выгодные ночные тарифы. Если есть возможность использовать «ночной» тариф, то тепло лучше всего накапливать ночью, а использовать его днём, когда киловатт за час обходится дороже.

О том, как устроен гидроаккумулятор, смотрите далее.

Настройка реле

Чтобы понимать принцип работы реле давления на гидроаккумуляторе, не нужно обладать специальными знаниями – всё довольно просто. Вплоть до полного заполнения в бак с мембраной (или грушей) подаётся вода под напором, что вызывает рост давления в системе. Когда оно становится максимальным, срабатывает реле и подача воды прекращается. По мере эксплуатации давление начинает падать, а по достижении минимального порога снова срабатывает реле и активизируется подача воды. Вышеописанный цикл повторяется до тех пор, пока система находится в исправном состоянии.

Многие люди ошибочно представляют себе процесс монтажа реле чем-то заоблачно сложным. На самом деле это далеко не так. Любой владелец жилья в частном секторе, у которого в распоряжении есть колодец или артезианская скважина, вполне может справиться с этой задачей самостоятельно. Главное – отнестись к этому с умом и терпением. В конце концов, водоснабжение частного дома – это жизненно важная вещь.

Стоит понимать, что реле – это «промежуточное звено» между водопроводной системой и системой электроснабжения. Очевидно, что на данном приборе лежит огромная ответственность

По этой причине ко всем нюансам (а их не так уж и много) стоит отнестись с максимально возможным вниманием. Чтобы обезопасить систему, рекомендуется выделить отдельную линию электропитания

Для подключения стоит использовать двухжильный медный кабель. Провода необходимо заземлять и хорошо изолировать: речь идёт о взаимодействии тока и воды, а это сочетание для человека всегда опасно.

Проводку необходимо соединить с контактной колодкой через перфорации на корпусе. Далее, согласно инструкции, следует соединить фазу, нулевой провод и заземление с соответствующими клеммами. Нужно быть внимательным и осторожным, весь процесс монтажа реле должен происходить в обесточенной среде. Необходимо позаботиться об этом заранее. Ни в коем случае не стоит пренебрегать элементарными правилами техники безопасности.

Для регулировки реле давления на гидроаккумуляторе потребуется качественный, высокоточный манометр, способный в точности до десятой доли бар измерить давление. Чем точнее манометр, тем быстрее произойдёт настройка. Чтобы избежать ошибок в дальнейшей работе, необходимо придерживаться следующей последовательности действий:

  • необходимо включить систему, фиксировать показатели манометра в циклах включения и выключения реле. На данном этапе можно и нужно выявить неисправности манометра;
  • следует произвести настройку пружины нижнего уровня давления (она самая большая). Для подгонки стоит использовать обыкновенный гаечный ключ нужного размера (лучше всего иметь разводной);
  • нужно протестировать выставленный уровень. Если что-то пошло не так, повторить предыдущий шаг;
  • далее, следует подкрутить гайку пружины верхнего уровня давления (она меньшего размера);
  • необходимо провести полное тестирование работы системы. Если выявлены какие-либо недочёты, то повторить весь цикл настройки заново.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

  1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
  2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
  3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
  4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
  5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
  6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
  7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Основные принципы работы гидроаккумулятора

Чтобы корректным образом выполнить подключение, необходимо чётко представлять себе принцип работы устройства. По большому счету гидроаккумулятор состоит из следующих частей:

Стоит отметить, что гидроаккумуляторы, которые используются в системе водоснабжения, всегда окрашиваются только в синий цвет. Красные модели применяются в системе отопления.

Суть заключатся в том, что оборудование накапливает в себе воду. Но выходит вода из гидроаккумулятора только в том случае, когда внутри достигается определённый показатель давления.

Как правило, его устанавливают на отметке в 1,3 бара.

Преимуществом подобной конструкции является невероятная надёжность. Кроме того, гидроаккумуляторы могут работать, как с погружными, так и с поверхностными насосами.

Что нужно подготовить?

Для бесперебойной подачи необходима автоматики, которая будет следить за системой водоснабжения и безаварийной работой.

Минимальный комплект для подачи воды из колодца либо скважины состоит из:

  • глубинного насоса;
  • обратного клапана;
  • поплавка с датчиком;
  • реле давления;
  • бака гидроаккумулятора;
  • электронного блока управления.

Рассмотрим назначение данных элементов.

Насос — это основной силовой элемент, производящий подъем воды из скважины. Обратный клапан — это перепускная мембрана, которая устанавливается непосредственно на выходе силового агрегата, препятствуя обратному оттоку жидкости из трубы.

Поплавковый датчик — элемент автоматики, который следит за уровнем воды в скважине. От его положения зависит, будет дано разрешение на запуск мотора или нет. Также часто, вместо поплавка устанавливают электродный датчик уровня. Схема подключения датчика предоставлена ниже:

Реле давления еще один элемент автоматики, непосредственно управляющий запуском погруженного агрегата и реагирующий на изменение давления в водопроводе.

Гидроаккумулятор — пассивная система поддержки давления в трубе, сглаживающая резкие скачки и перепады напора. Работает в паре с реле давления. Продлевает ресурс насоса, увеличивая время включения и выключение двигателя, путем аккумулирования воды в резервуар.

С элементами системы разобрались, теперь более подробно поговорим о том, как подключить погружной насос к автоматике, о чем мы сейчас и поговорим.

Назначение

Данное устройство позволяет снизить нагрузку на водяной насос: при закачке из скважины, колодца или иной ёмкости часть воды попадает в резервуар гидроаккумулятора. Таким образом, вода из резервуара будет использована в первую очередь, а насос включится снова только при опустевшем резервуаре. В общих чертах, гидроаккумулятор позволяет снизить количество включений и выключений водяного насоса. А также данное устройство минимизирует вероятность гидроударов, что увеличивает срок безремонтной эксплуатации всей системы водоснабжения. В отопительных системах гидроаккумулятор используется в качестве «расширительного бака»: излишек нагретой воды уходит в ёмкость гидробака, снижая общее давление в системе.

Этапы установки гидроаккумулятора для систем водоснабжения своими руками

Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.

Далее стоит определиться со схемой монтажа.

Выбор схемы подключения гидробака

Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.

Подключение гидроаккумулятора к системе водоснабжения

После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.

Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким

Однако слишком усердствовать тоже не стоит, всего хорошо в меру

В противном случае возникает риск разрыва гаек на штуцерах

Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.

Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.

Фото примерВыполняемое действие
Сначала выкручиваем болты фланца демонтированного гидробака. Они завернуты «в тело» или притянуты гайками – в зависимости от модели.
Когда болты выкручены, фланец легко снимается. Отложим его пока в сторону — чтобы вытащить вышедшую из строя грушу нужно открутить еще одну гайку.
Разворачиваем емкость. Сзади находится ниппель подкачки. Гайку с него тоже нужно вывернуть. Здесь их может быть две, одна из которых выступает в роли контргайки. Делается это ключом на 12.
Теперь, приложив немного усилий, груша вытягивается через большое отверстие, со стороны фланца.
Новую грушу раскладываем, выгоняем из нее воздух. Это нужно, чтобы было удобнее устанавливать ее в резервуар.
Сложив вчетверо в длину, засовываем ее в емкость полностью, включая ту часть, которая при демонтаже была снаружи. Это делается, чтобы была возможность попасть ниппелем в отверстие, для него предназначенное.
Следующий этап не для людей с полным телосложением. Опытные мастера говорят, что для того, чтобы установить ниппель для гидроаккумулятора на место иногда приходится звать на помощь жену – мол, у нее рука тоньше.
Попав в отверстие нужно обязательно наживить гайку, чтобы при дальнейшей сборке он не ушел назад. В таком случае все придется начинать заново.
Расправляем посадочное место груши и затягиваем гайки на ниппеле. Дело осталось за малым…
… — установить фланец на место и затянуть болты. При затяжке не стоит усердствовать над одним винтом. Немного подтянув все, начинаем протяжку по системе противоположных единиц. Это значит при шести болтах порядок следующий – 1,4,2,5,3,6. Такой метод используют в шиномонтажных мастерских при протяжке колес.

Теперь стоит подробнее разобраться с необходимым давлением.

Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность

Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.

Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса

1.5 атм., установленные с завода взяты не с потолка

Этот параметр высчитан на основании многочисленных испытаний и опытов

1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов.

4

Баллонные и мембранные емкости монтируются по двум методикам. Если вы применяете поверхностное насосное оборудование, гидроаккумулятор подключается по такой схеме:

  1. Определяете давление внутри емкости. Его показатель обязан быть меньше на 0,3–1 бар величины давления, необходимого для запуска насосного оборудования (конкретное число обычно указывается на реле насоса).
  2. Подключаете к гидробаку штуцер. Он должен иметь 5 выходов – для подключения водопроводной трубы, насоса, непосредственно накопительной емкости, манометра, насосного агрегата и реле. Штуцер присоединяется к гидроаккумулятору через фланец, который снабжен специальным клапаном (пропускным) или жестким шлангом.
  3. Привинчиваете все остальные элементы системы к штуцеру.
  4. Места всех соединений герметизируете лентой либо герметиком и паклей.

Схема подключения гидроаккумулятора

Особое внимание при монтаже оборудования уделите подключению реле давления. Под его крышкой есть два контакта – насос и сеть

Вам нужно подвести к каждому из них соответствующий провод

Сделать это несложно, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на отсутствие протечек. Если таковые есть, выполните герметизацию соединений более качественно

Вам нужно подвести к каждому из них соответствующий провод. Сделать это несложно, если контакты подписаны. В противном случае придется вызывать профессионального электрика. После установки и подключения бака обязательно проверьте систему на отсутствие протечек. Если таковые есть, выполните герметизацию соединений более качественно.

Клапан необходим для предотвращения обратного оттока воды в колодец. Это его единственная задача. После монтажа обратного клапана к системе подаче воды можно подключать и гидробак по уже известной вам схеме. Теперь вы знаете все о принципе действия, устройстве и тонкостях монтажа накопительных емкостей. Смело устанавливайте гидроаккумулятор, чтобы в вашем жилище никогда не было перебоев с водой!

Установка и монтаж гидроаккумулятора выполняется в соответствии с типовой инструкцией по монтажу. Как установить гидроаккумулятор правильно? Важным условием правильного монтажа является соблюдение следующих правил:

  • Монтаж гидроаккумулятора необходимо начинать с проставления начального давления газового пространства в соответствии со значениями, полученными при расчётах;
  • в системе с гидробаком обязательна установка предохранительного клапана;
  • на трубопроводе, до места установки гидробака и по ходу движения воды, необходимо установить обратный клапан;
  • некоторые из производителей выпускают сопутствующую арматуру, способную создать циркуляцию воды через бак во время водоразбора;
  • следует установить дренажный кран для слива воды и запорную арматуру, защищённую от случайных закрытий (эти манипуляции нужны для проведения надлежащего технического обслуживания);
  • габариты и масса гидроаккумуляторов, имеющих объём более чем 750 литров, могут значительно затруднить вам монтаж. Обязательно проверяйте, пройдёт ли данная ёмкость в дверной проём.

При установке необходимо укреплять гидробак с запасом прочности. Чтобы свести к нулю шумы и вибрации, следует закреплять бак с помощью резиновых прокладок к полу. Также неплохо и к трубопроводу подсоединять через гибкие, тоже резиновые переходники

Важное условие сечение подводки не должно сужаться при входе в гидросистему

Еще одна особенность первое заполнение гидроаккумулятора водой нужно делать очень медленно и слабым напором воды. Дело в том, что резиновые стенки груши еще новые, и могут слипнуться, а мощный напор воды может легко ее порвать. Перед началом эксплуатации, при необходимости, весь воздух внутри груши удаляют. Несоблюдение данных правил приведет к тому, что вам придется снова купить мембрану для гидроаккумулятора.

Монтировать гидробак следует таким образом, чтобы к ним имелся свободный доступ. Лучше всего поручить этот процесс профессионалам, так как они знают, как установить гидроаккумулятор правильно. Ведь довольно часто причиной выхода бака из строя бывают даже такие мелочи, как несоответствие диаметра труб, или неурегулированное низкое давление. В таких ситуациях эксперименты не нужны.

Как выглядит и устанавливается гидроаккумулятор для систем водоснабжения: схемы

Гидроаккумулятор для систем водоснабжения позволяет свести к минимуму возможные аварии водопровода. Это устройство помогает решить множество проблем, и даже если произойдет сбой электроснабжения на вашем участке, вы всегда будете иметь небольшие запасы воды в баке.

Практически все хозяева загородных домов знают, как опасны скачки давления в водопроводной сети и как сложно предвидеть, когда случится следующий сбой, чтобы избежать поломки бытовой техники, подключенной к водопроводу. Эту проблему тоже поможет решить установка гидроаккумулятора. Такие устройства применяются и в системах автономного отопления.

Настройка и ремонт

Типовая неисправность мембранных баков — разрыв эластичной мембраны — уже упоминалась выше.

Мембрана для ремонта гидроаккумулятора

Для ремонта необходимо:

  1. Отключить изделие от водопровода;
  2. Открутить накидным или рожковым ключом удерживающие фланец болты;

Демонтаж фланца

  1. Вынуть старую мембрану и установить на ее место новую;

Замена мембраны

  1. Собрать мембранный бак и вновь подключить его.

Регулировка гидроаккумулятора для систем водоснабжения выполняется через штатный ниппель с контролем давления по манометру.

Замер давления накачки

Для уменьшения давления достаточно нажать на ниппель и стравить воздух; для его увеличения бак накачивается велосипедным или автомобильным насосом  (как вариант — компрессором).

Для накачки и контроля давления можно использовать автомобильный компрессор

Завышенное давление накачки приведет к перерывам в подаче воды

Особенности выбора емкости ресивера

Выбирать емкость бака следует произвольно, учитывая некоторые особенности. Большая емкость бака имеет множество преимуществ, но не стоит забывать и о стоимости. Ведь чем больше емкость резервуара, тем дороже его стоимость. Но даже если финансовые средства позволяют человеку приобрести бак емкостью 500 литров, то не всегда следует это делать.

При покупке нужно учитывать такой параметр, как размеры изделия. Обычно гидроаккумуляторы устанавливаются в колодцах или приямках. Если размер приямка незначительный, то установить большой бак не получится. Его можно установить в доме, но стоит ли жертвовать свободным местом, решать исключительно покупателю.

При выборе ресивера достаточно сообщить продавцу оборудования такую информацию, как тип жилья (квартира или дом), количество жильцов и наличие приусадебной площади. Ведь зачастую кроме расходов воды на бытовые нужды, она потребляется также и для полива. Чем больше площадь приусадебного участка, тем больший объем ресивера лучше приобретать. Обычно если нужно поливать приусадебный участок, то следует устанавливать гидроаккумулятор емкостью не менее 50 литров.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
