Как выбрать автоматический выключатель по отключающей способности

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью? В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Количество полюсов

Эту характеристику иногда еще называют «полюсностью», иногда «модульностью», иногда «фазностью», при этом, по сути все названия обозначают одно и то же, а именно то количество линий, которые можно подключить к автомату. В свою очередь бывают однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы. Как выбрать количество полюсов? 1 и 2 полюса — предназначены для однофазной сети. Если вы решаете купить однополюсный автомат, он будет размыкать только фазу, если же вы поставите автомат 2P (2 полюса), в случае превышения номинального значения тока, автомат будет размыкать фазу и ноль. Данный вариант обеспечивает дополнительную безопасность.

Автоматы 3P и 4P предназначены для трехфазных сетей.

Вид

Автоматический выключатель (автомат выключения) – отключает питание при увеличении силы тока в сети. Защищает электрическую цепь и приборы от коротких замыканий и токовых перегрузок. Тем самым предотвращается выход из строя и возгорание техники.

Дифференциальный выключатель (дифференциальное реле, устройство защитного отключения; УЗО) – отключает питание при возникновении тока утечки. В отличие от предыдущего устройства УЗО защищает от перегрева проводки и поражения током, но не срабатывает при повышении силы тока. Применяется в паре с автоматом (подключаются последовательно).

Важно: УЗО необходимо для оборудования, которое находится в ванных комнатах и других помещениях с повышенной влажностью. Дифференциальный автомат (дифавтомат) – устройство «2 в 1», объединяющее функционал автоматического и дифференциального выключателя

Такой автомат компактнее и зачастую дешевле, чем два отдельных устройства

Дифференциальный автомат (дифавтомат) – устройство «2 в 1», объединяющее функционал автоматического и дифференциального выключателя. Такой автомат компактнее и зачастую дешевле, чем два отдельных устройства.

Недостаток дифавтомата – ограниченные возможности по сравнению со специализированными приборами и необходимость замены всего автомата, если какие-то параметры не удовлетворяют пользователя. Подобное решение будет дороже, чем приобретение отдельно автоматического или дифференциального выключателя.

Встречаются и специальные приборы:

  • автоматический выключатель защиты двигателя – защищает электромоторы и электроустановки;
  • силовой автоматический выключатель – предназначен для защиты промышленного оборудования;
  • воздушный автоматический выключатель – защищает высоковольтные линии электропередач.

Ток условного «неотключения» автомата — 1,13•In

Ток не отключения автоматического выключателя. Что это такое и откуда он берётся? Рассмотрим ВТХ защитного устройства — автомата. На оси Х (абсцисс), отражающей кратность тока нагрузки в цепи к номинальному току (I/In), находим цифру — 1,13.

Из этой точки вверх проводим вертикальную линию. (На рисунке, расположенном ниже, линия выделена красным цветом.)

Ищем точки пересечения этой линии с кривой времени срабатывания автомата. Видим, что таких точек нет. Делаем вывод, что автомат не сработает, если в цепи будет ток, превышающий номинальный в 1,13 раз.

Автоматические выключатели, пропуская через себя ток, превышающий их номинальный в 1,13 раз, должны поддерживать работу цепи на протяжении целого часа (ГОСТ 50345). При невыполнении этого условия, устройства автоматической защиты бракуются.

Условный ток не расцепления любого автомата составляет 1,13•In. При такой токовой нагрузке устройство защиты не отключается:

  1. 1 час у автоматов с номиналом менее 63 А;
  2. 2 часа у автоматов с номиналом более 63 А.

На графиках времятоковых характеристик автоматических выключателей производителями отмечается точка условного не расцепления (1,13•In).

Если через эту точку провести вертикальную прямую, становится видно место её пересечения с нижней кривой на участке 60-120 минут. К примеру, при прохождении тока 1,13•In = 11,3 (А) через автомат, номинал которого составляет 10 А, его тепловой расцепитель не разомкнёт цепь на протяжении 1 часа.

Так же, при прохождении тока 1,13•In = 18,08 (А) через автомат номиналом 16 А в течение 1 часа не сработает его тепловой расцепитель.

Ниже приведены значения токов условного не расцепления для автоматических выключателей различного номинала:

Номинальный ток автомата (Ампер)Ток неотключения (перегруз 13 %)
66,78
1011,3
1618,08
2022,6
2528,25
3236,16
4045,2

В соответствии с времятоковыми характеристиками, автоматы не будут срабатывать при прохождении через них токов, указанных в правом столбце

Это особенно важно, если в вашей сети возможно подключение большой нагрузки, а электропроводка устарела, изоляция проводов нарушена, монтажные работы были проведены некачественно

Тогда ток не отключения автомата возрастёт, а сечение отходящего кабеля может оказаться недостаточным для создавшейся нагрузки. Поэтому, старайтесь выбрать защитное оборудование и сечение проводников с оправданным запасом. Чтобы не заниматься каждый раз расчетами, обращайтесь к представленной ниже информации.

ГОСТ и стандарты

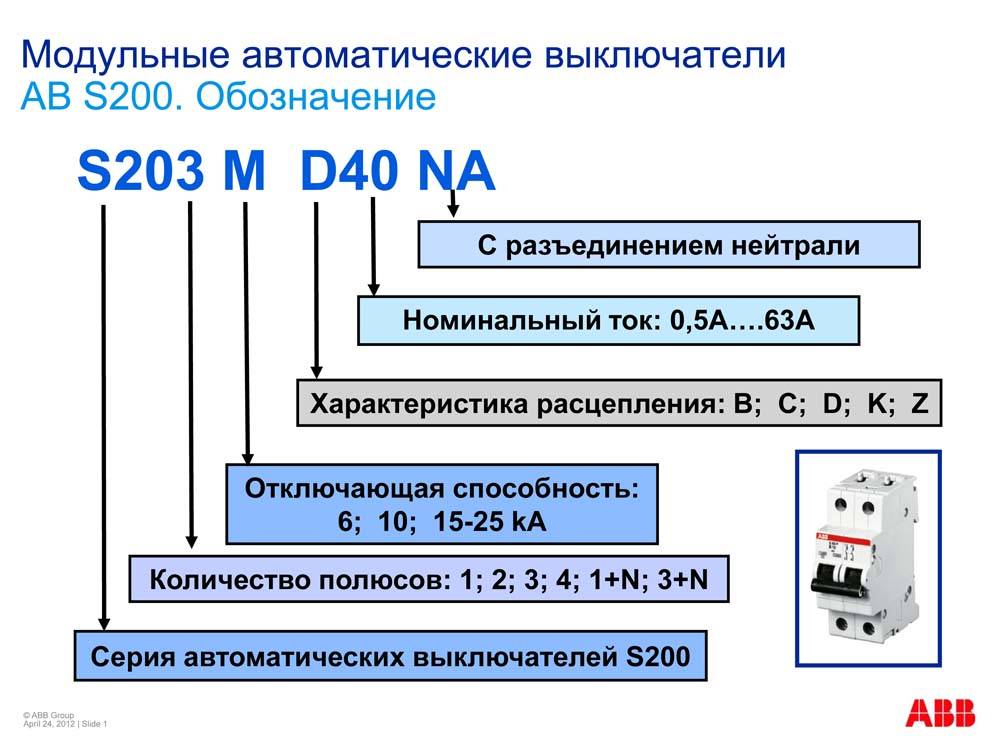

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

U=400V – номинальное рабочее напряжение

Icn=6000А – наибольшая отключающая способность

50/60Гц – частота работы электросети

I=8In (С) – автоматический выключатель имеет характеристику “С” с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Выбор автоматического выключателя по типу характеристики.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

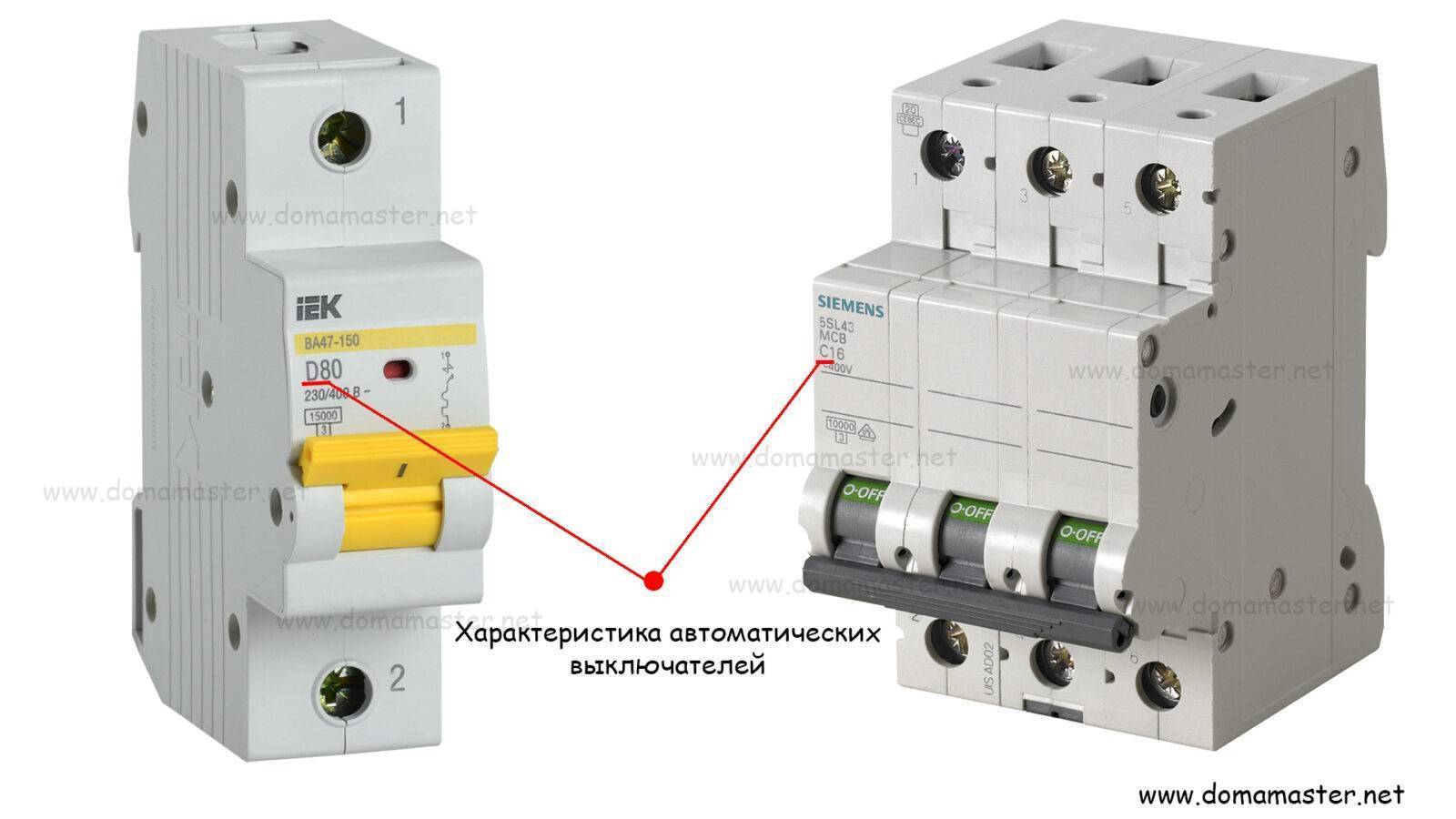

Время токовые характеристики автоматических выключателей B C D

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

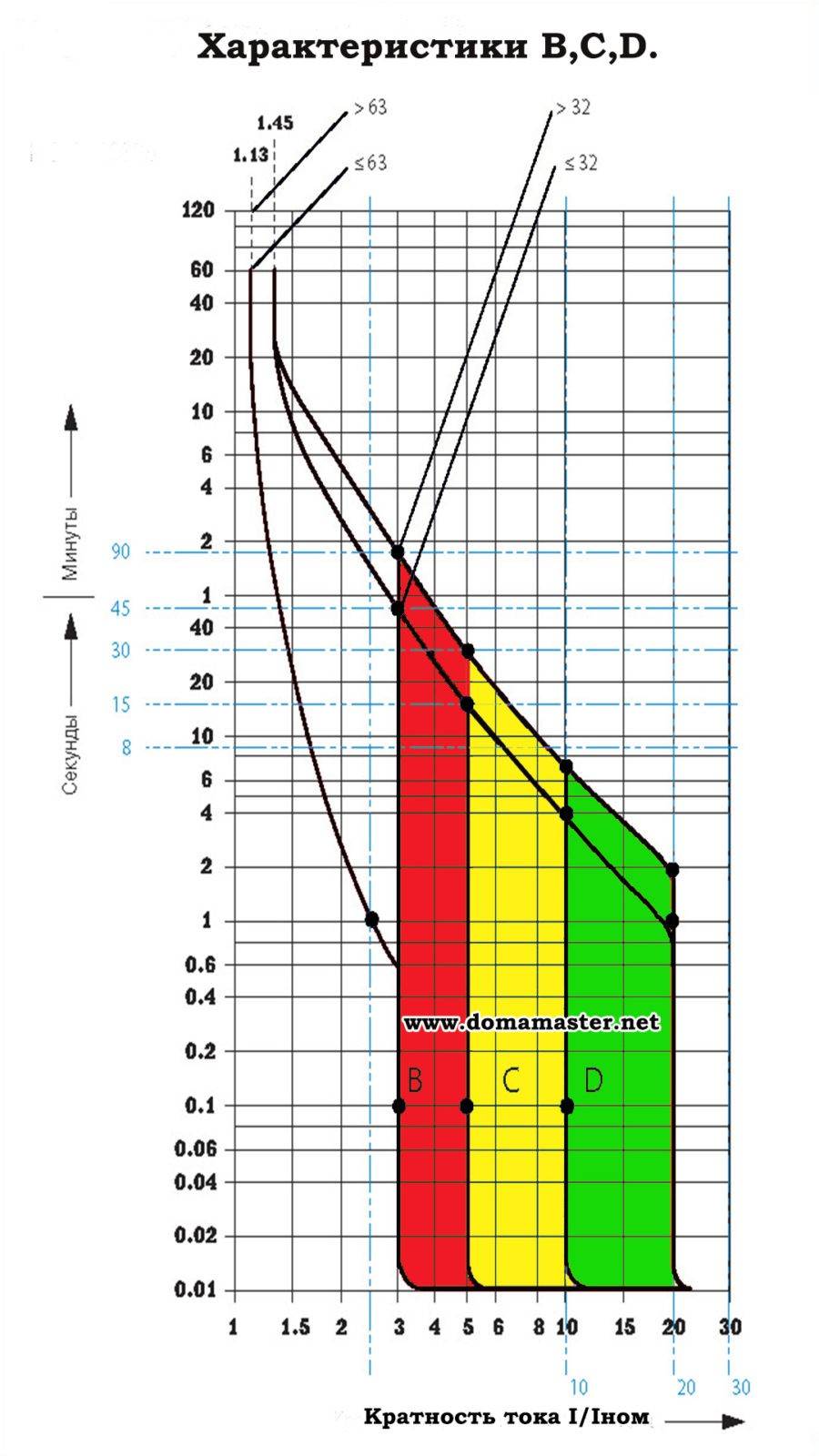

Характеристики автоматических выключателей

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя по количеству полюсов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

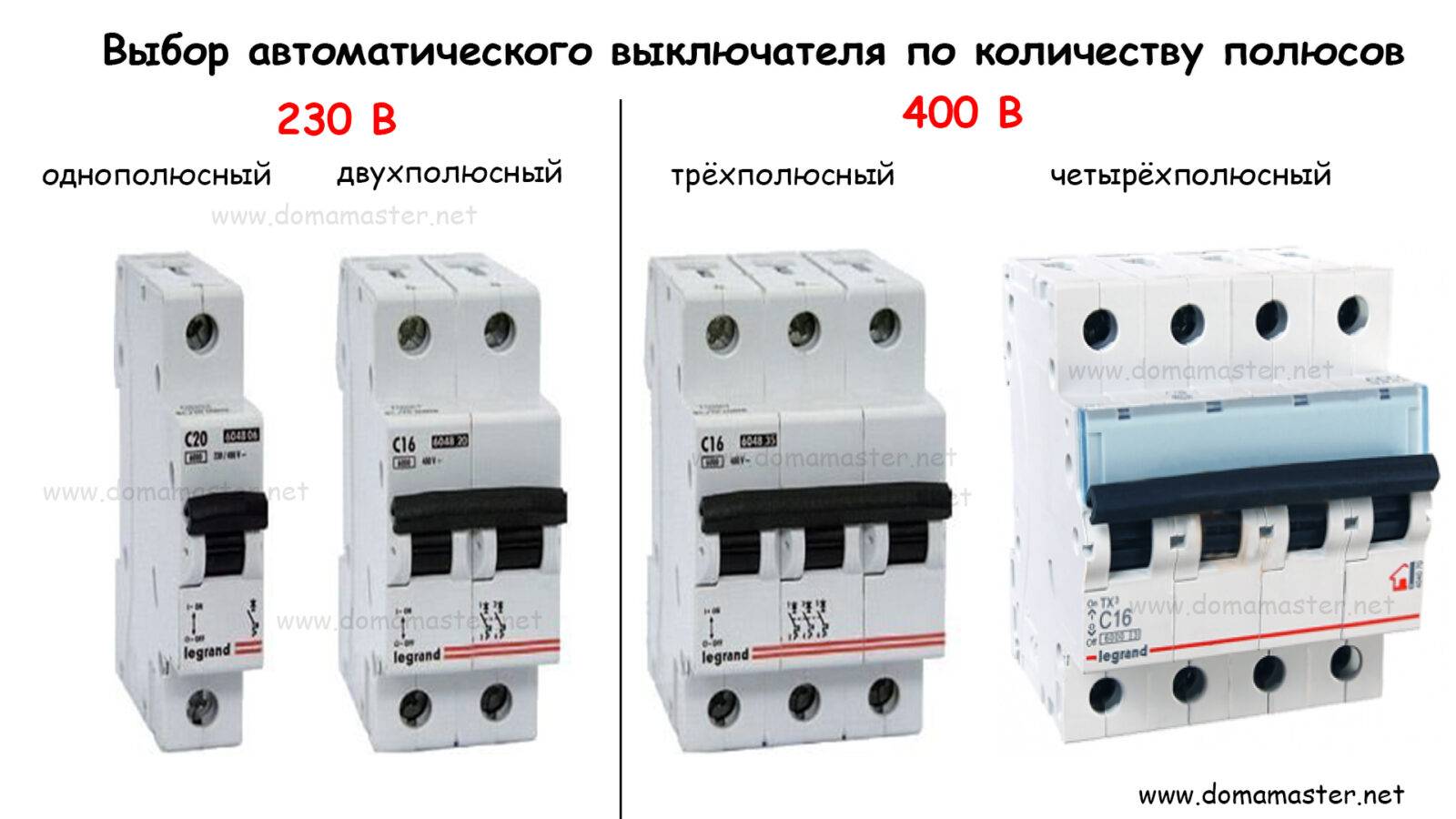

Выбор автоматических выключателей по количеству полюсов

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя по производителю.

Выбор автоматического выключателя по производителю

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Типы расцепителей и их назначение

В АВ применяют тепловой и электромагнитный расцепители. При длительном превышении номинального тока, но не доходящего до величины срабатывания, происходит нагрев биметаллической пластины, которая начинает деформироваться и по истечению определенного времени отключению сеть с помощью теплового расцепителя. Таким образом, этот расцепитель реагирует на длительные перегрузки, но не превышающие значения необходимые для оперативного отключения сети.

Возникновение короткого замыкания приводит к резкому возрастанию тока, который протекающему по катушке электромагнитного расцепителя, что и приводит к отключению защищаемой сети и приборов.

Как устроен защитный автомат изнутри

Я сделал фото, на котором подписал составные части конструкции автоматического выключателя и их назначение, по часовой стрелке:

Внутреннее устройство и составные части автоматического выключателя. Положение – “выключено”, вид со снятой правой стенкой

  • 1.Верхний (неподвижный) контакт. На этом контакте постоянно присутствует напряжение, которое подается через верхнюю клемму 15.
  • 2. Нижний (подвижный) контакт. Этот контакт при включении поднимается вверх, и замыкается с неподвижным. Причина, по которой в ПУЭ 3.1.6 и 4.1.9 сказано, что питание “должно, как правило”, подаваться на верхний, неподвижный контакт. Ведь если подавать питание наоборот, при поломке под действием силы тяжести возможны негативные последствия. Можно, конечно, подавать питание и на нижний контакт – всё будет прекрасно работать. Но так же можно ездить по левой полосе дороги)
  • 3. Направляющая пластина дуги. Дуга возникает при размыкании контактами большого тока, такова физика. Чтобы как-то “приручить” дугу (фактически, это пламя большой мощности), неподвижный контакт продлевают металлической направляющей, по которой “стелется” дуга.
  • 4. Дугогасительная камера. Дуга при попадании в эту камеру разбивается на части и теряет свою энергию.
  • 5. Рычаг механизма размыкания. (Точки действия теплового и ЭМ расцепителей). Когда автомат включен, поворот рычага по часовой стрелке на несколько градусов приводит к тому, что рычаг выходит из зацепления с рычагом фиксатора механизма размыкания 12.
  • 6. Пути прохода продуктов горения дуги.
  • 7. Нижняя клемма. Это выходная клемма, к ней подключается нагрузка.
  • 8. Винт регулировки теплового расцепителя. Об это подробно ниже.
  • 9. Пластина теплового расцепителя. Это та самая пластина, которая является частью теплового расцепителя. Платина изгибается при прохождении через не тока. Она своим краем, на который приварен гибкий поводок, нажимает на рычаг механизма размыкания 5. На пластинке выбита цифра “6”. Очевидно, это номинальный ток теплового расцепителя In.
  • 10. Ручка для включения/выключения. Этим единственным органом управления можно включить или выключить автомат вручную. Когда срабатывает любой из расцепителей, контакты размыкаются, ручка щёлкает в положение “выключено”.
  • 11. Катушка электромагнитного расцепителя. Через эту катушку проходит ток нагрузки, со всеми электротехническими последствиями.
  • 12. Рычаг фиксатора механизма размыкания. Эта деталька является посредником между рычагом 5 и подвижным контактом 2. При срабатывании любого из расцепителей она выходит из зацепления с рычагом 5, и действует подобно входу “RESET” триггера.
  • 13. Гибкий поводок между подвижным контактом и катушкой ЭМ расцепителя. На самом деле, есть 2 гибких поводка на обоих выводах катушки. Оба они идут на подвижные детали устройства.
  • 14. Сердечник катушки ЭМ расцепителя. Именно этот сердечник своим нижним концом воздействует при соответствующем сверхтоке на рычаг 5.
  • 15. Верхняя клемма. Сюда прикручивается провод, который подает напряжение от источника питания. Его ещё называют “острый конец”.

На этом фото показан выключенный автомат TEXENERGO B6, а вот фото во включенном состоянии:

Автомат TEXENERGO включен в разобранном состоянии

Не правда ли, предохранитель устроен гораздо проще автомата?

Что такое отключающая способность автоматического выключателя


Ряд автоматических выключателей в щитке

Автомат устанавливают в цепи электроснабжения. При чрезмерном увеличении потребляемой мощности происходит нагрев биметаллического элемента. На определенном уровне температуры значительное изменение его формы разрывает контакт линии проводника.

Другое защитное устройство разрывает цепь при появлении сильного тока. Кроме короткого замыкания аналогичную реакцию вызывает подключение слишком мощной реактивной нагрузки, например, сварочного аппарата. В опасной ситуации электромагнитная катушка перемещает приводной механизм выключателя.

Что такое отключающая способность у автоматического выключателя (например бывает 4,5 кА, 6 кА… 100 кА)?

Это предельно отключаемый ток автомата. При его превышении контакты АВ просто свариваются и рацепитель не сможет их разорвать. Этот показатель учитывается при выборе АВ при проектировании. Рассчитывается максимальный ток К. З. после автомата ( на практике выполняется замер тока коротко замкнутой петли фаза-фаза или фаза-ноль) и если ток К. З. больше передельно допустимого тока отключения выбирается другой АВ с подходящим параметром или последовательно в цепи ставится расченый реактор ( индуктивное сопротивление).

Это значит что при таком токе КЗ автомат сохраняет работоспособность.
Icu – предельная отключающая способность, это максимально допустимое для данного АВ. значение тока короткого замыкания (КЗ) , протекающего через него без дальнейшей потери работоспособности. По-другому говоря, если через АВ. пройдет ток КЗ, превышающий указанную для него предельную отключающую способность, производитель не гарантирует, что данный электроаппарат будет способен в дальнейшем выполнять свои защитные функции.

разрыв цепи, при превышении 4,5 кА, 6 кА… 100 кА

автоматы отключают (ся) в частности при коротких замыканиях. А при этом токи доходят до указанных величин.

Тип расцепителя

Тепловой – простой, дешевый и надежный расцепитель. Не боится загрязнений и вибраций. Время срабатывания определяется от значения тока перегрузки. Минусы: восприимчивость к перепадам температуры, вероятность ложных срабатываний при нагреве, постоянное потребление электроэнергии. Такой автомат устанавливают вдали от источников тепла.

Электромагнитный – характеризуется простой конструкцией и стойкостью к механическим воздействиям, например, ударам или вибрациям. Недостатки: мгновенное срабатывание, возникновение магнитного поля.

Электронный – имеет несколько вариантов настроек и точно их выполняет. К преимуществам относится и наличие индикации причины срабатывания устройства. Минусы: высокая стоимость, чувствительность к механическим нагрузкам и электромагнитным полям.

Магнитно-гидравлический – стойкий к вибрациям и температуре окружающей среды. Встречается в силовых автоматических выключателях.

Карта селективности и правила ее создания

Времятоковые характеристики всех устройств, включенных в схему электрической сети, изображают на карте селективности. Целью ее составления является максимальное обеспечение защиты автоматов. Основа защиты выключателей — принцип, по которому выключатели подключают друг за другом строго последовательно.

Существует ряд правил, обязательных при создании карты селективности:

  1. Установки должны иметь один источник напряжения.
  2. Все важные расчетные точки должны хорошо просматриваться. С учетом этого требования необходимо выбирать масштаб.
  3. На карте указывают защитные свойства, минимальные, максимальные параметры КЗ в точках системы.

Часто нормы проектирования нарушаются, и карты селективности в проектах отсутствуют. Это может привести к перебоям в электроснабжении потребителей.

На карту наносят характеристики автоматов, подключенных последовательно друг за другом. Саму схему строят в осях

Карта дает полную картину о согласовании уставок. Она предоставляет возможность сравнить работу автоматов по такой характеристике, как селективность.

Времятоковые разновидности осей являются базой не только для построения карт селективности для токовой защиты в виде автоматических выключателей, но и для других ее видов: предохранителей, реле. Обычно одна карта содержит характеристики 2-3 АВ. По оси абсцисс отмечают величину тока в кВ, а по оси ординат — время в секундах.

Принцип действия

Все коммутирующие устройства работают по единой схеме: в заданный владельцем нужный момент они соединяют элементы цепи или размыкают таковую. При этом, например, в помещении выключается свет без необходимости ручного нажатия на клавишу.

Для реализации этой функции рабочий механизм оснащается аналоговым или цифровым таймером, временным реле, встроенными микроконтроллерами и другими необходимыми деталями. Благодаря им становится возможным управление светом, вентиляцией и прочей контролируемой техникой.

По принципам замыкания-размыкания цепи устройства делятся на следующие категории:

  • с механическим (аналоговым) таймером поворотного или перекидного типа. Поворотные оснащены вращательным контактным механизмом, пускающим ток по цепи в некоторых положениях крутящегося тумблера. А перекидные работают по несколько иной схеме — на металлической проводящей пластине и трех парах контактов. Пластина перекидывается на одну из пар и замыкает цепь;
  • со встроенным электронным таймером. Главный элемент такого гаджета — реле. Когда пользователь нажимает на кнопку, цепь размыкается или соединяется, и срабатывает реле. Электронный переключатель может быть запрограммирован на осуществление определенных действий согласно желаниям владельца и возможностям устройства.

Таймером можно управлять:

  • микропереключателями, выставляя их в определенное положение;
  • вращая контрольное колесико;
  • с помощью механических или сенсорных кнопок на фронтальной панели;
  • с дистанционного пульта, брелока или телефонного приложения.

Интервал запуска/отключения таймера может выставляться в диапазоне от нескольких секунд до дней и недель. Встречаются образцы, где можно задавать график сразу на целый год вперед.

Характеристика срабатывания

Коротко затронем такой момент, как характеристики срабатывания автоматического выключателя. Они указываются на корпусе автомата перед его номинальным током.

Чаще всего там может быть написано:

B

C

D

Что это означает? Данная характеристика показывает, насколько чувствителен аппарат к току короткого замыкания.

Если вы подберете этот параметр не верно, то ток КЗ будет отключать не электромагнитный расцепитель в течение долей секунды, а тепловая защита, спустя длительный промежуток времени (несколько секунд).

А за это время ваше электрооборудование и проводка просто сгорят.

Автомат с характеристикой “B” срабатывает при превышении номинального тока в 3-5 раз.

Такие автоматы применяются с малыми токами КЗ. Например, в протяженных линиях освещения.

Модульный выключатель с характеристикой “С” сработает при превышении номинального тока в 5-10 раз.

Для защиты большинства бытовых электросетей устанавливают автоматы именно с характеристикой “С”.

Автоматические выключатели с характеристикой “D” не рекомендуется ставить в квартирах. Все таки  10-ти  или  20-ти  кратные токи  срабатывания это  серьезно.

Они в первую очередь предназначены для защиты асинхронных электродвигателей с большими пусковыми токами. В бытовых сетях их иногда можно применять в частном секторе, у кого есть мощные насосы, пилорамы и т.д.

По поводу отключаемых токов КЗ можно сказать еще следующее. Если хотите идти в ногу с последними изменениями в области энергетики, то берите автоматы рассчитанные на токи в 6кА.

В Западных странах например, все изделия меньшей величины уже давно запрещены.

У нас пока еще нет. И в легкой доступности можно найти относительно недорогие автоматы с отключающими токами КЗ на 4,0-4,5кА и даже на 3кА.

Если у вас проводка в доме и в подъезде старая и малого сечения, кроме того вы проживаете на последних этажах многоэтажки, далеко от трансформаторной будки, то такие аппараты вам подойдут.

Но если у вас электрика новая, сечения проводов в стояках достаточные, просадка напряжения не наблюдается, да и проживаете вы на 1-м или 2-м этаже, то лучше не рисковать и купить автоматы с током КЗ на 6кА. Спокойнее будет спать.

В то же время в сельской местности, или на дачах, где подключение жилых домов происходит от старых ВЛ-0,4кв, протяженностью в несколько сотен метров, целесообразно поставить выключатели на 4,5кА.

Но есть и исключения. Например, когда это не ВЛ-0,4кв, а ВЛИ-0,4кв выполненная изолированным проводом СИП сечение 50мм2 и более.

И последний немаловажный момент. При выборе и покупке не перепутайте автоматический выключатель с выключателем нагрузки. Это совершенно разные аппараты.

На нем тоже может быть указан номинальный ток и он будет упакован в такой же корпус. Но никакой функциональности в плане защиты выключатель нагрузки не несет.

Монтировать его рекомендуется на вводе в главный распределительный щиток, а не на отходящих линиях. Отличить один от другого можно по надписям.

Если на автоматах пишется помимо номинального тока, его характеристика срабатывания – С25 или В25, то на выключателе нагрузки никаких C,B,D вы не увидите.

Там на корпусе обычно просто указывается ВН25 (выключатель нагрузки на 25А) или просто номинал тока.

https://youtube.com/watch?v=zPd8-NAlEcY%3F

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

  • – B — от 3 до 5 ×In;
  • – C — от 5 до 10 ×In;
  • – D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Описание параметра «Предельная наибольшая отключающая способность, Icu (ГОСТ Р 50030.2)»

Номинальная наибольшая отключающая способность (Icn) определяет отключающую способность автоматического выключателя во время короткого замыкания (в амперах или килоамперах) при возможном доступе к устройству необученного персонала (бытовое применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50345-2010

Номинальная предельная наибольшая отключающая способность (Icu) определяет отключающую способность автоматического выключателя во время короткого замыкания (в килоамперах) при возможном доступе к устройству обученных и квалифицированных лиц (промышленное применение). Определяется производителем согласно циклам испытаний по ГОСТ Р 50030.2-2010

Согласно ГОСТ Р 50345-2010 (МЭК 60898-1:2003)

Номинальная наибольшая отключающая способность (Icn) — это значение предельной наибольшей отключающей способности, указанное для выключателя изготовителем.

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой предписанные условия, соответствующие указанному циклу испытаний, не предусматривают способности выключателя проводить в течение условного времени ток, равный 0,85 тока нерасцепления.

Выключатель с указанной номинальной наибольшей отключающей способностью (Icn) имеет соответствующую ей рабочую наибольшую отключающую способность (Ics).

Соотношение между рабочей (Ics) и номинальной (Icn) наибольшими отключающими способностями (коэффициент К)

Icn,AК
до 6000 включительно1,00
св. 6000 до 10000 включительно0,751)
св. 100000,52)
1)Минимальное значение Ics = 6000 А 2)Минимальное значение Ics = 7500 А.

Согласно ГОСТ Р 50030.2-2010 (МЭК 60947-2: 2006)

Номинальная предельная наибольшая отключающая способность (Icu) — это значение предельной наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах (действующее значение периодической составляющей в случае переменного тока).

Предельная наибольшая отключающая способность (ultimate short-circuit breaking capacity) — отключающая способность, для которой согласно предписанным условиям в соответствии с установленным циклом испытаний не предполагают способности данного выключателя длительно проводить свой номинальный ток.

Номинальная рабочая наибольшая отключающая способность (Ics) — это значение рабочей наибольшей отключающей способности, установленное изготовителем для данного выключателя при соответствующем номинальном рабочем напряжении в условиях, определяемых циклом испытаний. Она выражается как значение ожидаемого тока отключения в килоамперах, соответствующее одному из определенных процентных значений номинальной предельной наибольшей отключающей способности согласно таблице (см.ниже), округленному до ближайшего целого числа. Она может быть выражена в процентах от Icu (например, Ics = 25 % Icu). С другой стороны, когда номинальная рабочая наибольшая отключающая способность равна номинальному кратковременно выдерживаемому току, она может быть задана значением в килоамперах при условии, что она не ниже минимума по таблице (см.ниже). Если Icu превышает 200 кА для категории применения А или 100 кА для категории применения В, изготовитель может указать значение Ics, равное 50 кА.

Таблица — стандартные соотношения между Ics и Icu в процентах от Icu

Категория применения АКатегория применения B
20%
50%50%
75%75%
100%100%
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
