Как правильно размещать электрические розетки и выключатели

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

  1. окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
  2. изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

В конструкции подрозетника имеется две пары винтов:

  1. Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
  2. Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

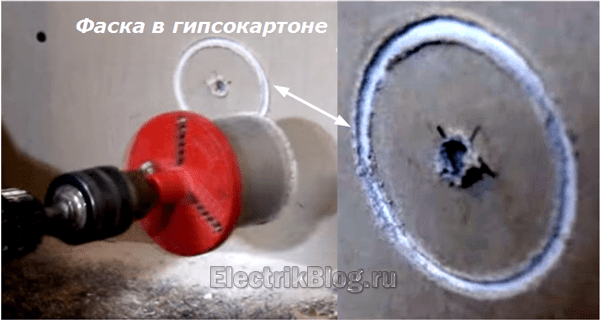

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

  • Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
  • Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
  • Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

  1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
  2. допускается установка водонагревательных устройств;
  3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
  4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки. После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

Поэтапная инструкция установки люстры в доме

Тем, кто проводит монтажные работы в частном доме самостоятельно, следует придерживаться следующей инструкции:

  1. Потолочная балка. Перед тем как установить люстру на потолок, следует подготовить крепежную конструкцию, чтобы исключить риски обрыва конструкции. Это может быть деревянный брус, который располагается на чердаке строения в том месте, где будет обустраиваться люстра.
  2. Определение места установки люстры. Необходимо определить центральную точку на потолочной плоскости и отметить ее. Просверлить в отмеченном месте небольшое отверстие для вывода провода и установки крюка. Длина выступа монтажного крюка регулируется устройством на резьбе в его верхней части.
  3. Распределительная коробка и выключатель. Их местом формирования является плоскость стены. Электропровода требуется вывести от месторасположения люстры к коробке, куда должны быть подведены провода от выключателя. Они должны иметь запас минимум 10 см.
  4. Варианты прокладывания проводов: маскировка внутри поверхности или расположение на поверхности. Если применяется маскировочный способ, необходимо подготовить канавку на стене. После их укладки канавка заделывается специальной смесью. Использование другого варианта предполагает наличие специальных пластиковых профилей, во внутреннюю плоскость которых будут спрятаны провода. Соединение проводников тока должно соответствовать схемам подключения осветительного прибора. Места соединения следует изолировать при помощи ленты ПВХ и расположить в плоскости распределительной коробки, исключив их пересечение. Закрыть коробку крышкой и закрепить крепежным элементом.
  5. Скоба монтажная. Сегодня люстры реализовываются в комплекте с крепежными элементами и клеммной колодкой. Конструкции, обеспеченные одной лампой, в комплекте имеют крепежную скобу с двумя болтами. Скоба устанавливается вблизи участка вывода проводов на потолке.

Монтаж арматуры при проводке скрытого типа

Cтоит заметить,что при монтаже скрытой проводки, никто не препятствует применению выключателей и розеток для проводки открытого типа. В таком случае установку можно производить с использованием всё тех же прокладок. Однако точащие наружу выключатели и розетки смотрятся не очень эстетично (если, конечно, это не часть дизайнерской задумки). Поэтому обычно для монтажа проводки скрытого типа применяются соответствующие разъёмы и устройства.

Используются два способа крепления розеток и выключателей проводки скрытого типа: винтами, которые есть в комплекте подрозетника (арматуры), либо распорочными лапками, разжимаемыми винтами, правда, уже из комплекта устройства. Большинство рассматриваемых электроустановочных изделий универсальны: могут быть закреплены обоими способами

Некоторые же модели могут монтироваться только одним способом, на что обязательно необходимо обращать внимание

  • Монтаж розетки / выключателя в сплошную стену может выполняться без подрозетников, конечно, если стена не сделана из дерева. В таком случае монтаж предполагает пробивание в стене коронкой глухого отверстия на требуемую глубину, установка туда розетки, распора лапок и закрывание корпуса.

    Минус этого монтажа в том, что будет осуществляться периодическое вытягивание вилки из розетки, без придерживания последней в отверстии, что приведёт к последующему её вываливанию. Подобных бед с выключателем не случается.

  • Крепление с применением винтов надёжнее, однако здесь требуется использование подрозетника. При этой технологии сделайте следующее: промажьте алебастром (гипсом) пробитое в стене коронкой отверстие, потом вставьте подрозетник и, когда смесь полностью высохнет, прикрепите выключатель либо розетку винтами, лишь после этого — корпус. На сегодняшний день это самый популярный способ установки арматуры таких электроустановочных изделий.
  • Прежде для сплошных стен широко применялись подрозетники под распорочные лапки, не имеющие винтов. Они были сделаны в виде обыкновенных металлических или пластиковых «стаканов». В отличие от простого отверстия в стене, они совсем не крошатся под нажимом лапок, что свойственно бетону или кирпичу. Поэтому преимущество этого монтажа в его большей надёжности. Хотя, в последнее время такие подрозетники постепенно уходят в прошлое.
  • Установка электроустановочных изделий (выключателей и розеток) под проводку скрытого типа на фанерных или гипсокартонных перегородках производится с применением специальных подрозетников, для крепежа которых используется не алебастр, а их зажимные лапки. Крепёж на них розеток/выключателей производится на винтах, так же как при монтаже в сплошной стене.

Нужно заметить, подрозетники проводки скрытого типа могут быть соединенными в один блочный ряд по несколько штук. Для этих целей в продаже есть специальные внешние рамки и соединители, рассчитанные на количество мест, достигающее пяти. Благодаря этому, можно создать сложные блоки, к примеру, устройство, в котором будет содержаться выключатель и несколько розеток. Необходимо понимать, что при монтаже проводки скрытого типа все соединения проводов должны быть заизолированы, например, черной хб изолентой. Помимо того, в подрозетники для проводки скрытого типа возможна установка не только таких электроустановочных изделий, как розетки и выключатели, но также телевизионных, телефонных и интернет-разъёмов, в том числе регуляторов электрических тёплых полов. И, безусловно, из этого возможна сборка вертикальных и горизонтальных блоков. Выходит просто настоящий конструктор.

Важно! Неотъемлемой частью электромонтажных работ является изоляция проводов в местах их соединения. Лучше всего подходит черная изолента хб для изоляционных работ. Помните! В местах скруток проводов разного сечения и материала (например, алюминий + медь) их необходимо предварительно спаять, а затем тщательно заизолировать изолентой

Помните! В местах скруток проводов разного сечения и материала (например, алюминий + медь) их необходимо предварительно спаять, а затем тщательно заизолировать изолентой.

Возможно вас заинтересует

Правила и стандарты

По евро стандарту розетки следует устанавливать на расстоянии 30 см от пола. Но это не всегда удобно. Например, в спальне если вы захотите поставить телефон на зарядку или подключить ноутбук, то лёжа на кровати выполнить данную процедуру будет не совсем удобно. Розетки в спальной комнате лучше расположить чуть выше прикроватной тумбочки.

Данное правило относится и к кухне. Разъёмы следует устанавливать над рабочей поверхностью стола. Так будет удобнее в них включать мелкую бытовую технику. Существуют конструкции встраиваемые в мебель.

Ванная комната это объект повышенной опасности, поэтому и розетки в ней должны быть особенные. Класс защиты не ниже IP 44. Располагать их следует на расстоянии не менее шестидесяти сантиметров от ванной, душевой кабины и рукомойника. Конечно, в городской квартире соблюсти данное правило будет очень сложно.

А вот в гостиной комнате и в прихожей можно смело придерживаться евро стандарта и устанавливать разъёмы на расстоянии 30 см от пола. В детской следует установить розетки с защитными шторками. Так ка дети в силу своей любознательности любят совать в отверстия различные предметы. Лучше заранее предостеречь их от не нужных действий.

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

  • Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
  • Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
  • Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в  заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

  1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
  2. Зачищают контакты.
  3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
  4. Если имеются контактные винты, ослабляют их.
  5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
  6. Закрепляют корпус к стене или в подрозетник.
  7. Закрепляют лицевую панель.
  8. Устанавливают клавишу.

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Установка одноклавишного выключателя + схема
Установка накладного выключателя

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

  1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
  2. Зачищают контакты.
  3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
  4. Если имеются контактные винты, ослабляют их.
  5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
  6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
  7. Закрепляют корпус к стене или в подрозетник.
  8. Закрепляют лицевую панель.
  9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача  — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Установка двухклавишного выключателя + схема

Установка розетки в стену

Что понадобиться:

  • розетка
  • электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
  • подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

  • Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
  • Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.
  • Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
  • Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
  • Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
  • Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

  1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
  2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
  3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Правила размещение выключателей

Советские стандарты расположения электрической фурнитуры предусматривают установку розеток от поверхности пола на 90 см, выключатели монтируют на высоте 1,5-1,6 м от покрытия. Эти правила остаются действительными и сейчас, т. к. имеют свои преимущества:

  • маленький ребенок не получает доступа к электрическому разъему по причине нахождения прибора на большой для него высоте;
  • розетки удобны для подключения оборудования, требующего частого включения в сеть;
  • разъемы находятся в области поля зрения, взрослые не наклоняются для подсоединения вилки.

Западные нормы, которых придерживаются застройщики, определяют высоту над уровнем пола 30 см для розеток, выключатели по евростандарту предусматривают на 90 см (на уровне опущенной кисти). В этом случае разъемы скрыты за мебелью. При входе в помещение не нужно поднимать руку для включения освещения, что также удобно.

Приборы выпускаются для трехфазной и однофазной сети, имеют разные защитные степени, не допускают случайного проникновения и попадания влаги. Распространенными являются удлинители переносного типа с отдельно присоединенными розетками, одинарного или многократного подсоединения вилок. Стеновые приборы в конструкции имеют плоскую пружину в форме мало упругой полоски металла для соединения. В некоторых предусмотрены винтовые пружины, работающие через пластину прижима и отодвигающие вилочный штырь к контакту.

При покупке приборов и выборе места расположения выключателей учитывают, что керамические корпуса и внутренние детали работают дольше. Такие коммутаторы обладают меньшей степенью пожарной опасности. По конструкции выключатели и розетки бывают скрытого и открытого типа, и отличаются внешним видом и строением корпуса.
