Как самостоятельно установить ручной насос для воды из скважины

6 Монтаж ручных водоподъемных изделий

Изготовление и сборку насоса своими руками удобно осуществлять, когда есть чертежи, например, такой, как показан на рисунке внизу. На нем видно устройство, способ соединения узлов и деталей.

Вариантов установки много. Вначале иногда даже просто подсоединяют к трубе и подкладывают подпорки или подставку. Это обычно делается, если срочно нужна вода. Пройдет немного времени, и хороший хозяин сделает капитальную конструкцию: зафиксирует выступающий участок трубы, устроит красивый и надежный постамент.

Неплохо сделать отвод для насосной станции через тройник. Теперь достигнут оптимальный вариант – в дом вода подается электрической помпой. В хозяйстве для полива, мытья машины достаточно ручной.

Для желающих смастерить насос собственноручно предлагается видеосюжет.

Монтаж насосного оборудования в скважину

Перед тем как завести воду в дом в первую очередь на выходном патрубке насоса требуется установить обратный клапан, который защитит устройство от гидроударов. Далее нужно зафиксировать обжимную муфту и выполнить ее соединение с внешней частью трубопровода. Крепежные проушины можно использовать для погружения насоса в скважину, для этого нужно взять трос из оцинкованной проволоки в пластиковой оплетке, вставить в проушины и закрепить металлическими хомутами. Далее к тросу прикрепляют трубу, а через 2 метра от нее фиксируют кабель питания. Всю конструкцию опускают в скважину, при этом насос должен располагаться на высоте примерно 1 метр от дна. Чтобы добиться такого результата, нужно опустить насос на дно, сделать метку на тросе, затем поднять оборудование на 1 метр от этой метки.

При обустройстве водопроводной системы необходимо вы делить время на проведение теплоизоляционных и гидроизоляционных работ, особенно в месте ввода воды в дом от скважины. Непосредственно трубу также нужно утеплить и защитить от воздействия влаги.

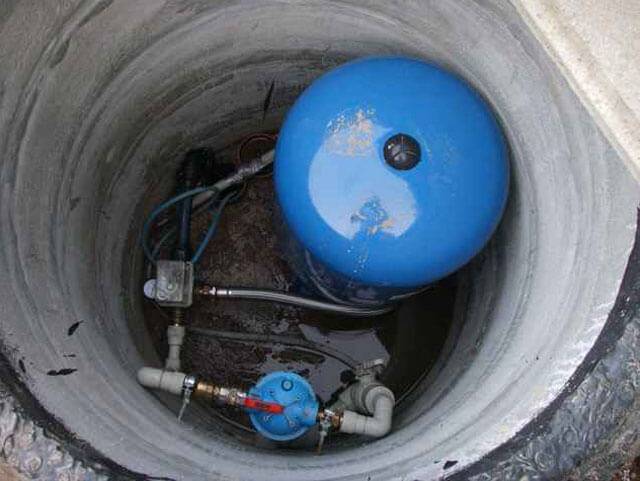

В одном отсеке емкости находится вода, другой отсек заполнен воздухом. Для регулировки напора воды из насоса перед гидроаккумулятором устанавливают реле давления. Кроме того нужно сдать воду в лабораторию для проведения соответствующей экспертизы, затем продумать систему очистки воды и приобрести для этой цели фильтры.

Что можно и что нельзя делать при извлечении застрявшего насоса в скважине

При извлечении насосного устройства из скважины нельзя допускать резких действий. Чрезмерное усилие, приложенное к насосу может просто оборвать удерживающий его трос.

Рекомендуется еще на этапе установке оборудования в скважину проверить прочность троса и надежность его крепления к насосу. Если трос, идущий в комплекте с насосным оборудованием, не внушает вам уверенности, приобретите другой. Желательно использовать стальной трос со специальным антикоррозийным покрытием, либо достаточно надежный синтетический аналог.

Стальной трос с оцинковкой

Не стоит пытаться вытащить насос, застрявший в скважине при помощи «кошки». Такое устройство может застрять в скважине, усугубив проблему. И уж конечно не стоит пытаться пробить пробку из ила или протолкнуть насосное устройство вглубь скважины. Тяжелым ломом вы можете привести насос в негодность.

Есть несколько способов, которые применяются при извлечении застрявшего насоса.

Натяните трос и время от времени обстукивайте его в натянутом состоянии молотком. Вибрации от троса передадутся на насос и пробка, либо отложения, могут разрушиться. Не стоит надеяться,что такой прием приведет к мгновенному результату. Возможно вам понадобиться несколько дней для того, чтобы сантиметр за сантиметром вытянуть насосное устройство скважины. Если вы используете какие-нибудь дополнительные устройства для извлечения оборудования из скважины, то не забудьте тщательно зафиксировать их за оголовок или другой прочный предмет возле скважины тросом. Для проталкивания застрявшего насоса вглубь скважины, лучше использовать трубу, сечением чуть меньше, чем диаметр скважины. К верхнему торцу такой трубы приваривается металлический кронштейн, который фиксируется прочным тросом. Пропустите трос, шланг и кабель от насоса через эту трубу

Осторожно опустите конструкцию вниз до соприкосновения с местом заклинивания и, постепенно увеличивая амплитуду, попробуйте протолкнуть насос вглубь. Если при попытке извлечения застрявшего насоса вы все-таки оборвали крепящий трос, то скважину придется проходить с помощью бура заново

Но даже при применении бура нет гарантии, что он разрушит насос вместе с препятствием или протолкнет его вниз. В таком случае скважину придется бурить заново

Если при попытке извлечения застрявшего насоса вы все-таки оборвали крепящий трос, то скважину придется проходить с помощью бура заново. Но даже при применении бура нет гарантии, что он разрушит насос вместе с препятствием или протолкнет его вниз. В таком случае скважину придется бурить заново.

В самом печальном случае скважину придется бурить заново

Обзор существующих вариантов

Опираясь на достоинства и недостатки всех типов моделей ручных насосов, можно выбрать готовое оборудование в магазине или сделать подобную конструкцию своими руками.

Готовые модели

Среди готовых вариантов популярны несколько моделей.

  • Скважинный ручной насос НР-3М. Сделана такая модель из ударопрочных полимеров, также в нем присутствуют детали из резины и загрунтованной стали. За полный цикл устройство производит 1500 мл жидкости. Глубина скважины для такого насоса может быть от двух до пяти метров (в последнем случае необходимо установить на нижнем конце обратный клапан). Масса прибора – 4600 грамм, а его стоимость – всего 2500 рублей.
  • Насосная конструкция РН-01 НЖ. Его корпус сделан из нержавейки, другие детали из латуни, а также грунтованной и окрашенной стали. Глубина скважины может быть от 6 до 9 метров. Производительность за цикл равна 1000 мл. Прибор весит 8 кг и стоит 6500 рублей.
  • Особая разновидность – чугунный насос типа BSD. Он имеет открытую конструкцию излива, сделанную в виде желоба. Допустимая глубина скважины – от 6 до 9 метров. За один цикл насос прогоняет 500 мл воды. Его масса равна 7 кг, а стоимость – 3200 рублей.

Кустарное изготовление: способы

Существует ряд кустарных техник, которые позволят вам изготовить самодельный ручной насос. Чтобы любой из способов можно было осуществить грамотно, рекомендуется заранее составлять чертежи для будущей конструкции. Выделяют несколько методов кустарного производства.

Первый вариант

Изделие для прокачки скважины изготавливается из обсадной трубы и используется в качестве запасного варианта при отключении электричества. Чтобы нарезать металлические детали, следует использовать болгарку, также понадобится дрель, чтобы просверлить отверстия под крепежи. Металлическая деталь для каркаса должна иметь цилиндрическую форму, например, подойдет часть осадочной трубы.

Данный тип работ может выполняться только теми, кто имеет опыт в проведении сварочных работ.

Конструкция, помимо осадочной трубы, должна быть оснащена следующими элементами:

  • нижняя крышка;
  • два обратных клапана на патрубках;
  • прокладка-уплотнитель из резины;
  • поршень, закрепленный на штоке;
  • крышка круглой формы (для цилиндра);
  • рычаг из металла, сопряженный с крышкой;
  • соединительные шпильки из металла.

Второй вариант

Возможно создание насоса с применением использованного огнетушителя в качестве насосной емкости. Такой прибор будет незаменим для очистки скважины от грязной воды и может устанавливаться на довольно большую глубину – до 15 метров.

Чтобы изготовить устройство, также необходимо использовать сварочный аппарат и инструмент для резки металла. Используя огнетушитель в качестве корпуса и другие запчасти, необходимо соорудить конструкцию со всеми элементами:

  • специальной станиной, чтобы устанавливать насос в грунт;
  • патрубком (наверху корпуса);
  • сгоном на излив для подачи воды;
  • сгоном на забор воды;
  • ручкой, с помощью которой перетаскивают конструкцию;
  • специальным уплотнителем, расположенным между корпусом и станиной;
  • штоком, на который крепится корпус.

Виды и особенности

Отдельные виды насосов обладают особой конструкцией, которая осуществляет перекачку воды.

Роторные

Как видно из названия устройства, принципом его работы является движение особого механизма – ротора. Он оснащен особыми продольными прорезями. К данному механизму прижимаются тонкие пластины-шаберы. Этот процесс происходит из-за воздействия особой центробежной силы.

Мембранные

Мембранные насосы механического типа отличаются от остальных видов тем, что в основе их работы нет процессов трения. Агрегаты наделены особыми клапанами шарового типа. Данные элементы способствуют регулярному самоочищению конструкции, а также предотвращают заклеивание механизмов.

Глубинные

Глубинный насос ручного типа представляет собой корпус стандартного типа с поршнем в центре. Но шток, который способствует работе помпы, соединен с выпускной трубой.

Для бутилированной воды

Существуют особые насосы для бутилированной воды. Его часто используют в бытовой сфере, чтобы выкачивать воду из пластиковых бутылей большого объема. В подобном механизме жидкость поднимается по специальной трубе под действием вакуума, а затем через специальный кран выходит в подставленную емкость.

Особенности ручных насосов: преимущества и недочёты

Под ручным насосом подразумевается особое устройство, перекачивающее жидкость на поверхность из скважины. Нужны физические упрочнения для действия на рычажной механизм. В отличие от автоматического типа, скорость потока воды существенно ниже. Но данный рычажный механизм имеет преимущества перед своим аналогом. В случае если на даче всецело отсутствует электроснабжение, то вы станете иметь бесперебойный источник воды, а также чистой питьевой.

Особенно ручной насос удобен для тех, кому нельзя носить тяжелые ведра. Практически за пара нажатий на рычаг вы сможете собрать стакан воды. Это устройство имеет как хорошие, так и отрицательные изюминки, рассмотрим их:



Плюсы

Минусы

Отсутствует потребность в применении дорогостоящего оборудования.

Перекачка воды происходит лишь по окончании нажатия на рычажной механизм.

Вероятна установка фактически при любых условиях.

Низкий уровень производительности. В отличие от аналогов, подача жидкости на поверхность происходит в очень мелком объеме.

Не нужно подключение электричества.



В случае если какие-то узлы выходят из строя, их легко заменить.



В отличие от аналогов (электрических устройств), ручной насос стоит значительно меньше.



При сильном жажде его возможно сделать самостоятельно.



Простота в эксплуатации.



Достаточно монтаж.



Самодельный глубинный насос

При глубине колодцев более 10-12 м можно использовать самодельный глубинный насос. Основный принцип его работы аналогичен поршневой установке. Для обустройства глубинного насоса понадобится:

  • цилиндр металлический;
  • трубы;
  • отрезок шланга;
  • привод ручного типа;
  • готовый поршневой блок.

Металлические трубы для забора воды нужно немного заглубить в влагосодержащий слой грунта, после того как бурение скважины будет завершено. Верхний конец выводится наружу. На поверхности трубы крепятся при помощи хомутов. Устанавливаются прокладки.

Цилиндр можно сделать самостоятельно или заказать в специальной мастерской. Для его изготовления используется кусок трубы с толстыми стенками. На нижнем конце устанавливается диск. Это будет створка.

Далее цилиндр нужно установить в скважину. При этом поршень не должен доходить до нижнего диска-створки на 5 см.

Верхний конец основного штока нужно провести через прокладку. Затем к нему подсоединяется ручной привод. Он представляет собой штангу, под действием которой створки в трубе двигаются в прямом и обратном направлении. Это позволяет выкачивать воду при необходимости. После этого свободное пространство заполняется воздухом, создавая запирающий эффект.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Почему ручной насос необходим на даче

Есть много случаев, когда использование электрических водяных насосов не только нецелесообразно, но даже невозможно. Конечно, если говорить о жилом загородном доме, то в нем обязательно присутствует электроснабжение, а вот дачные участки могут быть не всегда снабжены электричеством. Хотя и жилые дома не застрахованы от перебоев со светом.

При неожиданных отключениях электричества в доме или на даче отличной подмогой для добычи воды станет ручной насос.

Поэтому установка ручного гидротехнического оборудования нужна в следующих случаях:

  1. Как резервный (аварийный) агрегат наряду с электронасосом, в случаях непредвиденного отключения электроэнергии.
  2. При полном отсутствии энергоснабжения дачи.
  3. При ежедневном подъеме и потреблении небольшого объема воды.
  4. При наличии на участке неглубокой скважины или колодца (см. Колодцы для воды: виды конструкций).
  5. При совместном с соседями использовании колодца или скважины.
  6. При нерегулярных потребностях в водоснабжении.

Кроме того, насос ручной водяной обладает рядом несомненных преимуществ перед собратьями, работающими на электричестве:

  • Отсутствие вращающихся деталей, которым противопоказаны твердые частицы.
  • Простота конструкции позволяет использовать насос в любых условиях.
  • Универсальность узлов и деталей – при выходе из строя какой-либо части агрегата есть возможность подбора аналогичной замены.

Ручной насос в разрезе. Устройство прибора.

  • Легкость монтажа и демонтажа оборудования не требует наличия специальных дорогостоящих инструментов и присутствия квалифицированных специалистов.
  • Применение определенных видов насосов для источников любой глубины.
  • Отсутствие финансовых затрат при работе агрегата, то есть нет потребления электроэнергии.
  • Надежность и долговечность прибора.
  • Доступная цена, которая в несколько раз ниже, чем у других приборов.

Конечно, при всех своих достоинствах ручной водяной насос по производительности уступает другим приборам, работающим на жидком топливе или электричестве.

Рекомендации по размещению насоса и выбору его положения

При расчете на какую глубину погружать насос в скважину и расположении насоса в скважине полезно соблюдать следующие рекомендации:

  1. Электронасос не должен соприкасаться со стенками колонны, поэтому его подвешивают строго по центру оголовка.
  2. При опущенном электронасосе в скважину на песке ниже динамического уровня, расстояние от поверхности воды лучше сделать немного больше рекомендуемого, к примеру, 5 метров. Это поможет избежать неприятных последствий ситуации, когда в процессе эксплуатации происходит заиливание источника, снижается его дебит и соответственно динамический порог. Чтобы в дальнейшем опустить электронасос поглубже, придется удлинять или менять водопроводную трубу и трос, обрезанные под оголовок – это приведет к неоправданным финансовым расходам.
  3. Если по параметрам скважины электронасос приходится располагать в придонной области, лучше использовать винтовые виды – они лучше справляются с перекачкой загрязненной воды, а замена их простых деталей обходится дешевле.

Рис. 9 Спуск насоса в скважину

При размещении электронасоса в скважине желательно применять такие характеристики, как динамический и статический уровень. Опускание насосного оборудования чуть ниже динамической отметки способствует меньшей нагрузке на корпус и рабочий механизм агрегата, забору более чистой воды из источника, позволяет сэкономить материалы и упрощает обслуживание.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Еще один фактор риска — уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент — диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства. Для четырехдюймовых труб найти технику проще, чем для трехдюймовых

Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Различия поверхностных и погружных агрегатов

Все бытовые насосы по месту монтажа разделяют на два типа: погружные и поверхностные. Первые опускают вниз почти до самого дна скважины. Вторые работают на поверхности. Их устанавливают обычно рядом с источником воды или прямо на поверхности воды с помощью специального поплавка.

В работе поверхностных моделей используется принцип всасывания. На эффективность работы такого насоса существенно влияет расстояние, на которое приходится поднимать воду. Обычно их применяют, только если глубина до зеркала воды составляет от восьми метров или меньше.

Но при эксплуатации фильтрационной или артезианской скважины поверхностный насос может просто не справиться с нагрузкой. В таком случае выбирать придется именно погружную модель.

Выбирая между погружным и поверхностным насосом, следует учесть гораздо более высокий уровень шума при работе последнего. Чтобы устранить эту неприятность, достаточно закрыть насос деревянным коробом или установить его в отдельном помещении.

  • Конструктивная специфика скважины иглы заключается в том, что забиваемый в грунт инструмент, обсадка и подающий воду канал являются одной и той же трубой, к которой и подключается насос.
  • Так как глубина абиссинской скважины редко превышает 10 м, то для перекачки воды из нее используются поверхностные насосы.
  • Если требуется сформировать запас воды и автоматизировать процесс откачки, к скважине игле подключают насосную станцию.
  • Самый простой и дешевый агрегат для обустройства абиссинского трубчатого колодца — ручной насос.
  • Если поверхностные насосы втягивают воду, то погружные выталкивают ее наверх. При выборе такого насоса в первую очередь учитывают высоту, на которую придется подавать воду, вернее, расстояние от поверхности до насоса.

Поэтому к данным о динамическом уровне воды следует прибавить еще пару метров. Граничной считается высота в 40 метров. Если данные превышают эту цифру, придется подбирать насос повышенной мощности. В техническом паспорте каждого изделия указана максимальная высота, на которую он может подавать воду.

Визуально насосная техника высокой и малой мощности значительно различается. Более производительные погружные насосы имеют крупный корпус и весят заметно больше моделей, которые справляются с глубиной погружения до 40 метров.

Ориентируясь на глубину погружения, лучше отдать предпочтение агрегатам с некоторым запасом производительности. Если насос рассчитан на работу на глубине 60 метров, он больше подойдет для 50-метровой скважины.

Если же его опустить на предельную глубину, агрегату придется постоянно работать с максимальной нагрузкой, что увеличит скорость его износа и сократит срок эксплуатации. Для скважины с глубиной погружения 60 метров лучше взять насос, рассчитанный на работу на глубине 70 метров.

По самым разным причинам вода может перестать поступать к устройству. Если при этом насос продолжает работать, он может перегреться, сломаться, сгореть и т.п. При наличии соответствующей автоматики устройство будет отключено от питания, как только начнет работать на холостом ходу, что предотвратит появление неисправностей.

  • Погружные насосы сложно перепутать с поверхностными. Их узнают по удлиненным корпусам, выполненным из нержавеющей стали.
  • Насос погружного типа верхом подсоединяется к подающей воду трубе. Внизу агрегата находится фильтр и водозаборное устройство.
  • Погружной насос работает непосредственно в водозаборной выработке, его двигатель всегда охлажден водой, потому редко перегорает при правильной эксплуатации.
  • Насосы погружного типа работают в скважине, потому не беспокоят владельцев звуком мотора. Однако для подобных систем нужен кессон, чтобы защитить источник от хищения оборудования.
