Как определить обрыв электропроводки в стене под штукатуркой

Какими способами пользовались наши дедушки?

Раньше, когда под рукой не было приборов, наши дедушки находили обрыв проводки с помощью подручных средств. Рассмотрим их.

Радио

Да-да, не стоит удивляться. Обнаружить неисправность можно с помощью портативного радио. Для этого прибор необходимо установить на средневолновую частоту и провести вблизи стены. После того, как в звучании появятся искажения, то это будет означать, что Вы обнаружили проводку. Обнаружив ее, Вы можете переходить к следующей фазе.

На этом этапе у Вас также не должно возникнуть никаких проблем, т.к. водя радио вдоль направления прокладки проводов помехи будут пропадать и заметно изменяться в том месте, где произошел обрыв проводов.

Микрофон

Если Вы современный человек, то радио может попросту не оказаться в доме. Зато с большей вероятностью найдется микрофон, который подключается к устройству, считывающему звуки. Это может быть DVD-проигрыватель, музыкальная система и т.д.

Что касаемо самого процесса поиска, то он точно такой же, как и в предыдущем случае.

Также необходимо помнить, что эти два способа не дают 100% гарантии, т.к. в их «результатах» могут быть погрешности. То есть, обнаруженная на слух поломка может находиться не совсем в том месте, где возникли помехи.

Как устранить обрыв фазного и нулевого проводов

После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.

В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!

Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.

Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.

Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:

Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.

Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.

Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.

С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.

Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.

Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.

Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.

Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.

При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.

Поиск электропроводки в профилактических целях

Обычно электрики или жильцы начинают искать проходящие по квартире кабели, когда имеются нарушения со светом.

Между тем, об этом стоит позаботиться и в других ситуациях:

Перед задуманной перепланировкой квартиры

При любых манипуляциях, затрагивающих даже не несущие конструкции (например, при разборе перегородки или при переносе дверного проема), важно учитывать расположение электрокоммуникаций.

Перед установкой бра, навешиванием картины или другого настенного аксессуара. Для проведения подобных работ важно знать, где находится кабель, чтобы не наткнуться на него при сверлении отверстий или забивании гвоздей.

При приобретении жилья

Сразу же после покупки квартиры желательно составить план электросетей, расположенных по стенам и потолку. На схеме также стоит отметить места нахождения розеток, выключателей, распределительной коробки. Подобная разметка поможет при выполнении капитального/косметического ремонта квартиры, а также при расстановке мебели.

Для поиска электротрассы можно воспользоваться самодельными либо профессиональными приборами, которые были описаны выше.

как найти обрыв провода : 7 комментариев

Ну и ладно не очень то и хотел.

Анатолий, любой комментарий оставленный пользователем впервые, проверяется модератором. Все дальнейшие комментарии публикуются без подтверждения модератором, т.е. моментально, но с обязательным его уведомлением. И Вы ещё указали несуществующий электронный адрес, что повлияло на скорость одобрения в публикации комментария. Приходится прибегать к таким мера из за большого количества «спам комментариев». Всего Вам наилучшего.

Через автомат на 16 ампер подключал встречно фазу и ноль к оборванной жиле и шевелил кабель в месте обрыва происходил пробой за счет короткого замыкания.

Здравствуйте Анатолий. Этот способ называется «прожечь кабель», мы так нелегально землю на тепловозах искали. Но это очень опасно с точки зрения пожарной безопасности. На тепловозах хоть система пожарной безопасности есть, да и огнетушителей немало. В общем «не стоит играть с огнём«.

Этот способ хорош, только, к сожалению, в случае если обрыв «лохматый» и может дать искру, и если к проводам можно подключить достаточно мощную нагрузку. Для поиска, например, обрыва или сгоревшей лампы в новогодней гирлянде, или обрыва в кабеле зарядного устройства и т.п. он не подойдёт.. Я использую омметр или прозвонку, в которых один из щупов снабжён тонкой швейной иглой или иглой от шприца. Проводку (кабель, шнур) делю пополам, загоняю под изоляцию иглу щупа, до контакта с проводом, и определяю в какой половине обрыв. Далее так же поступаю с участком имеющим повреждение и повторяю прозвонку до определения места обрыва. Игла не нарушает изоляцию провода в месте прокола до опасного состояния при напряжении 220 В и ниже. Приёмник я использовал так же для определения трассы прокладки проводов при скрытой проводке. К конечной точке подключал электробритву (не вибрационную) для создания помех от щёточного устройства (ещё лучше если удалить помехозащитные элементы из схемы бритвы), а приёмником «ловил» эти помехи и по максимальному их уровню излучения проводкой определяется трасса.

Интересная методика, не слышал о ней раньше, но следует попробовать. Обычно брал мультиметр и прозванивал, но это всё равно требует доступа к оголённому проводу, то есть надо как минимум надрезать изоляцию, а это не лучший способ. Думаю, что подобное можно сделать не только с приёмником, но и с обычными бытовыми колонками, фон которых отлично слышен в тишине.

Почему, я не узнал про этот метод на неделю раньше… Недавно у меня переломился провод в 100 метровом удлинителе, так я его 5 разрезал прежде чем нашел место перелома, к тому же пришлось выкинуть 3 метра провода, так как там много скруток получалось. В общем большое спасибо возьму для себя на вооружение))

Когда требуется проверка электропроводки?

Проверка электрики в квартире с привлечением квалифицированных сотрудников целесообразна в следующих случаях:

  • при получении квартиры в новостройке;
  • после любых электромонтажных работ;
  • по завершении ремонта или замены электрооборудования, отдельных элементов или всей электросети;
  • перед приемом или сдачей в аренду;
  • при возникновении каких-либо неполадок в электросети;
  • перед покупкой или продажей недвижимости.

Исследование домашней электропроводки также необходимо проводить после завершения срока ее эксплуатации. Технический отчет, составленный на основании результатов измерений, является основанием для принятия решения о дальнейшей эксплуатации электросети и силового оборудования.

Ресурс стационарной бытовой электропроводки зависит от типа и марки используемых силовых кабелей. В среднем он не превышает 25–35 лет. Конкретные данные для домашней электропроводки указаны в ГОСТ 24183-80, ПТЭЭП и ПУЭ. Если истек срок службы, но параметры электрики соответствуют нормативным требованиям, владелец квартиры сам решает — заменить электропроводку или дальше эксплуатировать старую сеть.

Какими способами пользовались наши дедушки?

Раньше, когда под рукой не было приборов, наши дедушки находили обрыв проводки с помощью подручных средств. Рассмотрим их.

Радио

Да-да, не стоит удивляться. Обнаружить неисправность можно с помощью портативного радио. Для этого прибор необходимо установить на средневолновую частоту и провести вблизи стены. После того, как в звучании появятся искажения, то это будет означать, что Вы обнаружили проводку. Обнаружив ее, Вы можете переходить к следующей фазе.

На этом этапе у Вас также не должно возникнуть никаких проблем, т.к. водя радио вдоль направления прокладки проводов помехи будут пропадать и заметно изменяться в том месте, где произошел обрыв проводов.

Микрофон

Если Вы современный человек, то радио может попросту не оказаться в доме. Зато с большей вероятностью найдется микрофон, который подключается к устройству, считывающему звуки. Это может быть DVD-проигрыватель, музыкальная система и т.д.

Что касаемо самого процесса поиска, то он точно такой же, как и в предыдущем случае.

Также необходимо помнить, что эти два способа не дают 100% гарантии, т.к. в их «результатах» могут быть погрешности. То есть, обнаруженная на слух поломка может находиться не совсем в том месте, где возникли помехи.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

  1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
  2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
  3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
  4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
  5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
  6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
  7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird. Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме

Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс». Оборудование по виду напоминает прямую отвертку

На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

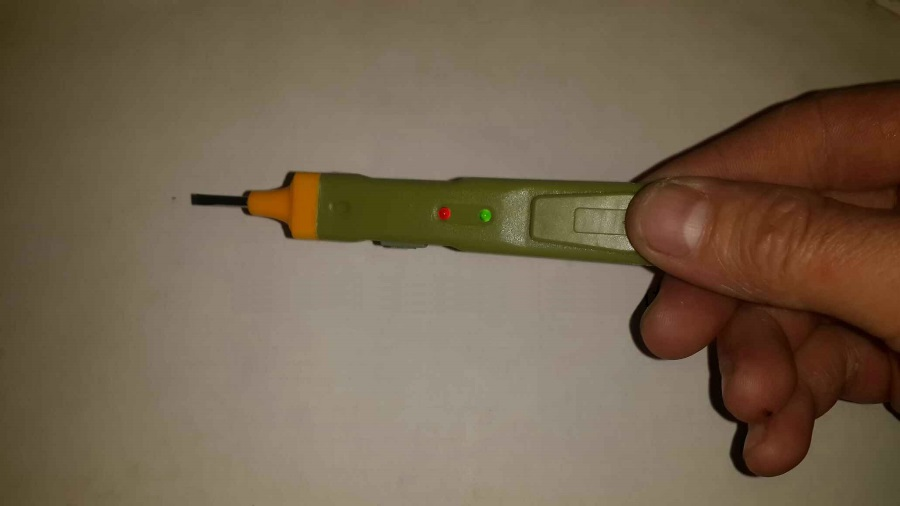

Индикаторная отвёртка

отвёртка

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

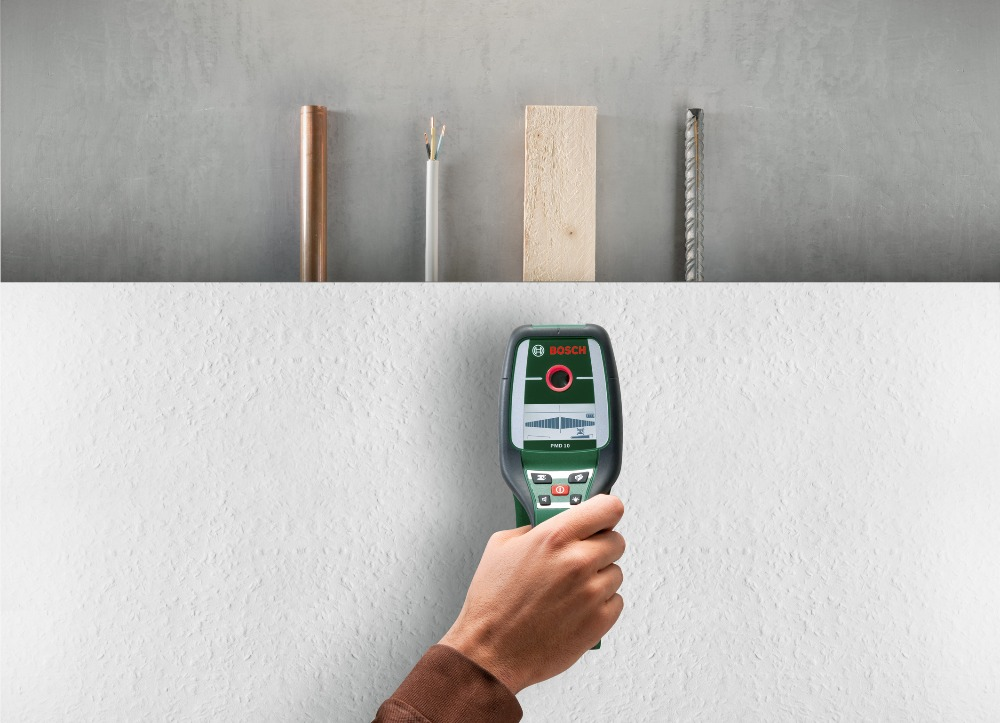

Детекторы проводки

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Как найти скрытую проводку своими руками

Визуальный осмотр

В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.

Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены.

При помощи радиоприемника

Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.

Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей.

Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.

При помощи индикаторной отвертки

Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.

«О» – определение фазы. «L» – бесконтактное определение проводки с низкой чувствительностью и «H» – определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).

Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.

Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.

При помощи транзистора и мультиметра

Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.

Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).

Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.

Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.

Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

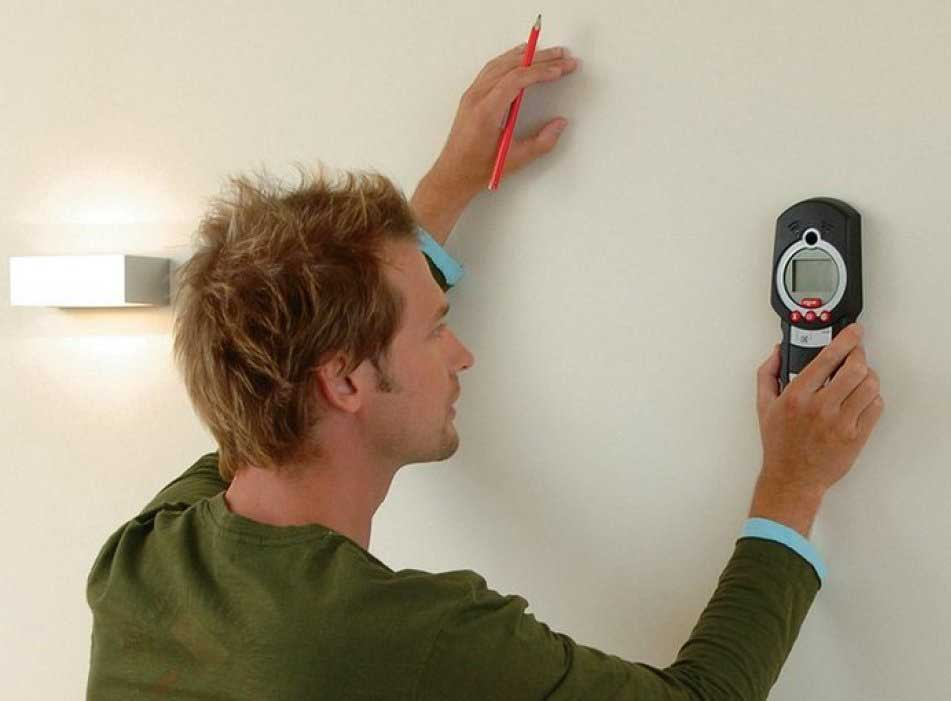

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Альтернативные способы поиска проводки

Также можно попробовать поискать местонахождение кабеля в стене альтернативными способами, используя приборы и устройства, которые имеются под рукой. Для этих целей можно использовать различные приспособления, мы же разберем только основные и действенные.

Определение при помощи радиоприемника

Для этого подойдет абсолютно любой радиоприемник, которые имеет возможность настраивания частоты. Частоту приема выставляем на 100 килогерц и начинаем водить по поверхности стены. Проводка обязательно должна находиться под соответствующим напряжением. При обнаружении радиоприемник начнет издавать характерный треск и шипящие звуки. Чем ближе к кабелю, тем сильнее будет треск.

Использование мультиметра

Этот метод определения электропроводки в стене используют радиолюбители. Он достаточно сложен, однако, с высокой точностью определяет место пролегания кабеля в стене. Для этого потребуется простой мультиметр любого производства и конструкции, а также специальный полевик (полевой транзистор). Транзистор может быть любой (самые распространенные марки: 2SK241 и КП103А). Сначала включаем мультиметр на режим определения сопротивления. Далее щупы устройства подсоединяем к выводам полевого транзистора. И водим тестером мультиметром вдоль стены. Суть метода достаточно проста. Когда работающий полевой транзистор попадает в магнитное поле, то его сопротивление начнет меняться, а это зафиксирует и покажет нам мультиметр. Чтобы улучшить поисковые способности устройства, необходимо к правому выводу транзистора примотать небольшой кусочек медной проволоки, который будет использоваться в качестве специальной антенны.

Использование слухового аппарата

Если у вас под рукой есть слуховой аппарат, то вы можете использовать его для определения местонахождения электрокабеля в стене. Для этого подойдут любые старые слуховые аппараты. Сначала необходимо выставить на слуховом приборе режим «телефон». При переходе в этот режим аппарат становится очень чувствительным к электромагнитным колебаниям. При попадании прибора в электромагнитное поле проводки, он начнет издавать характерные шумы.

Определение с помощью смартфона

Поиск электропроводки в стенах можно выполнить и при помощи смартфона на любой платформе (Android или IOS). Необходимо будет установить соответствующее приложение, которое называется «Metall Detector», или любое другое аналогичное приложение. В каждом смартфоне есть магнитный датчик, с помощью которого и выполняется поиск кабеля в стене. Смартфон определяет место с небольшой погрешностью, а также он будет реагировать на металлические предметы, находящиеся в стене. Поэтому данный метод поиска электропроводки не всегда уместен.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Из-за нарушения целостности проводки, замурованной под слоем отделочных материалов, жильцы квартиры могут остаться без привычных удобств. Чтобы восстановить подачу тока, надо знать, как найти обрыв провода в стене и исправить ситуацию.

Мы расскажем, каким способом и с помощью каких инструментов выявляются повреждения электропроводки. Подскажем, как устраняются обнаруженные неисправности. Вы узнаете, что нужно делать для профилактики подобных проблем.
