Детектор (индикатор) скрытой проводки

Как выбрать

Прежде всего необходимо определиться с набором материалов, которые прибор должен определять. Зависит это от характера работ, которые вы собираетесь выполнять и от тот, насколько часто прибор вам потребуется в дальнейшем. Чем больше функций имеет устройство, тем большую сумму придется за него выложить.

Далее, как обычно в инструменте, решаете какого класса оборудование вам необходимо. Тут решающий фактор — сумма, которую вы можете или хотите потратить. Самые дешевые — бытовые модели. Они имеют не очень большую глубину обнаружения, значительную погрешность, корпус сделан из недорого пластика. В средней ценовой категории полупрофессиональные модели. Их характеристики лучше, погрешность меньше. И самые дорогие, но и самые точные — профессиональные модели. Кроме цены их можно определить по большой глубине обнаружения объектов.

Цены на приборы для обнаружения проводки могут быть самыми разными — от сотен рублей до десятков тысяч

В нужном классе выбирать модель надо по глубине обнаружения проводки, металла и других  объектов. Это основной показатель, который влияет на эффективность работы

Еще стоит обратить внимание на условия работы. Некоторые модели могут работать при низких температурах (до -60°С). Также стоит обратить внимание на то, каким образом отображается информация

Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл)

Также стоит обратить внимание на то, каким образом отображается информация. Простейшие модели просто издают звук в том месте, где обнаружена проводка (металл). О том, что именно обнаружено догадаться сложно

О том, что именно обнаружено догадаться сложно.

Пример технических характеристик обнаружителя проводки

Чуть более сложные приборы меняют тональность и продолжительность звука. Потренировавшись на различных устройствах, можно научиться определять по звуку что именно обнаружил детектор. Работать с таким прибором уже проще.

Если прибор для обнаружения проводки имеет еще и световую индикацию, работать еще проще. Ориентироваться по звукам и светодиодам намного легче. И самый удобный в работе вариант — ЖК дисплей. Но стоит он, как правило, на универсальных моделях. На экране в виде пиктограмм отображается обнаруженный материал, а в виде столбиковой диаграммы расстояние до него.

Производители розеток и выключателей, рекомендуемые с оговорками

Viko 120 (Viko Carmen 90561042) К надписи Made in Turkey мы еще долго, наверно, будем относиться с предубеждением. Тем не менее стамбульские розетки и выключатели Viko способны поправить мнение, ранее испорченное общеизвестными Makel: сделаны они не в пример качественнее. Это не удивляет – как ни крути, сейчас фирма является крупнейшей в Турции и к тому же с недавних пор гордо добавляет к названию «by Panasonic». На Украине, например, Viko уже заняли почти треть рынка электроустановочных изделий. В России фирма прошла полноценную сертификацию по нормам Таможенного союза и заслужила хорошие отзывы. Это – достойный представитель бюджетного класса, если подходить к выбору с умом и не требовать от розеток и выключателей невозможного. Однако по уровню цен сейчас розетки, импортированные из Турции, почти сравнялись с «младшими» ABB – а тут наши симпатии понятно на чьей стороне. Основные плюсы: Приличное качество для бюджетного класса Минусы: Не лучший выбор для частых коммутаций, больших нагрузок Цены приближаются к более интересным «бюджетникам»

9.3 / 10 Рейтинг Отзывы По опыту требуют аккуратности при отключении (пластик тонковат, по крайней мере на Carmen), но в целом нормально за эти деньги.

Bylectrica 240 (BYLECTRICA Пралеска РА16-265) К белорусским товарам у нас уже давно сложилось весьма своеобразное отношение – как ни крути, а «островок социализма» как он есть. Что же конкретно до розеток и выключателей минского «Светоприбора», которые продаются под маркой Bylectrica, то признаем – это хороший бюджетный выбор для редко коммутируемой нагрузки умеренной мощности. Например, если розетка ставится для того, чтобы подключить к ней тот же телевизор и забыть. USB-розетки, розетки ЛВС тоже вполне качественные и недорогие. С мощной нагрузкой или часто отключаемой стоит быть осторожнее – все-таки у контактов белорусских розеток не лучшая искрозащита, и расшатываются они быстрее, чем хотелось бы. Но это общая проблема многих бюджетных розеток и выключателей, а «бацьковы» розетки ценой в районе полутора белорусских рублей (а у нас уж наценят как повезет) на фоне «китайцев» и «турок» на самом деле хорошо смотрятся. Основные плюсы: Низкие цены Неплохое качество для этого уровня Минусы: Очень малый выбор дизайнов Слабые контакты (штамповка без подпружинивания)

9.1 / 10 Рейтинг Отзывы Нормальные розетки «занедорого», ну и как-то белорусам больше доверия, чем китайцам.

Виды приборов для обнаружения скрытой проводки

Современными технологиями предлагается различный выбор приспособлений. Образцы, различающиеся по классу разрешают находить план проводки, электрической схемы помещения, производить отыскивание металлических предметов в стенах. Модифицированные приборы для обнаружения скрытой проводки позволяют найти разрыв, что удобно при эксплуатации. Технология представляет возможным вскрыть только одно небольшое место, вместо замены кабеля по периметру. Разделяются строения по классу и принадлежности:

• среда детали при поиске;
• максимально доступный параметр залегания кабелей;
• время действия аккумуляторной батареи;
• дополнительные функции и аксессуары.

Электростатические конструкции применяются как простейшие устройства, распространенное ввиду низкой стоимости, не сложной эксплуатации. Достоинством является повышенный захват и радиус, допускающий не обрабатывать по маленькому расстоянию, а проводить работы крупными объемами. Недостатками является исключение от действий узла при случае отсутствия электроэнергии, невозможный поиск кабеля в случае обрыва. Также блок не покажет точных данных в помещениях с повышенной влажностью, таких как, бани, гаражи, пристройки на открытом пространстве.

Детектор проводки и коммуникаций

Электромагнитные бюджетные детекторы действуют за счет импульсной системы, позволяющее с точностью находить искомый материал. Изделие обнаруживает точное местоположение кабеля под малым током (до 1 кВт), отключенной подачи электроэнергии. Устройство мало зависимо от металлических соединений, что в некоторых ситуациях помогает при работе. В пристройках из дерева модуль хорошо проявляет себя при нахождении скрытой электросети, в панельных конструкциях с наличием арматуры, инструмент будет выдавать любой металл за электропроводку.

Комбинированные конструкции узлов для выявления скрытой электрической проводки позволяют с наибольшей точность определять установленные компоненты. Достоинством является доступность выбора режимов действия, следствием чего дозволительно обнаружить любое сырье из пластика, дерева, цветных металлов. Недостатком узла является цена, которая по сравнению с аналогами завышена, однако датчик окупит себя при частых монтажных работах с электропроводкой.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

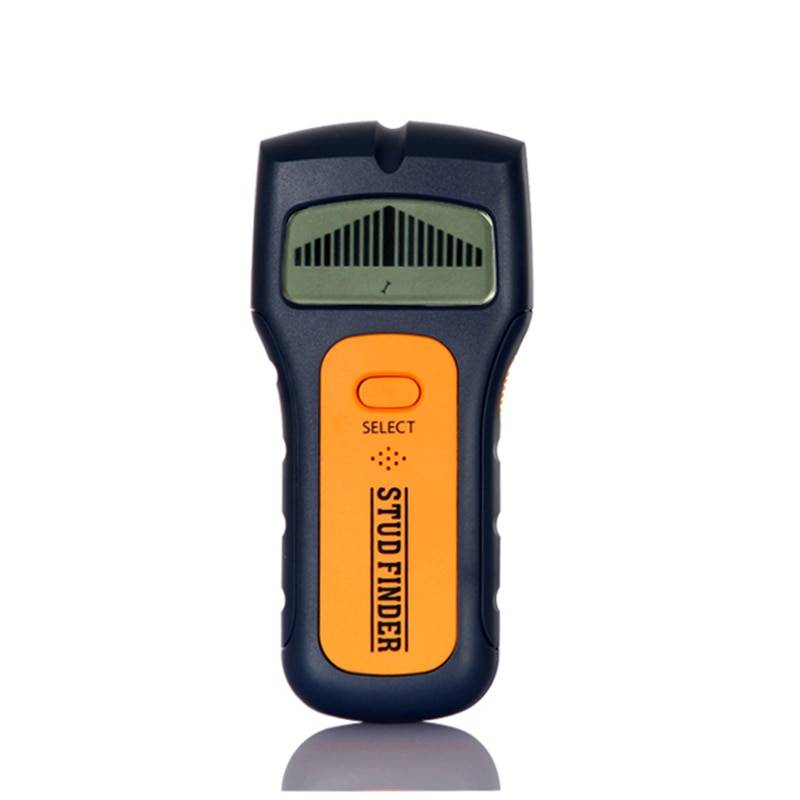

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

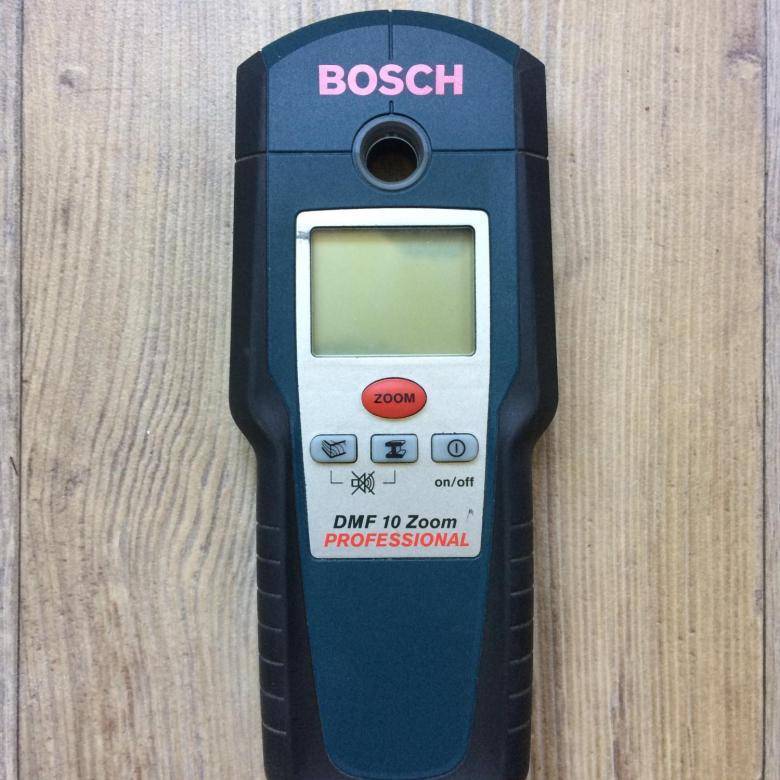

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

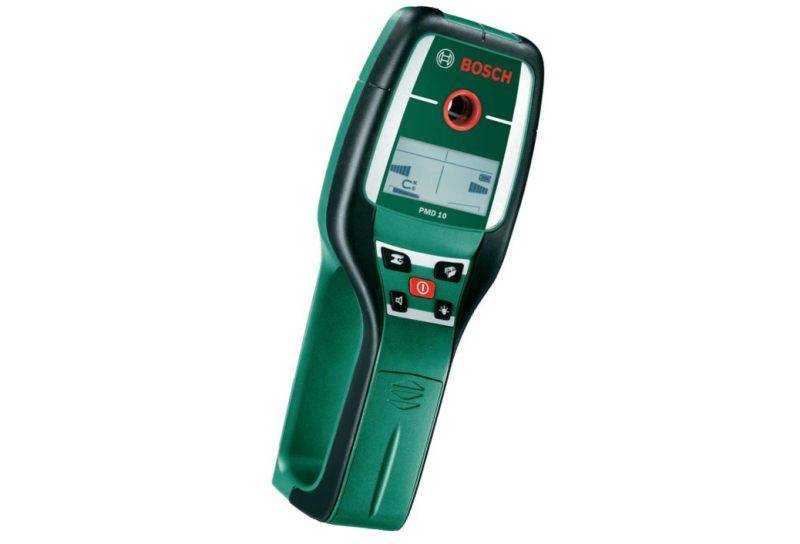

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

4 Выбор прибора в магазине – на что обращать внимание?

Чтобы определиться, какой детектор лучше, приведем основные характеристики, по которым прибор делится по качеству и функционалу

При выборе прибора для обнаружения скрытой проводки обращайте внимание на:

• глубину сканирования;
• тип сигнала (звуковой или цветовой);
• возможность обнаружения обрыва;
• различие типов конструкций и проводки в стене.

Глубина сканирования – один из главных показателей качественного прибора. Бюджетный определитель реагирует на месторасположение скрытой проводки на глубине 1–2 см или, иными словами, залегания проводки под слоем штукатурки. Этого показателя для работы в домашних условиях недостаточно, поэтому для корректной работы рекомендуем приобретать детектор со сканированием проводки в стене на глубину 5–6 см. Глубже провода в квартире и частных домах закладываются редко, поэтому переплачивать за этот параметр не стоит.

Один из главных показателей прибора – глубина сканирования

При выборе типа подачи сигнала отдавайте предпочтение комбинированным вариантам со звуковым и цветовым сигналом. Такой выбор позволяет свести погрешности до минимума

Особое внимание уделяйте передаче звукового сигнала, выбирая приборы с изменением тональности. По мере приближения или отдаления детектора от проводки мелодия звука изменяется с низкого тона на высокий и наоборот

Если вам необходима точность, выбирайте детектор с ЖК дисплеем, он позволяет определить местонахождение скрытой проводки с указанием деталей. Информация отображается на экране в виде пиктограмм и полосок. Вне зависимости от типа устройства перед покупкой его необходимо протестировать.

Подбирая простую конструкцию для разовых работ, ориентируйтесь на покупку электромагнитного детектора. Индикаторная отвертка – классический пример такого устройства. Для корректной работы используйте бесконтактные приборы на батарейках, способные улавливать слабые сигналы. Внешний вид индикаторной отвертки не влияет на ее качество, а только на удобство. Такой прибор подходит для обнаружения скрытой проводки под нетолстым слоем штукатурки. Для поиска в бетоне и кладке кирпича присмотрите другие варианты.

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

• Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
• Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
• Проверить на пробой диод, найти его анод и катод.
• Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
• Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Как обнаружить скрытую проводку

Надо знать, как правильно использовать детектор. Каждая модель обладает некоторыми особенностями конструкции. Сеть устройства, с помощью которых удастся обнаружить даже деревянные элементы в стенах.

В процессе работы нужно соблюдать следующий алгоритм действий:

• осуществляется подсоединение прибора к кабелю. Большинство сигнализаторов оснащены специальным коннектором. Красный зажим подключается непосредственно к проводу, черный – идет на заземление. В случае, когда коннектор не предусмотрен, то оба контакта подсоединяются к двум кабелям в любом порядке;
• запускается рычаг индикатора, что позволяет устройству перейти в режим функционирования;
• приводиться в действие индикативный пробник; определяется место расположения сигнала выхода сигнализатора;
• регулируется уровень чувствительности устройства, настраивается на оптимальный показатель регулятор;
• определяется путь прохождения провода, оценивается эффективность функционирования прибора;
• детектор проводки Дятел, как и многие другие приборы, имеют специальный штекер, куда можно подсоединить наушники; они позволят работать в тихой комфортной атмосфере, не отвлекаясь на сторонние звуки;

Есть бесконтактные виды приборов. С их помощью можно найти неисправности, дефекты в цепи питания. Современные образцы позволят обнаружить кабель даже в месте обрыва.

Какой детектор скрытой проводки лучше выбрать

Не все промышленные металлоискатели одинаково эффективно могут обнаружить внутри строительной конструкции кабель, трубу или элемент армирования. Выбор подобного оборудования следует начинать с формулировки задач, которые ему придется решать, после чего уточняются требуемые характеристики и дополнительные возможности.

Как определиться с типом детектора

Дистанционно определить наличие в строительном монолите металла или иного постороннего включения можно различными способами. Имеющиеся на рынке специального оборудования детекторы, отличаются принципом действия, функциональными возможностями, энергозатратностью и многими другими параметрами. Перейдем к описанию приборов наиболее распространенных типов.

Электростатические детекторы

Электростатические устройства относятся к самым простым и дешевым приборам. Они реагируют на наличие электрического поля, которое всегда образуется вокруг находящегося под напряжением предмета. Их можно применять для поиска скрытой проводки, проложенной на глубине до 5-7 см.

К недостаткам таких аппаратов следует отнести невозможность нахождения экранированных кабелей и слаботочных сетей. На их работу оказывает негативное влияние расположенное поблизости энергетическое оборудование.

Демонстрация поиска электростатическим детектором.

Электромагнитные детекторы

Электромагнитные приборы чувствительны к переменным полям, возникающим поблизости от любого проводника с протекающим по нему током. Они достаточно точны и дешевы, только не могут обнаружить кабель, находящийся под напряжением, но не имеющий на конце подключенного к нему потребителя электроэнергии. Для поиска с его помощью всей проводки в исследуемой комнате надо включить освещение и задействовать все розетки.

Электромагнитный детектор в работе.

Металлодетекторные приборы

Эти детекторы боле сложны в материальном исполнении и дороже стоят. Они создают собственное электромагнитное поле, заставляющее «откликаться» на него все имеющиеся поблизости проводники. Уловив ответный сигнал, можно легко обнаружить арматурный пруток, кабель или забитый в стену гвоздь.

Металлодетекторный прибор в работе.

Емкостные детекторы

Принципом действия емкостные датчики напоминают электростатические, только заряжают скрытые в стене металлические элементы собственным полем. Они дешевы, но не так точны и подвержены воздействию случайных помех.

Ультразвуковые детекторы

Ультразвуковые приборы работают по принципу эхолота. Они излучают и принимают отраженные волны, давая высокую точность определения положения инородных тел.

Комбинированные

Для расширения технических возможностей металлоискателей их нередко делают комбинированными. В этом случае в качестве дополнительного способа поиска используется недорогой электростатический или емкостной метод определения.

Обнаруживаемые материалы

Обычно производитель прибора указывает, какие материалы он способен идентифицировать. Для дорогих моделей набор обычно не ограничивается одними металлами, но для детектора стоимостью ниже 1000 рублей наличие в списке пластика или древесины свидетельствует лишь о комбинированном электростатическом и емкостном способе определения с низкой точностью локализации.

Глубина обнаружения

Глубина обнаружения – важнейшая характеристика детектора, но следует учитывать вероятность сильного экранирующего действия ряда строительных материалов. Обычно выбирают прибор с некоторым запасом данного параметра.

Автокалибровка

Функция автоматической калибровки характерна для ультразвуковых и емкостных приборов. Она заключается в настройке алгоритма сортировки получаемых сигналов под конкретные условия, когда фон стены считается нормой, а выделяются лишь резкие отклонения, связанные с инородными включениями.

Полезной опцией поиска мест обрыва могут обладать только электростатические и металлодетекторные приборы. Первый вариант дешевле, но имеет низкую точность, малую глубину обнаружения и годится лишь для проводов, находящихся под напряжением.

Детектор проводки своими руками

Не имея навыка в области электротехники, собрать что-то сложное, типа металлоискателя или инструмента, работающего на ультразвуке, будет проблематично. С другой стороны, для дома они не нужны, поскольку слишком сложные и затратные. Есть способ сделать простой детектор проводки в стене самостоятельно из подручных средств.

Для работы нам понадобится паяльник на 60 Вт, батарейка на 9 вольт типа «крона» с креплением, транзистор С945 в количестве трех штук или аналогичный, светодиод, кусок медной проволоки сечением 0,5 мм квадратных, ручка, резистор на 1 кОм, ножницы и схема детектора проводки.

Сначала берем проволоку, отрезаем ее по линейке длиной от 30 до 35 см. Далее берем ручку, вытаскиваем из нее стержень, наматываем по спирали проволоку на стержень. Если ручки под рукой нет, можно использовать деревянную шпажку, диаметр которой подойдет. Намотав, извлеките стержень или шпажку и сделайте так, чтобы с одной из сторон остался кусок проволок до 5-7 см длиной.

Намотка будет своего рода антенной в нашем приборе. Припаиваем намотку к базе транзистора. Его эмиттер припаиваем к базе второго транзистора и аналогично, к третьему. Все коллекторы объединяем в один узел электрической цепи и соединяем со светодиодом.

От светодиода на батарейку, а именно на положительный потенциал. К отрицательному потенциалу припаивают резистор, который в свою очередь идет на эмиттер последнего, третьего транзистора и замыкают цепь. На этом детектор проводки своими руками готов.

Сами решите, будет ли эта схема расположена на стеклотекстолите, который вытравлен хлорным железом, либо вы сможете сделать это «на весу», чтобы быстрее приступить к работе. После пайки,  в соответствии с полярностью, подключают батарейку и начинают работать.

Самодельный детектор скрытой проводки

Работать просто. Пока крона подключена, цепь замкнута и под напряжением. Вы подносите антенну в виде намотанной ранее катушки, диаметром в 4 мм к месту предполагаемой цепи питания, и смотрите на светодиод. Если проводка рядом, светодиод загорится. Проверить просто. Для этого можно подойти к выключателю, включить его и посмотреть на светодиод. Если он загорится, значит, цепь исправна.
