Установка и подключение одноклавишных выключателей

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

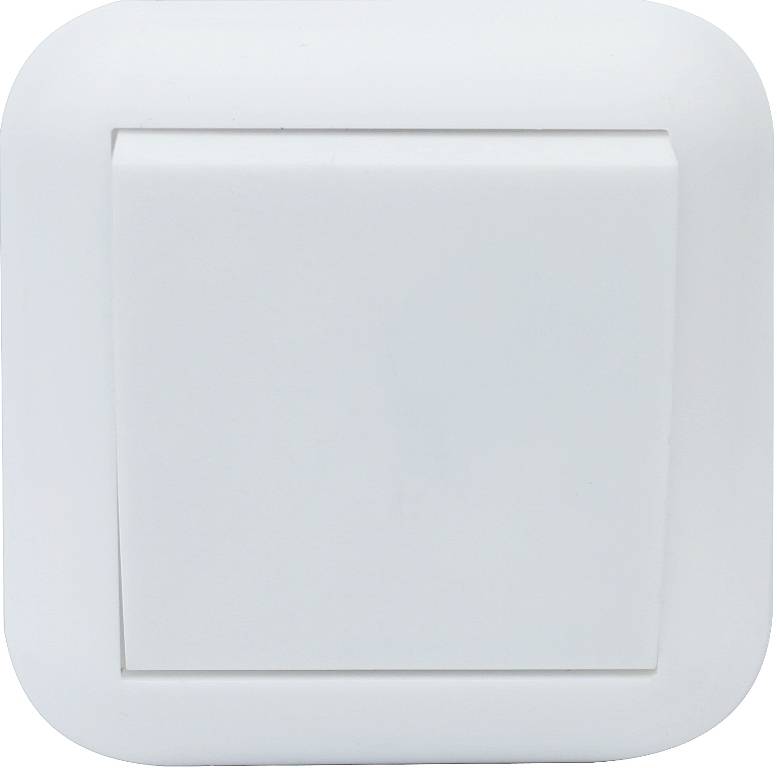

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

• отключить электроэнергию;
• разобрать корпус выключателя, сняв клавишу и рамку защиты;
• определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
• определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
• выполнить подсоединение проводов согласно их назначению;
• заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

• отключение системы электрического питания;
• разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
• определение обозначения фаз;
• зачистка кончиков трёхжильного провода;
• подключение «провод-фазы» на контакт, обозначенный литерой «L»;
• подключение оставшейся пары проводов на контакты клавиш;
• на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
• проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

• установка проходного выключателя на постоянное место;
• подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная — гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим .

Какой вам нужен выключатель (по типу проводки)?

Электропроводка может быть открытой (наружной) или скрытой. В зависимости от этого используются разные типы переключателей, они отличаются своей конструкцией и способом установки.

Открытая электропроводка чаще всего используется в домах с деревянными стенами. Но не обязательно, возможно её применение и в каменно-бетонных домах и квартирах. Дополнительно её «прячут» в гофрированный шланг или в пластиковый кабель-канал. Название «скрытая проводка» говорит само за себя. Её укладывают в толщу стен и потолка.

В первом случае сначала на поверхность стены устанавливается деревянная пластинка, и к ней уже крепится устройство. Во втором переключатель встраивается во вмонтированный в стену пластиковый или металлический подрозетник.

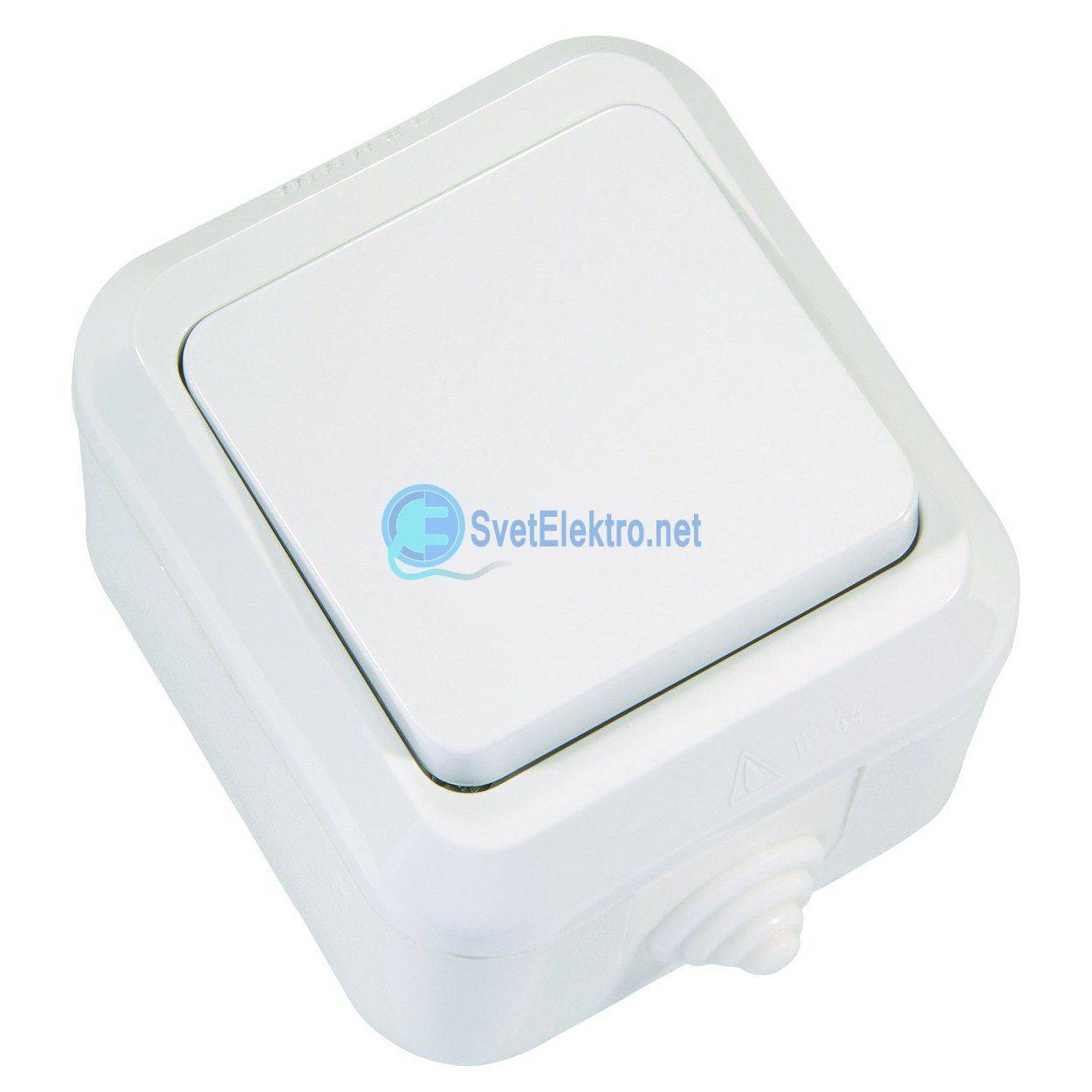

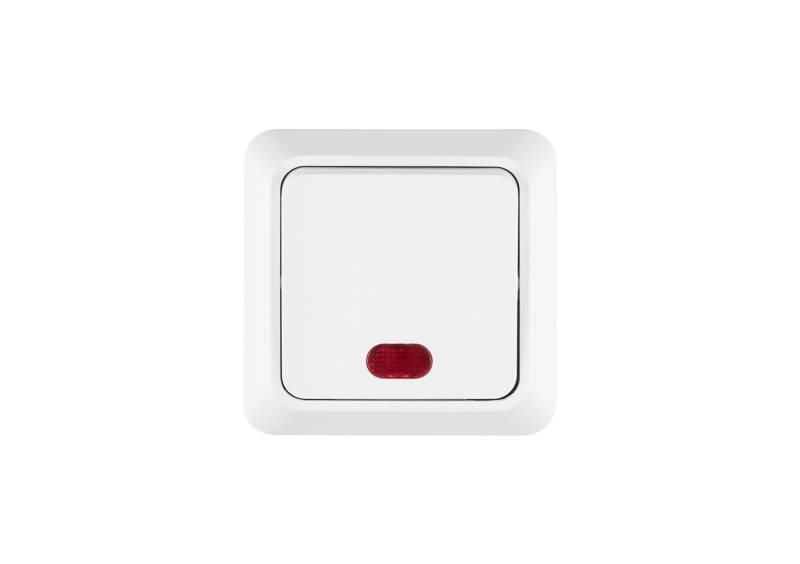

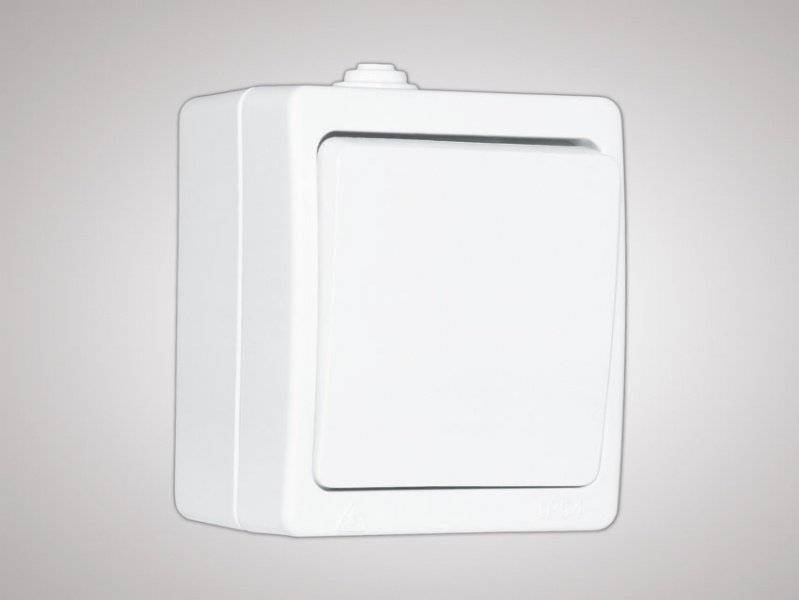

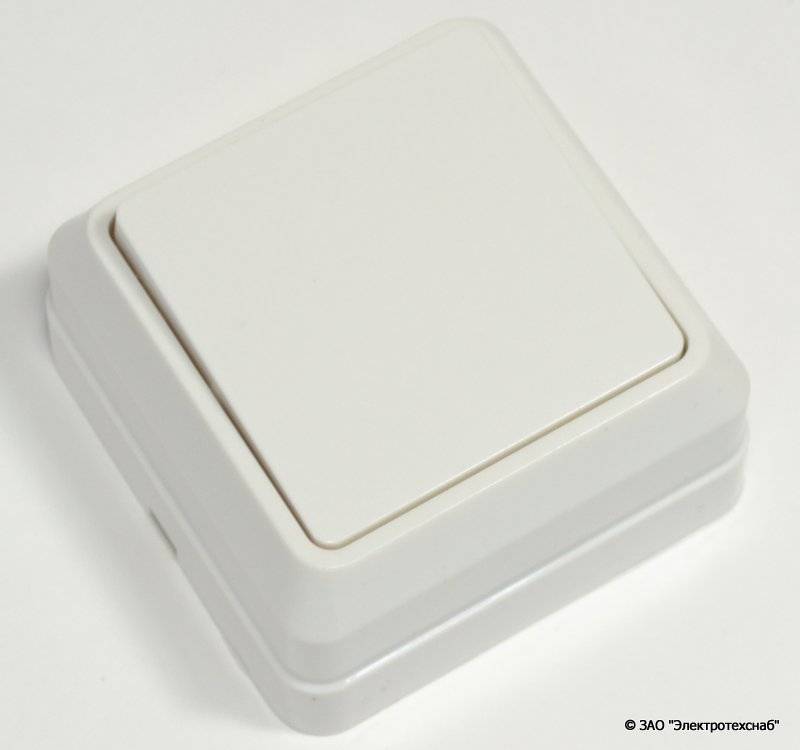

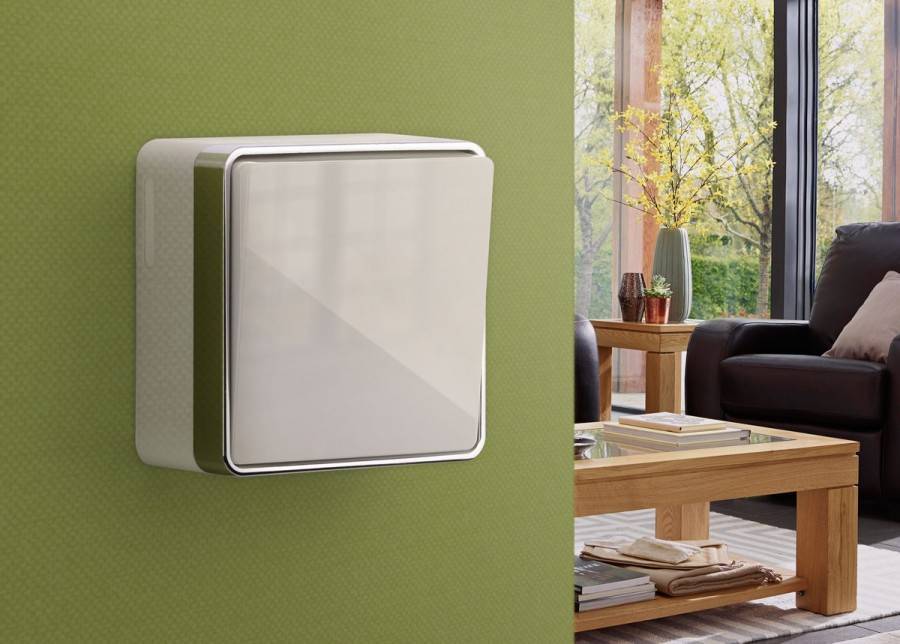

Фото одноклавишных выключателей для открытой и скрытой проводки представлены в нашей галерее. В данной статье мы исходим из того, что в вашем доме или квартире проводка уже проведена, и вам осталось только подключить электрофурнитуру.

Выбор места установки

Место установки любого электрического выключателя света регламентируется Правилами устройства электроустановок (ПУЭ). Пункт 7.1.51 рекомендует устанавливать эти электроприборы на высоте 1 м на входе в помещение со стороны ручки двери. Конкретных указаний на высоту и месторасположение коммутационных устройств в квартирах и домах нет, кроме одного – расстояние до труб газоснабжения должно быть не менее 50 см. В остальном можно руководствоваться соображениями личного удобства (во многих случаях 1 м от пола – как раз наиболее комфортно). Но если речь идет о детских учреждениях, то Правила строги – монтаж выключателя надо выполнять на высоте не менее 1,8 м.

Зона 0	Зона 1	Зона 2	Зона 3
Внутри ванны и душевой кабины	Границы по высоте – снизу пол, сверху – плоскость, параллельная полу на высоте 2,25 м.
По вертикали – внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя (для душа без поддона).	По вертикали – внешней поверхностью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м.	По вертикали – внешней поверхностью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м.

Этапы подключения выключателей

В первую очередь:

• Составляется схема включения,
• Рассчитывается суммарная потребляемая мощность осветительных приборов;
• По таблицам выбираем марку кабеля, сечение токопроводящих жил и максимально допустимую длину.

Медные жилы, при напряжении 220 B, одна фаза, трехжильный кабель

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Амперах	4,6	9,0	13,5	16	18,5	27,5	36,5
Сечение жилы, мм2	1	1	1,5	2,5	2,5	4	6
допустимая длина при указанной нагрузке и сечении в метрах	34,5	17,5	17,5	25	21,5	25	30

По требованиям ПУЭ используются трехпроводные схемы освещения, поэтому рекомендуется выбирать кабели с тремя жилами. Для бытовых условий наиболее востребованы марки ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией и тремя медными жилами;

Марки кабелей с медными проводами

традиционно

лучше

ещё лучше

дёшево

ПВС

ШВВП

ВВГ

ВВГ-П

ВВГнг

ВВГнг-LS

ППВ

ПВ1

ПВ3

форма

круглая

плоский

круглый

плоский

круглый

круглый

плоский

круглый

круглый

2-3 жилы

1-жила

Свойства жилы

гибкая

гибкая

жёсткая

жёсткая

жёсткая

жёсткая

жёсткая

жёсткая

гибкая

изоляция

+

+

+

+

+

+

+

+

+

оболочка

+

+

+

+

+

+

—

—

—

Выбираем выключатель соответствующей конструкции по мощности, потребляемой лампами освещения. Обычно подложка корпуса изделий в сетях с токами более 10А делается керамическая.

После расчетов и приобретения всех необходимых материалов можно приступать к монтажу. Рассмотрим классический вариант более сложной схемы, подключения проходных выключателей с двумя клавишами для скрытой проводки в тоннеле:

• На краях тоннеля на односторонней стене просверливаются перфоратором с коронкой отверстия для подрозетников под выключатели, на высоте 60 -90 см от пола:
• С одной стороны над подрозетником 15-20 см под потолком сверлится отверстие для распределительной коробки;

Равномерно вдоль стен или потолка устанавливаются две группы осветительных приборов, между ними прокладываются провода, подключение осуществляется по параллельной схеме. Это обеспечивает работу всех исправных ламп, если одна или несколько перегорели;

Провода осветительных групп заводятся в коробку, желто-зеленые подключаются к корпусу осветительных приборов и заземлению, синий или голубой провод на цокольный контакт ламп и нейтральной жиле в распределительной коробке. Красные (белые, желтые, коричневые) по требованиям ПУЭ подключаются в коробке через выключатель к оставшемуся контакту цоколя.

Одной из существенных ошибок считается не выполнение требований ПУЭ по соответствию цвета изоляции проводов функциональному назначению. Это затрудняет ремонт и обслуживание сети другими электриками, приходится прозванивать все участки цепи рассоединять скрутки в коробке.

Устройство выключателя

Если посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.

Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.

Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.

Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.

В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.

Другие способы подключения

Существуют и другие методы подключения двух ламп к одному выключателю. Некоторые из них не очень широко распространены, но рассмотреть их надо.

Через преобразователь напряжения

Локальная подсветка часто выполняется на низковольтных точечных светильниках или галогенных лампах, рассчитанных на источник питания 12..48 вольт. Для их запитки потребуется преобразователь высокого напряжения в низкое.

Управление параллельно включенными низковольтными осветительными приборами посредством одноклавишного включателя.

Выключатель освещения надо ставить со стороны 220 вольт. Со стороны низкого напряжения при той же мощности коммутируемые токи будут выше, это может привести к снижению срока службы контактной системы включателя. К тому же специализированные преобразователи могут иметь алгоритм подачи напряжения для инициации свечения, например, галогенных ламп. Этот алгоритм отрабатывается при подаче на преобразователь питания 220 вольт, а при коммутации с низкой стороны лампы могут просто не зажечься. Поэтому при необходимости раздельного включения светильников часто приходится ставить два источника питания.

Лампа	Тип	Напряжение питания
DIM Halostar Osram	Галогенная	12 В
Галогенная лампа Novotech GY6.35	Галогенная	12 В
Varton 6,5W 4000K	Светодиодная	24, 36 В
IN HOME LED-MO-PRO	Светодиодная	12, 24 В
UNIEL LED10-A60/12-24В/E27	Светодиодная	12, 24 В

Подключение от существующей розетки

Бывают ситуации, когда надо обустроить дополнительное освещение в уже смонтированной системе электроснабжения. Чтобы минимизировать трудозатраты, можно подключить светильники от существующей розетки. Проводники N и PE надо взять непосредственно с клемм розетки и проложить к светильникам. Фазный провод берется оттуда же, но в нем будет разрыв, в который надо подключить выключатель освещения. От включателя пойдет провод к лампе или двум.

Подключение осветительной системы от розетки.

В качестве примера приведена схема с двухклавишным коммутационным прибором. С одноклавишным применяется тот же принцип, только от выключателя к лампе идет один провод.

Монтаж с применением распаечной коробки

Если система освещения монтируется с нуля, то прокладку проводов надо сделать с применением распаечной коробки. Это профессиональное решение. Конкретный вариант зависит от выбранной схемы, но общий принцип такой:

• из распредщита в коробку заводится трехжильный кабель с проводниками L (фаза), N (рабочий ноль) и PE (защитный проводник) – его может не быть;
• N и PE идут к светильникам транзитом (при необходимости разветвляются на количество ветвей, равное количеству светильников);
• фазный провод имеет разрыв, в который подключается выключатель, для этого из коробки опускается двухжильный кабель для одноклавишника или трехжильный для двухклавишного прибора.

Схема подключения двойного включателя к двум лампам через распредкоробку.

Реализация этого принципа показана на схеме для случая двухклавишного включателя. Если применяются два проходных аппарата, то монтаж усложняется, особенно при наличии проводника PE.

Схема подключения проходных включателей к двум лампам через распредкоробку.

Для упрощения работы и снижения риска ошибок следует:

• применять кабели с маркированными проводниками (цветом или цифрами);
• использовать распредкоробку увеличенного диаметра;
• по возможности соединения между проходными переключателями выполнить шлейфом, без захода в коробку.

Игнорировать прокладку проводника PE, если он в наличии, нельзя.

Схема на 3 точки

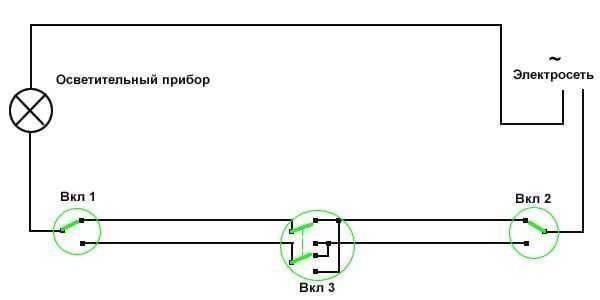

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

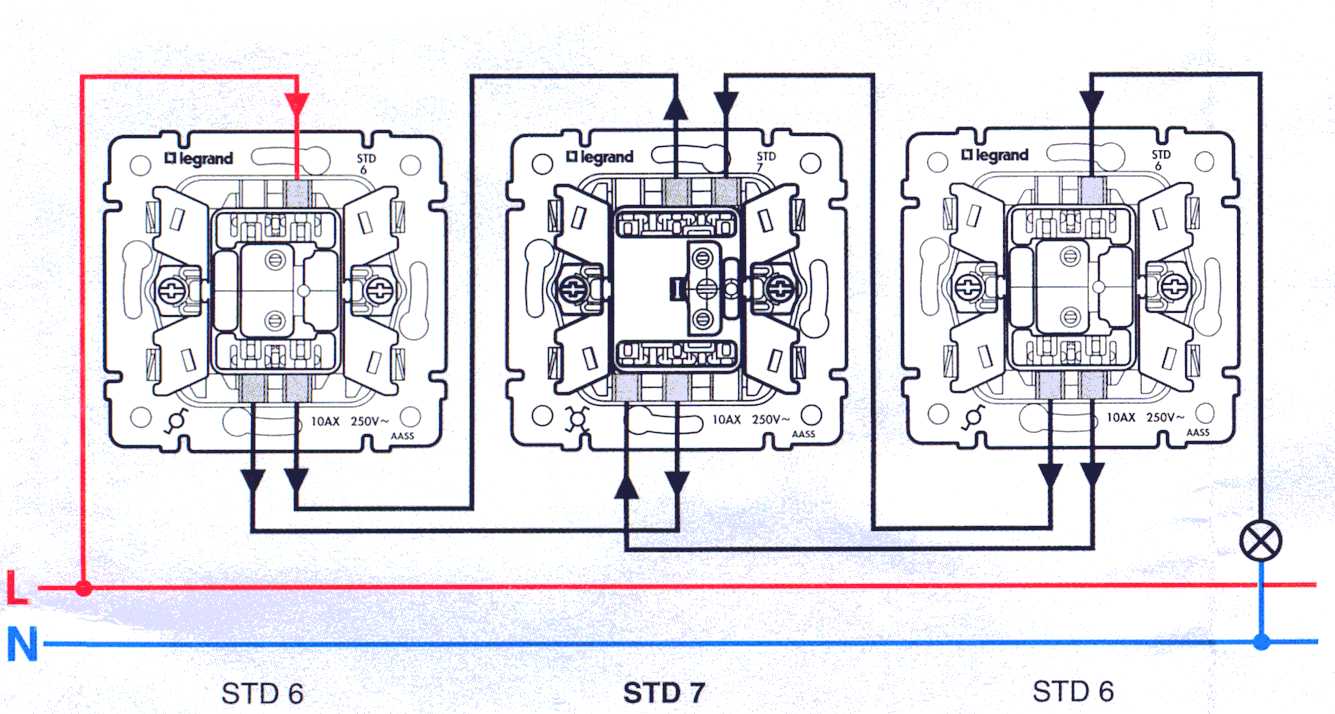

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

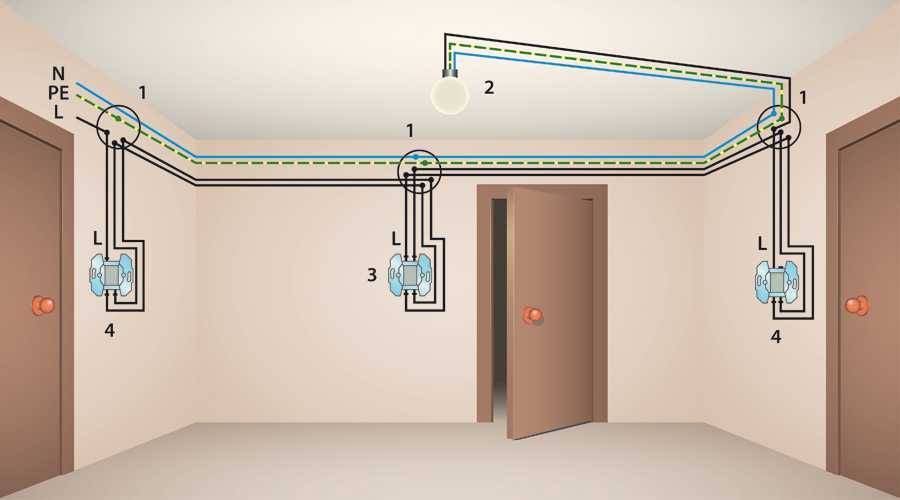

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

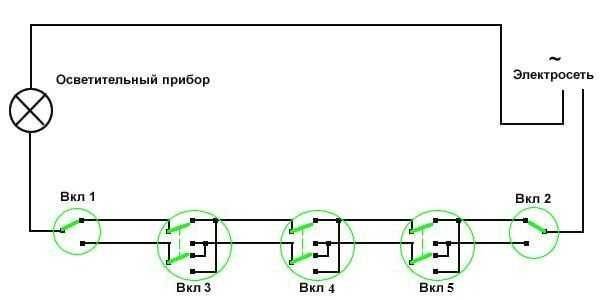

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Видеоролики с примерами подключения

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand:

Монтаж выключателя и розетки:

Замена выключателя своими руками:

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности

Мне приходилось заменять старые выключатели на новые. Трудно в этом ничего нет. Но когда мне пришлось менять проводку, я реально убедился в том, что провода имеют различные цвета. Правильно это сделано, благодаря окраске изоляции перепутать провода при подключении невозможно. Оказывается, каждый цвет провода соответствует своему назначению

Если не обращать внимание на эту «подсказку» изготовителей кабельной продукции, придется переделывать проводку

Бесплатные консультации инженера по обустройству технологических сетей Задать свой вопрос

Присоединяйтесь в соц. сетях

• Компания «Климатика»
• Компания «Вип Сфера»

Добавить компанию

Популярное из этой рубрики

• Последовательное и параллельное подключение розеток: шлейфом и звездой
• Как подключить лампочку через выключатель: схемы и правила подключения
• Силовая розетка для электроплиты: виды, устройство, тех.нормы, правила подключения
• Как подключить двойную розетку: установка двойной розетки в один подрозетник

Посетители сейчас обсуждают

Как подобрать фильтр для бассейна: виды, устройство, правила подбора Бассейны и фонтаны

Каким должен быть уклон канализационной трубы по строительным нормативам Колодцы и трубопровод

Какой водонагреватель выбрать: определение лучшего оборудования + рейтинг фирм-производителей Водонагреватели и бойлеры

Силовая розетка для электроплиты: виды, устройство, тех.нормы, правила подключения Розетки и выключатели

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Одноклавишные

Устройство является самым простым и переключает только один или группу светильников. Оно не предназначено для больших токовых нагрузок и не содержит камер гашения, бывает:

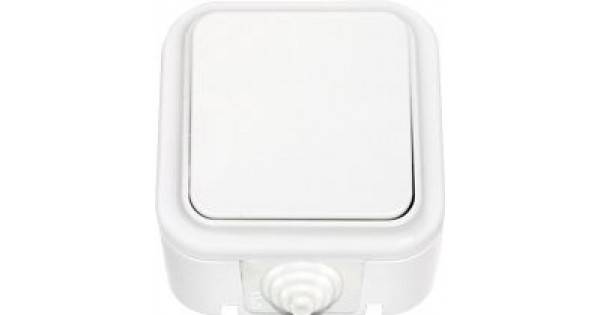

1. Для наружной установки с открытой проводкой, проходящей в гладких или гофрированных трубах.
2. Внутреннее со скрытой проводкой. Монтируется в подрозетник в стену.
3. Модульное, устанавливаемое в кабель-каналах. Применяется в офисных и промышленных помещениях.
4. Влагозащищенное для подвалов, ванных комнат и бань. Изготавливается для наружной и внутренней установки.

Внутренняя схема ПВ отличается от обычного выключателя. Она указывается с обратной стороны корпуса. Здесь контакт 2 является общим, а 3 и 6 – перекидными.

Вид ПВ с обратной стороны

С применением двух таких выключателей собирается простейшая и наиболее распространенная схема управления светильником из двух разных мест.

Подключения делаются следующим образом:

1. На выключателях находятся общие клеммы, обозначенные на схеме ниже цифрой (1). На ПВ1 подводится фаза от сети к клемме (1), а к клеммам (2) и (3) делаются подключения через провода, соответствующие клемме от ПВ2.
2. Клемма (1) выключателя ПВ2 подключается к одному контакту светильника, а к другому его контакту подключается нулевой провод сети.

Простейшая схема включения двух одноклавишных ПВ

На выключатели всегда идет провод фазы, который нельзя путать с нулевым.

Проверка работоспособности схемы производится при подаче на нее напряжения и произвольным включением обоих ПВ. Лампа должна загораться и гаснуть при независимом переключении ПВ1 или ПВ2. Если этого не происходит, значит, схема собрана неправильно.

Стандартные ПВ имеют по 3 контакта. Существуют также перекрестные выключатели, содержащие 4 контакта с возможностью переключения одновременно двух. За счет этого можно одновременно замкнуть или разомкнуть сразу 2 линии питания.

Перекрестный выключатель выполняется клавишным или поворотным. Клавишный выглядит так же, как обычный, на его обратной стороне обозначается схема подключения.

Перекрестный выключатель: вид с обратной стороны

С помощью перекрестного выключателя создаются схемы управления светильниками любой сложности. Если понадобится сделать управление освещением из трех точек, то для стандартных ПВ потребуется протяжка слишком большого количества проводов. Перекрестный выключатель упрощает подключения, и схема получается не такой громоздкой.

Схема управления светильником с трех точек

Перекрестный выключатель никогда не применяется самостоятельно. Он используется только в комплекте с проходными.

Схема с перекрестным выключателем собирается просто:

1. Подключения двух ПВ по стандартному варианту.
2. Установка между перекидными контактами проходных выключателей перекрестного выключателя таким образом, чтобы между ними всегда была рабочая цепь, по которой подается питание. Для этого два выхода первого ПВ подключаются ко входу перекрестного, а два выхода другого ПВ – к выходу перекрестного.

В схему можно подключить один перекрестный выключатель и больше, что дает возможность увеличить количество точек управления без особого усложнения самой схемы.

Особенности перекрестных выключателей:

1. Для подключения применяется четырехжильный провод.
2. Такой выключатель рекомендуется устанавливать при необходимости управления освещением из трех мест и более.
3. Требуется большее количество проводов при создании нескольких контактных групп. Вместо сложной схемы, электрики предпочитают устанавливать несколько простых проходных моделей, работающих более надежно.

Двухклавишные модификации

Данные приспособления используются, когда необходимо регулировать освещение на люстре с несколькими лампочками. Подойдут они и для некоторых типов помещений, например раздельного санузла. По своей конструкции такая модель может требовать внутреннего крепления или наружного монтажа.

Одна жила провода фазного типа отличается наличием напряжения. Она подводится к выключателю. Две оставшиеся выступают в качестве отводящих.

При подключении фазный провод зажимается винтом вверху конструкции. Пазы, расположенные внизу, предназначены для проводков, которые обесточены. Часто на внутренний блок наносится маркировка – для питающего провода «1» или L, а для остальных – «2» и «3».

Поскольку система домашнего освещения не требует большого по величине тока, то максимальной будет нагрузка в 10 А. При проведении работ в помещениях с высоким уровнем влажности необходимо ставить приспособления с классом безопасности IP44 и выше. И, конечно же, выбирайте только качественные модели, избегая дешевых аналогов.

Требования к подключению выключателя света с одной клавишей

Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.

Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования

Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.

Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.

Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.

Схема подключения одноклавишного выключателя

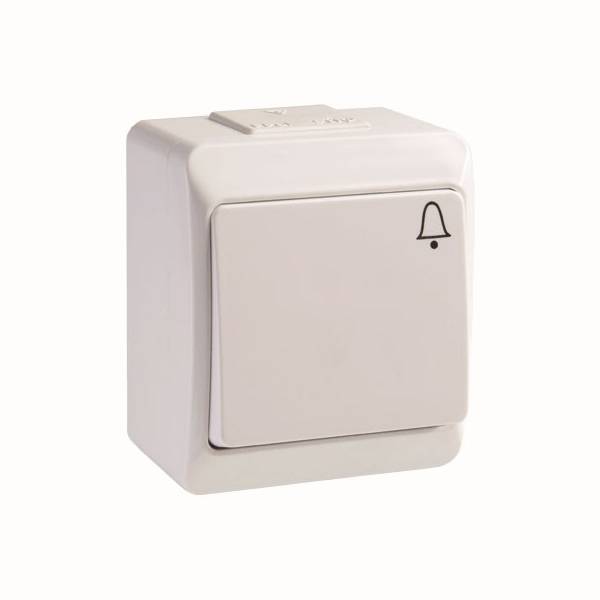

Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:

Фото	Описание работ

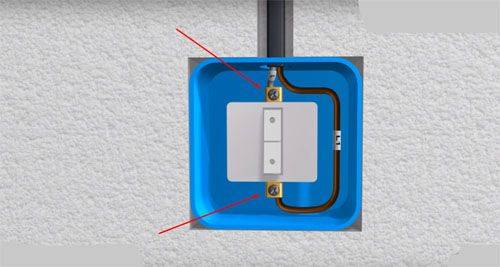

	В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений.
	Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.
	Синий провод подсоедините  к шине ноль. Провод коричнево-желтого цвета – к шине заземления.
	Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу.
	Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр.
	От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения.
	Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней.
	От коробки проведите еще один трехжильный провод к месту расположения люстры.
	Освободите и зачистите концы провода. Закрепите светильник на потолке.
	Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры.
	Соедините провода соответствующего цвета с помощью самозажимных клемм.
	Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений.
	Соответственно, в светильнике тоже не будет провода заземления на корпусе.
	Перед подключением электричества установите клавиши на переключатель.

После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.

Количество и конфигурация органов управления

Органы управления выключателей всегда на виду, кроме этого, это элемент, с которым непосредственно взаимодействует пользователь

Поэтому, при производстве выключателей на них обращают особое внимание. Так, количество органов управления чаще всего составляет один или два, в редких случаях — три

Необходимость купить выключатель для внутренних электропроводок с тремя клавишами возникает сравнительно редко. А небольшой спрос означает и небольшое предложение.

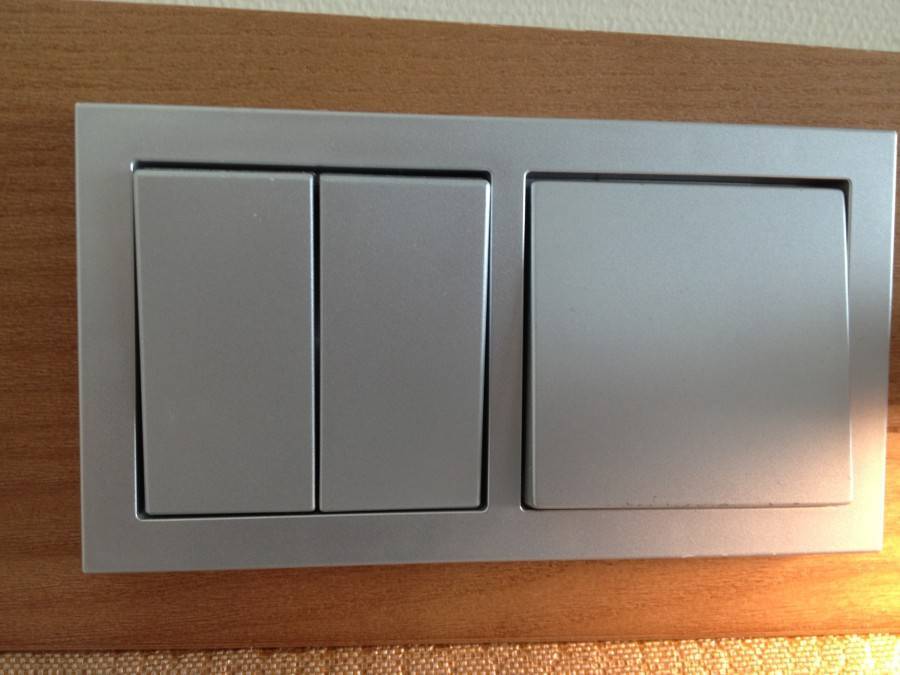

Кроме клавиш (продолговатая накладка на кулачковом механизме) органы управления могут иметь и другую конфигурацию. В ретро моделях выключателей распространены роторные или тумблерные механизмы. Положения роторных выключателей меняются путем поворота управляющей ручки вокруг ее оси, а тумблерный имеет то же кулачковый механизм, что и в клавишных, но оснащенный вытянутой ручкой вместо клавиши. Отельные модели оснащаются шнурком для переключения положения или специальным механизмом для активации карточкой. Последние модели часто применяются в гостиницах.
